Механические и акустические колебания.ppt

  • Количество слайдов: 25

Механические и акустические колебания Механические и акустические колебания

Классификация шума • 1. По источнику образования: • а/ механический –создается колебаниями твердой и Классификация шума • 1. По источнику образования: • а/ механический –создается колебаниями твердой и жидкой поверхности • б/ аэро гидродинамический – возникает в результате турбулентности газовой и жидкой среды; • в/электродинамический – возникает от электродуги, коронного разряда, магнитнодинамических сил.

2. По частоте • 1. низкочастотный (до 400 Гц) • 2. Среднечастотный (от 400 2. По частоте • 1. низкочастотный (до 400 Гц) • 2. Среднечастотный (от 400 до 1000 Гц); • 3. высокочастотный – свыше 1000 Гц. • 3. По характеру: • а/ широкополостной – непрерывный спектр более одной октавы; • б/ тональный – неравномерное распределение звука(1 2 октавы) (тон звука измеряется частотой звуковых колебаний.

4. По времени • 1. постоянный – изменение на 5 д. БА; • 2. 4. По времени • 1. постоянный – изменение на 5 д. БА; • 2. непостоянный (колеблющийся и прерывистый) • 3. импульсный

Методы нормирования шума • 1. по предельному спектру шума в д. Б • 2. Методы нормирования шума • 1. по предельному спектру шума в д. Б • 2. по интегральному показателю (уровню звука) • Предельный спектр – 9 октав

Методы снижения шума • 1. нормирование шума, установление возрастных цензов приеме на работу, мед. Методы снижения шума • 1. нормирование шума, установление возрастных цензов приеме на работу, мед. осмотры, сокращение времени работ в шуме; • 2. внедрение автоматических и дистационных методов управления, рациональное планирование помещений, замена оборудования на менее шумное, повышение точности изготовления деталей, балансировка вращающихся деталей, замена цепных передач ременными, подшипников скольжения, снижение турбулентности и скорости, экранирование, отделка звуконепроницающим материалом и т. д.

 • 3. Применение средств индивидуальной защиты в тех случаях, когда перечисленными мерами не • 3. Применение средств индивидуальной защиты в тех случаях, когда перечисленными мерами не удается снизить уровень шума до нормативных значений. • 4. Рациональный режим труда и отдыха, назначение специального питания и лечебно профилактических процедур.

 • 1. интенсивность шума измеряется в Вт/кв. м, д. Б, Па. • 2. • 1. интенсивность шума измеряется в Вт/кв. м, д. Б, Па. • 2. Звук слышится в диапазоне от 16 до 20000 Гц. • 3. Давление звука Dr = 10 ( 5 степени) Па – это предел. • 4. Болевой порог для уха = 1 Вт м 2, • Порог от 10 12 Вт м 2 • 5. Недопустимый шум с силой звука от 120 до 170 д. Б • 6. Профзаболевания – свыше 75 д. Б

 • 7. Самый большой вклад шумовой фон вносит движение транспорта. • 8. Единица • 7. Самый большой вклад шумовой фон вносит движение транспорта. • 8. Единица измерения частоты звуковых колебаний – Гц. • 10. Тон звука определяется частотой звуковых колебаний.

 • 13. профессиональная тугоухость возникает при уровне шума свыше 75 д. Б. • • 13. профессиональная тугоухость возникает при уровне шума свыше 75 д. Б. • 14. источником инфразвука в природе являются землетрясения. • 15. Звуковые колебания с частотой свыше 20 к. Гц называются ультразвуком. • 16. кавитация – это прохождение ультразвука через жидкость.

Производственная вибрация • Вибрация представляет собой процесс распространения механических колебании в твердом теле. • Производственная вибрация • Вибрация представляет собой процесс распространения механических колебании в твердом теле. • При воздействии вибрации на организм важную роль играют анализаторы ЦНС —вестибулярный, кожный и другие.

. Вибрации характеризуются частотой и амплитудой смещения, скоростью и ускорением Вибрация бывает общей и . Вибрации характеризуются частотой и амплитудой смещения, скоростью и ускорением Вибрация бывает общей и локальной. Допустимые значение вибрационных характеристик для машин называются техническим нормированием.

 • Длительное воздействие вибрации ведет к развитию профессиональной вибрационной болезни. Вибрация, воздействуя на • Длительное воздействие вибрации ведет к развитию профессиональной вибрационной болезни. Вибрация, воздействуя на машинный компонент системы ЧМ (человек — машина), снижает производительность технических установок и точность считываемых пока заний приборов, вызывает разрушение конструкции и т. д. Особенно вредны вибрации с вынужденной частотой, совпадающей с частотой собственных колебаний тела человека или его отдельных органов (для тела человека 6. . . 9 Гц, головы 6 Гц, желудка 8 Гц, других органов —в пределах 25 Гц).

 • Частотный диапазон расстройств зрительных восприятий лежит между 60 и 90 Гц, что • Частотный диапазон расстройств зрительных восприятий лежит между 60 и 90 Гц, что соответствует резонансу глазных яблок. При действии на организм общей вибрации страдает нервная система и анализаторы: вестибулярный, зрительный, тактильный. Низкочас тотная вибрация оказывает влияние на обменные процессы, прояв ляющиеся изменением углеводного, белкового, ферментативного, витаминного и холестерильного обменов.

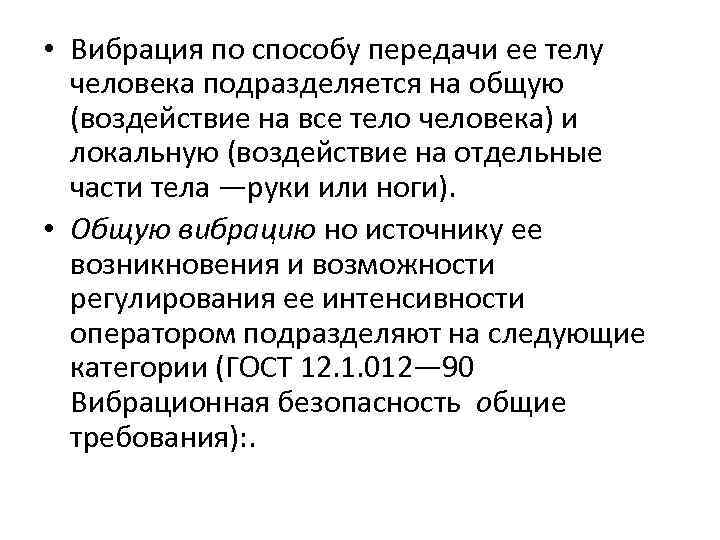

 • Вибрация по способу передачи ее телу человека подразделяется на общую (воздействие на • Вибрация по способу передачи ее телу человека подразделяется на общую (воздействие на все тело человека) и локальную (воздействие на отдельные части тела —руки или ноги). • Общую вибрацию но источнику ее возникновения и возможности регулирования ее интенсивности оператором подразделяют на следующие категории (ГОСТ 12. 1. 012— 90 Вибрационная безопасность общие требования): .

 • Категории вибрации • Категория 1 —транспортная вибрация, воздействующая на оператора на рабочих • Категории вибрации • Категория 1 —транспортная вибрация, воздействующая на оператора на рабочих местах самоходных и прицепных машин и транспортных средств при их движении по местности. • Категория 2 —транспортно технологическая вибрация, воздействующая на человека оператора на рабочих местах машин с ограниченной подвижностью при перемещении их по специально подготовленным поверхностям производственных помещений, промышленных площадок и горных выработок; при этом оператор может лишь иногда регулировать воздействие вибрации.

 • Категория 3 а технологическая вибрация, воздействующая на оператора на рабочих местах стационарных • Категория 3 а технологическая вибрация, воздействующая на оператора на рабочих местах стационарных машин или передающая ся на рабочие места, не имеющие источников вибрации. • Категория 3 б вибрация на рабочих местах работников умственного труда и персонала, не занимающееся физическим трудом. К ней относятся рабочие места на промышленных кранах, у станков металло и деревообрабатывающих, литейных машин и другого оборудования. •

 • Локальная вибрация вызывает спазмы сосудов, которые начинаются с концевых фаланг пальцев рук • Локальная вибрация вызывает спазмы сосудов, которые начинаются с концевых фаланг пальцев рук и распространяются на всю кисть, предплечье, захватывают сосуды сердца. Диапазон частот 35. . . 250 Гц является наиболее критическим для развития вибрационной болезни. • Локальная вибрация по источнику возникновения подразделяется на: • передающуюся от ручных машин (с двигателями), органов ручного управления машин и оборудования; • передающуюся от ручных инструментов.

 • Для санитарного нормирования и контроля вибраций используются среднеквадратичные значения виброускорения и виброскорости, • Для санитарного нормирования и контроля вибраций используются среднеквадратичные значения виброускорения и виброскорости, а также их логарифмические уровни в децибелах (ГОСТ 12. 1. 012— 90). • Для измерения вибрации применяются виброметры и шумомеры. Широкое распространение получили приборы ВШВ-ЗМ 2 —измерители шума и вибраций.

 • 1. Значительный источник вибрации в городах – рельсовый транспорт. • 2. Резонансная • 1. Значительный источник вибрации в городах – рельсовый транспорт. • 2. Резонансная частота глазных яблок – 60 90 Гц.

Контрольные вопросы Вибрация • 1. В каких единицах измеряется интенсивность шума? • 2. Какой Контрольные вопросы Вибрация • 1. В каких единицах измеряется интенсивность шума? • 2. Какой вид транспорта является наиболее значительным источником вибрации в городах? • 3. Какова резонансная частота глазных яблок? • 4. Как называется вибрация, передающаяся через опорные поверхности на все тело человека?

 • 5. Какой форме вибрационной болезни подвержены водители? • 6. Какая форма вибрационной • 5. Какой форме вибрационной болезни подвержены водители? • 6. Какая форма вибрационной болезни возникает при воздействии вибрации на руки? • 7. Какой вид нормирования вибрации устанавливает допустимые значения вибрационных характеристик для отдельных групп машин и служит критерием качества и безопасности самих машин? • 8. какой диапазон вызывает вибрационную болезнь?

Правильные ответы. Вибрация • • 1. ГЦ (герц). 2. Рельсовый транспорт. 3. 60 -90 Правильные ответы. Вибрация • • 1. ГЦ (герц). 2. Рельсовый транспорт. 3. 60 -90 Гц. 4. Общая. 5. Общей. 6. Локальная. 7. техническое нормирование. 8. 35 -250 Гц

Контрольные вопросы. Шум. • 1. Самый большой вклад в общий шумовой фон • • Контрольные вопросы. Шум. • 1. Самый большой вклад в общий шумовой фон • • • вносит кто? 2. Назовите единицу измерения частоты звуковых колебаний? 3. В каких единицах измеряется интенсивность шума? 4. Чем определяется тон звука? 5. В каком диапазоне частот звук является слышимым? 6. Недопустимыми считаются шумы с силой звука? 7. При каком уровне шума на рабочем месте может возникнуть профессиональная тугоухость?

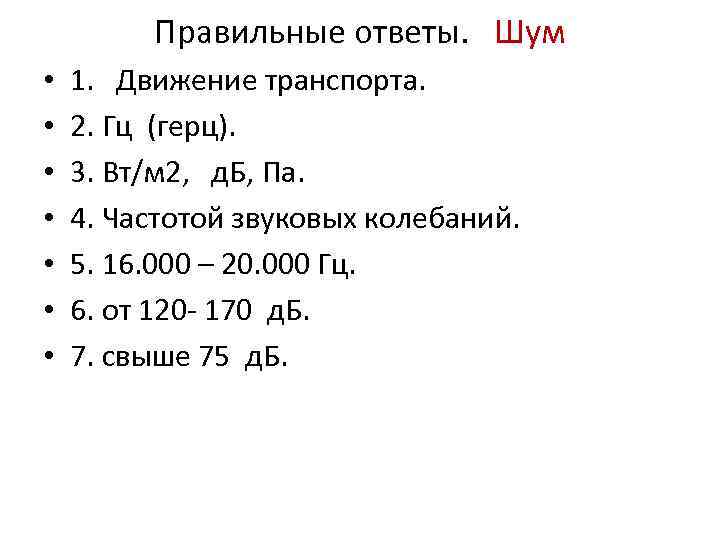

Правильные ответы. Шум • • 1. Движение транспорта. 2. Гц (герц). 3. Вт/м 2, Правильные ответы. Шум • • 1. Движение транспорта. 2. Гц (герц). 3. Вт/м 2, д. Б, Па. 4. Частотой звуковых колебаний. 5. 16. 000 – 20. 000 Гц. 6. от 120 170 д. Б. 7. свыше 75 д. Б.
