Механическая обработка деталей

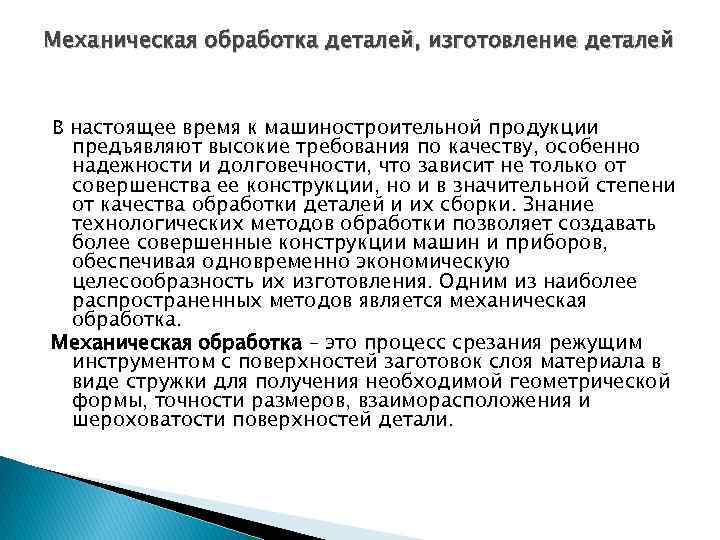

Механическая обработка деталей, изготовление деталей В настоящее время к машиностроительной продукции предъявляют высокие требования по качеству, особенно надежности и долговечности, что зависит не только от совершенства ее конструкции, но и в значительной степени от качества обработки деталей и их сборки. Знание технологических методов обработки позволяет создавать более совершенные конструкции машин и приборов, обеспечивая одновременно экономическую целесообразность их изготовления. Одним из наиболее распространенных методов является механическая обработка. Механическая обработка – это процесс срезания режущим инструментом с поверхностей заготовок слоя материала в виде стружки для получения необходимой геометрической формы, точности размеров, взаиморасположения и шероховатости поверхностей детали.

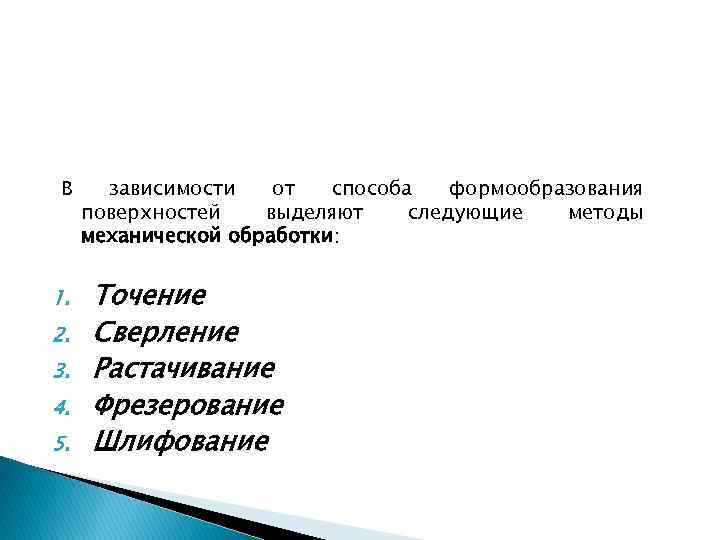

В 1. 2. 3. 4. 5. зависимости от способа формообразования поверхностей выделяют следующие методы механической обработки: Точение Сверление Растачивание Фрезерование Шлифование

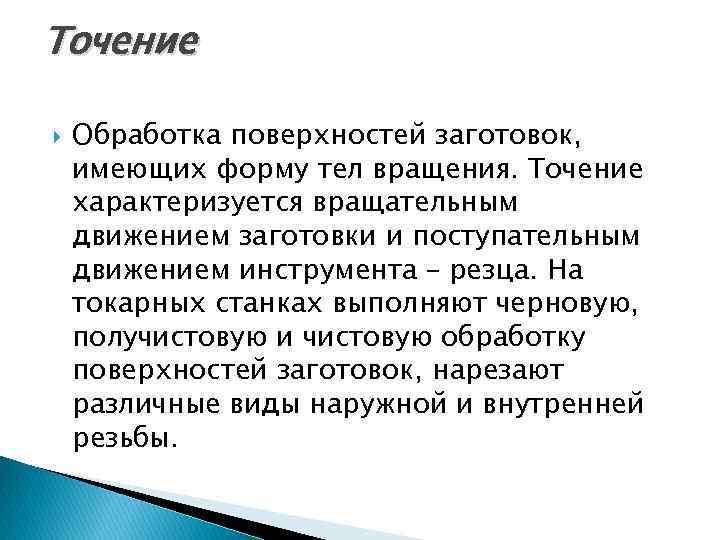

Точение Обработка поверхностей заготовок, имеющих форму тел вращения. Точение характеризуется вращательным движением заготовки и поступательным движением инструмента – резца. На токарных станках выполняют черновую, получистовую и чистовую обработку поверхностей заготовок, нарезают различные виды наружной и внутренней резьбы.

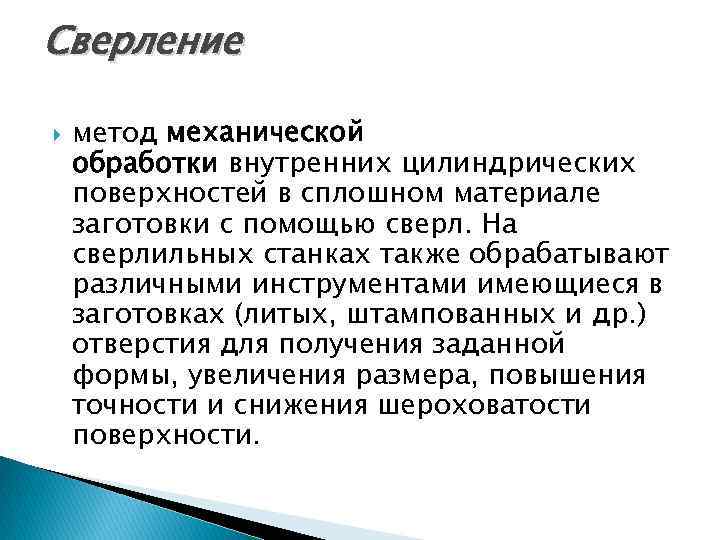

Сверление метод механической обработки внутренних цилиндрических поверхностей в сплошном материале заготовки с помощью сверл. На сверлильных станках также обрабатывают различными инструментами имеющиеся в заготовках (литых, штампованных и др. ) отверстия для получения заданной формы, увеличения размера, повышения точности и снижения шероховатости поверхности.

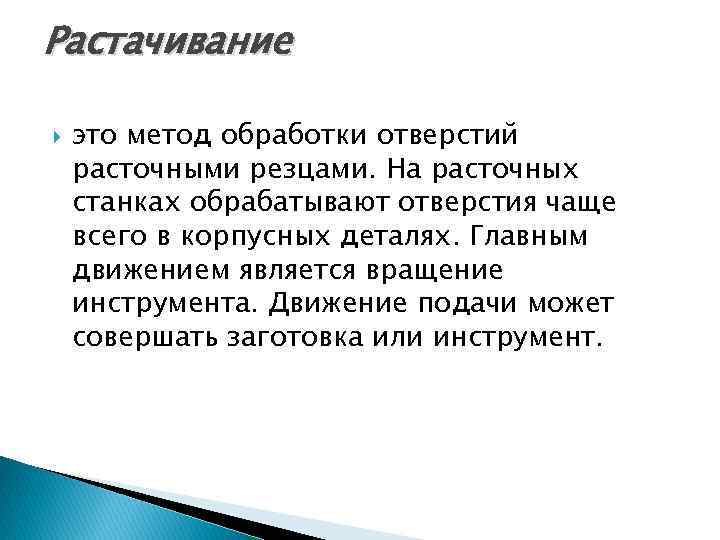

Растачивание это метод обработки отверстий расточными резцами. На расточных станках обрабатывают отверстия чаще всего в корпусных деталях. Главным движением является вращение инструмента. Движение подачи может совершать заготовка или инструмент.

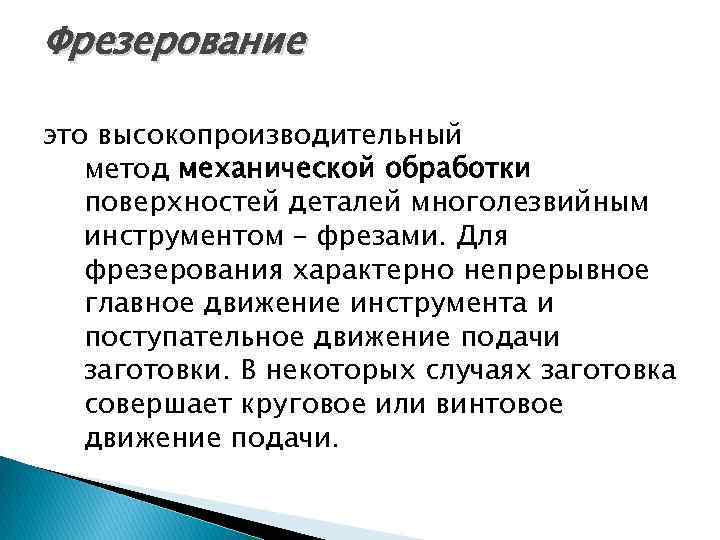

Фрезерование это высокопроизводительный метод механической обработки поверхностей деталей многолезвийным инструментом – фрезами. Для фрезерования характерно непрерывное главное движение инструмента и поступательное движение подачи заготовки. В некоторых случаях заготовка совершает круговое или винтовое движение подачи.

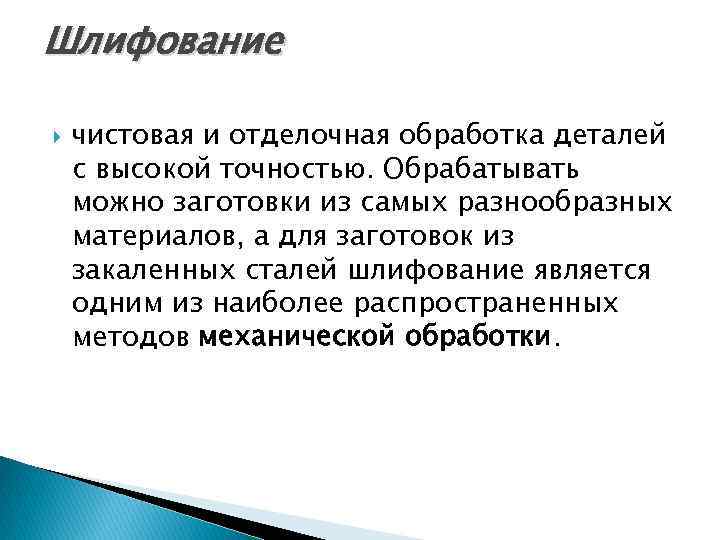

Шлифование чистовая и отделочная обработка деталей с высокой точностью. Обрабатывать можно заготовки из самых разнообразных материалов, а для заготовок из закаленных сталей шлифование является одним из наиболее распространенных методов механической обработки.
Способы ремонтных размеров и дополнительных деталей К слесарно-механическим способам ремонта деталей относят: способ ремонтных размеров, ремонт заменой изношенных элементов детали, ремонт с использованием дополнительных ремонтных деталей, пластическое деформирование. Кроме того, механическая обработка применяется для обеспечения требуемых размеров, формы и качества поверхности деталей, восстановленных наплавкой, электролитическим наращиванием и другими способами.

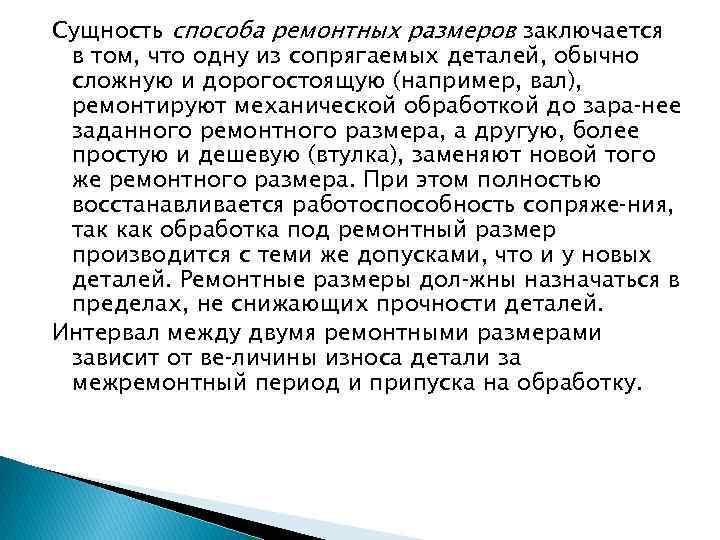

Сущность способа ремонтных размеров заключается в том, что одну из сопрягаемых деталей, обычно сложную и дорогостоящую (например, вал), ремонтируют механической обработкой до зара нее заданного ремонтного размера, а другую, более простую и дешевую (втулка), заменяют новой того же ремонтного размера. При этом полностью восстанавливается работоспособность сопряже ния, так как обработка под ремонтный размер производится с теми же допусками, что и у новых деталей. Ремонтные размеры дол жны назначаться в пределах, не снижающих прочности деталей. Интервал между двумя ремонтными размерами зависит от ве личины износа детали за межремонтный период и припуска на обработку.

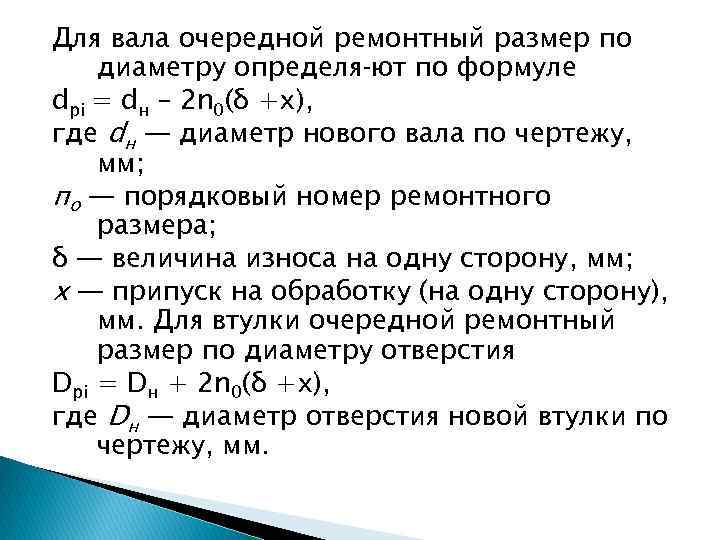

Для вала очередной ремонтный размер по диаметру определя ют по формуле dpi = dн – 2 n 0(δ +x), где dн — диаметр нового вала по чертежу, мм; по — порядковый номер ремонтного размера; δ — величина износа на одну сторону, мм; х — припуск на обработку (на одну сторону), мм. Для втулки очередной ремонтный размер по диаметру отверстия Dpi = Dн + 2 n 0(δ +x), где Dн — диаметр отверстия новой втулки по чертежу, мм.
Схема для определения ремонтных размеров цилиндрических поверхностей: а— наружных: б—внутренних.
Число устанавливаемых ремонтных размеров определяют из выражения: для вала Nd= dн - dрп, то где то = 2 n(δi, + х)—ремонтный интервал, т. е. разность между размером по чертежу и первым ремонтным размером или между соседними размерами; Dрп, dрп— последний ремонтный размер соответственно для отверстия и вала. Минимальный припуск на одну сторону при обработке вала определяют по формуле х = Нм + Т + рп + ε, где Нм — средняя высота микронеровностей изношенной поверхности; Т — глубина дефектного слоя поверхности до ремонта; рп — возможный прогиб вала; ε—погрешность установки вала при обработке под ремонтный размер.

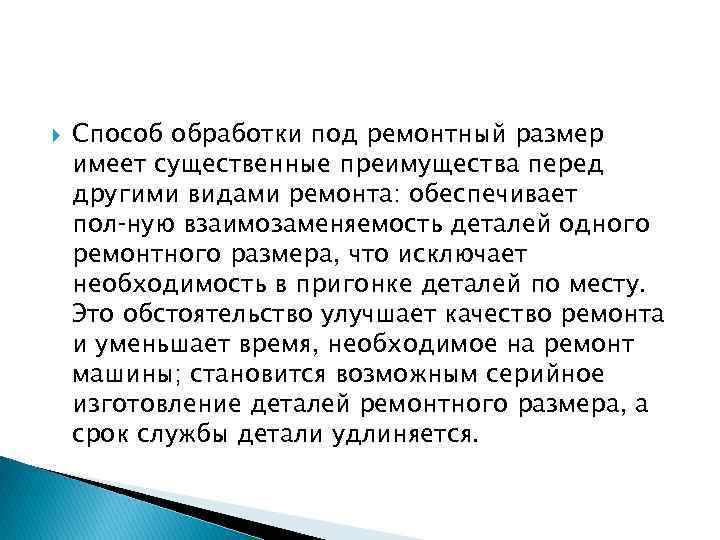

Способ обработки под ремонтный размер имеет существенные преимущества перед другими видами ремонта: обеспечивает пол ную взаимозаменяемость деталей одного ремонтного размера, что исключает необходимость в пригонке деталей по месту. Это обстоятельство улучшает качество ремонта и уменьшает время, необходимое на ремонт машины; становится возможным серийное изготовление деталей ремонтного размера, а срок службы детали удлиняется.

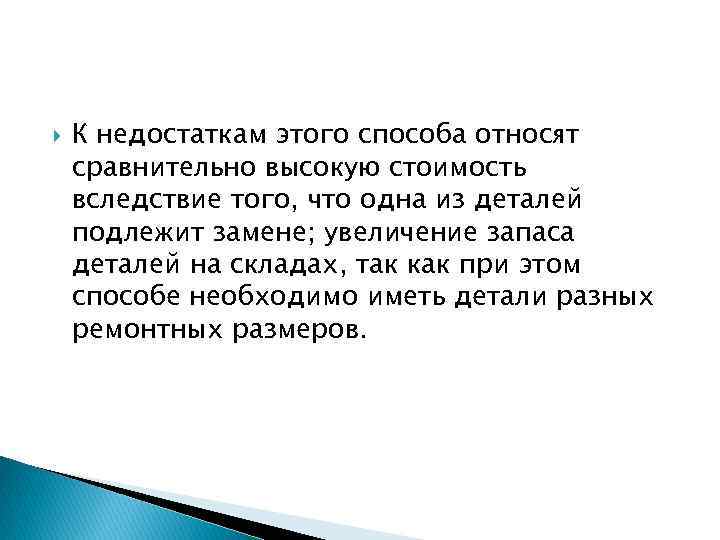

К недостаткам этого способа относят сравнительно высокую стоимость вследствие того, что одна из деталей подлежит замене; увеличение запаса деталей на складах, так как при этом способе необходимо иметь детали разных ремонтных размеров.

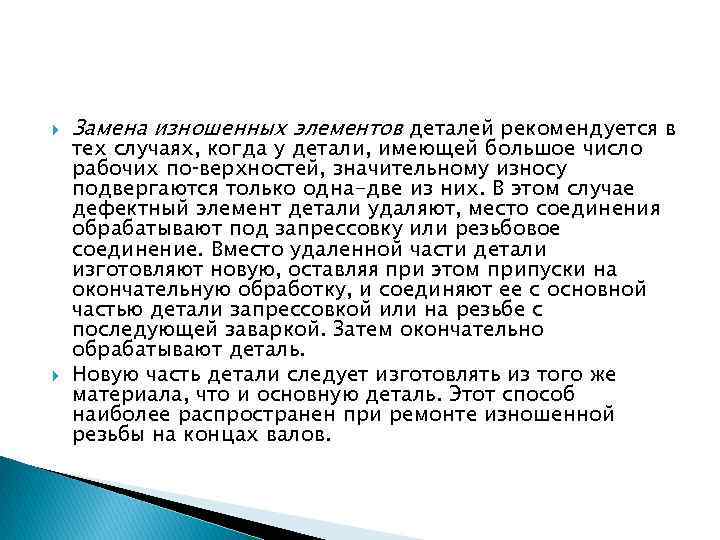

Замена изношенных элементов деталей рекомендуется в тех случаях, когда у детали, имеющей большое число рабочих по верхностей, значительному износу подвергаются только одна-две из них. В этом случае дефектный элемент детали удаляют, место соединения обрабатывают под запрессовку или резьбовое соединение. Вместо удаленной части детали изготовляют новую, оставляя при этом припуски на окончательную обработку, и соединяют ее с основной частью детали запрессовкой или на резьбе с последующей заваркой. Затем окончательно обрабатывают деталь. Новую часть детали следует изготовлять из того же материала, что и основную деталь. Этот способ наиболее распространен при ремонте изношенной резьбы на концах валов.

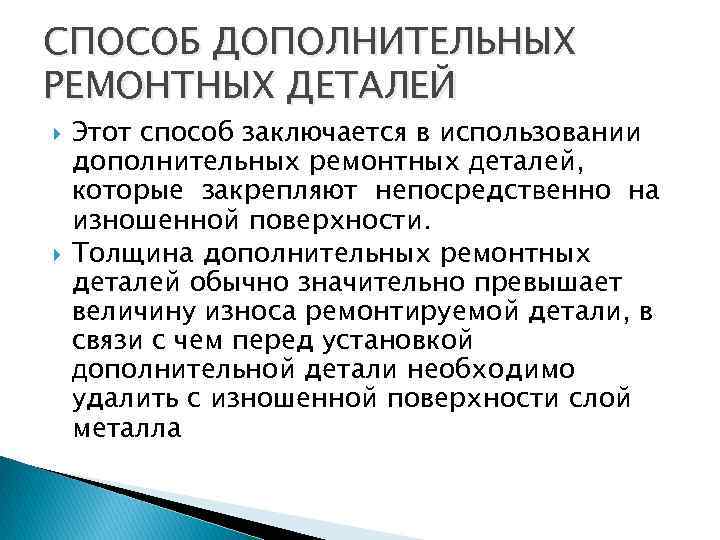

СПОСОБ ДОПОЛНИТЕЛЬНЫХ РЕМОНТНЫХ ДЕТАЛЕЙ Этот способ заключается в использовании дополнительных ремонтных деталей, которые закрепляют непосредственно на изношенной поверхности. Толщина дополнительных ремонтных деталей обычно значительно превышает величину износа ремонтируемой детали, в связи с чем перед установкой дополнительной детали необходимо удалить с изношенной поверхности слой металла

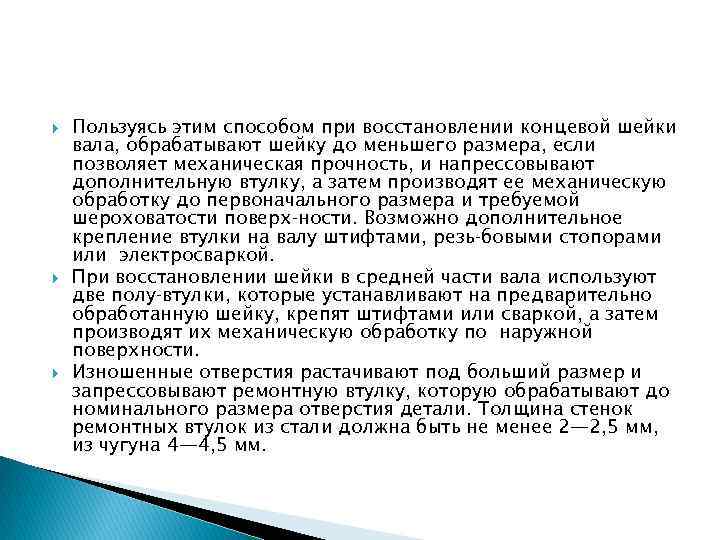

Пользуясь этим способом при восстановлении концевой шейки вала, обрабатывают шейку до меньшего размера, если позволяет механическая прочность, и напрессовывают дополнительную втулку, а затем производят ее механическую обработку до первоначального размера и требуемой шероховатости поверх ности. Возможно дополнительное крепление втулки на валу штифтами, резь бовыми стопорами или электросваркой. При восстановлении шейки в средней части вала используют две полу втулки, которые устанавливают на предварительно обработанную шейку, крепят штифтами или сваркой, а затем производят их механическую обработку по наружной поверхности. Изношенные отверстия растачивают под больший размер и запрессовывают ремонтную втулку, которую обрабатывают до номинального размера отверстия детали. Толщина стенок ремонтных втулок из стали должна быть не менее 2— 2, 5 мм, из чугуна 4— 4, 5 мм.

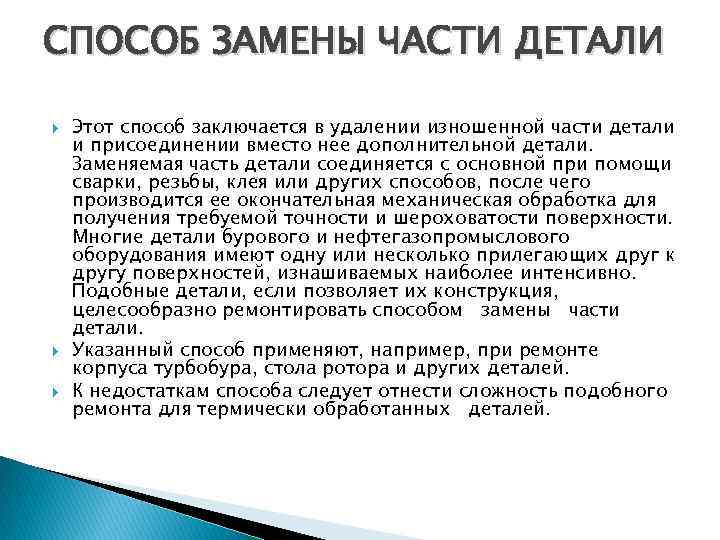

СПОСОБ ЗАМЕНЫ ЧАСТИ ДЕТАЛИ Этот способ заключается в удалении изношенной части детали и присоединении вместо нее дополнительной детали. Заменяемая часть детали соединяется с основной при помощи сварки, резьбы, клея или других способов, после чего производится ее окончательная механическая обработка для получения требуемой точности и шероховатости поверхности. Многие детали бурового и нефтегазопромыслового оборудования имеют одну или несколько прилегающих друг к другу поверхностей, изнашиваемых наиболее интенсивно. Подобные детали, если позволяет их конструкция, целесообразно ремонтировать способом замены части детали. Указанный способ применяют, например, при ремонте корпуса турбобура, стола ротора и других деталей. К недостаткам способа следует отнести сложность подобного ремонта для термически обработанных деталей.
