Метрология, стандартизация и

Метрология, стандартизация и сертификация Доцент каф. «Менеджмент Первышина производственных и социальных технологий» Екатерина Петровна 2012 г.

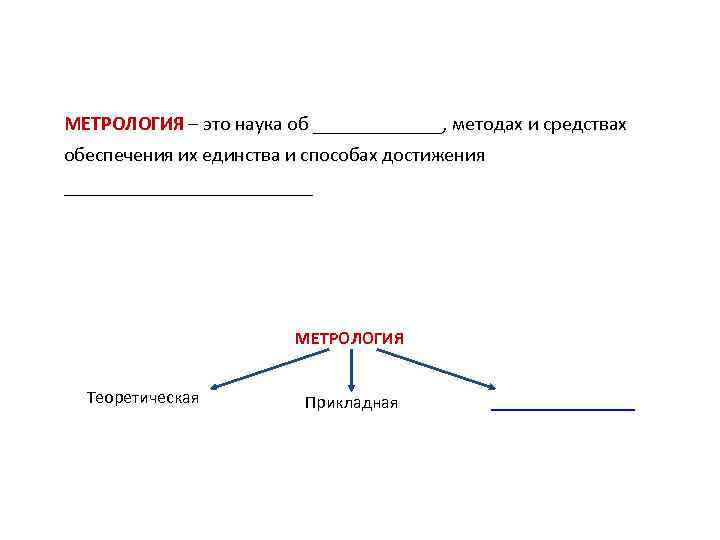

МЕТРОЛОГИЯ – это наука об _______, методах и средствах обеспечения их единства и способах достижения _____________ МЕТРОЛОГИЯ Теоретическая Прикладная ________

Тема 1. Метрическая система мер

История метра 1795 г. – Метрическая система мер впервые введена во Франции. Одна десятимиллионная часть четверти парижского меридиана от Северного 1 метр полюса до экватора. 20 мая 1875 г. – в Париже подписана «МЕТРИЧЕСКАЯ КОНВЕНЦИЯ» – первый международный договор направленный на обеспечение единства единиц измерений и эталонов в разных странах (17 стран). 1889 г. – изготовлен международный эталон метра из сплава: 90 % платины и 10 % иридия. Этот эталон хранится в Международном бюро мер и весов (г. Севр, Франция), хотя больше по своему первоначальному назначению не используется. 1960 г. – XI Генеральная конференция по мерам и весам приняла стандарт, который впервые получил название «Международная система единиц (СИ)» . Расстояние, равное 1650763, 73 длины волны в вакууме излучения, 1 метр соответствующего переходу между уровнями 2 p 10 и 5 d 5 атома криптона. 1983 г. - XVII Генеральная конференция по мерам и весам приняла новое определение метра, действующее до сих пор: 1 метр Расстояние, которое в вакууме проходит свет за 1/299 792 458 секунды.

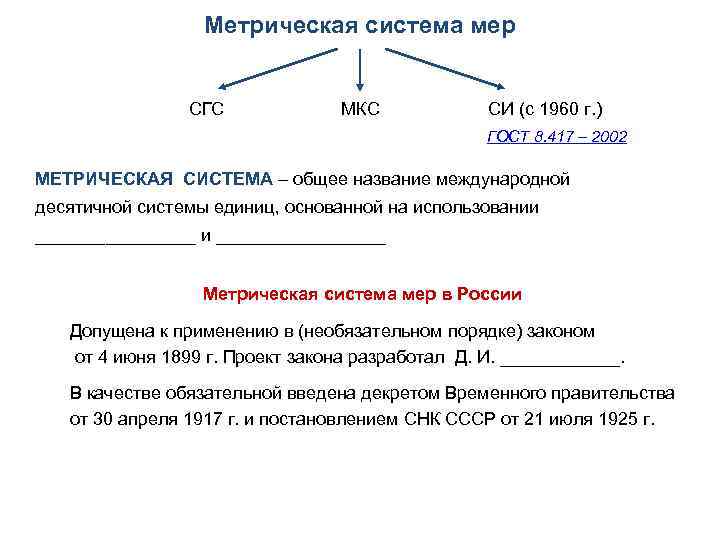

Метрическая система мер СГС МКС СИ (с 1960 г. ) ГОСТ 8. 417 – 2002 МЕТРИЧЕСКАЯ СИСТЕМА – общее название международной десятичной системы единиц, основанной на использовании _________ Метрическая система мер в России Допущена к применению в (необязательном порядке) законом от 4 июня 1899 г. Проект закона разработал Д. И. ______. В качестве обязательной введена декретом Временного правительства от 30 апреля 1917 г. и постановлением СНК СССР от 21 июля 1925 г.

Задачи Как с помощью двух мер – 50 см и 30 см отмерить 10 см проволоки? Проведен эксперимент, в ходе которого при помощи поверяемого амперметра выполнено измерение эталонного тока 10 А. Измеренное значение составило 9, 85 А. Определите относительную погрешность выполненного измерения.

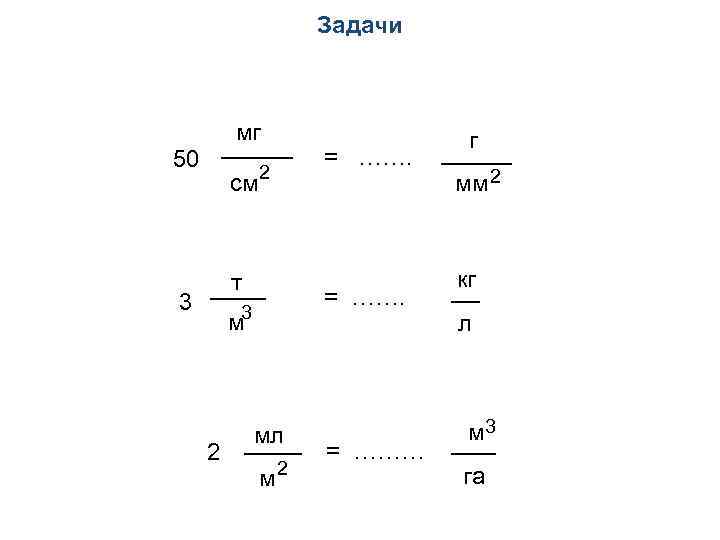

Задачи мг г 50 = ……. 2 см мм 2 т кг 3 = ……. 3 м л мл м 3 2 = ……… м 2 га

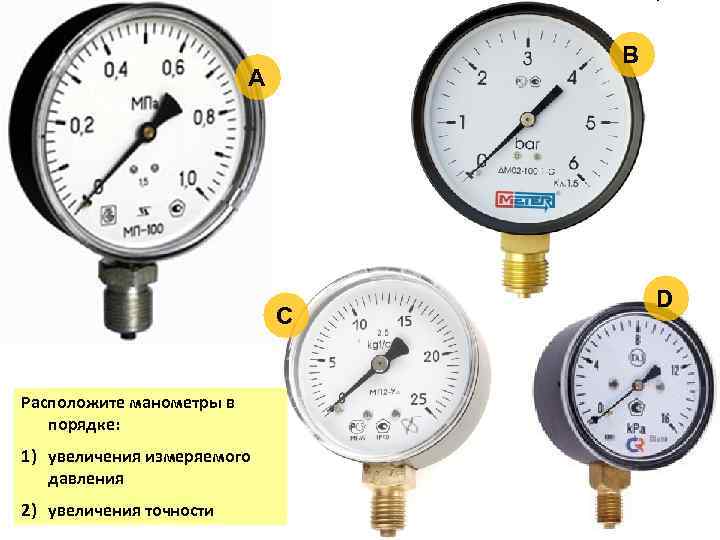

B А D С Расположите манометры в порядке: 1) увеличения измеряемого давления 2) увеличения точности

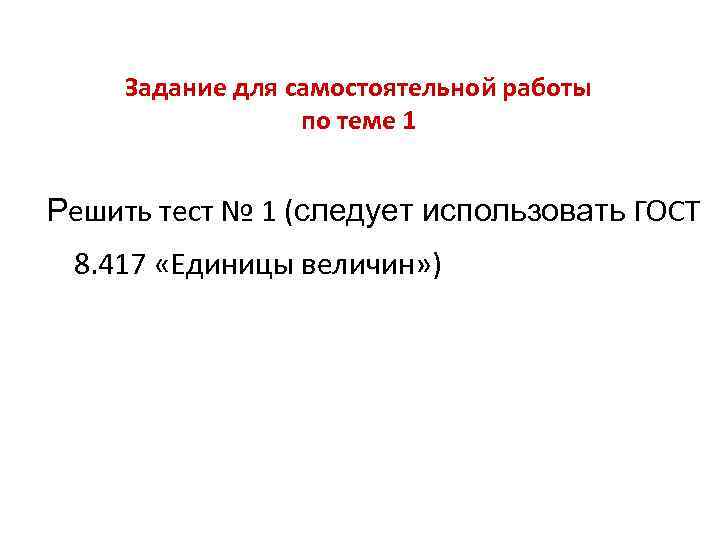

Задание для самостоятельной работы по теме 1 Решить тест № 1 (следует использовать ГОСТ 8. 417 «Единицы величин» )

Тема 2. Система обеспечения единства измерений

Единство измерений ЕДИНСТВО ИЗМЕРЕНИЙ – состояние измерений, при котором: ь результаты измерений выражены в _____________________________, ь показатели точности измерений не выходят за _______________________________ Единство измерений ОБЕСПЕЧИВАЕТСЯ Нормативно- Технические Организационные правовые основы üУтверждение типа средств üЗакон об ОЕИ измерений üОрганизации, üНормативные документы üПоверка / калибровка средств осуществляющие (ГОСТы, МИ, ПР, Р и пр. ) измерений деятельность по ОЕИ 2008 г. üЭталоны единиц величин ü…

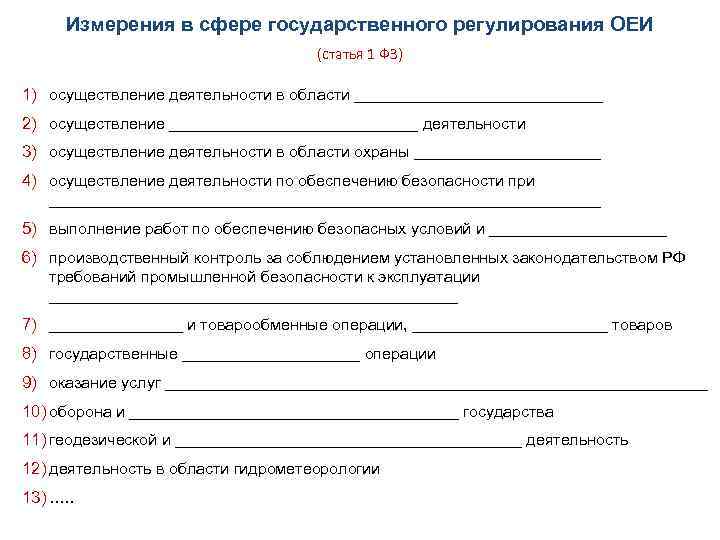

Измерения в сфере государственного регулирования ОЕИ (статья 1 ФЗ) 1) осуществление деятельности в области ______________ 2) осуществление ______________ деятельности 3) осуществление деятельности в области охраны ___________ 4) осуществление деятельности по обеспечению безопасности при _______________________________ 5) выполнение работ по обеспечению безопасных условий и __________ 6) производственный контроль за соблюдением установленных законодательством РФ требований промышленной безопасности к эксплуатации _______________________ 7) ________ и товарообменные операции, ___________ товаров 8) государственные __________ операции 9) оказание услуг _______________________________ 10) оборона и ___________________ государства 11) геодезической и ____________________ деятельность 12) деятельность в области гидрометеорологии 13) …. .

Формы государственного регулирования ОЕИ (статья 11 ФЗ) Утверждение _______ Метрологическая стандартных образцов, средств измерений _______ средств измерений _________ юридических лиц и Государственный ________ индивидуальных метрологический методик (методов) предпринимателей на ________ измерений выполнение работ и (или) оказание услуг в области О. Е. И.

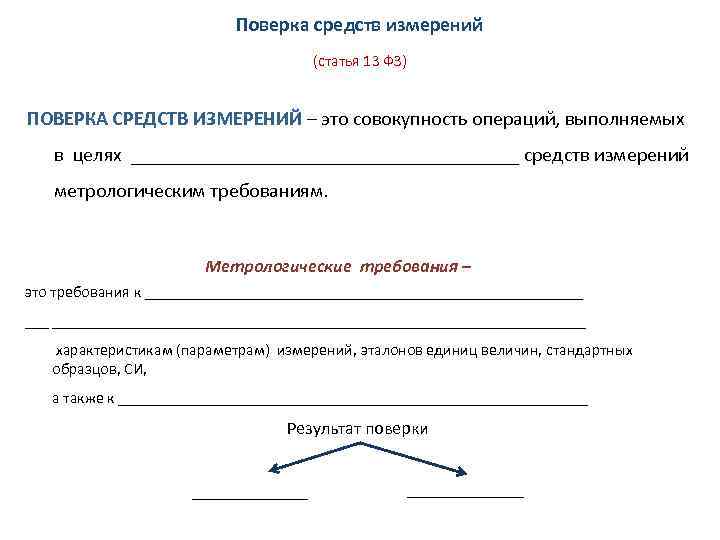

Поверка средств измерений (статья 13 ФЗ) ПОВЕРКА СРЕДСТВ ИЗМЕРЕНИЙ – это совокупность операций, выполняемых в целях ____________________ средств измерений метрологическим требованиям. Метрологические требования – это требования к ___________________________________ характеристикам (параметрам) измерений, эталонов единиц величин, стандартных образцов, СИ, а также к ______________________________ Результат поверки _____________

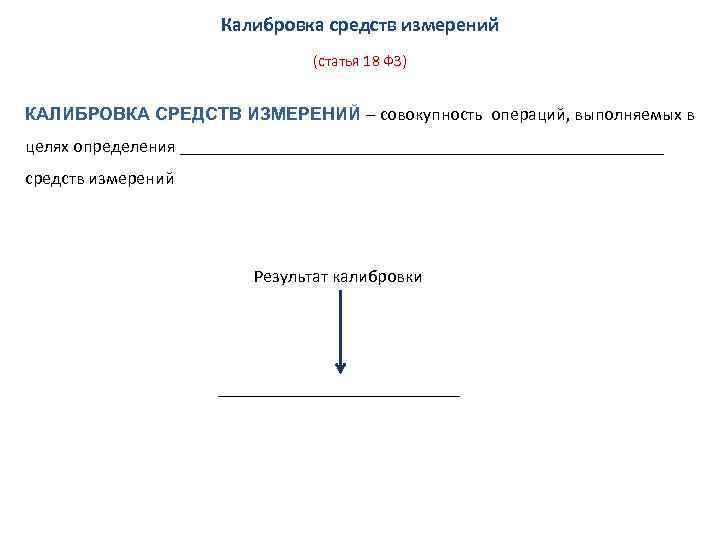

Калибровка средств измерений (статья 18 ФЗ) КАЛИБРОВКА СРЕДСТВ ИЗМЕРЕНИЙ – совокупность операций, выполняемых в целях определения ___________________________ средств измерений Результат калибровки ______________

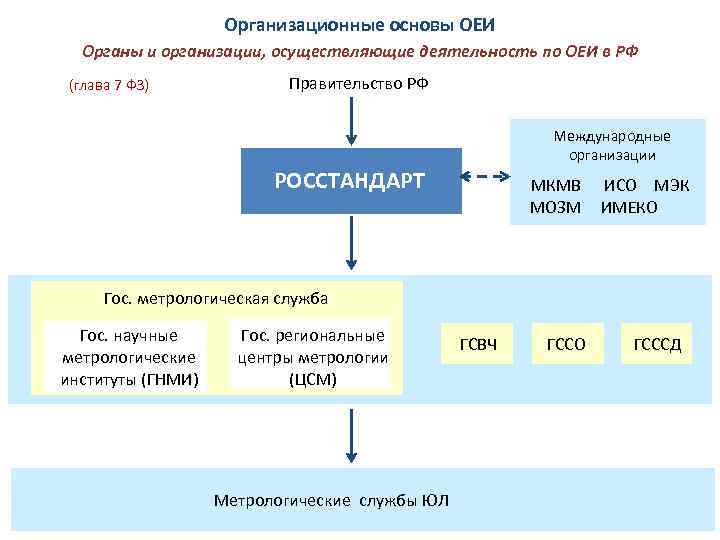

Организационные основы ОЕИ Органы и организации, осуществляющие деятельность по ОЕИ в РФ (глава 7 ФЗ) Правительство РФ Международные организации РОССТАНДАРТ МКМВ ИСО МЭК МОЗМ ИМЕКО Гос. метрологическая служба Гос. научные Гос. региональные ГСВЧ ГССО ГСССД метрологические центры метрологии институты (ГНМИ) (ЦСМ) Метрологические службы ЮЛ

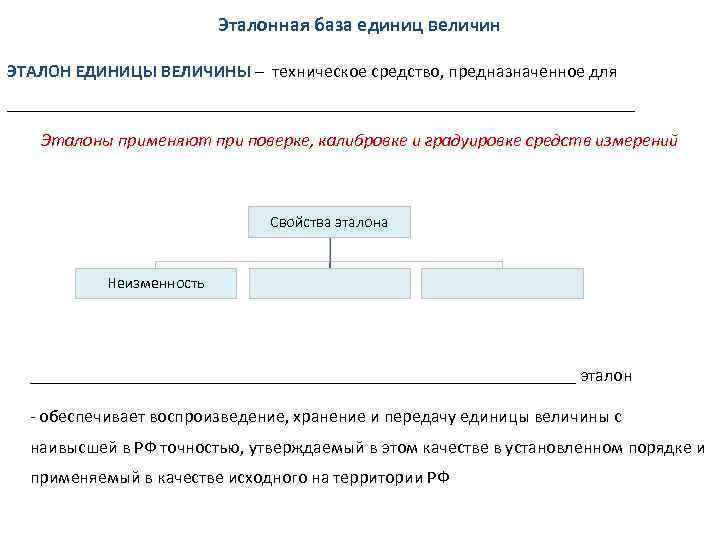

Эталонная база единиц величин ЭТАЛОН ЕДИНИЦЫ ВЕЛИЧИНЫ – техническое средство, предназначенное для ___________________________________ Эталоны применяют при поверке, калибровке и градуировке средств измерений Свойства эталона Неизменность _______________________________ эталон - обеспечивает воспроизведение, хранение и передачу единицы величины с наивысшей в РФ точностью, утверждаемый в этом качестве в установленном порядке и применяемый в качестве исходного на территории РФ

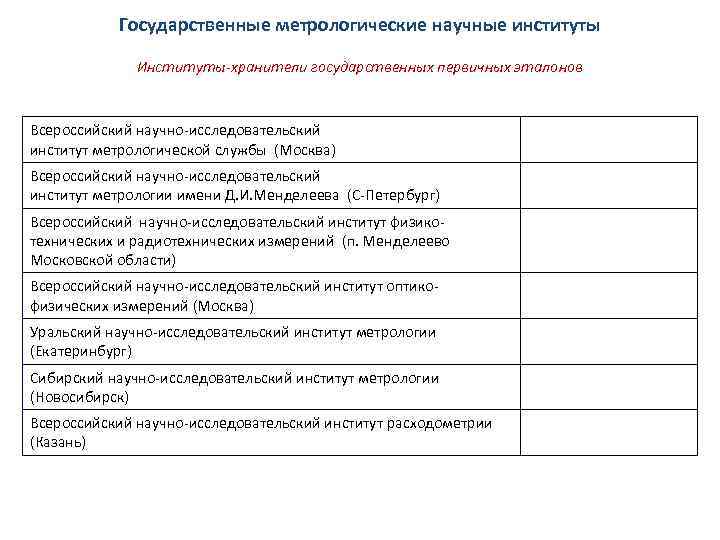

Государственные метрологические научные институты Институты-хранители государственных первичных эталонов Всероссийский научно-исследовательский институт метрологической службы (Москва) Всероссийский научно-исследовательский институт метрологии имени Д. И. Менделеева (С-Петербург) Всероссийский научно-исследовательский институт физико- технических и радиотехнических измерений (п. Менделеево Московской области) Всероссийский научно-исследовательский институт оптико- физических измерений (Москва) Уральский научно-исследовательский институт метрологии (Екатеринбург) Сибирский научно-исследовательский институт метрологии (Новосибирск) Всероссийский научно-исследовательский институт расходометрии (Казань)

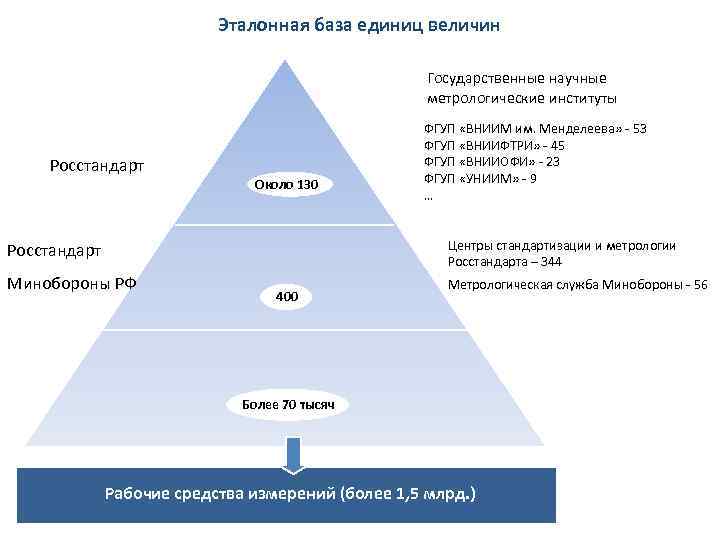

Эталонная база единиц величин Государственные научные метрологические институты ФГУП «ВНИИМ им. Менделеева» - 53 ФГУП «ВНИИФТРИ» - 45 Росстандарт ФГУП «ВНИИОФИ» - 23 Около 130 ФГУП «УНИИМ» - 9 … Росстандарт Центры стандартизации и метрологии Росстандарта – 344 Минобороны РФ Метрологическая служба Минобороны - 56 400 Более 70 тысяч Рабочие средства измерений (более 1, 5 млрд. )

Задание для самостоятельной работы по теме 2 1. Изучить Закон об ОЕИ 2. Решить тест № 2
