МЕТРОЛОГИЯ 1 3. 3. Проволочные. Клей, цемент,

МЕТРОЛОГИЯ 1

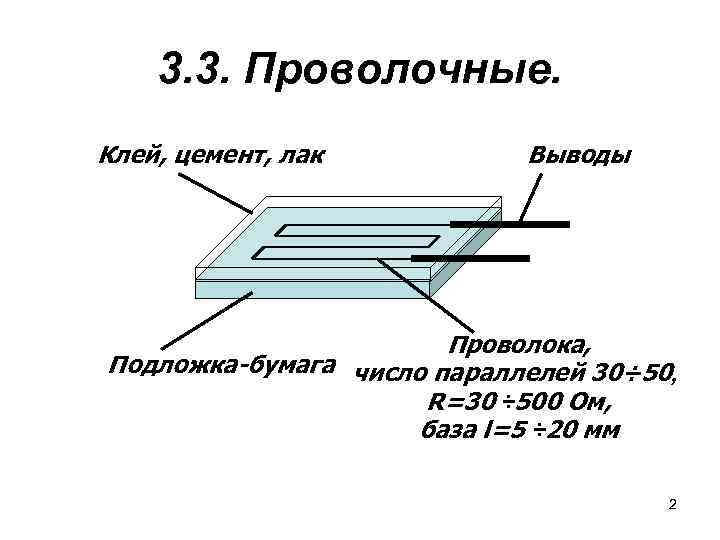

3. 3. Проволочные. Клей, цемент, лак Выводы Проволока, Подложка-бумага число параллелей 30÷ 50, R=30 ÷ 500 Ом, база l=5 ÷ 20 мм 2

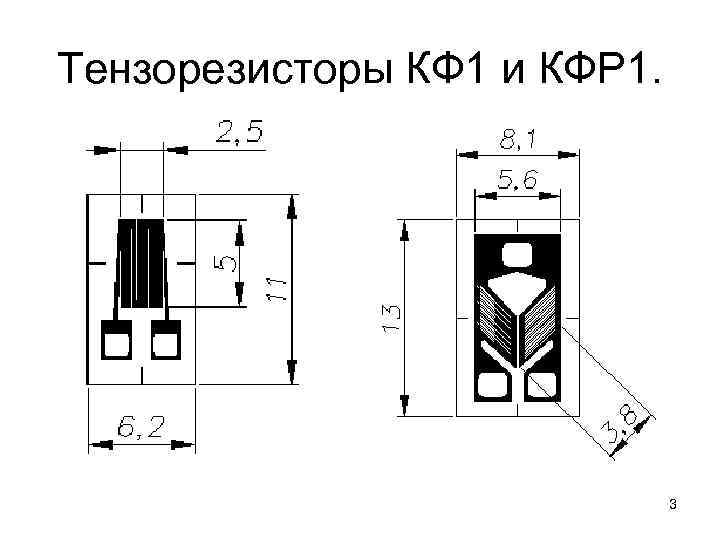

Тензорезисторы КФ 1 и КФР 1. 3

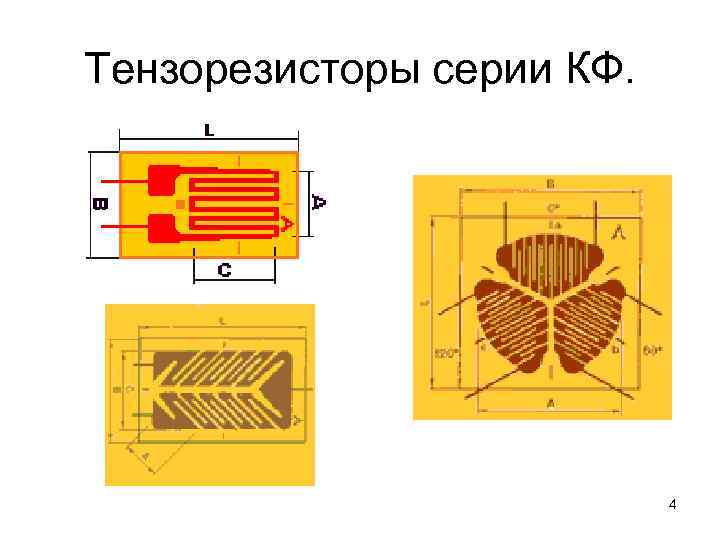

Тензорезисторы серии КФ. 4

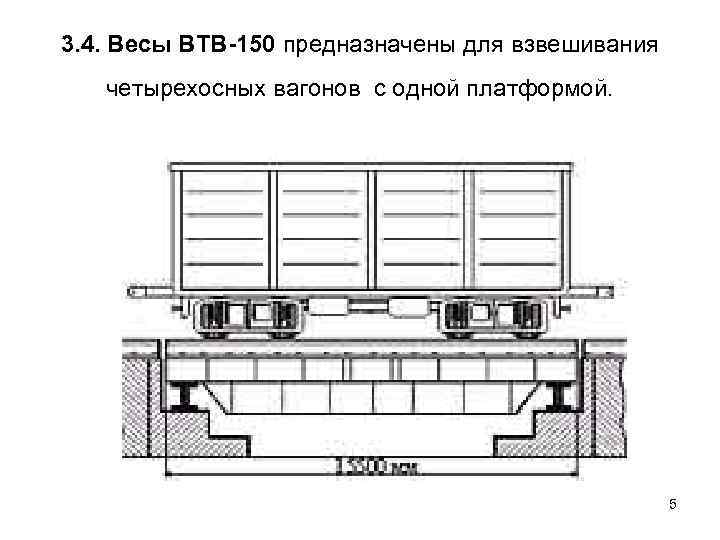

3. 4. Весы ВТВ-150 предназначены для взвешивания четырехосных вагонов с одной платформой. 5

4. 3. Общий вид промышленного термометра сопротивления 1. Защитная гильза из нержавеющей стали, с засыпкой из порошка оксида алюминия. 2. Штуцер с сальниковым уплотнением. 3. Головка. 4. Зажимы для присоединения соединительных проводов. 5. Крышка с патрубком. 6. Присоединительная трубка. 7. Термочувствительный элемент. 8. Трубки или бусы из фарфора или оксида алюминия для изоляции термоэлектродов. 6

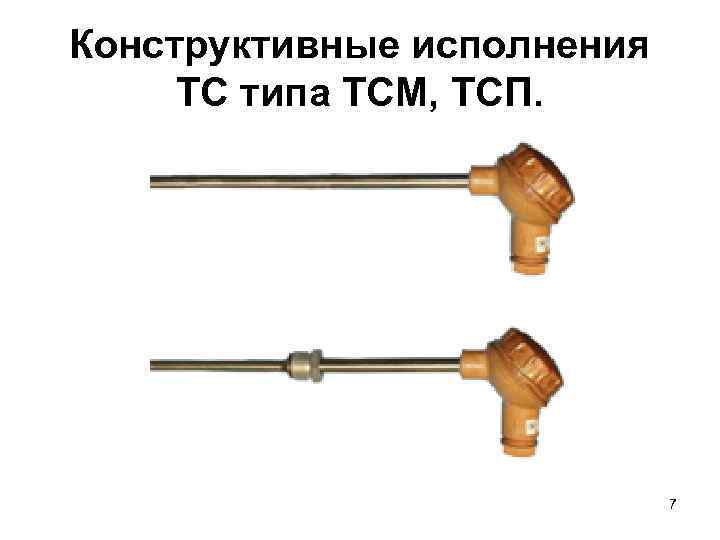

Конструктивные исполнения ТС типа ТСМ, ТСП. 7

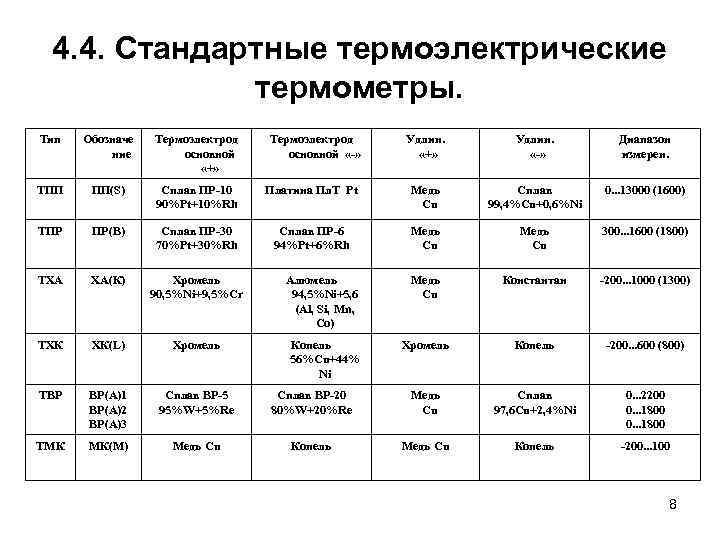

4. 4. Стандартные термоэлектрические термометры. Тип Обозначе ние Термоэлектрод основной «+» ТПП ПП(S) Сплав ПР-10 90%Pt+10%Rh ТПР ПР(В) Сплав ПР-30 70%Pt+30%Rh ТХА ХА(К) Хромель 90, 5%Ni+9, 5%Cr ТХК ХК(L) Хромель ТВР ВР(А)1 ВР(А)2 ВР(А)3 Сплав ВР-5 95%W+5%Re ТМК МК(М) Медь Cu Термоэлектрод основной «-» Удлин. «+» Удлин. «-» Диапазон измерен. Платина Пл. Т Pt Медь Cu Сплав 99, 4%Cu+0, 6%Ni 0. . . 13000 (1600) Сплав ПР-6 94%Pt+6%Rh Медь Cu 300. . . 1600 (1800) Алюмель 94, 5%Ni+5, 6 (Al, Si, Mn, Co) Медь Cu Константан -200. . . 1000 (1300) Копель 56%Cu+44% Ni Хромель Копель -200. . . 600 (800) Сплав ВР-20 80%W+20%Re Медь Cu Сплав 97, 6 Cu+2, 4%Ni 0. . . 2200 0. . . 1800 Копель Медь Cu Копель -200. . . 100 8

Сменный блок одноразового термометра погружения для измерения температуры жидкого металла. 1000 ÷ 1500 мм 9

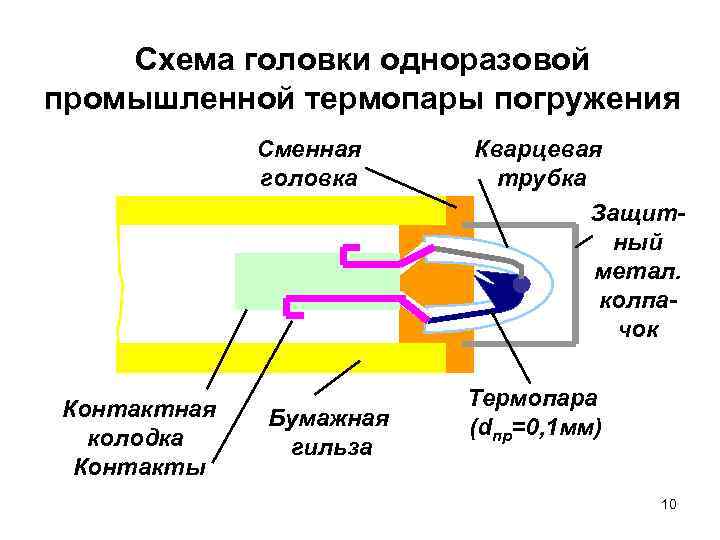

Схема головки одноразовой промышленной термопары погружения Сменная головка Контактная колодка Контакты Бумажная гильза Кварцевая трубка Защитный метал. колпачок Термопара (dпр=0, 1 мм) 10

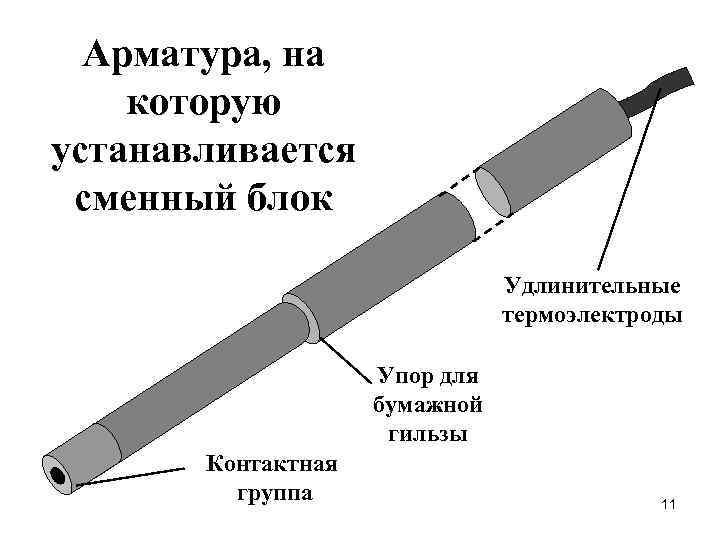

Арматура, на которую устанавливается сменный блок Удлинительные термоэлектроды Упор для бумажной гильзы Контактная группа 11

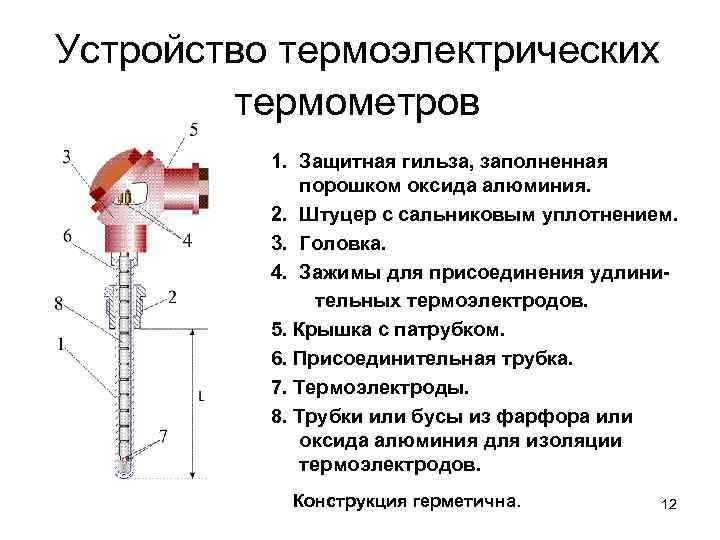

Устройство термоэлектрических термометров 1. Защитная гильза, заполненная порошком оксида алюминия. 2. Штуцер с сальниковым уплотнением. 3. Головка. 4. Зажимы для присоединения удлинительных термоэлектродов. 5. Крышка с патрубком. 6. Присоединительная трубка. 7. Термоэлектроды. 8. Трубки или бусы из фарфора или оксида алюминия для изоляции термоэлектродов. Конструкция герметична. 12

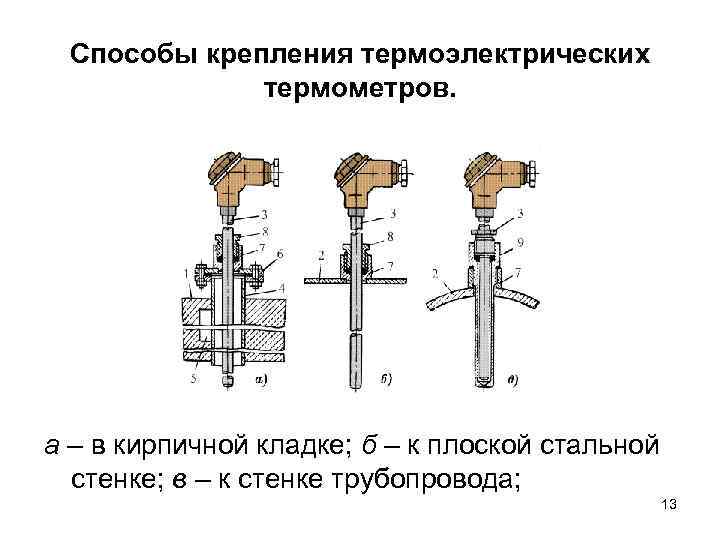

Способы крепления термоэлектрических термометров. а – в кирпичной кладке; б – к плоской стальной стенке; в – к стенке трубопровода; 13

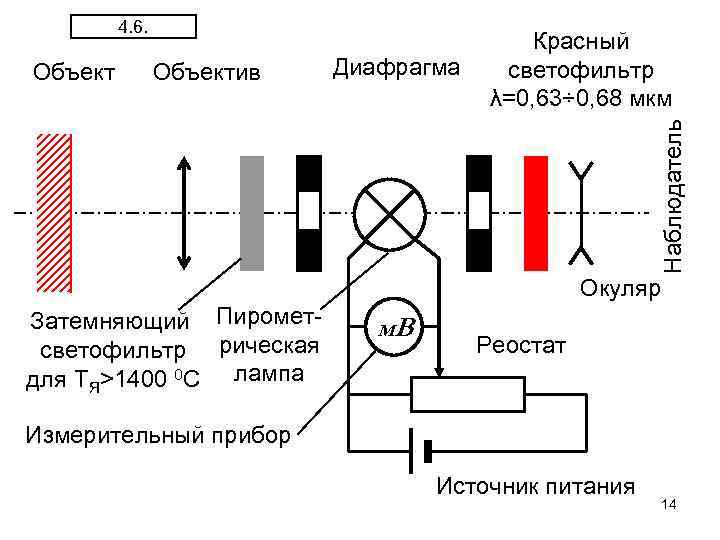

4. 6. Объектив Диафрагма Наблюдатель Объект Красный светофильтр λ=0, 63÷ 0, 68 мкм Окуляр Затемняющий Пирометсветофильтр рическая для ТЯ>1400 0 C лампа м. В Реостат Измерительный прибор Источник питания 14

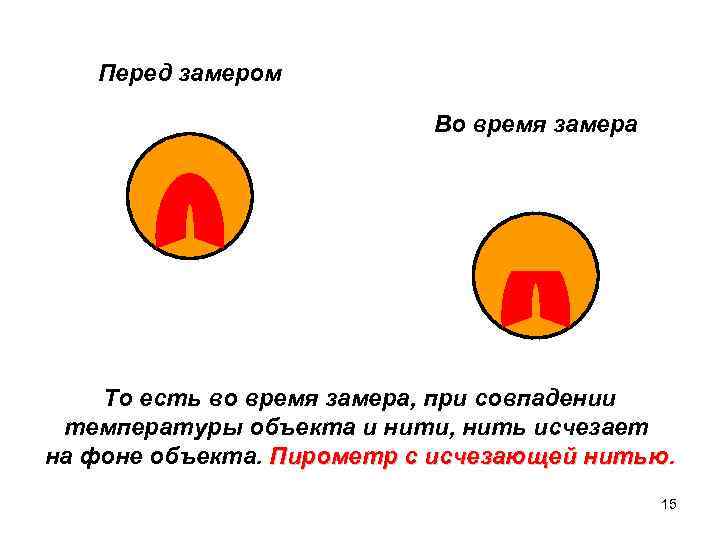

Перед замером Во время замера То есть во время замера, при совпадении температуры объекта и нити, нить исчезает на фоне объекта. Пирометр с исчезающей нитью 15

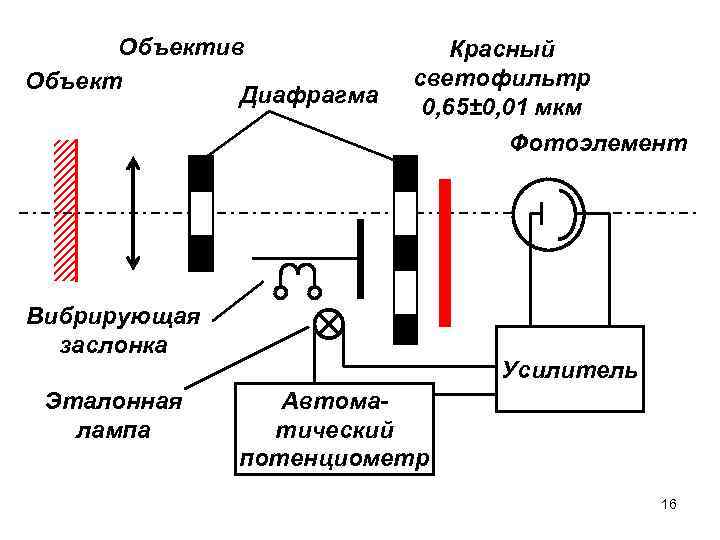

Объектив Объект Диафрагма Красный светофильтр 0, 65± 0, 01 мкм Фотоэлемент Вибрирующая заслонка Эталонная лампа Усилитель Автоматический потенциометр 16

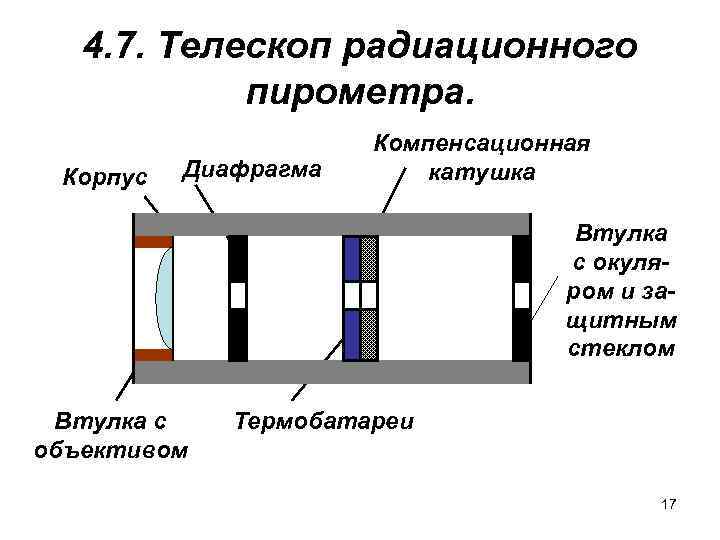

4. 7. Телескоп радиационного пирометра. Корпус Диафрагма Компенсационная катушка Втулка с окуляром и защитным стеклом Втулка с объективом Термобатареи 17

Термобатареи. Холодные спаи термопар Горячие спаи термопар Отверстие для визирования Слюдяное кольцо Зачернённая поверхность - АЧТ 18

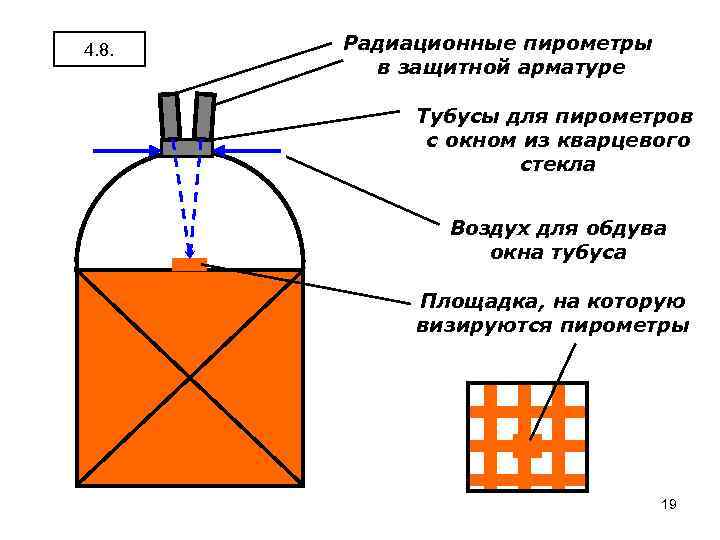

4. 8. Радиационные пирометры в защитной арматуре Тубусы для пирометров с окном из кварцевого стекла Воздух для обдува окна тубуса Площадка, на которую визируются пирометры 19

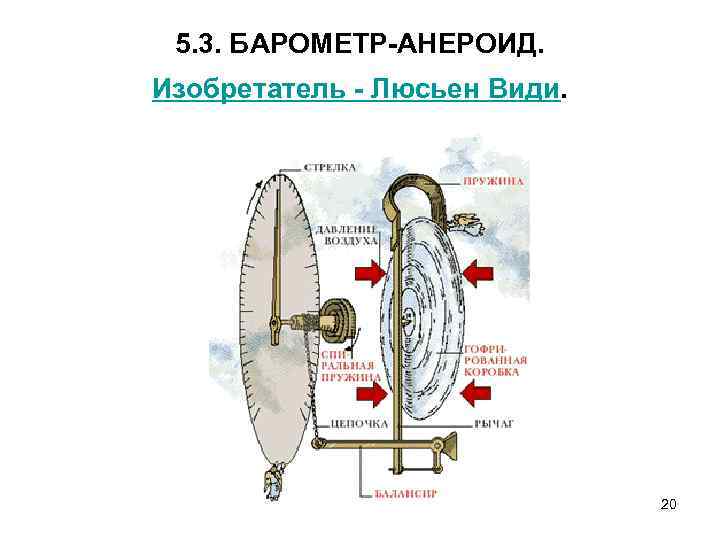

5. 3. БАРОМЕТР-АНЕРОИД. Изобретатель - Люсьен Види. 20

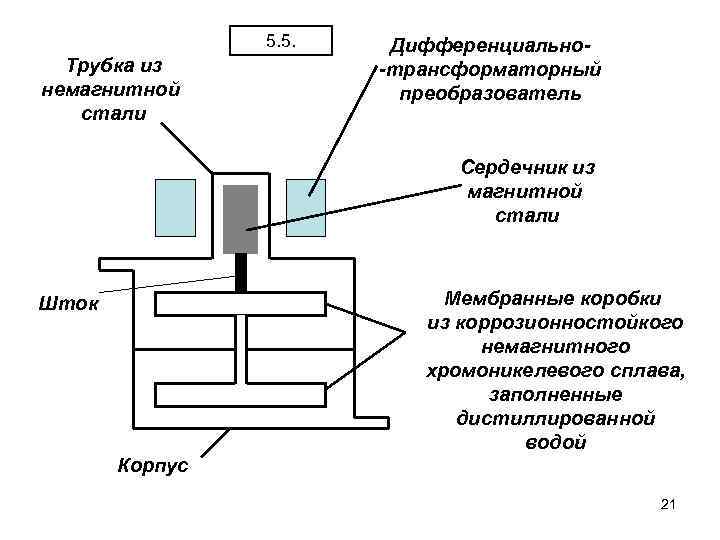

5. 5. Трубка из немагнитной стали Дифференциально-трансформаторный преобразователь Сердечник из магнитной стали Мембранные коробки из коррозионностойкого немагнитного хромоникелевого сплава, заполненные дистиллированной водой Шток Корпус 21

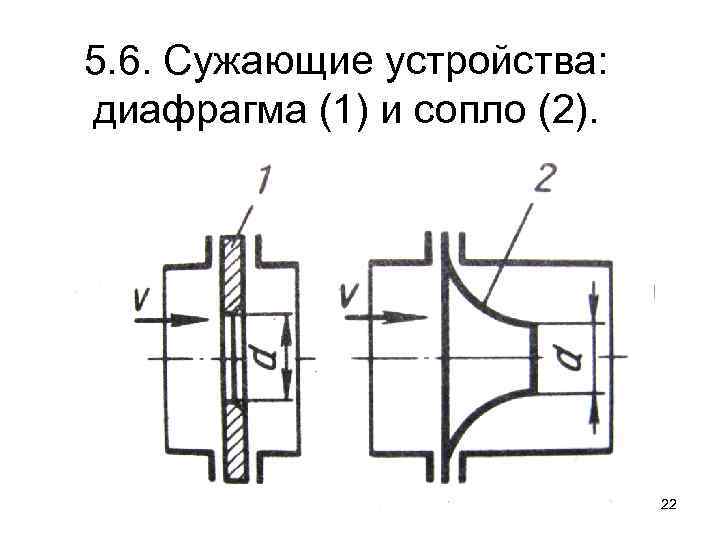

5. 6. Сужающие устройства: диафрагма (1) и сопло (2). 22

Сужающее устройство – сопло Вентури (3). 23

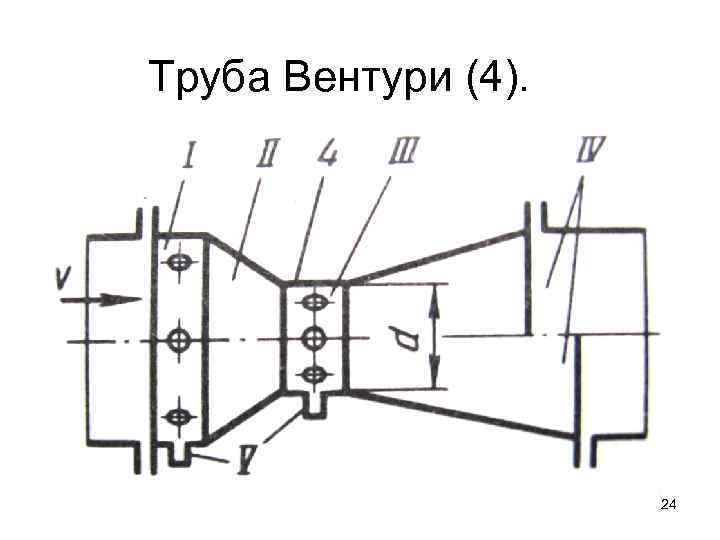

Труба Вентури (4). 24

I. III. IV. Входной патрубок. Конус. Горловина. Короткий или длинный диффузор. V. Кольцевые усредняющие камеры для отбора статического давления. 25

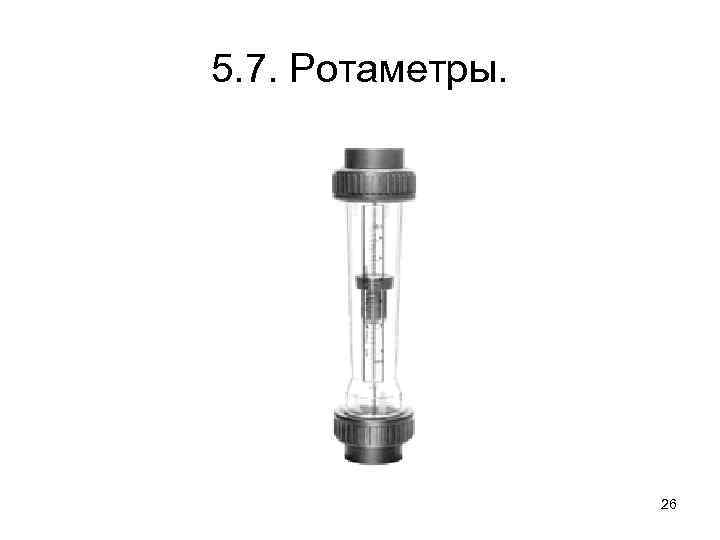

5. 7. Ротаметры. 26

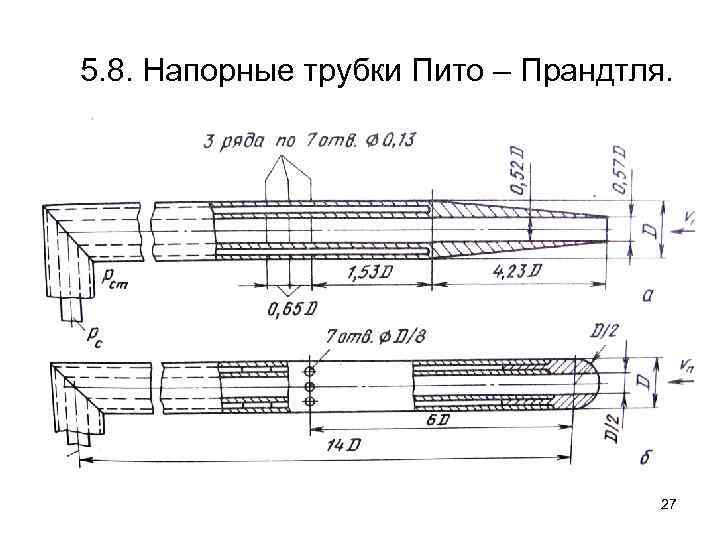

5. 8. Напорные трубки Пито – Прандтля. 27

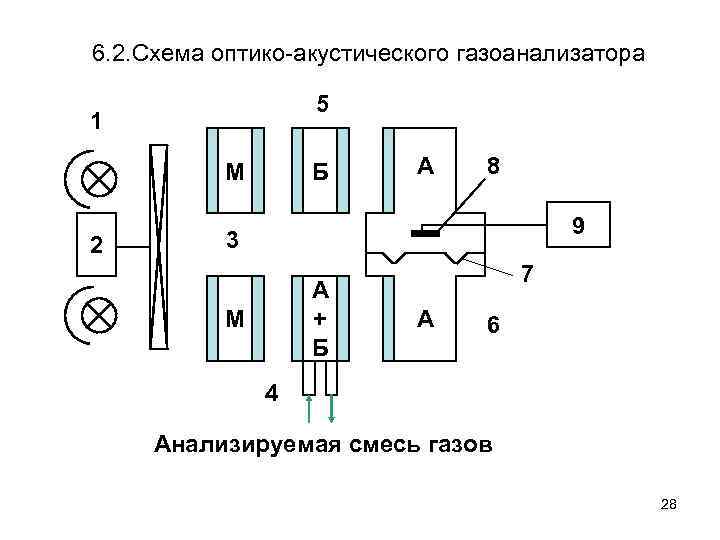

6. 2. Схема оптико-акустического газоанализатора 5 1 М 2 Б А 8 9 3 А + Б М 7 А 6 4 Анализируемая смесь газов 28

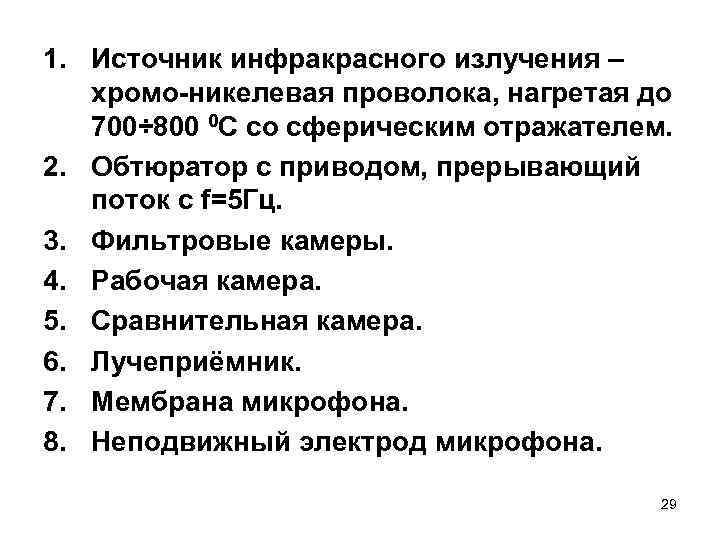

1. Источник инфракрасного излучения – хромо-никелевая проволока, нагретая до 700÷ 800 0 С со сферическим отражателем. 2. Обтюратор с приводом, прерывающий поток с f=5 Гц. 3. Фильтровые камеры. 4. Рабочая камера. 5. Сравнительная камера. 6. Лучеприёмник. 7. Мембрана микрофона. 8. Неподвижный электрод микрофона. 29

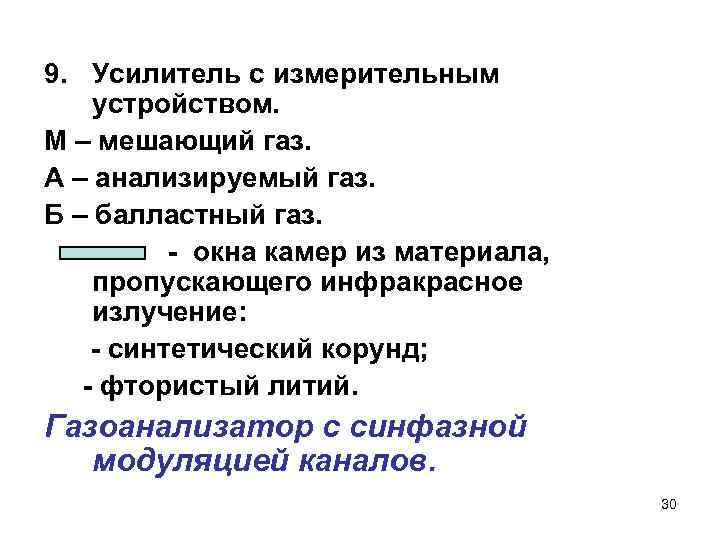

9. Усилитель с измерительным устройством. М – мешающий газ. А – анализируемый газ. Б – балластный газ. - окна камер из материала, пропускающего инфракрасное излучение: - синтетический корунд; - фтористый литий. Газоанализатор с синфазной модуляцией каналов. 30

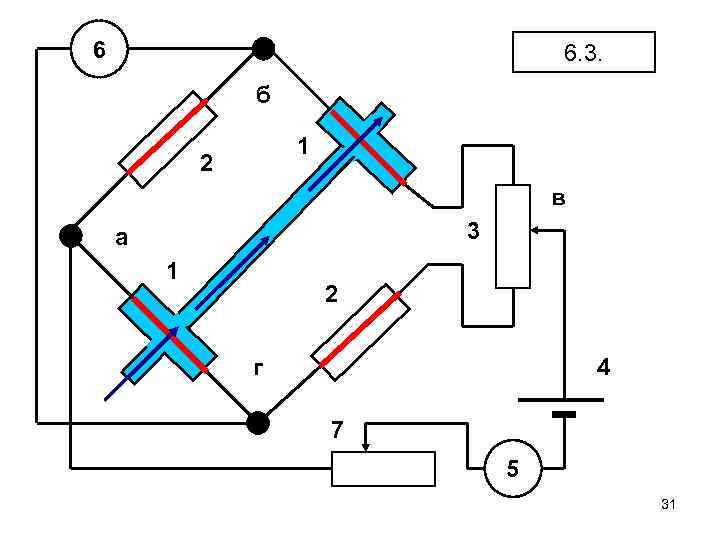

6 6. 3. б 1 2 в 3 а 1 2 г 4 7 5 31

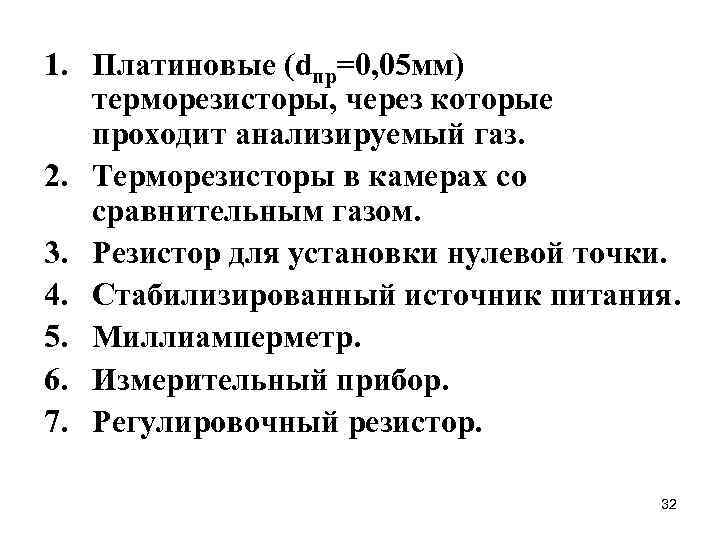

1. Платиновые (dпр=0, 05 мм) терморезисторы, через которые проходит анализируемый газ. 2. Терморезисторы в камерах со сравнительным газом. 3. Резистор для установки нулевой точки. 4. Стабилизированный источник питания. 5. Миллиамперметр. 6. Измерительный прибор. 7. Регулировочный резистор. 32

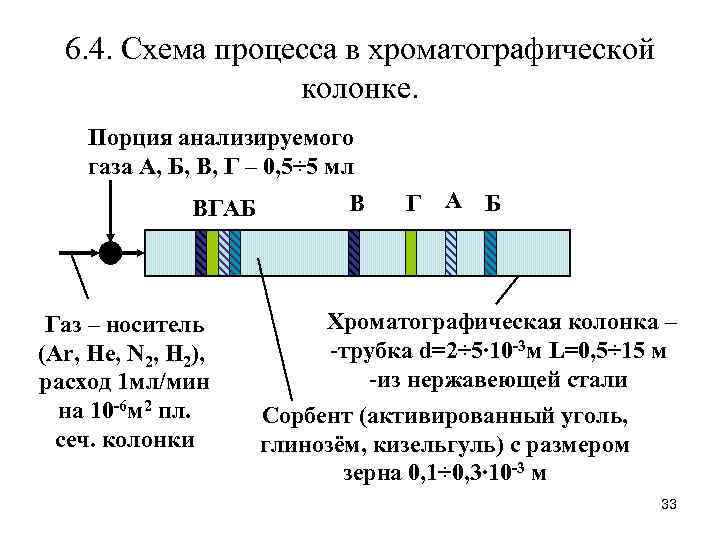

6. 4. Схема процесса в хроматографической колонке. Порция анализируемого газа А, Б, В, Г – 0, 5÷ 5 мл ВГАБ Газ – носитель (Ar, He, N 2, H 2), расход 1 мл/мин на 10 -6 м 2 пл. сеч. колонки В Г А Б Хроматографическая колонка – -трубка d=2÷ 5∙ 10 -3 м L=0, 5÷ 15 м -из нержавеющей стали Сорбент (активированный уголь, глинозём, кизельгуль) с размером зерна 0, 1÷ 0, 3∙ 10 -3 м 33

Схема хроматографа Анализируемый газ Термостат Газноситель Дозатор Детектор Хроматографическая колонка Измерительное устройство 34

6. 5. Схема термомагнитного газоанализатора 4 б 1 а 5 3 8 2 4 6 г в Анализируемый газ 9 7 Вихревые потоки газа 35

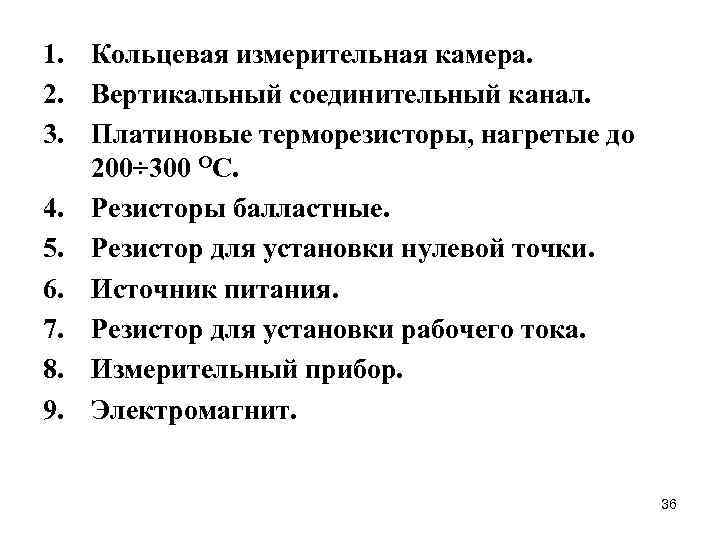

1. Кольцевая измерительная камера. 2. Вертикальный соединительный канал. 3. Платиновые терморезисторы, нагретые до 200÷ 300 ОС. 4. Резисторы балластные. 5. Резистор для установки нулевой точки. 6. Источник питания. 7. Резистор для установки рабочего тока. 8. Измерительный прибор. 9. Электромагнит. 36

Газоанализатор термомагнитный ГТМК-18, ГТМК-18 В 37

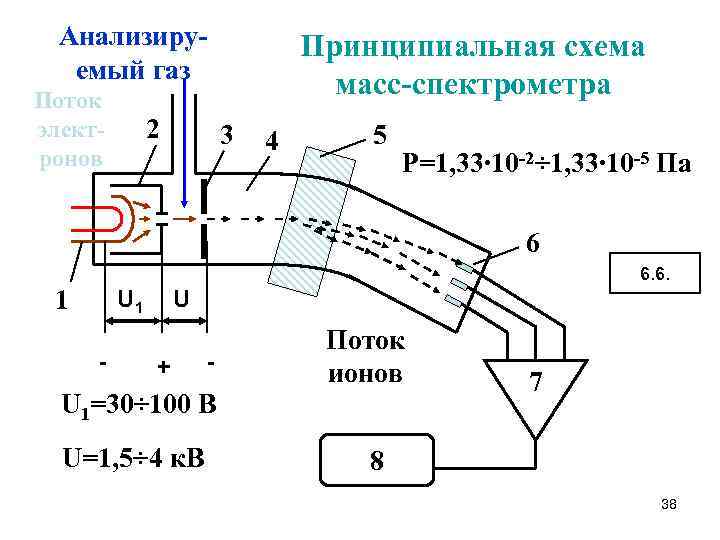

Анализируемый газ Поток электронов 2 Принципиальная схема масс-спектрометра 3 4 5 Р=1, 33∙ 10 -2÷ 1, 33∙ 10 -5 Па 6 6. 6. 1 U 1 - U + - Поток ионов U 1=30÷ 100 В U=1, 5÷ 4 к. В 7 8 38

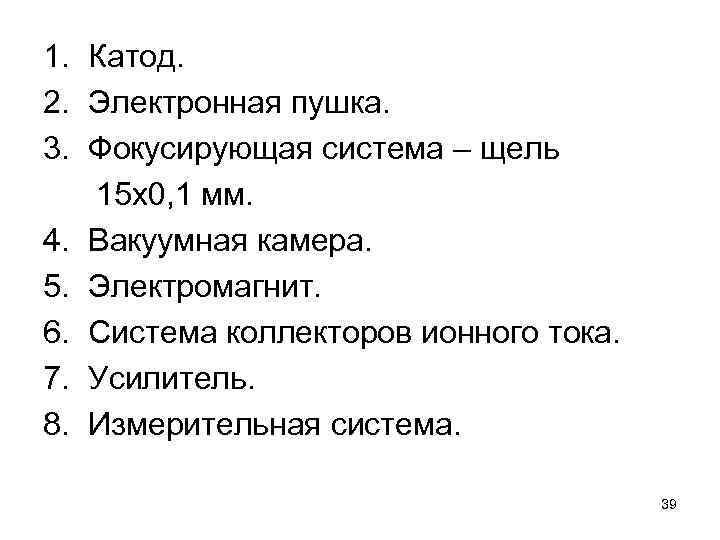

1. Катод. 2. Электронная пушка. 3. Фокусирующая система – щель 15 х0, 1 мм. 4. Вакуумная камера. 5. Электромагнит. 6. Система коллекторов ионного тока. 7. Усилитель. 8. Измерительная система. 39

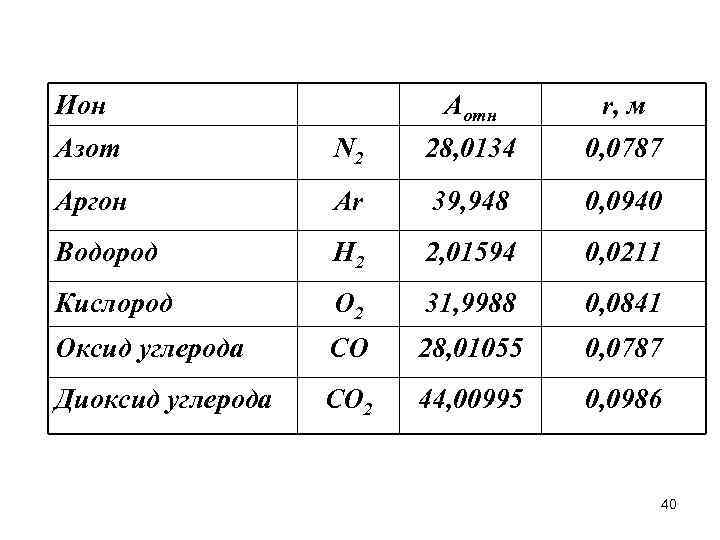

Ион Аотн r, м Азот N 2 28, 0134 0, 0787 Аргон Ar 39, 948 0, 0940 Водород H 2 2, 01594 0, 0211 Кислород O 2 31, 9988 0, 0841 Оксид углерода CO 28, 01055 0, 0787 Диоксид углерода CO 2 44, 00995 0, 0986 40

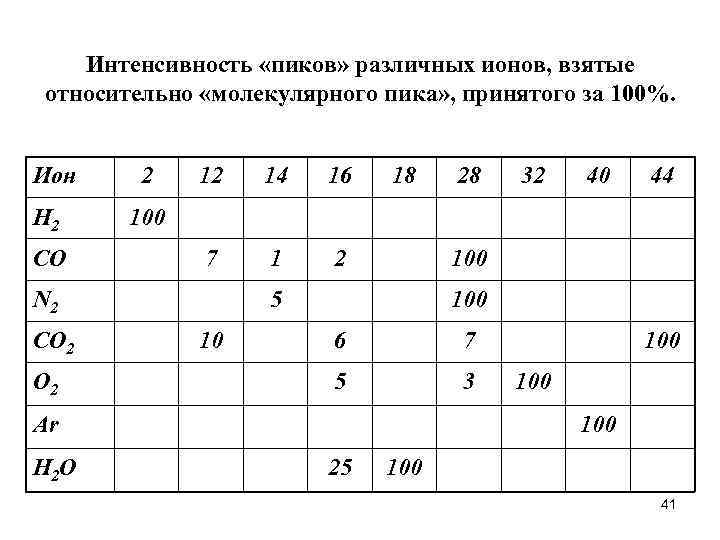

Интенсивность «пиков» различных ионов, взятые относительно «молекулярного пика» , принятого за 100%. Ион H 2 CO 2 12 14 16 7 1 2 O 2 32 40 44 100 5 10 100 6 7 5 3 Ar H 2 O 28 100 N 2 CO 2 18 100 100 25 100 41

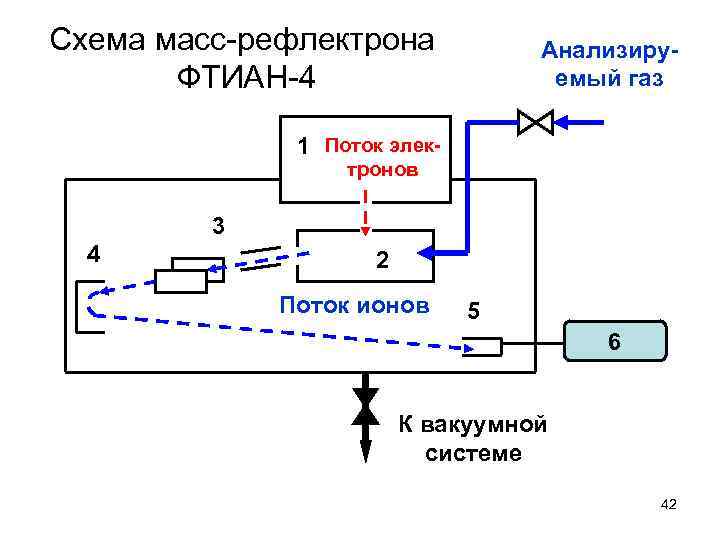

Схема масс-рефлектрона ФТИАН-4 Анализируемый газ 1 Поток электронов 3 4 2 Поток ионов 5 6 К вакуумной системе 42

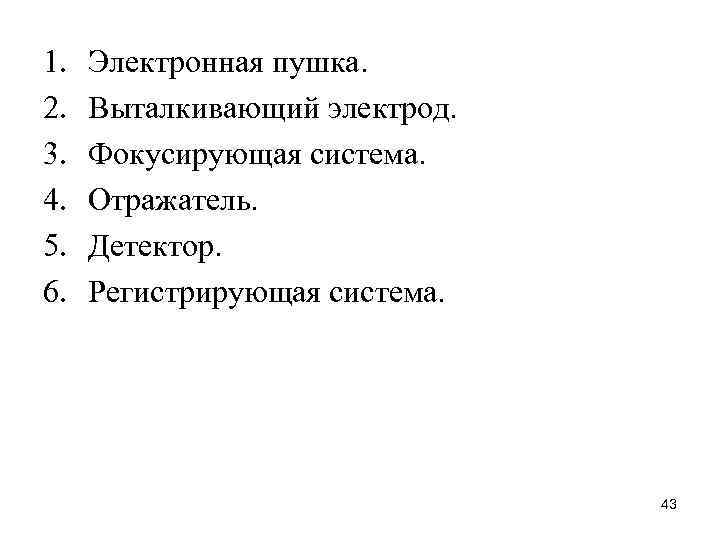

1. 2. 3. 4. 5. 6. Электронная пушка. Выталкивающий электрод. Фокусирующая система. Отражатель. Детектор. Регистрирующая система. 43

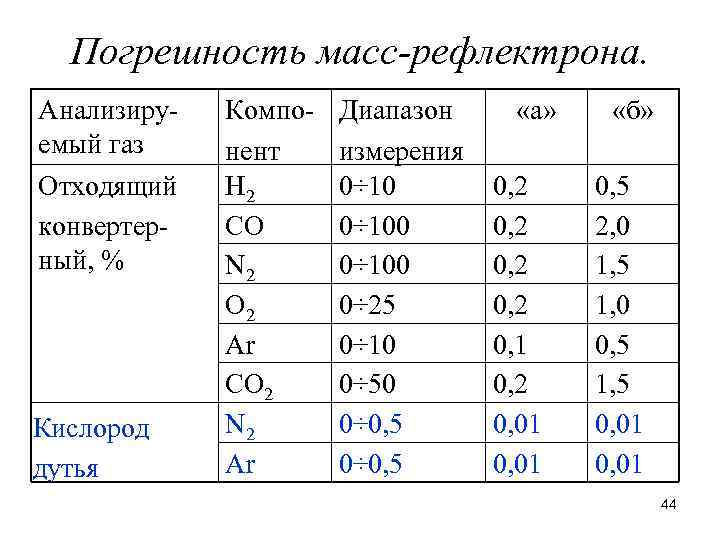

Погрешность масс-рефлектрона. Анализируемый газ Отходящий конвертерный, % Кислород дутья Компонент Н 2 СО N 2 O 2 Ar CO 2 N 2 Ar Диапазон измерения 0÷ 100 0÷ 25 0÷ 10 0÷ 50 0÷ 0, 5 «а» 0, 2 0, 1 0, 2 0, 01 «б» 0, 5 2, 0 1, 5 1, 0 0, 5 1, 5 0, 01 44

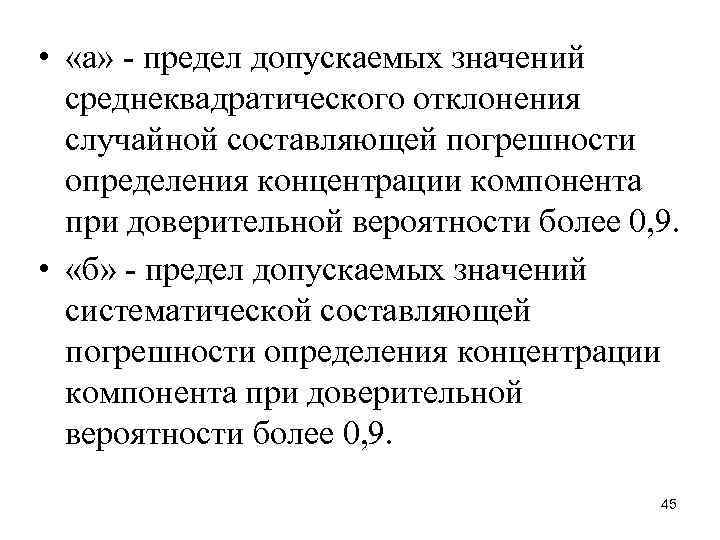

• «а» - предел допускаемых значений среднеквадратического отклонения случайной составляющей погрешности определения концентрации компонента при доверительной вероятности более 0, 9. • «б» - предел допускаемых значений систематической составляющей погрешности определения концентрации компонента при доверительной вероятности более 0, 9. 45

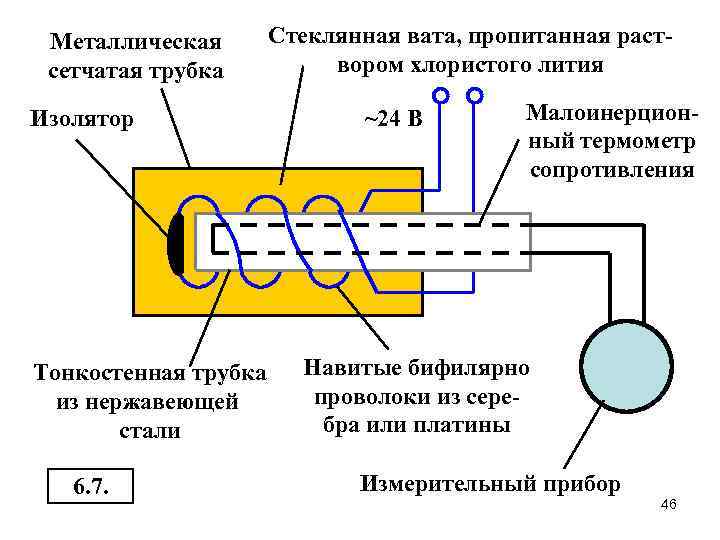

Металлическая сетчатая трубка Изолятор Тонкостенная трубка из нержавеющей стали 6. 7. Стеклянная вата, пропитанная раствором хлористого лития ~24 В Малоинерционный термометр сопротивления Навитые бифилярно проволоки из серебра или платины Измерительный прибор 46

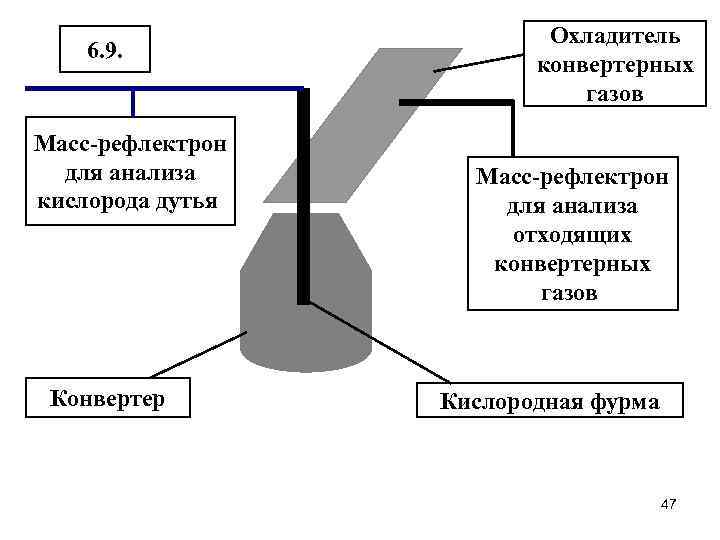

6. 9. Масс-рефлектрон для анализа кислорода дутья Конвертер Охладитель конвертерных газов Масс-рефлектрон для анализа отходящих конвертерных газов Кислородная фурма 47
