Скачать презентацию Методы защиты от коррозии Технология и техника противокоррозионной Скачать презентацию Методы защиты от коррозии Технология и техника противокоррозионной

Коррозия МО-10-10.pptx

  • Количество слайдов: 42

Методы защиты от коррозии Технология и техника противокоррозионной защиты при бурении на нефть и Методы защиты от коррозии Технология и техника противокоррозионной защиты при бурении на нефть и газ Подготовили: студенты гр. МО-10 -10

Защита металлических конструкций от коррозии с кислородной деполяризацией в нейтральных электролитах Катодная поляризация: Условие Защита металлических конструкций от коррозии с кислородной деполяризацией в нейтральных электролитах Катодная поляризация: Условие протекание процесса коррозии: Обратимый потенциал кислородного электрода при 25 0 С и различных значениях PH среды и парциального давления кислорода P 02, атм 0, 21 1 (Vo 2)обр, В, при p. H среды 0 7 14 +1, 218 +1, 229 +0, 805 +0, 815 -0, 381 -0, 400

Схема катодного процесса с кислородной поляризацией Ионизация кислорода Нейтральные и щелочные растворы Кислые растворы Схема катодного процесса с кислородной поляризацией Ионизация кислорода Нейтральные и щелочные растворы Кислые растворы

1. Применение достаточно устойчивых металлов и сплавов Термодинамически устойчивых Склонных к пассивированию Покрывающиеся защитной 1. Применение достаточно устойчивых металлов и сплавов Термодинамически устойчивых Склонных к пассивированию Покрывающиеся защитной пленкой (втор. прод) Никель, медь в морской воде Алюминий, хромистые стали в воде Цинк в воде, свинец в растворах сульфатов. 2. Удаление из электролита деполяризатора 3. Введение добавок замедляющих коррозию За счет торможения анодного процесса За счет пленкообразования Фосфаты, полифосфаты, алюминий и др. 4. Нанесение защитных покрытий Металлические Неметаллические (неорганические) Неметаллические (органические) Цинка, никеля, олова, свинца на сталь. Оксидных и фосфатных (от атмосферной коррозии) Лакокрасочные, асфальтобитумные, полиэтиленовые 5. Электрохимическая защита Катодной поляризацией Анодной поляризацией

Защита металлов от коррозии в растворах кислот Катодная поляризация: Условие протекание процесса коррозии: Обратимый Защита металлов от коррозии в растворах кислот Катодная поляризация: Условие протекание процесса коррозии: Обратимый потенциал водородного электрода при 25 0 С и различных значениях PH среды и парциального давления кислорода PH 2, атм (VH 2)обр, В, при p. H среды 0 7 +0, 18 6 0, 228 0 0, 414 14 -0, 641 -0, 828

Схема катодного процесса с водородной поляризацией Разрядка водородных ионов Рекомбинация водородных атомов Электрохимическая десорбция Схема катодного процесса с водородной поляризацией Разрядка водородных ионов Рекомбинация водородных атомов Электрохимическая десорбция

1. Применение достаточно устойчивых металлов и сплавов. Термодинамическ и устойчивых Медь и благородные металлы 1. Применение достаточно устойчивых металлов и сплавов. Термодинамическ и устойчивых Медь и благородные металлы в соляной и серной кислоте Склонных к пассивированию Стали в концентрированных растворах серной и азотной кислоты Образующие труднорастворимые пленки Свинец в серной кислоте. Чистых по катодным примесям 2. Введением в растворы кислот добавок, уменьшающих скорость коррозии в результате повышения перенапряжения водорода Травильных присадок ЧМ к H 2 SO 4 и ПБ к HCl при травлении окалины с углеродистых и низколегированных сталей 3. Нанесение кислотостойких покрытий Металлические кремния термодиффузионным методом для повышения стойкости углеродистых сталей в HNO 3 и HCL Неметаллические (неорганические) Неметаллические (органические) кислотостойких эмалей полиэтилена, фторопласта 3, эпоксидных, каучуковых

Методы борьбы с подземной коррозией металлов В подавляющем большинстве случаев, за исключением очень сухих Методы борьбы с подземной коррозией металлов В подавляющем большинстве случаев, за исключением очень сухих почв и грунтов, подземная коррозия металлов протекает по электрохимическому механизму. Наиболее характерным катодным процессом в подземных условиях является кислородная деполяризация с преобладанием торможения транспорта кислорода к металлу. Подземная коррозия металлов. Грунтовая Коррозия блуждающими токами

Методы борьбы с подземной грунтовой коррозией металлов 1) Нанесение защитных изолирующих покрытий (битумных покрытий, Методы борьбы с подземной грунтовой коррозией металлов 1) Нанесение защитных изолирующих покрытий (битумных покрытий, покрытия на основе липких поливинилхлоридных и полиэтиленовых лент, каменноугольно-пековые покрытия); 2) Электрохимической катодной защитой от внешнего источника постоянного тока (аккумуляторных батарей, генераторов постоянного тока) или при помощи протекторов (металлов с более отрицательным потенциалом таких, как магний, цинк, алюминий); 3) Созданием искусственной среды, нефтемаслоочистительных заводов); замедляющей развитие коррозии (отходы

Методы борьбы с подземной коррозией металлов блуждающими токами 1) Борьба с утечкой токов; 2) Методы борьбы с подземной коррозией металлов блуждающими токами 1) Борьба с утечкой токов; 2) Дренажная установка; 3) Токоотводы и секционирование.

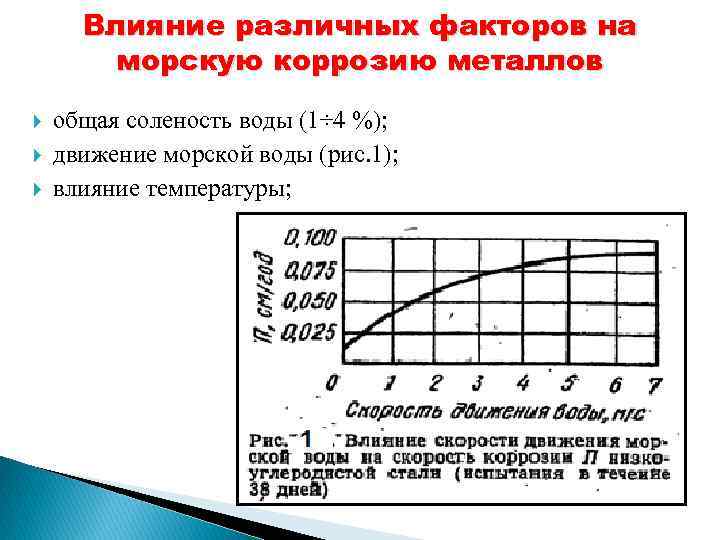

Влияние различных факторов на морскую коррозию металлов общая соленость воды (1÷ 4 %); движение Влияние различных факторов на морскую коррозию металлов общая соленость воды (1÷ 4 %); движение морской воды (рис. 1); влияние температуры;

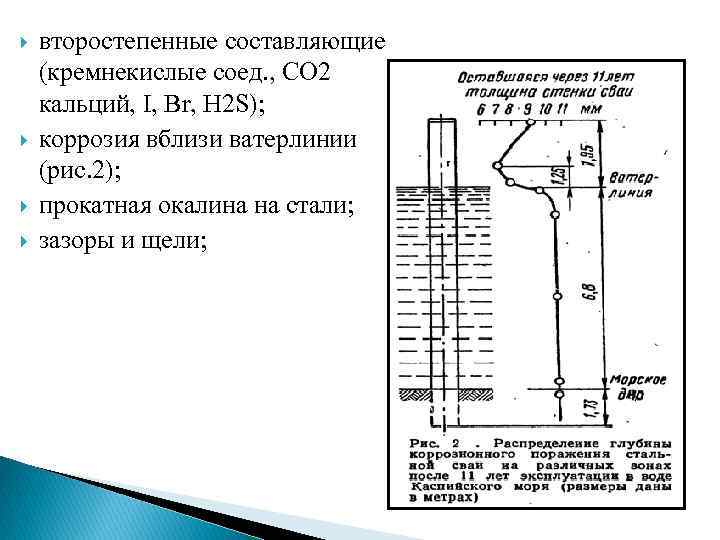

второстепенные составляющие (кремнекислые соед. , СО 2 кальций, I, Br, H 2 S); второстепенные составляющие (кремнекислые соед. , СО 2 кальций, I, Br, H 2 S); коррозия вблизи ватерлинии (рис. 2); прокатная окалина на стали; зазоры и щели;

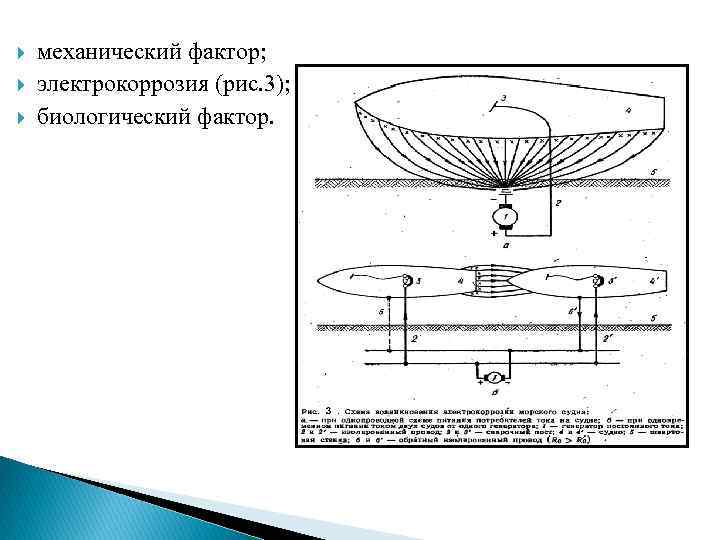

механический фактор; электрокоррозия (рис. 3); биологический фактор. механический фактор; электрокоррозия (рис. 3); биологический фактор.

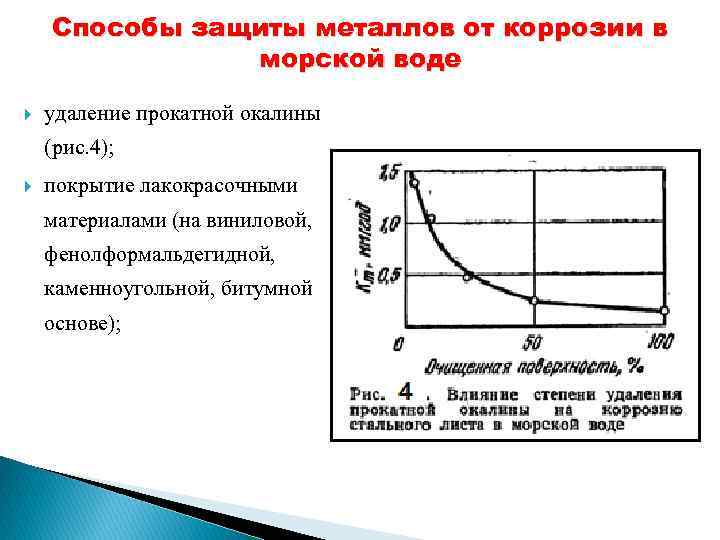

Способы защиты металлов от коррозии в морской воде удаление прокатной окалины (рис. 4); покрытие Способы защиты металлов от коррозии в морской воде удаление прокатной окалины (рис. 4); покрытие лакокрасочными материалами (на виниловой, фенолформальдегидной, каменноугольной, битумной основе);

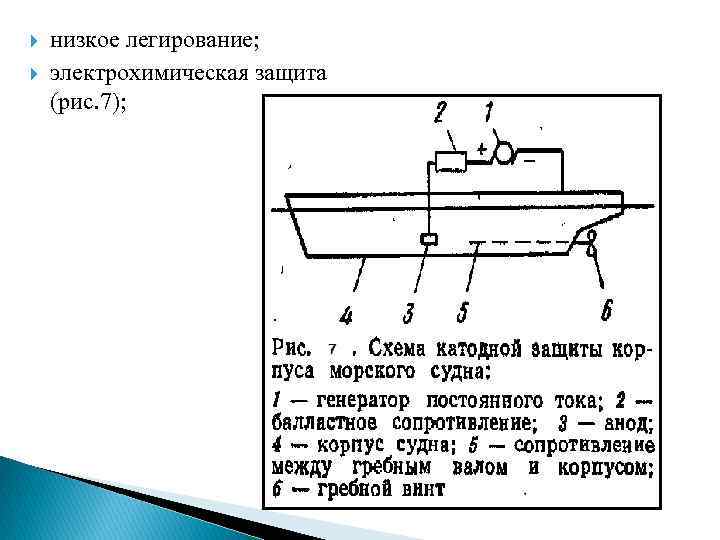

низкое легирование; электрохимическая защита (рис. 7); низкое легирование; электрохимическая защита (рис. 7);

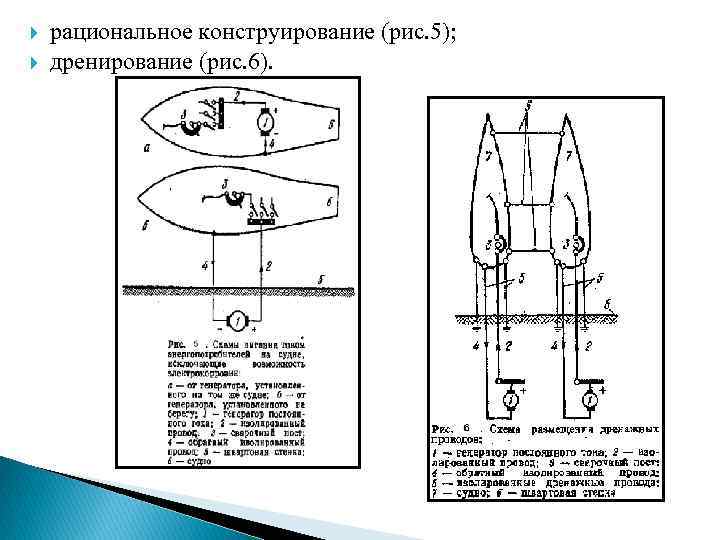

рациональное конструирование (рис. 5); дренирование (рис. 6). рациональное конструирование (рис. 5); дренирование (рис. 6).

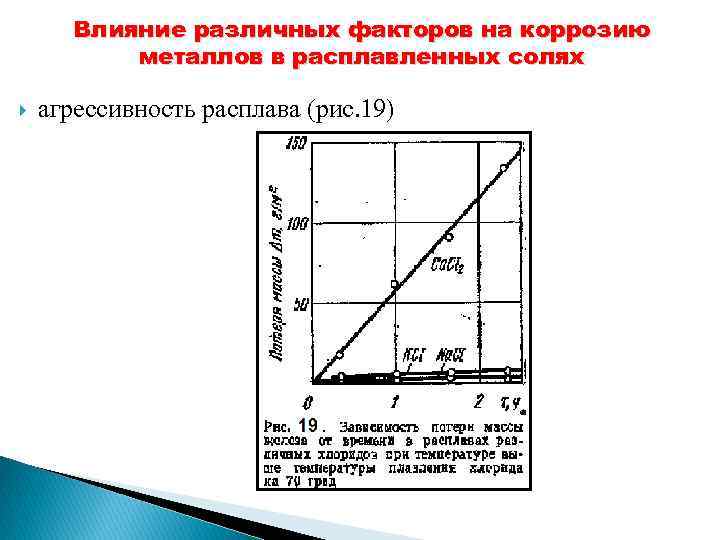

Влияние различных факторов на коррозию металлов в расплавленных солях агрессивность расплава (рис. 19) Влияние различных факторов на коррозию металлов в расплавленных солях агрессивность расплава (рис. 19)

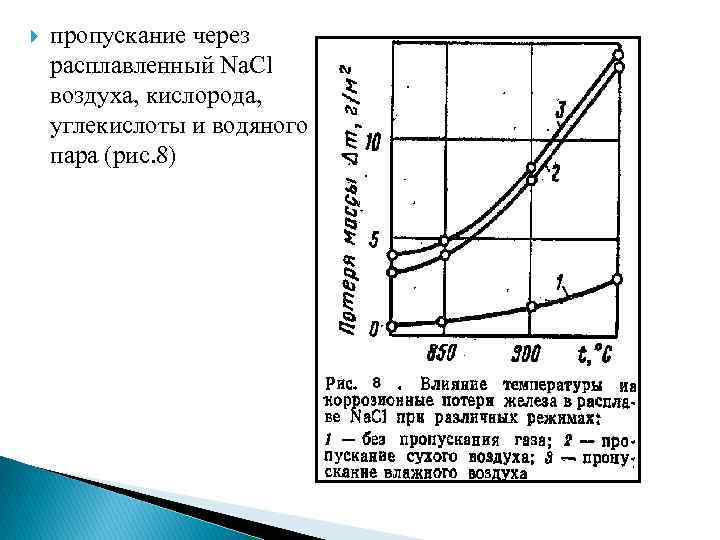

пропускание через расплавленный Na. Cl воздуха, кислорода, углекислоты и водяного пара (рис. 8) пропускание через расплавленный Na. Cl воздуха, кислорода, углекислоты и водяного пара (рис. 8)

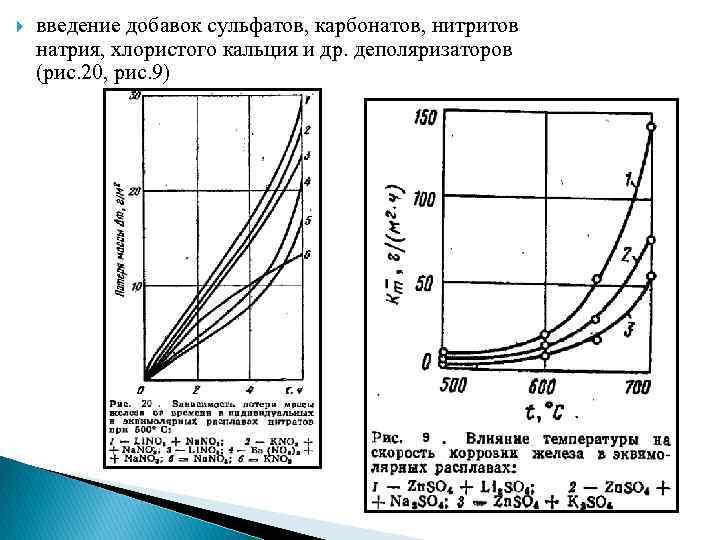

введение добавок сульфатов, карбонатов, нитритов натрия, хлористого кальция и др. деполяризаторов (рис. 20, введение добавок сульфатов, карбонатов, нитритов натрия, хлористого кальция и др. деполяризаторов (рис. 20, рис. 9)

повышение температуры (рис. 10, рис. 11); повышение температуры (рис. 10, рис. 11);

повышение содержания хрома в стали. повышение содержания хрома в стали.

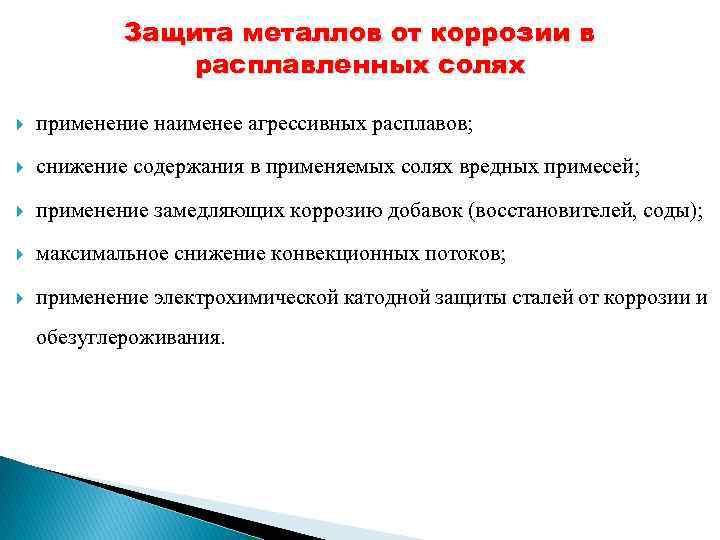

Защита металлов от коррозии в расплавленных солях применение наименее агрессивных расплавов; снижение содержания в Защита металлов от коррозии в расплавленных солях применение наименее агрессивных расплавов; снижение содержания в применяемых солях вредных примесей; применение замедляющих коррозию добавок (восстановителей, соды); максимальное снижение конвекционных потоков; применение электрохимической катодной защиты сталей от коррозии и обезуглероживания.

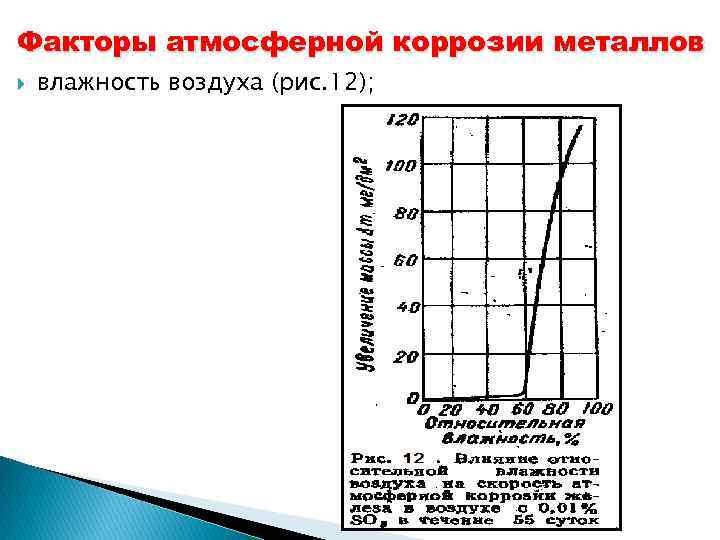

Факторы атмосферной коррозии металлов влажность воздуха (рис. 12); Факторы атмосферной коррозии металлов влажность воздуха (рис. 12);

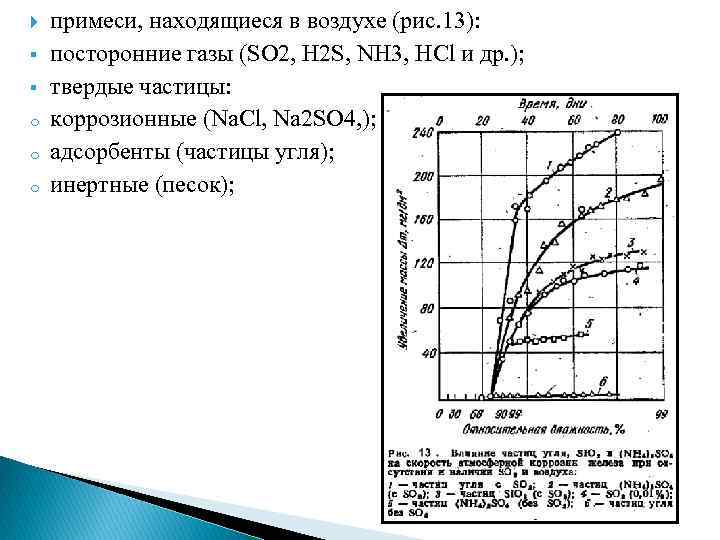

§ § o o o примеси, находящиеся в воздухе (рис. 13): посторонние газы § § o o o примеси, находящиеся в воздухе (рис. 13): посторонние газы (SO 2, H 2 S, NH 3, HCl и др. ); твердые частицы: коррозионные (Na. Cl, Na 2 SO 4, ); адсорбенты (частицы угля); инертные (песок);

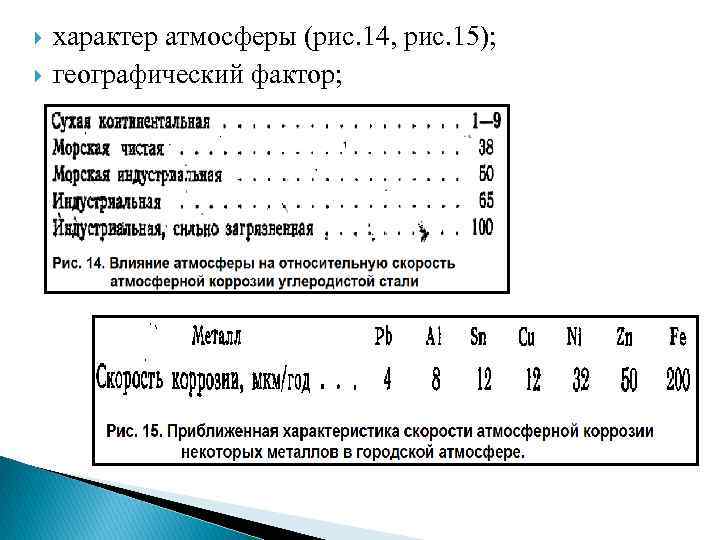

характер атмосферы (рис. 14, рис. 15); географический фактор; характер атмосферы (рис. 14, рис. 15); географический фактор;

образующиеся продукты атмосферной коррозии металлов, оставшиеся на металле (рис. 16); катодные включения (рис. образующиеся продукты атмосферной коррозии металлов, оставшиеся на металле (рис. 16); катодные включения (рис. 17);

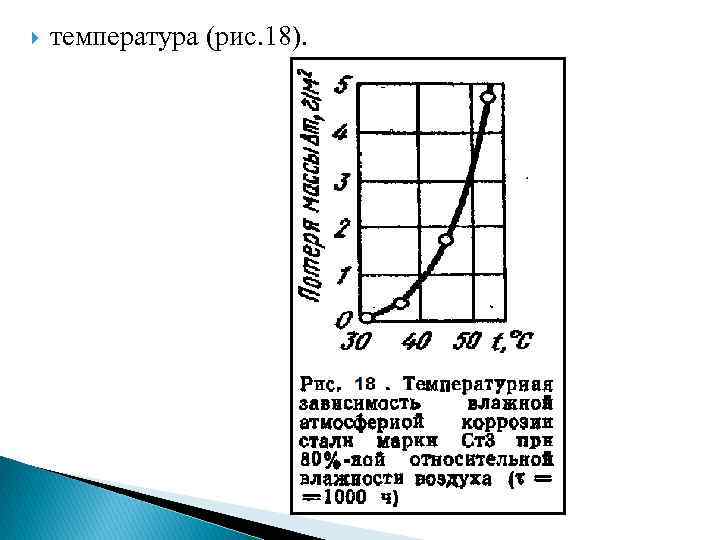

температура (рис. 18). температура (рис. 18).

Методы защиты металлов от атмосферной коррозии § o o o нанесение защитных неметаллических (смазки, Методы защиты металлов от атмосферной коррозии § o o o нанесение защитных неметаллических (смазки, лакокрасочные) и металлических (цинковых, никелевых) покрытий; превращение поверхностного слоя металла в химическое соединение (окисел фосфата), обладающее защитными свойствами; методы, воздействующие на контролирующие процессы влажной атмосферной коррозии: торможение анодного электродного процесса коррозии: путем легирования стали легко пассивирующимися металлами (Cr, Al, Ti, Ni); катодными добавками (Cu); введением пассивирующих (окислительных) пигментов в лакокрасочные материалы и смазки (цинк-хроматного пигмента); уменьшение слоя электролита на поверхности корродирующего металла: путем уменьшения влажности воздуха (осушки); затруднения конденсации влаги (отапливанием помещений); уменьшения загрязненности воздуха.

Повышение коррозионной стойкости металлов и сплавов на основе повышения их пассивности Пассивность металлов - Повышение коррозионной стойкости металлов и сплавов на основе повышения их пассивности Пассивность металлов - состояние довольно высокой коррозионной стойкости, вызванное торможением анодного электрохимической коррозии. Основные причины повышения коррозионной стойкости металлов: q термодинамическая устойчивость металла; q отсутствие в электролите деполяризатора; q затруднённость доставки деполяризатора к поверхности металла; q сильное торможение протекания катодного процесса

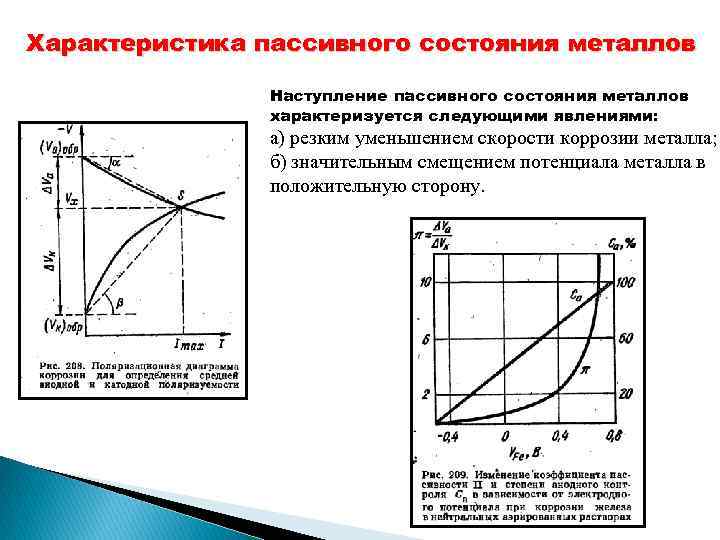

Характеристика пассивного состояния металлов Наступление пассивного состояния металлов характеризуется следующими явлениями: а) резким уменьшением Характеристика пассивного состояния металлов Наступление пассивного состояния металлов характеризуется следующими явлениями: а) резким уменьшением скорости коррозии металла; б) значительным смещением потенциала металла в положительную сторону.

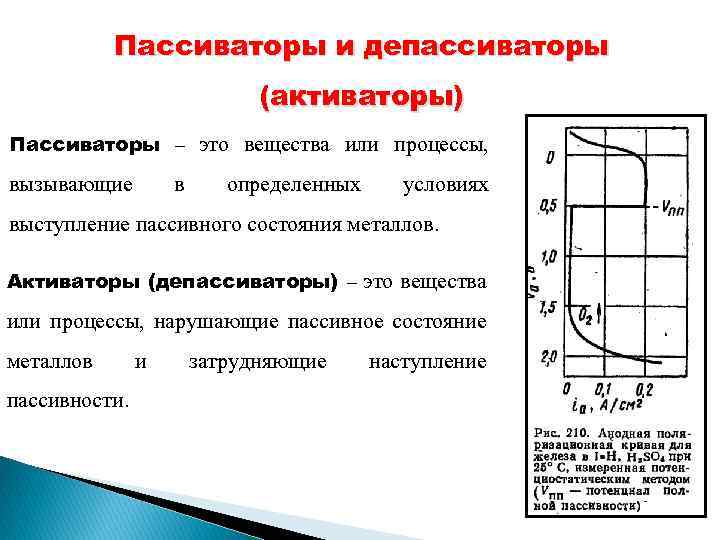

Пассиваторы и депассиваторы (активаторы) Пассиваторы – это вещества или процессы, вызывающие в определенных условиях Пассиваторы и депассиваторы (активаторы) Пассиваторы – это вещества или процессы, вызывающие в определенных условиях выступление пассивного состояния металлов. Активаторы (депассиваторы) – это вещества или процессы, нарушающие пассивное состояние металлов пассивности. и затрудняющие наступление

Пленочная теория пассивности металлов Согласно этой теории пассивное состояние металла обуславливается присутствием на его Пленочная теория пассивности металлов Согласно этой теории пассивное состояние металла обуславливается присутствием на его поверхности окисных плёнок.

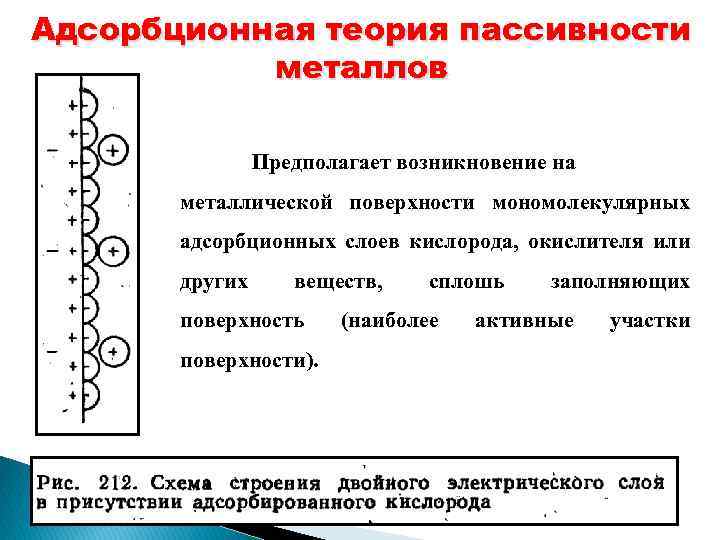

Адсорбционная теория пассивности металлов Предполагает возникновение на металлической поверхности мономолекулярных адсорбционных слоев кислорода, окислителя Адсорбционная теория пассивности металлов Предполагает возникновение на металлической поверхности мономолекулярных адсорбционных слоев кислорода, окислителя или других веществ, поверхность поверхности). сплошь (наиболее заполняющих активные участки

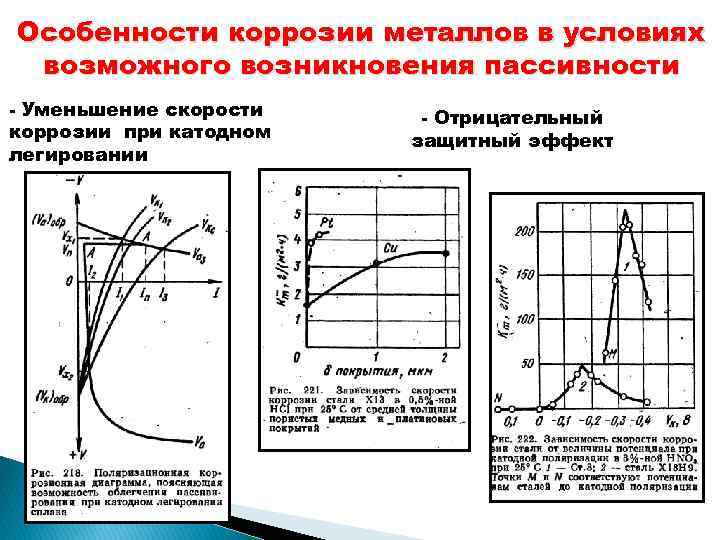

Особенности коррозии металлов в условиях возможного возникновения пассивности - Уменьшение скорости коррозии при катодном Особенности коррозии металлов в условиях возможного возникновения пассивности - Уменьшение скорости коррозии при катодном легировании - Отрицательный защитный эффект

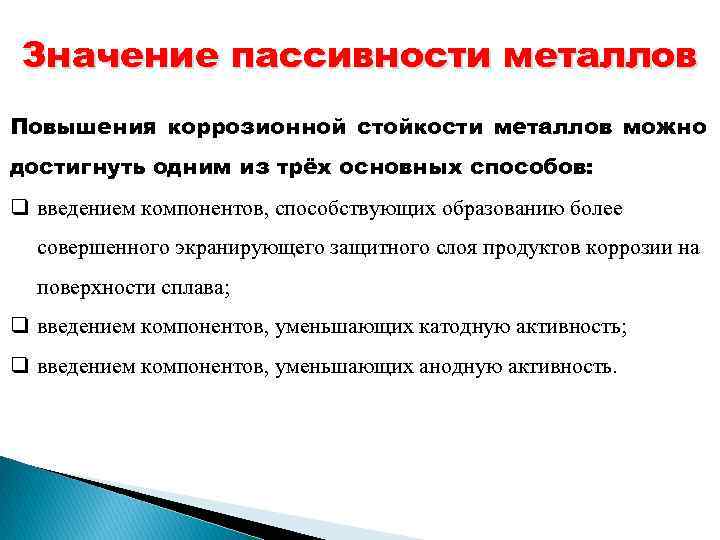

Значение пассивности металлов Повышения коррозионной стойкости металлов можно достигнуть одним из трёх основных способов: Значение пассивности металлов Повышения коррозионной стойкости металлов можно достигнуть одним из трёх основных способов: q введением компонентов, способствующих образованию более совершенного экранирующего защитного слоя продуктов коррозии на поверхности сплава; q введением компонентов, уменьшающих катодную активность; q введением компонентов, уменьшающих анодную активность.

Технология и техника противокоррозионной защиты при бурении на нефть и газ Вышка БУ Стол Технология и техника противокоррозионной защиты при бурении на нефть и газ Вышка БУ Стол ротора Объекты подверженные коррозионному разрушению Бурильные трубы ОК

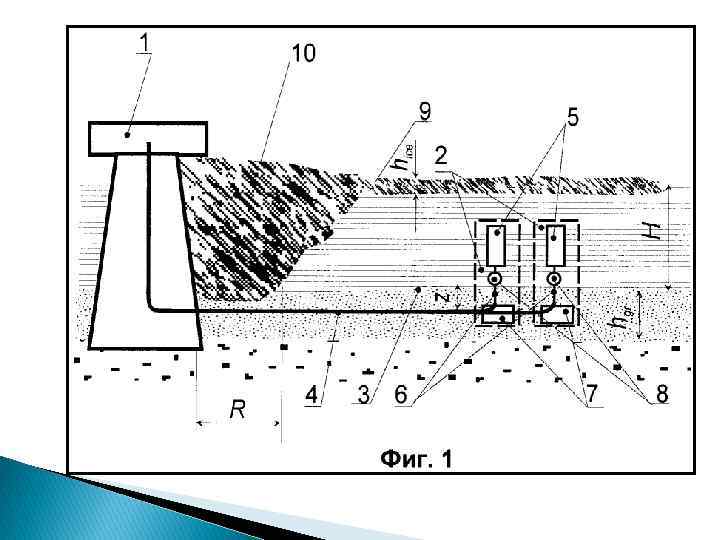

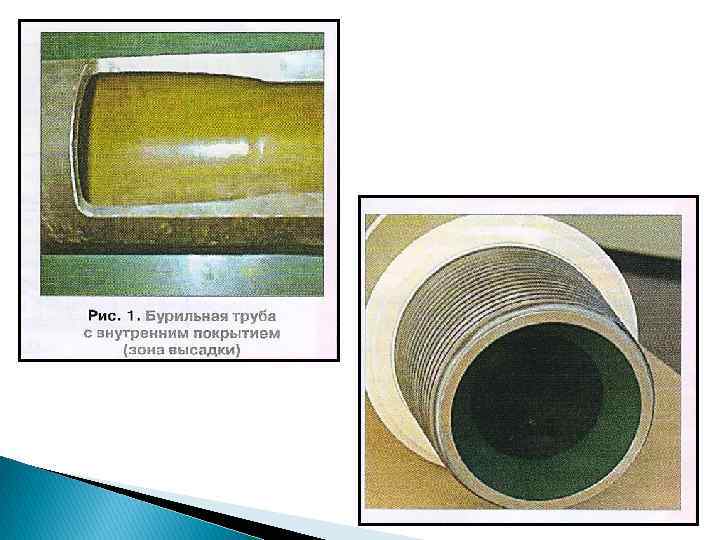

Основные методы предотвращения коррозии бурового оборудования Протекторная защита Применение лакокрасочных покрытий Применение специальных покрытий Основные методы предотвращения коррозии бурового оборудования Протекторная защита Применение лакокрасочных покрытий Применение специальных покрытий (эпоксидные смолы, порошковые полимеры и. д. )

Спасибо за внимание Спасибо за внимание
