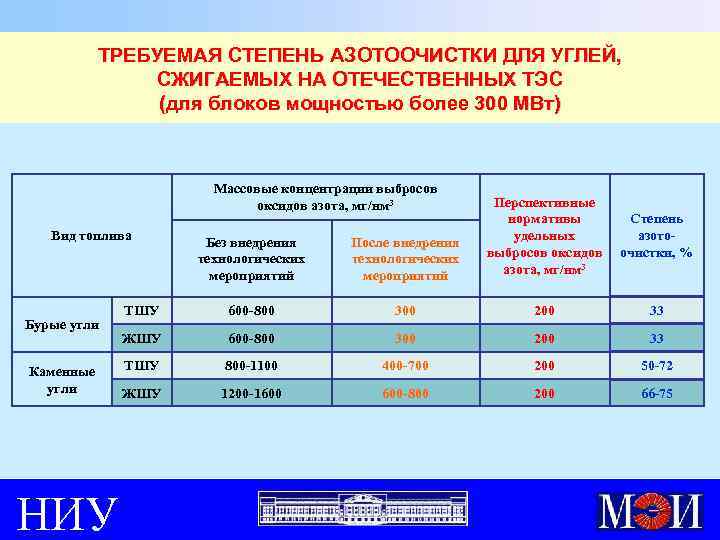

ТРЕБУЕМАЯ СТЕПЕНЬ АЗОТООЧИСТКИ ДЛЯ УГЛЕЙ, СЖИГАЕМЫХ НА ОТЕЧЕСТВЕННЫХ ТЭС (для блоков мощностью более 300 МВт) Массовые концентрации выбросов оксидов азота, мг/нм 3 Без внедрения технологических мероприятий После внедрения технологических мероприятий Перспективные нормативы удельных выбросов оксидов азота, мг/нм 3 ТШУ 600 -800 300 200 33 ЖШУ 600 -800 300 200 33 ТШУ 800 -1100 400 -700 200 50 -72 ЖШУ 1200 -1600 600 -800 200 66 -75 Вид топлива Бурые угли Каменные угли НИУ Степень азотоочистки, %

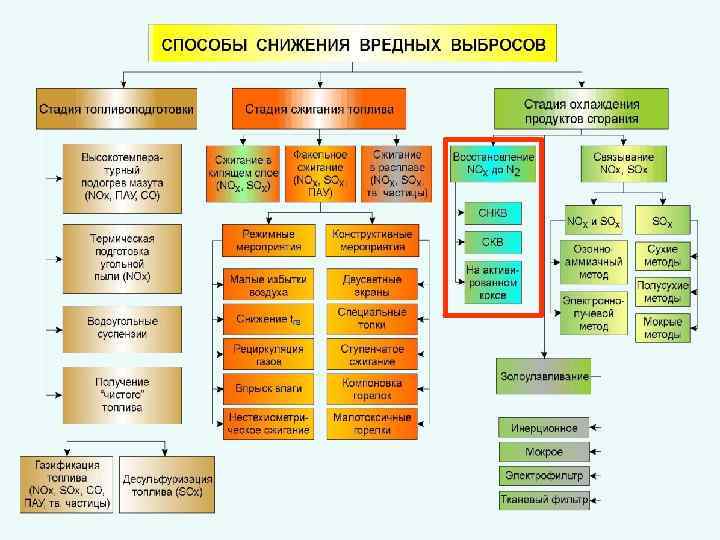

ВТОРИЧНЫЕ МЕРОПРИЯТИЯ ПО СНИЖЕНИЮ ВЫБРОСОВ NOX Методы восстановления оксидов азота до N 2 на стадии охлаждения продуктов сгорания: Øселективное некаталитическое восстановление (СНКВ) - 30 - 40%, Øселективное каталитическое восстановление (СКВ) - до 80 - 95%. НИУ

СЕЛЕКТИВНОЕ НЕКАТАЛИТИЧЕСКОЕ ВОССТАНОВЛЕНИЕ ОКСИДОВ АЗОТА (СНКВ)

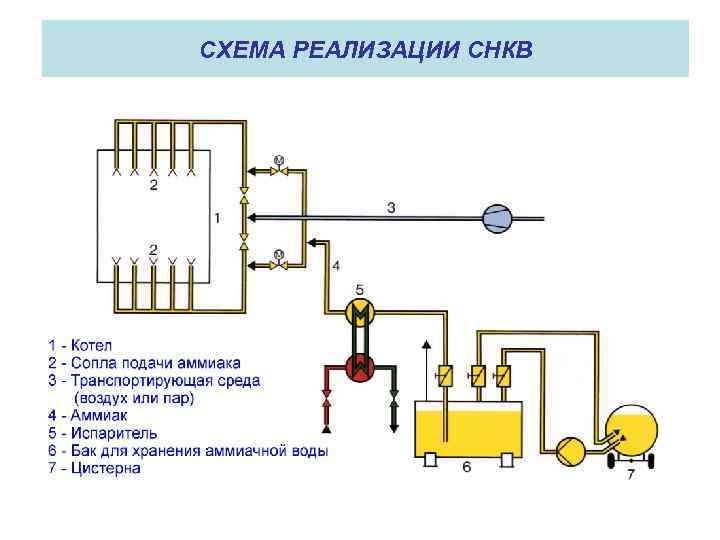

СХЕМА РЕАЛИЗАЦИИ СНКВ

ВЛИЯНИЕ ТЕМПЕРАТУРЫ И МОЛЬНОГО СООТНОШЕНИЯ НА ЭФФЕКТИВНОСТЬ СНКВ - мольное соотношение (1, 05 – 1, 1)

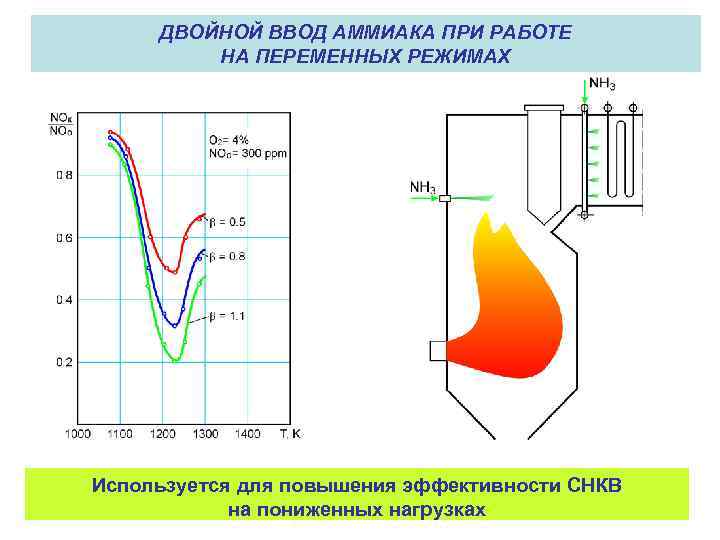

ДВОЙНОЙ ВВОД АММИАКА ПРИ РАБОТЕ НА ПЕРЕМЕННЫХ РЕЖИМАХ Используется для повышения эффективности СНКВ на пониженных нагрузках

СХЕМА РЕАГИРОВАНИЯ АММИАКА Лимитирующая стадия (концентрации О, ОН, Н резко уменьшается при снижении температуры) Присутствие в газах О, ОН, Н увеличивает долю реагирования аммиака

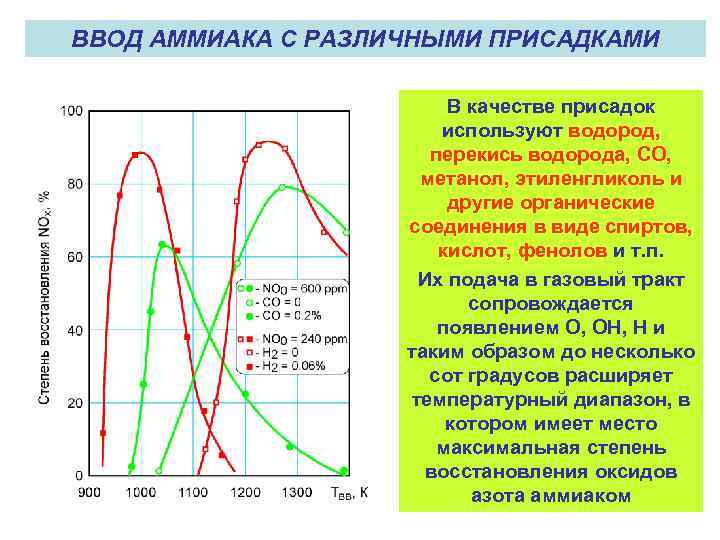

ВВОД АММИАКА С РАЗЛИЧНЫМИ ПРИСАДКАМИ В качестве присадок используют водород, перекись водорода, СО, метанол, этиленгликоль и другие органические соединения в виде спиртов, кислот, фенолов и т. п. Их подача в газовый тракт сопровождается появлением О, ОН, Н и таким образом до несколько сот градусов расширяет температурный диапазон, в котором имеет место максимальная степень восстановления оксидов азота аммиаком

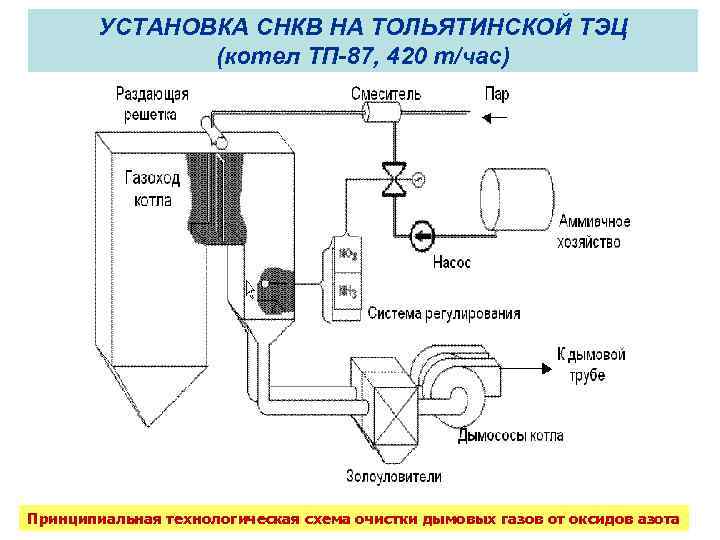

УСТАНОВКА СНКВ НА ТОЛЬЯТИНСКОЙ ТЭЦ (котел ТП-87, 420 т/час) Принципиальная технологическая схема очистки дымовых газов от оксидов азота

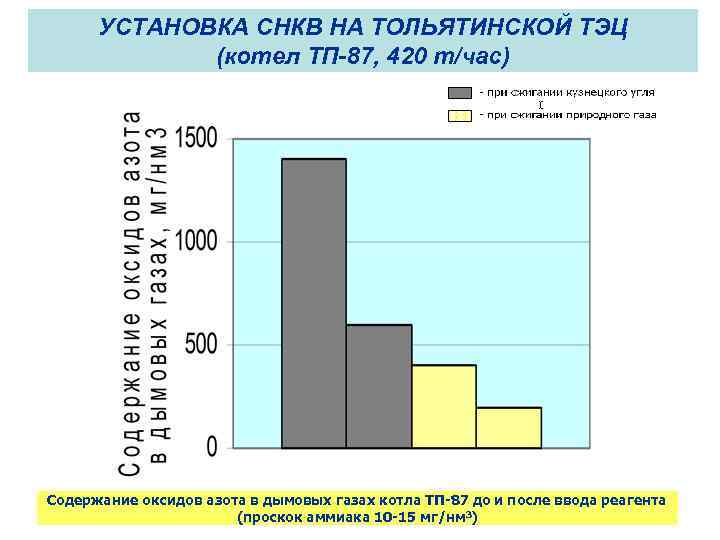

УСТАНОВКА СНКВ НА ТОЛЬЯТИНСКОЙ ТЭЦ (котел ТП-87, 420 т/час) Содержание оксидов азота в дымовых газах котла ТП-87 до и после ввода реагента (проскок аммиака 10 -15 мг/нм 3)

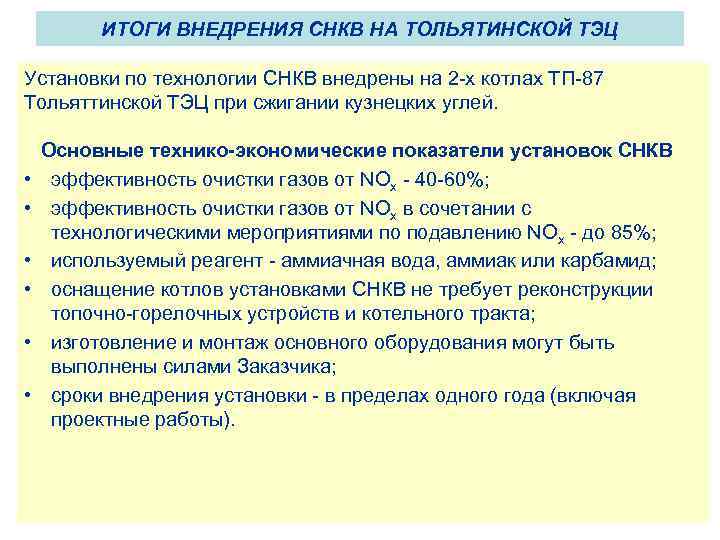

ИТОГИ ВНЕДРЕНИЯ СНКВ НА ТОЛЬЯТИНСКОЙ ТЭЦ Установки по технологии СНКВ внедрены на 2 -х котлах ТП-87 Тольяттинской ТЭЦ при сжигании кузнецких углей. Основные технико-экономические показатели установок СНКВ • эффективность очистки газов от NOx - 40 -60%; • эффективность очистки газов от NOx в сочетании с технологическими мероприятиями по подавлению NOx - до 85%; • используемый реагент - аммиачная вода, аммиак или карбамид; • оснащение котлов установками СНКВ не требует реконструкции топочно-горелочных устройств и котельного тракта; • изготовление и монтаж основного оборудования могут быть выполнены силами Заказчика; • сроки внедрения установки - в пределах одного года (включая проектные работы).

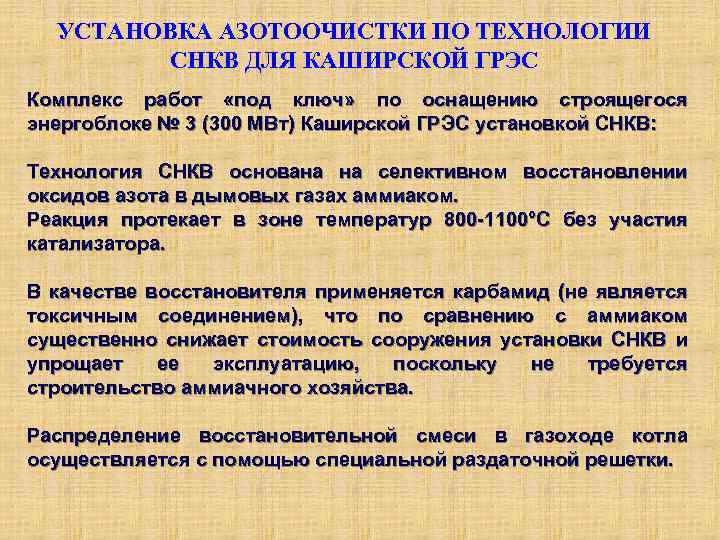

УСТАНОВКА АЗОТООЧИСТКИ ПО ТЕХНОЛОГИИ СНКВ ДЛЯ КАШИРСКОЙ ГРЭС Комплекс работ «под ключ» по оснащению строящегося энергоблоке № 3 (300 МВт) Каширской ГРЭС установкой СНКВ: Технология СНКВ основана на селективном восстановлении оксидов азота в дымовых газах аммиаком. Реакция протекает в зоне температур 800 -1100°С без участия катализатора. В качестве восстановителя применяется карбамид (не является токсичным соединением), что по сравнению с аммиаком существенно снижает стоимость сооружения установки СНКВ и упрощает ее эксплуатацию, поскольку не требуется строительство аммиачного хозяйства. Распределение восстановительной смеси в газоходе котла осуществляется с помощью специальной раздаточной решетки.

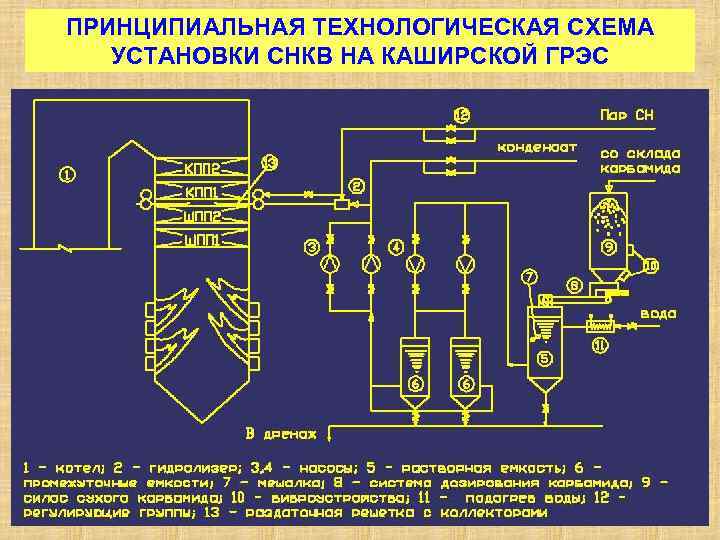

ПРИНЦИПИАЛЬНАЯ ТЕХНОЛОГИЧЕСКАЯ СХЕМА УСТАНОВКИ СНКВ НА КАШИРСКОЙ ГРЭС

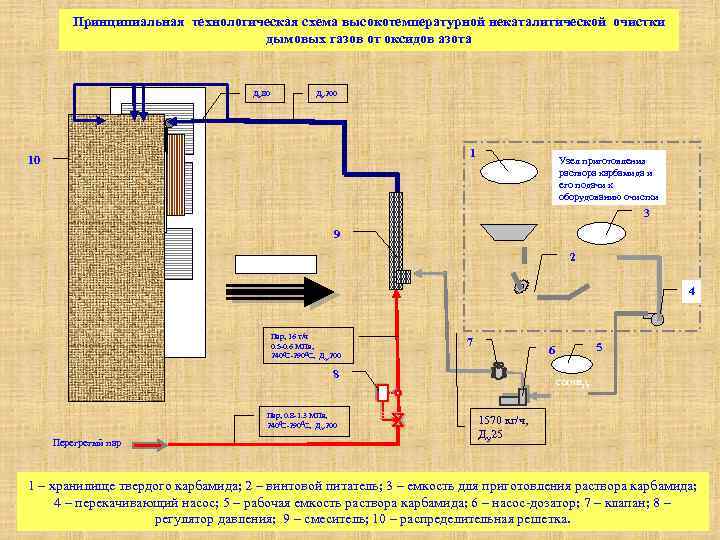

Принципиальная технологическая схема высокотемпературной некаталитической очистки дымовых газов от оксидов азота ДУ 80 ДУ 200 1 10 Узел приготовления раствора карбамида и его подачи к оборудованию очистки 3 9 2 К электрофильтру 4 Пар, 16 т/ч 0. 5 -0. 6 МПа, 2400 С-2900 С, ДУ 200 7 8 CO(NH 2)2 ПК-50 Пар, 0. 8 -1. 3 МПа, 2400 С-2900 С, ДУ 200 Перегретый пар 5 6 1570 кг/ч, ДУ 25 1 – хранилище твердого карбамида; 2 – винтовой питатель; 3 – емкость для приготовления раствора карбамида; 4 – перекачивающий насос; 5 – рабочая емкость раствора карбамида; 6 – насос-дозатор; 7 – клапан; 8 – регулятор давления; 9 – смеситель; 10 – распределительная решетка.

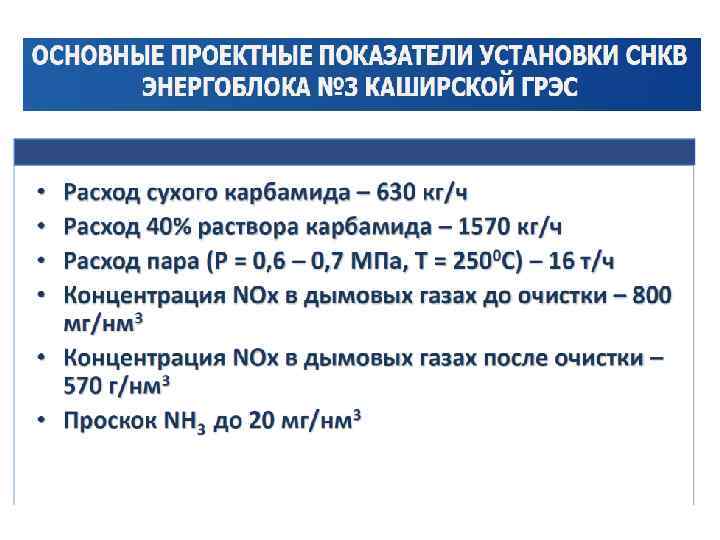

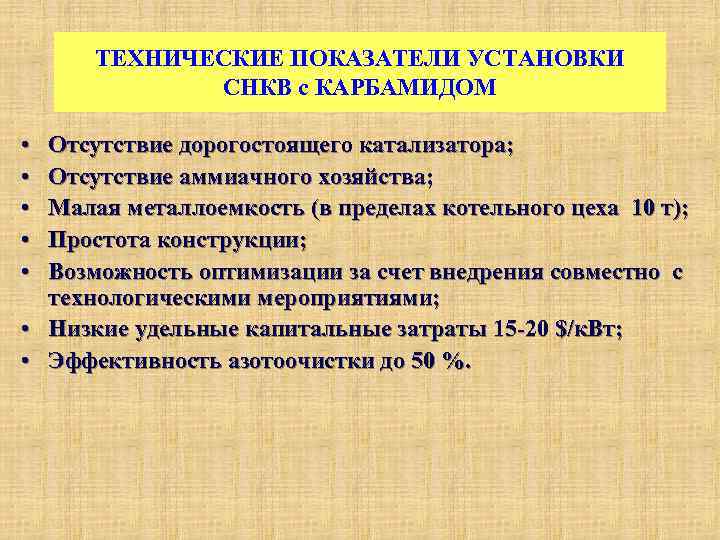

ТЕХНИЧЕСКИЕ ПОКАЗАТЕЛИ УСТАНОВКИ СНКВ с КАРБАМИДОМ • • • Отсутствие дорогостоящего катализатора; Отсутствие аммиачного хозяйства; Малая металлоемкость (в пределах котельного цеха 10 т); Простота конструкции; Возможность оптимизации за счет внедрения совместно с технологическими мероприятиями; • Низкие удельные капитальные затраты 15 -20 $/к. Вт; • Эффективность азотоочистки до 50 %.

Снижение выбросов NOx в атмосферу в результате внедрения установок некаталитической очистки
