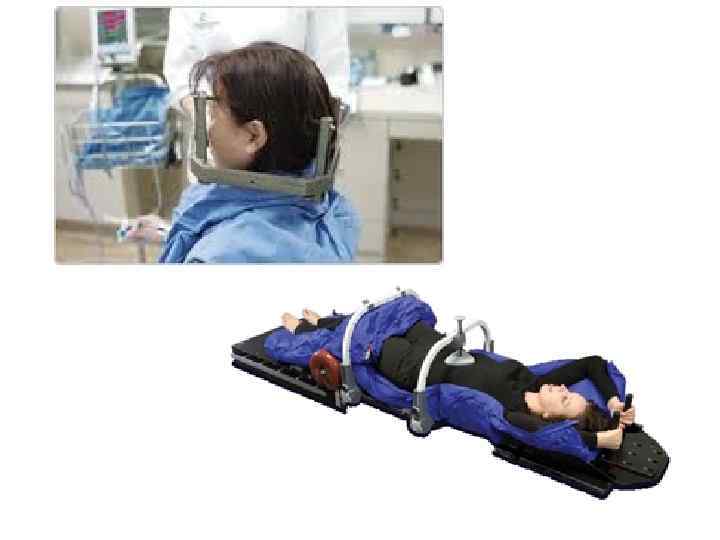

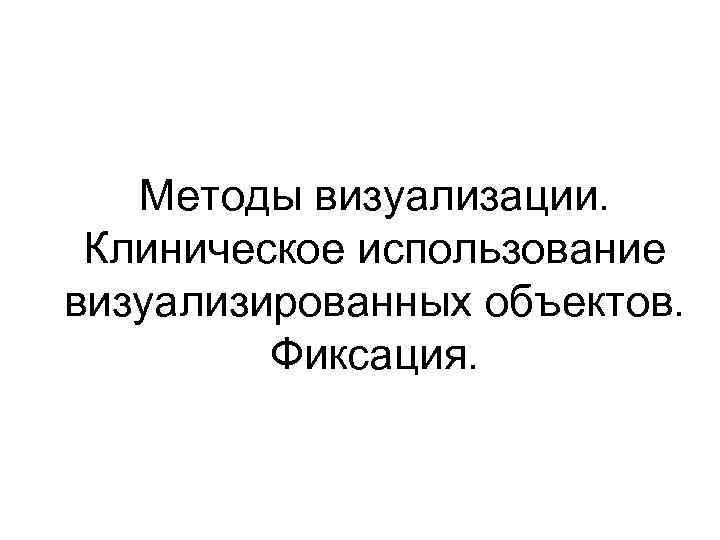

Методы визуализации. Клиническое использование визуализированных объектов. Фиксация.

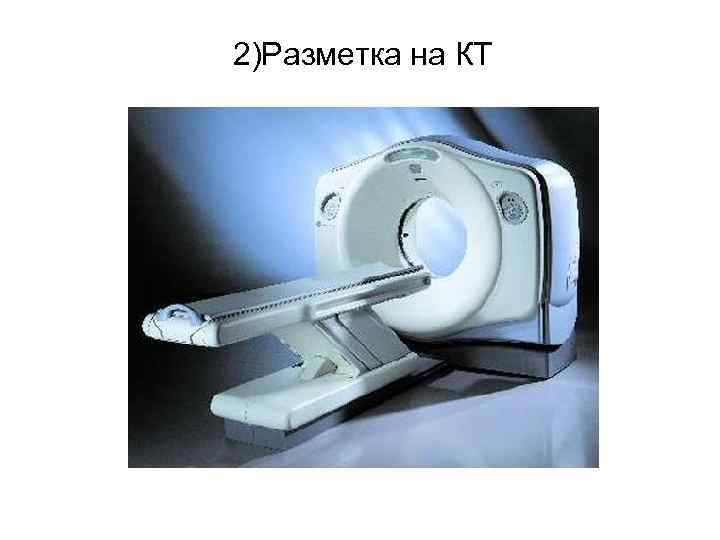

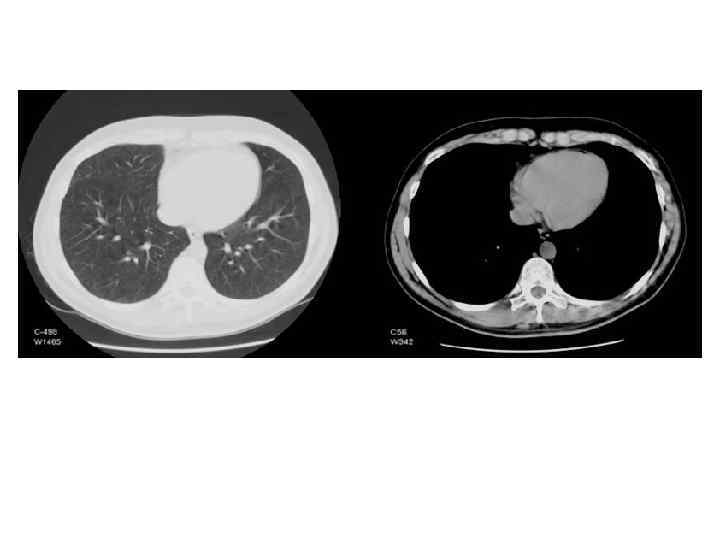

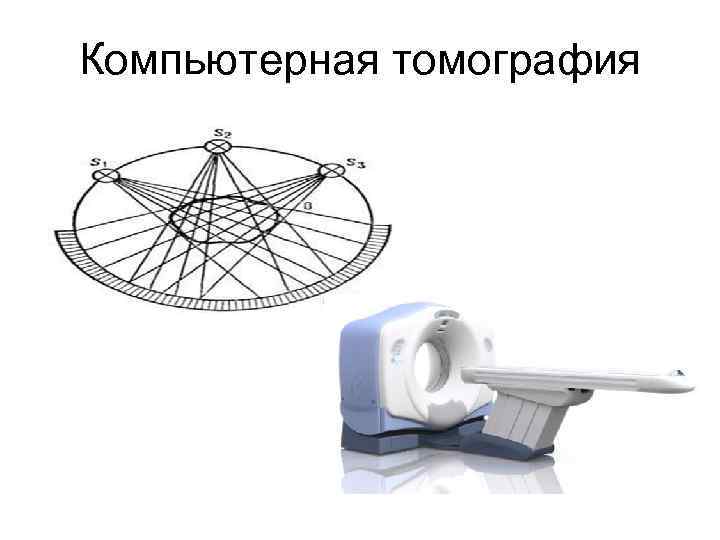

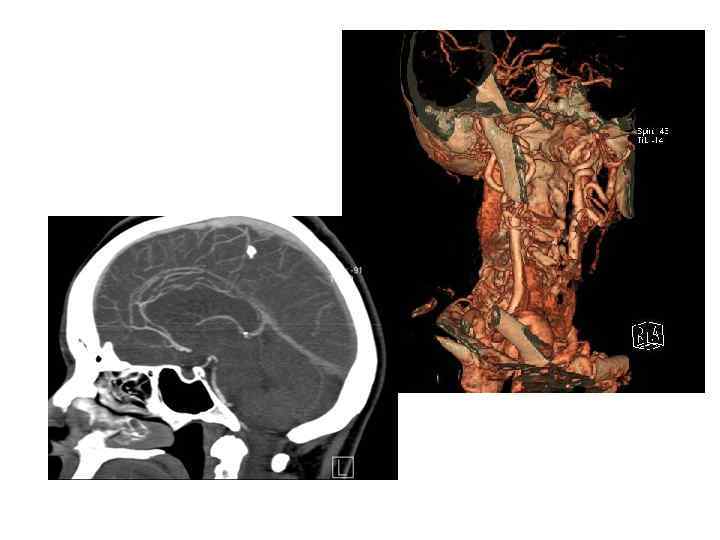

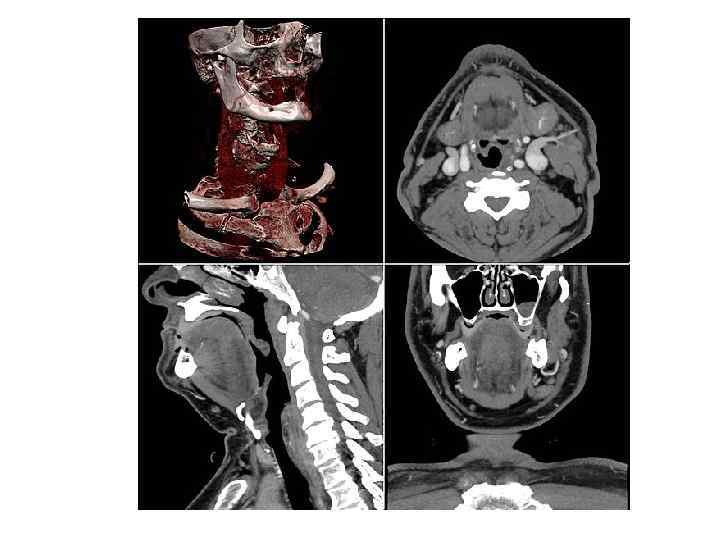

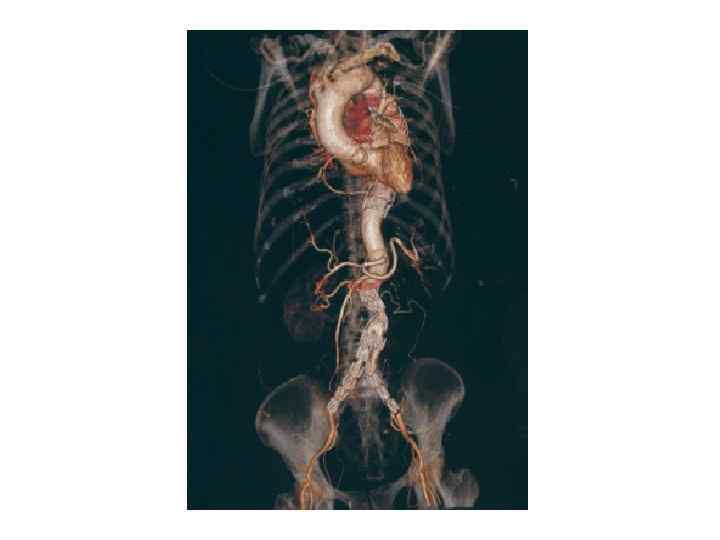

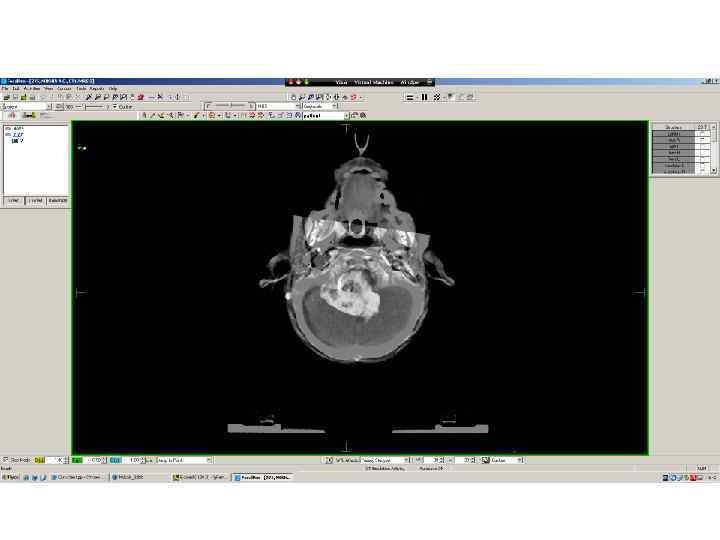

Компьютерная томография

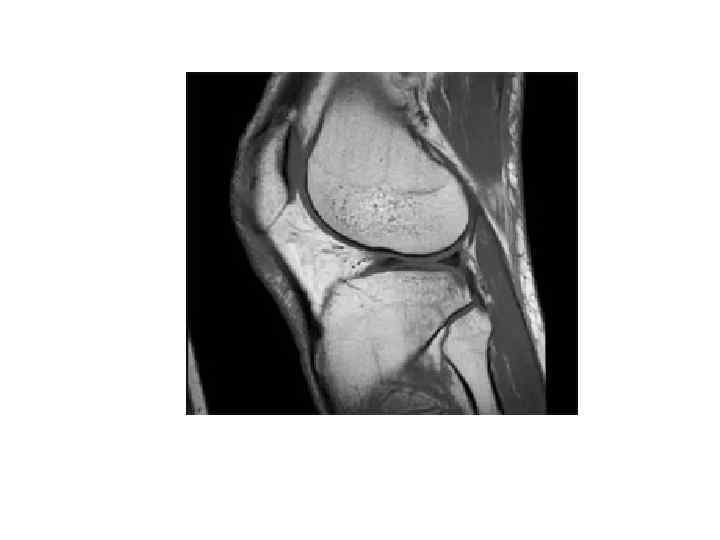

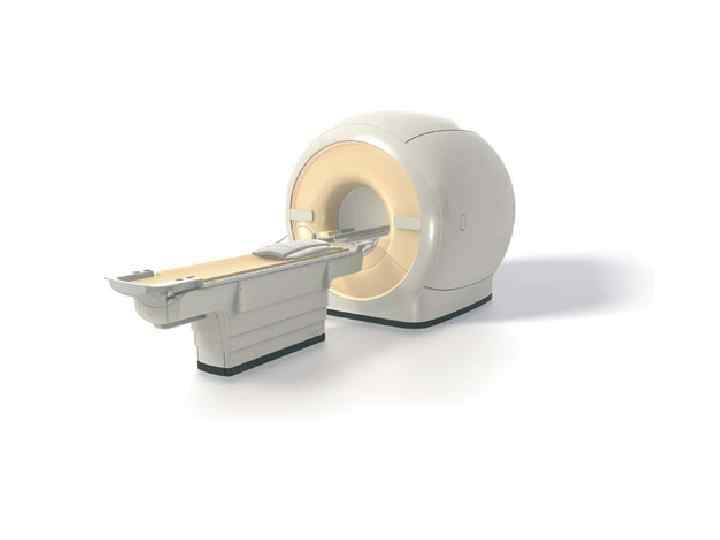

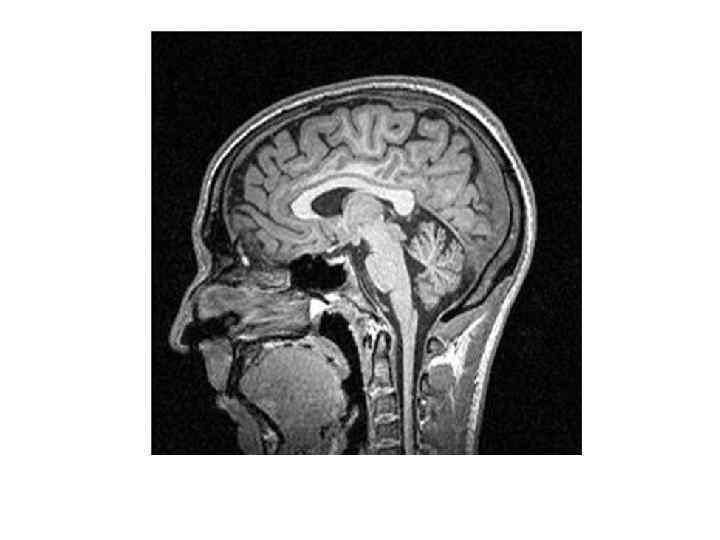

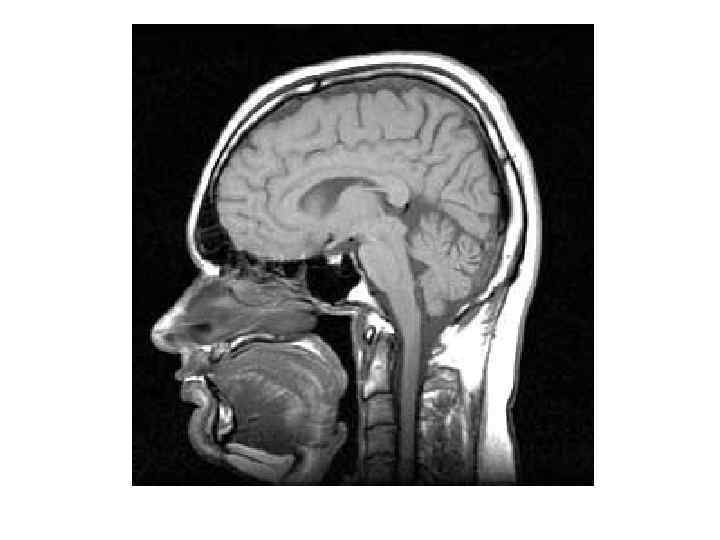

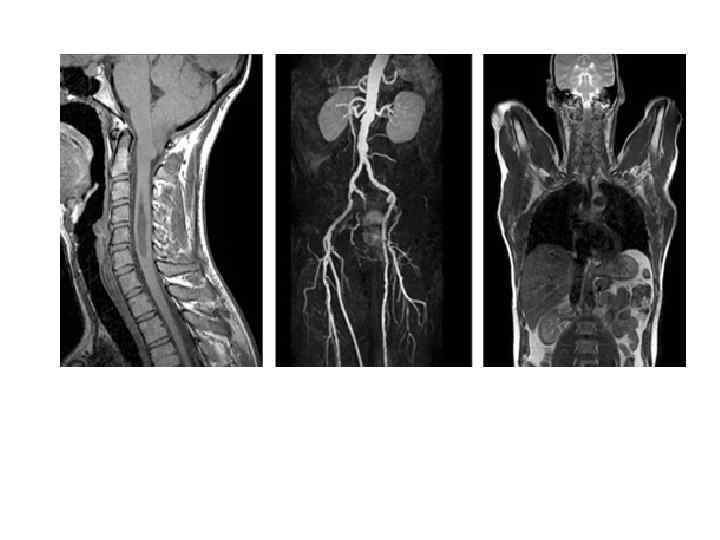

Магнитно-резонансная томография Томография позволяет визуализировать с высоким качеством головной, спинной мозг и другие внутренние органы. Современные методики МРТ делают возможным неинвазивно (без вмешательства) исследовать функцию органов — измерять скорость кровотока, тока спинномозговой жидкости, определять уровень диффузии в тканях, видеть активацию коры головного мозга при функционировании органов, за которые отвечает данный участок коры (функциональная МРТ).

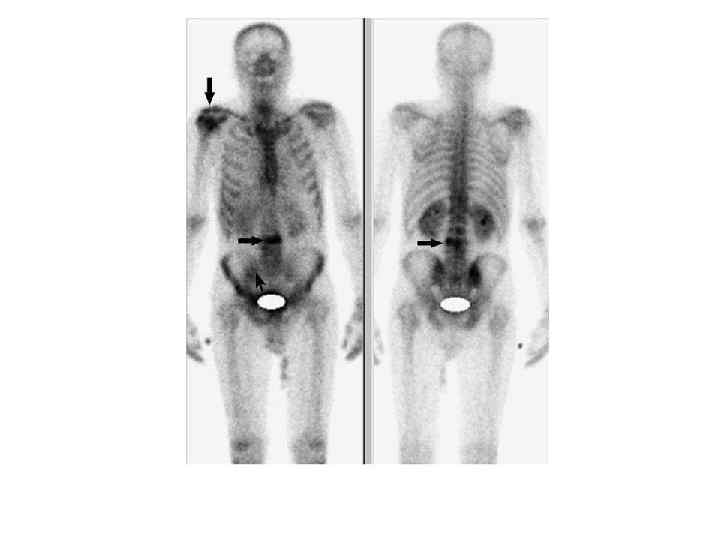

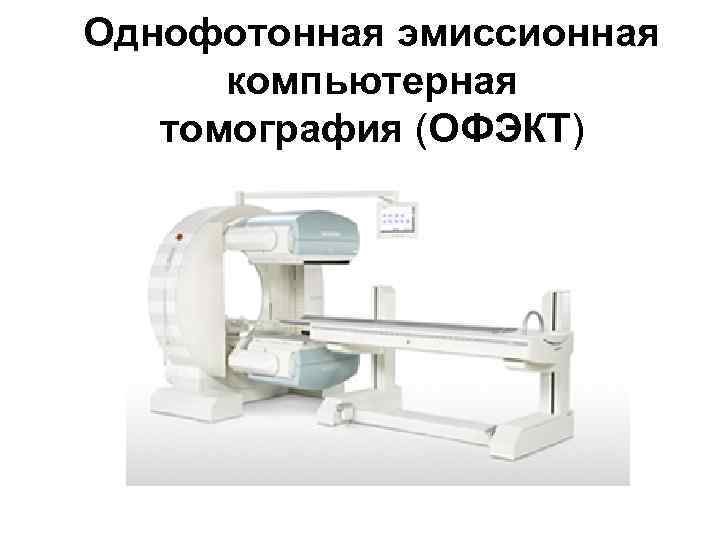

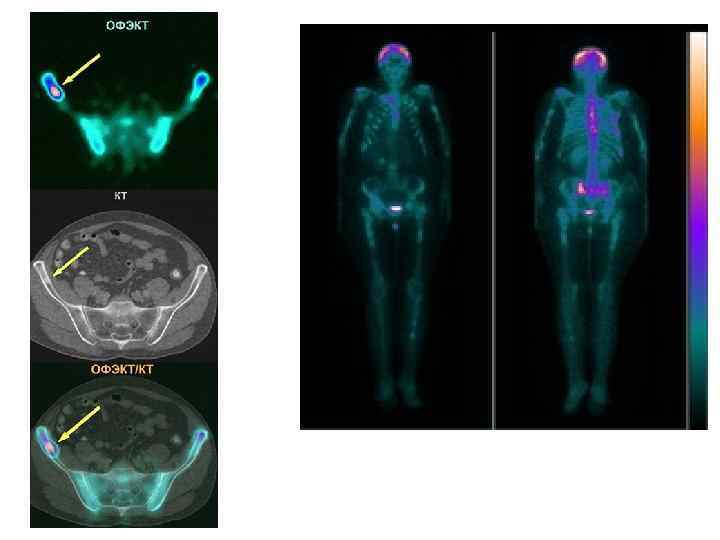

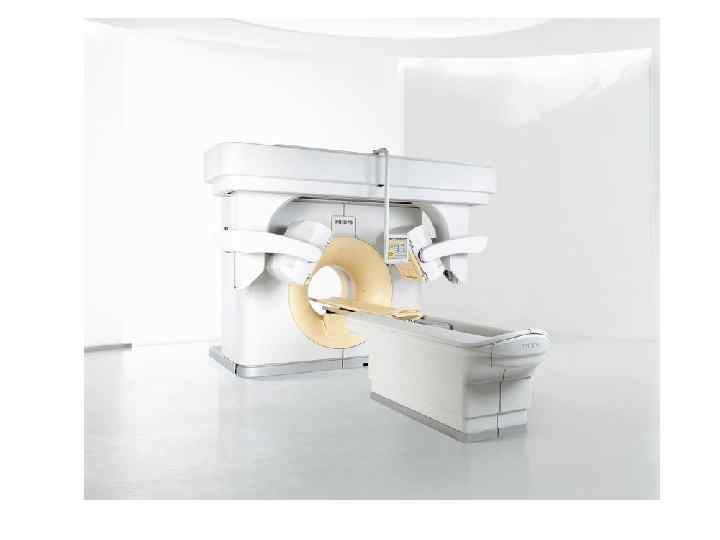

Однофотонная эмиссионная компьютерная томография (ОФЭКТ)

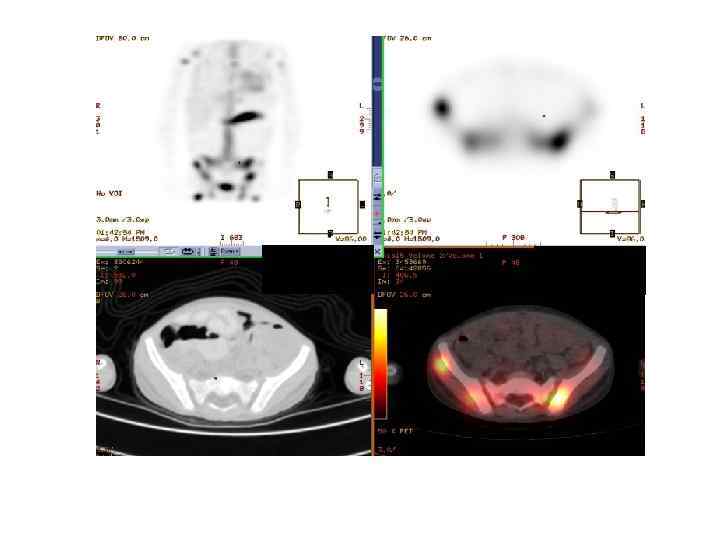

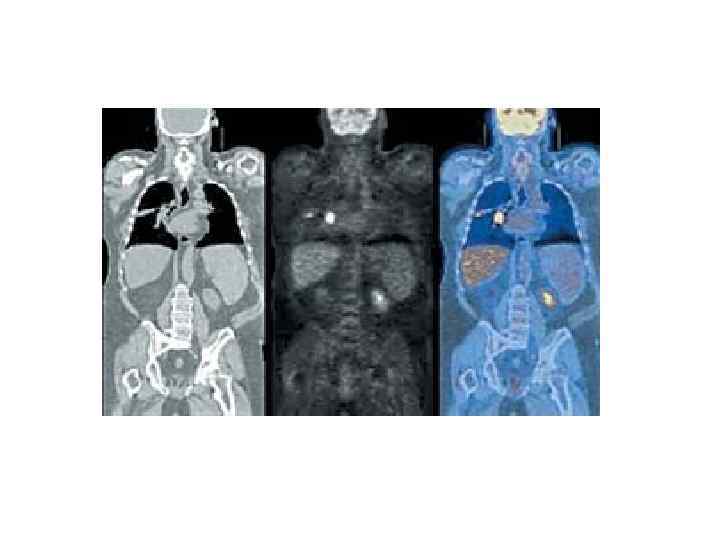

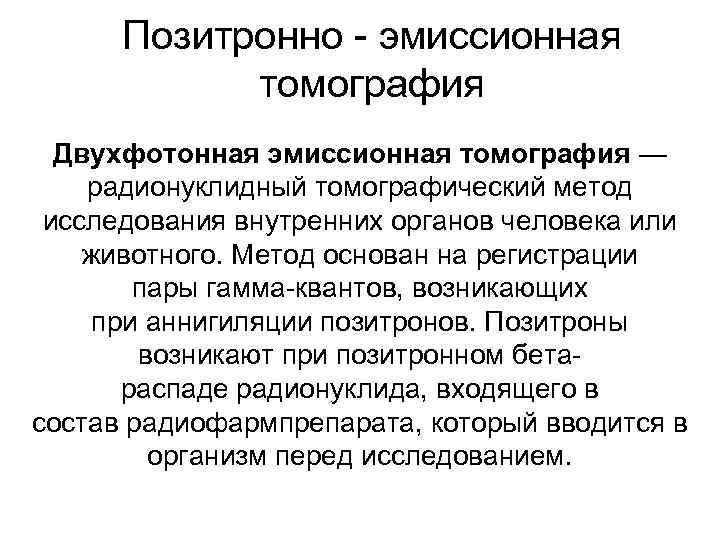

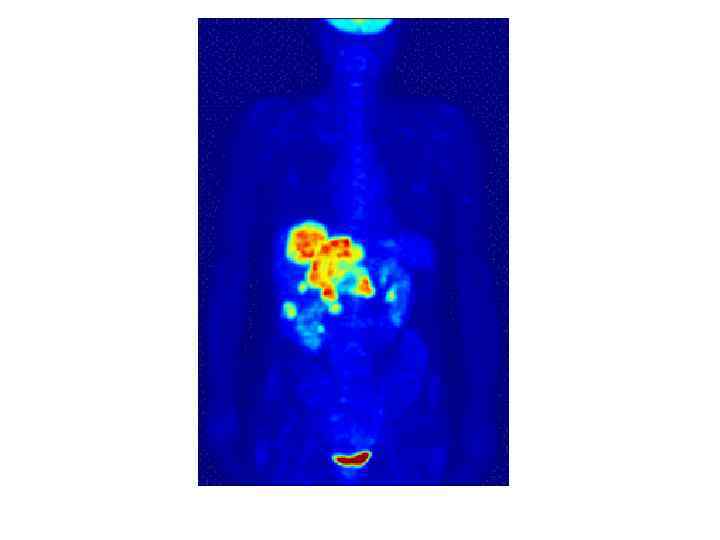

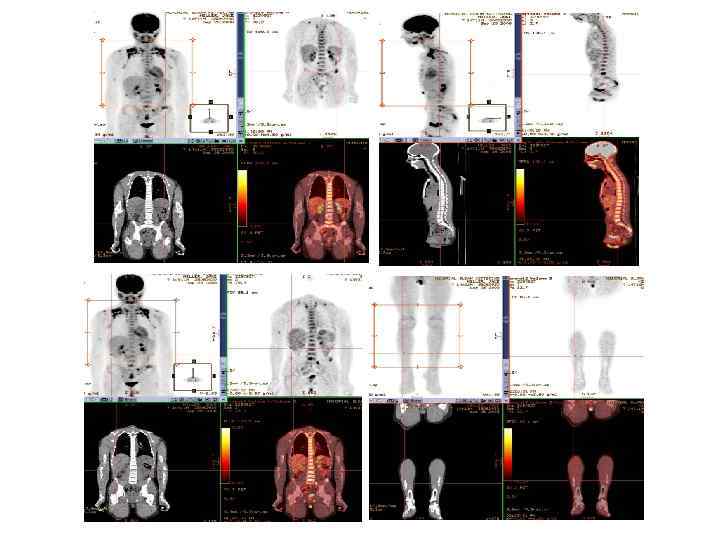

Позитронно - эмиссионная томография Двухфотонная эмиссионная томография — радионуклидный томографический метод исследования внутренних органов человека или животного. Метод основан на регистрации пары гамма-квантов, возникающих при аннигиляции позитронов. Позитроны возникают при позитронном бетараспаде радионуклида, входящего в состав радиофармпрепарата, который вводится в организм перед исследованием.

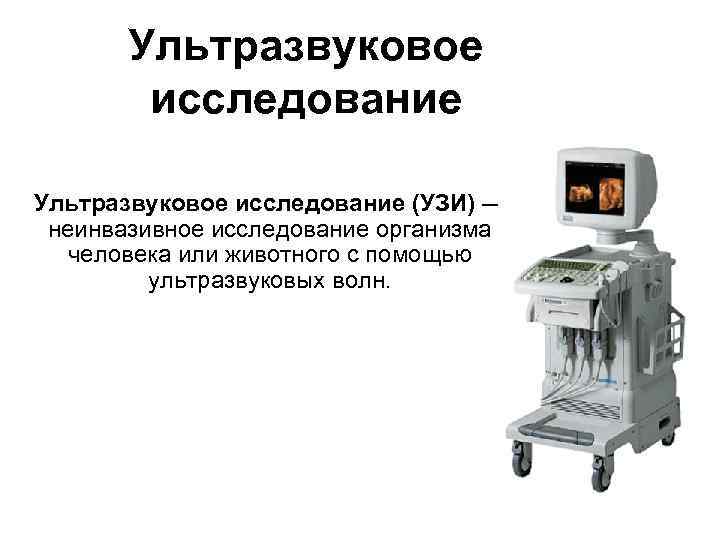

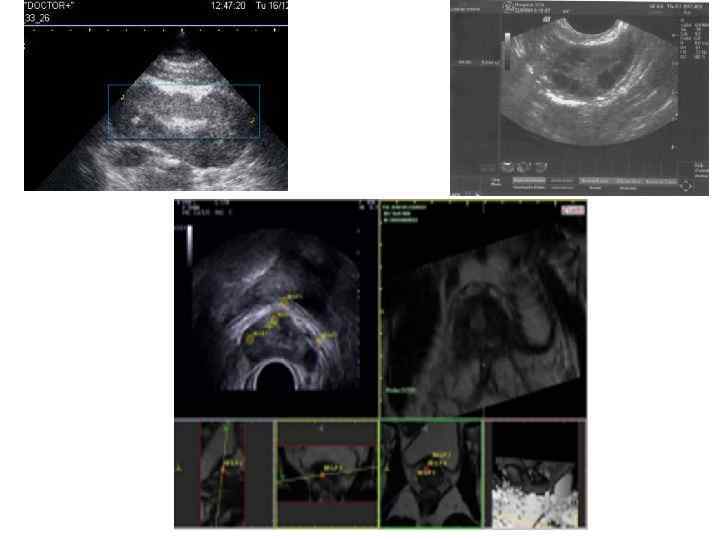

Ультразвуковое исследование (УЗИ) — неинвазивное исследование организма человека или животного с помощью ультразвуковых волн.

Спецификация объёмов

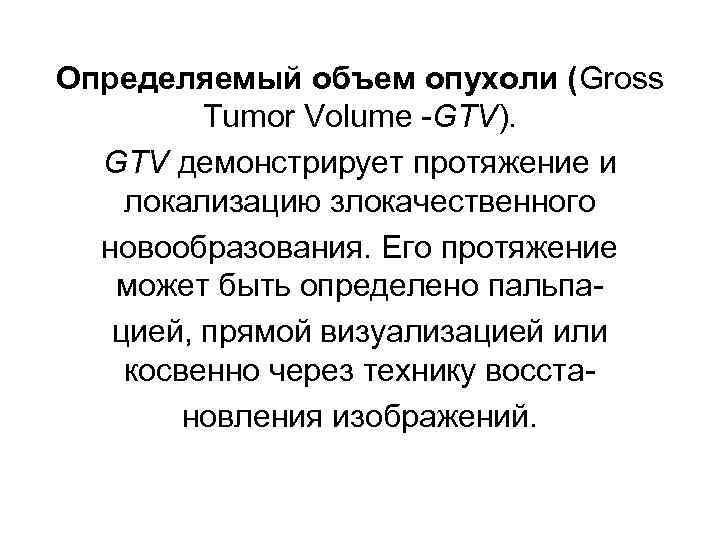

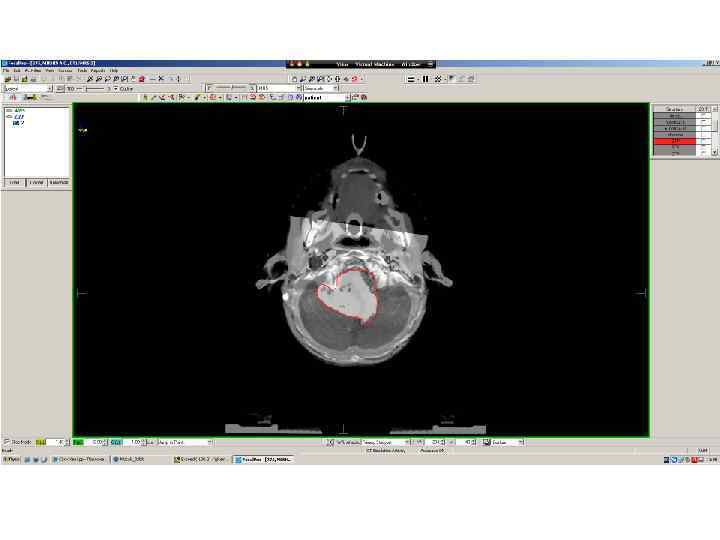

Определяемый объем опухоли (Gross Tumor Volume -GTV). GTV демонстрирует протяжение и локализацию злокачественного новообразования. Его протяжение может быть определено пальпацией, прямой визуализацией или косвенно через технику восстановления изображений.

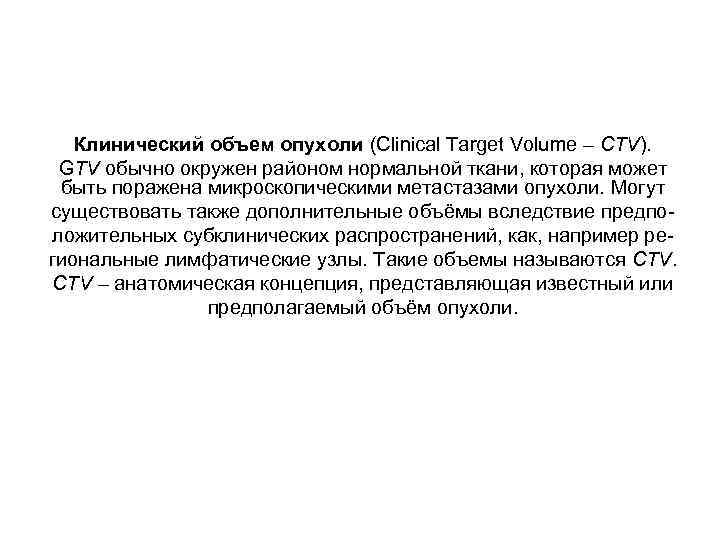

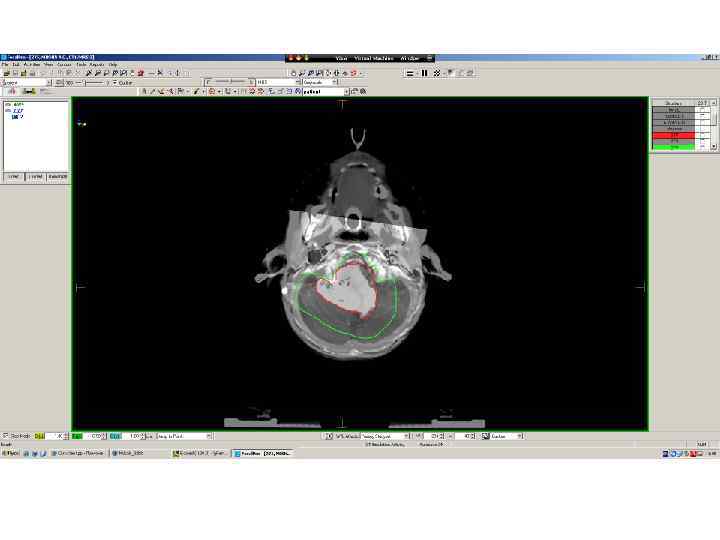

Клинический объем опухоли (Clinical Target Volume – СTV). GTV обычно окружен районом нормальной ткани, которая может быть поражена микроскопическими метастазами опухоли. Могут существовать также дополнительные объёмы вследствие предположительных субклинических распространений, как, например региональные лимфатические узлы. Такие объемы называются CTV – анатомическая концепция, представляющая известный или предполагаемый объём опухоли.

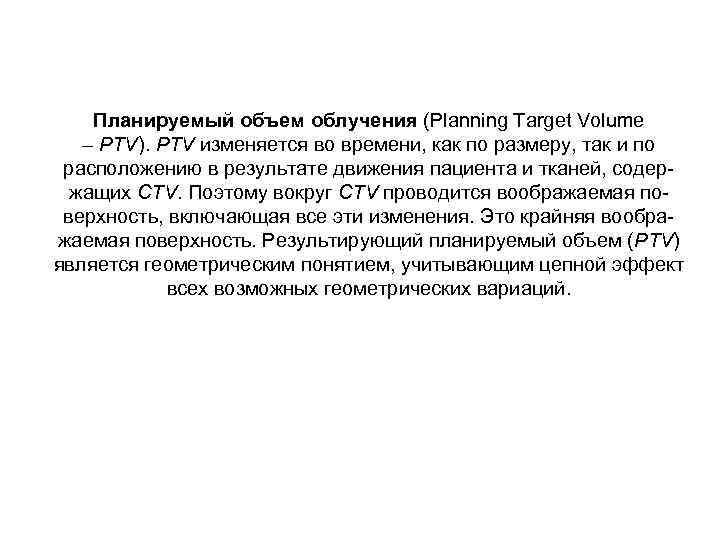

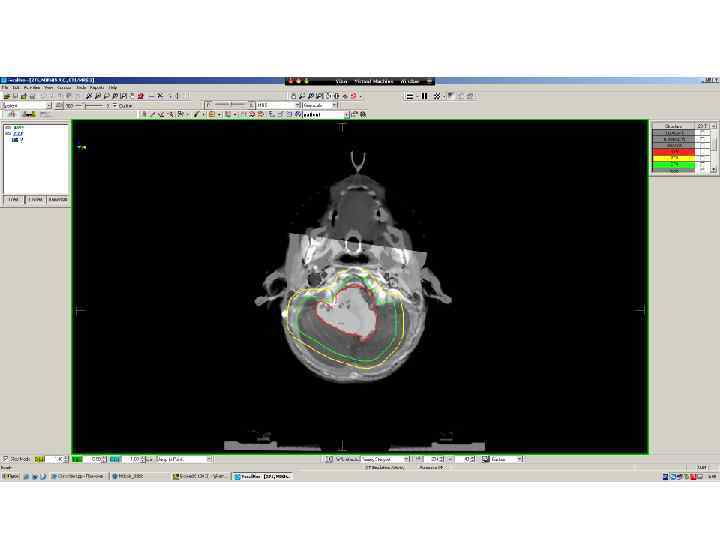

Планируемый объем облучения (Planning Target Volume – РTV). РTV изменяется во времени, как по размеру, так и по расположению в результате движения пациента и тканей, содержащих CTV. Поэтому вокруг CTV проводится воображаемая поверхность, включающая все эти изменения. Это крайняя воображаемая поверхность. Результирующий планируемый объем (PTV) является геометрическим понятием, учитывающим цепной эффект всех возможных геометрических вариаций.

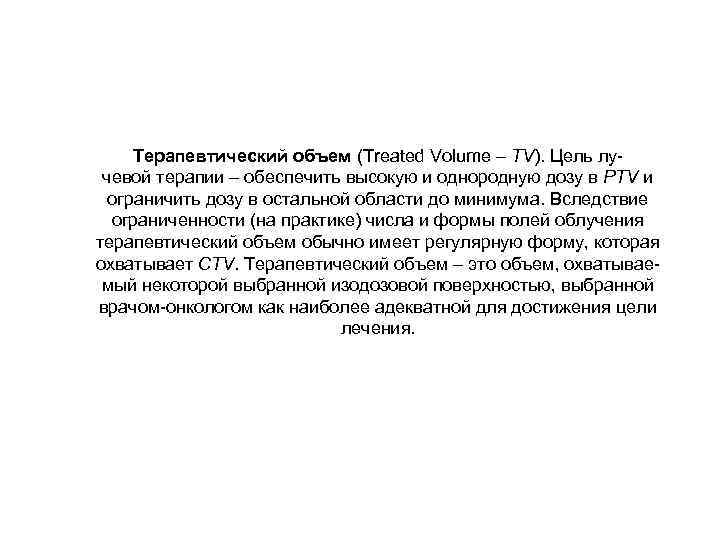

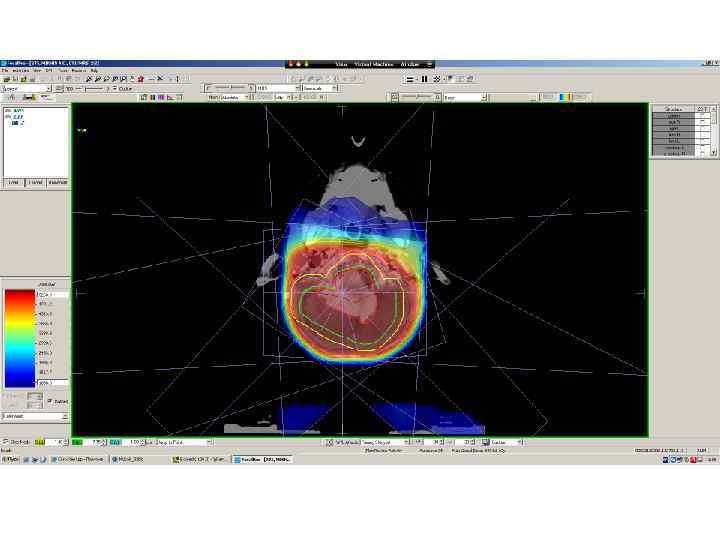

Терапевтический объем (Treated Volume – TV). Цель лучевой терапии – обеспечить высокую и однородную дозу в PTV и ограничить дозу в остальной области до минимума. Вследствие ограниченности (на практике) числа и формы полей облучения терапевтический объем обычно имеет регулярную форму, которая охватывает CTV. Терапевтический объем – это объем, охватываемый некоторой выбранной изодозовой поверхностью, выбранной врачом-онкологом как наиболее адекватной для достижения цели лечения.

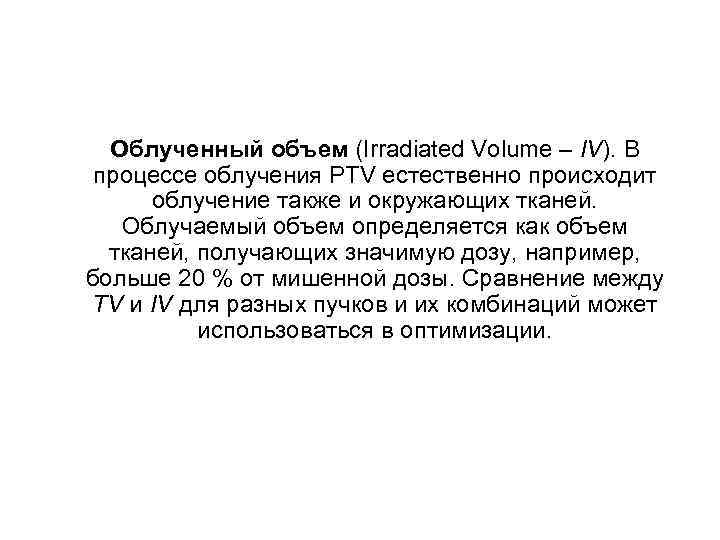

Облученный объем (Irradiated Volume – IV). В процессе облучения PTV естественно происходит облучение также и окружающих тканей. Облучаемый объем определяется как объем тканей, получающих значимую дозу, например, больше 20 % от мишенной дозы. Сравнение между TV и IV для разных пучков и их комбинаций может использоваться в оптимизации.
