Методы сбора и подготовки электронных данных о местности ООО «Авиационный расчетный центр» www. avia. org. ua г. Киев 28. 11. 2013

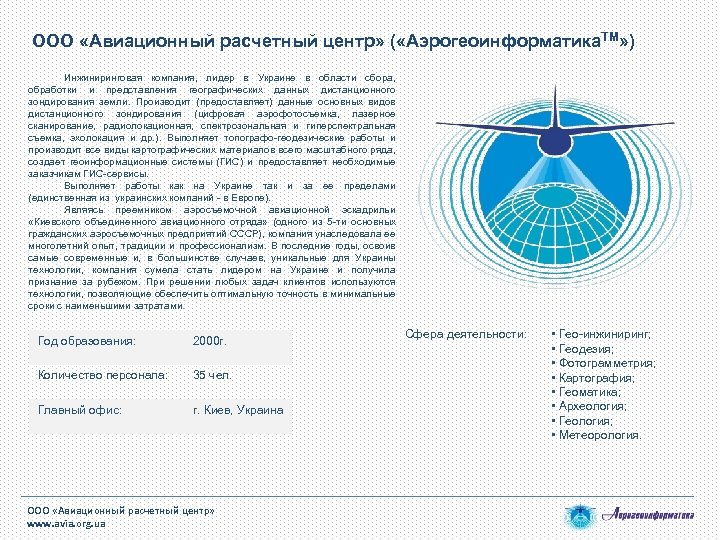

ООО «Авиационный расчетный центр» ( «Аэрогеоинформатика. ТМ» ) Инжиниринговая компания, лидер в Украине в области сбора, обработки и представления географических данных дистанционного зондирования земли. Производит (предоставляет) данные основных видов дистанционного зондирования (цифровая аэрофотосъемка, лазерное сканирование, радиолокационная, спектрозональная и гиперспектральная съемка, эхолокация и др. ). Выполняет топографо-геодезические работы и производит все виды картографических материалов всего масштабного ряда, создает геоинформационные системы (ГИС) и предоставляет необходимые заказчикам ГИС-сервисы. Выполняет работы как на Украине так и за ее пределами (единственная из украинских компаний - в Европе). Являясь преемником аэросъемочной авиационной эскадрильи «Киевского объединенного авиационного отряда» (одного из 5 -ти основных гражданских аэросъемочных предприятий СССР), компания унаследовала ее многолетний опыт, традиции и профессионализм. В последние годы, освоив самые современные и, в большинстве случаев, уникальные для Украины технологии, компания сумела стать лидером на Украине и получила признание за рубежом. При решении любых задач клиентов используются технологии, позволяющие обеспечить оптимальную точность в минимальные сроки с наименьшими затратами. Год образования: 2000 г. Количество персонала: 35 чел. Главный офис: г. Киев, Украина ООО «Авиационный расчетный центр» www. avia. org. ua Сфера деятельности: • Гео-инжиниринг; • Геодезия; • Фотограмметрия; • Картография; • Геоматика; • Археология; • Геология; • Метеорология.

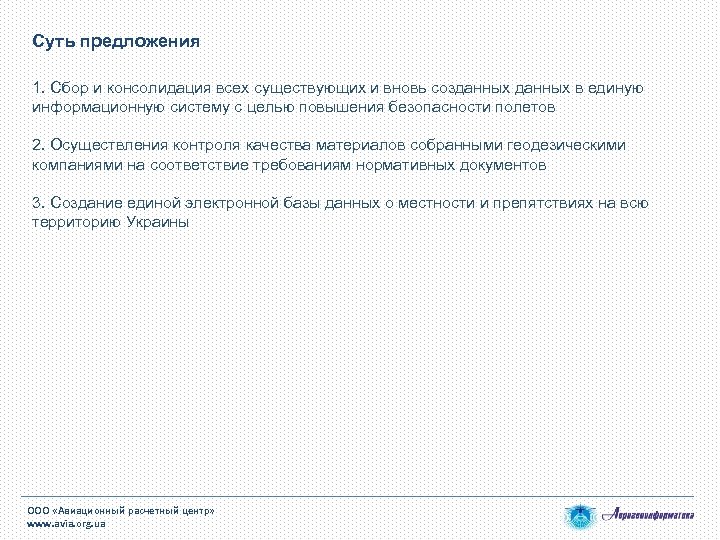

Суть предложения 1. Сбор и консолидация всех существующих и вновь созданных в единую информационную систему с целью повышения безопасности полетов 2. Осуществления контроля качества материалов собранными геодезическими компаниями на соответствие требованиям нормативных документов 3. Создание единой электронной базы данных о местности и препятствиях на всю территорию Украины ООО «Авиационный расчетный центр» www. avia. org. ua

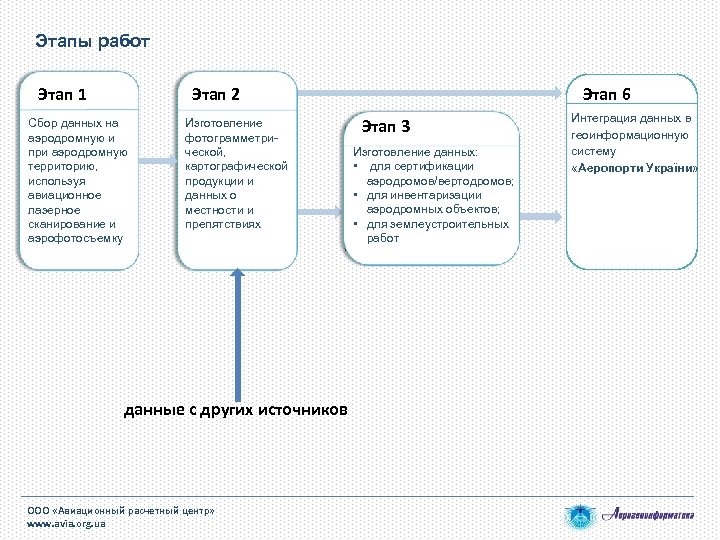

Этапы работ Этап 1 Этап 2 Сбор данных на аэродромную и при аэродромную территорию, используя авиационное лазерное сканирование и аэрофотосъемку Изготовление фотограмметрической, картографической продукции и данных о местности и препятствиях данные с других источников ООО «Авиационный расчетный центр» www. avia. org. ua Этап 6 Этап 3 Изготовление данных: • для сертификации аэродромов/вертодромов; • для инвентаризации аэродромных объектов; • для землеустроительных работ Интеграция данных в геоинформационную систему «Аеропорти України»

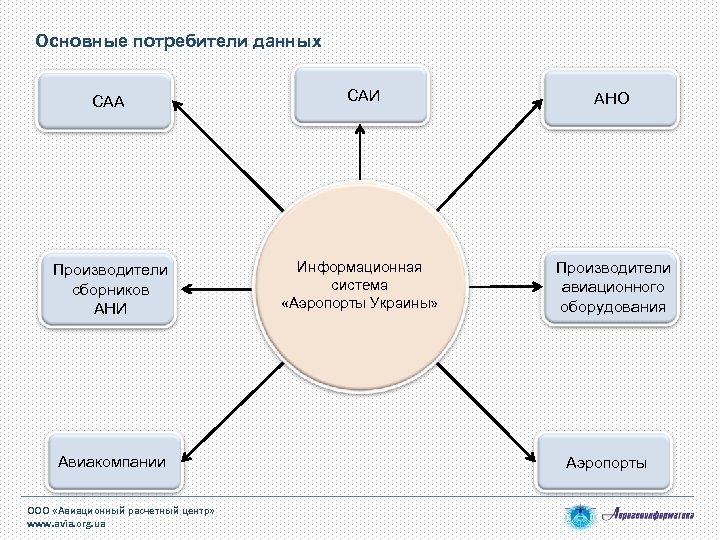

Основные потребители данных САА САИ АНО Производители сборников АНИ Информационная система «Аэропорты Украины» Производители авиационного оборудования Авиакомпании ООО «Авиационный расчетный центр» www. avia. org. ua Аэропорты

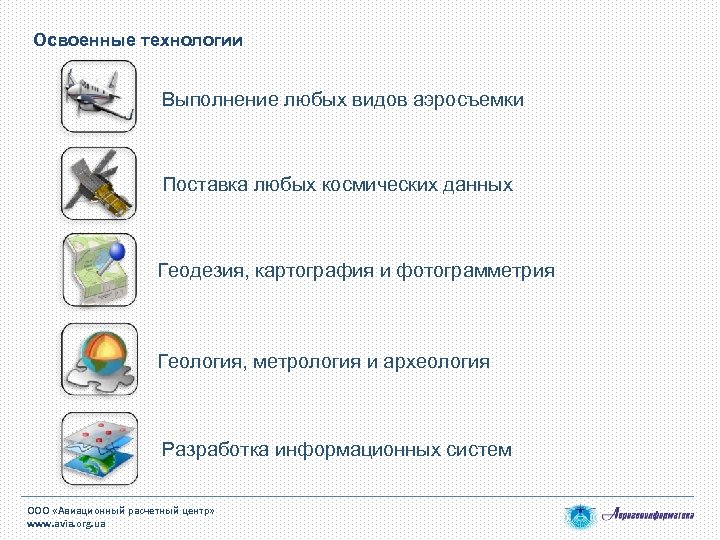

Освоенные технологии Выполнение любых видов аэросъемки Поставка любых космических данных Геодезия, картография и фотограмметрия Геология, метрология и археология Разработка информационных систем ООО «Авиационный расчетный центр» www. avia. org. ua

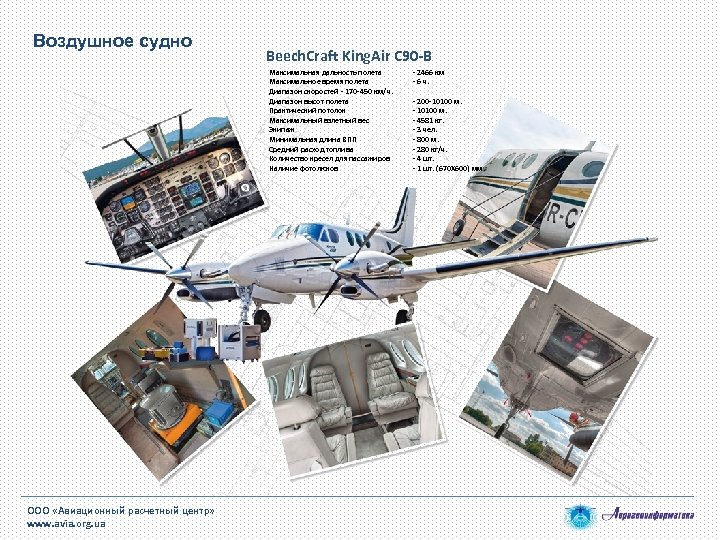

Воздушное судно Beech. Craft King. Air C 90 -B Максимальная дальность полета Максимальное время полета Диапазон скоростей - 170 -450 км/ч. Диапазон высот полета Практический потолок Максимальный взлетный вес Экипаж Минимальная длина ВПП Средний расход топлива Количество кресел для пассажиров Наличие фотолюков ООО «Авиационный расчетный центр» www. avia. org. ua - 2466 км - 6 ч. - 200 -10100 м. - 4581 кг. - 3 чел. - 800 м. - 280 кг/ч. - 4 шт. - 1 шт. (670 Х 600) мм.

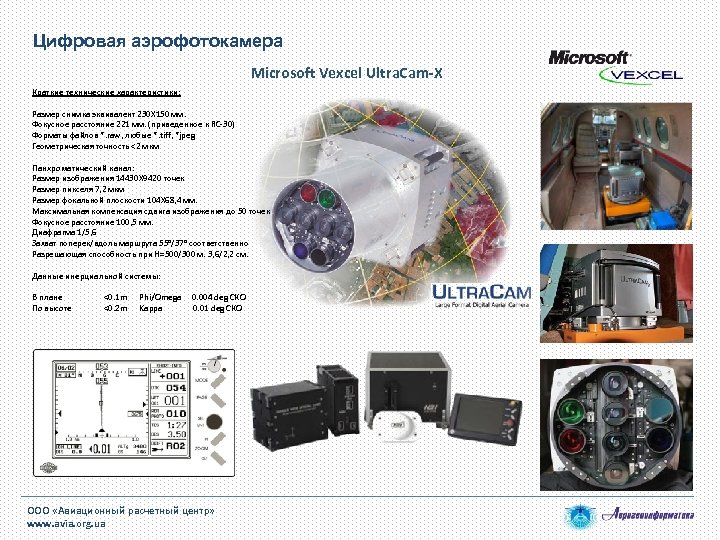

Цифровая аэрофотокамера Microsoft Vexcel Ultra. Cam-X Краткие технические характеристики: Размер снимка эквивалент 230 Х 150 мм. Фокусное расстояние 221 мм. (приведенное к RC-30) Форматы файлов *. raw, любые *. tiff, *jpeg Геометрическая точность <2 мкм Панхроматический канал: Размер изображения 14430 Х 9420 точек Размер пикселя 7, 2 мкм Размер фокальной плоскости 104 Х 68, 4 мм. Максимальная компенсация сдвига изображения до 50 точек Фокусное расстояние 100, 5 мм. Диафрагма 1/5, 6 Захват поперек/вдоль маршрута 55°/37° соответственно Разрешающая способность при H=500/300 м. 3, 6/2, 2 см. Данные инерциальной системы: В плане По высоте <0. 1 m <0. 2 m Phi/Omega Kappa 0. 004 deg СКО 0. 01 deg СКО ООО «Авиационный расчетный центр» www. avia. org. ua

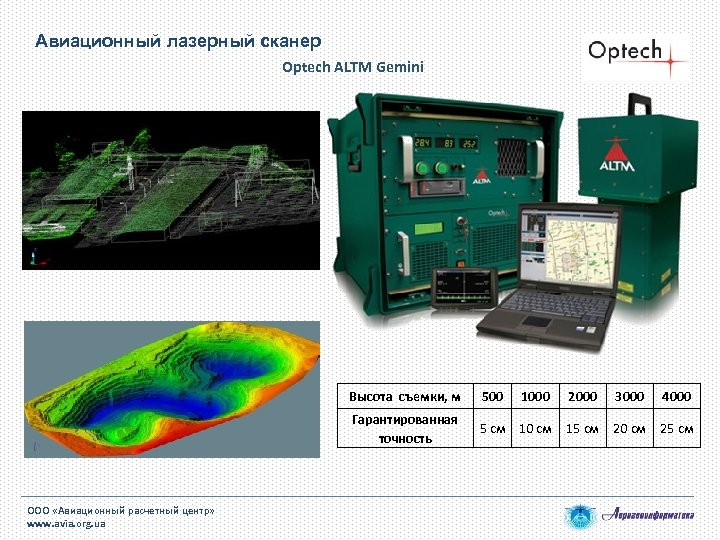

Авиационный лазерный сканер Optech ALTM Gemini Высота съемки, м 1000 2000 3000 4000 Гарантированная точность ООО «Авиационный расчетный центр» www. avia. org. ua 500 5 см 10 см 15 см 20 см 25 см

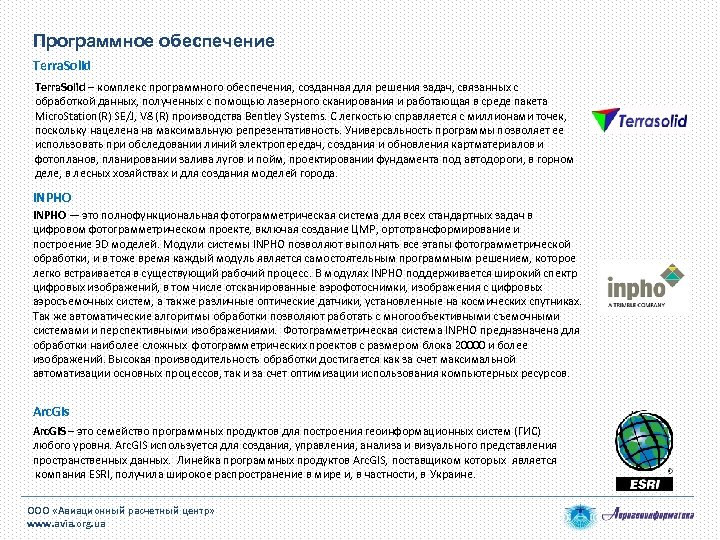

Программное обеспечение Terra. Solid – комплекс программного обеспечения, созданная для решения задач, связанных с обработкой данных, полученных с помощью лазерного сканирования и работающая в среде пакета Micro. Station(R) SE/J, V 8 (R) производства Bentley Systems. С легкостью справляется с миллионами точек, поскольку нацелена на максимальную репрезентативность. Универсальность программы позволяет ее использовать при обследовании линий электропередач, создания и обновления картматериалов и фотопланов, планировании залива лугов и пойм, проектировании фундамента под автодороги, в горном деле, в лесных хозяйствах и для создания моделей города. INPHO — это полнофункциональная фотограмметрическая система для всех стандартных задач в цифровом фотограмметрическом проекте, включая создание ЦМР, ортотрансформирование и построение 3 D моделей. Модули системы INPHO позволяют выполнять все этапы фотограмметрической обработки, и в тоже время каждый модуль является самостоятельным программным решением, которое легко встраивается в существующий рабочий процесс. В модулях INPHO поддерживается широкий спектр цифровых изображений, в том числе отсканированные аэрофотоснимки, изображения с цифровых аэросъемочных систем, а также различные оптические датчики, установленные на космических спутниках. Так же автоматические алгоритмы обработки позволяют работать с многообъективными съемочными системами и перспективными изображениями. Фотограмметрическая система INPHO предназначена для обработки наиболее сложных фотограмметрических проектов с размером блока 20000 и более изображений. Высокая производительность обработки достигается как за счет максимальной автоматизации основных процессов, так и за счет оптимизации использования компьютерных ресурсов. Arc. Gis Arc. GIS – это семейство программных продуктов для построения геоинформационных систем (ГИС) любого уровня. Arc. GIS используется для создания, управления, анализа и визуального представления пространственных данных. Линейка программных продуктов Arc. GIS, поставщиком которых является компания ESRI, получила широкое распространение в мире и, в частности, в Украине. ООО «Авиационный расчетный центр» www. avia. org. ua
Образцы продукции Цифровая модель рельефа SHP TIN GRID Ортофотоплан и топографический план М 1: 2000 ОРТОФОТОПЛАН ООО «Авиационный расчетный центр» www. avia. org. ua ТОПОГРАФИЧЕСКИЙ ПЛАН

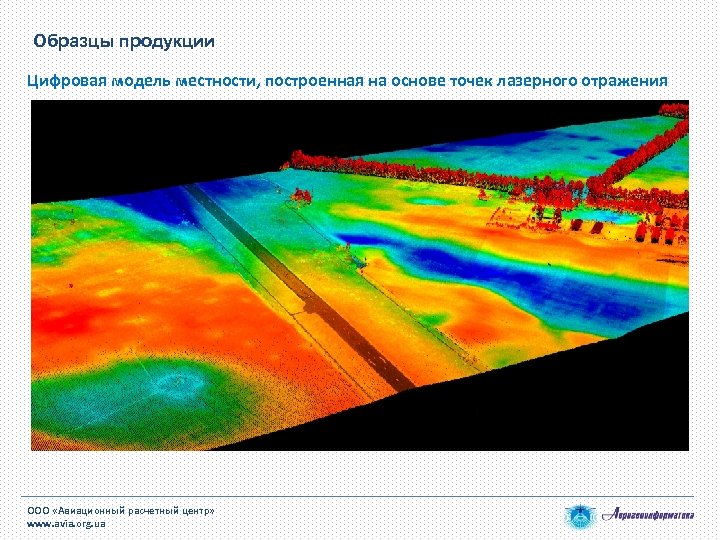

Образцы продукции Цифровая модель местности, построенная на основе точек лазерного отражения ООО «Авиационный расчетный центр» www. avia. org. ua

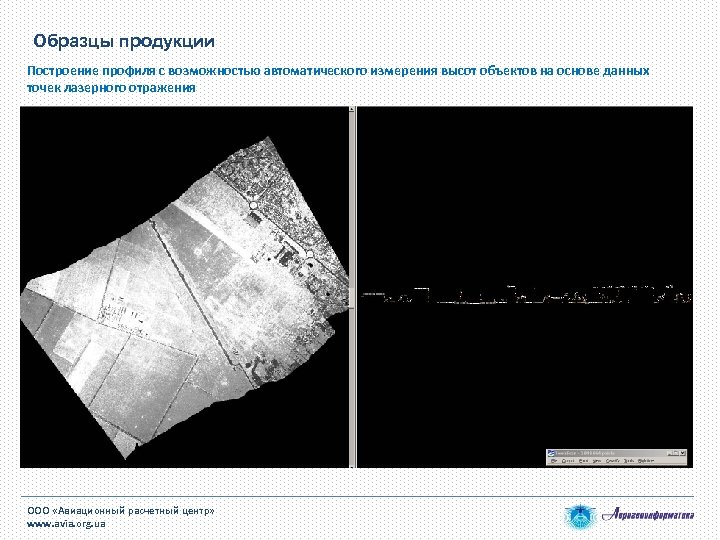

Образцы продукции Построение профиля с возможностью автоматического измерения высот объектов на основе данных точек лазерного отражения ООО «Авиационный расчетный центр» www. avia. org. ua

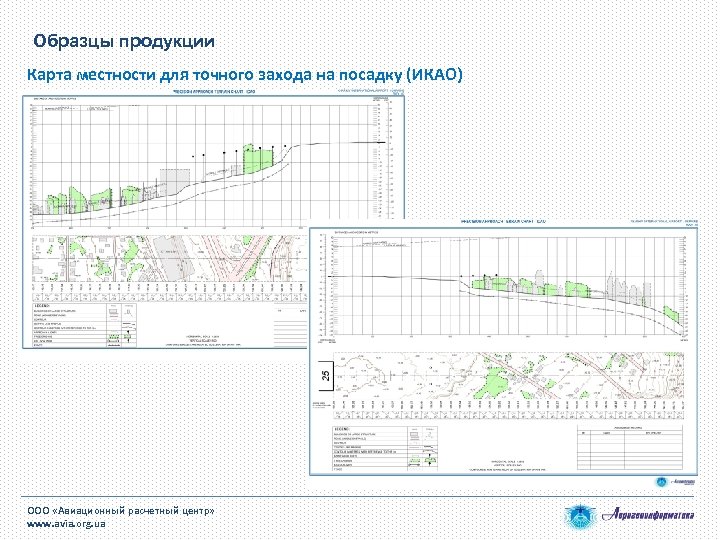

Образцы продукции Карта местности для точного захода на посадку (ИКАО) ООО «Авиационный расчетный центр» www. avia. org. ua
Визуализация данных аэрофотосъемки в геоинформационной системе ООО «Авиационный расчетный центр» www. avia. org. ua

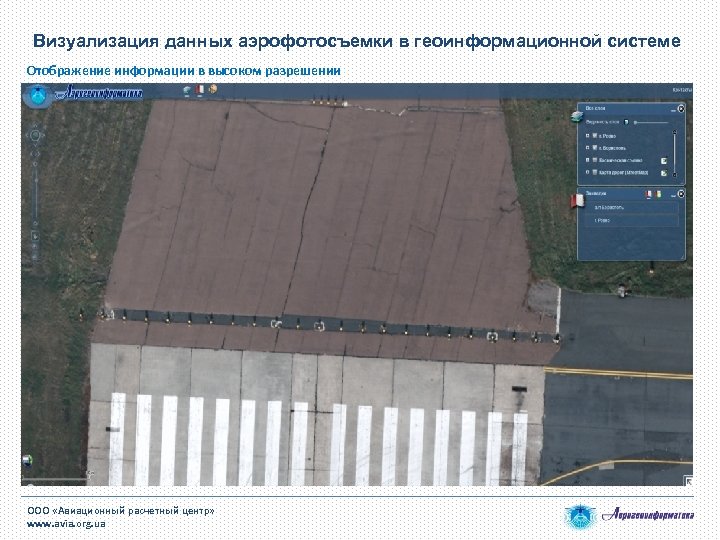

Визуализация данных аэрофотосъемки в геоинформационной системе Отображение информации в высоком разрешении ООО «Авиационный расчетный центр» www. avia. org. ua

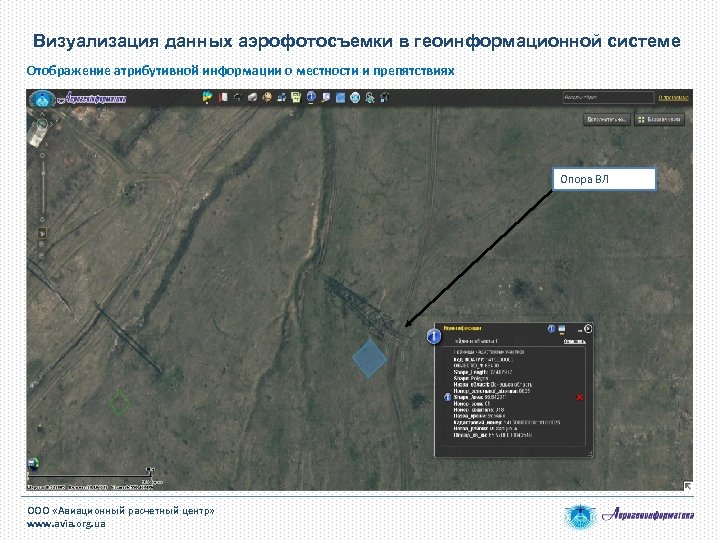

Визуализация данных аэрофотосъемки в геоинформационной системе Отображение атрибутивной информации о местности и препятствиях Опора ВЛ ООО «Авиационный расчетный центр» www. avia. org. ua

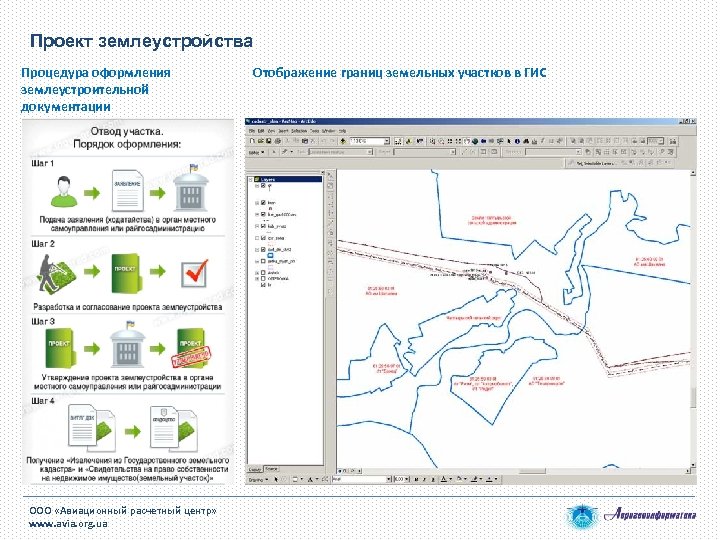

Проект землеустройства Процедура оформления землеустроительной документации ООО «Авиационный расчетный центр» www. avia. org. ua Отображение границ земельных участков в ГИС
СПАСИБО ЗА ВНИМАНИЕ! ООО «Авиационный расчетный центр» Тел. : +380 -44 -461 -54 -37 E-mail: photo@avia. org. ua www. avia. org. ua
