Методы проецирования. Методы проецирования.

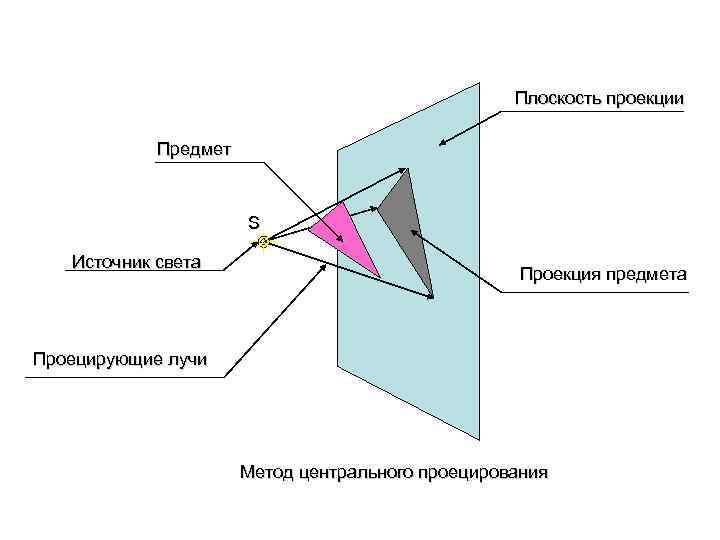

Плоскость проекции Предмет S Источник света Проекция предмета Проецирующие лучи Метод центрального проецирования Плоскость проекции Предмет S Источник света Проекция предмета Проецирующие лучи Метод центрального проецирования

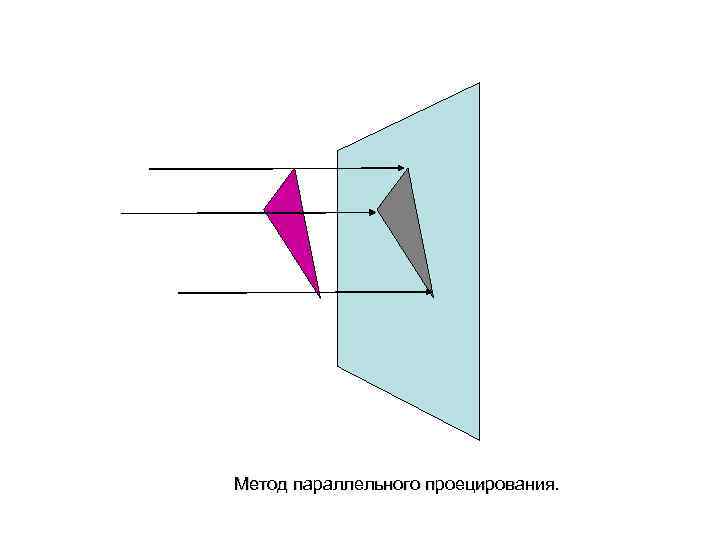

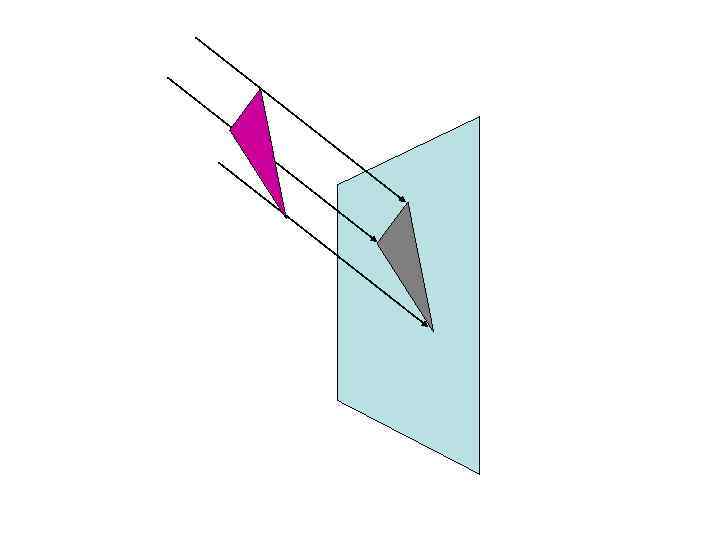

Метод параллельного проецирования. Метод параллельного проецирования.

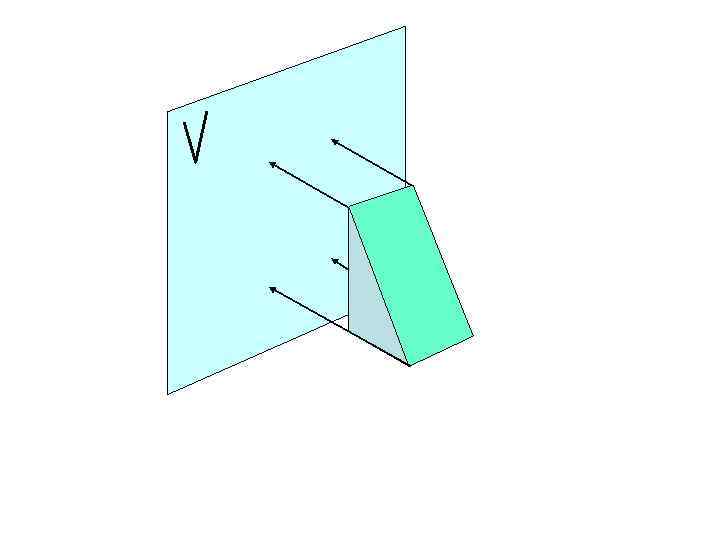

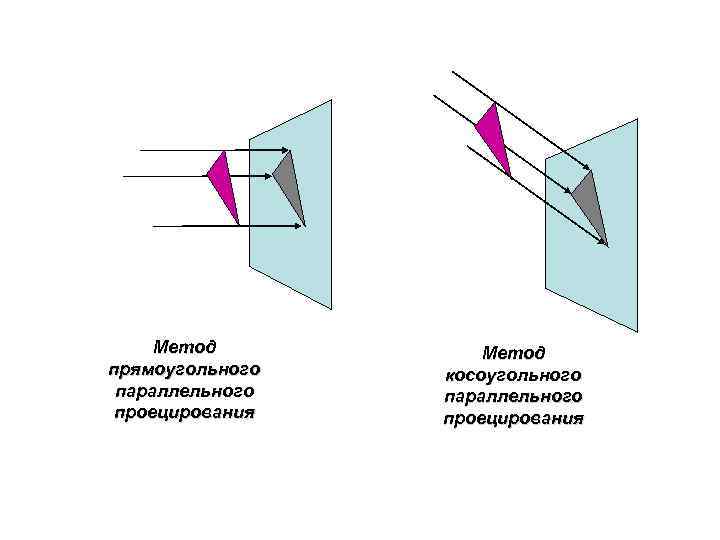

Метод прямоугольного параллельного проецирования Метод косоугольного параллельного проецирования Метод прямоугольного параллельного проецирования Метод косоугольного параллельного проецирования

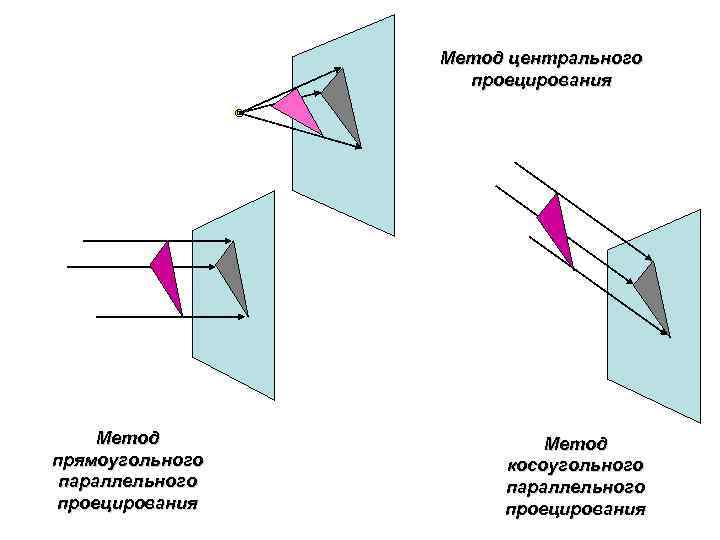

Метод центрального проецирования Метод прямоугольного параллельного проецирования Метод косоугольного параллельного проецирования Метод центрального проецирования Метод прямоугольного параллельного проецирования Метод косоугольного параллельного проецирования

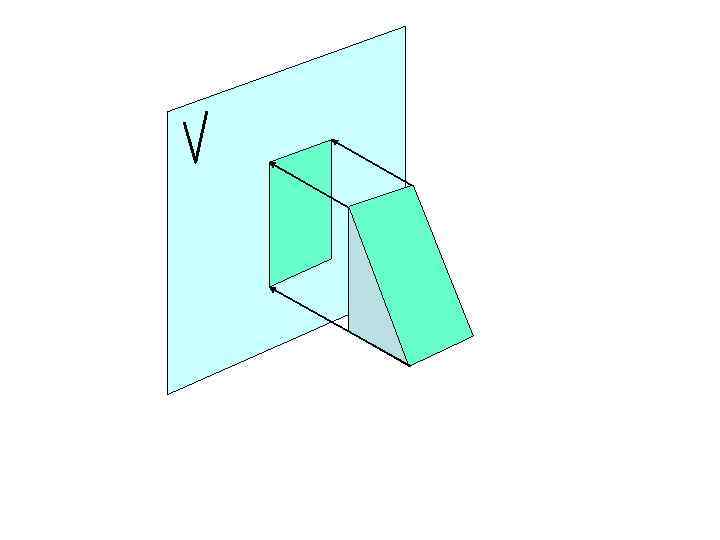

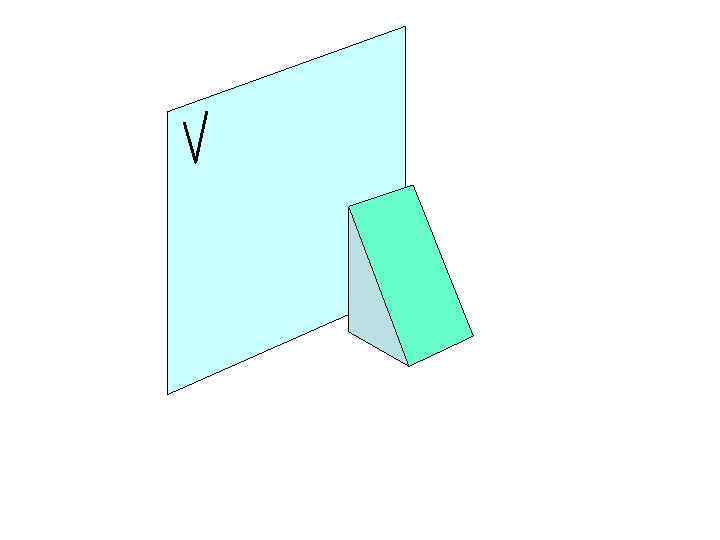

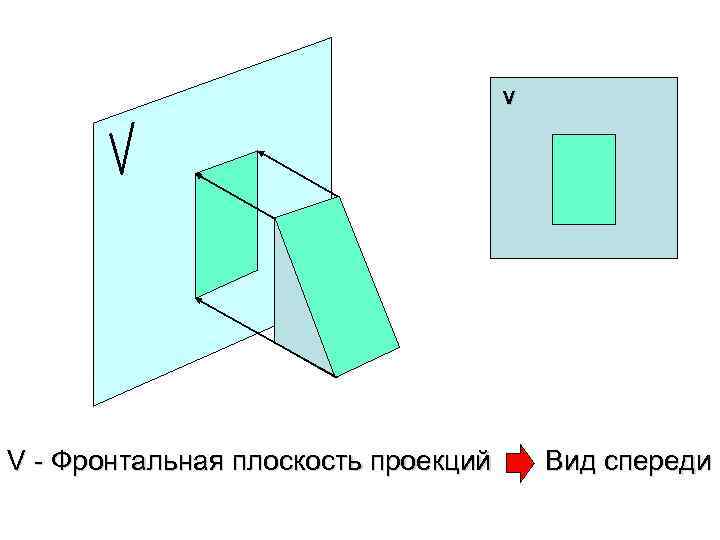

V V - Фронтальная плоскость проекций Вид спереди V V - Фронтальная плоскость проекций Вид спереди

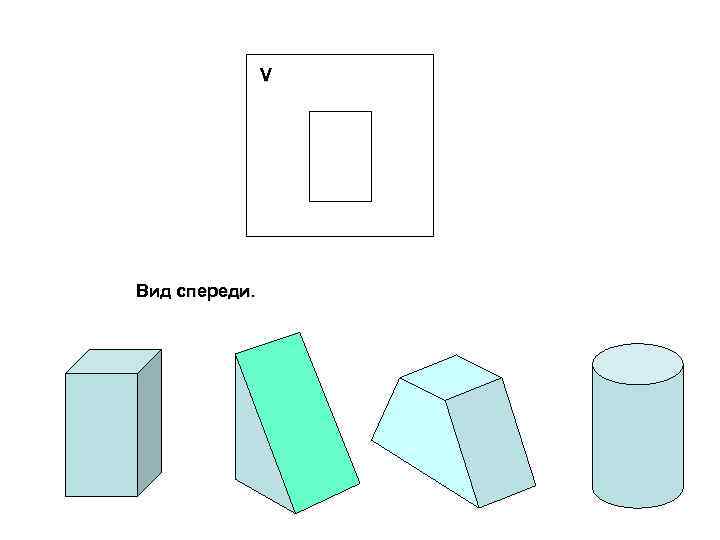

V Вид спереди. V Вид спереди.

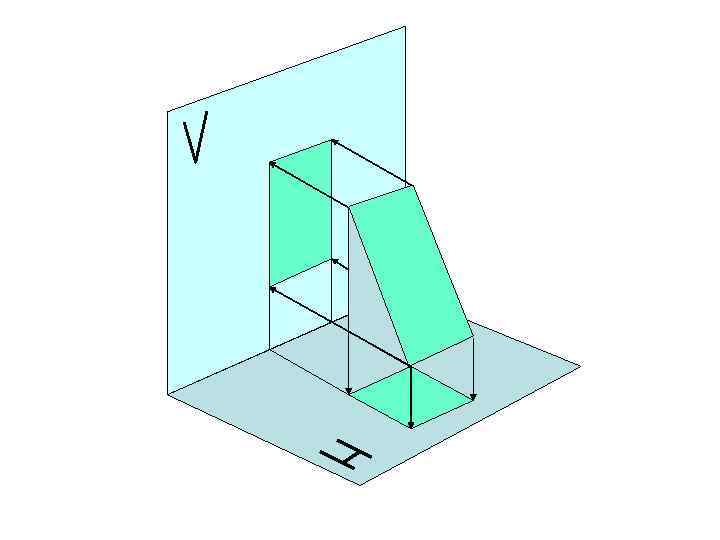

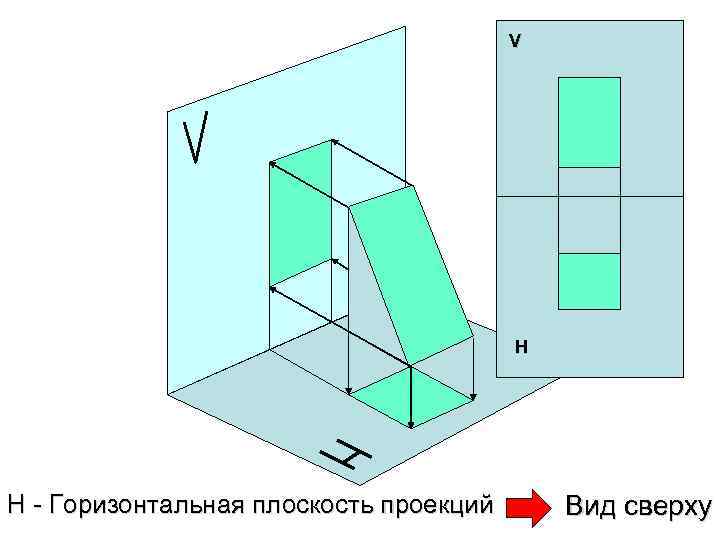

V Н Н - Горизонтальная плоскость проекций Вид сверху V Н Н - Горизонтальная плоскость проекций Вид сверху

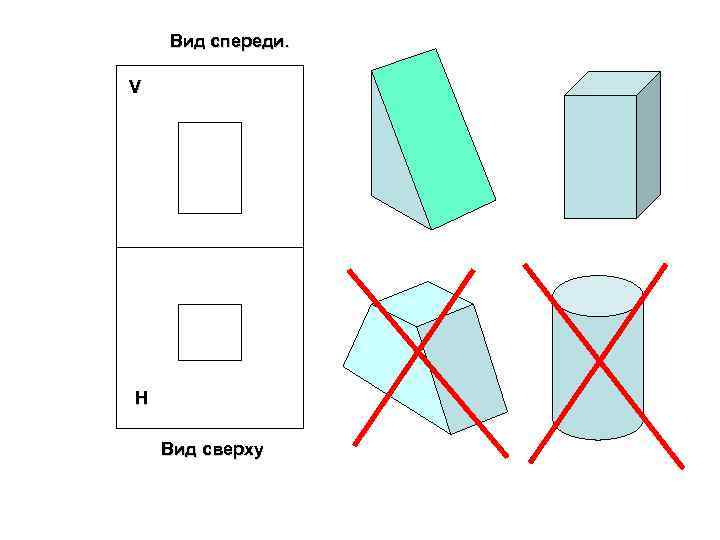

Вид спереди. V Н Вид сверху Вид спереди. V Н Вид сверху

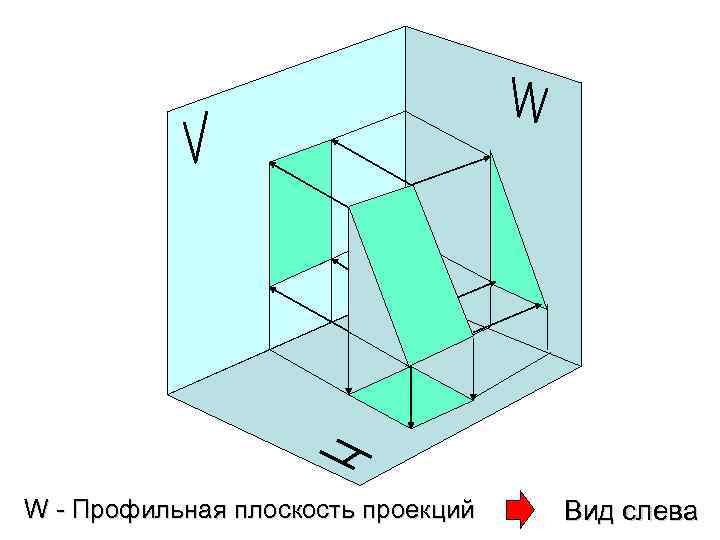

W - Профильная плоскость проекций Вид слева W - Профильная плоскость проекций Вид слева

Н Н

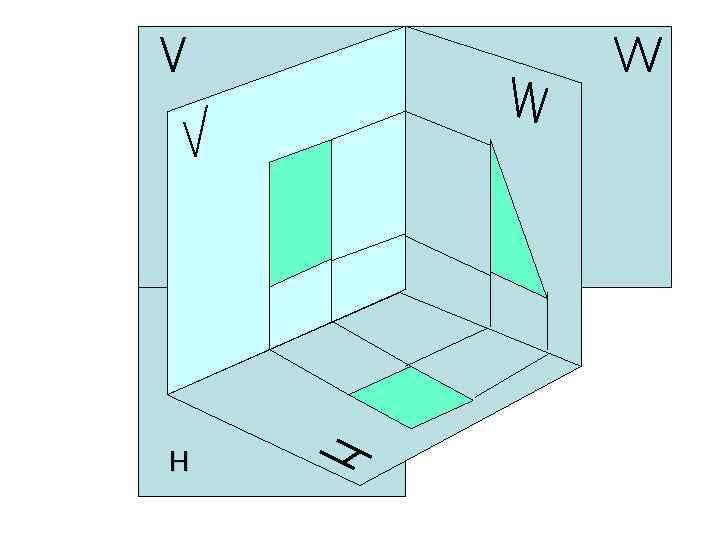

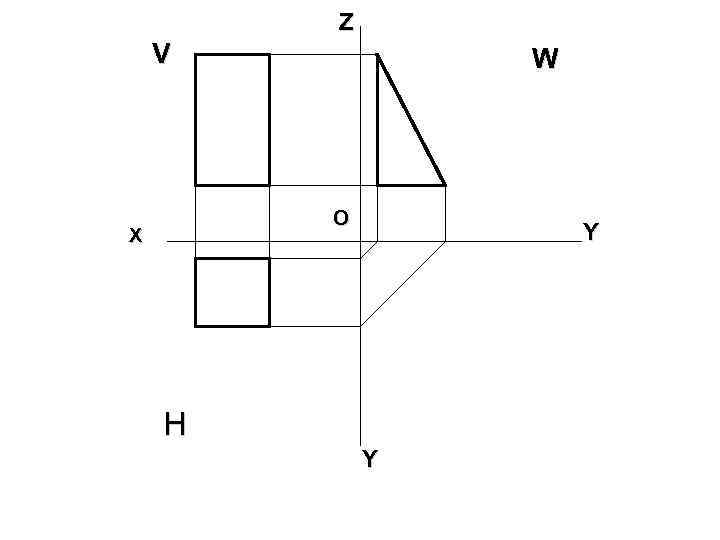

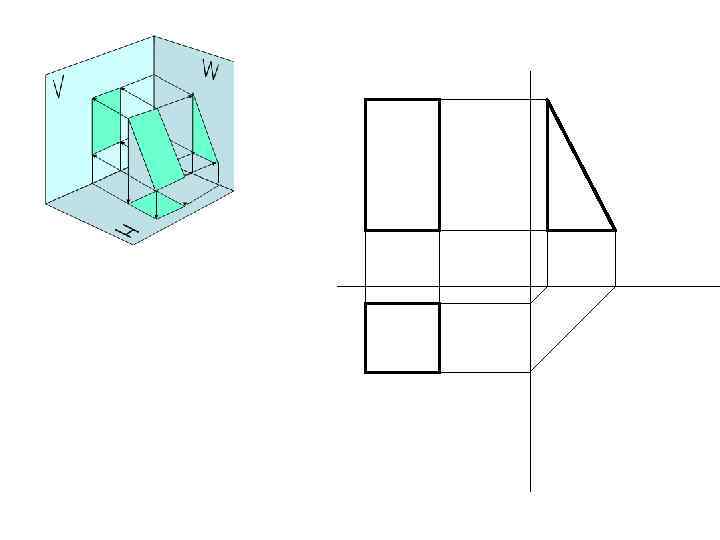

Z V W O X Y Н Y Z V W O X Y Н Y

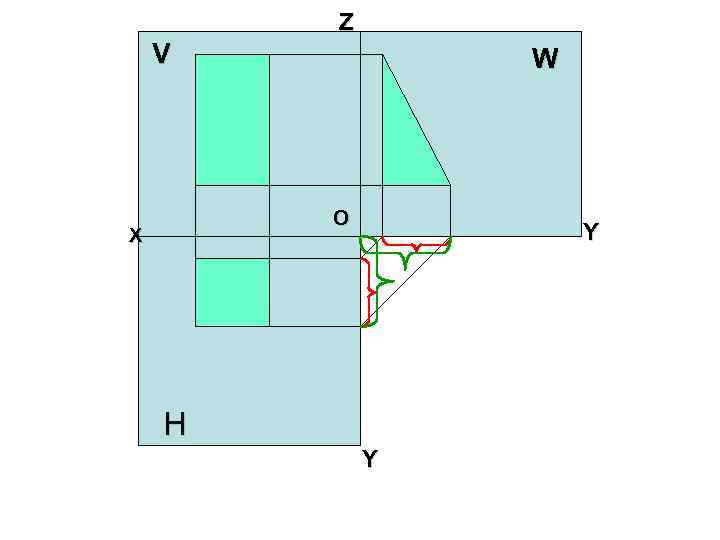

Z V W O X Y Н Y Z V W O X Y Н Y

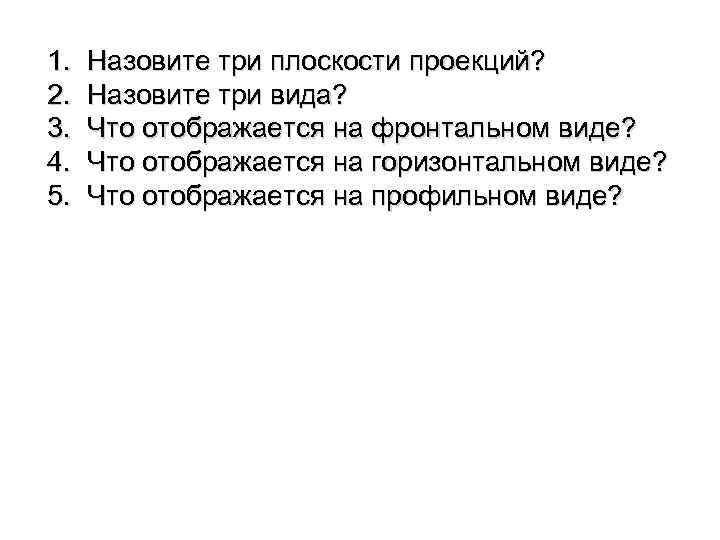

1. 2. 3. 4. 5. Назовите три плоскости проекций? Назовите три вида? Что отображается 1. 2. 3. 4. 5. Назовите три плоскости проекций? Назовите три вида? Что отображается на фронтальном виде? Что отображается на горизонтальном виде? Что отображается на профильном виде?
