Методы подъема перекрытий и этажей Суть метода

Методы подъема перекрытий и этажей

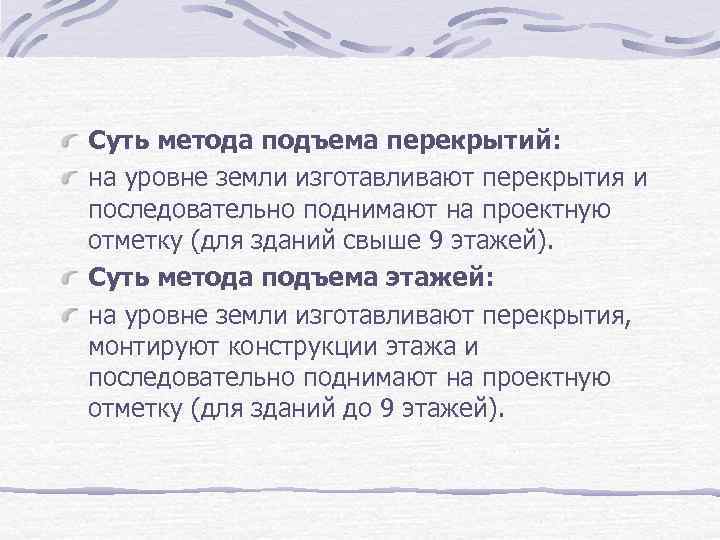

Суть метода подъема перекрытий: на уровне земли изготавливают перекрытия и последовательно поднимают на проектную отметку (для зданий свыше 9 этажей). Суть метода подъема этажей: на уровне земли изготавливают перекрытия, монтируют конструкции этажа и последовательно поднимают на проектную отметку (для зданий до 9 этажей).

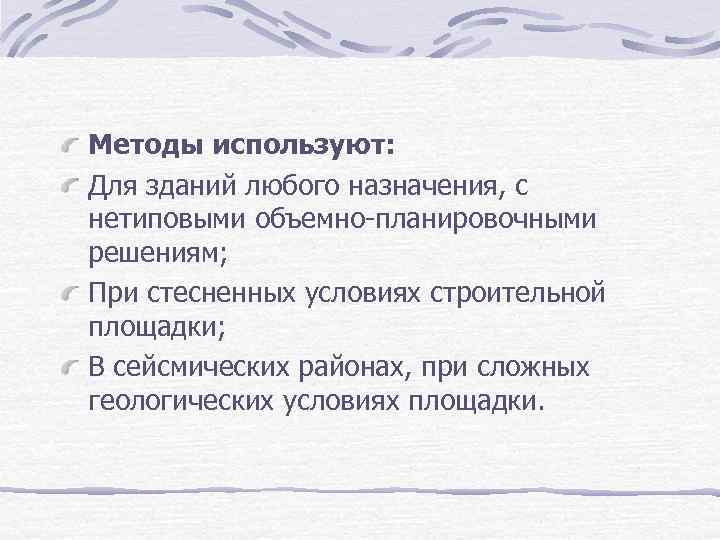

Методы используют: Для зданий любого назначения, с нетиповыми объемно планировочными решениям; При стесненных условиях строительной площадки; В сейсмических районах, при сложных геологических условиях площадки.

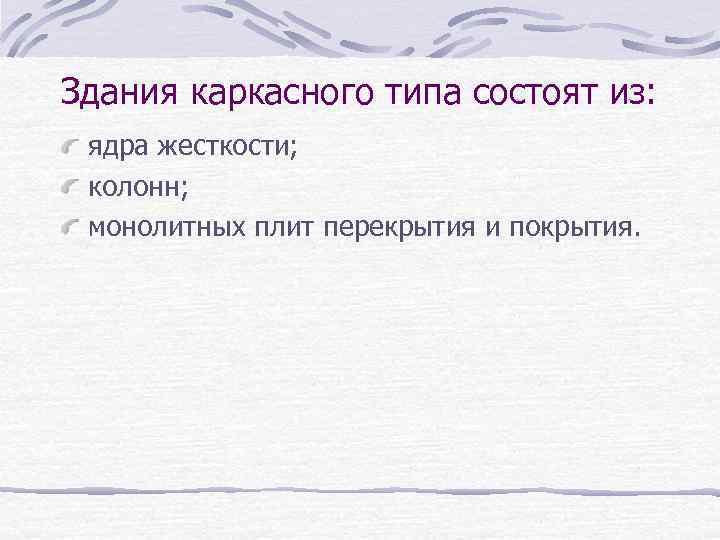

Здания каркасного типа состоят из: ядра жесткости; колонн; монолитных плит перекрытия и покрытия.

Ядро жесткости – каркасный элемент, воспринимает горизонтальные нагрузки. Возводят из монолитного или сборного железобетона, кирпича, стальных элементов. Внутри ядра располагают лифты, лестницы, коммуникации. Колонны сборные железобетонные, стальные на 2 3 этажа, в местах опирания плит перекрытия и покрытия имеют отверстия для установки крепежных элементов (защелки, штыри).

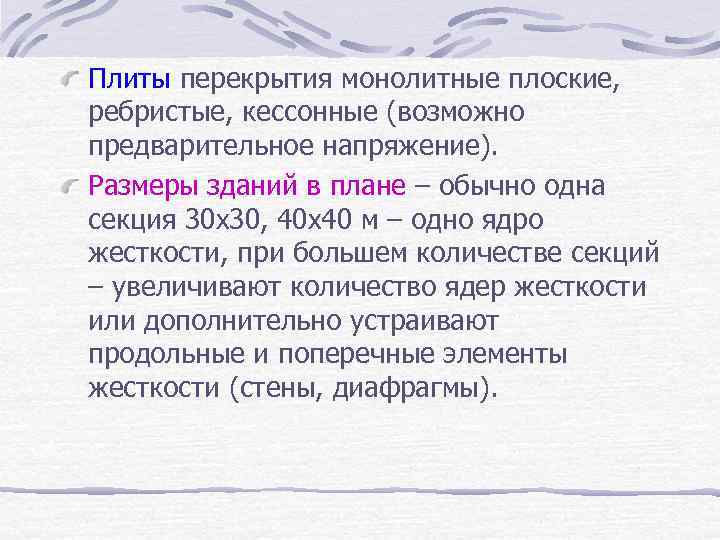

Плиты перекрытия монолитные плоские, ребристые, кессонные (возможно предварительное напряжение). Размеры зданий в плане – обычно одна секция 30 х30, 40 х40 м – одно ядро жесткости, при большем количестве секций – увеличивают количество ядер жесткости или дополнительно устраивают продольные и поперечные элементы жесткости (стены, диафрагмы).

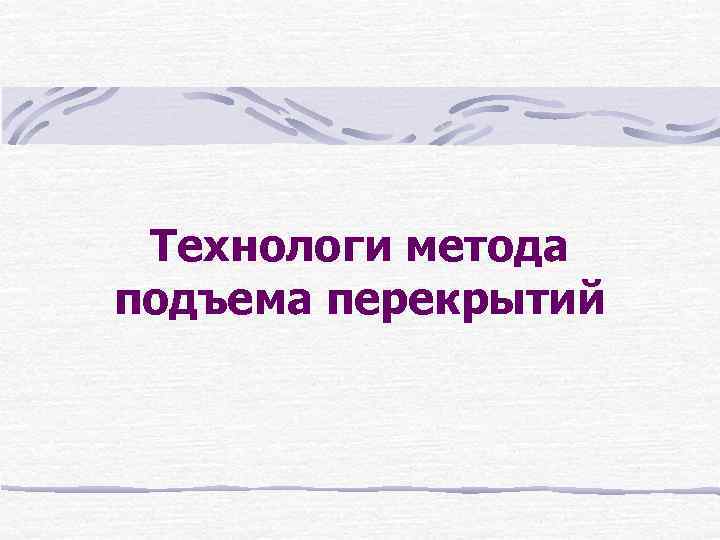

Технологи метода подъема перекрытий

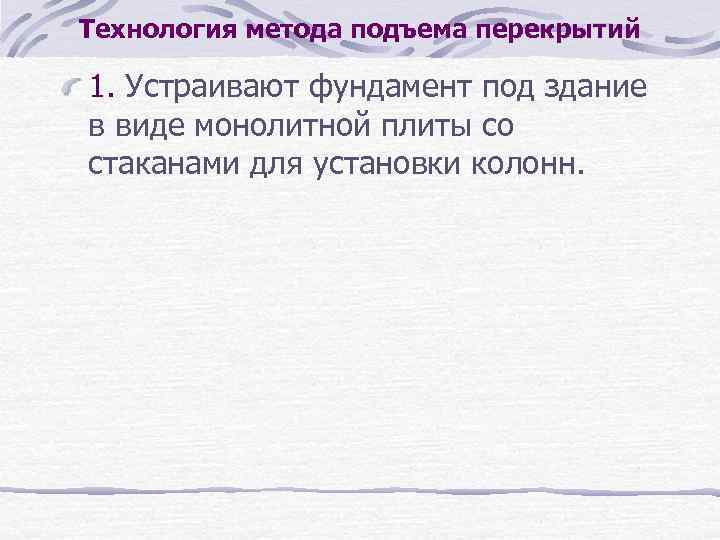

Технология метода подъема перекрытий 1. Устраивают фундамент под здание в виде монолитной плиты со стаканами для установки колонн.

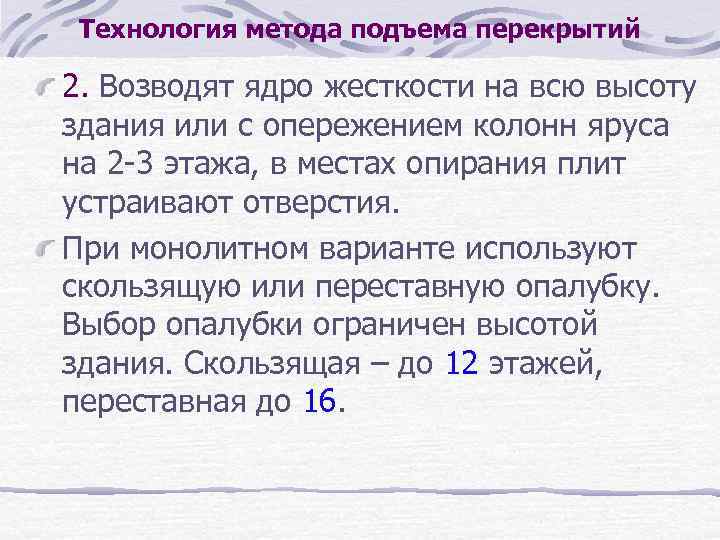

Технология метода подъема перекрытий 2. Возводят ядро жесткости на всю высоту здания или с опережением колонн яруса на 2 3 этажа, в местах опирания плит устраивают отверстия. При монолитном варианте используют скользящую или переставную опалубку. Выбор опалубки ограничен высотой здания. Скользящая – до 12 этажей, переставная до 16.

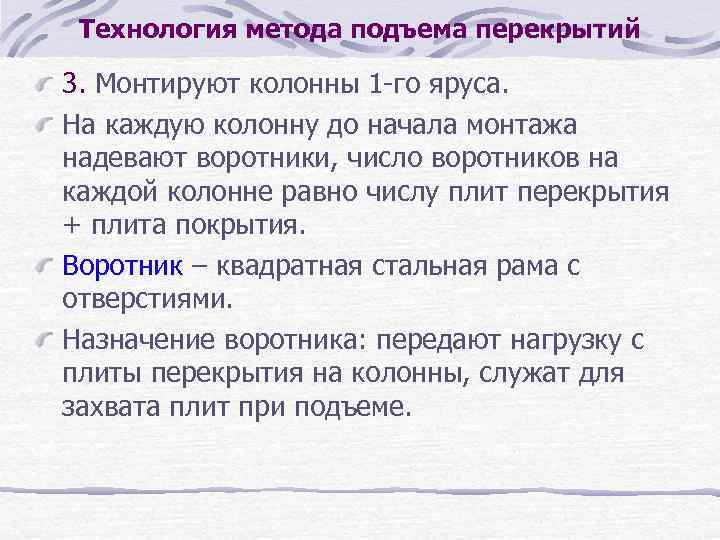

Технология метода подъема перекрытий 3. Монтируют колонны 1 го яруса. На каждую колонну до начала монтажа надевают воротники, число воротников на каждой колонне равно числу плит перекрытия + плита покрытия. Воротник – квадратная стальная рама с отверстиями. Назначение воротника: передают нагрузку с плиты перекрытия на колонны, служат для захвата плит при подъеме.

Бетонирование ядра жесткости и монтаж колонн первого яруса

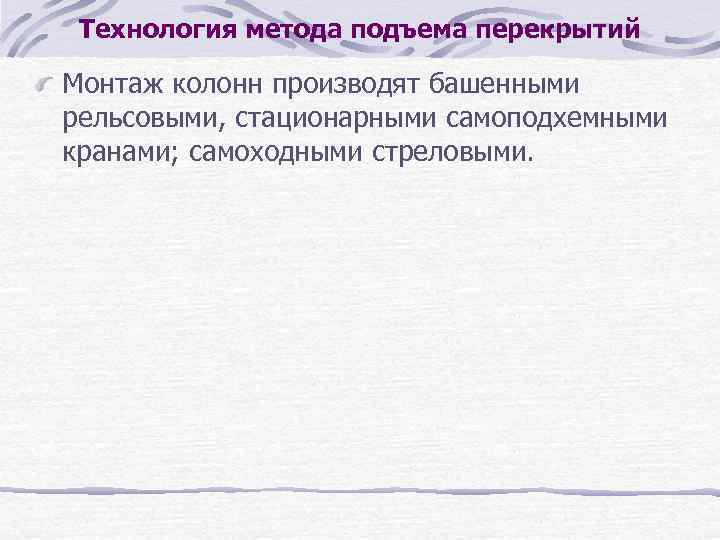

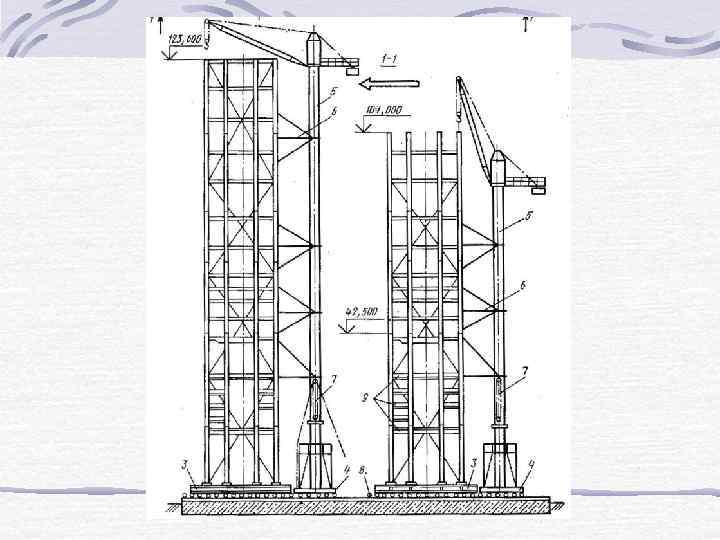

Технология метода подъема перекрытий Монтаж колонн производят башенными рельсовыми, стационарными самоподхемными кранами; самоходными стреловыми.

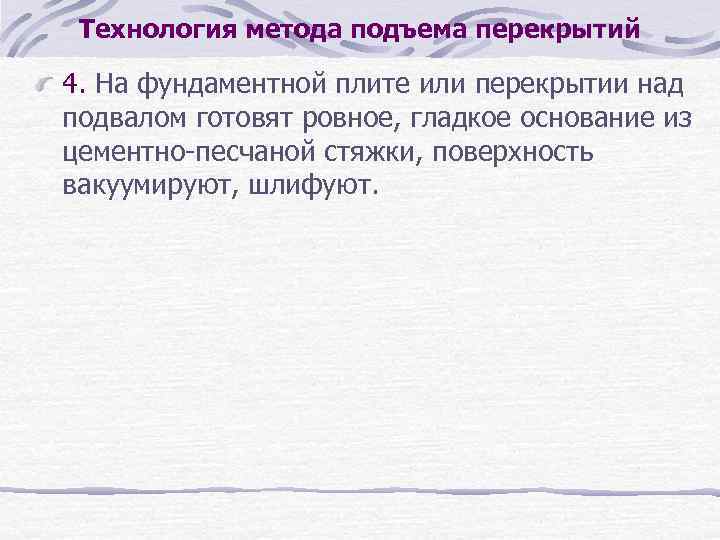

Технология метода подъема перекрытий 4. На фундаментной плите или перекрытии над подвалом готовят ровное, гладкое основание из цементно песчаной стяжки, поверхность вакуумируют, шлифуют.

Технология метода подъема перекрытий 5. Наносят на поверхность стяжки разделительный слой для предотвращения сцепления с будущей плитой, который либо удаляют, либо оставляют как отделочный слой (жидкие полимеры, эмульсии и суспензии, рулонные материалы).

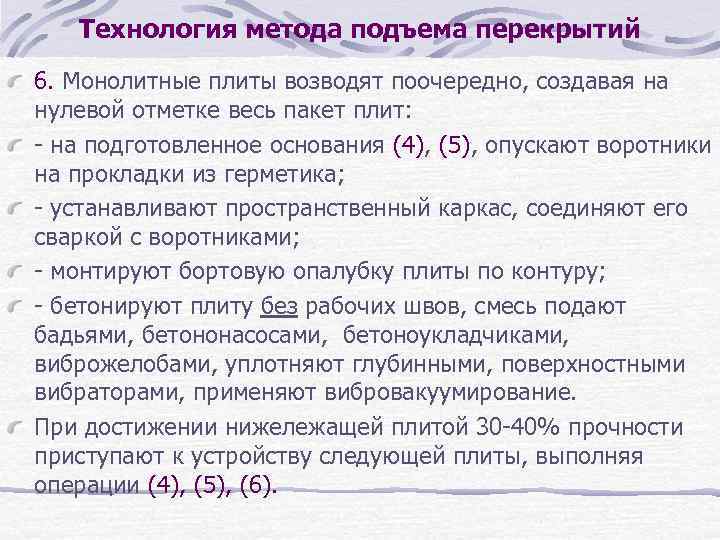

Технология метода подъема перекрытий 6. Монолитные плиты возводят поочередно, создавая на нулевой отметке весь пакет плит: на подготовленное основания (4), (5), опускают воротники на прокладки из герметика; устанавливают пространственный каркас, соединяют его сваркой с воротниками; монтируют бортовую опалубку плиты по контуру; бетонируют плиту без рабочих швов, смесь подают бадьями, бетононасосами, бетоноукладчиками, виброжелобами, уплотняют глубинными, поверхностными вибраторами, применяют вибровакуумирование. При достижении нижележащей плитой 30 40% прочности приступают к устройству следующей плиты, выполняя операции (4), (5), (6).

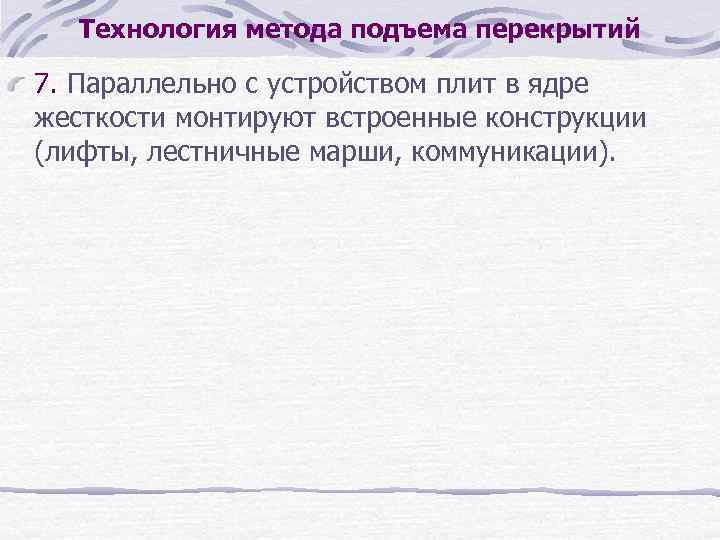

Технология метода подъема перекрытий 7. Параллельно с устройством плит в ядре жесткости монтируют встроенные конструкции (лифты, лестничные марши, коммуникации).

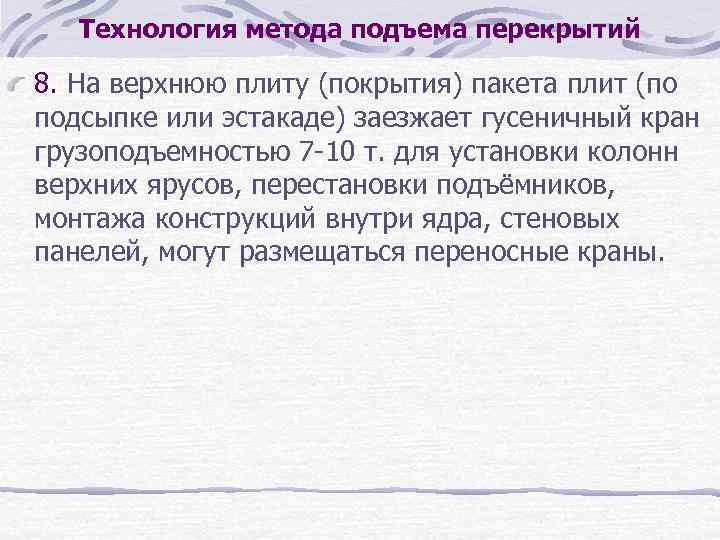

Технология метода подъема перекрытий 8. На верхнюю плиту (покрытия) пакета плит (по подсыпке или эстакаде) заезжает гусеничный кран грузоподъемностью 7 10 т. для установки колонн верхних ярусов, перестановки подъёмников, монтажа конструкций внутри ядра, стеновых панелей, могут размещаться переносные краны.

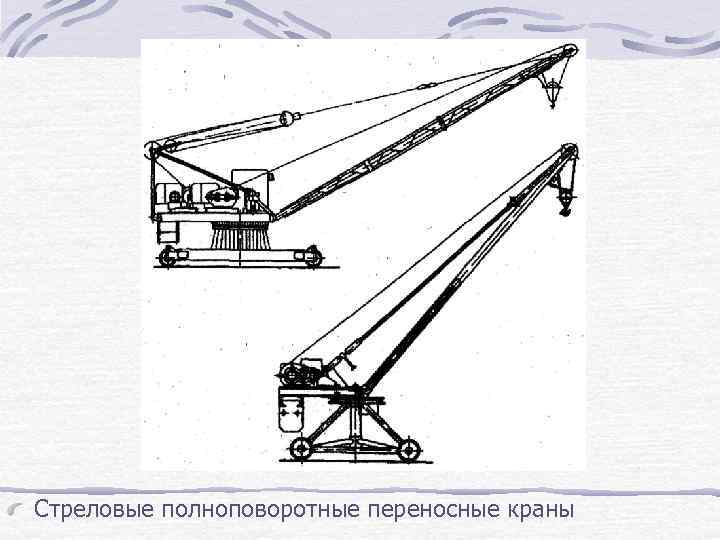

Стреловые полноповоротные переносные краны

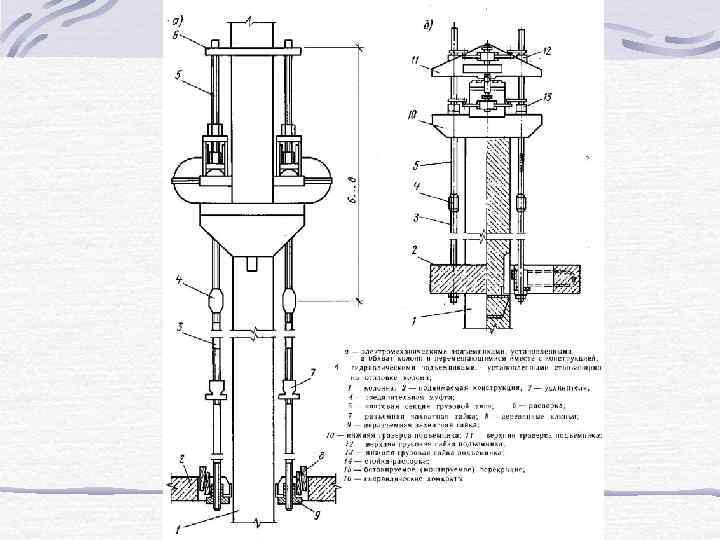

Технология метода подъема перекрытий 9. Устанавливают на колонны 1 го яруса подъемники. Подъемники устанавливают на каждую колонну, грузоподъемность 10÷ 350 т, групповой пульт управления. Скорость подъема 2 4 м/час. Первый тип подъемников устанавливают на оголовках колонн. Их снимают и устанавливают на колонны следующего яруса. Второй тип – в обхват колонны. Они перемещаются от низа до верха колонны вместе с плитой или этажем.

Технология метода подъема перекрытий 10. Подводят тяги подъемников под плиту, отрывают от пакета, поднимают на промежуточное положение, опирают на защелки, начинают подъем следующей плиты. РИСУНОК Схема автоматической защелки. Этапы подъема перекрытия: а —защелка перед проходом через нее поднимаемого перекрытия; б—в период прохода защелки; в — опирание на защелку; 1 — защелка; 2 — перекрытие; 3 — колонна

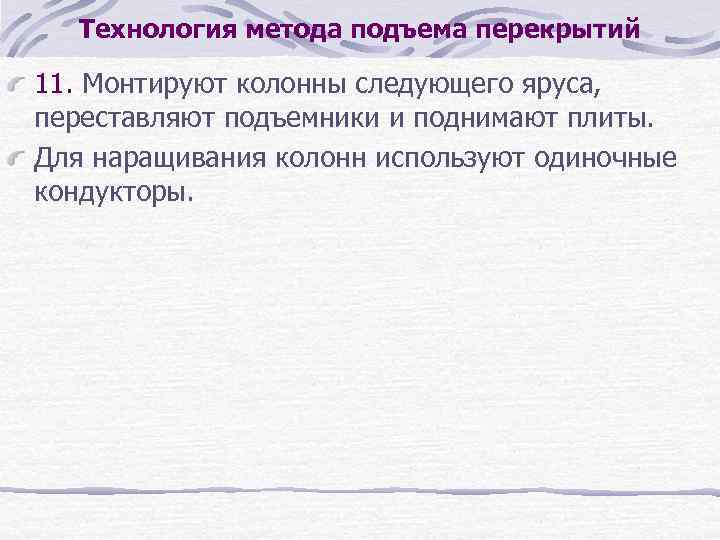

Технология метода подъема перекрытий 11. Монтируют колонны следующего яруса, переставляют подъемники и поднимают плиты. Для наращивания колонн используют одиночные кондукторы.

Технология метода подъема перекрытий Этапы устройства перекрытий: а — бетонирование и подъем плит, наращивание колонн; б — установка воротников, бето нирование первой плиты; 1 — пакет забетонированных плит; 2 — плиты верхних этажей, поднятые в промежуточное положение; 3 — ядро жесткости; 4 — монтажные подмости; 5 — крышевой кран; 6 — домкраты для подъема плит; 7 — колонны второго яруса; 8 — монтажный механизм для бетонирования пакета плит

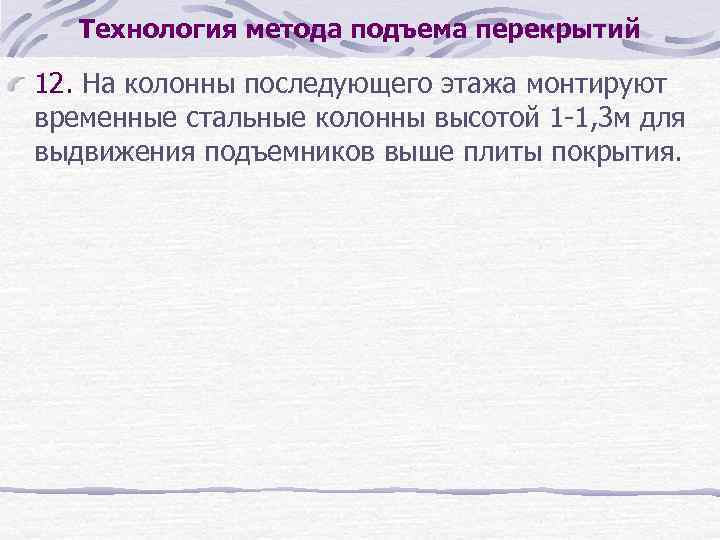

Технология метода подъема перекрытий 12. На колонны последующего этажа монтируют временные стальные колонны высотой 1 1, 3 м для выдвижения подъемников выше плиты покрытия.

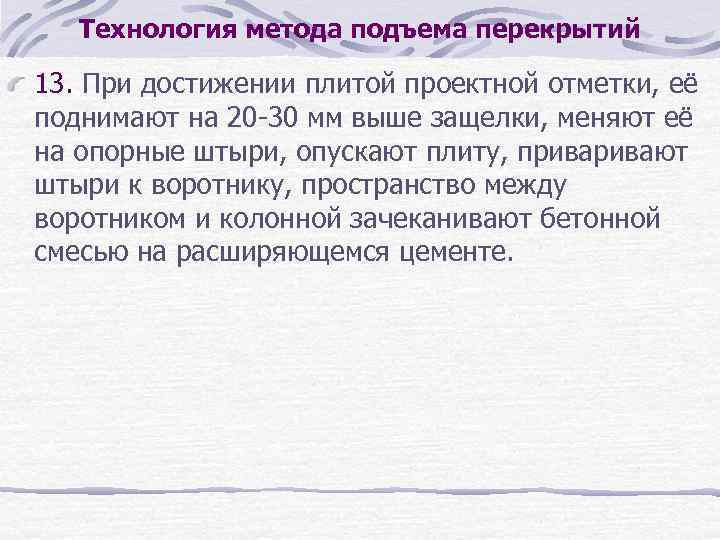

Технология метода подъема перекрытий 13. При достижении плитой проектной отметки, её поднимают на 20 30 мм выше защелки, меняют её на опорные штыри, опускают плиту, привают штыри к воротнику, пространство между воротником и колонной зачеканивают бетонной смесью на расширяющемся цементе.

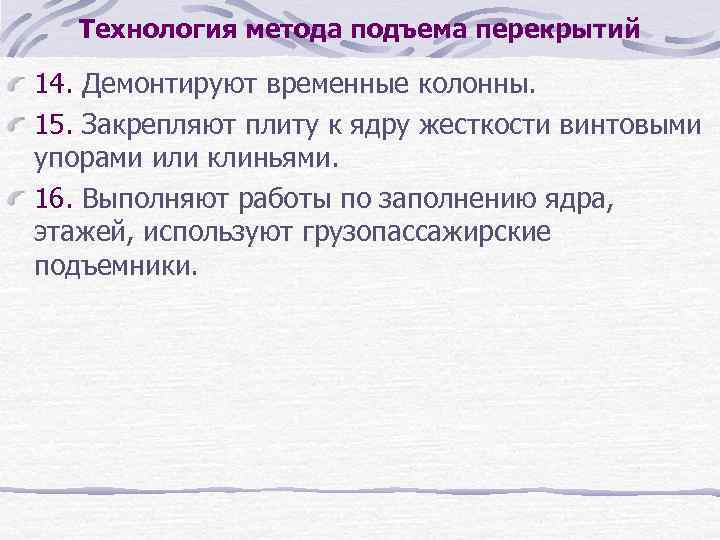

Технология метода подъема перекрытий 14. Демонтируют временные колонны. 15. Закрепляют плиту к ядру жесткости винтовыми упорами или клиньями. 16. Выполняют работы по заполнению ядра, этажей, используют грузопассажирские подъемники.

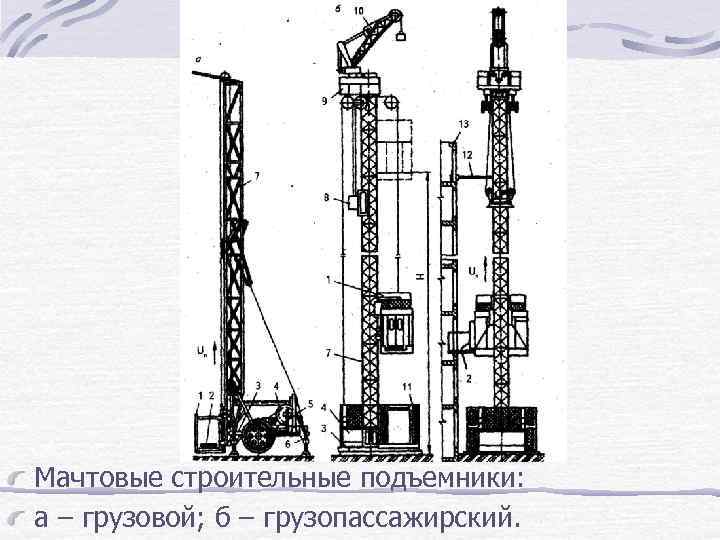

Мачтовые строительные подъемники: а – грузовой; б – грузопассажирский.

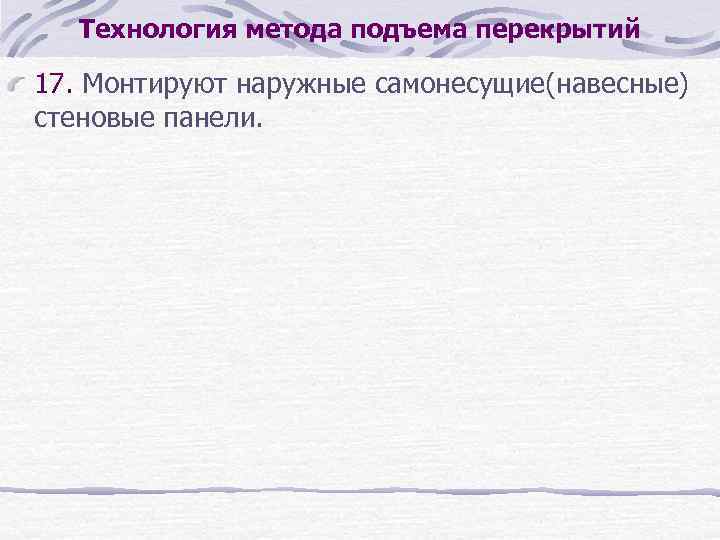

Технология метода подъема перекрытий 17. Монтируют наружные самонесущие(навесные) стеновые панели.

Технология метода подъема перекрытий Навеска стеновых панелей: 1, 2 — смонтированные панели; 3 — подъем стеновой панели; 4 — склад конструкций;

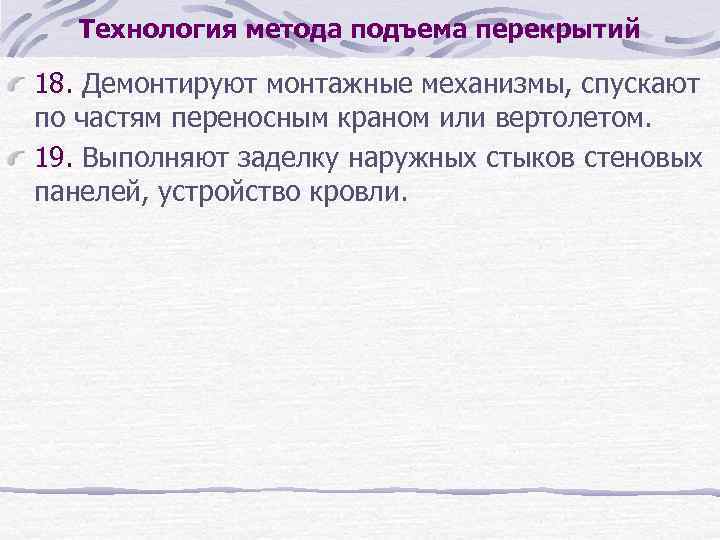

Технология метода подъема перекрытий 18. Демонтируют монтажные механизмы, спускают по частям переносным краном или вертолетом. 19. Выполняют заделку наружных стыков стеновых панелей, устройство кровли.

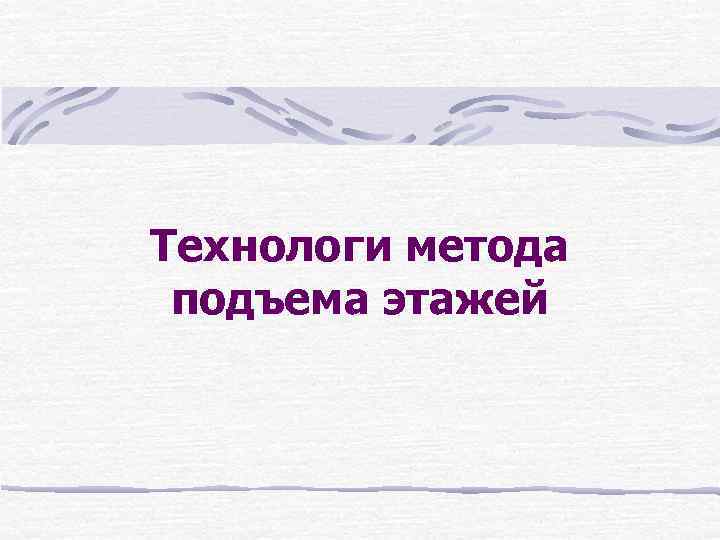

Технологи метода подъема этажей

Технология метода подъема этажей 1÷ 9. Выполняют технологические операции аналогично методу подъема перекрытий. 10. Поднимают плиту покрытия и закрепляют в верхней части 1 го яруса колонн. 11. Монтируют на плите перекрытия стеновые панели, перегородки, оборудование, временно раскрепляют, сваривают, замоноличивают стыки, складируют материалы для завершения работ на проектной отметке. 12. Поднимают полностью смонтированный этаж под плиту покрытия.

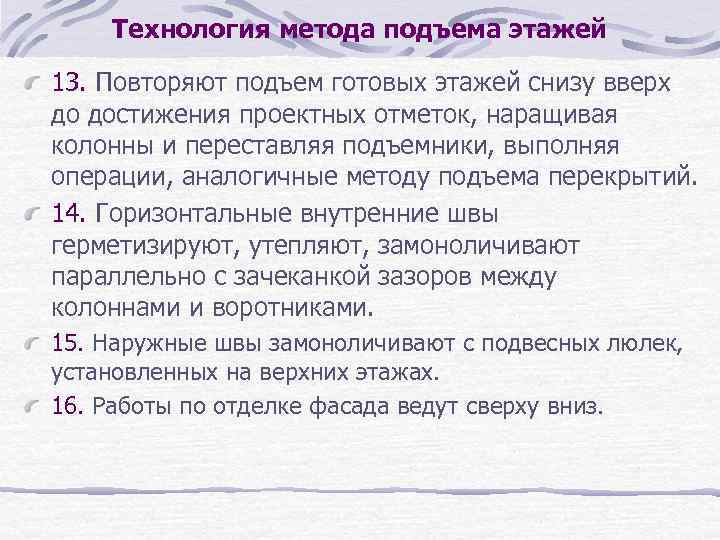

Технология метода подъема этажей 13. Повторяют подъем готовых этажей снизу вверх до достижения проектных отметок, наращивая колонны и переставляя подъемники, выполняя операции, аналогичные методу подъема перекрытий. 14. Горизонтальные внутренние швы герметизируют, утепляют, замоноличивают параллельно с зачеканкой зазоров между колоннами и воротниками. 15. Наружные швы замоноличивают с подвесных люлек, установленных на верхних этажах. 16. Работы по отделке фасада ведут сверху вниз.

Технология метода подъема этажей Последовательность возведения здания методом подъема этажей: 1 — колонны первого яруса; 3 — ядро жесткости; 4 — гидравлический подъемник; 5 — пакет забетонированных между этажных плит; 6 — крышевой кран; 7 — верхний этаж здания в период монтажа конструк ций; 8 — кран для монтажа конструкций этажей; 9 — смонтированный этаж, подготовлен ный к подъему; 10 —этажи здания, поднятые с помощью подъемников в промежуточное положение
