МЕТОДЫ ПЕТРОГРАФИЧЕСКОГО ИССЛЕДОВАНИЯ МИНЕРАЛОВ И ГОРНЫХ ПОРОД LOGO

МЕТОДЫ ПЕТРОГРАФИЧЕСКОГО ИССЛЕДОВАНИЯ МИНЕРАЛОВ И ГОРНЫХ ПОРОД LOGO КРИСТАЛЛООПТИКА ЛЕКЦИЯ 2

ИССЛЕДОВАНИЯ МИНЕРАЛОВ В ПРОХОДЯЩЕМ СВЕТЕ БЕЗ АНАЛИЗАТОРА Определение показателя преломления (шагреневая поверхность, рельеф, полоска Бекке – группа по В. Н. Лодочникову) Определение цвета минерала Определение спайности (угол между двумя направлениями) Форма сечений, форма зерен Включения, продукты изменения Наблюдение плеохроизма

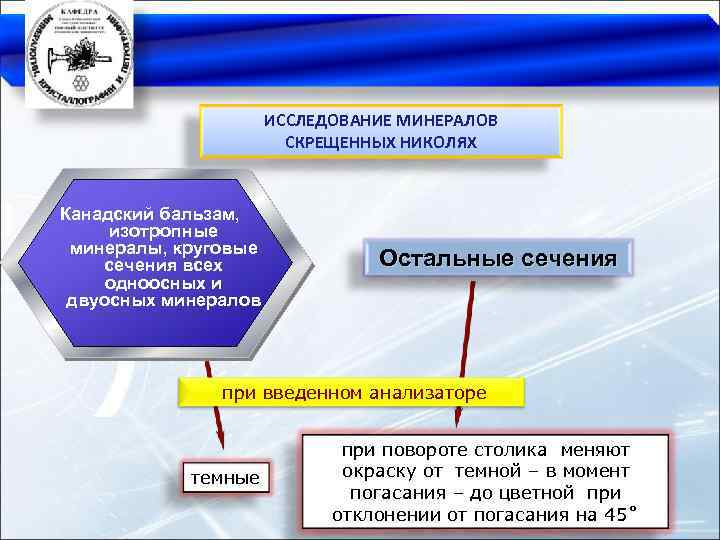

ИССЛЕДОВАНИЕ МИНЕРАЛОВ СКРЕЩЕННЫХ НИКОЛЯХ Канадский бальзам, изотропные минералы, круговые сечения всех одноосных и двуосных минералов Остальные сечения при введенном анализаторе темные при повороте столика меняют окраску от темной – в момент погасания – до цветной при отклонении от погасания на 45˚

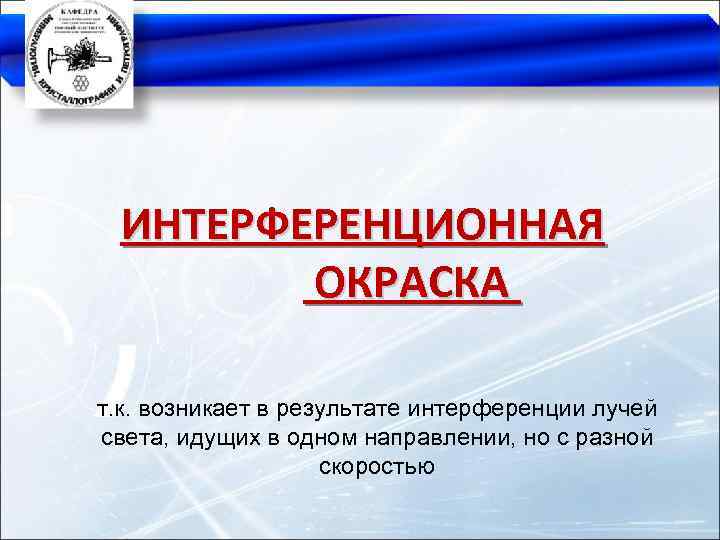

ИНТЕРФЕРЕНЦИОННАЯ ОКРАСКА т. к. возникает в результате интерференции лучей света, идущих в одном направлении, но с разной скоростью

ИНТЕРФЕРЕНЦИЯ СВЕТА

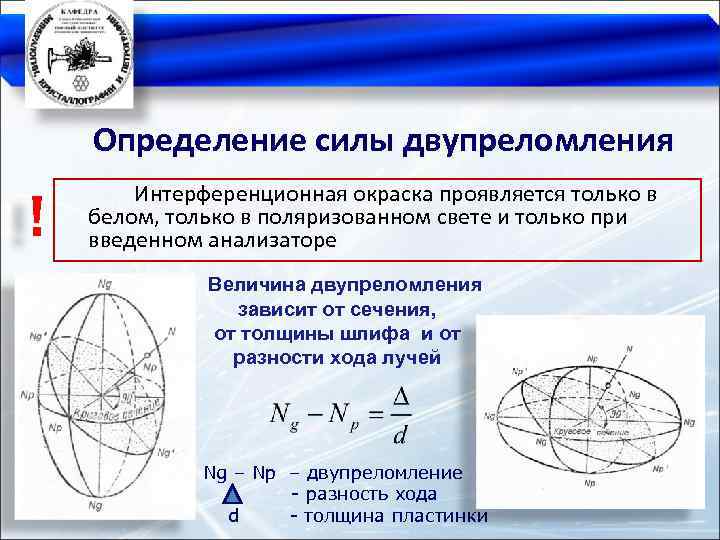

Определение силы двупреломления ! Интерференционная окраска проявляется только в белом, только в поляризованном свете и только при введенном анализаторе Величина двупреломления зависит от сечения, от толщины шлифа и от разности хода лучей Ng – Np – двупреломление - разность хода d - толщина пластинки

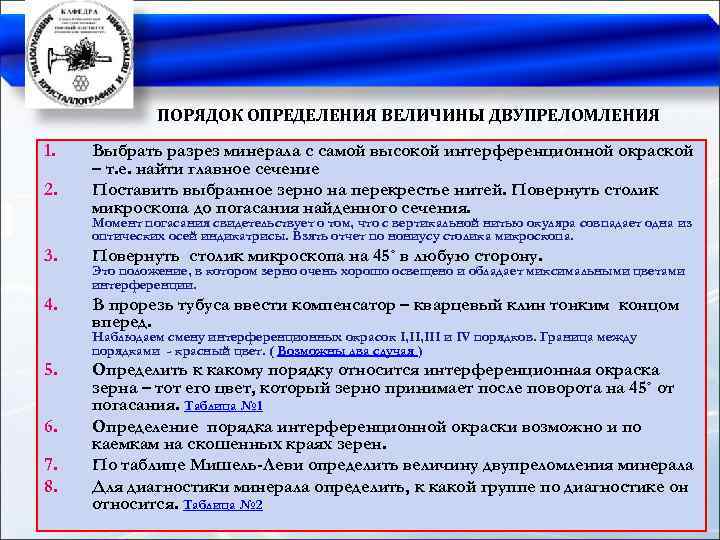

ПОРЯДОК ОПРЕДЕЛЕНИЯ ВЕЛИЧИНЫ ДВУПРЕЛОМЛЕНИЯ 1. 2. Выбрать разрез минерала с самой высокой интерференционной окраской – т. е. найти главное сечение Поставить выбранное зерно на перекрестье нитей. Повернуть столик микроскопа до погасания найденного сечения. Момент погасания свидетельствует о том, что с вертикальной нитью окуляра совпадает одна из оптических осей индикатрисы. Взять отчет по нониусу столика микроскопа. 3. Повернуть столик микроскопа на 45˚ в любую сторону. 4. В прорезь тубуса ввести компенсатор – кварцевый клин тонким концом вперед. Это положение, в котором зерно очень хорошо освещено и обладает миксимальными цветами интерференции. Наблюдаем смену интерференционных окрасок I, III и IV порядков. Граница между порядками - красный цвет. ( Возможны два случая ) 5. 6. 7. 8. Определить к какому порядку относится интерференционная окраска зерна – тот его цвет, который зерно принимает после поворота на 45˚ от погасания. Таблица № 1 Определение порядка интерференционной окраски возможно и по каемкам на скошенных краях зерен. По таблице Мишель-Леви определить величину двупреломления минерала Для диагностики минерала определить, к какой группе по диагностике он относится. Таблица № 2

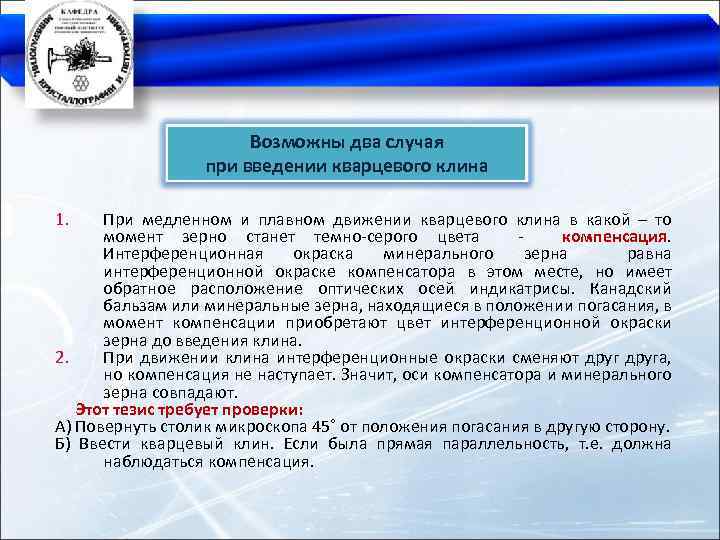

Возможны два случая при введении кварцевого клина 1. При медленном и плавном движении кварцевого клина в какой – то момент зерно станет темно-серого цвета компенсация. Интерференционная окраска минерального зерна равна интерференционной окраске компенсатора в этом месте, но имеет обратное расположение оптических осей индикатрисы. Канадский бальзам или минеральные зерна, находящиеся в положении погасания, в момент компенсации приобретают цвет интерференционной окраски зерна до введения клина. 2. При движении клина интерференционные окраски сменяют друга, но компенсация не наступает. Значит, оси компенсатора и минерального зерна совпадают. Этот тезис требует проверки: А) Повернуть столик микроскопа 45˚ от положения погасания в другую сторону. Б) Ввести кварцевый клин. Если была прямая параллельность, т. е. должна наблюдаться компенсация.

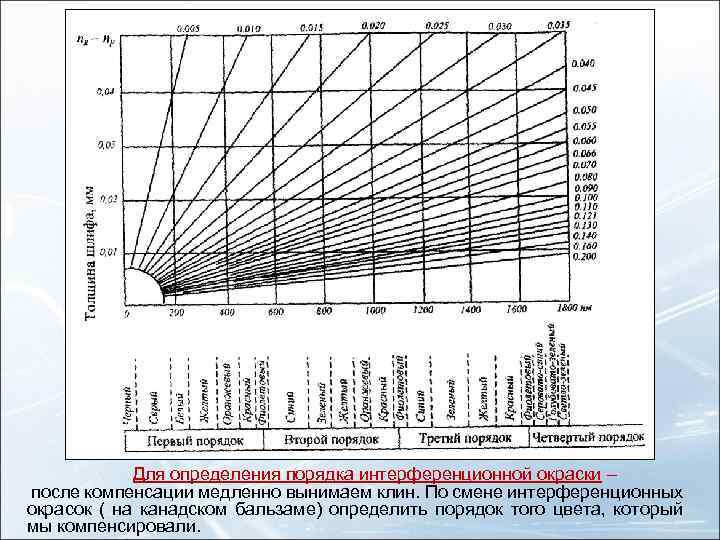

Для определения порядка интерференционной окраски – после компенсации медленно вынимаем клин. По смене интерференционных окрасок ( на канадском бальзаме) определить порядок того цвета, который мы компенсировали.

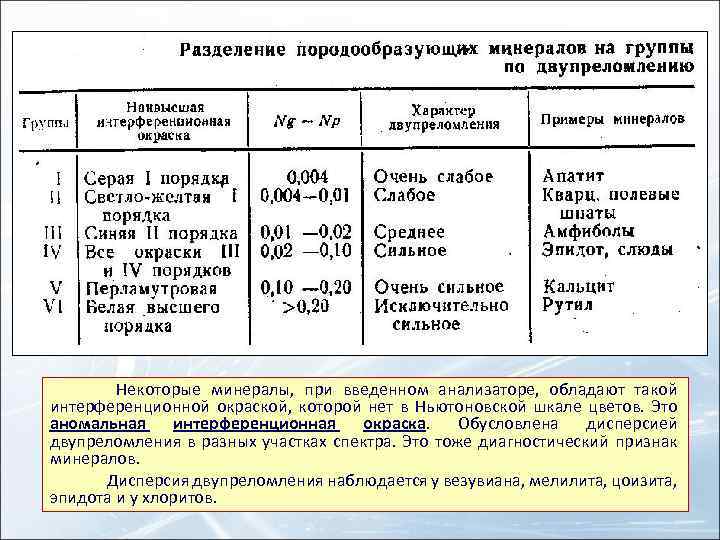

Некоторые минералы, при введенном анализаторе, обладают такой интерференционной окраской, которой нет в Ньютоновской шкале цветов. Это аномальная интерференционная окраска. Обусловлена дисперсией двупреломления в разных участках спектра. Это тоже диагностический признак минералов. Дисперсия двупреломления наблюдается у везувиана, мелилита, цоизита, эпидота и у хлоритов.

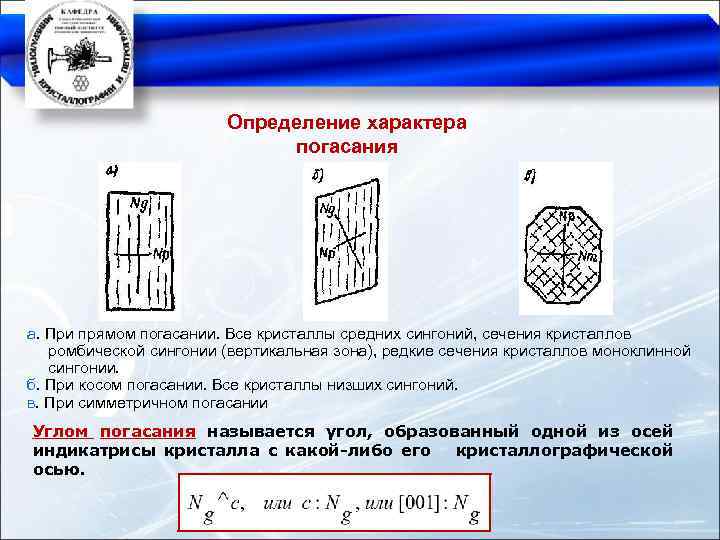

Определение характера погасания а. При прямом погасании. Все кристаллы средних сингоний, сечения кристаллов ромбической сингонии (вертикальная зона), редкие сечения кристаллов моноклинной сингонии. б. При косом погасании. Все кристаллы низших сингоний. в. При симметричном погасании Углом погасания называется угол, образованный одной из осей индикатрисы кристалла с какой-либо его кристаллографической осью.

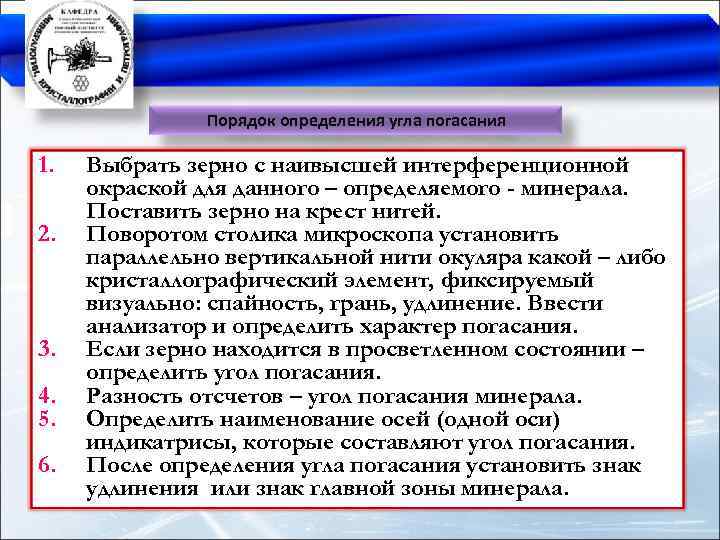

Порядок определения угла погасания 1. 2. 3. 4. 5. 6. Выбрать зерно с наивысшей интерференционной окраской для данного – определяемого - минерала. Поставить зерно на крест нитей. Поворотом столика микроскопа установить параллельно вертикальной нити окуляра какой – либо кристаллографический элемент, фиксируемый визуально: спайность, грань, удлинение. Ввести анализатор и определить характер погасания. Если зерно находится в просветленном состоянии – определить угол погасания. Разность отсчетов – угол погасания минерала. Определить наименование осей (одной оси) индикатрисы, которые составляют угол погасания. После определения угла погасания установить знак удлинения или знак главной зоны минерала.

Определить наименование осей индикатрисы, которые составляют угол погасания. 1. Повернуть столик микроскопа на 45˚ против часовой стрелки. 2. Ввести кварцевый клин. Если наблюдается компенсация, в этом направлении в зерне минерала расположена ось Ng. При отсутствии компенсации (повышении интерференционной окраски) в зерне в этом направлении лежит ось Np. Если продвижении клина вперед, цветные каемки «бегут» внутрь зерна, то интерференционная окраска понижается. Это значит, что параллельно направлению движения клина в зерне расположена ось Ng. Если каемки перемещаются к краю зерна, то параллельно ходу клина в минерале лежит ось Np.

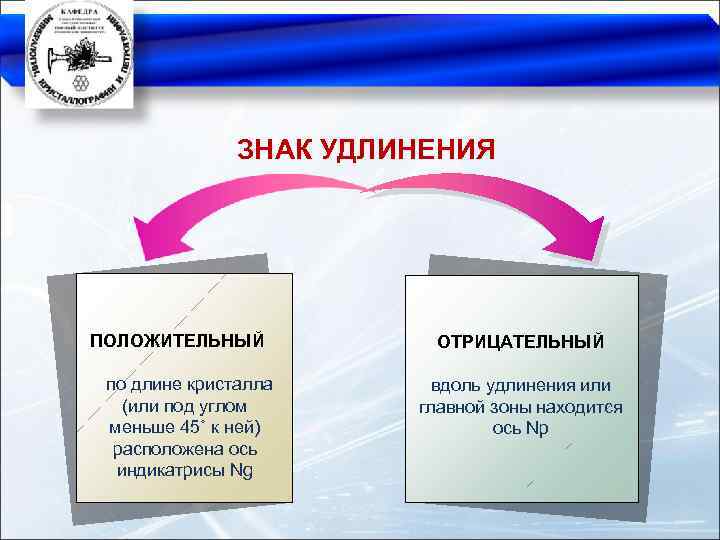

ЗНАК УДЛИНЕНИЯ ПОЛОЖИТЕЛЬНЫЙ по длине кристалла (или под углом меньше 45˚ к ней) расположена ось индикатрисы Ng ОТРИЦАТЕЛЬНЫЙ вдоль удлинения или главной зоны находится ось Np

Исследование плеохроизма и схемы абсорбции СХЕМА АБСОРБЦИИ БИОТИТОВАЯ Самая густая окраска минерала проявляется, когда световые колебания совершаются параллельно удлинению зерна ТУРМАЛИНОВАЯ Наиболее интенсивная окраска минерального зерна наблюдается, если световые колебания происходят поперек удлинения

Порядок исследования плеохроизма. Определение плеохроизма по осям Ng и Np 1. 2. 3. 4. 5. 6. Выбрать сечение минерального зерна с наивысшей интерференционной окраской – главное сечение- поставить на крест нитей. Определить наименование и расположение осей Ng и Np. Поставить одну из осей параллельно направлению колебаний в поляризаторе – параллельно вертикальной нити окуляра (параллельность проверить !) Вывести анализатор и зафиксировать окраску минерала, соответствующую абсорбции по той оси индикатрисы, которая параллельна вертикальной нити окуляра (направлению колебаний света в поляризаторе). Записать, например, так: Ng – темно-зеленый. Повернуть столик микроскопа на 90˚ (до следующего погасания); так совмещается вторая ось индикатрисы с направлением колебаний поляризатора. Вывести анализатор. Записать цвет. Схема абсорбции по осям записывается так : Ng > Np. Для одноосных минералов этого достаточно. Абсорбция для двуосных неполная. Надо ее еще определить по Nm. Это круговое сечение, т. е. в нем нет плеохроизма. Зафиксировать цвет без анализатора. Например: Nm- светлозеленая. Общая схема абсорбции Ng>Nm>Np. Это пряма схема абсорбции. Но бывает и обратная Np>Nm>Ng Внимание! НЕ ПУТАТЬ прямую и обратную схему абсорбции с плеохроизмом по биотиту и турмалину!!!!!
