Методы контроля сварных соединений Климов Виталий Сергеевич

Методы контроля сварных соединений { Климов Виталий Сергеевич научный сотрудник лаборатории “Физика прочности и интеллектуальные диагностические системы”

2 Методы контроля сварки Разрушающие методы Неразрушающие методы Механические испытания Визуально-оптический осмотр Металлография Радиационная дефектоскопия Коррозионные испытания Ультразвуковая дефектоскопия Электромагнитная дефектоскопия Контроль проникающими веществами

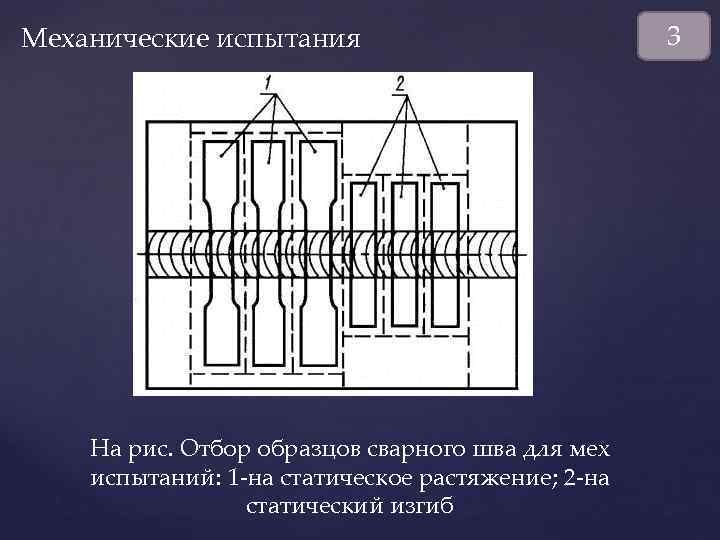

Механические испытания На рис. Отбор образцов сварного шва для мех испытаний: 1 -на статическое растяжение; 2 -на статический изгиб 3

Механические испытания На рис. Разрывная машина 4

5 Металлография Малый диаметр ядра Полный непровар Раковина Склейка Поры

Коррозионные испытания 6

Коррозионные испытания 7

Визуально-оптический осмотр На рис. Сварной швов (дуговая сварка) 8

Визуально-оптический осмотр На рис. Дефекты сварных швов дуговой сварке при визуальном осмотре 9

Радиационная дефектоскопия 10 На рис. Рентгеноскопия соединения из сплава Д 16 Т 1 -место скопления алюминия; 2 -диаграмма интенсивности рентгеновских лучей; 3 -темное кольцо; 4 -светлое кольцо.

Ультразвуковая дефектоскопия На рис. Ультразвуковая дефектоскопия сварного соединения труб 11

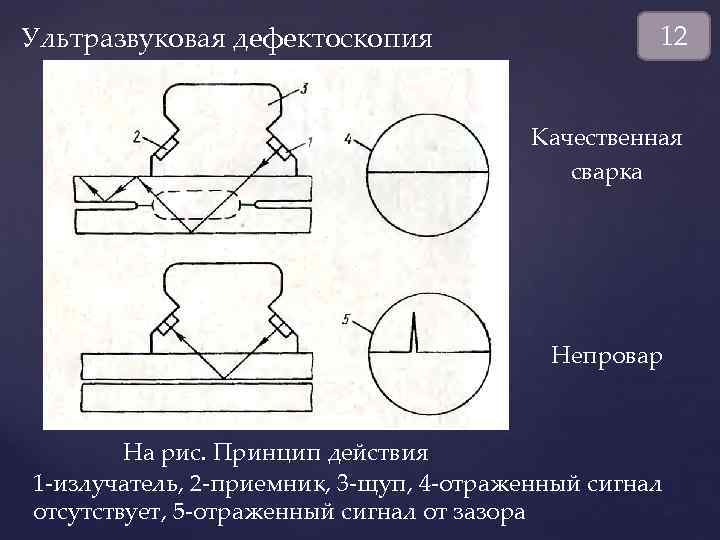

Ультразвуковая дефектоскопия 12 Качественная сварка Непровар На рис. Принцип действия 1 -излучатель, 2 -приемник, 3 -щуп, 4 -отраженный сигнал отсутствует, 5 -отраженный сигнал от зазора

Электромагнитная дефектоскопия 13 а) Нет дефектов б) Обнаружен дефект На рис. Принцип действия

Контроль проникающими веществами На рис. Проникающие вещества в баллончиках 14

Контроль проникающими веществами На рис. Процесс нанесения 15

Контроль проникающими веществами На рис. Участок контроля 16

Успехов в дальнейшем обучении!
