Методы конструктивного моделирования с изменением формы Лекция 4 -5 Методы конструктивного моделирования с изменением формы Лекция 4 -5

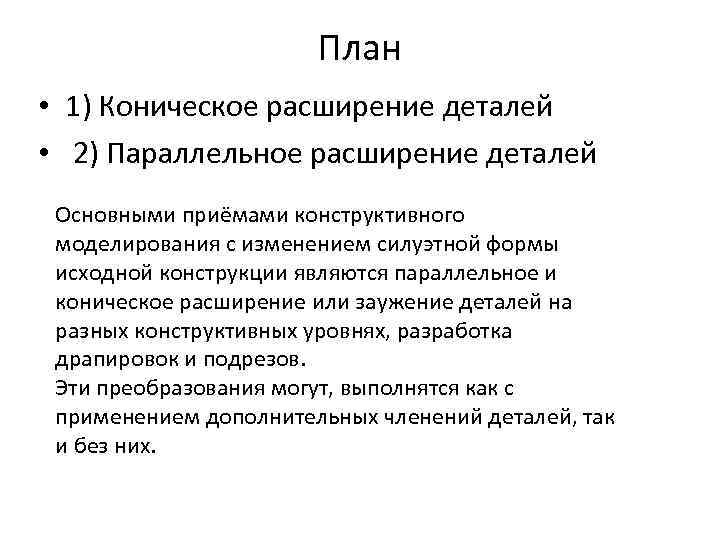

План • 1) Коническое расширение деталей • 2) Параллельное расширение деталей Основными приёмами конструктивного План • 1) Коническое расширение деталей • 2) Параллельное расширение деталей Основными приёмами конструктивного моделирования с изменением силуэтной формы исходной конструкции являются параллельное и коническое расширение или заужение деталей на разных конструктивных уровнях, разработка драпировок и подрезов. Эти преобразования могут, выполнятся как с применением дополнительных членений деталей, так и без них.

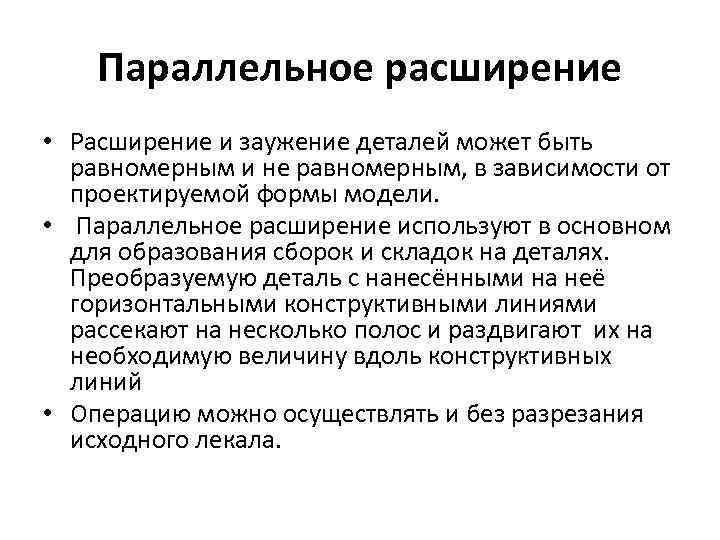

Параллельное расширение • Расширение и заужение деталей может быть равномерным и не равномерным, в Параллельное расширение • Расширение и заужение деталей может быть равномерным и не равномерным, в зависимости от проектируемой формы модели. • Параллельное расширение используют в основном для образования сборок и складок на деталях. Преобразуемую деталь с нанесёнными на неё горизонтальными конструктивными линиями рассекают на несколько полос и раздвигают их на необходимую величину вдоль конструктивных линий • Операцию можно осуществлять и без разрезания исходного лекала.

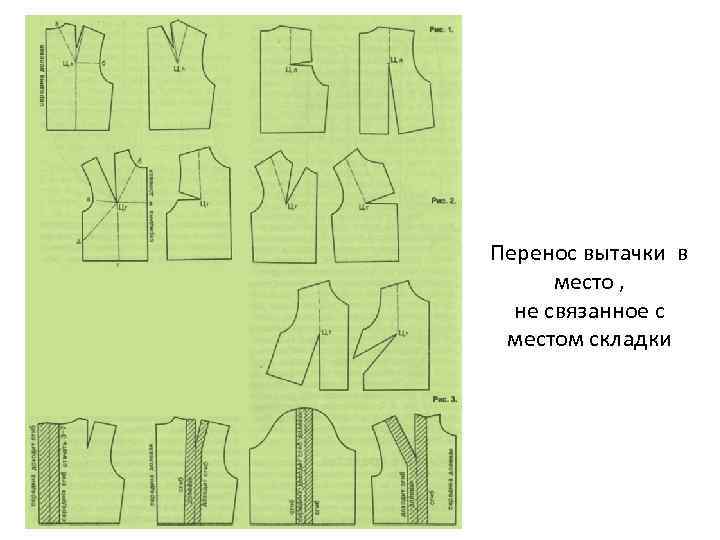

Перенос вытачки в место , не связанное с местом складки Перенос вытачки в место , не связанное с местом складки

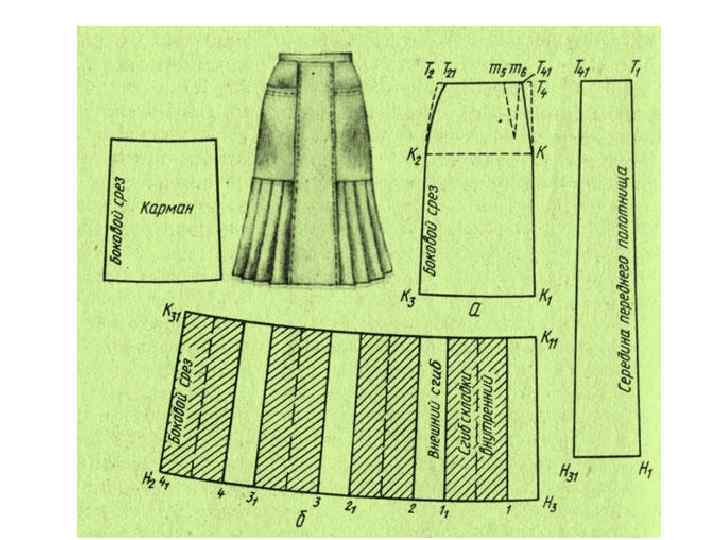

Проектирование складок а –односторонняя и встречная или бантовая складка б – шлица Типовое значение Проектирование складок а –односторонняя и встречная или бантовая складка б – шлица Типовое значение глубины складок 6 см для юбки и 8 см для пальто и плаща В изделиях из плотных материалов проектируют складки со швом по внутреннему сгибу. В этом случае под встречную складку проектируют отрезную деталь.

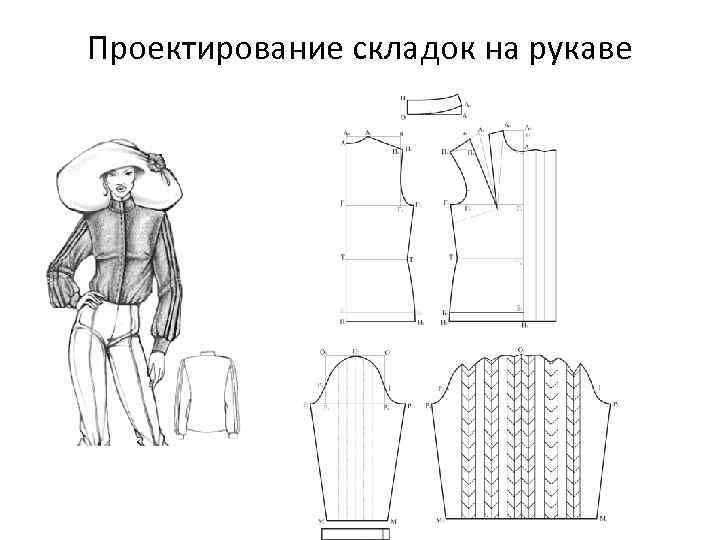

Проектирование складок на рукаве Проектирование складок на рукаве

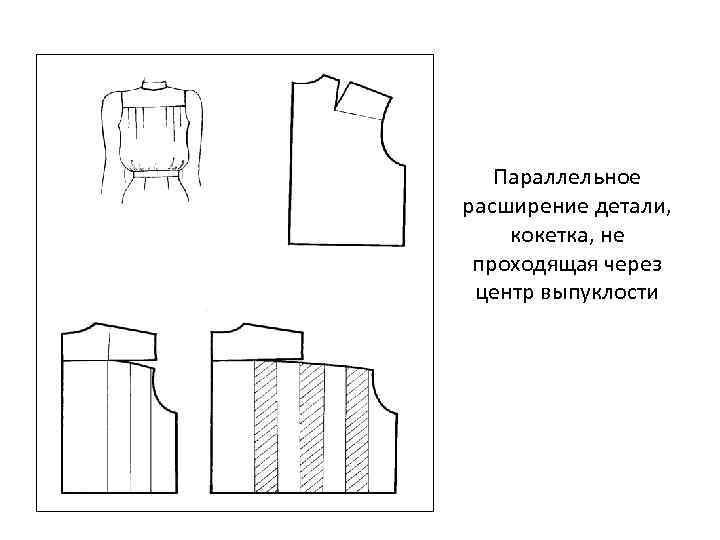

Параллельное расширение детали, кокетка, не проходящая через центр выпуклости Параллельное расширение детали, кокетка, не проходящая через центр выпуклости

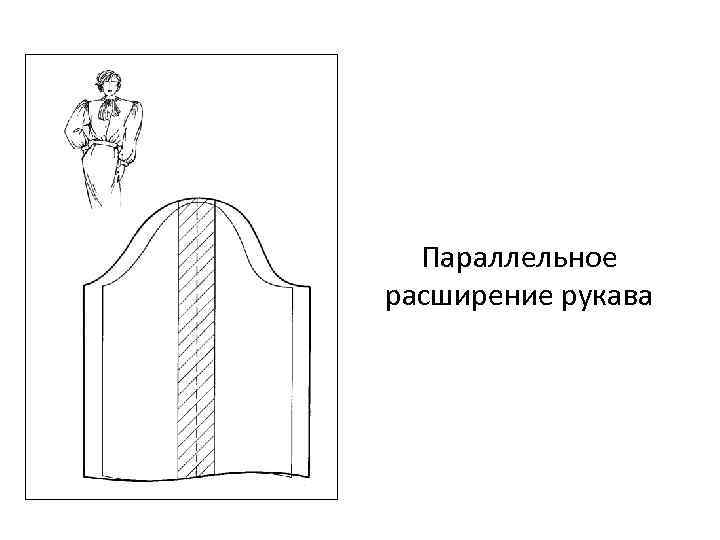

Параллельное расширение рукава Параллельное расширение рукава

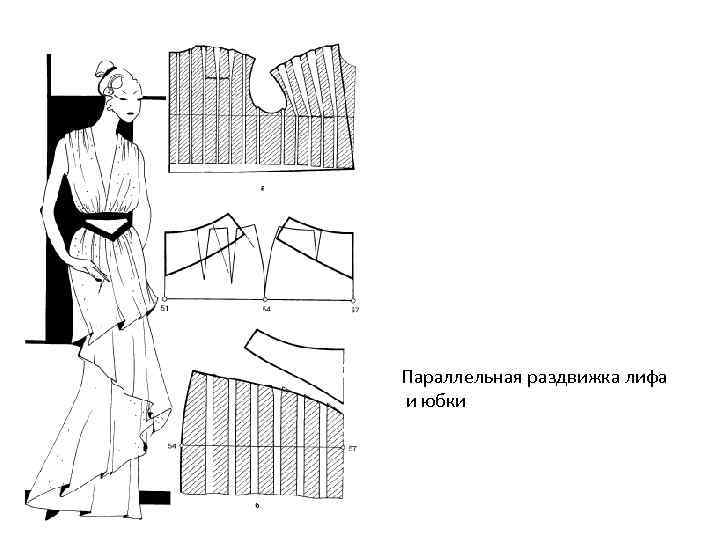

Параллельная раздвижка лифа и юбки Параллельная раздвижка лифа и юбки

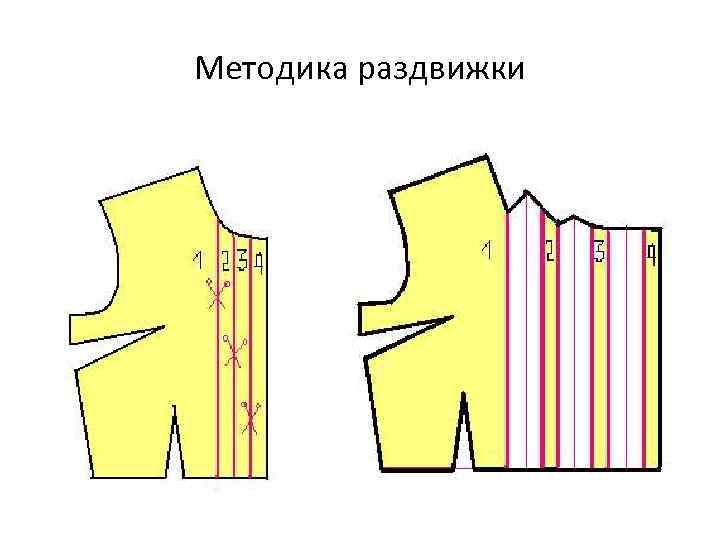

Методика раздвижки Методика раздвижки

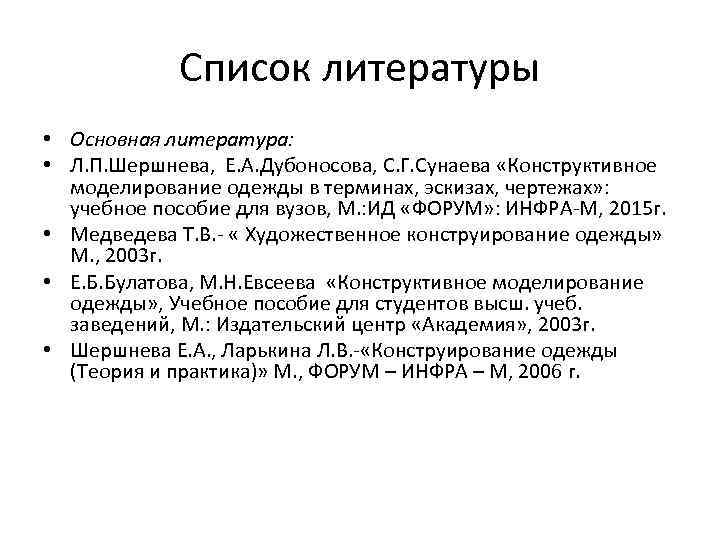

Список литературы • Основная литература: • Л. П. Шершнева, Е. А. Дубоносова, С. Г. Список литературы • Основная литература: • Л. П. Шершнева, Е. А. Дубоносова, С. Г. Сунаева «Конструктивное моделирование одежды в терминах, эскизах, чертежах» : учебное пособие для вузов, М. : ИД «ФОРУМ» : ИНФРА-М, 2015 г. • Медведева Т. В. - « Художественное конструирование одежды» М. , 2003 г. • Е. Б. Булатова, М. Н. Евсеева «Конструктивное моделирование одежды» , Учебное пособие для студентов высш. учеб. заведений, М. : Издательский центр «Академия» , 2003 г. • Шершнева Е. А. , Ларькина Л. В. - «Конструирование одежды (Теория и практика)» М. , ФОРУМ – ИНФРА – М, 2006 г.
