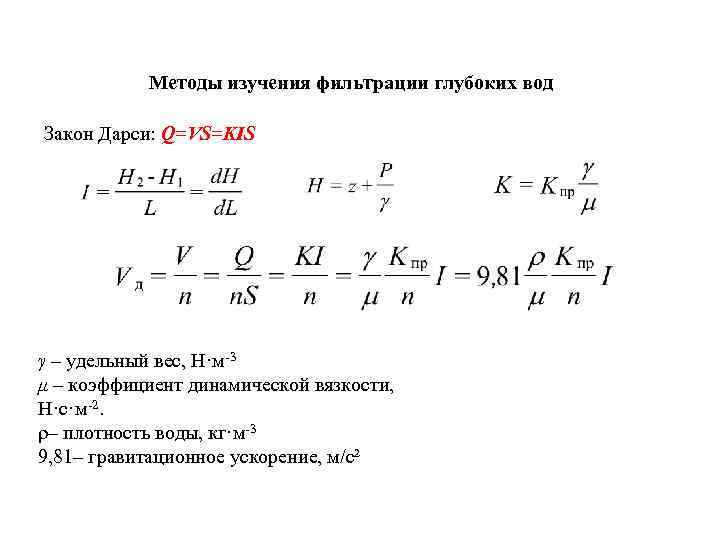

Методы изучения фильтрации глубоких вод Закон Дарси: Q=VS=KIS γ – удельный вес, Н·м 3 μ – коэффициент динамической вязкости, Н·с·м 2. ρ– плотность воды, кг·м 3 9, 81– гравитационное ускорение, м/с²

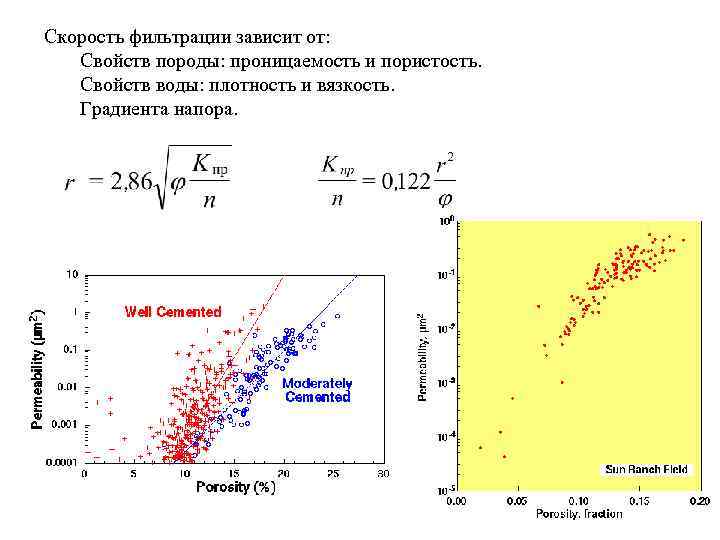

Скорость фильтрации зависит от: Свойств породы: проницаемость и пористость. Свойств воды: плотность и вязкость. Градиента напора.

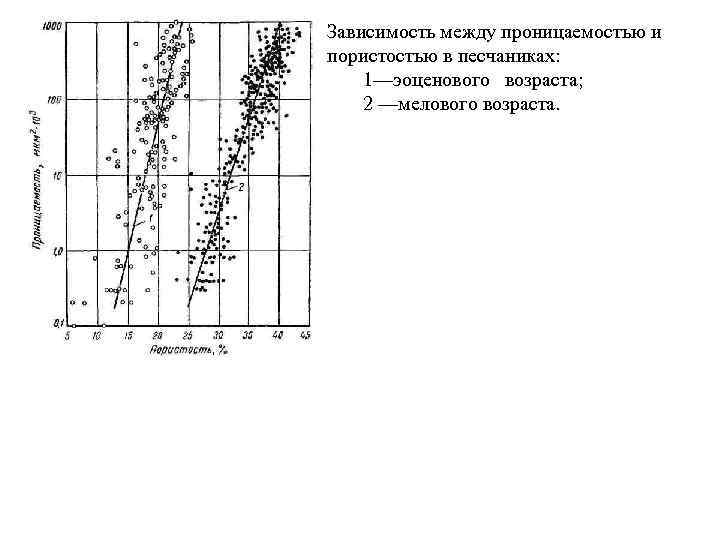

Зависимость между проницаемостью и пористостью в песчаниках: 1—эоценового возраста; 2 —мелового возраста.
Кинематическая вязкость: Динамическая вязкость Газовые компоненты 0, 0182 0, 02 м. Па·с Воды 1, 002 1, 6 м. Па·с Нефтей, как правило, менее 200 м. Па·с. В пластовых условиях находятся в интервале 0, 4 1000 м. Па·с. При вязкости более 1000 м. Па·с жидкостифактически неподвижны. Жидкость (o. C) с. Ст (мм 2·с 1) Беназин а Бензин б Бензин с Бензол Вода нефть 48 o API нефть 40 o API нефть 32, 6 o API Асфальт 15, 6 20 20 15, 6 25 0, 88 0, 64 0, 46 0, 74 1, 0038 3, 8 9, 7 23, 2 159 324

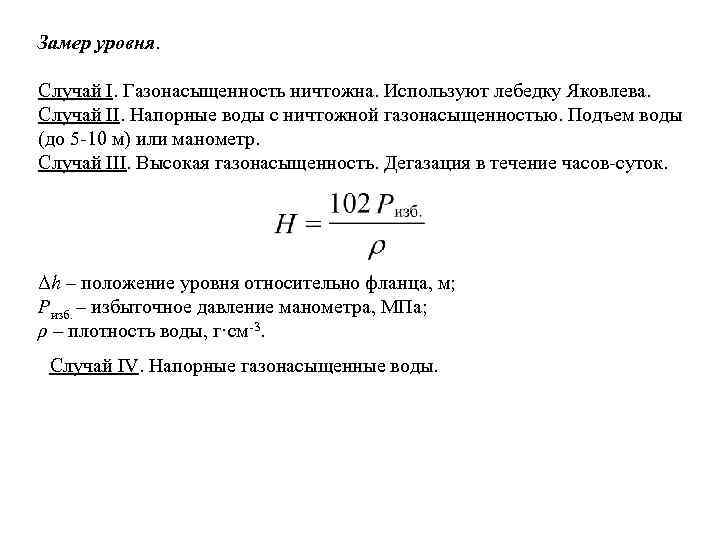

Замер уровня. Случай I. Газонасыщенность ничтожна. Используют лебедку Яковлева. Случай II. Напорные воды с ничтожной газонасыщенностью. Подъем воды (до 5 10 м) или манометр. Случай III. Высокая газонасыщенность. Дегазация в течение часов суток. Δh – положение уровня относительно фланца, м; Pизб. – избыточное давление манометра, МПа; ρ – плотность воды, г·см 3. Случай IV. Напорные газонасыщенные воды.

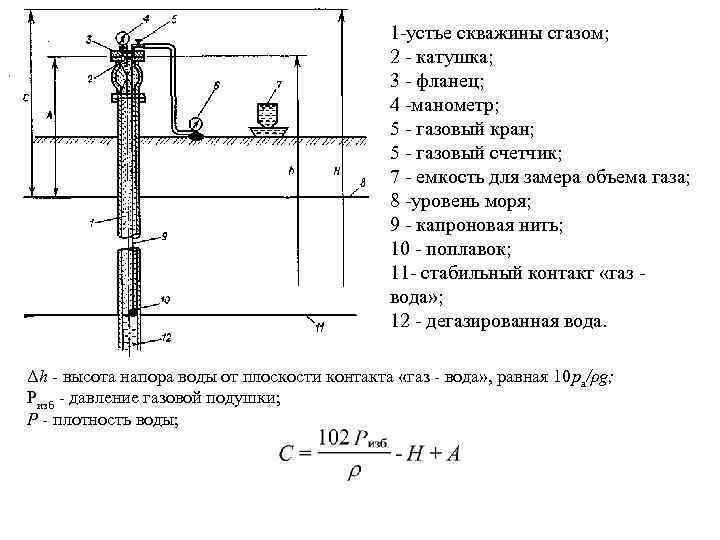

1 устье скважины сгазом; 2 - катушка; 3 - фланец; 4 манометр; 5 газовый кран; 5 газовый счетчик; 7 емкость для замера объема газа; 8 уровень моря; 9 капроновая нить; 10 - поплавок; 11 стабильный контакт «газ вода» ; 12 дегазированная вода. Δh высота напора воды от плоскости контакта «газ вода» , равная 10 pа/ρg; Pизб давление газовой подушки; Ρ плотность воды;

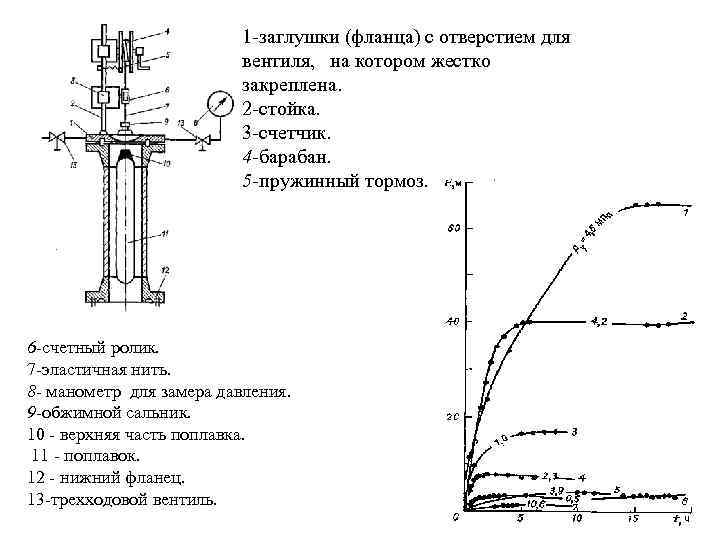

1 заглушки (фланца) с отверстием для вентиля, на котором жестко закреплена. 2 стойка. 3 счетчик. 4 -барабан. 5 -пружинный тормоз. 6 -счетный ролик. 7 эластичная нить. 8 - манометр для замера давления. 9 -обжимной сальник. 10 верхняя часть поплавка. 11 поплавок. 12 нижний фланец. 13 -трехходовой вентиль.
Прямые методы. а. По дебитам источников б. Индикаторы в. По замерам гидростатического давления. А. И. Силин Бекчурин ввел понятие «приведенное давление» Приведенное давление – давление на условно выбранной единой горизонтальной плоскости сравнения. 1. Пресная вода 2. Относительно стабильные минерализация и температура

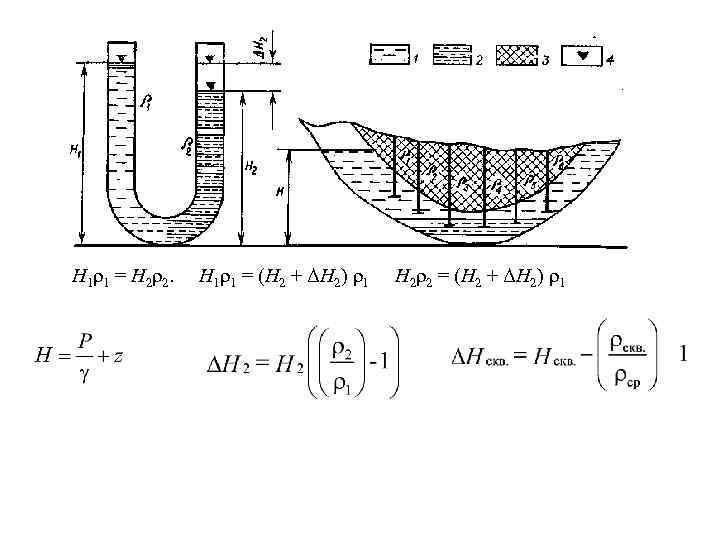

H 1 ρ1 = H 2 ρ2. H 1ρ1 = (H 2 + ΔH 2) ρ1 H 2ρ2 = (H 2 + ΔH 2) ρ1
Pа приведенное давление на заданной плоскости сравнения ап, за которую обычно выбирают горизонтальную плоскость, проходящую на уровне забоя наиболее глубокой в районе исследований скважины, вскрывающей данный водоносный горизонт (комплекс); — гидростатическое давление жидкости на какой либо плоскости аi расположенной гипсометрически выше выбранной плоскости сравнения ап Обычно за плоскость сравнения принимают горизонтальную плоскость, проходящую через забой наиболее глубокой из сравниваемых скважин, вскрывших данный водоносный горизонт.

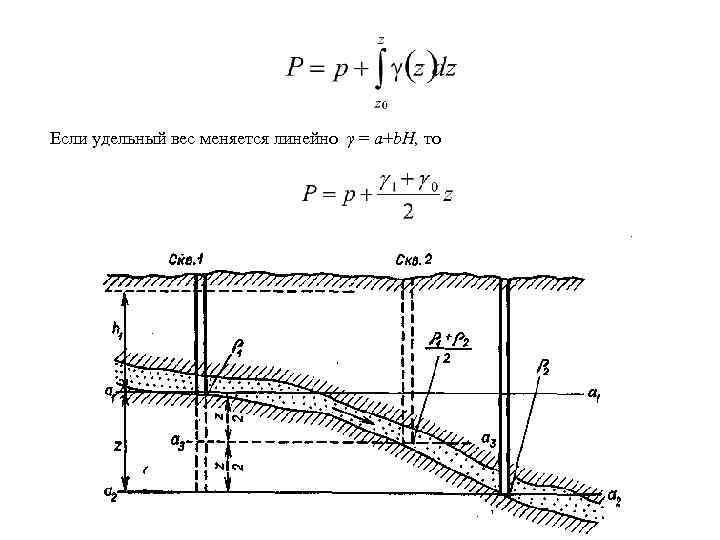

Если удельный вес меняется линейно γ = a+b. H, то

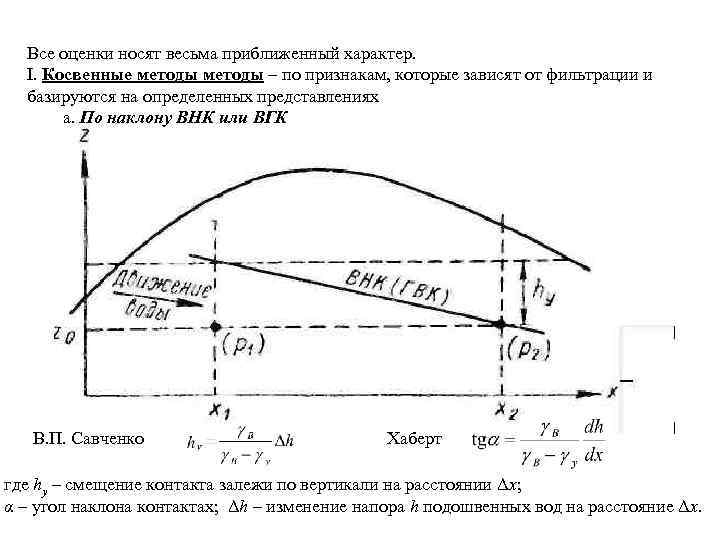

Все оценки носят весьма приближенный характер. I. Косвенные методы – по признакам, которые зависят от фильтрации и базируются на определенных представлениях а. По наклону ВНК или ВГК В. П. Савченко Хаберт где hy – смещение контакта залежи по вертикали на расстоянии Δx; α – угол наклона контактах; Δh – изменение напора h подошвенных вод на расстояние Δx.

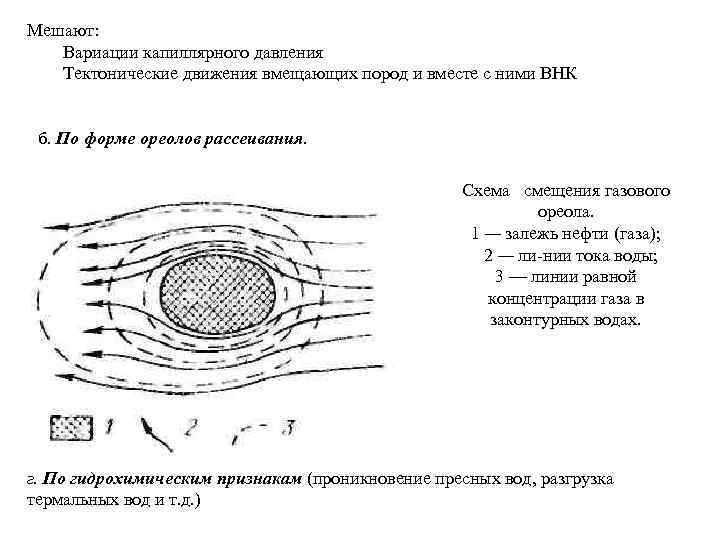

Мешают: Вариации капиллярного давления Тектонические движения вмещающих пород и вместе с ними ВНК б. По форме ореолов рассеивания. Схема смещения газового ореола. 1 — залежь нефти (газа); 2 — ли нии тока воды; 3 — линии равной концентрации газа в законтурных водах. г. По гидрохимическим признакам (проникновение пресных вод, разгрузка термальных вод и т. д. )

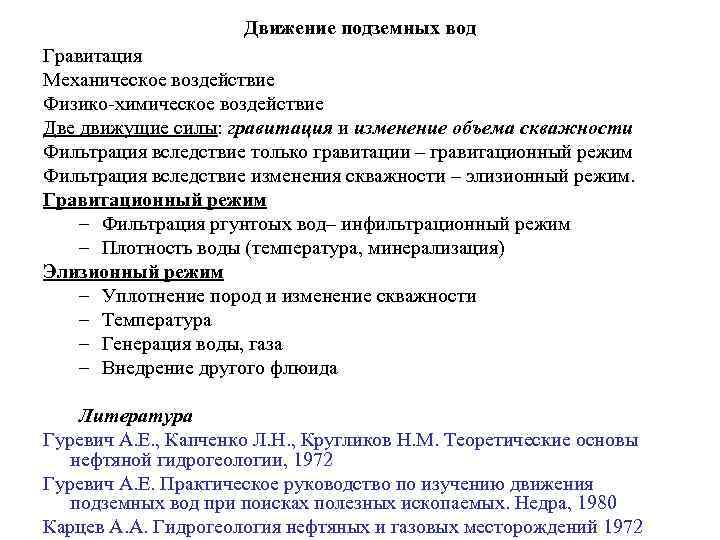

Движение подземных вод Гравитация Механическое воздействие Физико химическое воздействие Две движущие силы: гравитация и изменение объема скважности Фильтрация вследствие только гравитации – гравитационный режим Фильтрация вследствие изменения скважности – элизионный режим. Гравитационный режим – Фильтрация ргунтоых вод– инфильтрационный режим – Плотность воды (температура, минерализация) Элизионный режим – Уплотнение пород и изменение скважности – Температура – Генерация воды, газа – Внедрение другого флюида Литература Гуревич А. Е. , Капченко Л. Н. , Кругликов Н. М. Теоретические основы нефтяной гидрогеологии, 1972 Гуревич А. Е. Практическое руководство по изучению движения подземных вод при поисках полезных ископаемых. Недра, 1980 Карцев А. А. Гидрогеология нефтяных и газовых месторождений 1972
