Методы исследования фазового состава и структуры веществ и материалов

Термические методы анализа методы исследования физико-химических и химических процессов, основанные на регистрации тепловых эффектов, сопровождающих превращения веществ в условиях программирования температуры.

n Термогравиметрический анализ (ТГА) основан на регистрации изменения массы образца в зависимости от его температуры в условиях программированного изменения температуры среды. n При дифференциальном термическом анализе (ДТА) производится регистрация во времени изменения разности температур между исследуемым образцом и образцом сравнения, не претерпевающим в данном интервале температур никаких превращений. n Калориметрия (от лат. calor - тепло и греч. metreo - измеряю), группа методов, измерения тепловых эффектов (количества теплоты), сопровождающих различные физические, химические и биологические процессы. Приборы, применяемые в калориметрии, называются калориметрами.

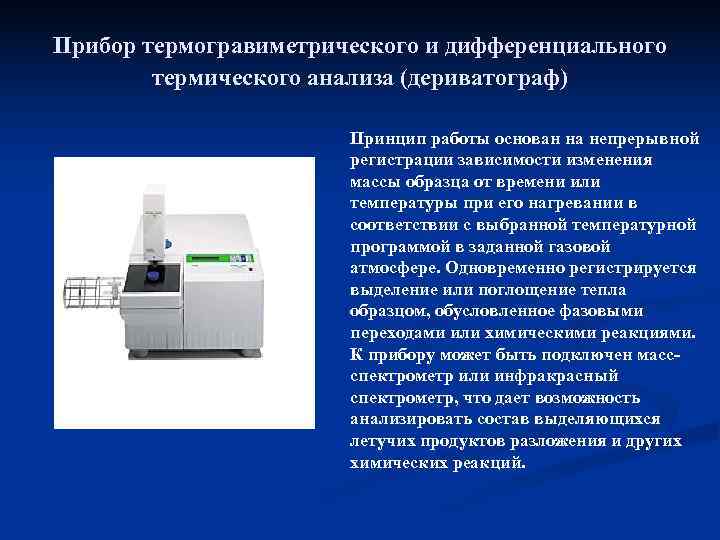

Прибор термогравиметрического и дифференциального термического анализа (дериватограф) Принцип работы основан на непрерывной регистрации зависимости изменения массы образца от времени или температуры при его нагревании в соответствии с выбранной температурной программой в заданной газовой атмосфере. Одновременно регистрируется выделение или поглощение тепла образцом, обусловленное фазовыми переходами или химическими реакциями. К прибору может быть подключен масс- спектрометр или инфракрасный спектрометр, что дает возможность анализировать состав выделяющихся летучих продуктов разложения и других химических реакций.

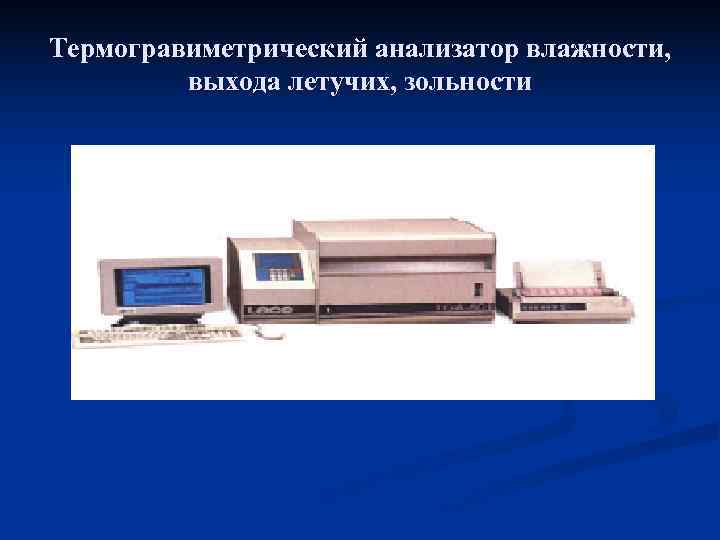

Термогравиметрический анализатор влажности, выхода летучих, зольности

Калориметр для измерения тепловой мощности процессов 1 – калориметрическая ячейка с термопарами; 2 – блок калориметра; 3 – металлические конусы для создания однородного поля температур в блоке; 4 – оболочка; 5 – нагреватель для термостатирования прибора; 6 – тепловые экраны; 7 – тепловая изоляция; 8 – трубка для введения вещества в калориметр; 9 – окно для отсчётов показаний гальванометра 10.

Калориметры для определения удельной теплоты сгорания

Рентгеноструктурный фазовый анализ Метод определения фазового состава твердых кристаллических и некоторых аморфных веществ. Каждое кристаллическое вещество имеет строго индивидуальную геометрию кристаллической решетки, которая характеризуется набором расстояний между плоскостями симметрии — межплоскостными расстояниями. При прохождении рентгеновских лучей через кристалл, возникает дифракционный эффект.

Образование коаксиальных дифракционных конусов 1 – образец; 2 – падающее на образец монохроматическое рентгеновское излучение; 3 – дифрагирующие лучи; 4θ и 4θ‘– углы раствора дифракционных конусов.

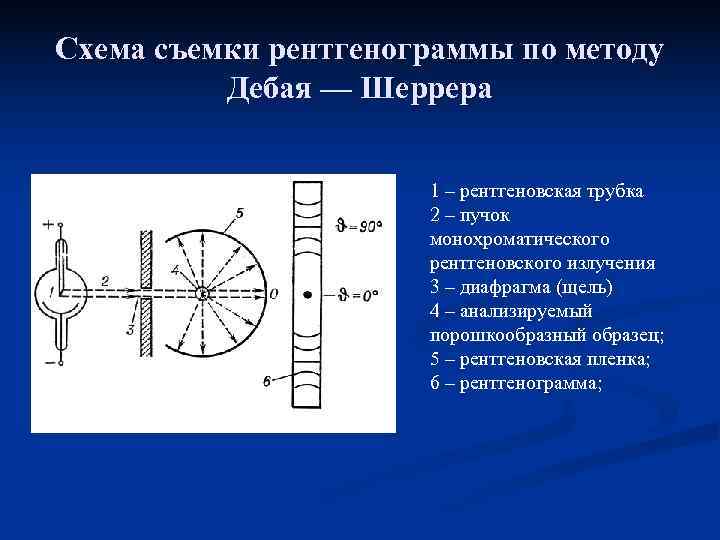

Схема съемки рентгенограммы по методу Дебая — Шеррера 1 – рентгеновская трубка 2 – пучок монохроматического рентгеновского излучения 3 – диафрагма (щель) 4 – анализируемый порошкообразный образец; 5 – рентгеновская пленка; 6 – рентгенограмма;

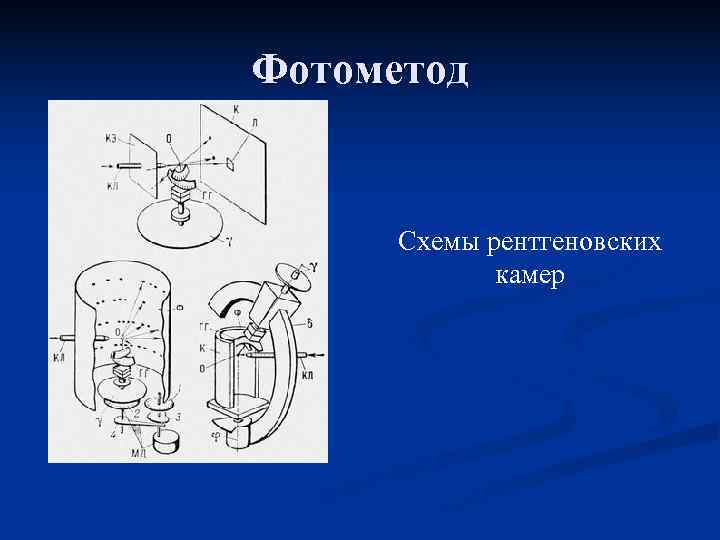

Фотометод Схемы рентгеновских камер

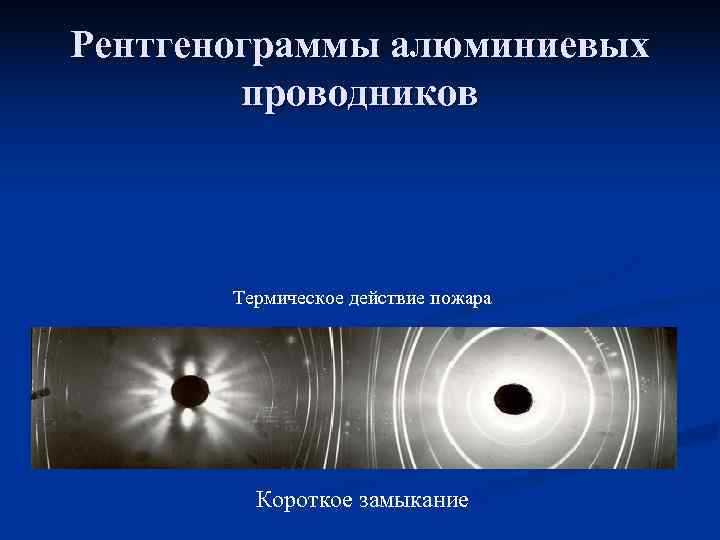

Рентгенограммы алюминиевых проводников Термическое действие пожара Короткое замыкание

Фокусировка по Бреггу-Брентано

Дифрактометр рентгеновский

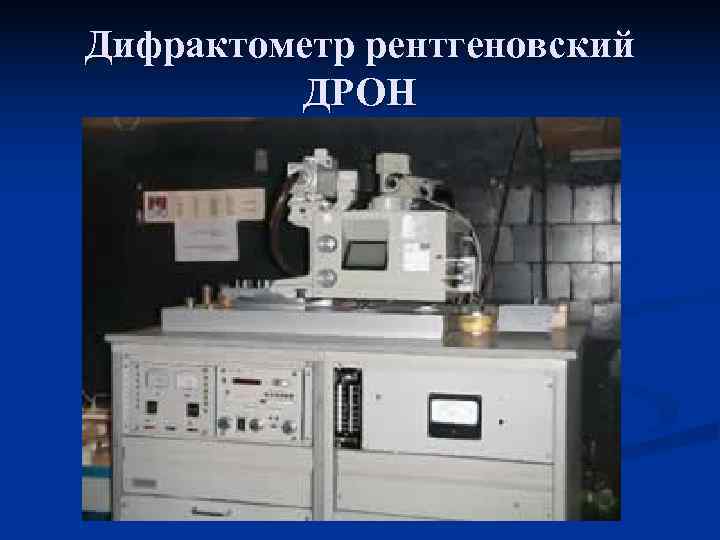

Дифрактометр рентгеновский ДРОН

Дифрактограмма и дебаеграмма

Металлографический анализ Дендритная структура в медном проводе после КЗ Алюминиевый провод после повышенной токовой нагрузки
