МЕТОДЫ ИССЛЕДОВАНИЯ 13 41 06 ЛУЧЕВЫЕ МЕТОДЫ

МЕТОДЫ ИССЛЕДОВАНИЯ 13: 41: 06

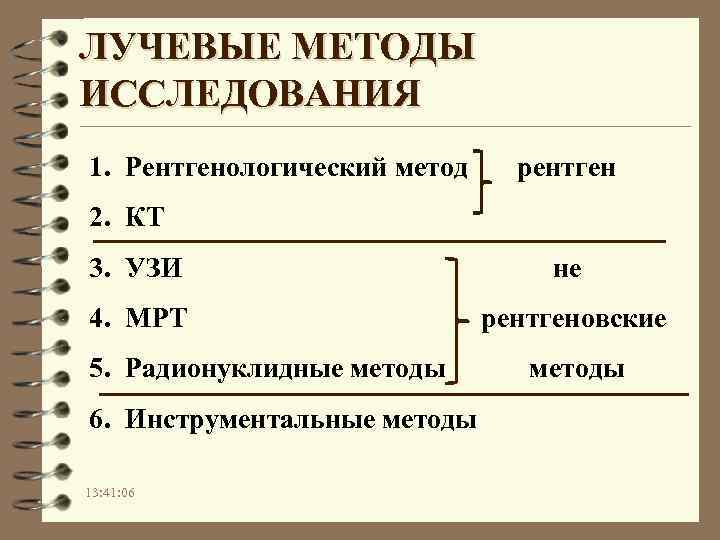

ЛУЧЕВЫЕ МЕТОДЫ ИССЛЕДОВАНИЯ 1. Рентгенологический метод рентген 2. КТ 3. УЗИ не 4. МРТ рентгеновские 5. Радионуклидные методы 6. Инструментальные методы 13: 41: 06

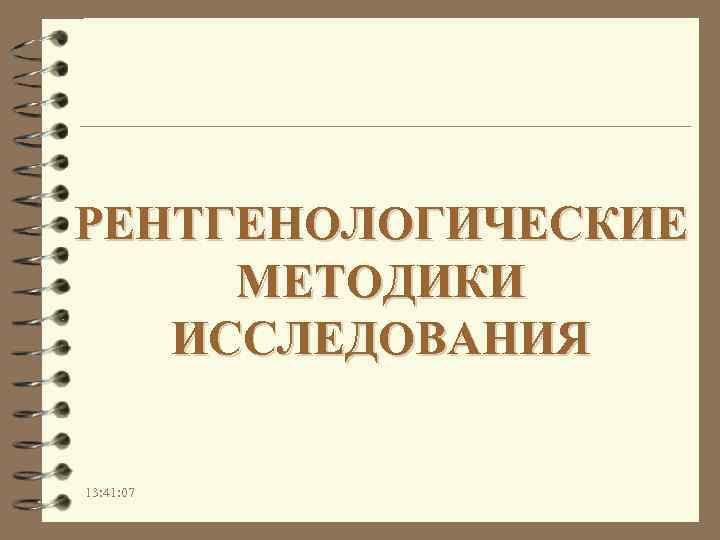

РЕНТГЕНОЛОГИЧЕСКИЕ МЕТОДИКИ ИССЛЕДОВАНИЯ 13: 41: 07

Видно на рентгенограмме: Кость Контуры органов Кровенаполненные органы Полости заполненные воздухом, жидкостью И др Не видно на рентгенограмме: Головной мозг Хрящ Полые органы (желудок, кишечник, мочевой пузырь) без рентген контрастного вещества 13: 41: 07 И др

ККФ – крупнокадровая флюорография Латерография – исследование грудной клетки в положении лежа на боку Краниография- рентгенография черепа Гастрография - желудок Колонография - кишечник Маммография- молочная железа Рентгеноскопия- метод рентгенологического исследования, при котором изображение объекта получают на светящемся (флуоресцентном) экране 13: 41: 07

Рентгенограмма грудной клетки в прямой проекции 13: 41: 08

Пневмония, плеврит 13: 41: 09

13: 41: 11

13: 41: 11

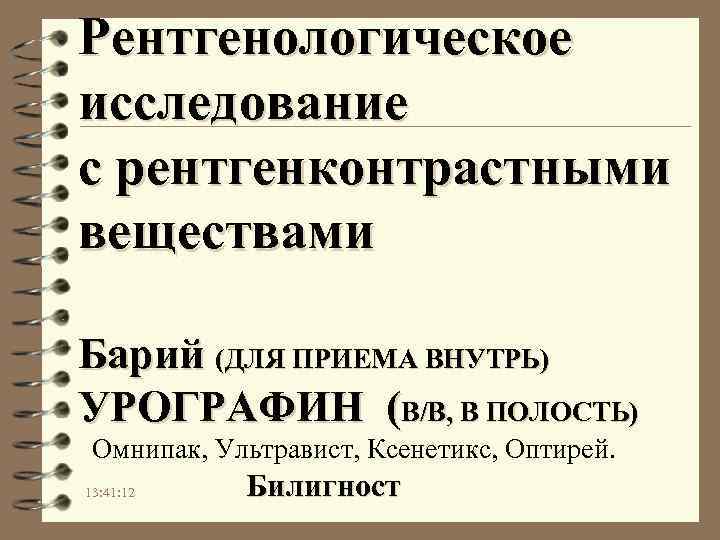

Рентгенологическое исследование с рентгенконтрастными веществами Барий (ДЛЯ ПРИЕМА ВНУТРЬ) УРОГРАФИН (В/В, В ПОЛОСТЬ) Омнипак, Ультравист, Ксенетикс, Оптирей. Билигност 13: 41: 12

13: 41: 12

13: 41: 14

13: 41: 15

МР-ангиограмма сосудов шеи в норме. Видны верхний отдел дуги аорты, система каротидных, проксимальные отделы подключичных артерий, стволы позвоночной, щитошейной, глубокой шейной артерий, дистальные отделы яремных вен 13: 41: 15

Обзор Брюшной полости 13: 41: 16

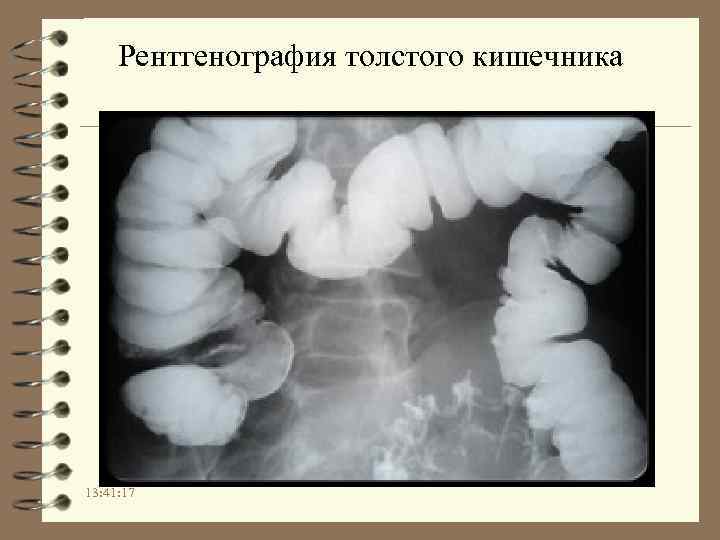

Рентгенография толстого кишечника 13: 41: 17

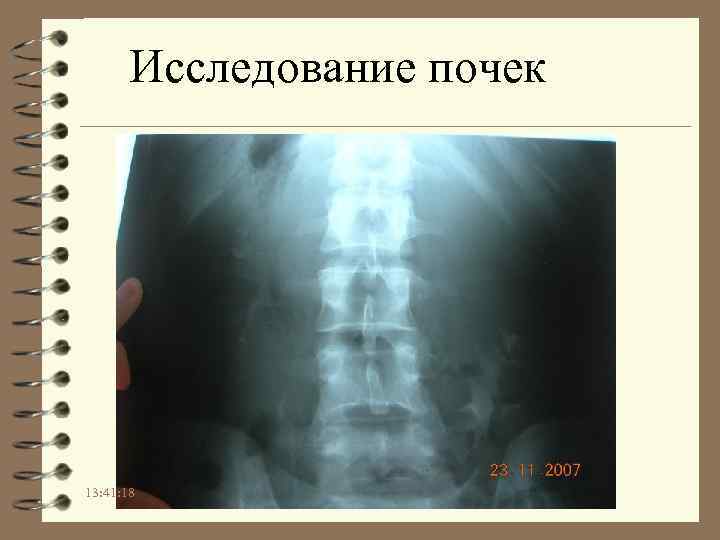

Исследование почек 13: 41: 18

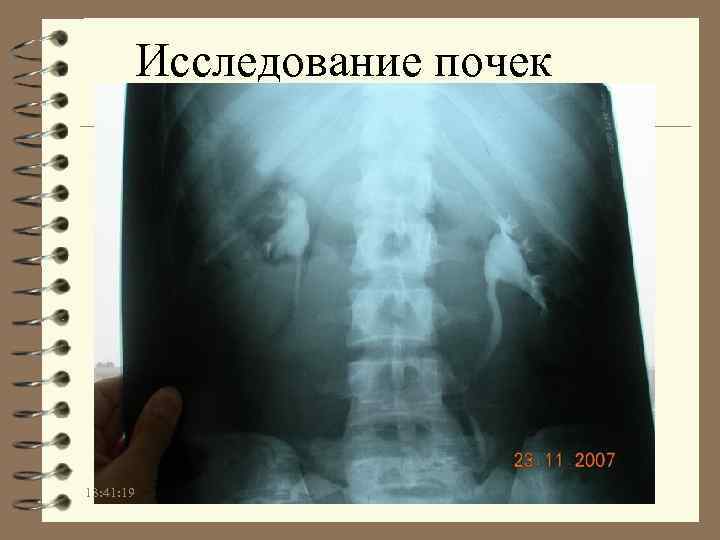

Исследование почек 13: 41: 19

13: 41: 19

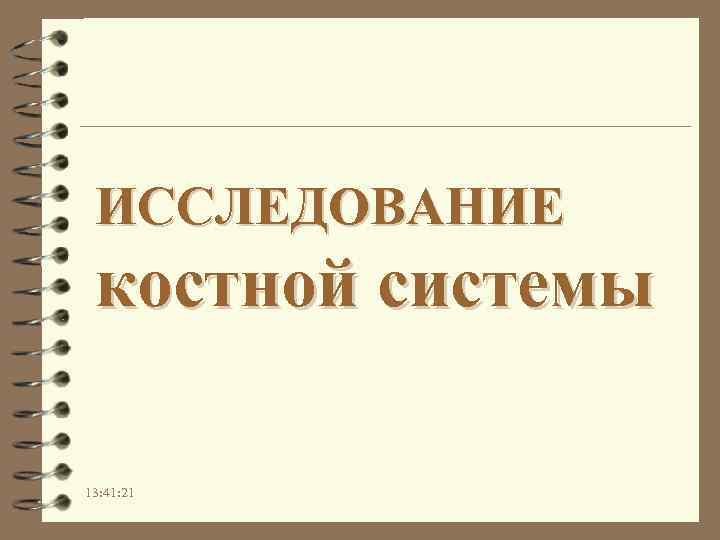

ИССЛЕДОВАНИЕ костной системы 13: 41: 21

Травматическое повреждение сосудов голени. 13: 41: 21

Посттравматическая ложная аневризма артерии плеча. 13: 41: 21

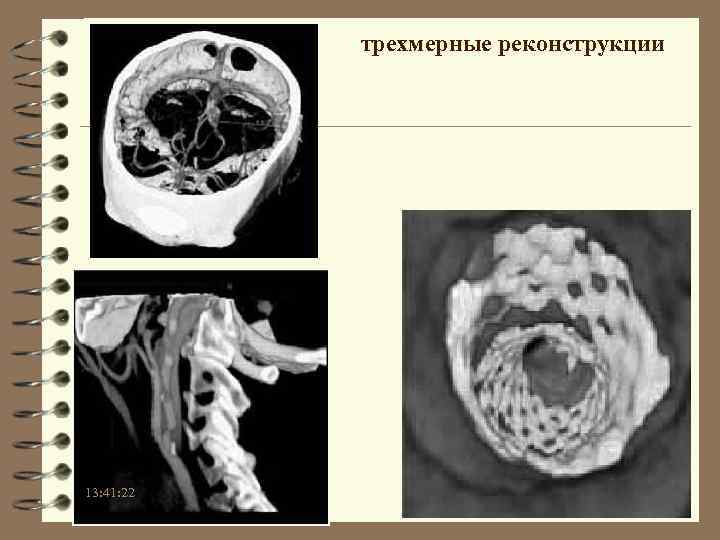

трехмерные реконструкции 13: 41: 22

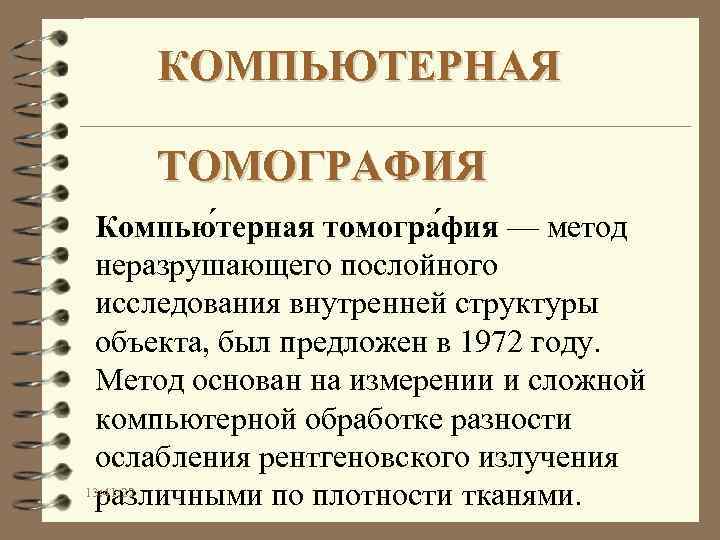

КОМПЬЮТЕРНАЯ ТОМОГРАФИЯ Компью терная томогра фия — метод неразрушающего послойного исследования внутренней структуры объекта, был предложен в 1972 году. Метод основан на измерении и сложной компьютерной обработке разности ослабления рентгеновского излучения 13: 41: 22 различными по плотности тканями.

Показания к компьютерной томографии Головная боль Травма головы, не сопровождающаяся потерей сознания Обморок Исключение рака легких. В случае использования компьютерной томографии для скрининга, исследование делается в плановом порядке. Для диагностики по экстренным показаниям Тяжелые травмы Подозрение на кровоизлияние в мозг Подозрение на повреждение сосуда (например, расслаивающая аневризма аорты) Подозрение на некоторые другие острые повреждения полых и паренхиматозных органов (осложнения как основного заболевания, так и в результате проводимого лечения) Компьютерная томография для плановой диагностики Для контроля результатов лечения. Для проведения лечебных и диагностических манипуляций, например пункция под контролем компьютерной томографии и др. 13: 41: 22

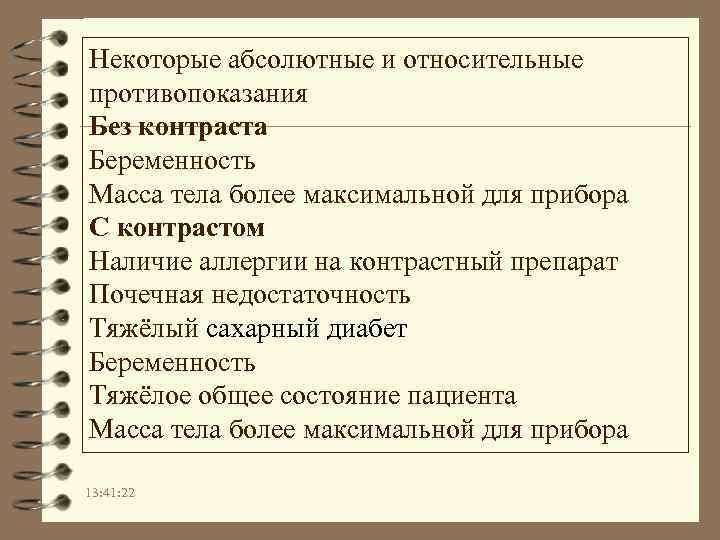

Некоторые абсолютные и относительные противопоказания Без контраста Беременность Масса тела более максимальной для прибора С контрастом Наличие аллергии на контрастный препарат Почечная недостаточность Тяжёлый сахарный диабет Беременность Тяжёлое общее состояние пациента Масса тела более максимальной для прибора 13: 41: 22

13: 41: 23

13: 41: 24

13: 41: 25

13: 41: 26

13: 41: 27

13: 41: 28

13: 41: 29

13: 41: 30

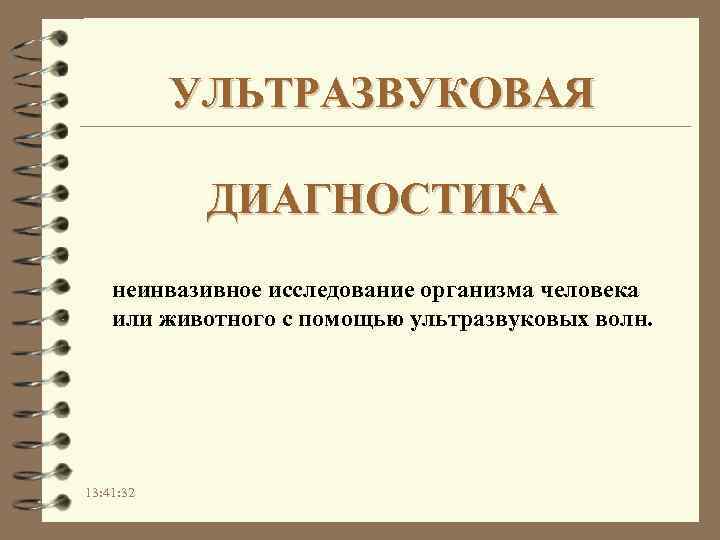

УЛЬТРАЗВУКОВАЯ ДИАГНОСТИКА неинвазивное исследование организма человека или животного с помощью ультразвуковых волн. 13: 41: 32

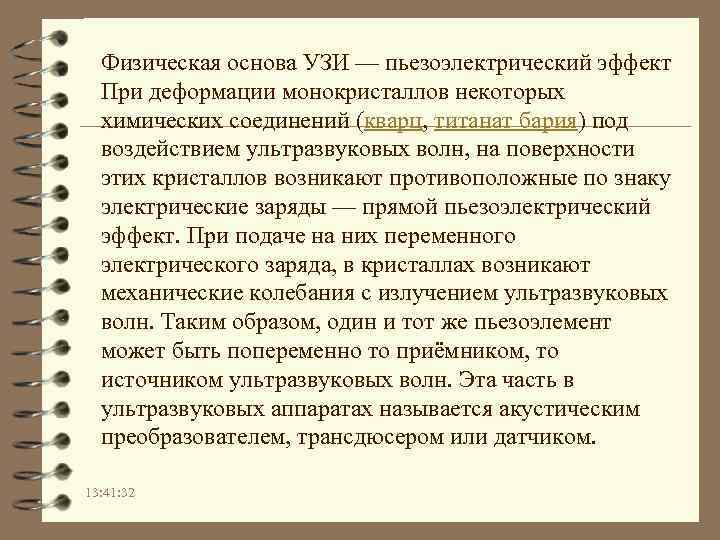

Физическая основа УЗИ — пьезоэлектрический эффект При деформации монокристаллов некоторых химических соединений (кварц, титанат бария) под воздействием ультразвуковых волн, на поверхности этих кристаллов возникают противоположные по знаку электрические заряды — прямой пьезоэлектрический эффект. При подаче на них переменного электрического заряда, в кристаллах возникают механические колебания с излучением ультразвуковых волн. Таким образом, один и тот же пьезоэлемент может быть попеременно то приёмником, то источником ультразвуковых волн. Эта часть в ультразвуковых аппаратах называется акустическим преобразователем, трансдюсером или датчиком. 13: 41: 32

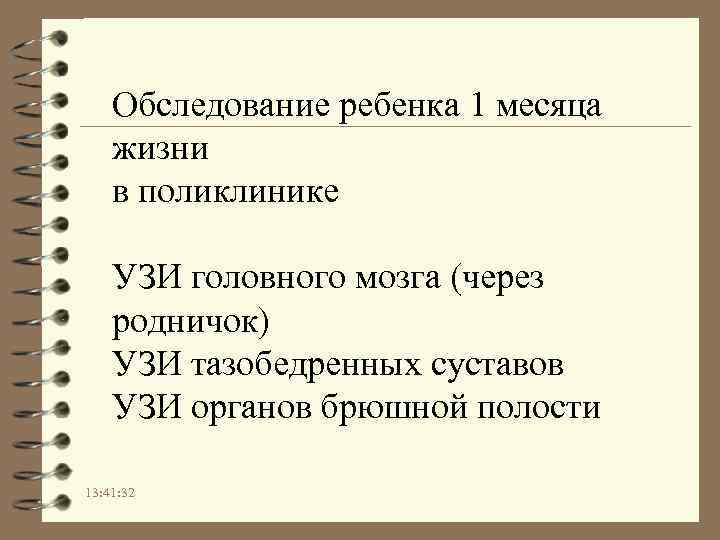

Обследование ребенка 1 месяца жизни в поликлинике УЗИ головного мозга (через родничок) УЗИ тазобедренных суставов УЗИ органов брюшной полости 13: 41: 32

13: 41: 32

13: 41: 33

13: 41: 33

13: 41: 35

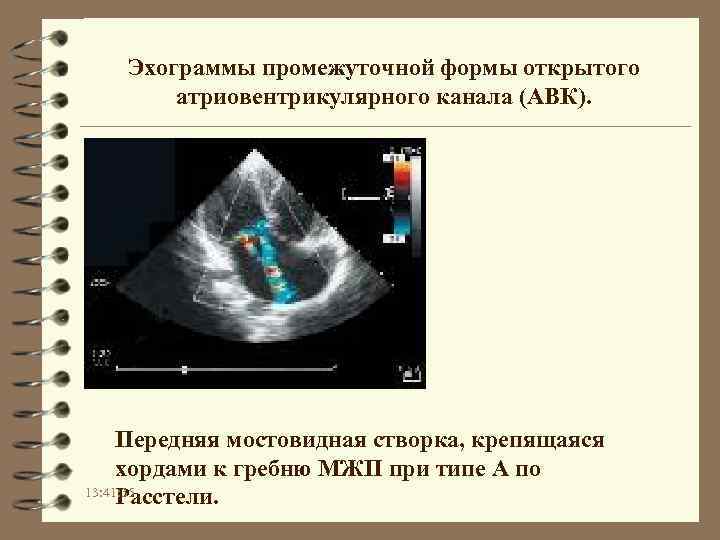

Эхограммы промежуточной формы открытого атриовентрикулярного канала (АВК). Передняя мостовидная створка, крепящаяся хордами к гребню МЖП при типе А по 13: 41: 35 Расстели.

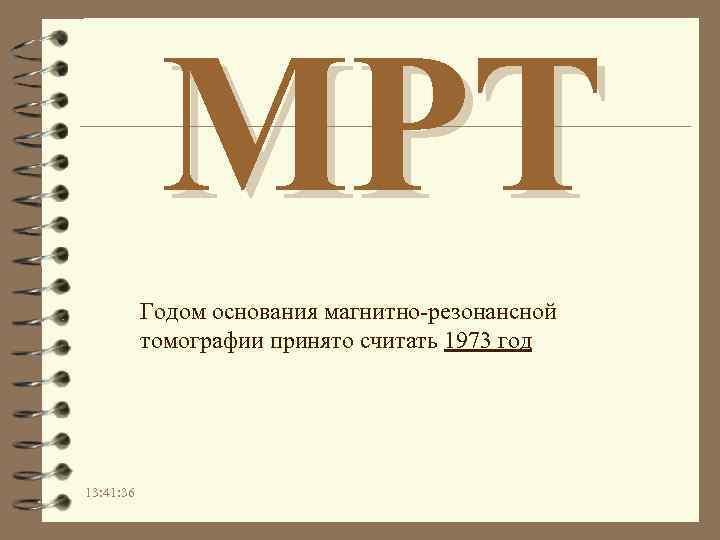

МРТ Годом основания магнитно-резонансной томографии принято считать 1973 год 13: 41: 36

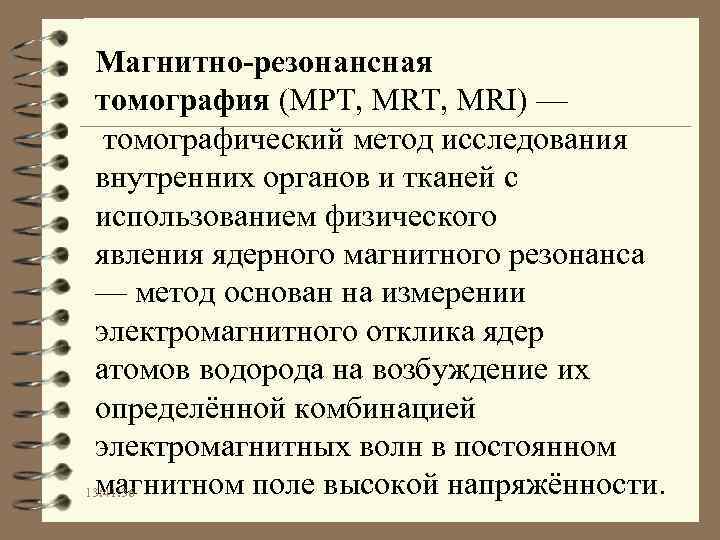

Магнитно-резонансная томография (МРТ, MRT, MRI) — томографический метод исследования внутренних органов и тканей с использованием физического явления ядерного магнитного резонанса — метод основан на измерении электромагнитного отклика ядер атомов водорода на возбуждение их определённой комбинацией электромагнитных волн в постоянном магнитном поле высокой напряжённости. 13: 41: 36

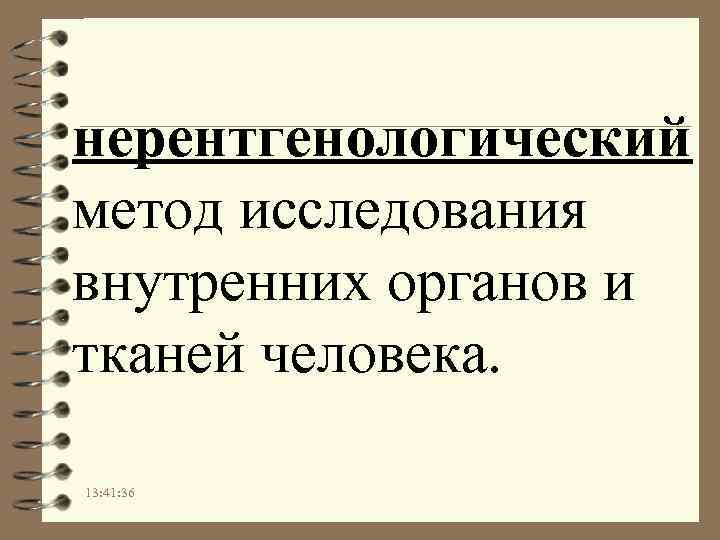

нерентгенологический метод исследования внутренних органов и тканей человека. 13: 41: 36

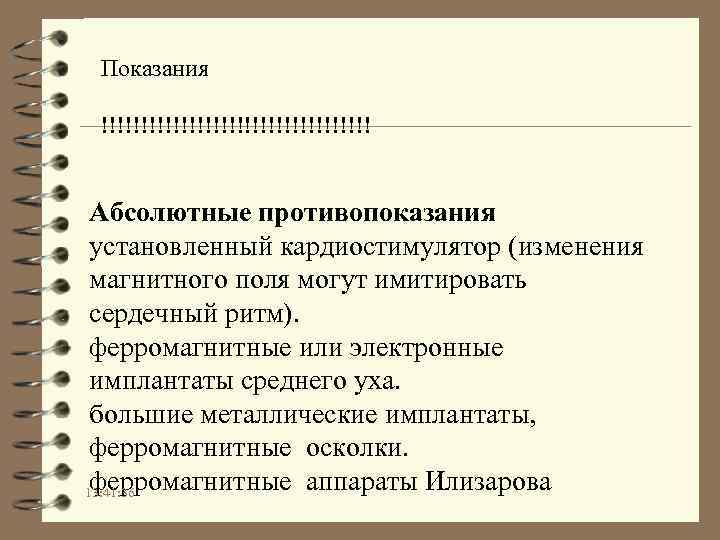

Показания !!!!!!!!!!!!!!!!! Абсолютные противопоказания установленный кардиостимулятор (изменения магнитного поля могут имитировать сердечный ритм). ферромагнитные или электронные имплантаты среднего уха. большие металлические имплантаты, ферромагнитные осколки. ферромагнитные аппараты Илизарова 13: 41: 36

13: 41: 36

13: 41: 37

13: 41: 37

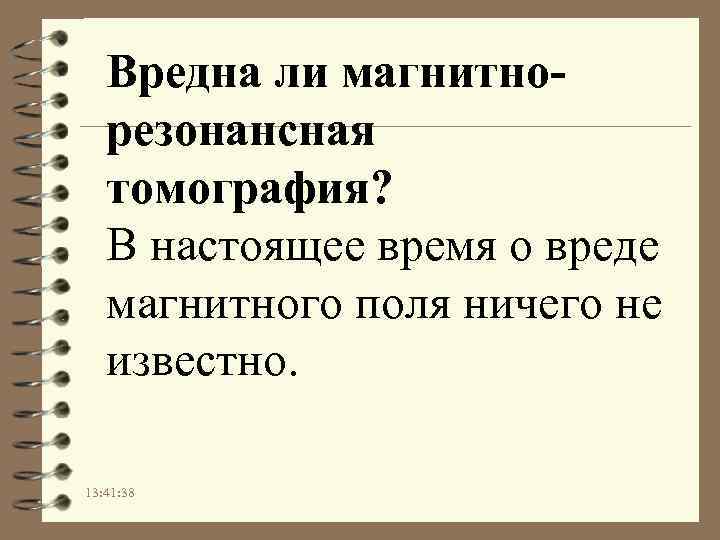

Вредна ли магнитнорезонансная томография? В настоящее время о вреде магнитного поля ничего не известно. 13: 41: 38

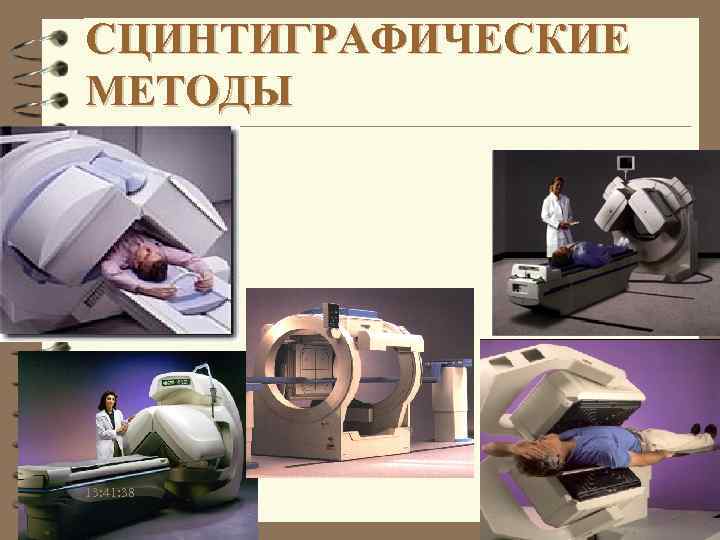

СЦИНТИГРАФИЧЕСКИЕ МЕТОДЫ 13: 41: 38

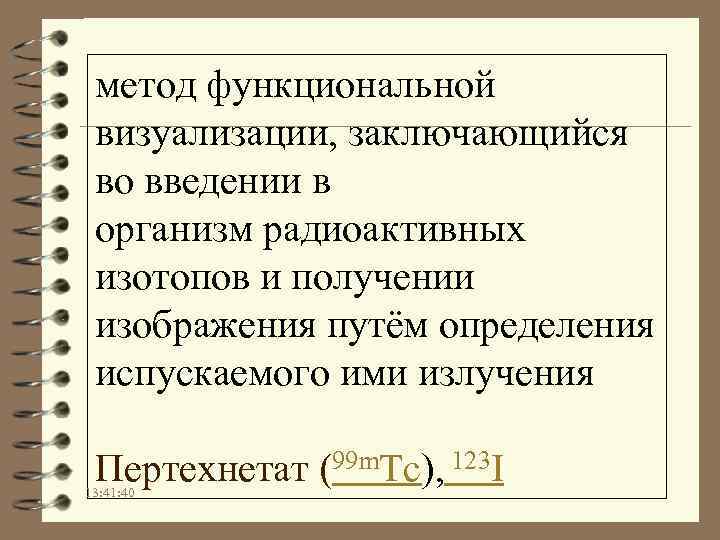

метод функциональной визуализации, заключающийся во введении в организм радиоактивных изотопов и получении изображения путём определения испускаемого ими излучения Пертехнетат (99 m. Tc), 123 I 13: 41: 40

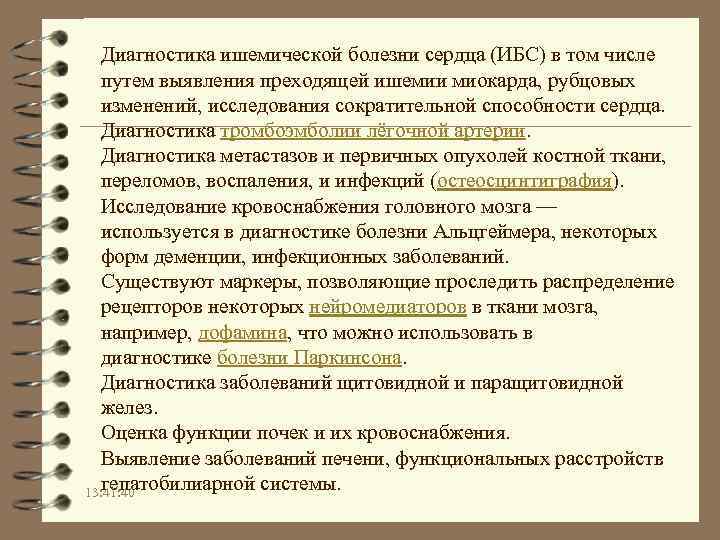

Диагностика ишемической болезни сердца (ИБС) в том числе путем выявления преходящей ишемии миокарда, рубцовых изменений, исследования сократительной способности сердца. Диагностика тромбоэмболии лёгочной артерии. Диагностика метастазов и первичных опухолей костной ткани, переломов, воспаления, и инфекций (остеосцинтиграфия). Исследование кровоснабжения головного мозга — используется в диагностике болезни Альцгеймера, некоторых форм деменции, инфекционных заболеваний. Существуют маркеры, позволяющие проследить распределение рецепторов некоторых нейромедиаторов в ткани мозга, например, дофамина, что можно использовать в диагностике болезни Паркинсона. Диагностика заболеваний щитовидной и паращитовидной желез. Оценка функции почек и их кровоснабжения. Выявление заболеваний печени, функциональных расстройств гепатобилиарной системы. 13: 41: 40

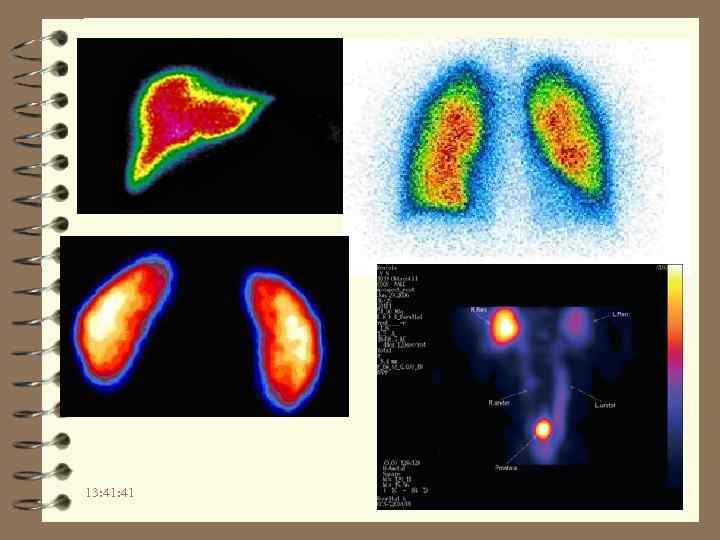

13: 41

13: 41: 42

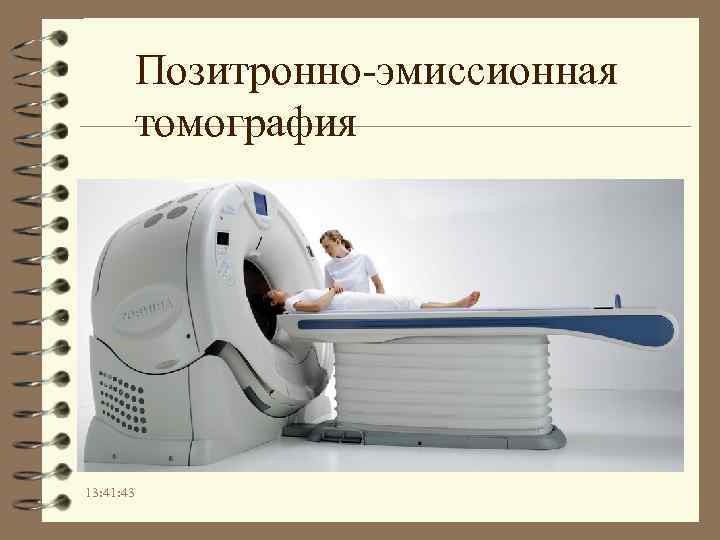

Позитронно-эмиссионная томография 13: 41: 43

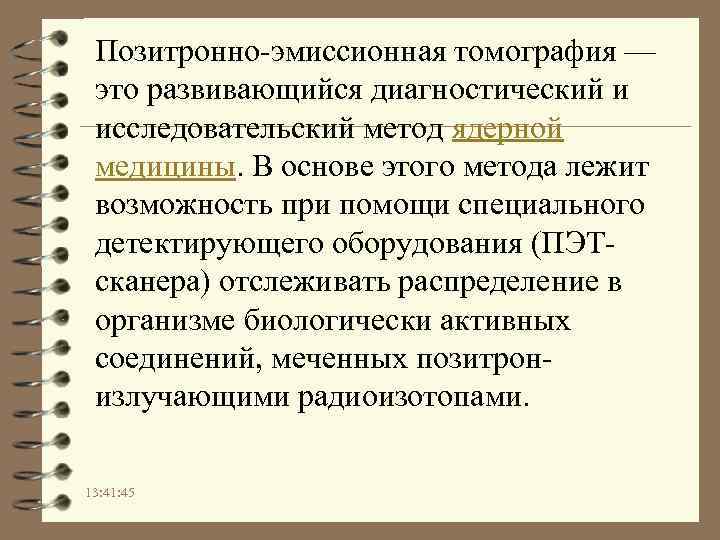

Позитронно-эмиссионная томография — это развивающийся диагностический и исследовательский метод ядерной медицины. В основе этого метода лежит возможность при помощи специального детектирующего оборудования (ПЭТсканера) отслеживать распределение в организме биологически активных соединений, меченных позитронизлучающими радиоизотопами. 13: 41: 45

углерод-11 (T½= 20, 4 мин. ) азот-13 (T½=9, 96 мин. ) кислород-15 (T½=2, 03 мин. ) фтор-18 (T½=109, 8 мин. ) 13: 41: 45

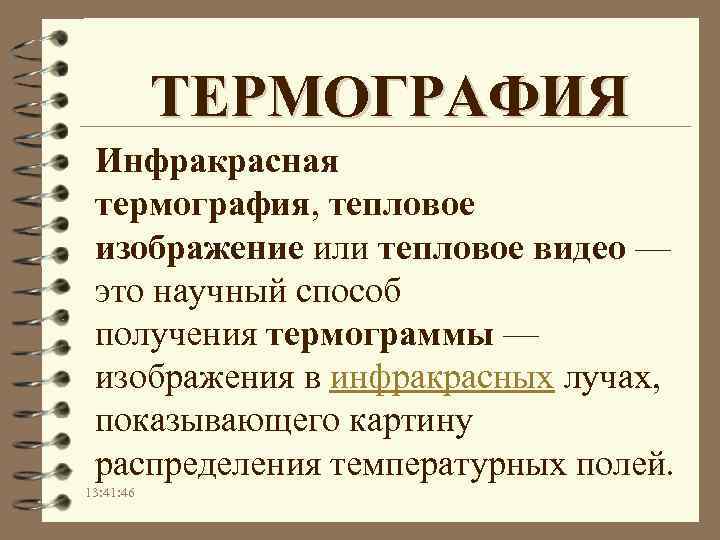

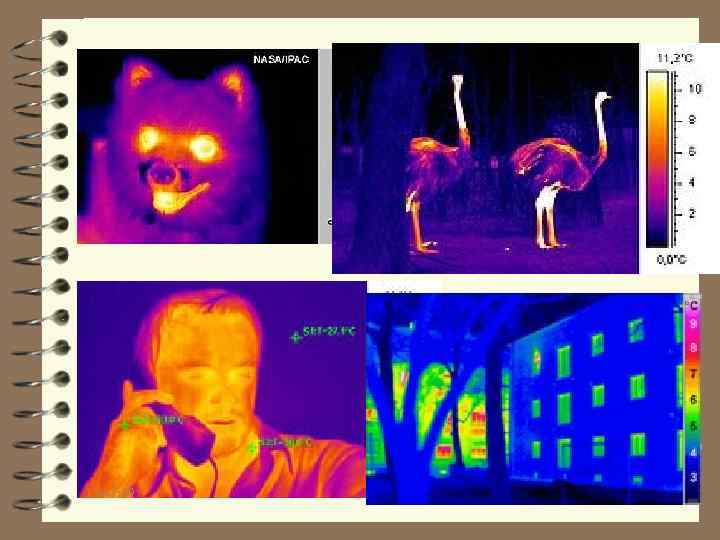

ТЕРМОГРАФИЯ Инфракрасная термография, тепловое изображение или тепловое видео — это научный способ получения термограммы — изображения в инфракрасных лучах, показывающего картину распределения температурных полей. 13: 41: 46

13: 41: 46

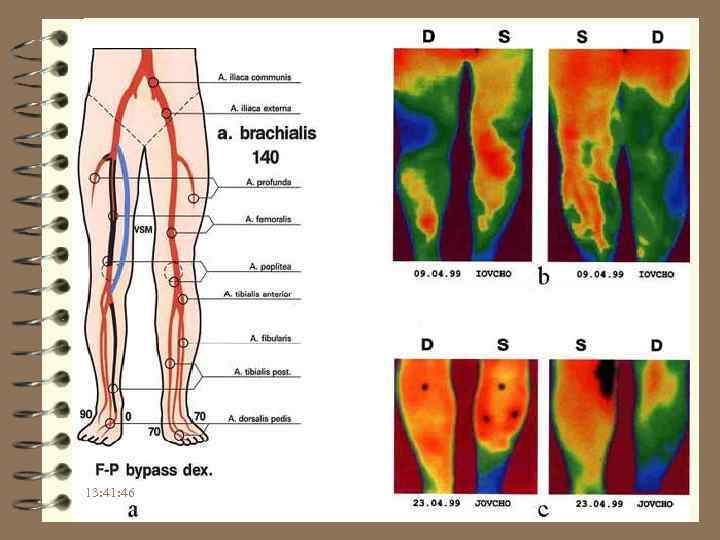

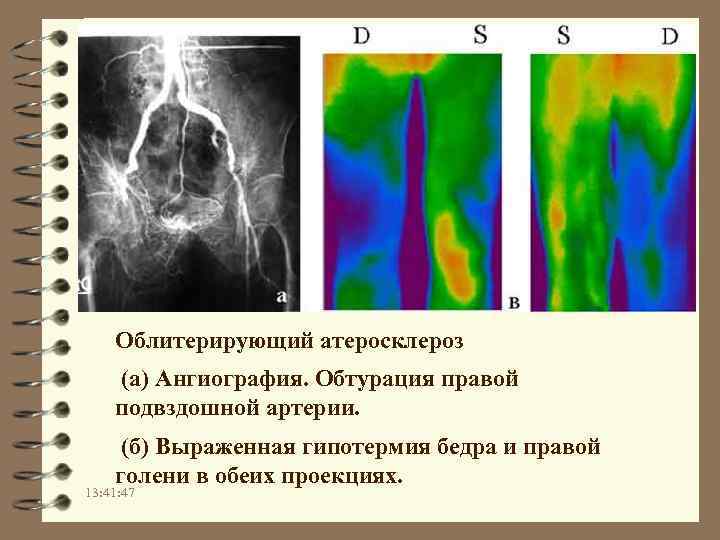

Облитерирующий атеросклероз (а) Ангиография. Обтурация правой подвздошной артерии. (б) Выраженная гипотермия бедра и правой голени в обеих проекциях. 13: 41: 47

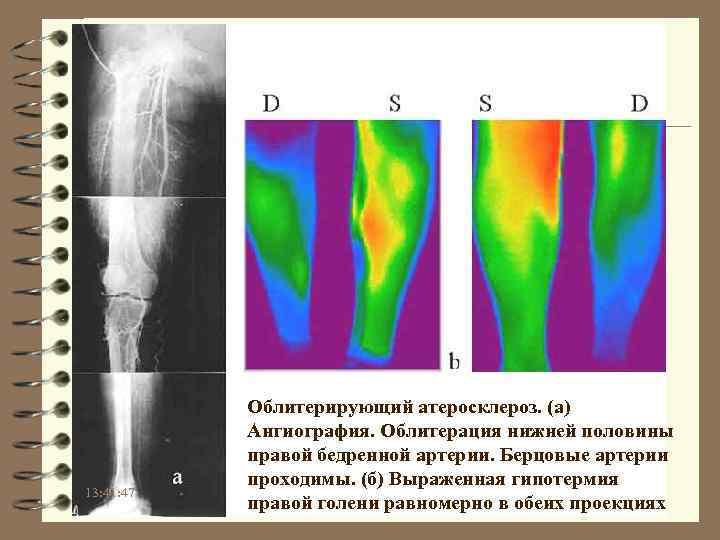

13: 41: 47 Облитерирующий атеросклероз. (а) Ангиография. Облитерация нижней половины правой бедренной артерии. Берцовые артерии проходимы. (б) Выраженная гипотермия правой голени равномерно в обеих проекциях

13: 41: 49

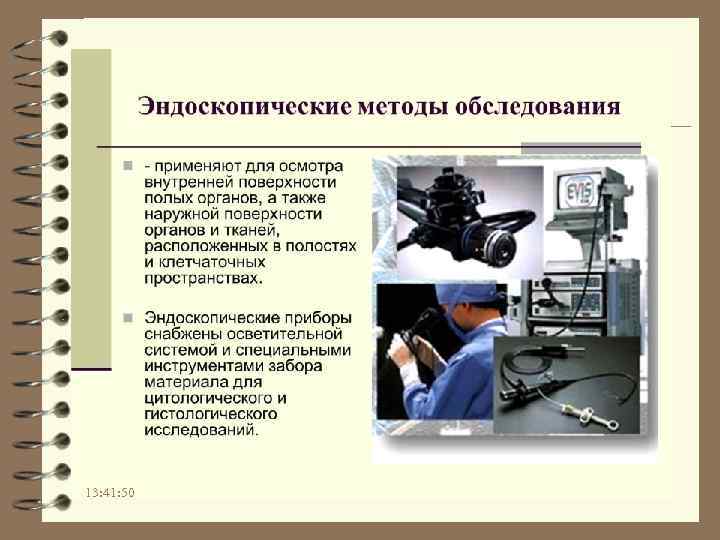

Эндоскопические методы исследования 13: 41: 50

13: 41: 50

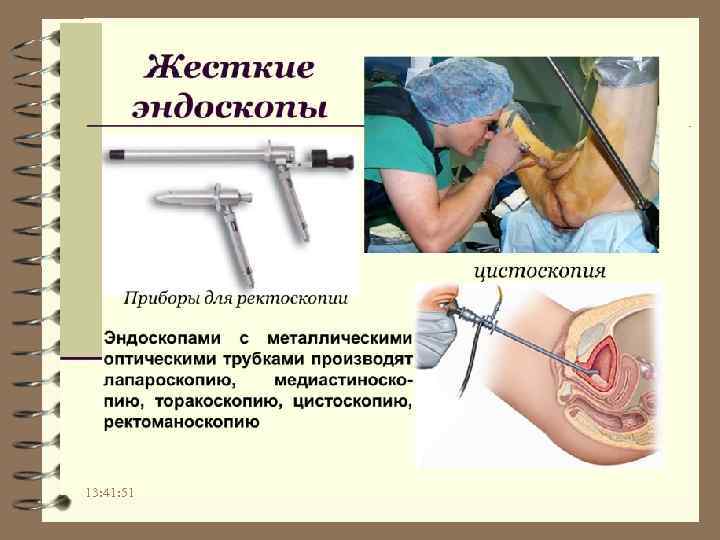

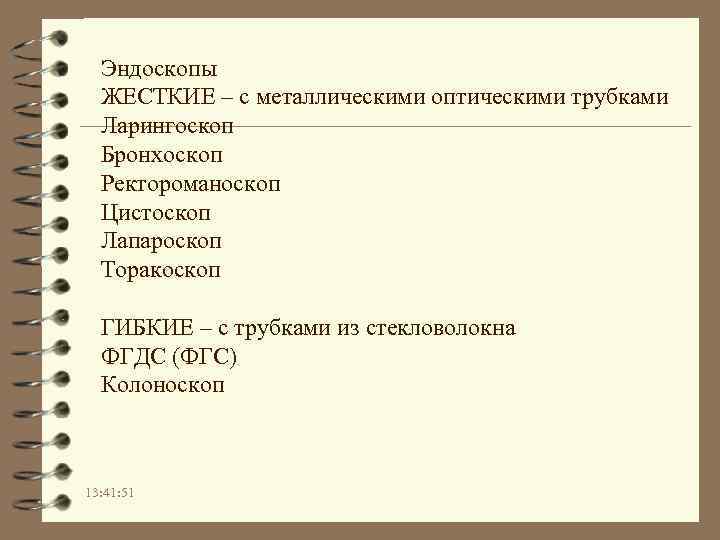

Эндоскопы ЖЕСТКИЕ – с металлическими оптическими трубками Ларингоскоп Бронхоскоп Ректороманоскоп Цистоскоп Лапароскоп Торакоскоп ГИБКИЕ – с трубками из стекловолокна ФГДС (ФГС) Колоноскоп 13: 41: 51

13: 41: 51

13: 41: 53

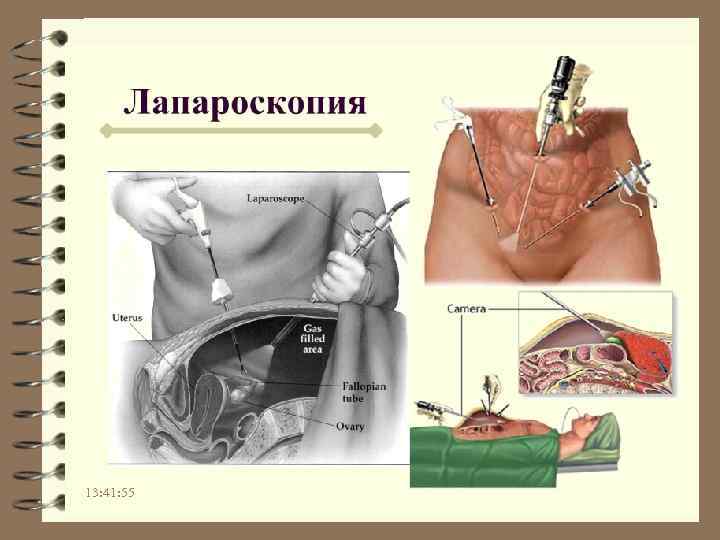

13: 41: 55

13: 41: 56

13: 41: 57

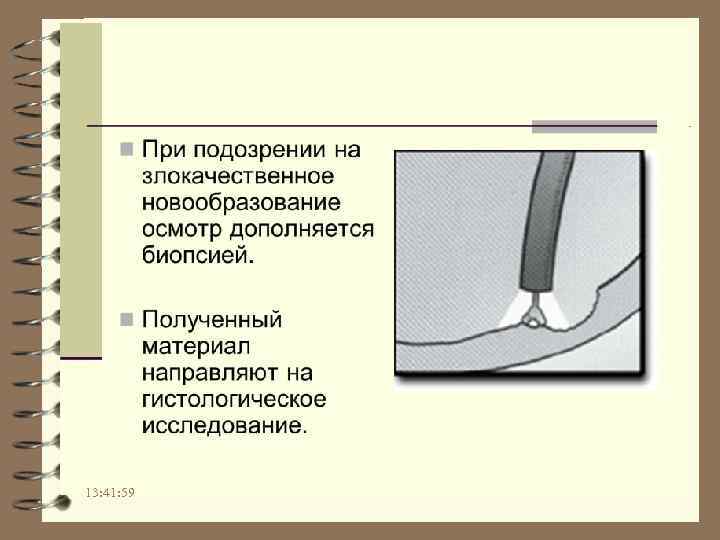

13: 41: 59

13: 42: 00

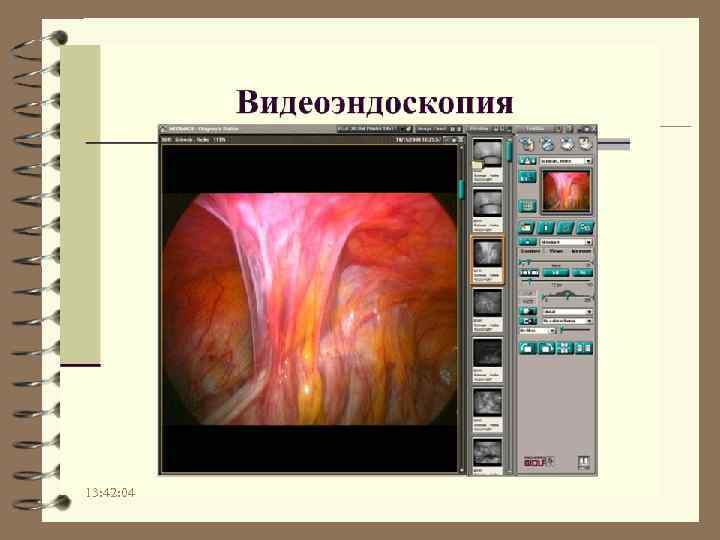

13: 42: 01

13: 42: 04

13: 42: 04

13: 42: 05

13: 42: 05

13: 42: 06

13: 42: 07
