МЕТОДЫ И ТС ПОИСКА И ИДЕНТИФИКАЦИИ НАРКОТИЧЕСКИХ И

МЕТОДЫ И ТС ПОИСКА И ИДЕНТИФИКАЦИИ НАРКОТИЧЕСКИХ И ВЗРЫВЧАТЫХ ВЕЩЕСТВ

Задачи технических средств обнаружения наркотиков Технические системы обнаружения наркотиков во внелабораторных условиях предназначены для решения задач, которые требуют высокой производительности и скорости получения результатов или высокой чувствительности. В таких условиях общепринятые лабораторные методы экспертного исследования наркотиков малоэффективны и используются редко. l Рассматриваемые технические средства обычно разрабатываются для обнаружения ограниченного перечня веществ, который включает наиболее часто встречающиеся в незаконном обороте наркотики: героин, кокаин, марихуану, метадон, фенциклидин, амфетамины и лсд. l l 1. 2. 3. 4. l 1. 2. Задачи, решаемые техническими средствами поиска наркотиков: • поиск наркотиков при обыске подозреваемых, помещений различного назначения, багажа, автомобилей и прочих транспортных средств; • поиск наркотиков на пунктах контроля при проведении различных мероприятий при большом стечении людей, например на таможне, на общественных и спортивных мероприятиях, в аэропортах и т. п. ; • поиск наркотиков на пунктах досмотра грузового автомобильного, железнодорожного, водного или воздушного транспорта; • поиск наркотиков в почтовых отправлениях. Существуют два основных метода отбора образцов для исследования наркотиков во внелабораторных условиях: • отбор парогазовой фазы на соответствующие фильтры; • снятие микрочастиц с поверхности специальными тампонами.

ТЕХНИЧЕСКИЕ СРЕДСТВА ОБНАРУЖЕНИЯ НАРКОТИКОВ И ВЗРЫВЧАТЫХ ВЕЩЕСТВ l По комплексу эксплуатационных и технических требований многочисленные виды аппаратуры и диагностику можно разделить на три основные группы. l Группа А — стационарная досмотровая аппаратура, основанная на использовании различных видов проникающих излучений и предназначенная к применению в аэропортах, таможенных терминалах и т. п. Как правило, приборы этого типа реализуют один из современных вариантов компонентного локально-распределительного анализа (рентгеновская просмотровая аппаратура, нейтронная томография и др. ). Важными характеристиками этих приборов являются геометрическая и временная разрешающая способность, а также скорость обработки аналитической информации (потока информации). В связи с тем, что аппаратура этой группы зачастую используется в целях контроля крупногабаритных грузов, для нее в существенно меньшей степени важен такой параметр, как предел обнаружения, который в среднем находится на уровне, достаточном для выявления единиц и десятков миллиграмм целевого компонента. l l l

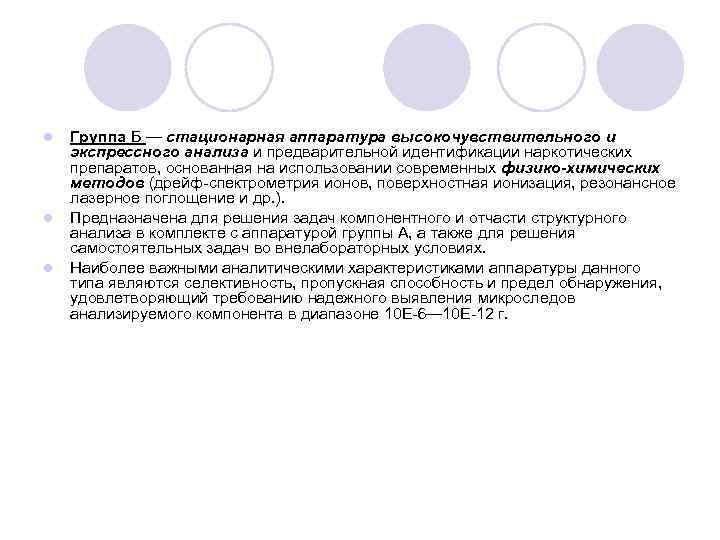

l l l Группа Б — стационарная аппаратура высокочувствительного и экспрессного анализа и предварительной идентификации наркотических препаратов, основанная на использовании современных физико-химических методов (дрейф-спектрометрия ионов, поверхностная ионизация, резонансное лазерное поглощение и др. ). Предназначена для решения задач компонентного и отчасти структурного анализа в комплекте с аппаратурой группы А, а также для решения самостоятельных задач во внелабораторных условиях. Наиболее важными аналитическими характеристиками аппаратуры данного типа являются селективность, пропускная способность и предел обнаружения, удовлетворяющий требованию надежного выявления микроследов анализируемого компонента в диапазоне 10 Е-6— 10 Е-12 г.

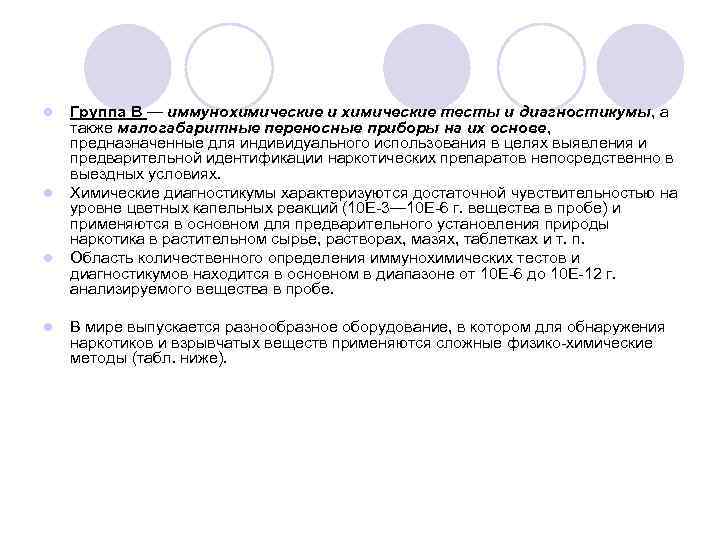

l l Группа В — иммунохимические и химические тесты и диагностикумы, а также малогабаритные переносные приборы на их основе, предназначенные для индивидуального использования в целях выявления и предварительной идентификации наркотических препаратов непосредственно в выездных условиях. Химические диагностикумы характеризуются достаточной чувствительностью на уровне цветных капельных реакций (10 Е-3— 10 Е-6 г. вещества в пробе) и применяются в основном для предварительного установления природы наркотика в растительном сырье, растворах, мазях, таблетках и т. п. Область количественного определения иммунохимических тестов и диагностикумов находится в основном в диапазоне от 10 Е-6 до 10 Е-12 г. анализируемого вещества в пробе. В мире выпускается разнообразное оборудование, в котором для обнаружения наркотиков и взрывчатых веществ применяются сложные физико-химические методы (табл. ниже).

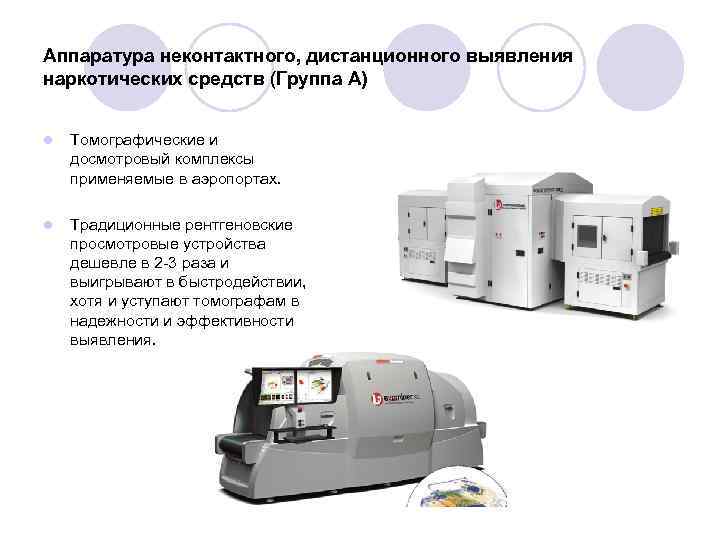

Аппаратура неконтактного, дистанционного выявления наркотических средств (Группа А) l Томографические и досмотровый комплексы применяемые в аэропортах. l Традиционные рентгеновские просмотровые устройства дешевле в 2 -3 раза и выигрывают в быстродействии, хотя и уступают томографам в надежности и эффективности выявления.

Приборы на основе ионной подвижности (Группа Б) Детектор наркотиков IONSCAN 400 использует технологию спектрометрии ионной подвижности для обнаружения: • взрывчатых веществ: гексоген, пентрит, ТНТ, Semtex, тетрил; нитраты, нитроглицерин, НМХ и т. д. (чувствительность — в области 1 пг); • наркотиков: кокаин, героин, РСР, ТНС, метамфетамин, ЛСД, марихуана и т. д. (чувствительность — 1 нг, длительность анализа 6 -8 с). l Пробоотбор осуществляется на тампоны на воздушный фильтр (при использовании ручного пробоотборника). Размеры рабочего блока прибора: 40 см х 34 см х 32 см при весе 22 кг. Рабочий температурный диапазон от 0 до 40 °С. Питание прибора осуществляется от сети переменного тока либо от автомобильного аккумулятора.

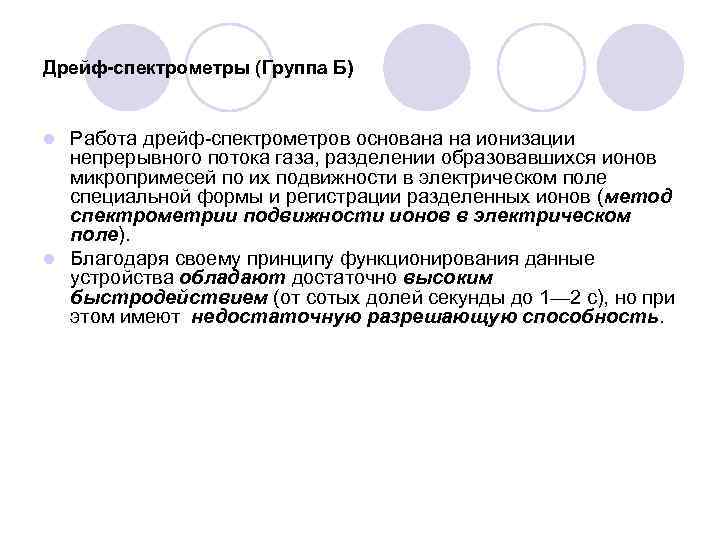

Дрейф-спектрометры (Группа Б) Работа дрейф-спектрометров основана на ионизации непрерывного потока газа, разделении образовавшихся ионов микропримесей по их подвижности в электрическом поле специальной формы и регистрации разделенных ионов (метод спектрометрии подвижности ионов в электрическом поле). l Благодаря своему принципу функционирования данные устройства обладают достаточно высоким быстродействием (от сотых долей секунды до 1— 2 с), но при этом имеют недостаточную разрешающую способность. l

Детектор наркотиков SABRE 2000 является более поздней модификацией IONSCAN 400. Его отличает меньший вес, большее количество способов отбора образцов. l Однако по сравнению со своим предшественником у него занижена чувствительность практически для всех веществ. l ЗАО «Спецприбор» (г. Тула) выпускает сигнализатор обнаружения малых концентраций наркотиков «След» , который по своим тактико-техническим характеристикам не уступает прибору IONSCAN 400 фирмы Barringer Technologies Inc. по целому ряду показателей. l

Прибор NDS-2000 Аналогичным по своим возможностям является прибор NDS-2000 производства IDS Intelligent Detection Systems. По принципу работы NDS-2000 является газовым хроматографом/детектором с поверхностной ионизацией. l Обнаруживаемые вещества: основные наркотики на основе кокаина, героина, ТНС, метамфетаминов. l Настройка на новые виды наркотиков. l Время анализа: Для всего диапазона наркотиков — 40 с. l Время прогрева: 15 мин. l Питание осуществляется от сети переменного тока 110/220 В. l Диапазон рабочих температур: от — 5 до +55 °С. Вес: 3, 5 кг. l

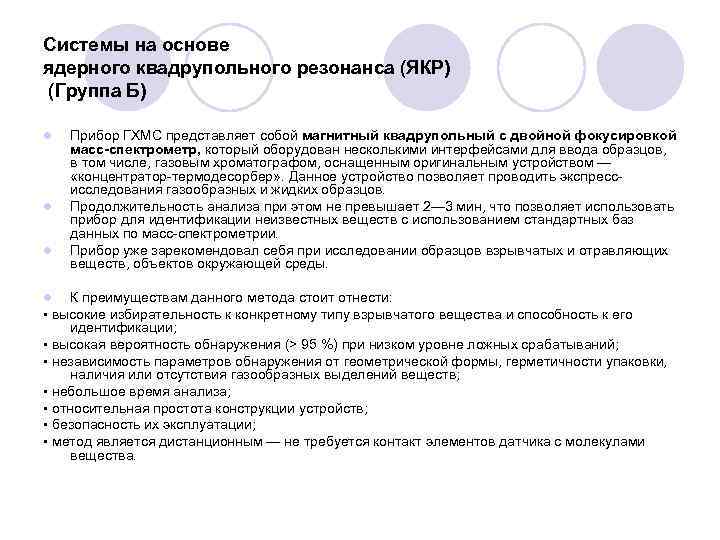

Системы на основе ядерного квадрупольного резонанса (ЯКР) (Группа Б) l l l Прибор ГХМС представляет собой магнитный квадрупольный с двойной фокусировкой масс-спектрометр, который оборудован несколькими интерфейсами для ввода образцов, в том числе, газовым хроматографом, оснащенным оригинальным устройством — «концентратор-термодесорбер» . Данное устройство позволяет проводить экспрессисследования газообразных и жидких образцов. Продолжительность анализа при этом не превышает 2— 3 мин, что позволяет использовать прибор для идентификации неизвестных веществ с использованием стандартных баз данных по масс-спектрометрии. Прибор уже зарекомендовал себя при исследовании образцов взрывчатых и отравляющих веществ, объектов окружающей среды. К преимуществам данного метода стоит отнести: • высокие избирательность к конкретному типу взрывчатого вещества и способность к его идентификации; • высокая вероятность обнаружения (> 95 %) при низком уровне ложных срабатываний; • независимость параметров обнаружения от геометрической формы, герметичности упаковки, наличия или отсутствия газообразных выделений веществ; • небольшое время анализа; • относительная простота конструкции устройств; • безопасность их эксплуатации; • метод является дистанционным — не требуется контакт элементов датчика с молекулами вещества. l

Прибор ГХМС магнитный квадрупольный масс-спектрометр с двойной фокусировкой

l Компания GE Security разработала сканер обуви «Shoe. Scanner» на основе метода ядерного квадрупольного резонанса, использование которого позволит отказаться от процедуры разувания пассажиров.

Масс-спектрометры (Группа Б) Эти приборы имеют дело с материальным веществом, состоящим, как известно, из мельчайших частиц — молекул и атомов. Они устанавливают молекулярную массу вещества, ее атомарный и изотопный состав, а также пространственную структуру расположения атомов, что позволяет идентифицировать и само вещество. l Масс-спектрометры обладают исключительно высокой чувствительностью и позволяют обнаруживать следовые количества органического вещества в больших объемах газов и жидкостей. l Масс-спектрометр газовый изотопный МИ 1201 АГМ-01 М

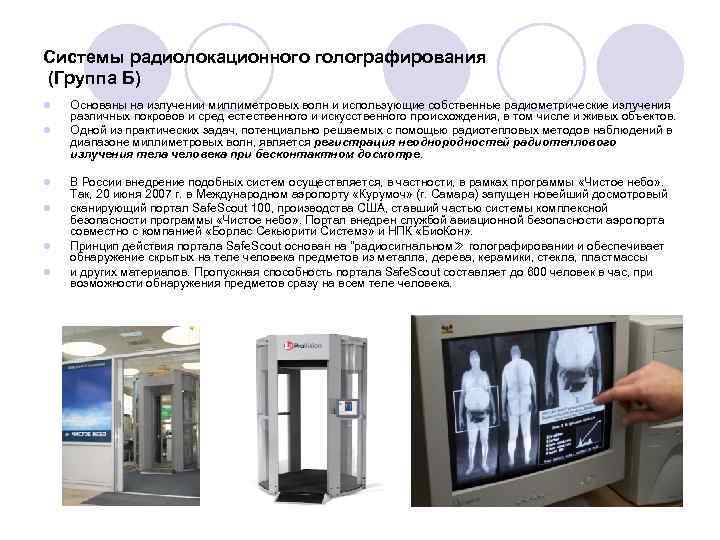

Системы радиолокационного голографирования (Группа Б) l l l Основаны на излучении миллиметровых волн и использующие собственные радиометрические излучения различных покровов и сред естественного и искусственного происхождения, в том числе и живых объектов. Одной из практических задач, потенциально решаемых с помощью радиотепловых методов наблюдений в диапазоне миллиметровых волн, является регистрация неоднородностей радиотеплового излучения тела человека при бесконтактном досмотре. В России внедрение подобных систем осуществляется, в частности, в рамках программы «Чистое небо» . Так, 20 июня 2007 г. в Международном аэропорту «Курумоч» (г. Самара) запущен новейший досмотровый сканирующий портал Safe. Scout 100, производства США, ставший частью системы комплексной безопасности программы «Чистое небо» . Портал внедрен службой авиационной безопасности аэропорта совместно с компанией «Борлас Секьюрити Системз» и НПК «Био. Кон» . Принцип действия портала Safe. Scout основан на "радиосигнальном≫ голографировании и обеспечивает обнаружение скрытых на теле человека предметов из металла, дерева, керамики, стекла, пластмассы и других материалов. Пропускная способность портала Safe. Scout составляет до 600 человек в час, при возможности обнаружения предметов сразу на всем теле человека.

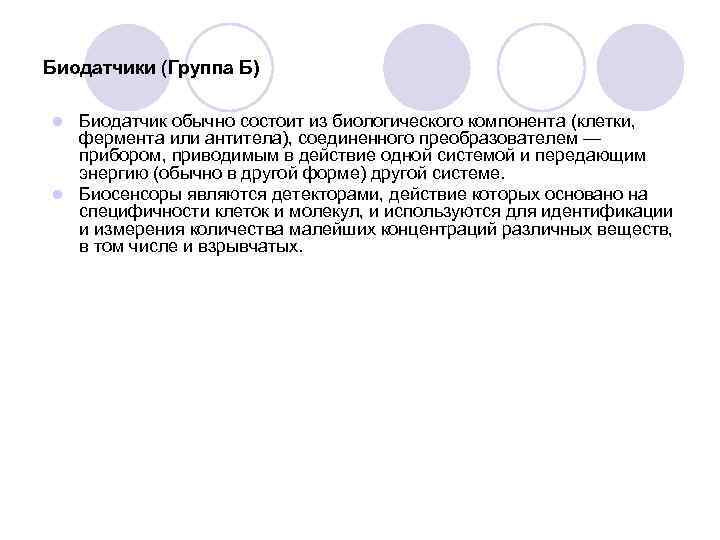

Биодатчики (Группа Б) Биодатчик обычно состоит из биологического компонента (клетки, фермента или антитела), соединенного преобразователем — прибором, приводимым в действие одной системой и передающим энергию (обычно в другой форме) другой системе. l Биосенсоры являются детекторами, действие которых основано на специфичности клеток и молекул, и используются для идентификации и измерения количества малейших концентраций различных веществ, в том числе и взрывчатых. l

Приборы на резонансном лазерном поглощении (Группа Б) l l l В целях ультрачувствительного и дистанционного анализа наркотических препаратов во внелабораторных условиях разработано устройство «Spectrophone» (JAYCOR (Сан-Диего, штат Калифорния). Принцип действия прибора основан на резонансном поглощении наркотическими и взрывчатыми веществами лазерного излучения с регистрацией возникающих при этом локальных перепадов давления в виде звуковых волн чувствительным микрофоном. Прибор состоит из компактного лазера, контрольной камеры с детектирующим микрофоном, модулятора лазерного излучения, фазочувствительного усилителя сигнала и компьютера для управления процессом и обработки результатов анализа. В рабочем цикле прибора анализируемая проба воздуха поступает в контрольную камеру, где попадает в зону действия луча лазера, длина волны которого совпадает с максимумом поглощения анализируемого соединения. "Spectrophone≫ позволяет обнаруживать целевые компоненты на уровне до 1 пикограмма, что в 5 тысяч раз превышает способности специально тренированных служебных собак. Время анализа не превышает 5 с. , что находится на приемлемом уровне для большинства практических применений.

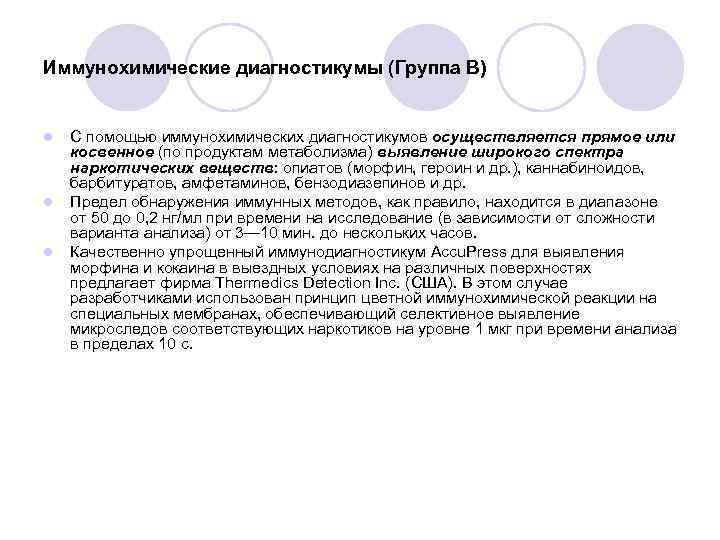

Иммунохимические диагностикумы (Группа В) l l l С помощью иммунохимических диагностикумов осуществляется прямое или косвенное (по продуктам метаболизма) выявление широкого спектра наркотических веществ: опиатов (морфин, героин и др. ), каннабиноидов, барбитуратов, амфетаминов, бензодиазепинов и др. Предел обнаружения иммунных методов, как правило, находится в диапазоне от 50 до 0, 2 нг/мл при времени на исследование (в зависимости от сложности варианта анализа) от 3— 10 мин. до нескольких часов. Качественно упрощенный иммунодиагностикум Accu. Press для выявления морфина и кокаина в выездных условиях на различных поверхностях предлагает фирма Thermedics Detection Inc. (США). В этом случае разработчиками использован принцип цветной иммунохимической реакции на специальных мембранах, обеспечивающий селективное выявление микроследов соответствующих наркотиков на уровне 1 мкг при времени анализа в пределах 10 с.

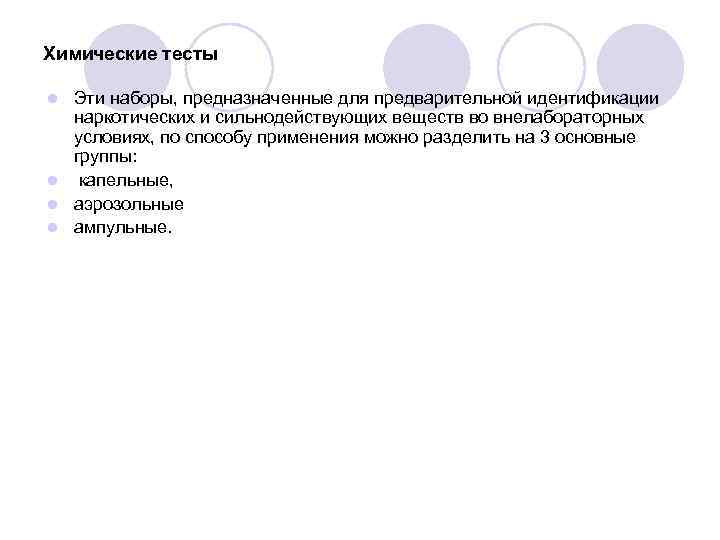

Химические тесты Эти наборы, предназначенные для предварительной идентификации наркотических и сильнодействующих веществ во внелабораторных условиях, по способу применения можно разделить на 3 основные группы: l капельные, l аэрозольные l ампульные. l

Капельные тесты являются наиболее дешевыми в изготовлении и простыми в эксплуатации. Они основаны на использовании химических реакций наркотических препаратов со специально подобранными реагентами с образованием окрашенных продуктов. l Аэрозольные химические тесты сочетают в себе простоту капельных реакций на фильтровальных бумагах с экспрессностью и некоторым удобством применения, особенно в выездных условиях, характерным для различных типов бытовых спреев. Наиболее известны аэрозольные тесты для определения кокаина ( «Кокаспрей» ) и каннабиноидов ( «Каннабиаспрей» ). l Ампульные тесты на настоящий момент являются наиболее распространенным в практике правоохранительных органов набором для выявления наркотических препаратов различных типов. В данном случае протекание соответствующих химических реакций с образованием окрашенных продуктов происходит в прозрачных полимерных контейнерах (пакетах или трубках) после помещения в них пробы, содержащей наркотик, и раздавливания стеклянной ампулы с подходящим реагентом. Общепринятым «стандартом» наборов этого типа является комплект «NIC» фирмы «Бектон-Диниксон 2 (США). Известны также комплекты других производителей: «Narcotest» и «Политест» . Российский вариант комплекта «Наркотест» производства фирмы «Спецприбор» АО «ТОКБА» (г. Тула) Имея равные с зарубежными аналогами пределы обнаружения, портативная химическая лаборатория «Наркотест» выходит вперед по номенклатуре выявляемых соединений. Она обеспечивает экспрессное выявление и предварительную идентификацию практически всех наркотических средств: конопли, гашиша, марихуаны, маковой соломки, опия, морфина, героина, кокаина, кодеина, промедола, барбитуратов, эфедрина и эфедрона. l

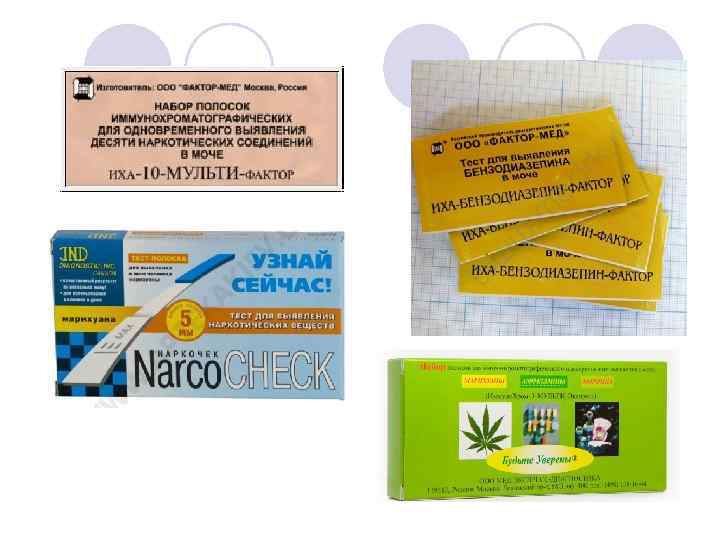

Иммунохроматографический анализ (Группа В) l l l Это метод определения низких концентраций веществ в биологических материалах. К таким материалам относятся цельная кровь, сыворотка или плазма крови, слюна, моча, кал. ИХА — сравнительно молодой метод анализа, он часто обозначается в литературе также как метод сухой иммунохимии, стрип-тест, Quik. Strip cassette, Quik. Strip dipstick, экспресс-тест или экспресс-анализ. Все иммунологические методы анализа основаны на реакции «антиген — антитело» . Антиген — это вещество, которое узнается нашим организмом как чужеродное и которое может запускать иммунную (защитную) реакцию. Антитела — это белки, которые образуются клетками нашего организма в ответ на внедрение в него антигена. Наиболее важным свойством антител является их способность специфически связываться с антигеном. Это означает, что каждое антитело (Ат) узнает и связывается только с определенным антигеном (Аг). При погружении теста в физиологическую жидкость она начинает мигрировать вдоль полоски по принципу тонкослойной хроматографии. Вместе с жидкостью двигаются антитела с красителем. Если в этой жидкости присутствует исследуемый антиген, то происходит его связывание как с первым, так и со вторым типом антител. При этом происходит накопление антител с красителем вокруг антител, жестко иммобилизованных в тест-зоне ИХА-полоски, что проявляется в виде яркой темной полосы. Не связавшиеся антитела с красителем мигрируют далее вдоль полоски и неизбежно взаимодействуют с вторичными антителами в контрольной зоне, где и наблюдается вторая темная полоса. Взаимодействие (и темная полоса) в контрольной зоне должно проявляться всегда (если анализ проведен правильно), независимо от присутствия исследуемого антигена в физиологической жидкости. Существуют следующие варианты результатов тестирования: l • две полосы — положительный результат; l • одна полоса — отрицательный результат; l • нет полос — анализ проведен неправильно. l l ИХА-тесты просты в употреблении, однако, при высокой чувствительности, они обладают низкой селективностью и требуют обязательного подтверждения положительного результата другими аналитическими методами. На практике они используются в клинических или судебно-химических лабораториях как средство быстрого отбора среди большого количества образцов, требующих дальнейшего исследования.
