МЕТОДЫ И СРЕДСТВА ИЗМЕРЕНИЙ, ИСПЫТАНИЙ И КОНТРОЛЯ

МЕТОДЫ И СРЕДСТВА ИЗМЕРЕНИЙ, ИСПЫТАНИЙ И КОНТРОЛЯ

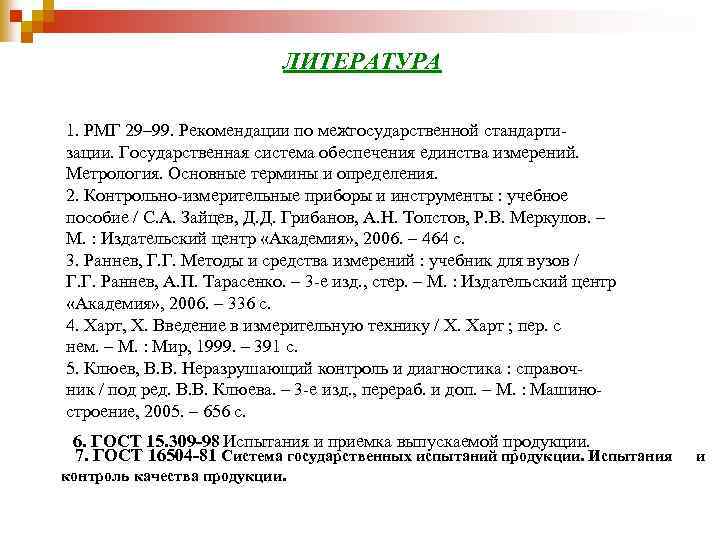

ЛИТЕРАТУРА 1. РМГ 29– 99. Рекомендации по межгосударственной стандартизации. Государственная система обеспечения единства измерений. Метрология. Основные термины и определения. 2. Контрольно-измерительные приборы и инструменты : учебное пособие / С. А. Зайцев, Д. Д. Грибанов, А. Н. Толстов, Р. В. Меркулов. – М. : Издательский центр «Академия» , 2006. – 464 с. 3. Раннев, Г. Г. Методы и средства измерений : учебник для вузов / Г. Г. Раннев, А. П. Тарасенко. – 3 -е изд. , стер. – М. : Издательский центр «Академия» , 2006. – 336 с. 4. Харт, Х. Введение в измерительную технику / Х. Харт ; пер. с нем. – М. : Мир, 1999. – 391 с. 5. Клюев, В. В. Неразрушающий контроль и диагностика : справочник / под ред. В. В. Клюева. – 3 -е изд. , перераб. и доп. – М. : Машиностроение, 2005. – 656 с. 6. ГОСТ 15. 309 -98 Испытания и приемка выпускаемой продукции. 7. ГОСТ 16504 -81 Система государственных испытаний продукции. Испытания контроль качества продукции. и

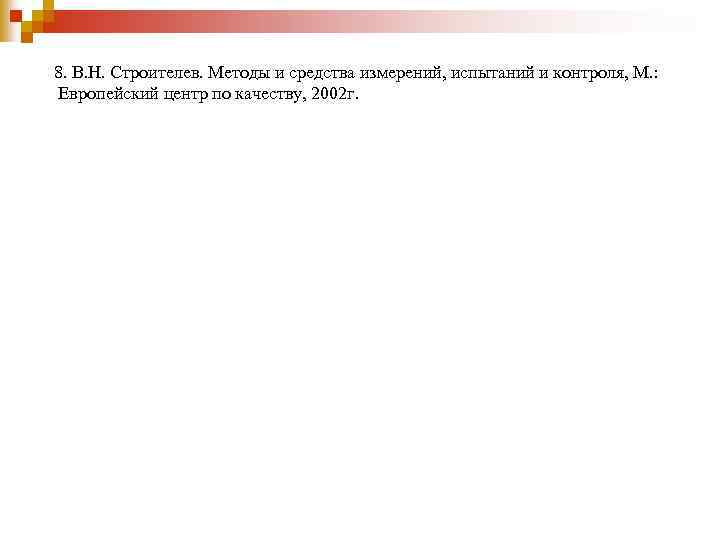

8. В. Н. Строителев. Методы и средства измерений, испытаний и контроля, М. : Европейский центр по качеству, 2002 г.

Руководство ИСО/МЭК-2 дает следующее понятие контроля: «Контроль - это процедура оценивания соответствия путем наблюдения и выработки заключения, сопровождаемых соответствующими измерениями, испытаниями или калибровкой» . Согласно ГОСТ 15. 309 -98 технический контроль – это проверка соответствия объекта установленным техническим требованиям. Под объектом понимается как продукция, подвергаемая контролю, так и процессы ее создания, применения, транспортирования, хранения, технического обслуживания и ремонта. К объекту также относится соответствующая техническая документация. Испытания - это экспериментальное определение количественных и (или) качественных характеристик свойств объекта испытаний как результата воздействия на него при его функционировании, при моделировании объекта и (или) воздействий. Измерение – это совокупность действий, выполняемых при помощи технических средств измерений с целью нахождения числового значения какой-либо физической или геометрической величины в принятых единицах измерения.

ТЕХНИЧЕСКИЙ КОНТРОЛЬ КОЛИЧЕСТВЕННЫХ ХАРАКТЕРИСТИК СВОЙСТВ КАЧЕСТВЕННЫХ ПРОЕКТИРОВАНИЯ ПРОИЗВОДСТВЕННЫЙ ЭКСПЛУАТАЦИОННЫЙ ВХОДНОЙ ОПЕРАЦИОННЫЙ ПРИЕМОЧНЫЙ В ЗАВИСИМОСТИ ОТ ОБЪЕКТА КОНТРОЛЯ ПО СТАДИИ СОЗДАНИЯ И СУЩЕСТВОВАНИЯ ПРОДУКЦИИ ПО ЭТАПАМ ПРОЦЕССА ПО ВРЕМЕНИ ПО ВОЗМОЖНОСТИ ПОСЛЕДУЮЩЕГО ИСПОЛЬЗОВАНИЯ ПРОДУКЦИИ В зависимости от уровня Технической оснащенности ПО СТЕПЕНИ ИСПОЛЬЗОВАНИЯ СРЕДСТВ КОНТРОЛЯ СПЛОШНОЙ ВЫБОРОЧНЫЙ ПО ПОЛНОТЕ ОХВАТА ПО ТИПУ ПРОВЕРЯЕМЫХ ПАРАМЕТРОВ И ПРИЗНАКАМ КАЧЕСТВА ЛЕТУЧИЙ НЕПРЕРЫВНЫЙ ПЕРИОДИЧЕСКИЙ РАЗРУШАЮЩИЙ НЕРАЗРУШАЮЩИЙ РУЧНОЙ МЕХАНИЗИРОВАННЫЙ АВТОМАТИЧЕСКИЙ ИЗМЕРИТЕЛЬНЫЙ РЕГИСТРАЦИОННЫЙ ОРГАНОЛЕПТИЧЕСКИЙ ПО КОНТРОЛЬНОМУ ОБРАЗЦУ ТЕХНИЧЕСКИЙ ОСМОТР ГЕОМЕТРИЧЕСКИХ ПАРАМЕТРОВ ФИЗИЧЕСКИХ СВОЙСТВ МЕХАНИЧЕСКИХ СВОЙСТВ ХИМИЧЕСКИХ СВОЙСТВ МЕТАЛЛОГРАФИЧЕСКИЕ ИССЛЕДОВАНИЯ СПЕЦИАЛЬНЫЙ КОНТРОЛЬ

Блок-схема классификации измерений

КЛАССИФИКАЦИЯ СРЕДСТВ ИЗМЕРЕНИЙ

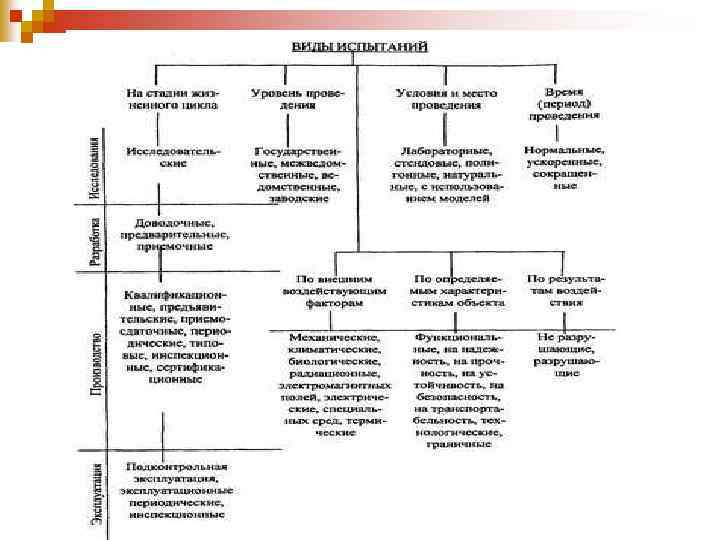

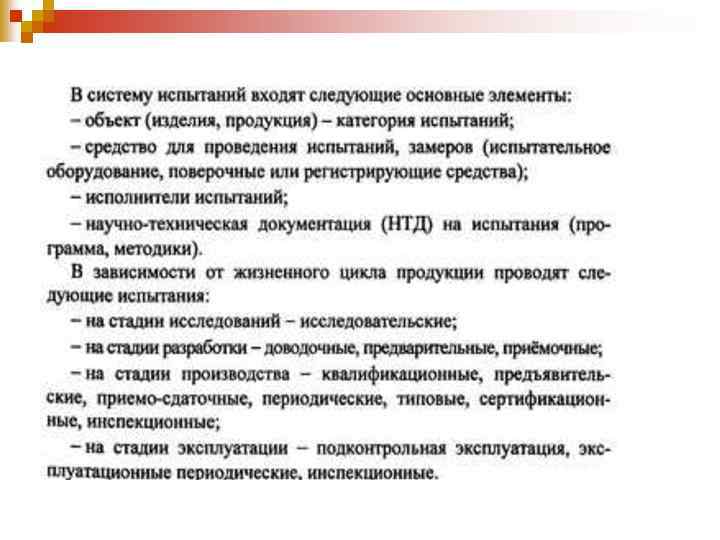

ИСПЫТАНИЯ ПРОДУКЦИИ НА ВОЗДЕЙСТВИЕ ВНЕШНИХ ФАКТОРОВ (ВВФ) КЛАССИФИКАЦИЯ ВВФ МЕХАНИЧЕСКИЕ ВВФ КЛИМАТИЧЕСКИЕ ВВФ БИОЛОГИЧЕСКИЕ ВВФ РАДИАЦИОННЫЕ ВВФ ЭЛЕКТРОМАГНИТНЫХ ПОЛЕЙ ТЕРМИЧЕСКИЕ ВВФ

КЛИМАТИЧЕСКИЕ ВВФ Атмосферное давление Температура влажность среды Атмосферные осадки туман Повышенное Пониженное Изменение давления Повышенная Пониженная Изменение температуры Дождь, град, снежная крупа Конденсирова нные(роса, гололед, изморозь) Городской Соляной( морской) Повышенная Пониженная Изменение влажности

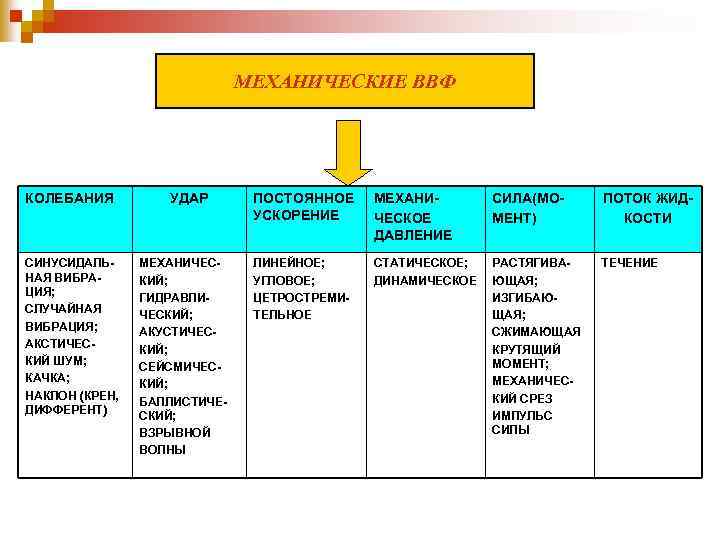

МЕХАНИЧЕСКИЕ ВВФ КОЛЕБАНИЯ СИНУСИДАЛЬНАЯ ВИБРАЦИЯ; СЛУЧАЙНАЯ ВИБРАЦИЯ; АКСТИЧЕСКИЙ ШУМ; КАЧКА; НАКЛОН (КРЕН, ДИФФЕРЕНТ) УДАР МЕХАНИЧЕСКИЙ; ГИДРАВЛИЧЕСКИЙ; АКУСТИЧЕСКИЙ; СЕЙСМИЧЕСКИЙ; БАЛЛИСТИЧЕСКИЙ; ВЗРЫВНОЙ ВОЛНЫ ПОСТОЯННОЕ УСКОРЕНИЕ МЕХАНИЧЕСКОЕ ДАВЛЕНИЕ СИЛА(МОМЕНТ) ПОТОК ЖИДКОСТИ ЛИНЕЙНОЕ; УГЛОВОЕ; ЦЕТРОСТРЕМИТЕЛЬНОЕ СТАТИЧЕСКОЕ; ДИНАМИЧЕСКОЕ РАСТЯГИВАЮЩАЯ; ИЗГИБАЮЩАЯ; СЖИМАЮЩАЯ КРУТЯЩИЙ МОМЕНТ; МЕХАНИЧЕСКИЙ СРЕЗ ИМПУЛЬС СИЛЫ ТЕЧЕНИЕ

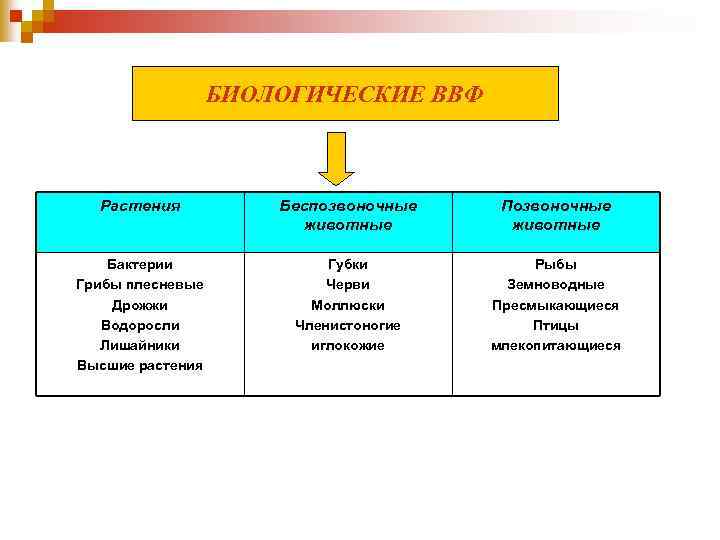

БИОЛОГИЧЕСКИЕ ВВФ Растения Беспозвоночные животные Позвоночные животные Бактерии Грибы плесневые Дрожжи Водоросли Лишайники Высшие растения Губки Черви Моллюски Членистоногие иглокожие Рыбы Земноводные Пресмыкающиеся Птицы млекопитающиеся

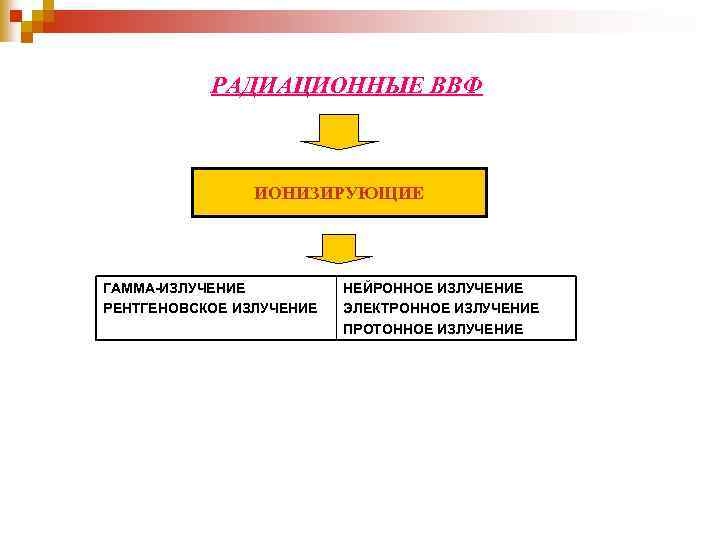

РАДИАЦИОННЫЕ ВВФ ИОНИЗИРУЮЩИЕ ГАММА-ИЗЛУЧЕНИЕ РЕНТГЕНОВСКОЕ ИЗЛУЧЕНИЕ НЕЙРОННОЕ ИЗЛУЧЕНИЕ ЭЛЕКТРОННОЕ ИЗЛУЧЕНИЕ ПРОТОННОЕ ИЗЛУЧЕНИЕ

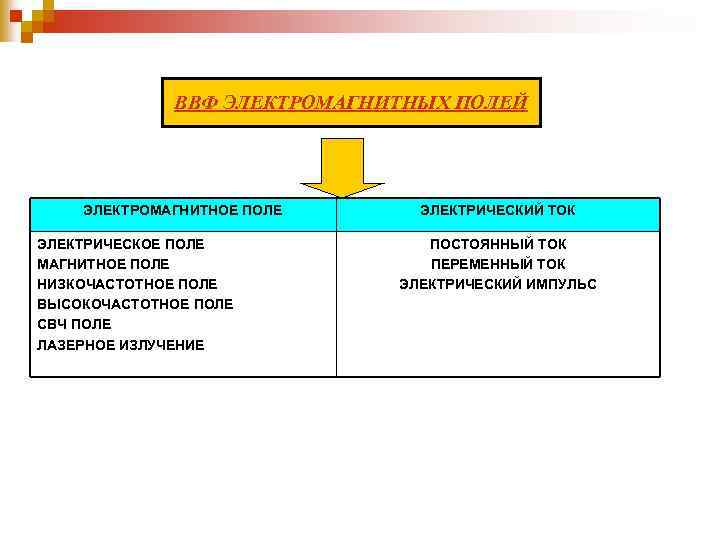

ВВФ ЭЛЕКТРОМАГНИТНЫХ ПОЛЕЙ ЭЛЕКТРОМАГНИТНОЕ ПОЛЕ ЭЛЕКТРИЧЕСКОЕ ПОЛЕ МАГНИТНОЕ ПОЛЕ НИЗКОЧАСТОТНОЕ ПОЛЕ ВЫСОКОЧАСТОТНОЕ ПОЛЕ СВЧ ПОЛЕ ЛАЗЕРНОЕ ИЗЛУЧЕНИЕ ЭЛЕКТРИЧЕСКИЙ ТОК ПОСТОЯННЫЙ ТОК ПЕРЕМЕННЫЙ ТОК ЭЛЕКТРИЧЕСКИЙ ИМПУЛЬС

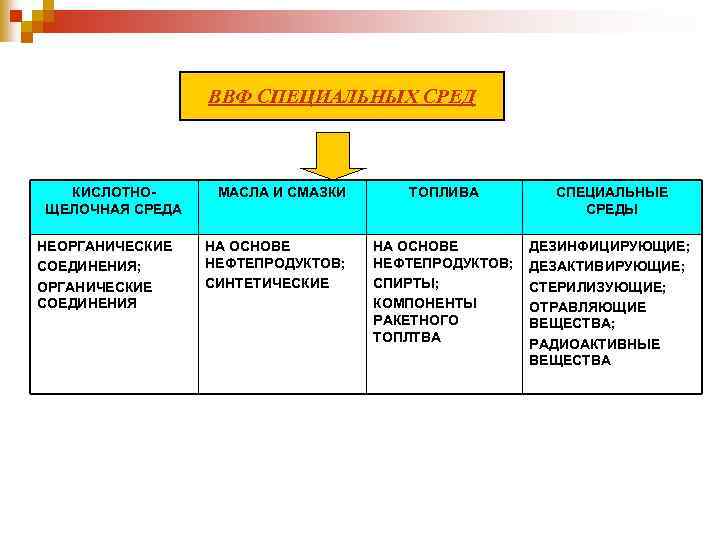

ВВФ СПЕЦИАЛЬНЫХ СРЕД КИСЛОТНОЩЕЛОЧНАЯ СРЕДА НЕОРГАНИЧЕСКИЕ СОЕДИНЕНИЯ; ОРГАНИЧЕСКИЕ СОЕДИНЕНИЯ МАСЛА И СМАЗКИ НА ОСНОВЕ НЕФТЕПРОДУКТОВ; СИНТЕТИЧЕСКИЕ ТОПЛИВА СПЕЦИАЛЬНЫЕ СРЕДЫ НА ОСНОВЕ НЕФТЕПРОДУКТОВ; СПИРТЫ; КОМПОНЕНТЫ РАКЕТНОГО ТОПЛТВА ДЕЗИНФИЦИРУЮЩИЕ; ДЕЗАКТИВИРУЮЩИЕ; СТЕРИЛИЗУЮЩИЕ; ОТРАВЛЯЮЩИЕ ВЕЩЕСТВА; РАДИОАКТИВНЫЕ ВЕЩЕСТВА

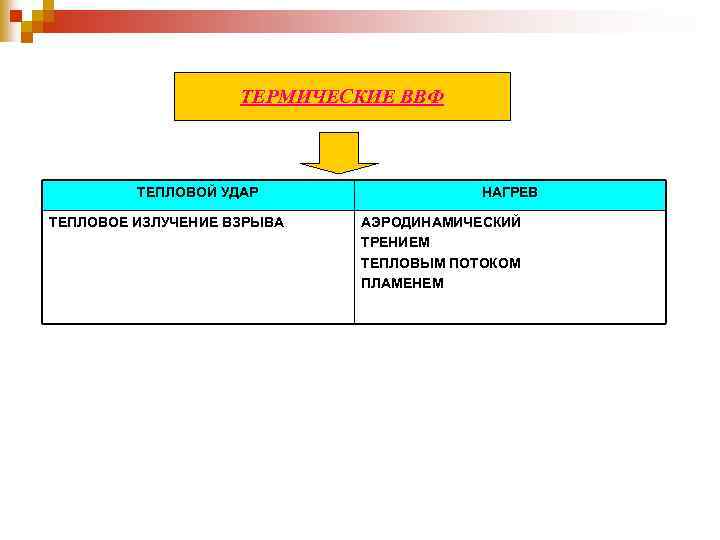

ТЕРМИЧЕСКИЕ ВВФ ТЕПЛОВОЙ УДАР ТЕПЛОВОЕ ИЗЛУЧЕНИЕ ВЗРЫВА НАГРЕВ АЭРОДИНАМИЧЕСКИЙ ТРЕНИЕМ ТЕПЛОВЫМ ПОТОКОМ ПЛАМЕНЕМ

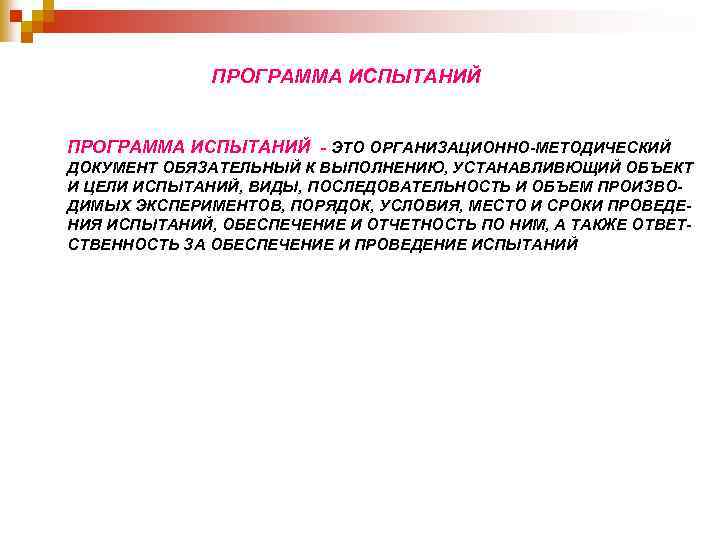

ПРОГРАММА ИСПЫТАНИЙ - ЭТО ОРГАНИЗАЦИОННО-МЕТОДИЧЕСКИЙ ДОКУМЕНТ ОБЯЗАТЕЛЬНЫЙ К ВЫПОЛНЕНИЮ, УСТАНАВЛИВЮЩИЙ ОБЪЕКТ И ЦЕЛИ ИСПЫТАНИЙ, ВИДЫ, ПОСЛЕДОВАТЕЛЬНОСТЬ И ОБЪЕМ ПРОИЗВОДИМЫХ ЭКСПЕРИМЕНТОВ, ПОРЯДОК, УСЛОВИЯ, МЕСТО И СРОКИ ПРОВЕДЕНИЯ ИСПЫТАНИЙ, ОБЕСПЕЧЕНИЕ И ОТЧЕТНОСТЬ ПО НИМ, А ТАКЖЕ ОТВЕТСТВЕННОСТЬ ЗА ОБЕСПЕЧЕНИЕ И ПРОВЕДЕНИЕ ИСПЫТАНИЙ

ОСНОВНЫЕ ЭТАПЫ ПОДГОТОВКИ И ПРОВЕДЕНИЯ ИСПЫТАНИЙ • Составление годовых и квартальных планов проведения испытаний; • разработка программы испытаний; • Подготовка имеющегося, а при необходимости проектирование и изготовление средств испытаний (оборудования и средств измерений); • Аттестация испытательного оборудования, включая поверку средств измерений; • Разработка методики испытаний и её аттестация; • Отбор образцов для испытаний; • Проведение испытаний в соответствии с программой и методикой, с регистрацией значений характеристик условий испытаний и характеристик свойств испытываемых образцов, а также определение их погрешностей; • исследование при необходимости испытанных образцов после окончания испытаний с регистрацией значений характеристик и определением их погрешностей; • Обработка данных испытаний, включая оценку полноты, точности и достоверности; • Принятие решений по результатам испытаний об использовании образцов, оформление результатов в виде протоколов и др материалов

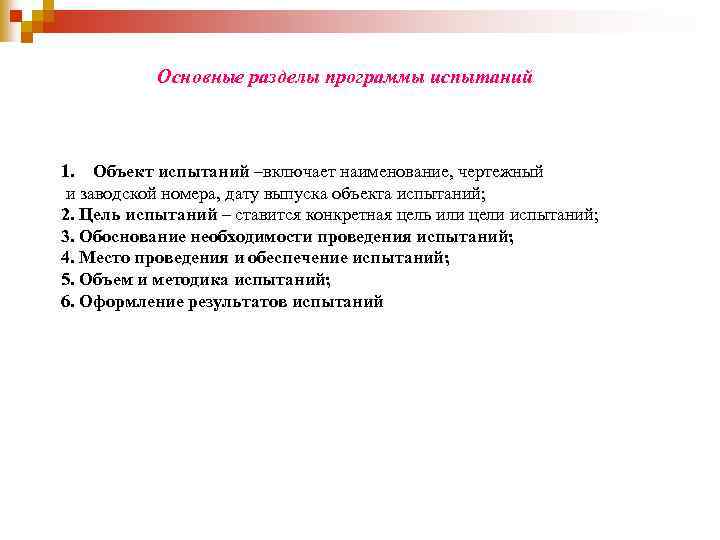

Основные разделы программы испытаний 1. Объект испытаний –включает наименование, чертежный и заводской номера, дату выпуска объекта испытаний; 2. Цель испытаний – ставится конкретная цель или цели испытаний; 3. Обоснование необходимости проведения испытаний; 4. Место проведения и обеспечение испытаний; 5. Объем и методика испытаний; 6. Оформление результатов испытаний

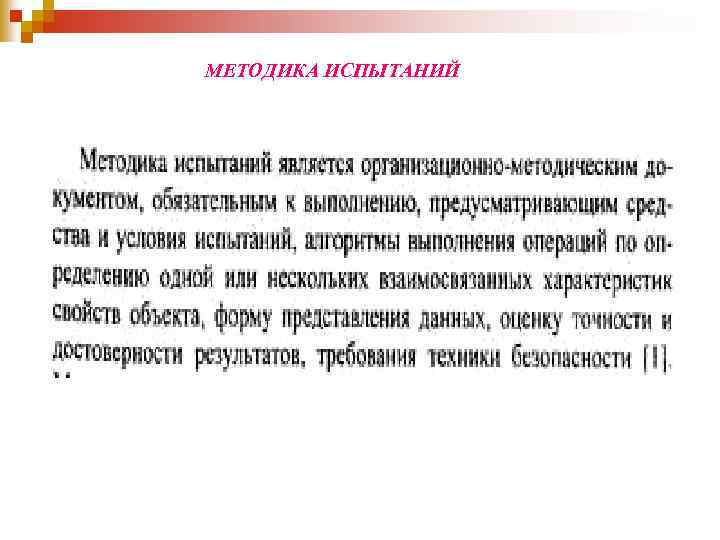

МЕТОДИКА ИСПЫТАНИЙ

ОСНОВНЫЕ РАЗДЕЛЫ МЕТОДИКИ ИСПЫТАНИЙ

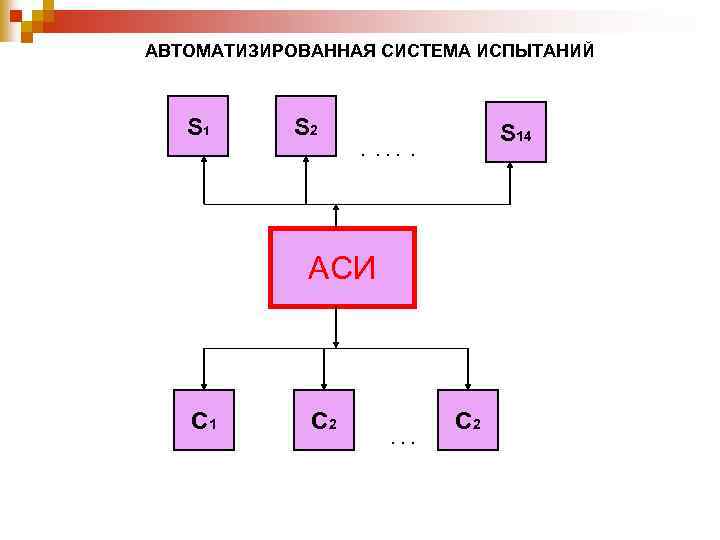

АВТОМАТИЗИРОВАННАЯ СИСТЕМА ИСПЫТАНИЙ S 1 S 2 S 14 . . . АСИ С 1 С 2 . . . С 6 2

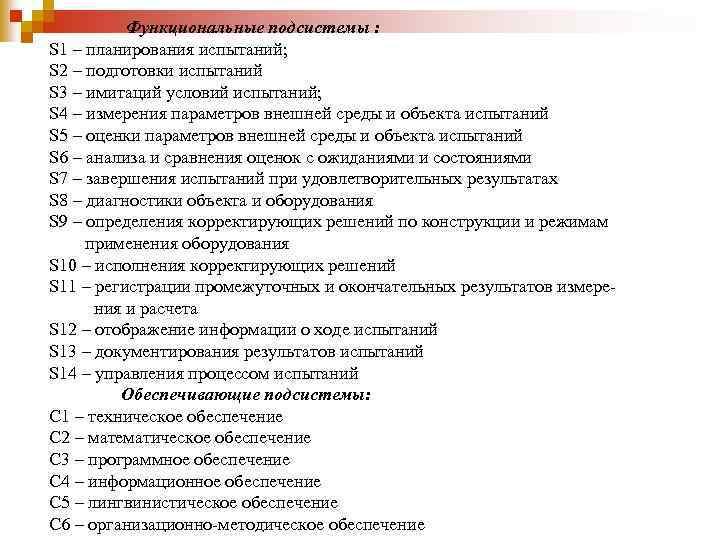

Функциональные подсистемы : S 1 – планирования испытаний; S 2 – подготовки испытаний S 3 – имитаций условий испытаний; S 4 – измерения параметров внешней среды и объекта испытаний S 5 – оценки параметров внешней среды и объекта испытаний S 6 – анализа и сравнения оценок с ожиданиями и состояниями S 7 – завершения испытаний при удовлетворительных результатах S 8 – диагностики объекта и оборудования S 9 – определения корректирующих решений по конструкции и режимам применения оборудования S 10 – исполнения корректирующих решений S 11 – регистрации промежуточных и окончательных результатов измерения и расчета S 12 – отображение информации о ходе испытаний S 13 – документирования результатов испытаний S 14 – управления процессом испытаний Обеспечивающие подсистемы: C 1 – техническое обеспечение C 2 – математическое обеспечение C 3 – программное обеспечение C 4 – информационное обеспечение C 5 – лингвинистическое обеспечение C 6 – организационно-методическое обеспечение

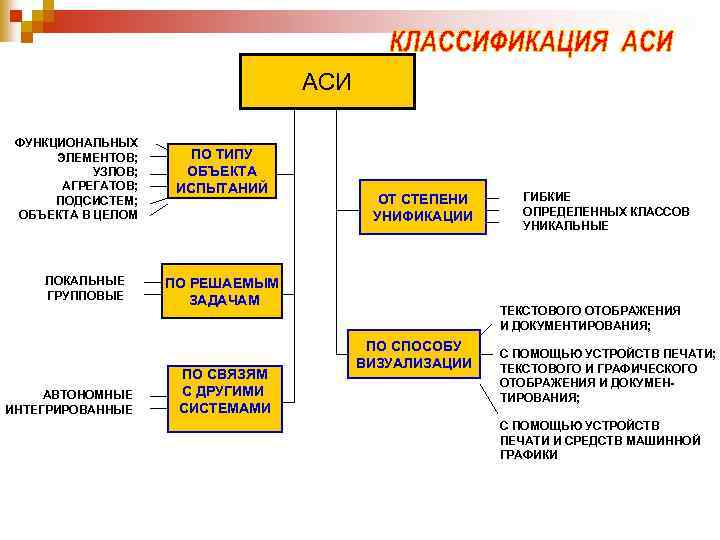

АСИ ФУНКЦИОНАЛЬНЫХ ЭЛЕМЕНТОВ; УЗЛОВ; АГРЕГАТОВ; ПОДСИСТЕМ; ОБЪЕКТА В ЦЕЛОМ ЛОКАЛЬНЫЕ ГРУППОВЫЕ АВТОНОМНЫЕ ИНТЕГРИРОВАННЫЕ ПО ТИПУ ОБЪЕКТА ИСПЫТАНИЙ ОТ СТЕПЕНИ УНИФИКАЦИИ ПО РЕШАЕМЫМ ЗАДАЧАМ ПО СВЯЗЯМ С ДРУГИМИ СИСТЕМАМИ ГИБКИЕ ОПРЕДЕЛЕННЫХ КЛАССОВ УНИКАЛЬНЫЕ ТЕКСТОВОГО ОТОБРАЖЕНИЯ И ДОКУМЕНТИРОВАНИЯ; ПО СПОСОБУ ВИЗУАЛИЗАЦИИ С ПОМОЩЬЮ УСТРОЙСТВ ПЕЧАТИ; ТЕКСТОВОГО И ГРАФИЧЕСКОГО ОТОБРАЖЕНИЯ И ДОКУМЕНТИРОВАНИЯ; С ПОМОЩЬЮ УСТРОЙСТВ ПЕЧАТИ И СРЕДСТВ МАШИННОЙ ГРАФИКИ
