Методы и средства измерений Даминов Д А

Методы и средства измерений Даминов Д. А.

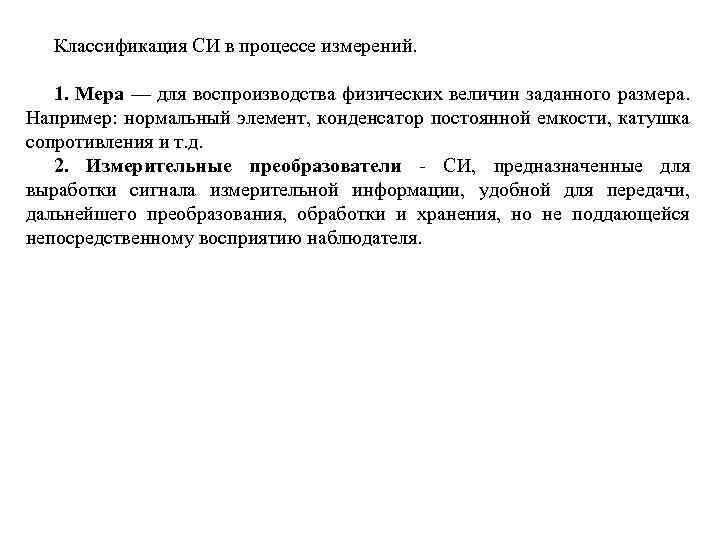

Классификация СИ в процессе измерений. 1. Мера — для воспроизводства физических величин заданного размера. Например: нормальный элемент, конденсатор постоянной емкости, катушка сопротивления и т. д. 2. Измерительные преобразователи - СИ, предназначенные для выработки сигнала измерительной информации, удобной для передачи, дальнейшего преобразования, обработки и хранения, но не поддающейся непосредственному восприятию наблюдателя.

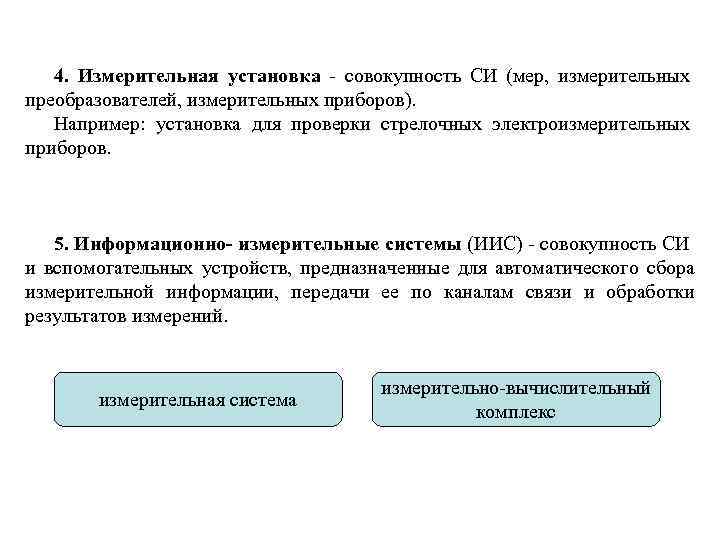

4. Измерительная установка - совокупность СИ (мер, измерительных преобразователей, измерительных приборов). Например: установка для проверки стрелочных электроизмерительных приборов. 5. Информационно- измерительные системы (ИИС) - совокупность СИ и вспомогательных устройств, предназначенные для автоматического сбора измерительной информации, передачи ее по каналам связи и обработки результатов измерений. измерительная система измерительно-вычислительный комплекс

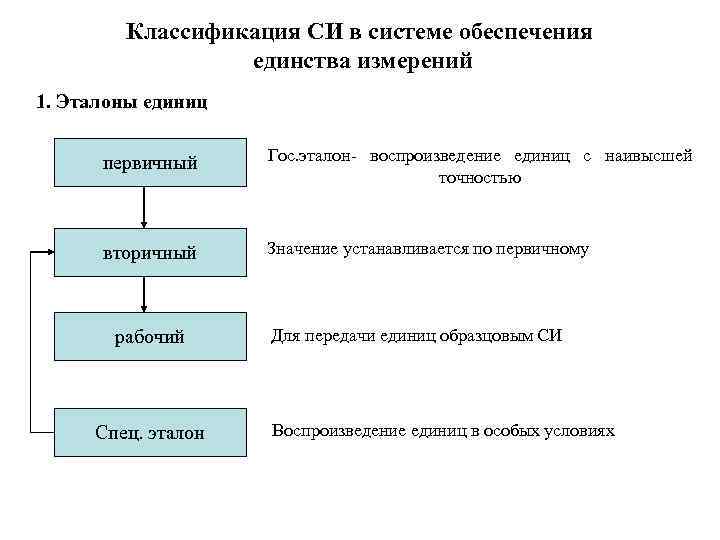

Классификация СИ в системе обеспечения единства измерений 1. Эталоны единиц первичный Гос. эталон- воспроизведение единиц с наивысшей точностью вторичный Значение устанавливается по первичному рабочий Спец. эталон Для передачи единиц образцовым СИ Воспроизведение единиц в особых условиях

2. Образцовые СИ: Первый разряд Для поверки, градуировки рабочих Второй разряд ………… Четвертый разряд 3. Рабочие СИ Разделены по классам: Радиоизмерительные приборы разделяются на 21 подгруппу каждая из которых обозначается прописными буквами русского алфавита: А-СИ для измерения тока В- напряжение Пример: В 1 - установка для поверки В 5 - фазовый В 2 - постоянного тока В 6 - селективный В 3 - переменного тока В 7 - цифровой В 4 – импульсный В 8 - отношение В 9 – преобразов. переменного тока в постоянный ток.

Г 2 - генератор шум ГЗ- низкочастотный Г 4 - генераторы стандартных сигналов с калибров. . выходом и повышенной стабильностью частот и амплитуды, и имеющих различные виды модуляции. С 1 - осциллограф широкого применения С 2 - измеритель амплитудной модуляции СЗ- измеритель частоты модуляции С 4 - анализатор спектральный С 5 - анализатор гармоник С 6 - измеритель нелинейных искажений С 8, 9 - запоминающие осциллографы Электроизмерительные приборы классифицируют по принципу действия. Их подразделяют на системы: М- магнитоэлектрические Э- электромагнитные Д- электродинамические С- электростатические Т- приборы с термопреобразователем

Классификация методов измерения 1. Метод непосредственной оценки состоит в том, что значение величины определяется непосредственно по отчетному устройству измерительного прибора. Показания прибора - в единицах измеряемой величины. 2. Метод сравнения с мерой. дифференциальный На измерительный прибор воздействует разность измеряемой и известной величины нулевой Эффект воздействия величин на прибор сравнения доводят до «О» (мост. схема ) метод замещения Измеряемую величину замещают известной величиной (Проверка аттенюаторов с помощью образцов) метод совпадения Измерение стробоскопом, штангенциркулем метод противопоставления
