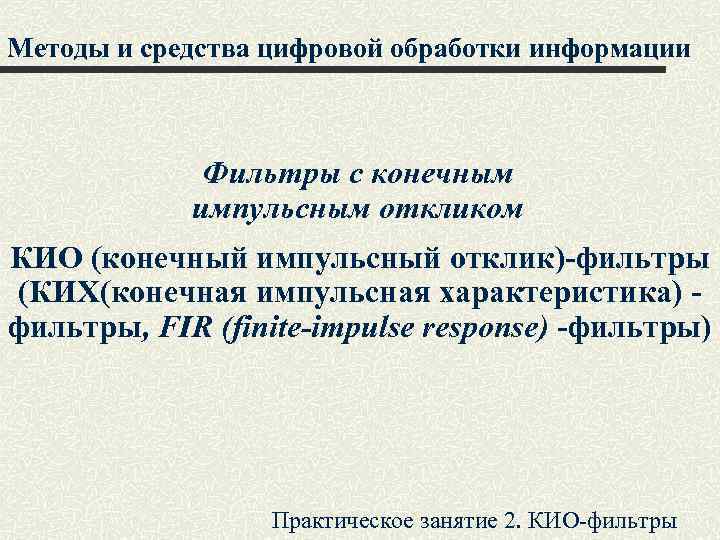

Методы и средства цифровой обработки информации Фильтры с конечным импульсным откликом КИО (конечный импульсный отклик)-фильтры (КИХ(конечная импульсная характеристика) фильтры, FIR (finite-impulse response) -фильтры) Практическое занятие 2. КИО-фильтры

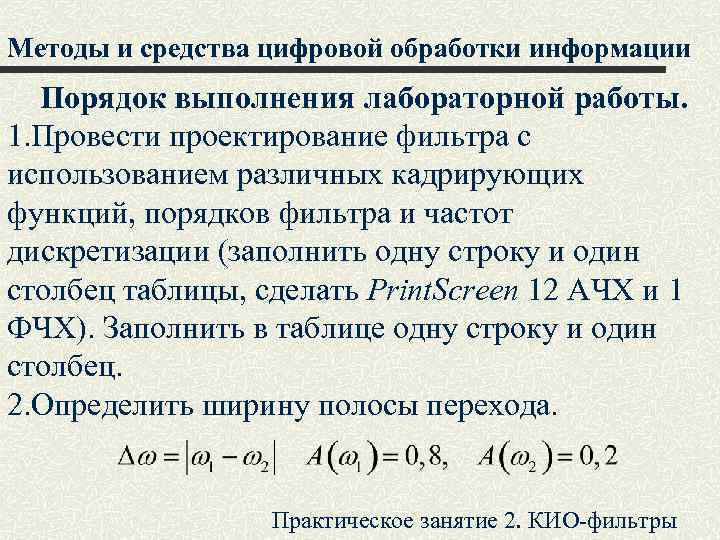

Методы и средства цифровой обработки информации Порядок выполнения лабораторной работы. 1. Провести проектирование фильтра с использованием различных кадрирующих функций, порядков фильтра и частот дискретизации (заполнить одну строку и один столбец таблицы, сделать Print. Screen 12 АЧХ и 1 ФЧХ). Заполнить в таблице одну строку и один столбец. 2. Определить ширину полосы перехода. Практическое занятие 2. КИО-фильтры

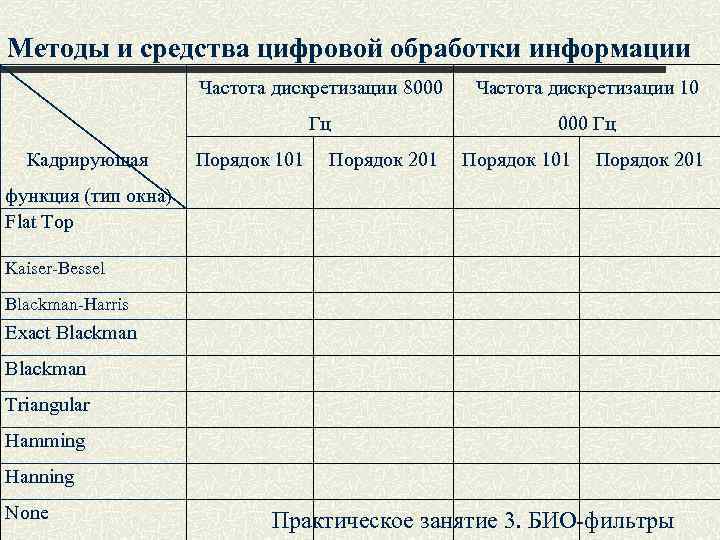

Методы и средства цифровой обработки информации Частота дискретизации 8000 Гц Кадрирующая Частота дискретизации 10 000 Гц Порядок 101 Порядок 201 функция (тип окна) Flat Top Kaiser-Bessel Blackman-Harris Exact Blackman Triangular Hamming Hanning None Практическое занятие 3. БИО-фильтры

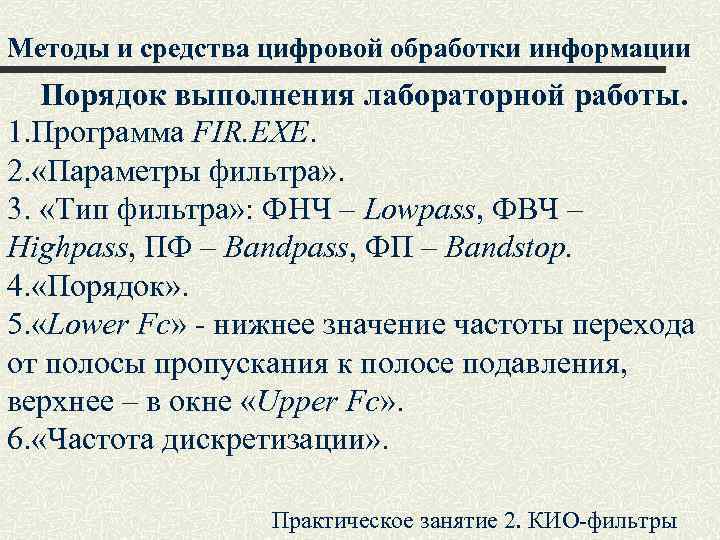

Методы и средства цифровой обработки информации Порядок выполнения лабораторной работы. 1. Программа FIR. EXE. 2. «Параметры фильтра» . 3. «Тип фильтра» : ФНЧ – Lowpass, ФВЧ – Highpass, ПФ – Bandpass, ФП – Bandstop. 4. «Порядок» . 5. «Lower Fc» - нижнее значение частоты перехода от полосы пропускания к полосе подавления, верхнее – в окне «Upper Fc» . 6. «Частота дискретизации» . Практическое занятие 2. КИО-фильтры

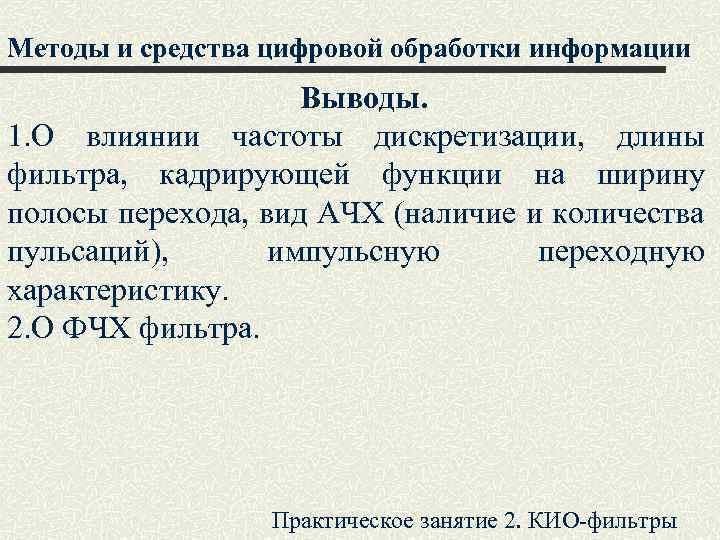

Методы и средства цифровой обработки информации Выводы. 1. О влиянии частоты дискретизации, длины фильтра, кадрирующей функции на ширину полосы перехода, вид АЧХ (наличие и количества пульсаций), импульсную переходную характеристику. 2. О ФЧХ фильтра. Практическое занятие 2. КИО-фильтры

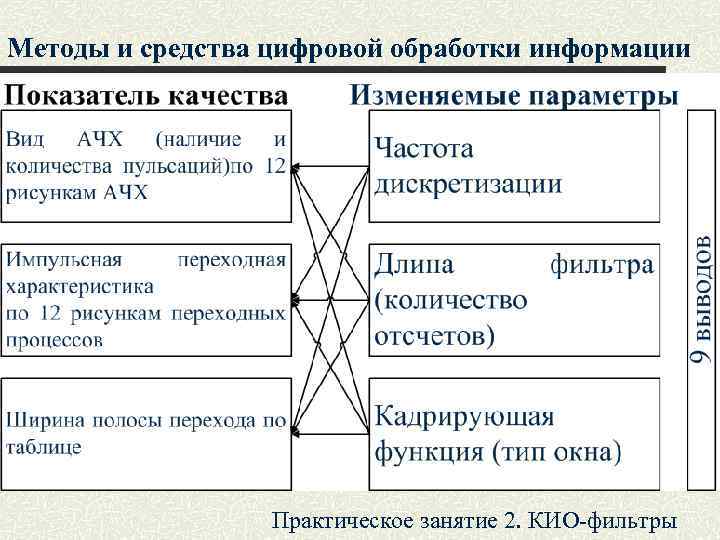

Методы и средства цифровой обработки информации Практическое занятие 2. КИО-фильтры

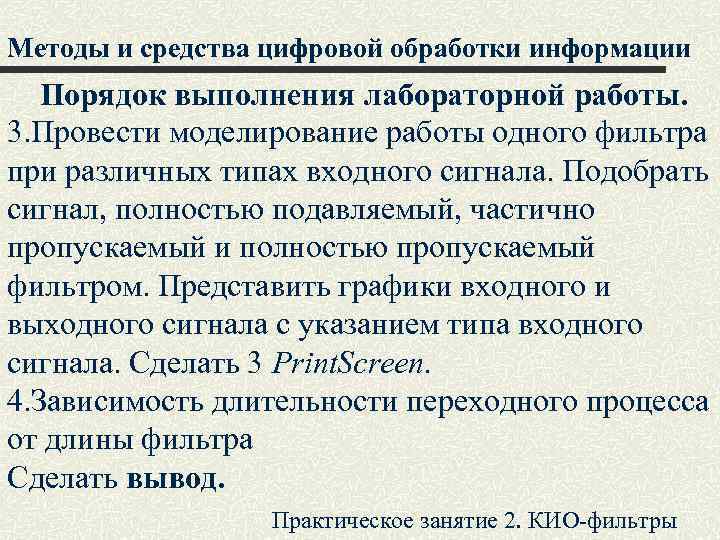

Методы и средства цифровой обработки информации Порядок выполнения лабораторной работы. 3. Провести моделирование работы одного фильтра при различных типах входного сигнала. Подобрать сигнал, полностью подавляемый, частично пропускаемый и полностью пропускаемый фильтром. Представить графики входного и выходного сигнала с указанием типа входного сигнала. Сделать 3 Print. Screen. 4. Зависимость длительности переходного процесса от длины фильтра Сделать вывод. Практическое занятие 2. КИО-фильтры
