Методы глушения скважины Цели методов глушения при Управлении

Методы глушения скважины Цели методов глушения при Управлении Скважиной • Безопасно выкачать приток из скважины • Вернуть контроль над скважиной путем восстановления гидростатического баланса • Избежать повторных проявлений • Избежать чрезмерных давлений, которые могут привести к подземному выбросу . Две циркуляции Метод Бурильщика Первая – удаляет приток с помощью используемого бурового раствора. Вторая – вытесняет используемый буровой раствором глушения. . Одна циркуляция Метод Ожидания и Утяжеления Удаляется приток и вытесняется используемый буровой раствором глушения.

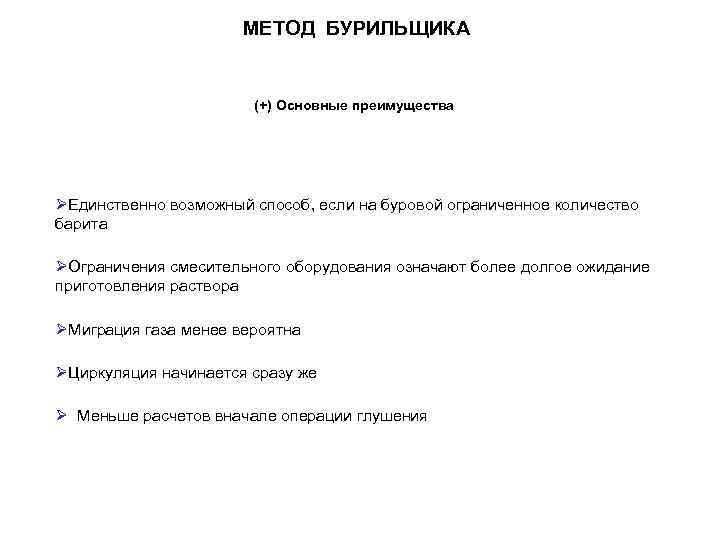

МЕТОД БУРИЛЬЩИКА (+) Основные преимущества ØЕдинственно возможный способ, если на буровой ограниченное количество барита ØОграничения смесительного оборудования означают более долгое ожидание приготовления раствора ØМиграция газа менее вероятна ØЦиркуляция начинается сразу же Ø Меньше расчетов вначале операции глушения

МЕТОД БУРИЛЬЩИКА (-) Основные недостатки ØСкважина находится под давлением больший период времени при двух циркуляциях ØПри некоторых обстоятельствах, наблюдается высокое давление на башмаке ØДлительный промежуток времени наблюдается высокое давление на стояке ØВысокое устьевое давление в затрубном пространстве

Метод бурильщика. Первая Циркуляция Насос для глушения приводится к скорости глушения, при этом удерживается стабильное давление в затрубе. Устанавливается и удерживается стабильным давление в трубах (начальное давление циркуляции) Газ расширяется и поднимается по затрубному пространству. Максимальное давление на башмаке достигается тогда, когда верх притока находится на башмаке. 30 25 35 40 45 50 55 20 30 25 35 40 45 20 Что происходит с давлением на башмаке на этом этапе? Максимальное давление в затрубе наблюдается тогда, когда газ достигает устья скважины. 15 10 50 55 Что происходит с 15 давление м в затрубе 10 5 0 на этом этапе? 30 0 SPM Что происходит с высотой притока на Давление в затрубе снижается, когда газ выходит через дроссельное этом этапе? отверстие После закрытия скважины, оба манометра должны показывать одинаковое давление Как только приток выкачан из скважины, закачивается раствор глушения 60 65 75 70 60 65 5 0 75 70

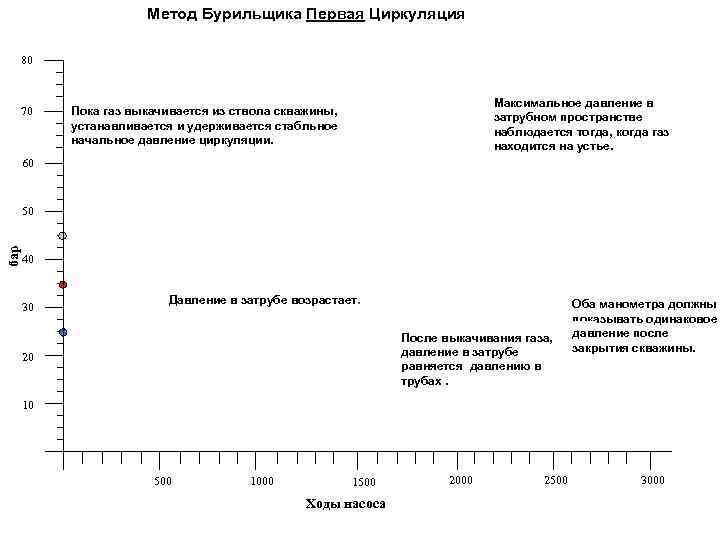

Метод Бурильщика Первая Циркуляция 80 70 Максимальное давление в затрубном пространстве наблюдается тогда, когда газ находится на устье. Пока газ выкачивается из ствола скважины, устанавливается и удерживается стабльное начальное давление циркуляции. 60 бар 50 40 30 Давление в затрубе возрастает. После выкачивания газа, давление в затрубе равняется давлению в трубах. 20 Оба манометра должны показывать одинаковое давление после закрытия скважины. 10 500 1000 1500 Ходы насоса 2000 2500 3000

Метод Бурильщика, Вторая циркуляция 30 25 35 40 45 50 55 20 Насос глушения приведен к скорости глушения, при этом удерживается стабильное давление в затрубе. 30 25 35 40 45 Устанавливается давление в бурильной трубе (Начальное давление циркуляции) 55 60 15 10 65 5 0 75 Давление в бурильной трубе падает с начального давления циркуляции до конечного давления циркуляции. Давление в затрубе должно оставаться стабильным по мере того, как раствор глушения поступает на долото. 30 0 SPM Конечное давление циркуляции достигается, когда раствор глушения поступает на долото. Давление в затрубе снижается по мере того, как раствор глушения выкачивается на устье. Когда раствор глушения достигает устья, скважину закрывают и оба показателя давления – в трубах и затрубе должны упасть до нуля. 15 10 50 20 70 60 65 5 0 75 70

Метод Бурильщика. Вторая циркуляция 80 70 60 50 Начальное давление циркуляции установлено и отслеживается его падение к конечному давлению циркуляции по мере того, как раствор глушения закачивается вниз по бурильной трубе. 40 бары 30 20 10 Давление в затрубе остается стабильным по мере того, как раствор глушения поступает на долото. Давление в затрубе снижается по мере того, как раствор глушения поступает на устье. 500 1000 1500 Ходы насоса 2000 После закрытия скважины оба показателя давления должны упасть до нуля. 2500 3000

Диаграмма давлений при глушении скважины способом бурильщика

МЕТОД ОЖИДАНИЯ И УТЯЖЕЛЕНИЯ (+) Основные преимущества ØОдна циркуляция означает меньше времени на дросселе и меньше времени оборудование находится под давлением. ØВ некоторых ситуациях, давление на башмак обсадной колонны ниже. ØС большим интервалом открытой скважины, вероятность потери циркуляции меньше. ØБыстрое снижение давления на стояке.

МЕТОД ОЖИДАНИЯ И УТЯЖЕЛЕНИЯ (-) Основные недостатки ØМожет наблюдаться нежелательная миграция газа во время ожидания приготовления раствора глушения ØМогут возникнуть проблемы со скважиной из-за осаждения бурового шлама или реакционных пород во время ожидания приготовления раствора глушения

Метод Ожидания и Утяжеления 30 25 35 40 45 50 55 20 Одна циркуляция раствором глушения. Насос приводится к скорости глушения, при этом удерживается постоянное давление в затрубе. 30 25 35 40 45 60 15 10 65 0 75 Объем газа увеличивается, по мере того, как он мигрирует вверх по затрубному пространству. Бурильная колонна заглушается, когда раствор глушения достигает долота. 30 0 . Давление в затрубе падает по мере того, как газ выходит через дроссельное отверстие. Когда раствор глушения находится на устье и скважина закрыта, оба манометра давления должны показывать нулевое давление. SPM 70 65 5 55 5 Максимальное давление в затрубе наблюдается тогда, когда газ достигает устья скважины. 15 10 50 20 60 0 75 70

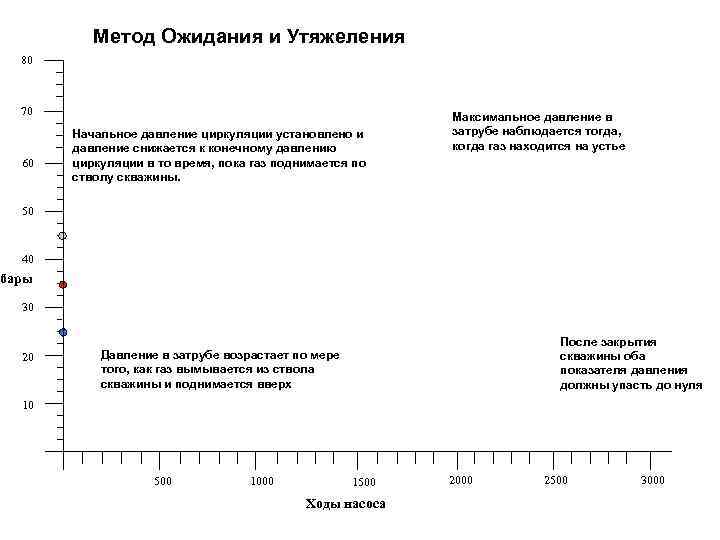

Метод Ожидания и Утяжеления 80 70 60 Начальное давление циркуляции установлено и давление снижается к конечному давлению циркуляции в то время, пока газ поднимается по стволу скважины. Максимальное давление в затрубе наблюдается тогда, когда газ находится на устье 50 40 бары 30 20 После закрытия скважины оба показателя давления должны упасть до нуля Давление в затрубе возрастает по мере того, как газ вымывается из ствола скважины и поднимается вверх 10 500 1000 1500 Ходы насоса 2000 2500 3000
