Методы цифровой модуляции без памяти: - амплитудная модуляция (АМ) - фазовая манипуляция (ФМ) - частотная манипуляция (ЧМ) - квадратурная амплитудная модуляция (КАМ)
Терминология § М – объем ансамбля сигналов § m – кратность манипуляции § Если m = 1 и М = 2, то сигнал называют двоичным (кратности 2, 2 х позиционным). Примеры: ФМ 2, АМ 2, ЧМ 2. § Если m > 1 и М = 4, 8, . . . , то сигнал называют М-ичным (М-кратным, М-позиционным). Примеры: ФМ 4, ФМ 8, ЧМ 16, КАМ 64. § Такие сигналы называют цифровыми. Slide 2
Амплитудная манипуляция (АМ) Slide 3
Амплитудная манипуляция (АМ) Slide 4
Амплитудная манипуляция (АМ) Использование АМ сигналов для передачи цифровой информации возможно только для низкоскоростных телеметрических каналов, поскольку качество передачи оказывается низким Slide 5
Фазовая манипуляция (ФМ, PSK) Slide 6
Фазовая манипуляция (ФМ, PSK) Slide 7
Фазовая манипуляция (ФМ, PSK) Slide 8
Фазовая манипуляция (ФМ, PSK) Slide 9
Фазовая манипуляция (ФМ, PSK) Slide 10
Двоичная ФМ Δf·τДВ Slide 11
Амплитудно-фазовая манипуляция (АФМ, КАМ, QAM) Длительность каждого сигнала si(t) равна 1/Rс Rс = R/m; Тс = m τДВ = log 2 M ∙ τДВ Slide 12
АФМ-16 Slide 13

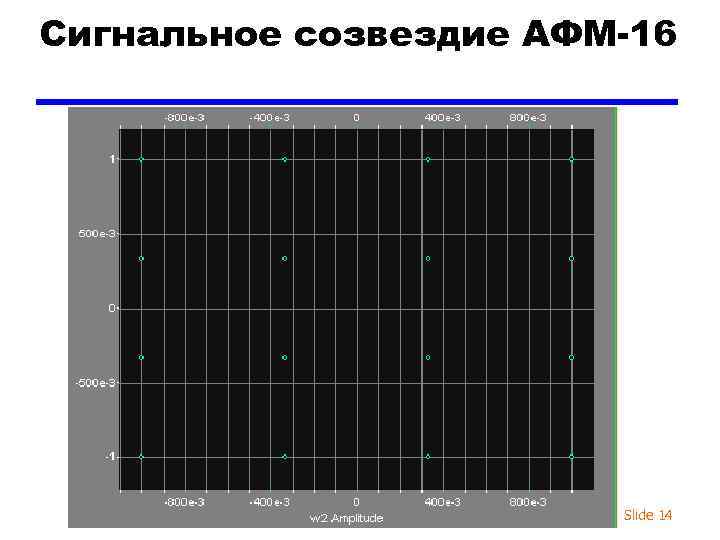

Сигнальное созвездие АФМ-16 Slide 14
Сигнальные созвездия АФМ-М Slide 15
АФМ-М Δf·Tc Slide 16
Выводы: 1. Для передачи информации на расстояние используется свободное пространство, в котором распространяются электромагнитные волны – несущее колебание. Процесс модуляции необходимо используется для согласования информационного сигнала и свойств среды. 2. В цифровых системах используются так называемые цифровые сигналы – несущее колебание, один или несколько параметров которого манипулируются по заданному закону. 3. Методы модуляции различаются между собой шириной спектра модулированного сигнала, помехоустойчивостью их приема и спектральной эффективностью. Slide 17
Выводы: 4. Для повышения спектральной эффективности сигналов используют ансамбли многопозиционных сигналов. 5. Рассмотрены ансамбли сигналов двух классов: с постоянной амплитудой и с непостоянной амплитудой. К первому классу относятся сигналы с угловой модуляцией типа ФМ и ЧМ. Ко второму – сигналы типа АМ и АФМ. Рассмотрены свойства этих сигналов, некоторые их характеристики, а также обобщенные схемы модуляторов и демодуляторов этих сигналов. Slide 18
Выводы: 6. При их формировании и демодуляции ансамблей цифровых сигналов необходимо использовать системы синхронизации, такие, как схема формирования опорного напряжения (разновидности ФАП), системы тактовой и блоковой синхронизации (разновидности систем временного слежения). 7. Позже будет показано, что наилучшей помехоустойчивостью среди 2 -хпозиционных сигналов обладает приемник сигналов ФМ 2. Однако при необходимости экономии частотного ресурса вынужденно переходят к ансамблям сигналов с непостоянной амплитудой. Для получения той же помехоустойчивости часто приходится платить увеличением мощности излучаемого сигнала. Slide 19
