Методология выбора лакокрасочных покрытий и ингибиторов коррозии, перспективы их использования при противокоррозионной защите объектов ОАО «Газпром» Начальник лаборатории Вагапов Р. К. , Центр «Надежность и ресурс объектов ЕСГ» Международная конференция «Актуальные вопросы противокоррозионной защиты» (РАСР-2012)
Нормативная документация ОАО «Газпром» в области защитных покрытий Р Газпром 9. 1 -008 -2010 «Защита от коррозии. Основные требования к внутренним и наружным защитным покрытиям для технологического оборудования, надземных металлоконструкций и строительных сооружений» Р Газпром 9. 1 -010 -2010 «Защита от коррозии. Защита морских сооружений от коррозии защитными покрытиями»

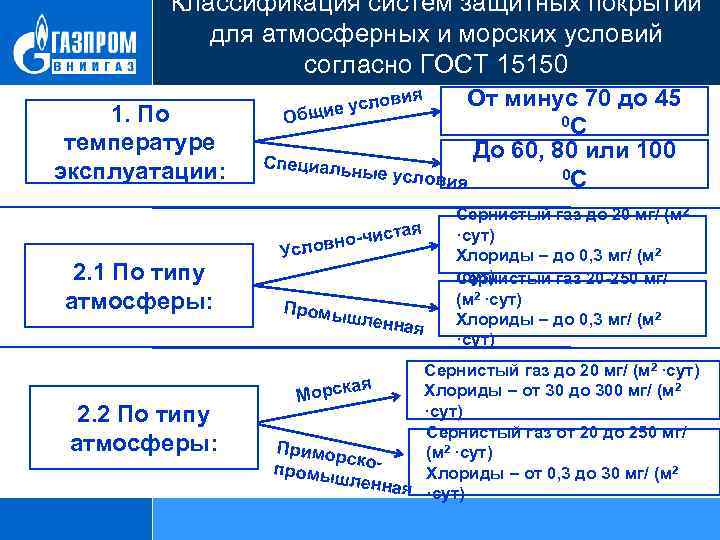

Классификация систем защитных покрытий для атмосферных и морских условий согласно ГОСТ 15150 1. По температуре эксплуатации: От минус 70 до 45 0 С До 60, 80 или 100 Специаль ные услов 0 С ия вия ло щие ус Об ая ст вно-чи ло 2. 1 По типу атмосферы: 2. 2 По типу атмосферы: Ус Промы шленн ая Сернистый газ до 20 мг/ (м 2 ·сут) Хлориды – до 0, 3 мг/ (м 2 ·сут) Сернистый газ 20 -250 мг/ (м 2 ·сут) Хлориды – до 0, 3 мг/ (м 2 ·сут) Сернистый газ до 20 мг/ (м 2 ·сут) ая Хлориды – от 30 до 300 мг/ (м 2 Морск ·сут) Сернистый газ от 20 до 250 мг/ Примо (м 2 ·сут) рскопромы Хлориды – от 0, 3 до 30 мг/ (м 2 шленн ая ·сут)

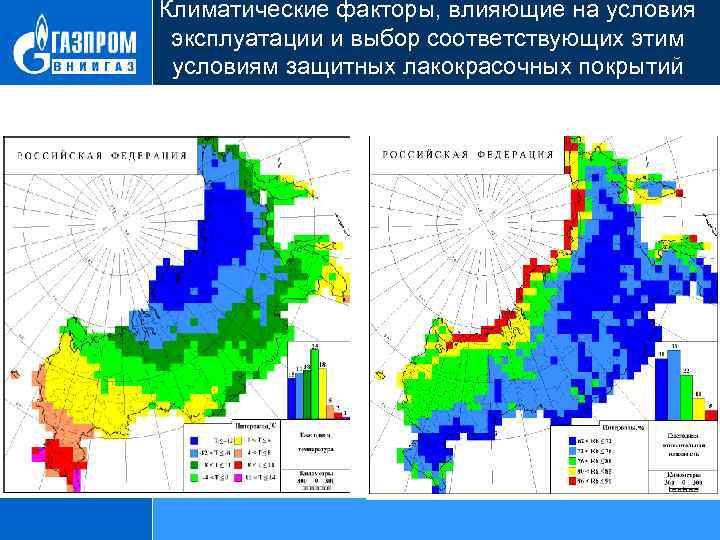

Климатические факторы, влияющие на условия эксплуатации и выбор соответствующих этим условиям защитных лакокрасочных покрытий

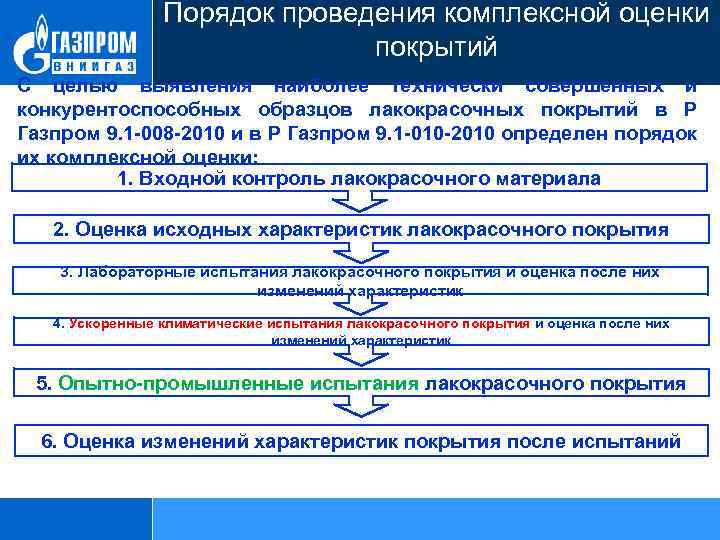

Порядок проведения комплексной оценки покрытий С целью выявления наиболее технически совершенных и конкурентоспособных образцов лакокрасочных покрытий в Р Газпром 9. 1 -008 -2010 и в Р Газпром 9. 1 -010 -2010 определен порядок их комплексной оценки: 1. Входной контроль лакокрасочного материала 2. Оценка исходных характеристик лакокрасочного покрытия 3. Лабораторные испытания лакокрасочного покрытия и оценка после них изменений характеристик 4. Ускоренные климатические испытания лакокрасочного покрытия и оценка после них изменений характеристик 5. Опытно-промышленные испытания лакокрасочного покрытия 6. Оценка изменений характеристик покрытия после испытаний

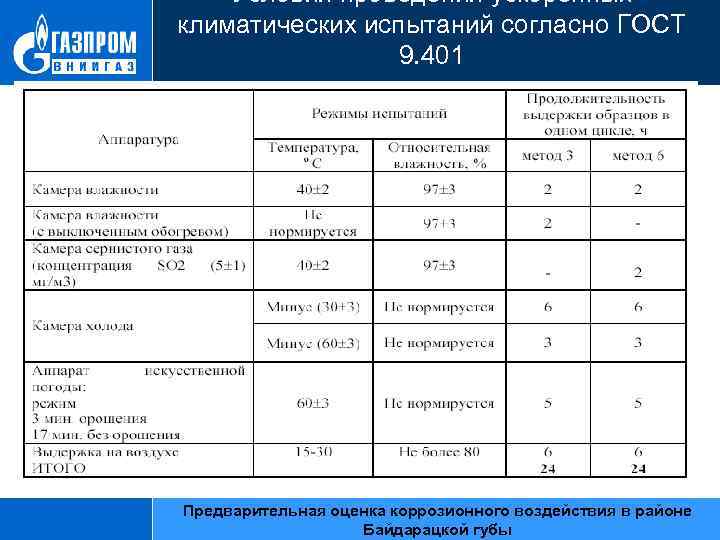

Условия проведения ускоренных климатических испытаний согласно ГОСТ 9. 401 Предварительная оценка коррозионного воздействия в районе Байдарацкой губы

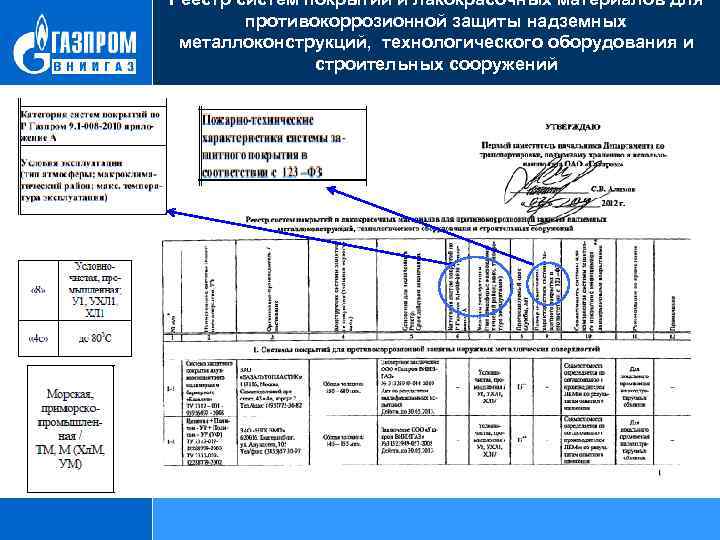

Реестр систем покрытий и лакокрасочных материалов для противокоррозионной защиты надземных металлоконструкций, технологического оборудования и строительных сооружений

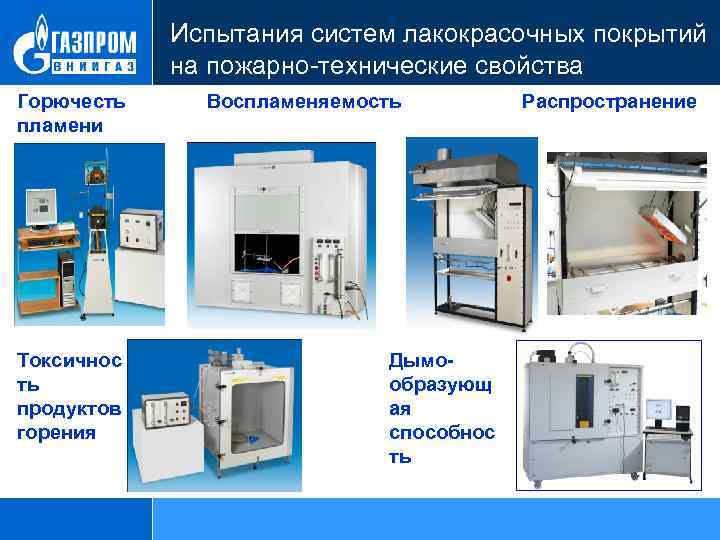

Испытания систем лакокрасочных покрытий на пожарно-технические свойства Горючесть пламени Токсичнос ть продуктов горения Воспламеняемость Дымообразующ ая способнос ть Распространение
Критерии выбора защитных лакокрасочных покрытий • соответствие материала конкретным эксплуатационным условиям • прогнозируемый срок службы до первого ремонта • простота нанесения (минимальное число слоев) • требования к подготовке поверхности под окраску • число компонентов для смешивания • допустимый уровень влажности, температуры воздуха и поверхности при нанесении • адгезионные свойства • достаточная эластичность покрытия при тепловом расширении металла • стойкость к воздействию агрессивных факторов среды • сопротивление истиранию и удару • токсичность краски, растворителей и отвердителей • время твердения или полного высыхания при производстве работ • стоимость системы защиты в целом с учетом затрат на подготовку поверхности • стойкость к воздействию бактерий (биокоррозии) • простота текущих ремонтов покрытия • требования к цвету и внешнему виду покрытия • срок годности при хранении
Стойкость разных типов ЛКП к различным агрессивным факторам согласно ISO 12944 -5

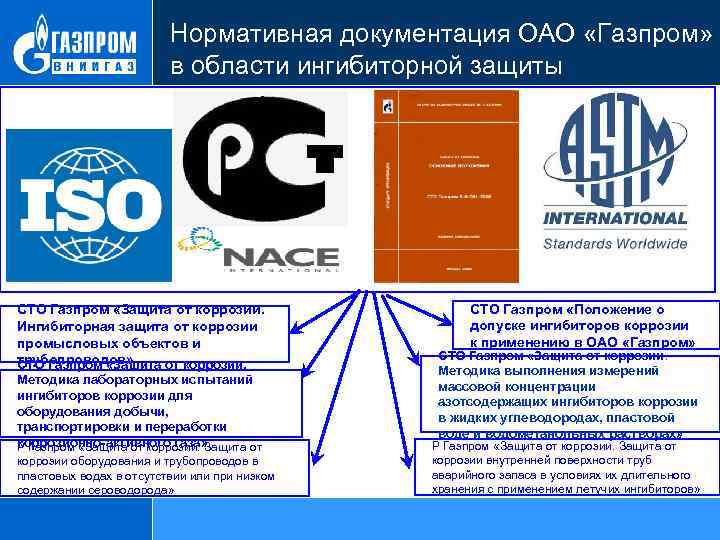

Нормативная документация ОАО «Газпром» в области ингибиторной защиты СТО Газпром «Защита от коррозии. Ингибиторная защита от коррозии промысловых объектов и трубопроводов» СТО Газпром «Защита от коррозии. Методика лабораторных испытаний ингибиторов коррозии для оборудования добычи, транспортировки и переработки коррозионно-активного газа» Р Газпром «Защита от коррозии оборудования и трубопроводов в пластовых водах в отсутствии или при низком содержании сероводорода» СТО Газпром «Положение о допуске ингибиторов коррозии к применению в ОАО «Газпром» СТО Газпром «Защита от коррозии. Методика выполнения измерений массовой концентрации азотсодержащих ингибиторов коррозии в жидких углеводородах, пластовой воде и водометанольных растворах» Р Газпром «Защита от коррозии внутренней поверхности труб аварийного запаса в условиях их длительного хранения с применением летучих ингибиторов»

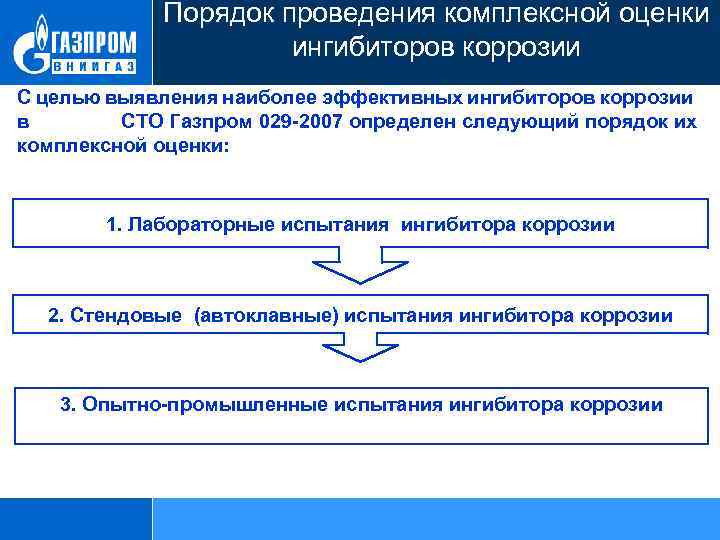

Порядок проведения комплексной оценки ингибиторов коррозии С целью выявления наиболее эффективных ингибиторов коррозии в СТО Газпром 029 -2007 определен следующий порядок их комплексной оценки: 1. Лабораторные испытания ингибитора коррозии 2. Стендовые (автоклавные) испытания ингибитора коррозии 3. Опытно-промышленные испытания ингибитора коррозии

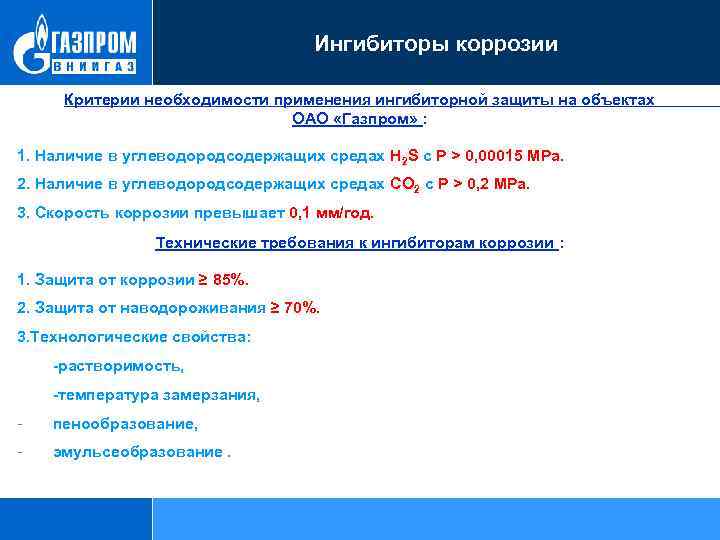

Ингибиторы коррозии Критерии необходимости применения ингибиторной защиты на объектах ОАО «Газпром» : 1. Наличие в углеводородсодержащих средах H 2 S с Р > 0, 00015 МРа. 2. Наличие в углеводородсодержащих средах СО 2 с Р > 0, 2 МРа. 3. Скорость коррозии превышает 0, 1 мм/год. Технические требования к ингибиторам коррозии : 1. Защита от коррозии ≥ 85%. 2. Защита от наводороживания ≥ 70%. 3. Технологические свойства: -растворимость, -температура замерзания, - пенообразование, - эмульсеобразование.
СПАСИБО ЗА ВНИМАНИЕ Международная конференция «Актуальные вопросы противокоррозионной защиты» (РАСР-2012)
