Методология проектирования сверху-вниз Siemens PLM Software Unrestricted © Siemens AG 2016 Воплощая инновации

Базовая Контрольная Структура (БКС) Ключевые функциональные параметры Общие виды 2 D-3 D схемы элементов конструкции Зоны размещения оборудования Геометрические обводы Unrestricted © Siemens AG 2016 Page 2 02. 06. 2016 Siemens PLM Software

Терминология Электронный макет изделия (ЭМИ) Правило именования: Обозначение детали/узла Владелец: Менеджер ЭМИ Назначение: Сбора NX, точно описывающая внешнюю форму и размеры изделия, позволяет полностью или частично оценить его взаимодействие с элементами производственного и /или эксплуатационного окружения, служащая для принятия решений при разработке изделия и процессов его изготовления и использования Unrestricted © Siemens AG 2016 Page 3 02. 06. 2016 Siemens PLM Software

Терминология Базовая контрольная структура (БКС) Правило именования: bcs_Обозначение узла/системы Владелец: Конструктор – компоновщик отдела общих видов. Назначение: Сборка NX описывающая компоновочное решение, схему пространственного деления изделия. Содержит список ключевых параметров изделия определяемых из требований к изделию. Компоненты сборки представляют параметрические схемы узлов/систем. Unrestricted © Siemens AG 2016 Page 4 02. 06. 2016 Siemens PLM Software

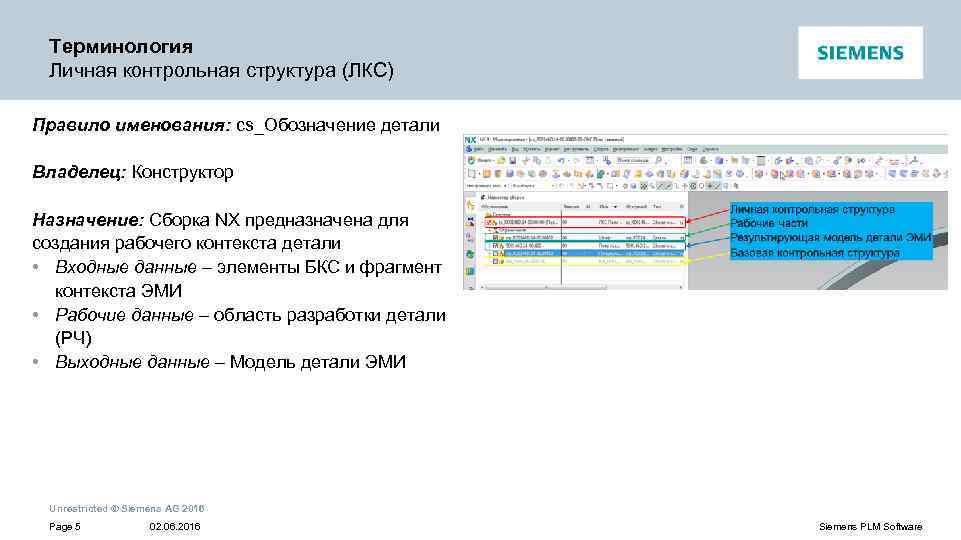

Терминология Личная контрольная структура (ЛКС) Правило именования: cs_Обозначение детали Владелец: Конструктор Назначение: Сборка NX предназначена для создания рабочего контекста детали • Входные данные – элементы БКС и фрагмент контекста ЭМИ • Рабочие данные – область разработки детали (РЧ) • Выходные данные – Модель детали ЭМИ Unrestricted © Siemens AG 2016 Page 5 02. 06. 2016 Siemens PLM Software

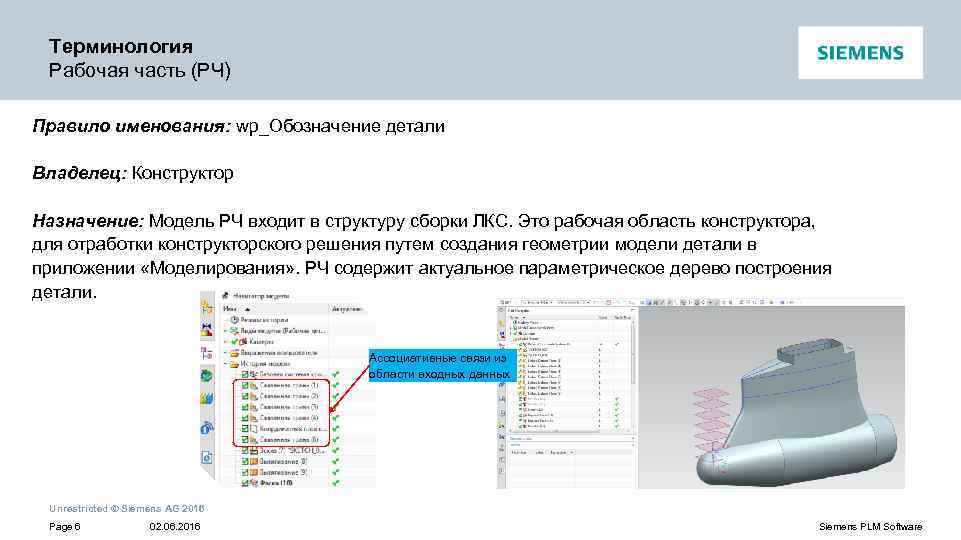

Терминология Рабочая часть (РЧ) Правило именования: wp_Обозначение детали Владелец: Конструктор Назначение: Модель РЧ входит в структуру сборки ЛКС. Это рабочая область конструктора, для отработки конструкторского решения путем создания геометрии модели детали в приложении «Моделирования» . РЧ содержит актуальное параметрическое дерево построения детали. Ассоциативные связи из области входных данных Unrestricted © Siemens AG 2016 Page 6 02. 06. 2016 Siemens PLM Software

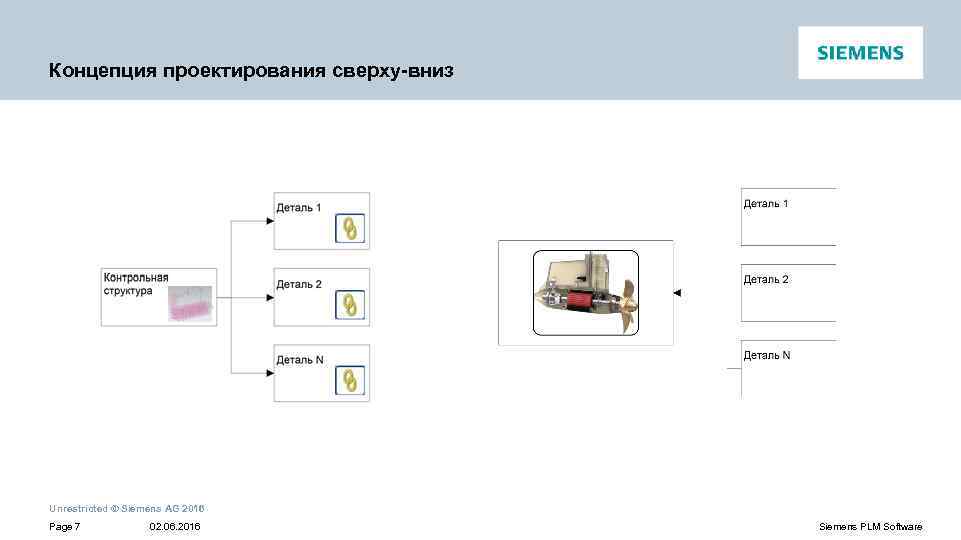

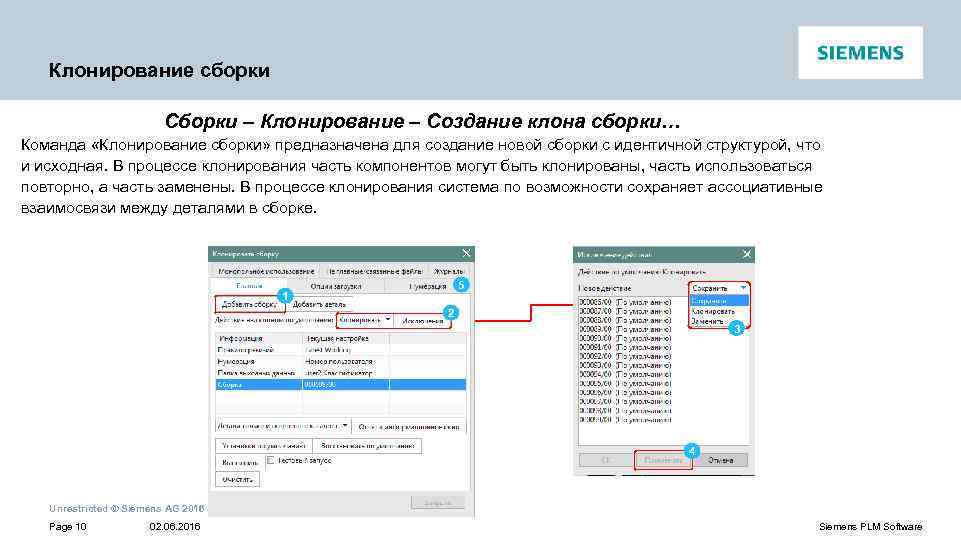

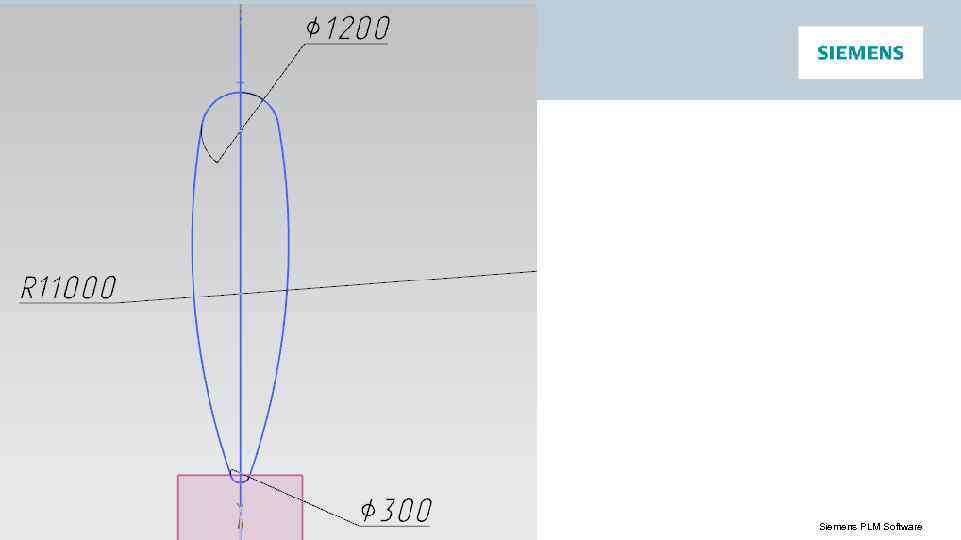

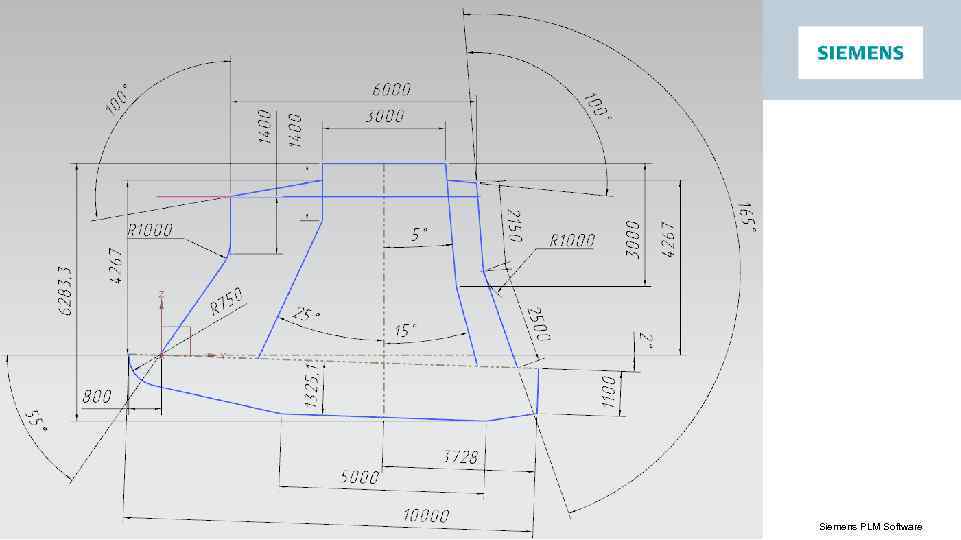

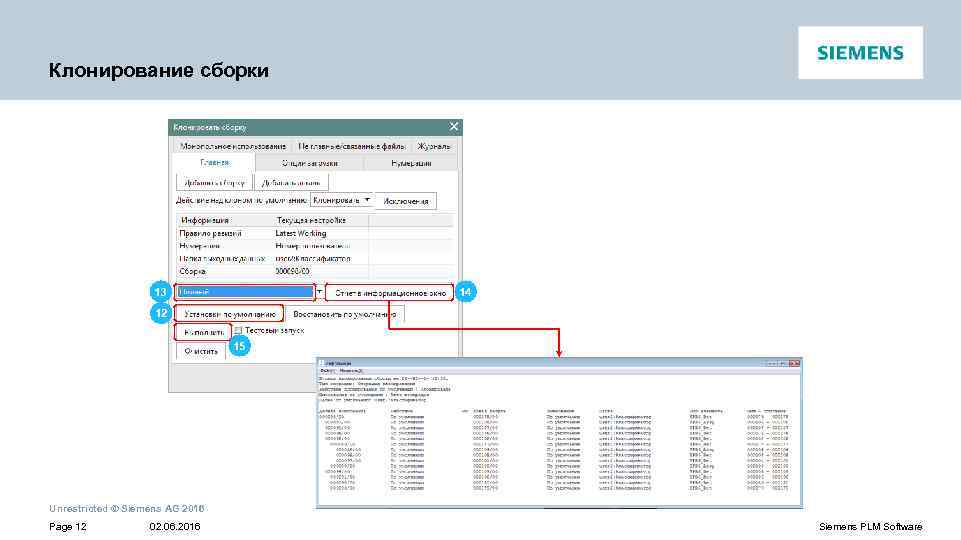

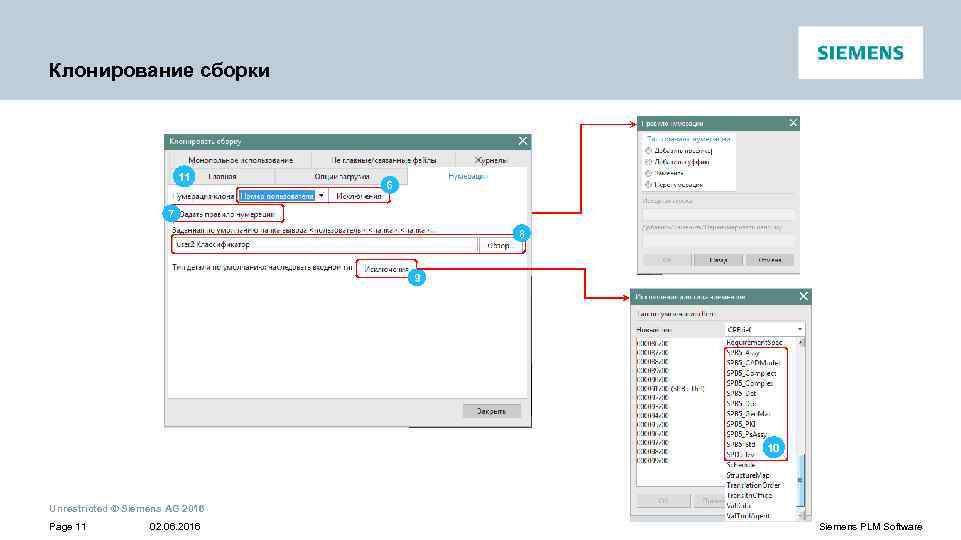

Клонирование сборки Сборки – Клонирование – Создание клона сборки… Команда «Клонирование сборки» предназначена для создание новой сборки с идентичной структурой, что и исходная. В процессе клонирования часть компонентов могут быть клонированы, часть использоваться повторно, а часть заменены. В процессе клонирования система по возможности сохраняет ассоциативные взаимосвязи между деталями в сборке. 5 1 2 3 4 Unrestricted © Siemens AG 2016 Page 10 02. 06. 2016 Siemens PLM Software
