МЕТОДОЛОГИЯ ПРОЕКТИРОВАНИЯ ИНФОРМАЦИОННЫХ СИСТЕМ Лекция 4 Шахгельдян Карина Иосифовна МИЭТ carinash@vvsu. ru МЕТОДОЛОГИЯ ПРОЕКТИРОВАНИЯ ИНФОРМАЦИОННЫХ СИСТЕМ Лекция 4 Шахгельдян Карина Иосифовна МИЭТ carinash@vvsu. ru

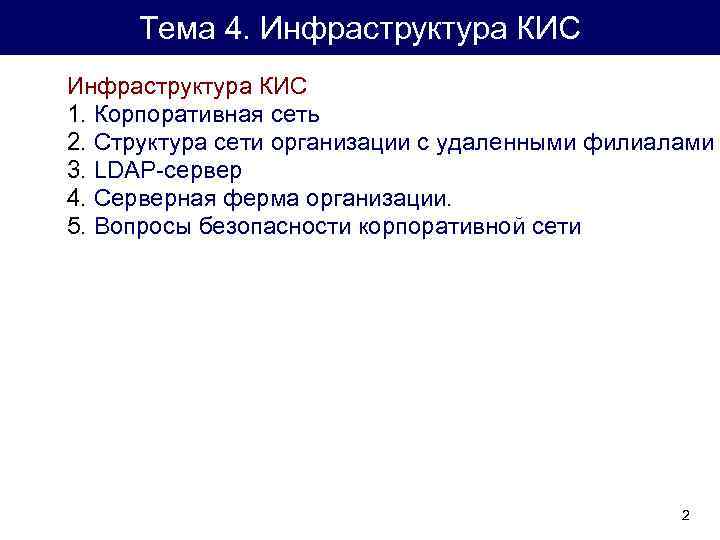

 Тема 4. Инфраструктура КИС 1. Корпоративная сеть 2. Структура сети организации с удаленными Тема 4. Инфраструктура КИС 1. Корпоративная сеть 2. Структура сети организации с удаленными филиалами 3. LDAP-сервер 4. Серверная ферма организации. 5. Вопросы безопасности корпоративной сети 2

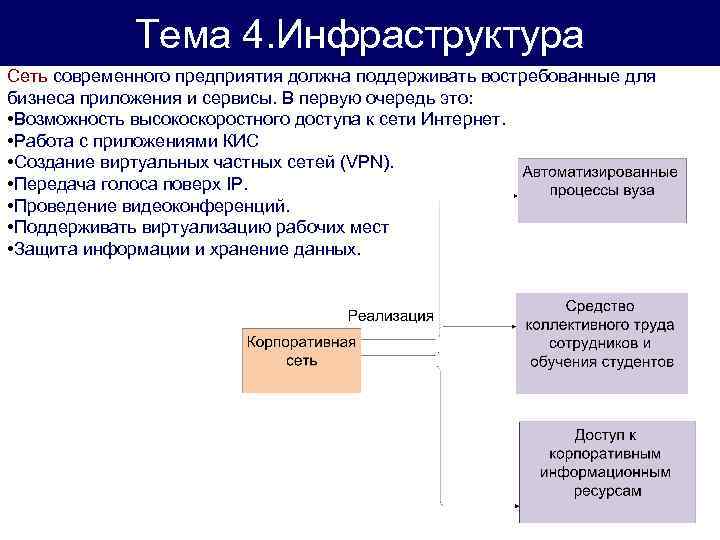

 Тема 4. Инфраструктура Сеть современного предприятия должна поддерживать востребованные для бизнеса приложения и Тема 4. Инфраструктура Сеть современного предприятия должна поддерживать востребованные для бизнеса приложения и сервисы. В первую очередь это: • Возможность высокоскоростного доступа к сети Интернет. • Работа с приложениями КИС • Создание виртуальных частных сетей (VPN). • Передача голоса поверх IP. • Проведение видеоконференций. • Поддерживать виртуализацию рабочих мест • Защита информации и хранение данных. 3

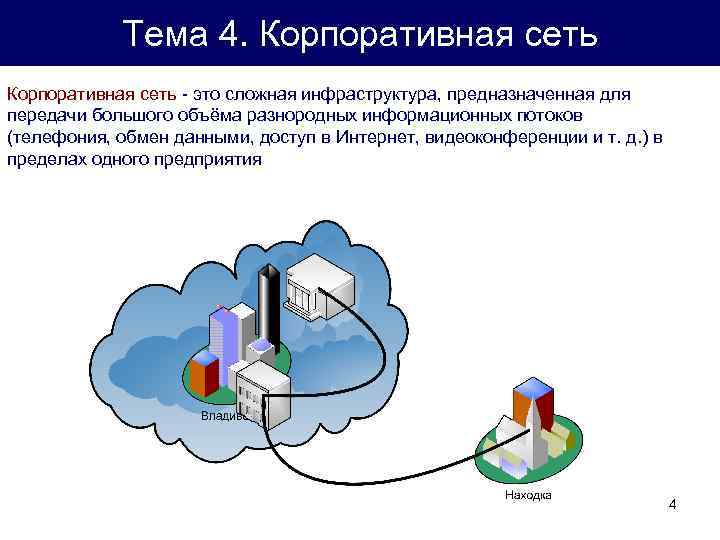

 Тема 4. Корпоративная сеть - это сложная инфраструктура, предназначенная для передачи большого объёма Тема 4. Корпоративная сеть - это сложная инфраструктура, предназначенная для передачи большого объёма разнородных информационных потоков (телефония, обмен данными, доступ в Интернет, видеоконференции и т. д. ) в пределах одного предприятия 4

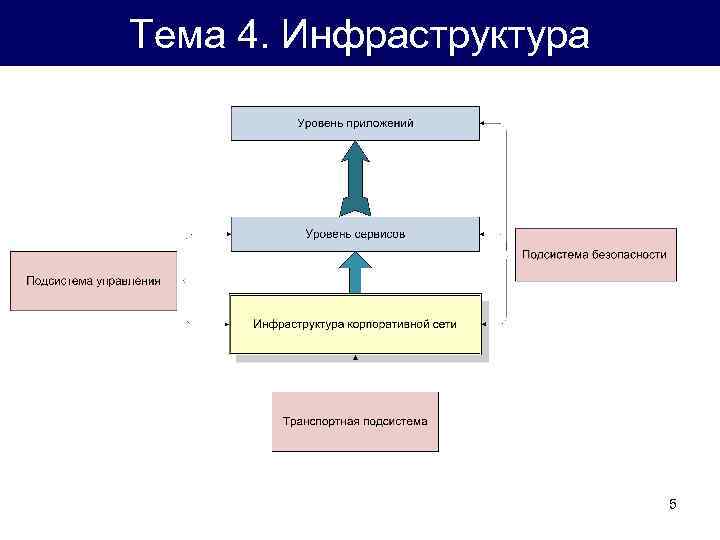

Тема 4. Инфраструктура 5 Тема 4. Инфраструктура 5

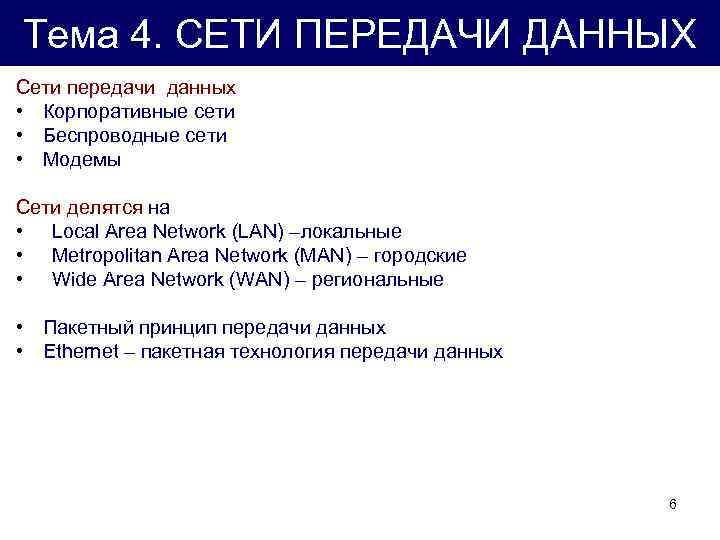

Тема 4. СЕТИ ПЕРЕДАЧИ ДАННЫХ Сети передачи данных • Корпоративные сети • Беспроводные сети Тема 4. СЕТИ ПЕРЕДАЧИ ДАННЫХ Сети передачи данных • Корпоративные сети • Беспроводные сети • Модемы Сети делятся на • Local Area Network (LAN) –локальные • Metropolitan Area Network (MAN) – городские • Wide Area Network (WAN) – региональные • Пакетный принцип передачи данных • Ethernet – пакетная технология передачи данных 6

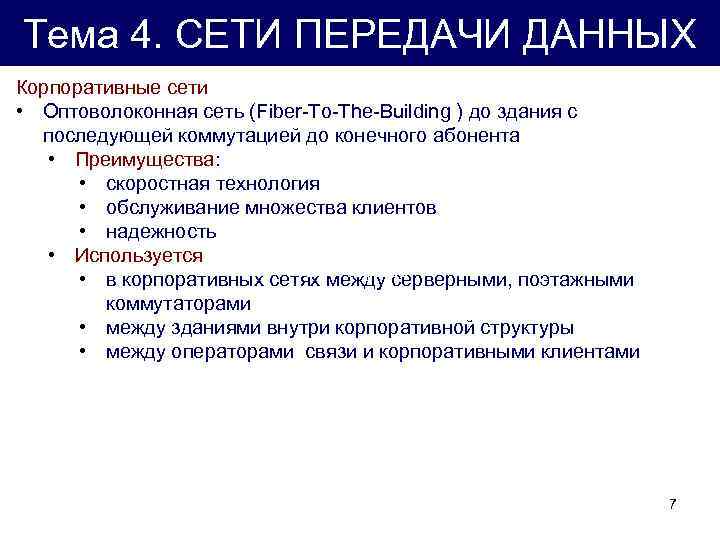

Тема 4. СЕТИ ПЕРЕДАЧИ ДАННЫХ Корпоративные сети • Оптоволоконная сеть (Fiber-To-The-Building ) до здания Тема 4. СЕТИ ПЕРЕДАЧИ ДАННЫХ Корпоративные сети • Оптоволоконная сеть (Fiber-To-The-Building ) до здания с последующей коммутацией до конечного абонента • Преимущества: • скоростная технология • обслуживание множества клиентов • надежность • Используется Best regards • в корпоративных сетях между серверными, поэтажными коммутаторами • между зданиями внутри корпоративной структуры • между операторами связи и корпоративными клиентами 7

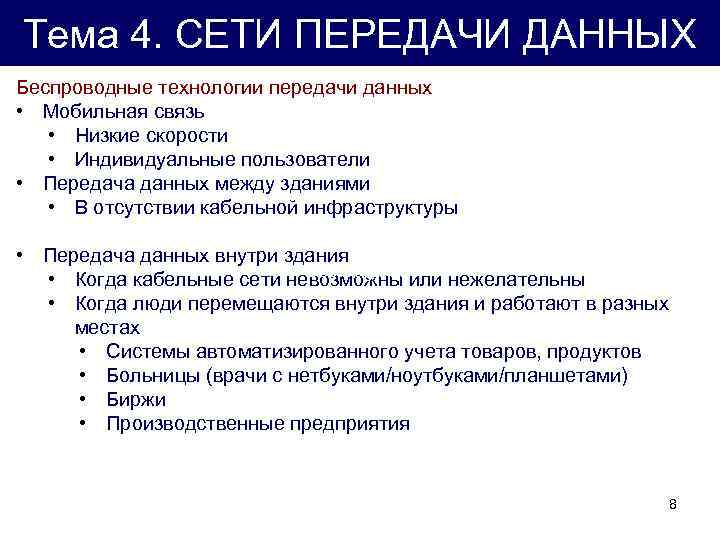

Тема 4. СЕТИ ПЕРЕДАЧИ ДАННЫХ Беспроводные технологии передачи данных • Мобильная связь • Низкие Тема 4. СЕТИ ПЕРЕДАЧИ ДАННЫХ Беспроводные технологии передачи данных • Мобильная связь • Низкие скорости • Индивидуальные пользователи • Передача данных между зданиями • В отсутствии кабельной инфраструктуры • Передача данных внутри здания Best regards • Когда кабельные сети невозможны или нежелательны • Когда люди перемещаются внутри здания и работают в разных местах • Системы автоматизированного учета товаров, продуктов • Больницы (врачи с нетбуками/ноутбуками/планшетами) • Биржи • Производственные предприятия 8

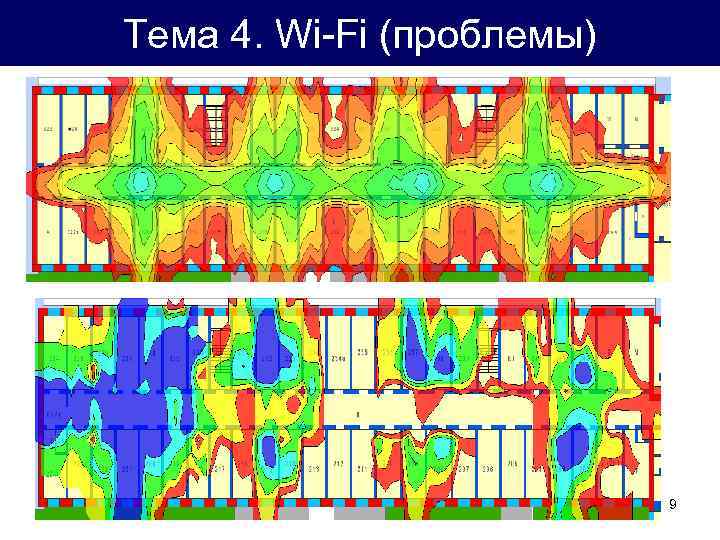

Тема 4. Wi-Fi (проблемы) 9 Тема 4. Wi-Fi (проблемы) 9

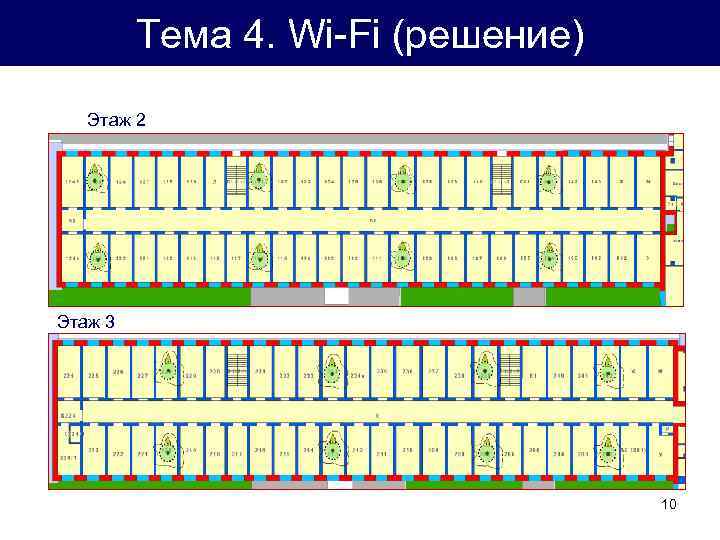

 Тема 4. Wi-Fi (решение) Этаж 2 Этаж 3 10 Тема 4. Wi-Fi (решение) Этаж 2 Этаж 3 10

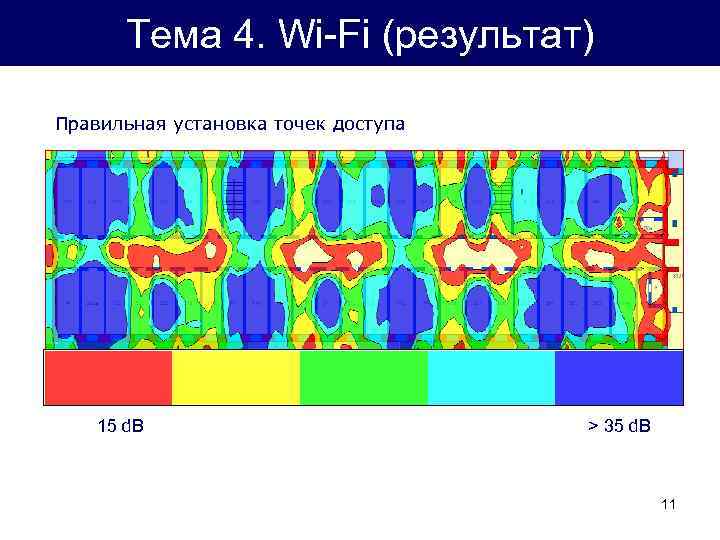

 Тема 4. Wi-Fi (результат) Правильная установка точек доступа 15 d. B > 35 Тема 4. Wi-Fi (результат) Правильная установка точек доступа 15 d. B > 35 d. B 11

Тема 4. Сеть с филиалами 12 Тема 4. Сеть с филиалами 12

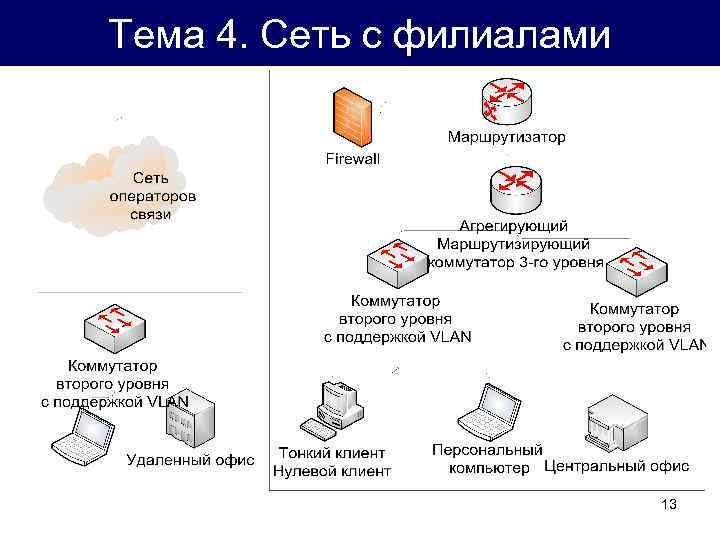

Тема 4. Сеть с филиалами 13 Тема 4. Сеть с филиалами 13

Тема 4. LDAP-сервер 14 Тема 4. LDAP-сервер 14

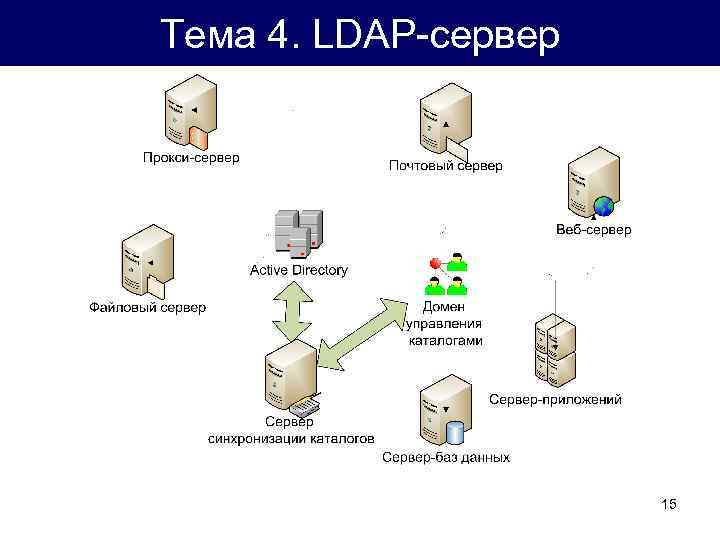

Тема 4. LDAP-сервер 15 Тема 4. LDAP-сервер 15

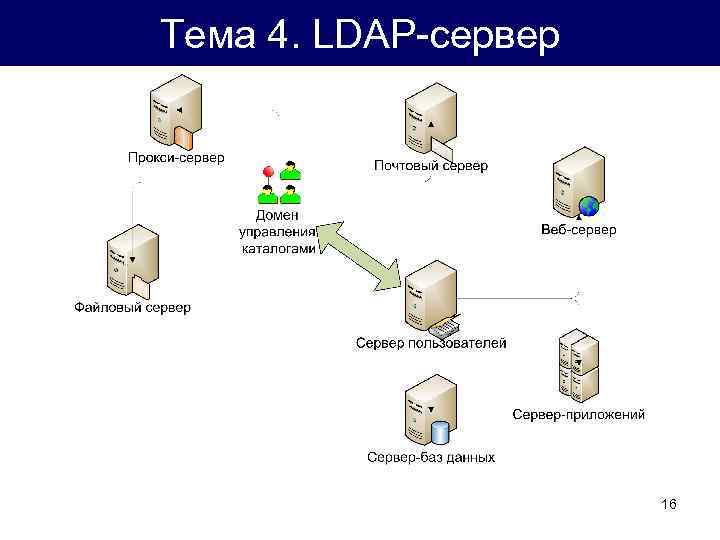

Тема 4. LDAP-сервер 16 Тема 4. LDAP-сервер 16

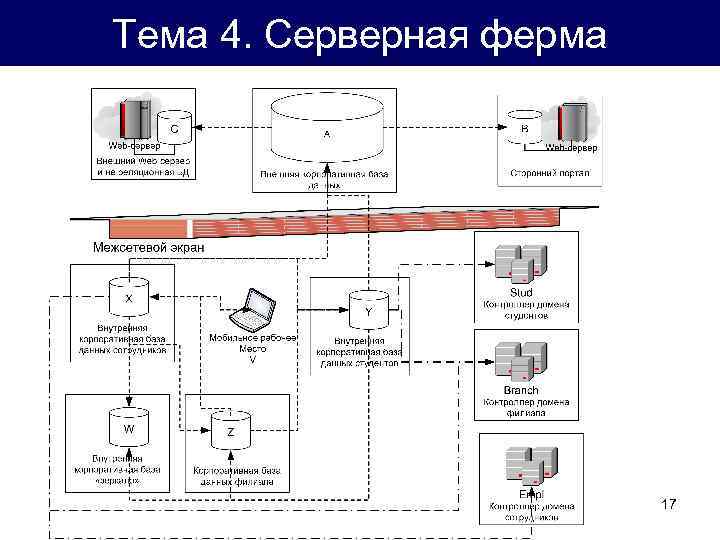

Тема 4. Серверная ферма 17 Тема 4. Серверная ферма 17

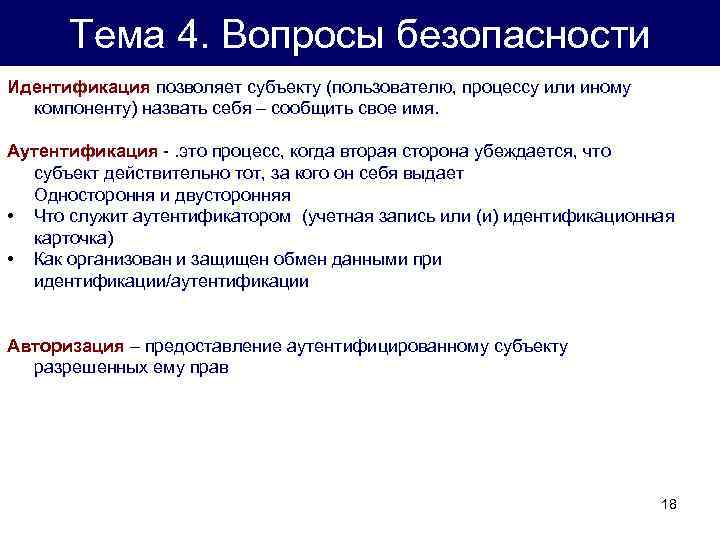

 Тема 4. Вопросы безопасности Идентификация позволяет субъекту (пользователю, процессу или иному компоненту) назвать Тема 4. Вопросы безопасности Идентификация позволяет субъекту (пользователю, процессу или иному компоненту) назвать себя – сообщить свое имя. Аутентификация -. это процесс, когда вторая сторона убеждается, что субъект действительно тот, за кого он себя выдает Одностороння и двусторонняя • Что служит аутентификатором (учетная запись или (и) идентификационная карточка) • Как организован и защищен обмен данными при идентификации/аутентификации Авторизация – предоставление аутентифицированному субъекту разрешенных ему прав 18

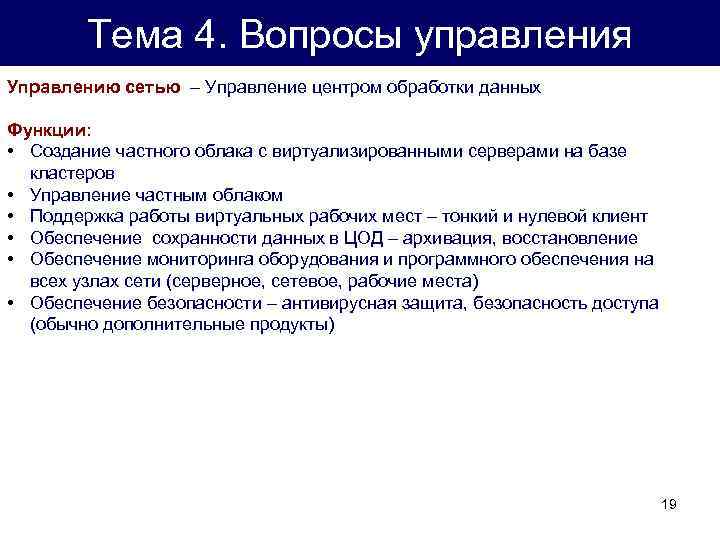

 Тема 4. Вопросы управления Управлению сетью – Управление центром обработки данных Функции: • Тема 4. Вопросы управления Управлению сетью – Управление центром обработки данных Функции: • Создание частного облака с виртуализированными серверами на базе кластеров • Управление частным облаком • Поддержка работы виртуальных рабочих мест – тонкий и нулевой клиент • Обеспечение сохранности данных в ЦОД – архивация, восстановление • Обеспечение мониторинга оборудования и программного обеспечения на всех узлах сети (серверное, сетевое, рабочие места) • Обеспечение безопасности – антивирусная защита, безопасность доступа (обычно дополнительные продукты) 19

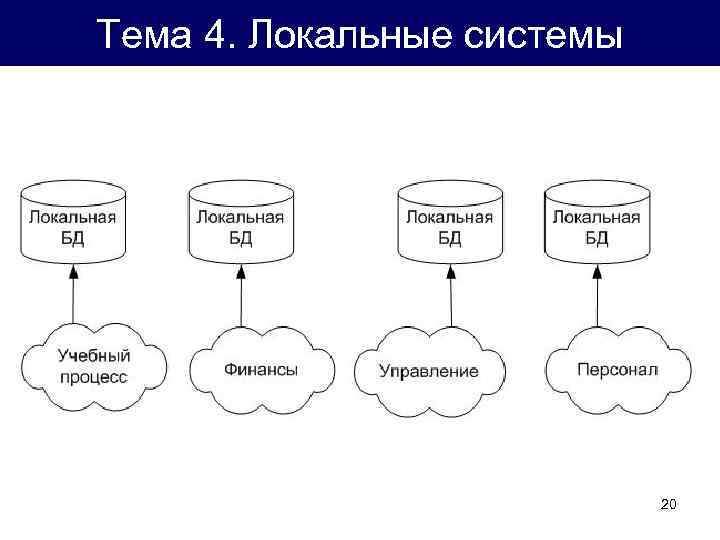

Тема 4. Локальные системы 20 Тема 4. Локальные системы 20

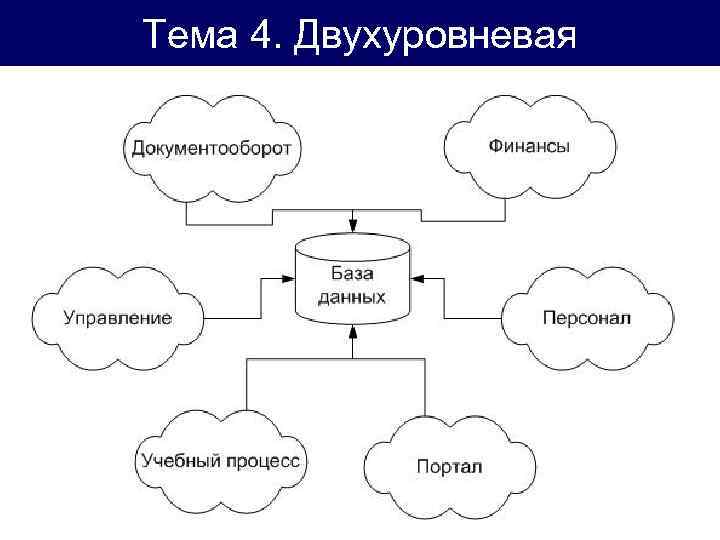

Тема 4. Двухуровневая 21 Тема 4. Двухуровневая 21

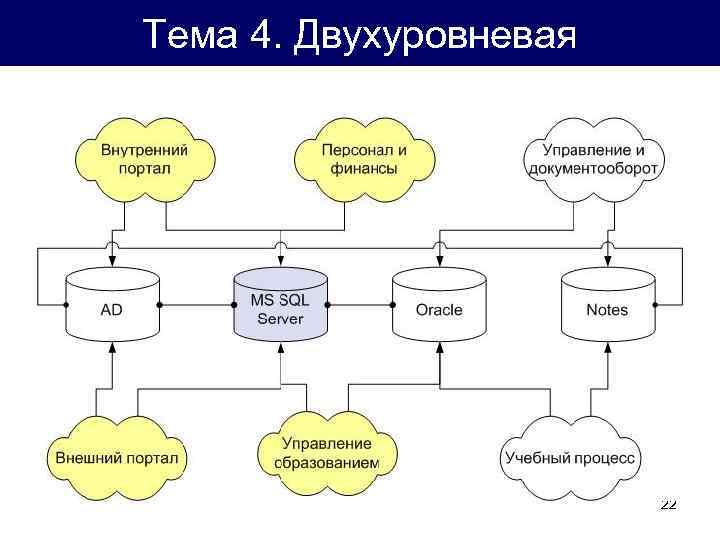

Тема 4. Двухуровневая 22 Тема 4. Двухуровневая 22

Тема 4. Трехуровневая 23 Тема 4. Трехуровневая 23

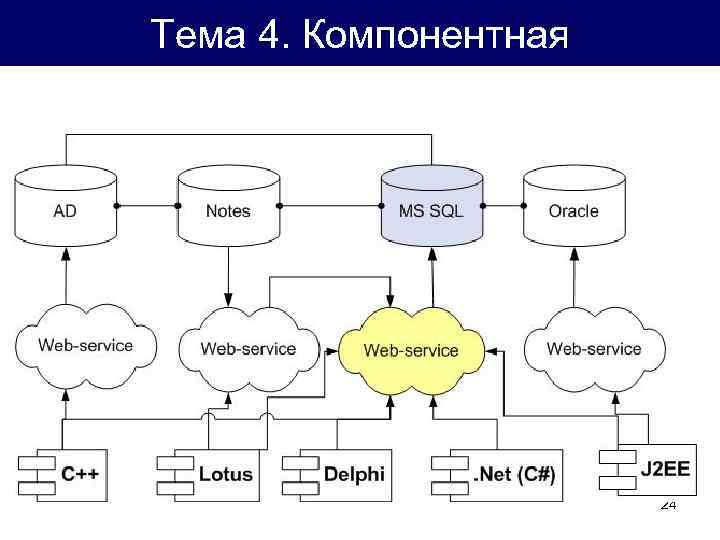

Тема 4. Компонентная 24 Тема 4. Компонентная 24

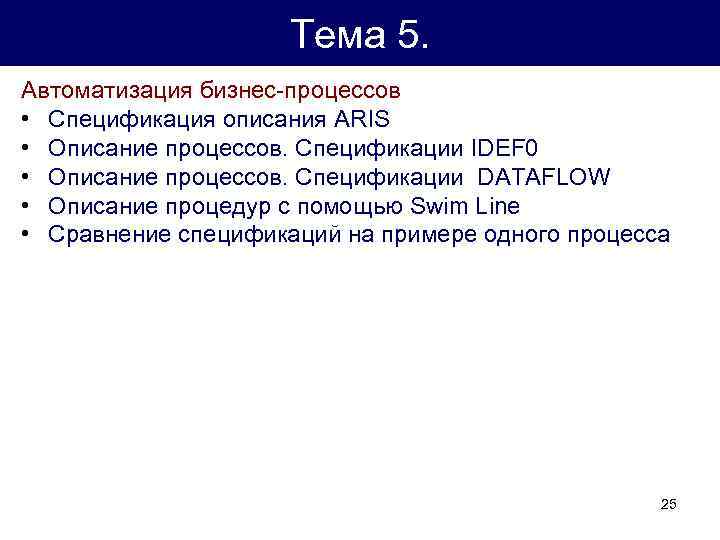

 Тема 5. Автоматизация бизнес-процессов • Спецификация описания ARIS • Описание процессов. Спецификации IDEF Тема 5. Автоматизация бизнес-процессов • Спецификация описания ARIS • Описание процессов. Спецификации IDEF 0 • Описание процессов. Спецификации DATAFLOW • Описание процедур с помощью Swim Line • Сравнение спецификаций на примере одного процесса 25
