Методики построения капюшонов Лекция проф В Кузьмичева Апрель

Методики построения капюшонов Лекция проф. В. Кузьмичева Апрель 2013

1. Одношовный капюшон без вытачек, на линии горловины Размерный признак – расстояние от седьмого шейного позвонка до верхушечной точки

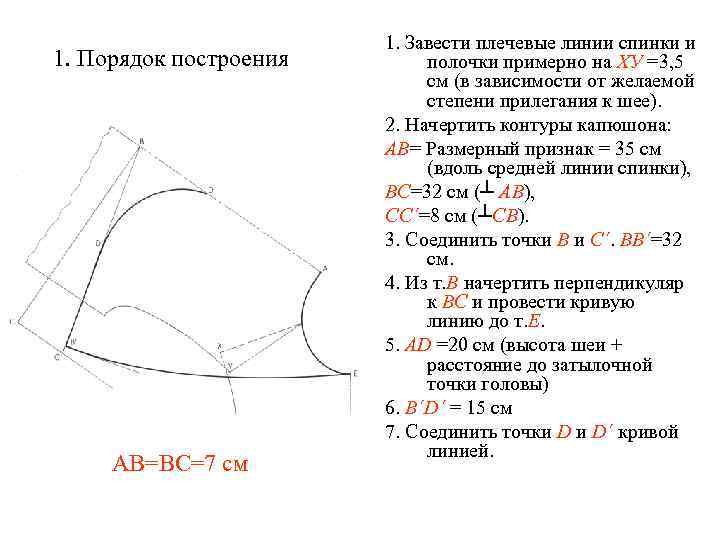

1. Порядок построения АВ=ВС=7 см 1. Завести плечевые линии спинки и полочки примерно на ХУ =3, 5 см (в зависимости от желаемой степени прилегания к шее). 2. Начертить контуры капюшона: АВ= Размерный признак = 35 см (вдоль средней линии спинки), ВС=32 см (┴ АВ), СС´=8 см (┴СВ). 3. Соединить точки В и С´. ВВ´=32 см. 4. Из т. В начертить перпендикуляр к ВС и провести кривую линию до т. Е. 5. АD =20 см (высота шеи + расстояние до затылочной точки головы) 6. В´D´ = 15 cм 7. Соединить точки D и D´ кривой линией.

1. Оформление линии горловины капюшона Изменение конфигурации линии горловины: в точку а – если капюшон не смыкается подбородком, в точку в – если капюшон отделяется от горловины. DF – направление нити основы

2. Капюшон с одним швом и вытачками для парки Размерный признак Оголв – вертикальный обхват головы (около 70 см)

2. Порядок построения капюшона для парки 6 х 7, 2 см 1. Поставить т. А в углу листа 2. АВ´ = ½ Оголв (35) 3. АС = 1/10 АВ´ (3, 5) 4. B´D┴AB´ 5. B´D=1, 2 CB´ 6. EH=HC 7. HH´ =1 cм 8. Начертить линию горловины EH´A. 9. BB´ = 1 cm 10. DI = 4, 5 cm (по биссектрисе) 11. DG=GE 12. GG ´ = 1 cm 13. EE ´ = 1 cm 14. DJ=JB ´ 15. Начертить контурные линии BJIG´ E´ и ВА. 16. Измерить длину горловины стана и линии Е´А. Найти разность (например, 4, 4 см). 17. Запроектировать 2 вытачки длиной по 7 см (длина вытачки должна быть в 3 раза больше, чем ее раствор). 18. Закрыть обе вытачки и переоформить линию горловину, сохраняя прямые углы в крайних точках Е ´ и А.

3. Капюшон с задней частью и вытачками Размерный признак Оголв – вертикальный обхват головы (около 70 см) + прибавка 5 см

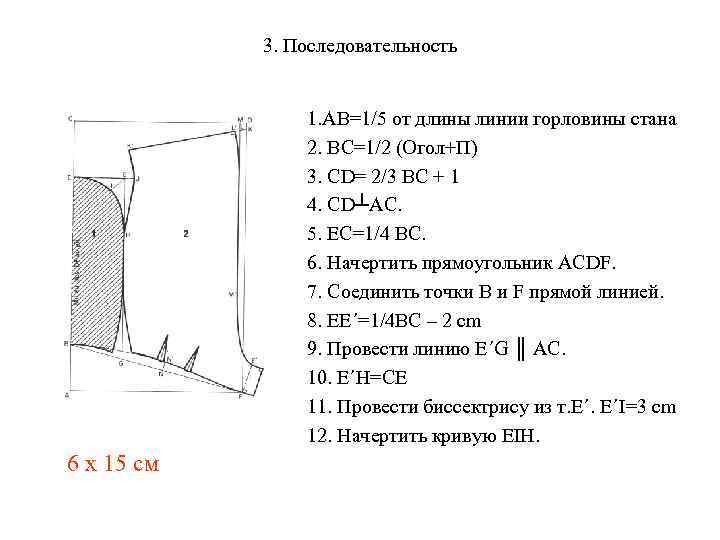

3. Последовательность 1. АВ=1/5 от длины линии горловины стана 2. ВС=1/2 (Огол+П) 3. СD= 2/3 BC + 1 4. CD┴AC. 5. EC=1/4 BC. 6. Начертить прямоугольник ACDF. 7. Соединить точки В и F прямой линией. 8. EE´=1/4 BC – 2 cm 9. Провести линию E´G ║ AC. 10. E´H=CE 11. Провести биссектрису из т. Е´. E´I=3 cm 12. Начертить кривую EIH. 6 х 15 см

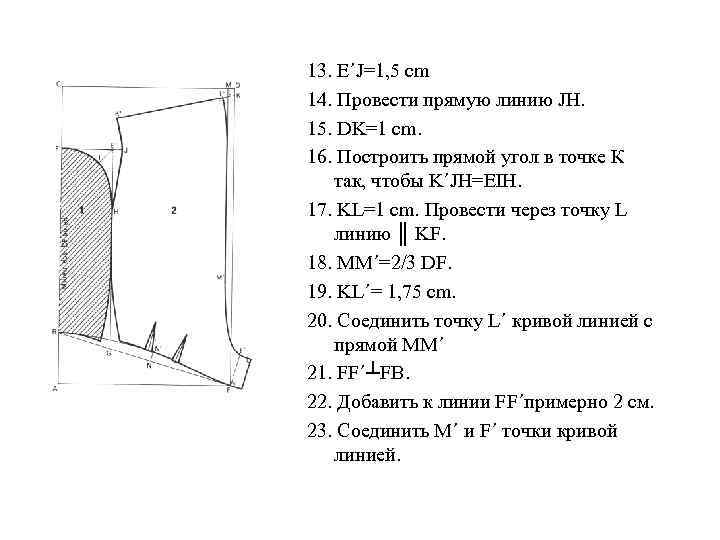

13. E´J=1, 5 cm 14. Провести прямую линию JH. 15. DK=1 cm. 16. Построить прямой угол в точке К так, чтобы K´JH=EIH. 17. KL=1 cm. Провести через точку L линию ║ KF. 18. MM´=2/3 DF. 19. KL´= 1, 75 cm. 20. Соединить точку L´ кривой линией с прямой MM´ 21. FF´┴FB. 22. Добавить к линии FF´примерно 2 см. 23. Соединить М´ и F´ точки кривой линией.

24. N =1/2 BF. 25. NN´ = 1, 5 cm 26. Начертить линию горловины BN´F и измерить ее длину. 27. Найти разность между длинами линий горловины и стана (пример 5, 2 см). 28. Запроектировать вытачки у точек G и N. 29. Закрыть вытачки и переоформить линию горловины. 30. Для более плотного прилегания можно запроектировать вытачки вдоль линии L´M´F´

4. Капюшон двухшовный с втачной полосой Размерные признаки Оголв – вертикальный обхват головы (около 70 см), Высота головы Вгол

4. Порядок построения 1. АВ=1/2 Огол 2. AD = 1/5 от длины линии горловины 3. Соединить точки B и D кривой линией. 4. DE=EB. Провести линию EF. 5. EF= Вгол (высота головы) 6. Провести линию CG. 7. Начертить прямоуголник ABCFGD. 6, 2 х 8, 2 см

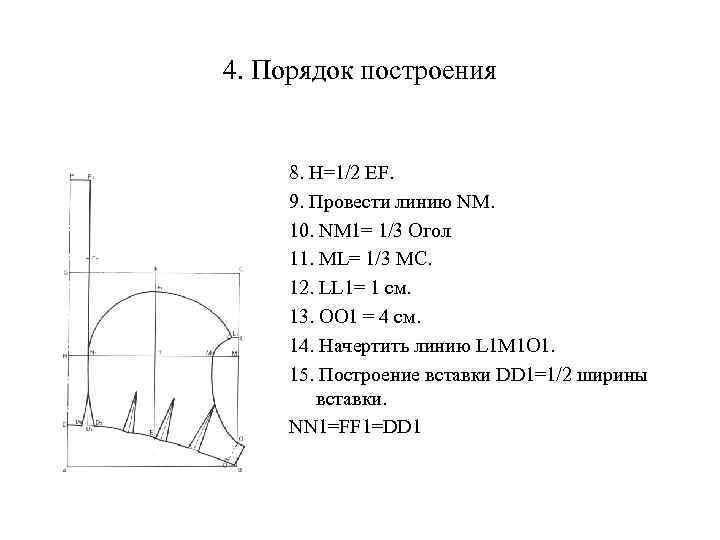

4. Порядок построения 8. H=1/2 EF. 9. Провести линию NM. 10. NM 1= 1/3 Огол 11. ML= 1/3 MC. 12. LL 1= 1 cм. 13. OO 1 = 4 cм. 14. Начертить линию L 1 M 1 O 1. 15. Построение вставки DD 1=1/2 ширины вставки. NN 1=FF 1=DD 1

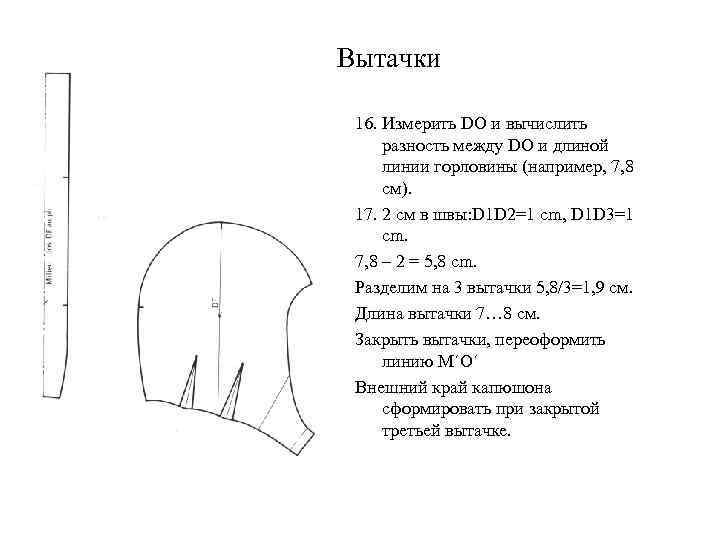

4. Вытачки 16. Измерить DO и вычислить разность между DO и длиной линии горловины (например, 7, 8 см). 17. 2 см в швы: D 1 D 2=1 cm, D 1 D 3=1 cm. 7, 8 – 2 = 5, 8 cm. Разделим на 3 вытачки 5, 8/3=1, 9 см. Длина вытачки 7… 8 см. Закрыть вытачки, переоформить линию M´O´ Внешний край капюшона сформировать при закрытой третьей вытачке.
