Методика визуального дешифрирования многозональных снимков

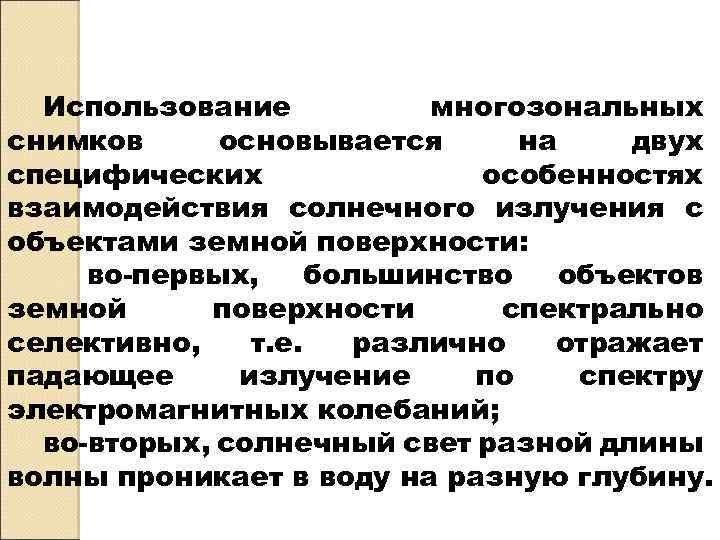

Использование многозональных снимков основывается на двух специфических особенностях взаимодействия солнечного излучения с объектами земной поверхности: во-первых, большинство объектов земной поверхности спектрально селективно, т. е. различно отражает падающее излучение по спектру электромагнитных колебаний; во-вторых, солнечный свет разной длины волны проникает в воду на разную глубину.

В первом случае в качестве дешифровочного признака используется спектральный образ объекта, т. е. набор значений оптической плотности (в случае фотографической съемки) или уровня видеосигнала (при съемке оптико-электронными системами) на зональных снимках. Во втором случае серия зональных снимков используется для дешифрирования объектов, расположенных на разной глубине.

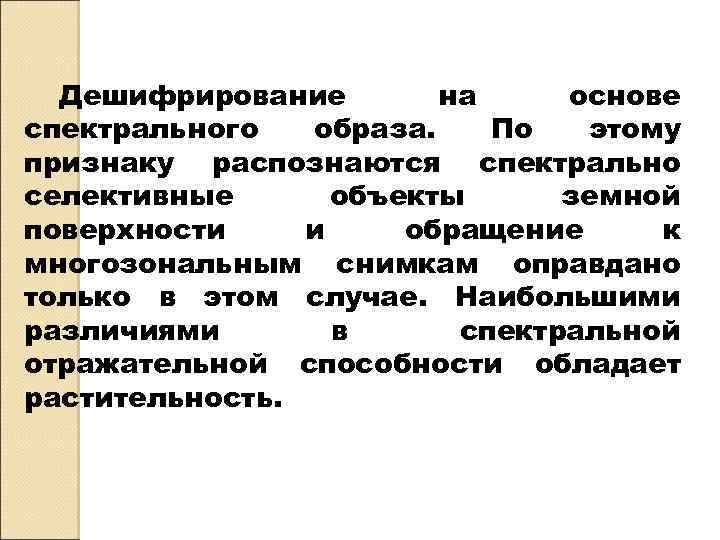

Дешифрирование на основе спектрального образа. По этому признаку распознаются спектрально селективные объекты земной поверхности и обращение к многозональным снимкам оправдано только в этом случае. Наибольшими различиями в спектральной отражательной способности обладает растительность.

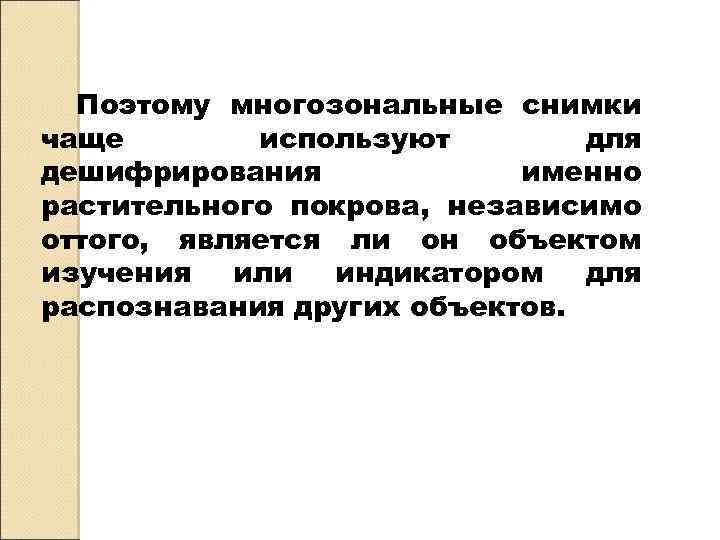

Поэтому многозональные снимки чаще используют для дешифрирования именно растительного покрова, независимо оттого, является ли он объектом изучения или индикатором для распознавания других объектов.

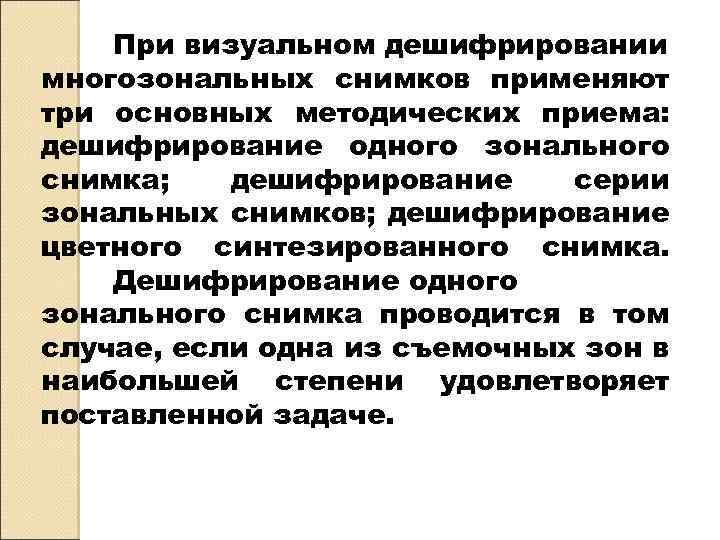

При визуальном дешифрировании многозональных снимков применяют три основных методических приема: дешифрирование одного зонального снимка; дешифрирование серии зональных снимков; дешифрирование цветного синтезированного снимка. Дешифрирование одного зонального снимка проводится в том случае, если одна из съемочных зон в наибольшей степени удовлетворяет поставленной задаче.

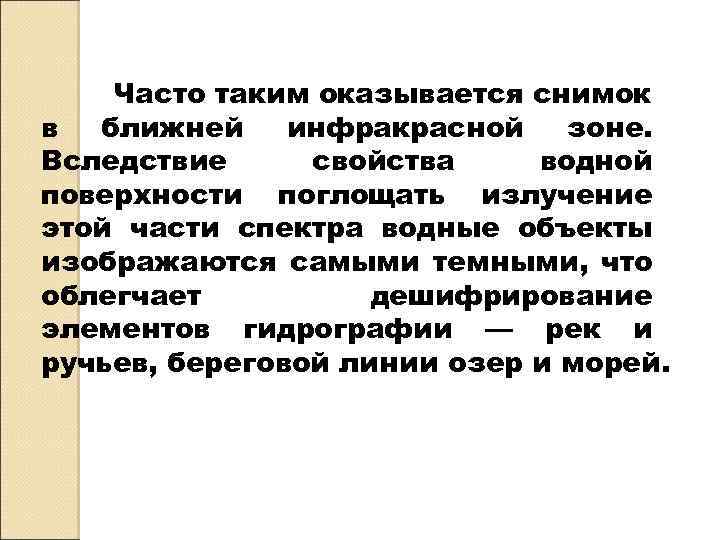

Часто таким оказывается снимок в ближней инфракрасной зоне. Вследствие свойства водной поверхности поглощать излучение этой части спектра водные объекты изображаются самыми темными, что облегчает дешифрирование элементов гидрографии — рек и ручьев, береговой линии озер и морей.

Для наглядного представления спектральных образов объектов при дешифрировании фотоотпечатков иногда используют простейшие измерения фототона с помощью эталонированной шкалы оптических плотностей, а затем представляют их аналогично спектральной яркости в виде графиков.

При этом важно иметь в виду, что вследствие многих факторов, связанных с фотографическим процессом, нарушается соотношение яркостей в зонах, спектральный образ оказывается искаженным, а вид кривых на графике — не похожим на кривые спектральной яркости. Такие графики можно использовать для распознавания объектов только в пределах данной серии зональных снимков.

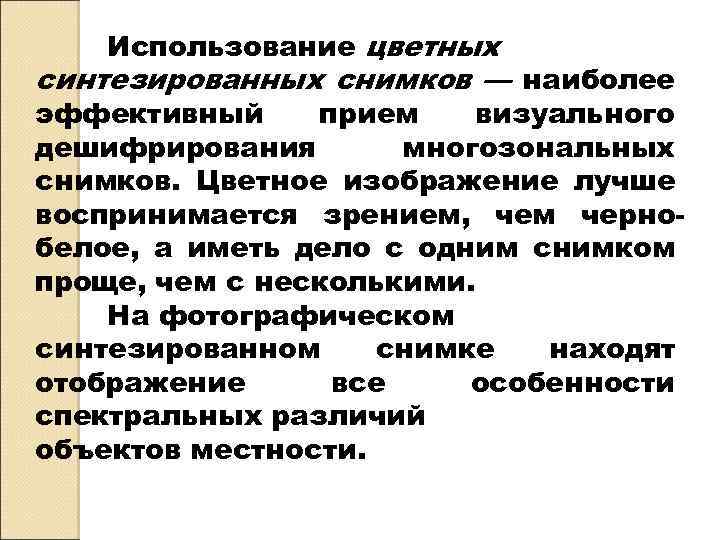

Использование цветных синтезированных снимков — наиболее эффективный прием визуального дешифрирования многозональных снимков. Цветное изображение лучше воспринимается зрением, чем чернобелое, а иметь дело с одним снимком проще, чем с несколькими. На фотографическом синтезированном снимке находят отображение все особенности спектральных различий объектов местности.

В случае визуального дешифрирования на компьютере возможности выбора наиболее подходящего варианта синтеза значительно шире, поэтому многозональные снимки используются чаще именно в этом виде. Наиболее целесообразно использование цветных синтезированных снимков для дешифрирования растительного покрова — как естественной растительности, так и посевов сельскохозяйственных культур.
