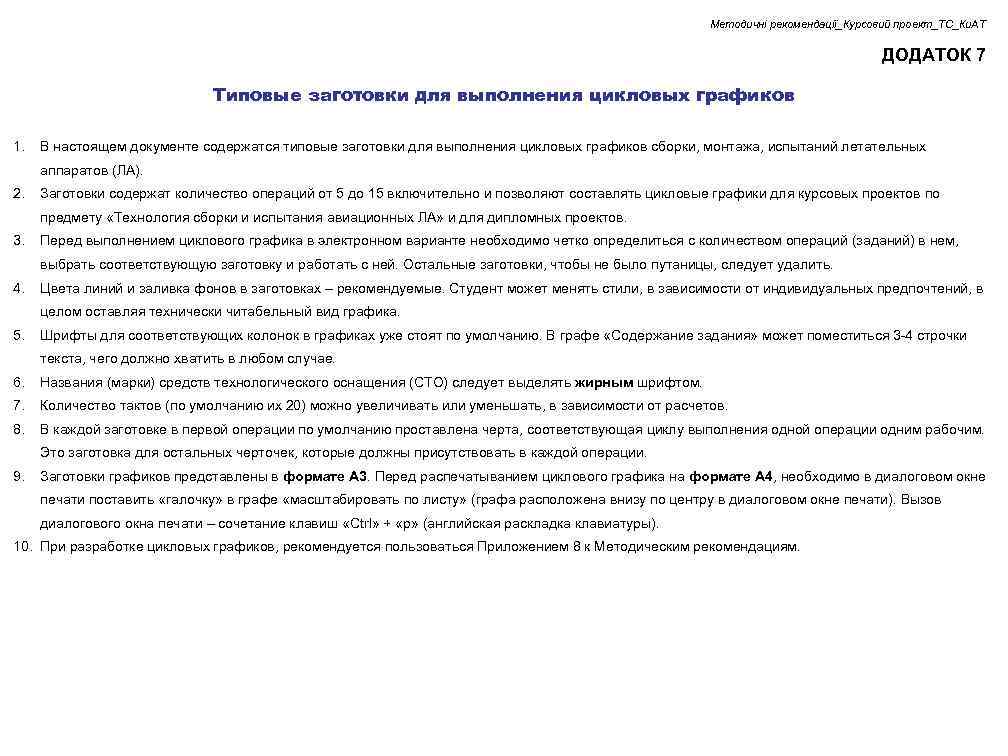

Методичні рекомендації_Курсовий проект_ТС_Ки. АТ ДОДАТОК 7 Типовые заготовки для выполнения цикловых графиков 1. В настоящем документе содержатся типовые заготовки для выполнения цикловых графиков сборки, монтажа, испытаний летательных аппаратов (ЛА). 2. Заготовки содержат количество операций от 5 до 15 включительно и позволяют составлять цикловые графики для курсовых проектов по предмету «Технология сборки и испытания авиационных ЛА» и для дипломных проектов. 3. Перед выполнением циклового графика в электронном варианте необходимо четко определиться с количеством операций (заданий) в нем, выбрать соответствующую заготовку и работать с ней. Остальные заготовки, чтобы не было путаницы, следует удалить. 4. Цвета линий и заливка фонов в заготовках – рекомендуемые. Студент может менять стили, в зависимости от индивидуальных предпочтений, в целом оставляя технически читабельный вид графика. 5. Шрифты для соответствующих колонок в графиках уже стоят по умолчанию. В графе «Содержание задания» может поместиться 3 -4 строчки текста, чего должно хватить в любом случае. 6. Названия (марки) средств технологического оснащения (СТО) следует выделять жирным шрифтом. 7. Количество тактов (по умолчанию их 20) можно увеличивать или уменьшать, в зависимости от расчетов. 8. В каждой заготовке в первой операции по умолчанию проставлена черта, соответствующая циклу выполнения одной операции одним рабочим. Это заготовка для остальных черточек, которые должны присутствовать в каждой операции. 9. Заготовки графиков представлены в формате А 3. Перед распечатыванием циклового графика на формате А 4, необходимо в диалоговом окне печати поставить «галочку» в графе «масштабировать по листу» (графа расположена внизу по центру в диалоговом окне печати). Вызов диалогового окна печати – сочетание клавиш «Сtrl» + «p» (английская раскладка клавиатуры). 10. При разработке цикловых графиков, рекомендуется пользоваться Приложением 8 к Методическим рекомендациям.

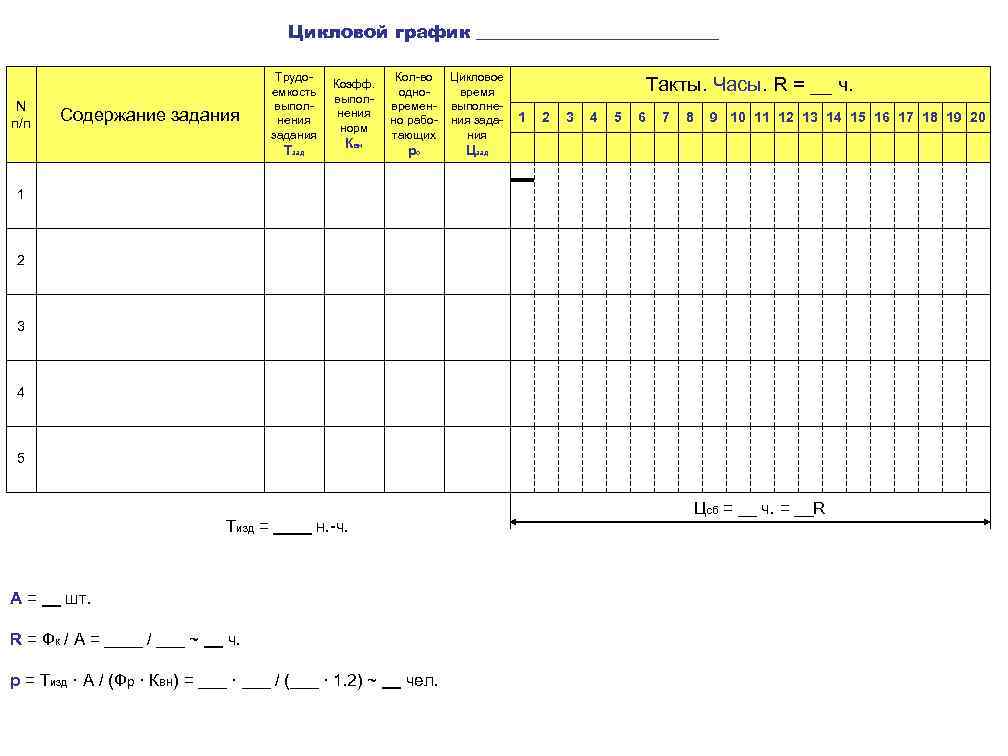

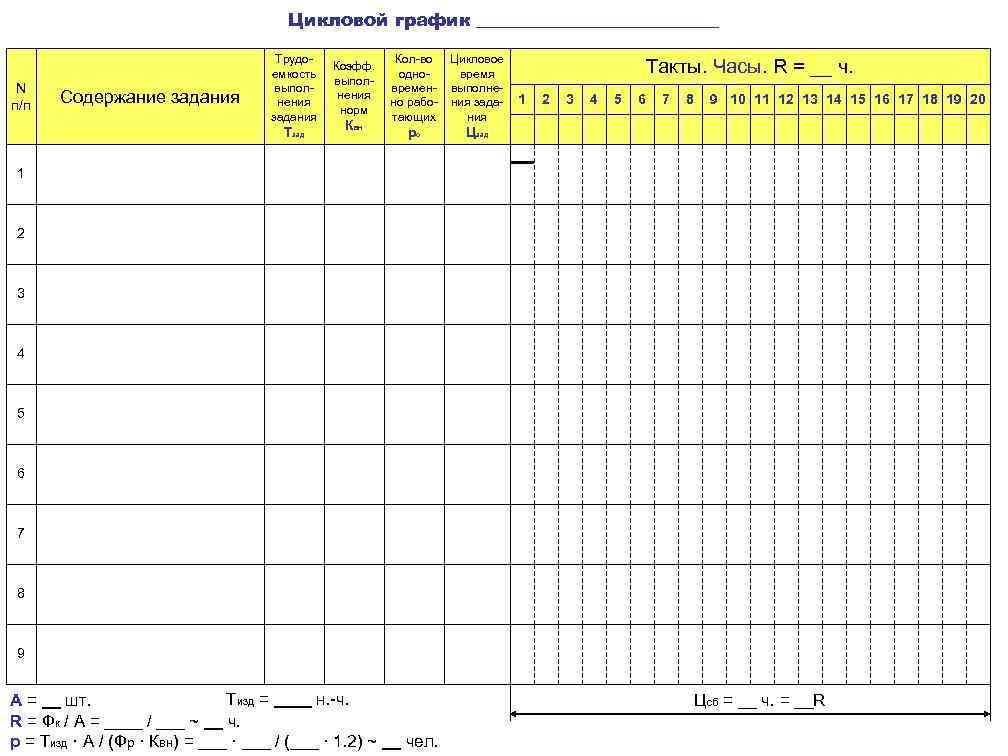

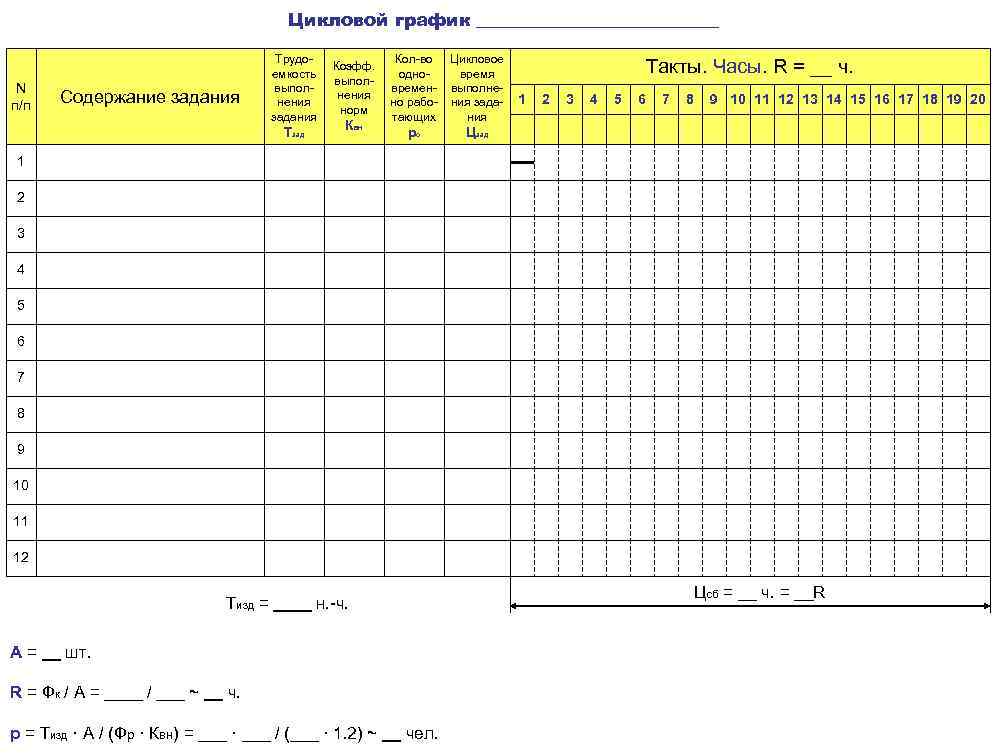

Цикловой график ______________ N п/п Содержание задания Трудоемкость выполнения задания Тзад Коэфф. выполнения норм Квн Кол-во одновременно работающих Цикловое время выполнения задания ро Цзад Такты. Часы. R = __ ч. 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 1 2 3 4 5 Тизд = ____ н. -ч. А = __ шт. R = Фк / А = ____ / ___ ~ __ ч. р = Тизд · А / (Фр · Квн) = ___ · ___ / (___ · 1. 2) ~ __ чел. Цсб = __ ч. = __R

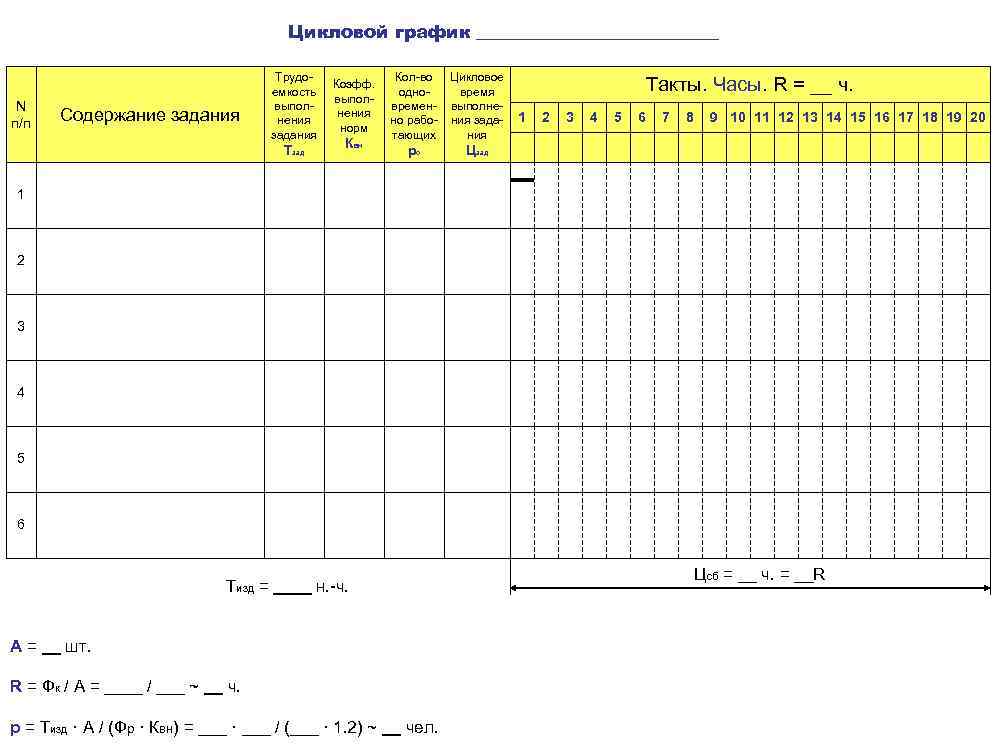

Цикловой график ______________ N п/п Содержание задания Трудоемкость выполнения задания Тзад Коэфф. выполнения норм Квн Кол-во одновременно работающих Цикловое время выполнения задания ро Цзад Такты. Часы. R = __ ч. 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 1 2 3 4 5 6 Тизд = ____ н. -ч. А = __ шт. R = Фк / А = ____ / ___ ~ __ ч. р = Тизд · А / (Фр · Квн) = ___ · ___ / (___ · 1. 2) ~ __ чел. Цсб = __ ч. = __R

Цикловой график ______________ N п/п Содержание задания Трудоемкость выполнения задания Тзад Коэфф. выполнения норм Квн Кол-во одновременно работающих Цикловое время выполнения задания ро Цзад Такты. Часы. R = __ ч. 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 1 2 3 4 5 6 7 Тизд = ____ н. -ч. А = __ шт. R = Фк / А = ____ / ___ ~ __ ч. р = Тизд · А / (Фр · Квн) = ___ · ___ / (___ · 1. 2) ~ __ чел. Цсб = __ ч. = __R

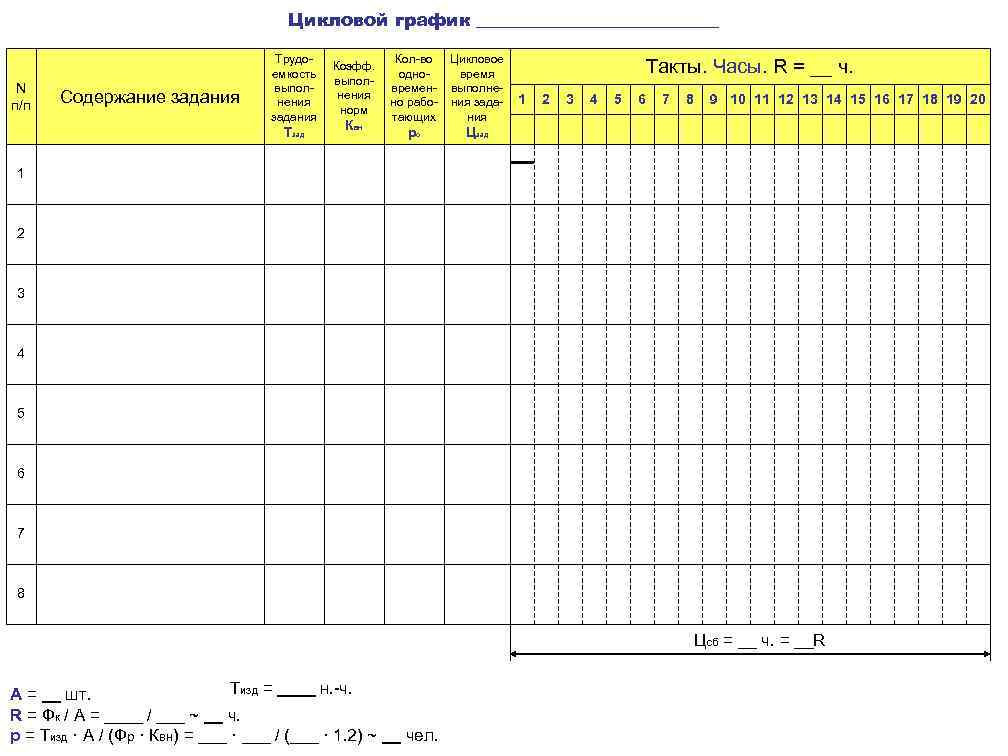

Цикловой график ______________ N п/п Содержание задания Трудоемкость выполнения задания Тзад Коэфф. выполнения норм Квн Кол-во одновременно работающих Цикловое время выполнения задания ро Цзад Такты. Часы. R = __ ч. 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 1 2 3 4 5 6 7 8 Цсб = __ ч. = __R Тизд = ____ н. -ч. А = __ шт. R = Фк / А = ____ / ___ ~ __ ч. р = Тизд · А / (Фр · Квн) = ___ · ___ / (___ · 1. 2) ~ __ чел.

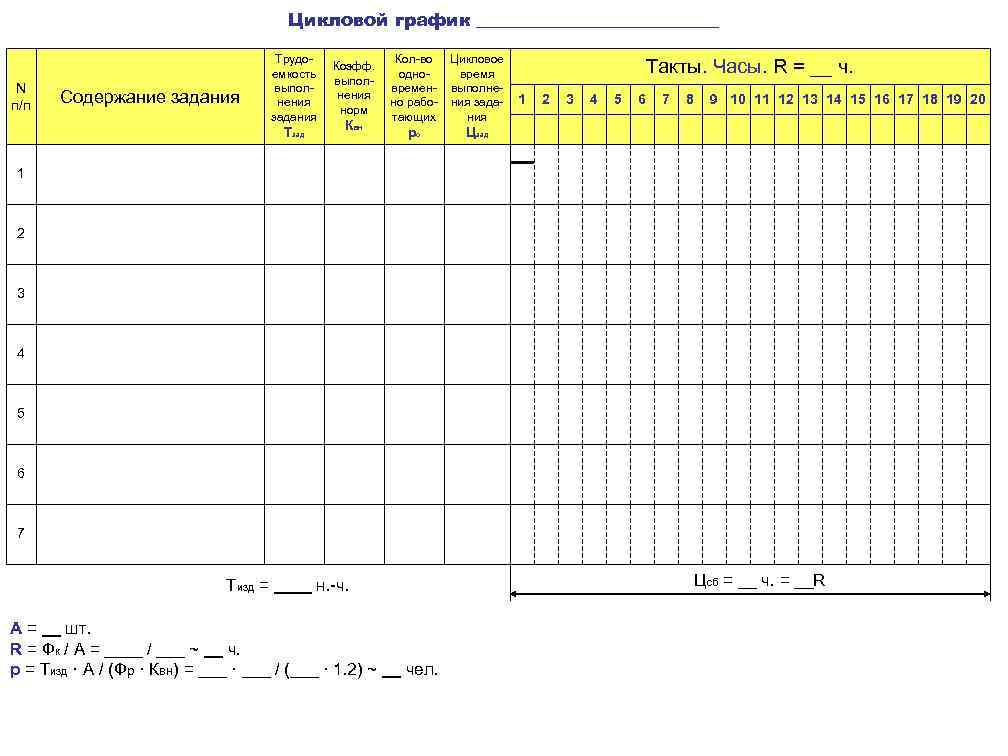

Цикловой график ______________ N п/п Содержание задания Трудоемкость выполнения задания Тзад Коэфф. выполнения норм Квн Кол-во одновременно работающих Цикловое время выполнения задания ро Цзад Такты. Часы. R = __ ч. 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 1 2 3 4 5 6 7 8 9 Тизд = ____ н. -ч. А = __ шт. R = Фк / А = ____ / ___ ~ __ ч. р = Тизд · А / (Фр · Квн) = ___ · ___ / (___ · 1. 2) ~ __ чел. Цсб = __ ч. = __R

Цикловой график ______________ N п/п Содержание задания Трудоемкость выполнения задания Тзад Коэфф. выполнения норм Квн Кол-во одновременно работающих Цикловое время выполнения задания ро Цзад Такты. Часы. R = __ ч. 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 1 2 3 4 5 6 7 8 9 10 Тизд = ____ н. -ч. А = __ шт. R = Фк / А = ____ / ___ ~ __ ч. р = Тизд · А / (Фр · Квн) = ___ · ___ / (___ · 1. 2) ~ __ чел. Цсб = __ ч. = __R

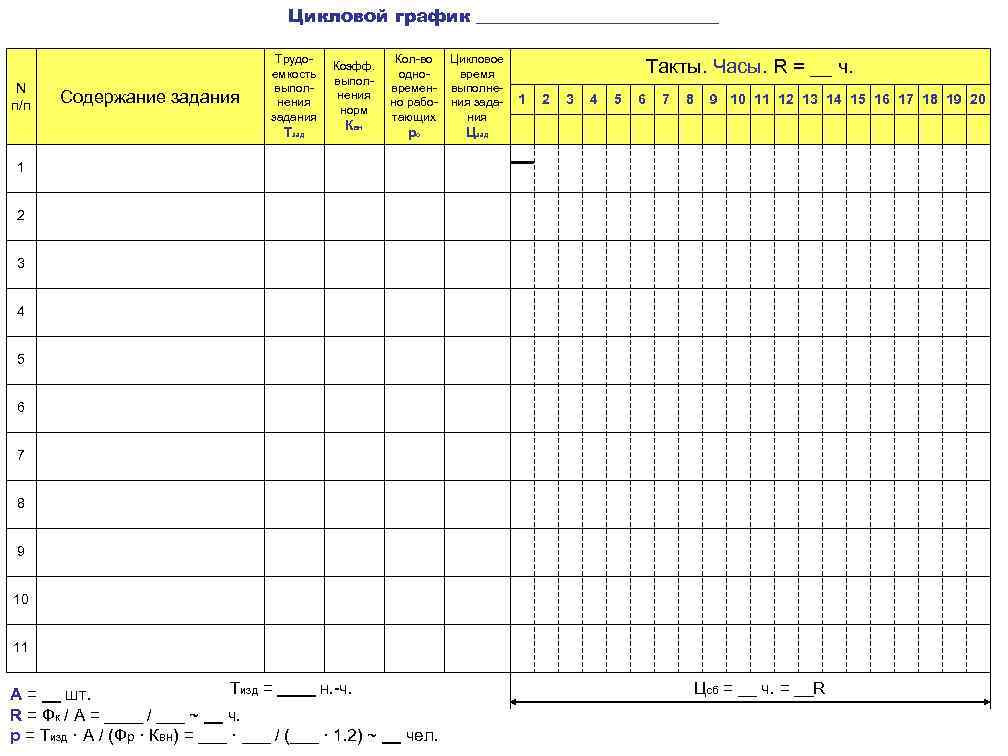

Цикловой график ______________ N п/п Содержание задания Трудоемкость выполнения задания Тзад Коэфф. выполнения норм Квн Кол-во одновременно работающих Цикловое время выполнения задания ро Цзад Такты. Часы. R = __ ч. 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 1 2 3 4 5 6 7 8 9 10 11 Тизд = ____ н. -ч. А = __ шт. R = Фк / А = ____ / ___ ~ __ ч. р = Тизд · А / (Фр · Квн) = ___ · ___ / (___ · 1. 2) ~ __ чел. Цсб = __ ч. = __R

Цикловой график ______________ N п/п Содержание задания Трудоемкость выполнения задания Тзад Коэфф. выполнения норм Квн Кол-во одновременно работающих Цикловое время выполнения задания ро Цзад Такты. Часы. R = __ ч. 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 1 2 3 4 5 6 7 8 9 10 11 12 Тизд = ____ н. -ч. А = __ шт. R = Фк / А = ____ / ___ ~ __ ч. р = Тизд · А / (Фр · Квн) = ___ · ___ / (___ · 1. 2) ~ __ чел. Цсб = __ ч. = __R

Цикловой график ______________ N п/п Содержание задания Трудоемкость выполнения задания Тзад Коэфф. выполнения норм Квн Кол-во одновременно работающих Цикловое время выполнения задания ро Цзад Такты. Часы. R = __ ч. 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 1 2 3 4 5 6 7 8 9 10 11 12 13 Тизд = ____ н. -ч. А = __ шт. R = Фк / А = ____ / ___ ~ __ ч. р = Тизд · А / (Фр · Квн) = ___ · ___ / (___ · 1. 2) ~ __ чел. Цсб = __ ч. = __R

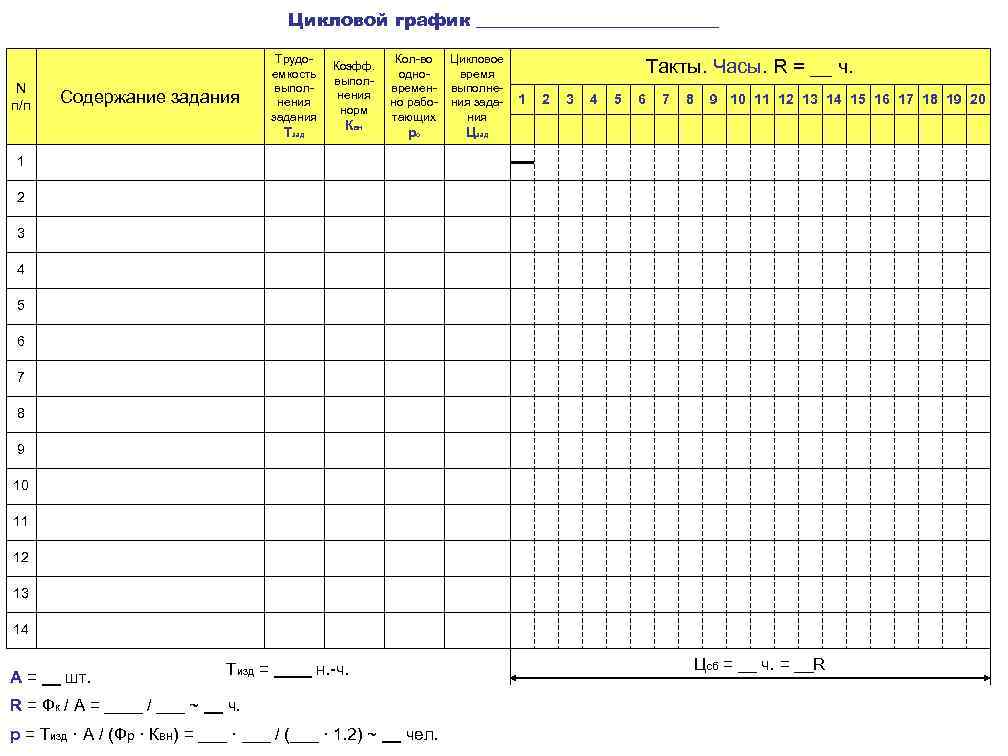

Цикловой график ______________ N п/п Содержание задания Трудоемкость выполнения задания Тзад Коэфф. выполнения норм Квн Кол-во одновременно работающих Цикловое время выполнения задания ро Цзад Такты. Часы. R = __ ч. 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 1 2 3 4 5 6 7 8 9 10 11 12 13 14 А = __ шт. Тизд = ____ н. -ч. R = Фк / А = ____ / ___ ~ __ ч. р = Тизд · А / (Фр · Квн) = ___ · ___ / (___ · 1. 2) ~ __ чел. Цсб = __ ч. = __R

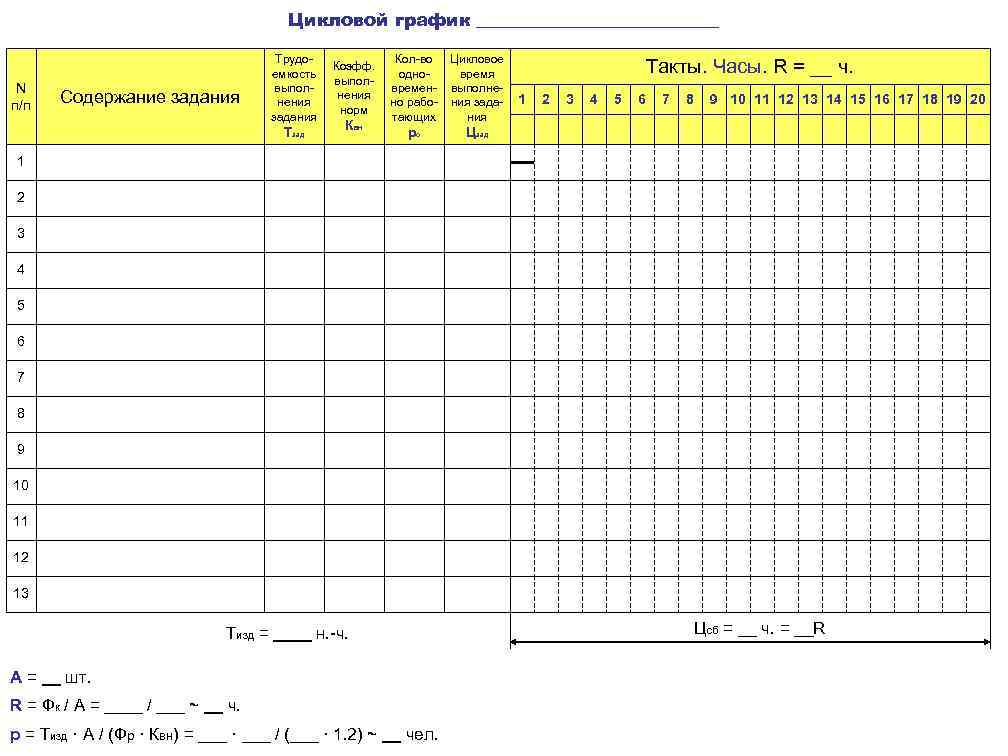

Цикловой график ______________ N п/п Содержание задания Трудоемкость выполнения задания Тзад Коэфф. выполнения норм Квн Кол-во одновременно работающих Цикловое время выполнения задания ро Цзад Такты. Часы. R = __ ч. 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 А = __ шт. Тизд = ____ н. -ч. R = Фк / А = ____ / ___ ~ __ ч. р = Тизд · А / (Фр · Квн) = ___ · ___ / (___ · 1. 2) ~ __ чел. Цсб = __ ч. = __R
