МЕТОДИЧЕСКИЕ УКАЗАНИЯ к выполнению практических заданий по архитектурному

МЕТОДИЧЕСКИЕ УКАЗАНИЯ к выполнению практических заданий по архитектурному материаловедению на 6 семестре обучения • Практическая работа № 1

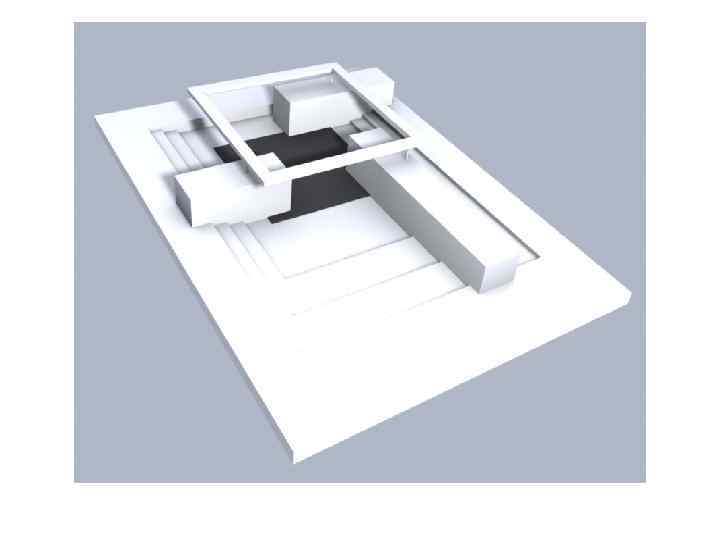

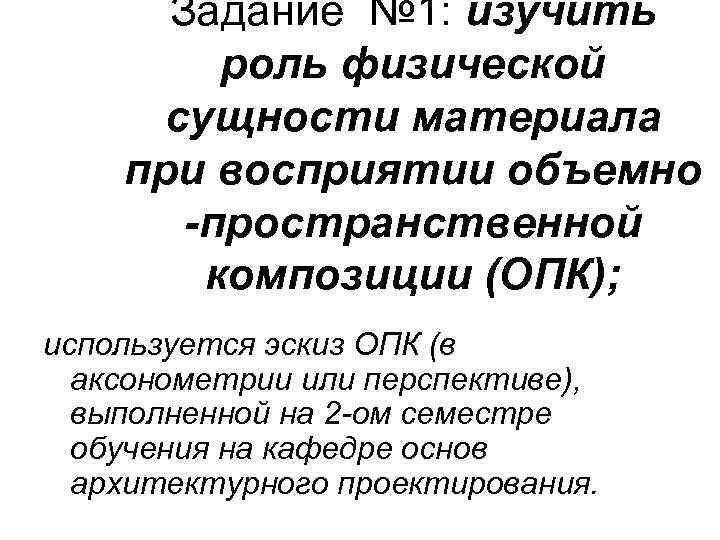

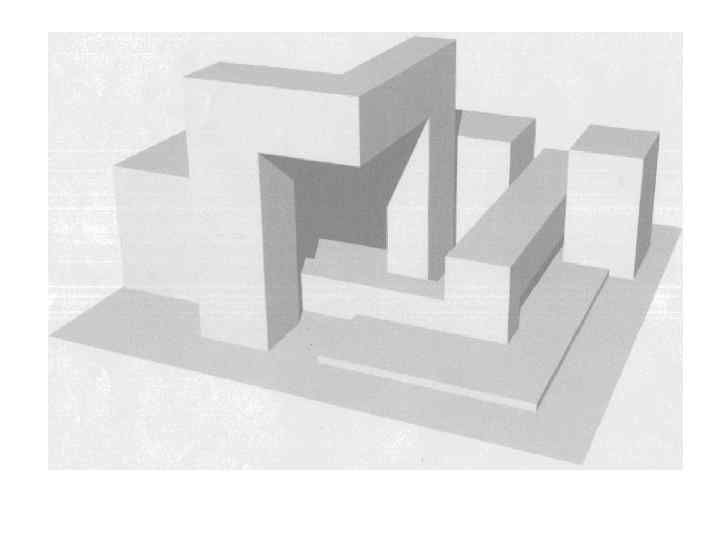

Задание № 1: изучить роль физической сущности материала при восприятии объемно -пространственной композиции (ОПК); используется эскиз ОПК (в аксонометрии или перспективе), выполненной на 2 -ом семестре обучения на кафедре основ архитектурного проектирования.

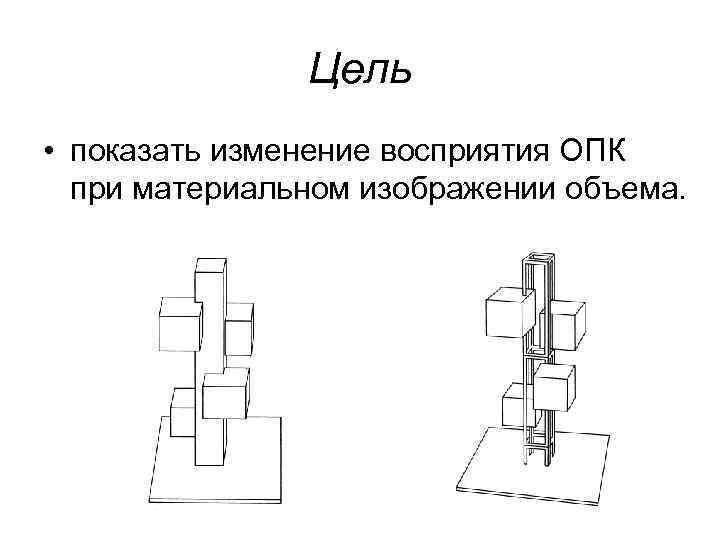

Цель • показать изменение восприятия ОПК при материальном изображении объема.

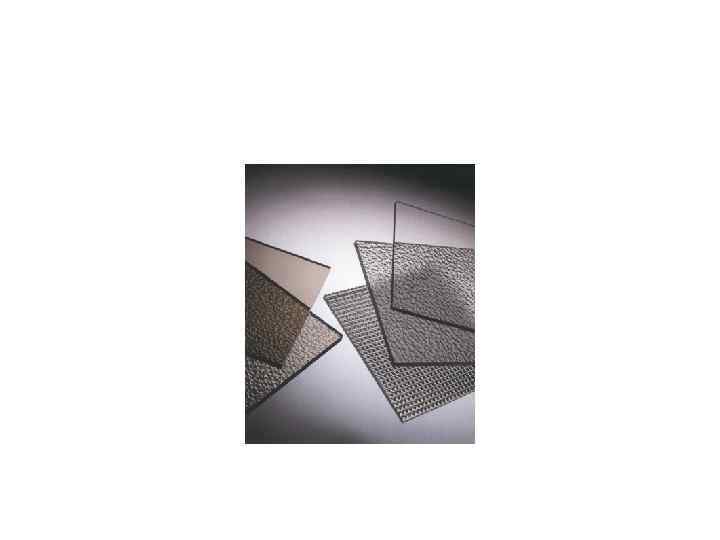

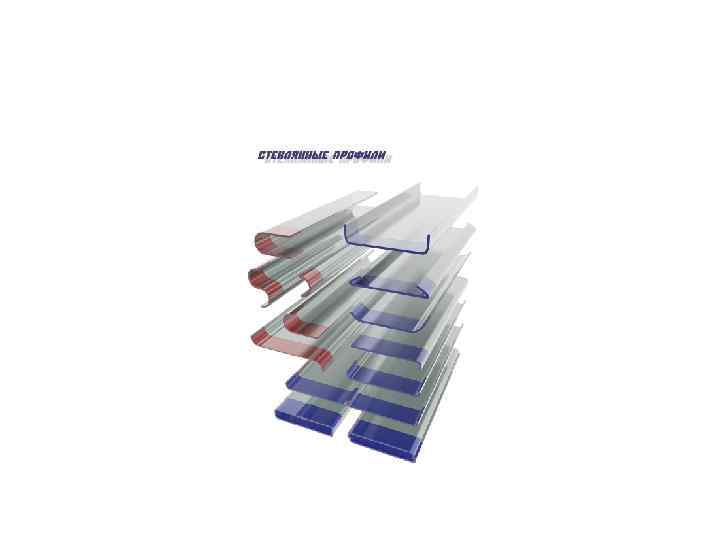

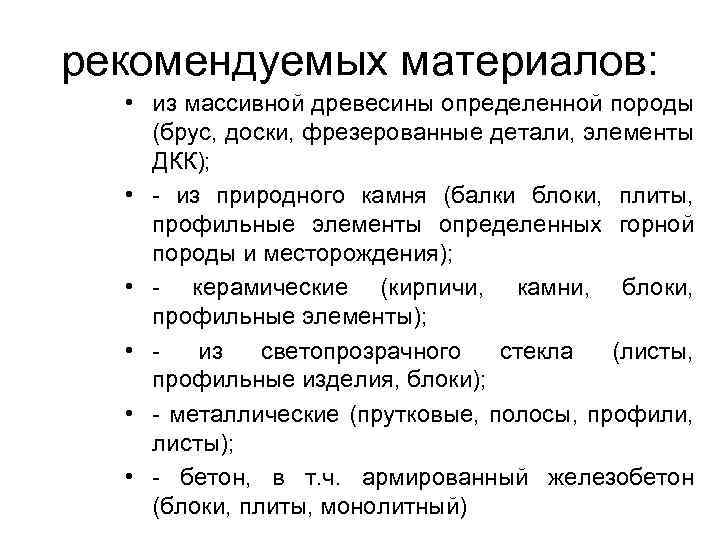

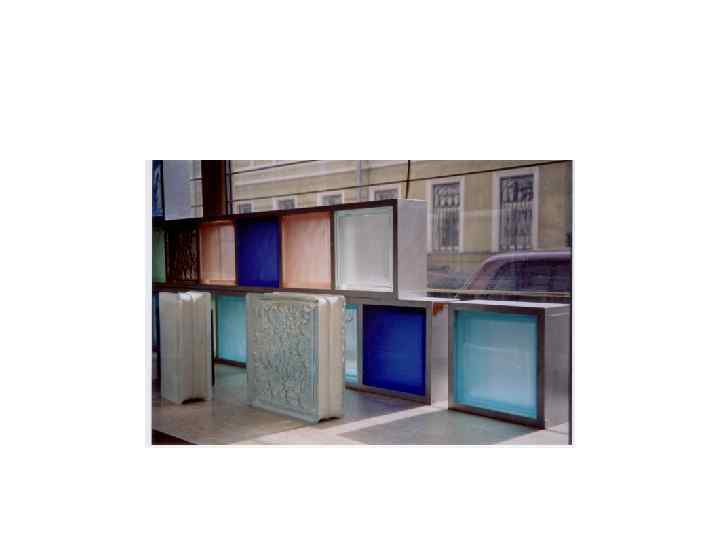

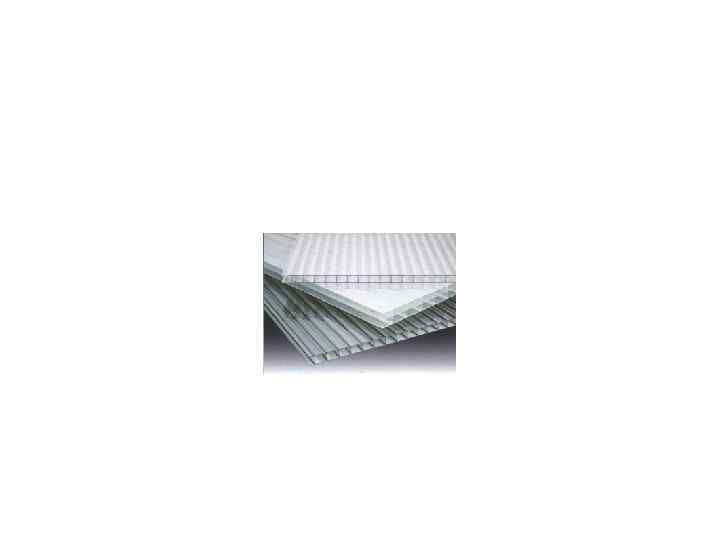

рекомендуемых материалов: • из массивной древесины определенной породы (брус, доски, фрезерованные детали, элементы ДКК); • - из природного камня (балки блоки, плиты, профильные элементы определенных горной породы и месторождения); • - керамические (кирпичи, камни, блоки, профильные элементы); • из светопрозрачного стекла (листы, профильные изделия, блоки); • - металлические (прутковые, полосы, профили, листы); • - бетон, в т. ч. армированный железобетон (блоки, плиты, монолитный)

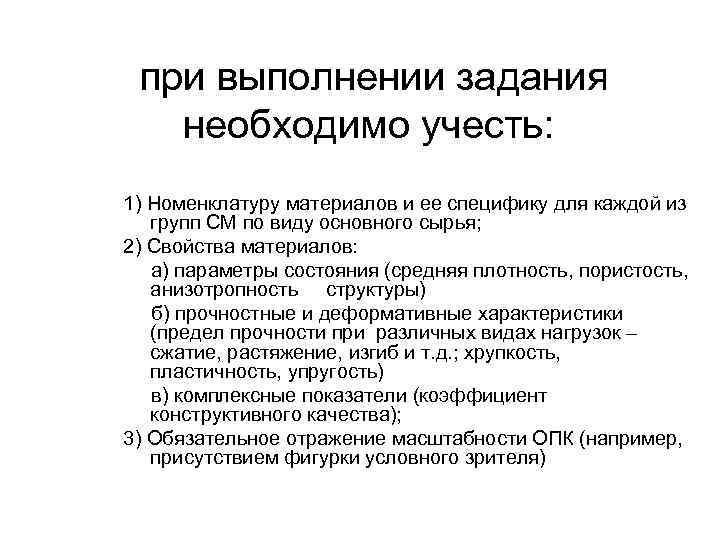

при выполнении задания необходимо учесть: 1) Номенклатуру материалов и ее специфику для каждой из групп СМ по виду основного сырья; 2) Свойства материалов: а) параметры состояния (средняя плотность, пористость, анизотропность структуры) б) прочностные и деформативные характеристики (предел прочности при различных видах нагрузок – сжатие, растяжение, изгиб и т. д. ; хрупкость, пластичность, упругость) в) комплексные показатели (коэффициент конструктивного качества); 3) Обязательное отражение масштабности ОПК (например, присутствием фигурки условного зрителя)

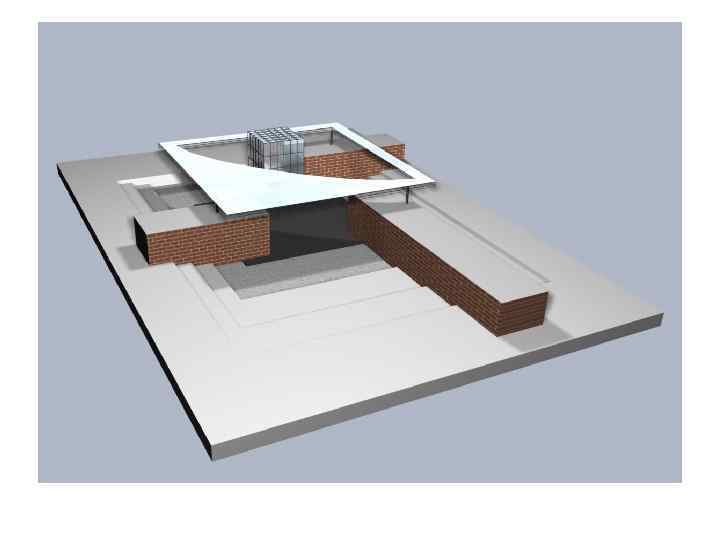

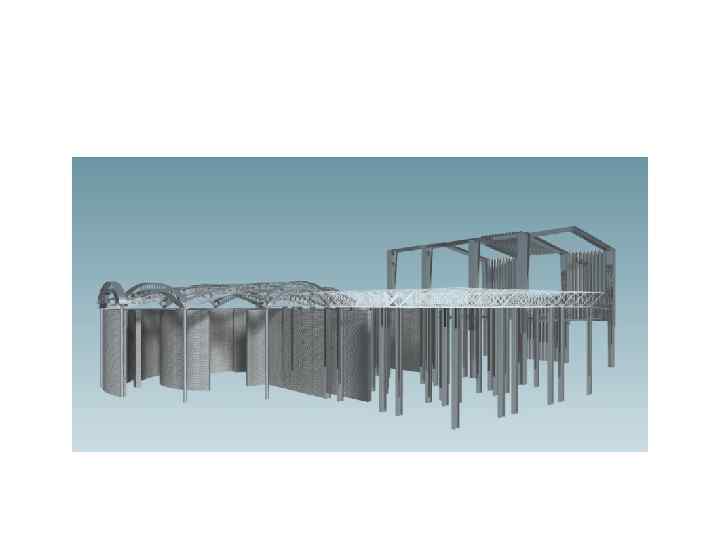

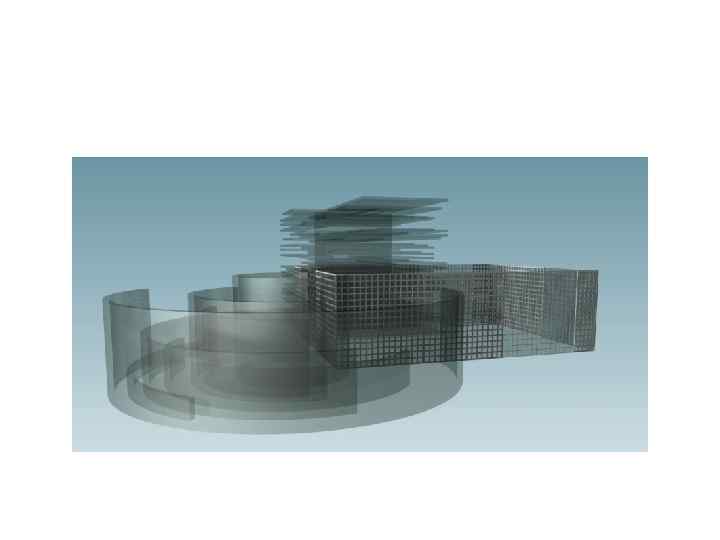

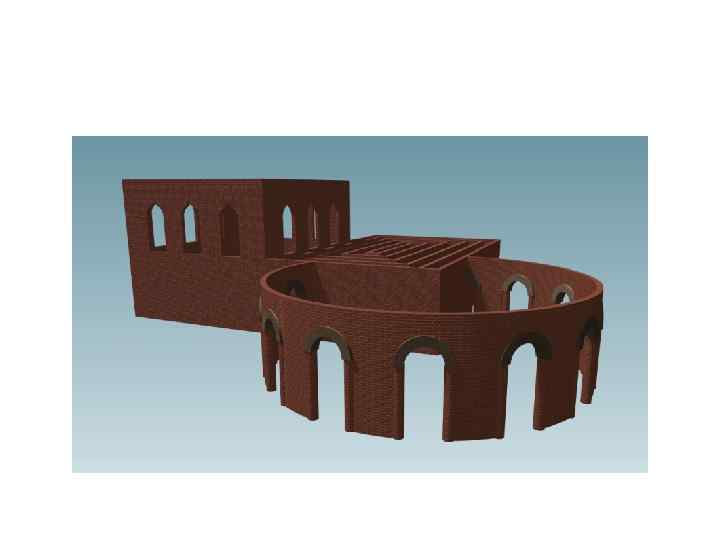

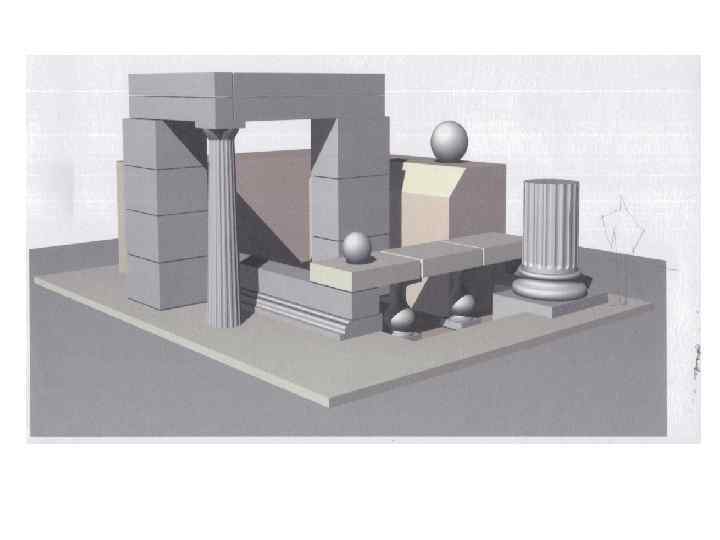

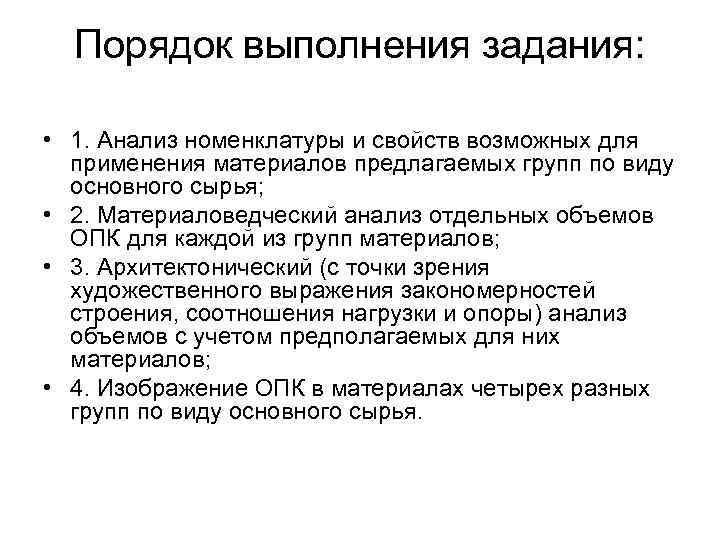

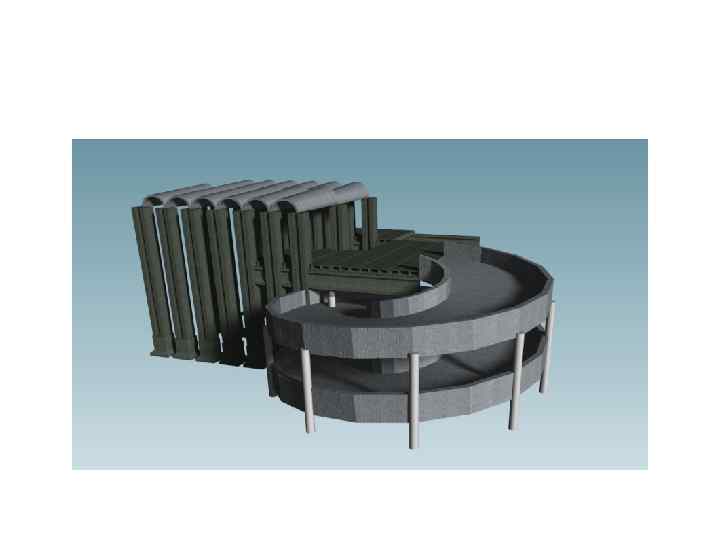

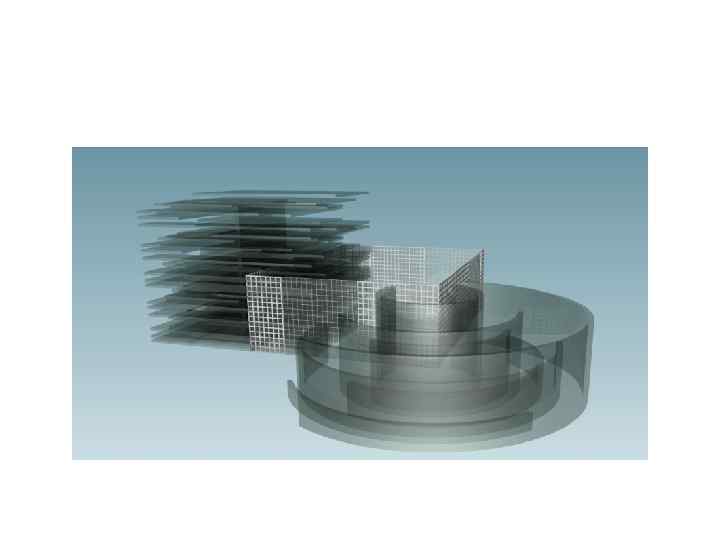

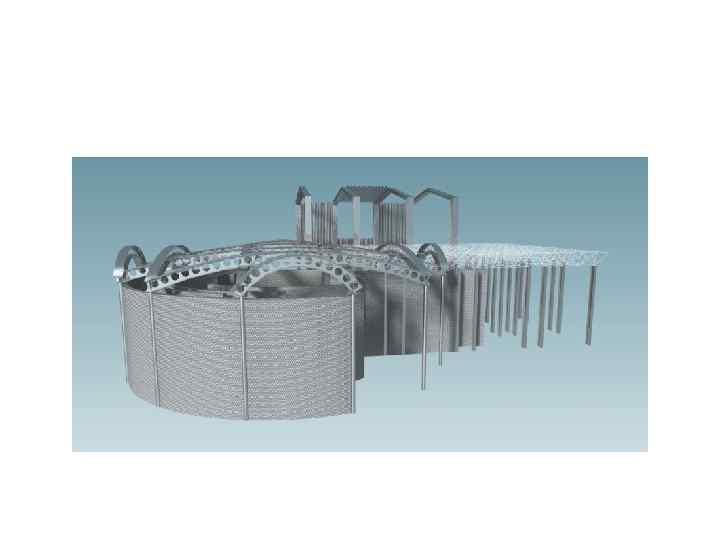

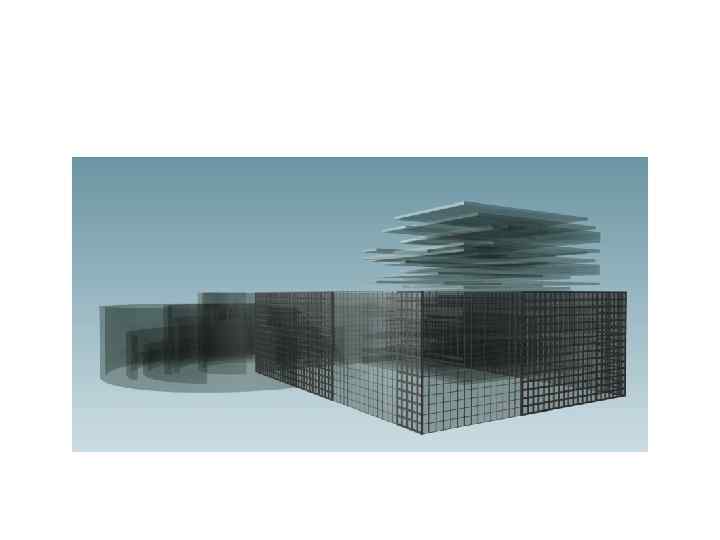

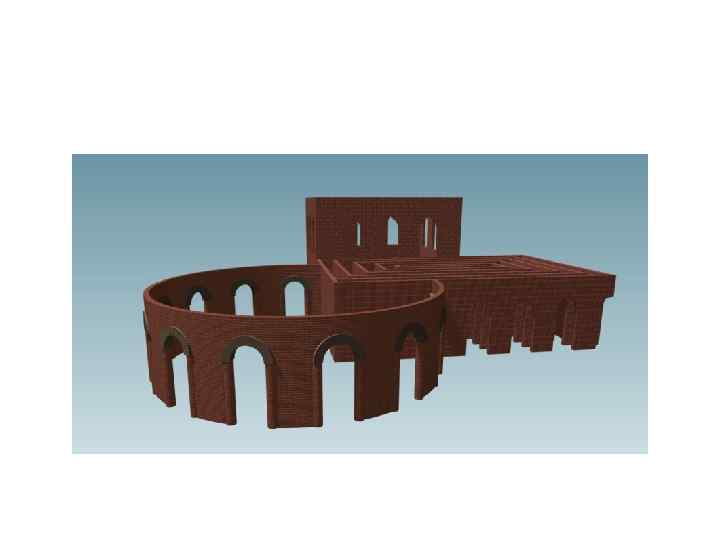

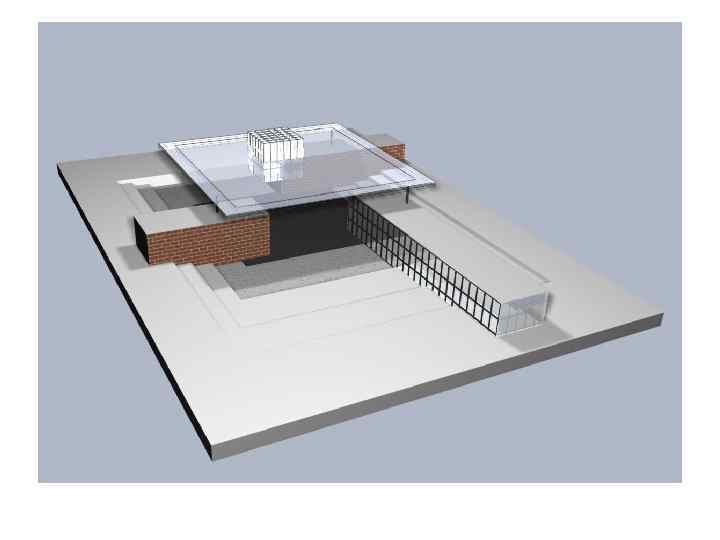

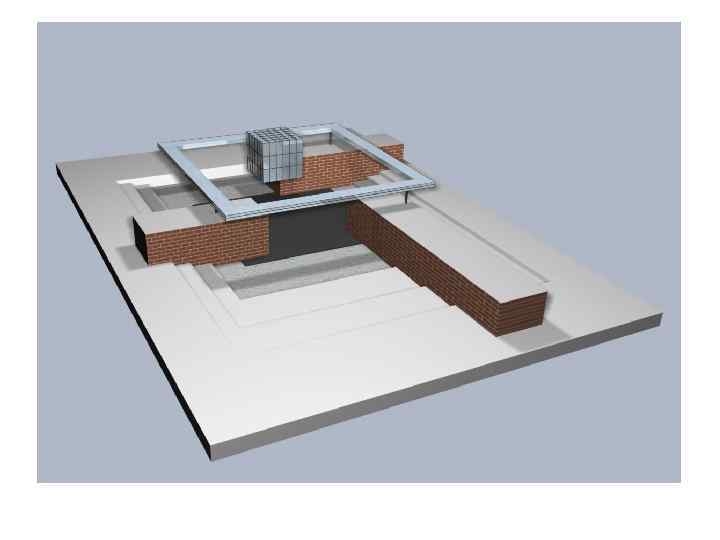

Порядок выполнения задания: • 1. Анализ номенклатуры и свойств возможных для применения материалов предлагаемых групп по виду основного сырья; • 2. Материаловедческий анализ отдельных объемов ОПК для каждой из групп материалов; • 3. Архитектонический (с точки зрения художественного выражения закономерностей строения, соотношения нагрузки и опоры) анализ объемов с учетом предполагаемых для них материалов; • 4. Изображение ОПК в материалах четырех разных групп по виду основного сырья.

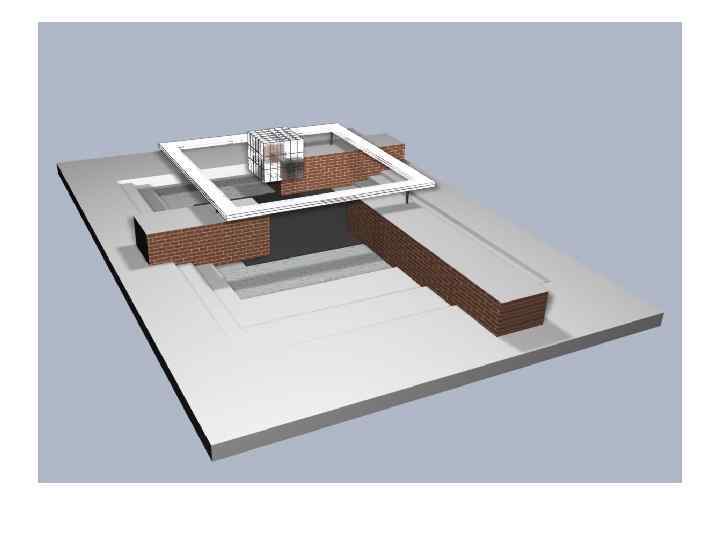

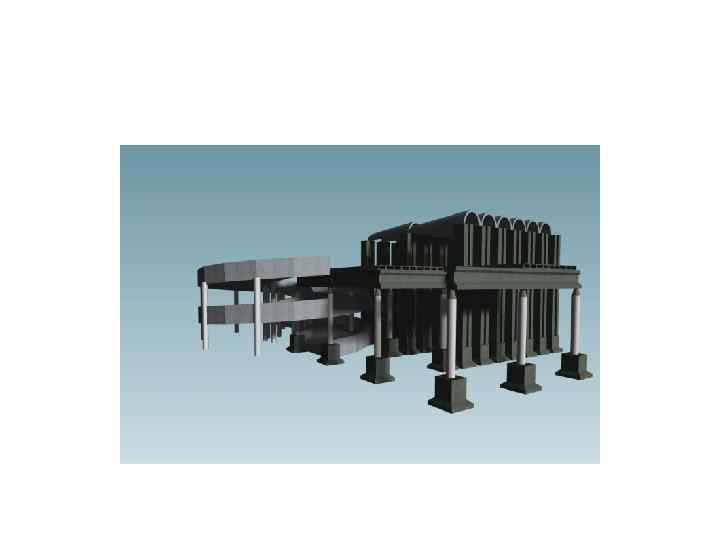

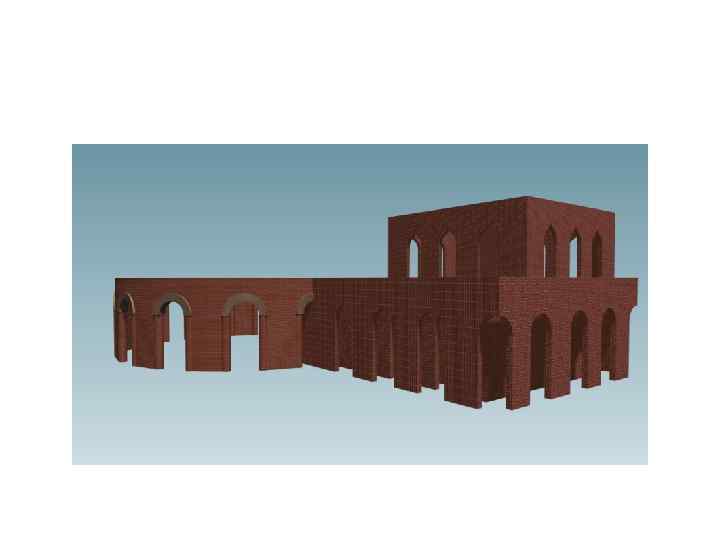

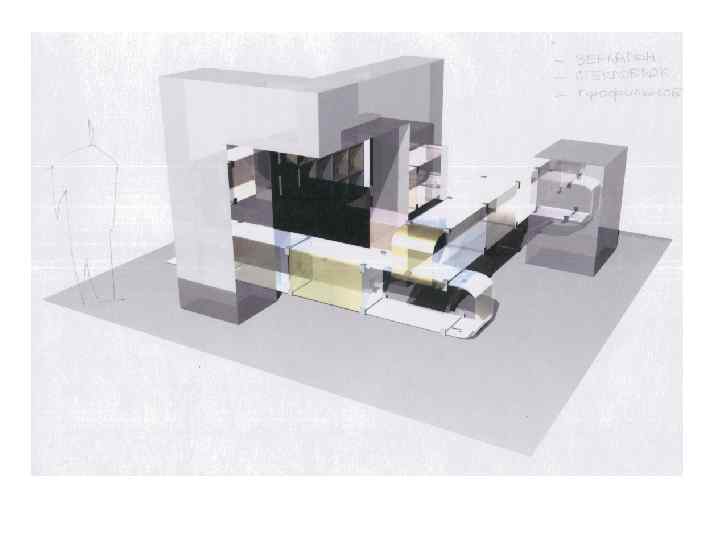

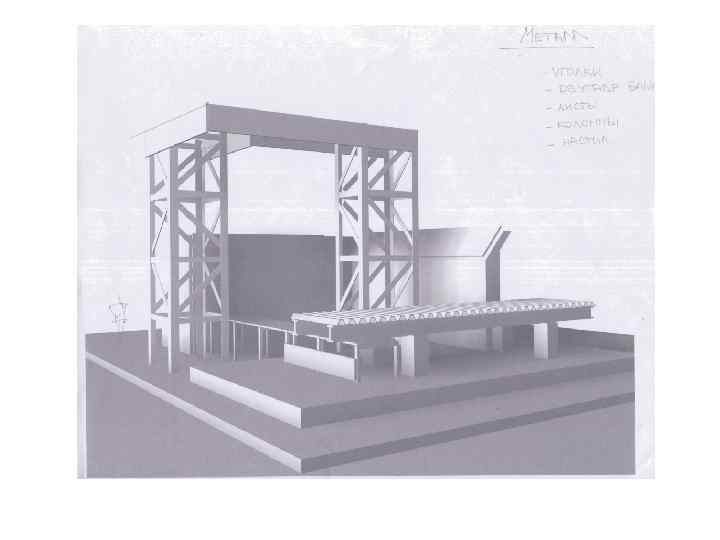

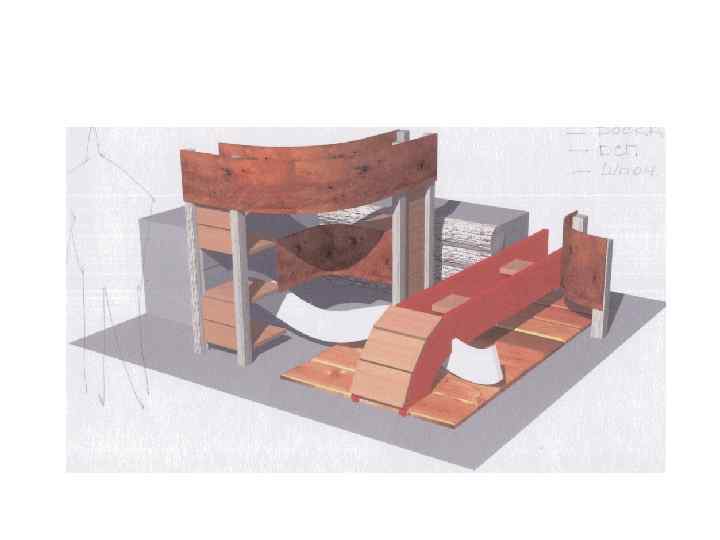

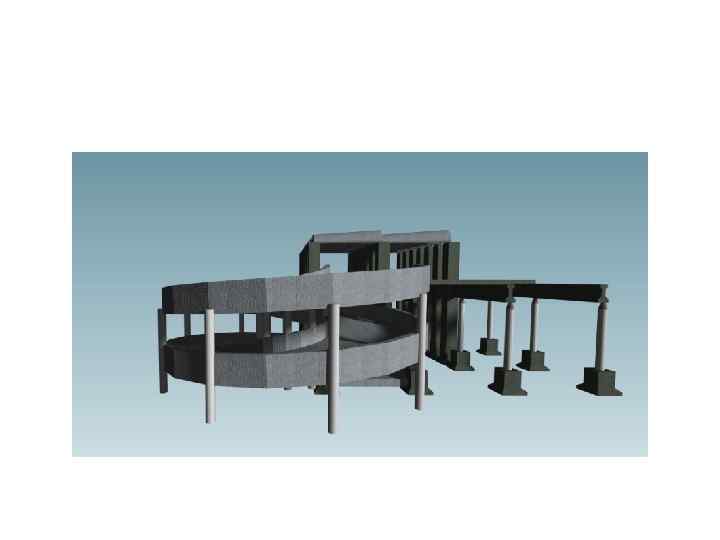

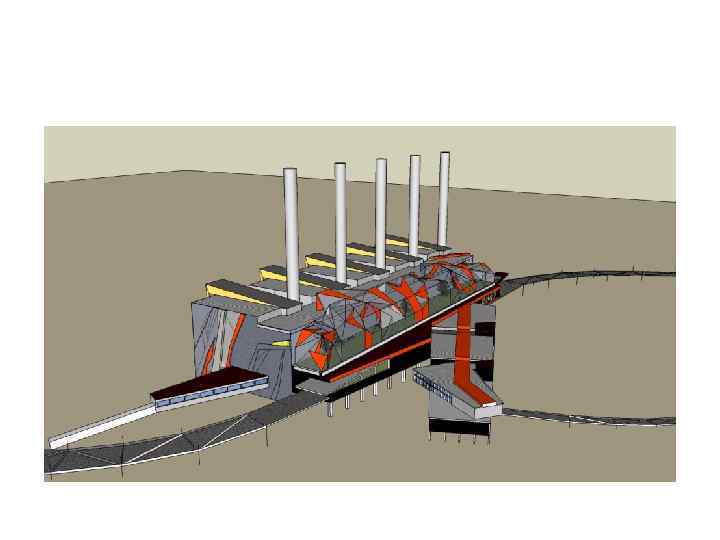

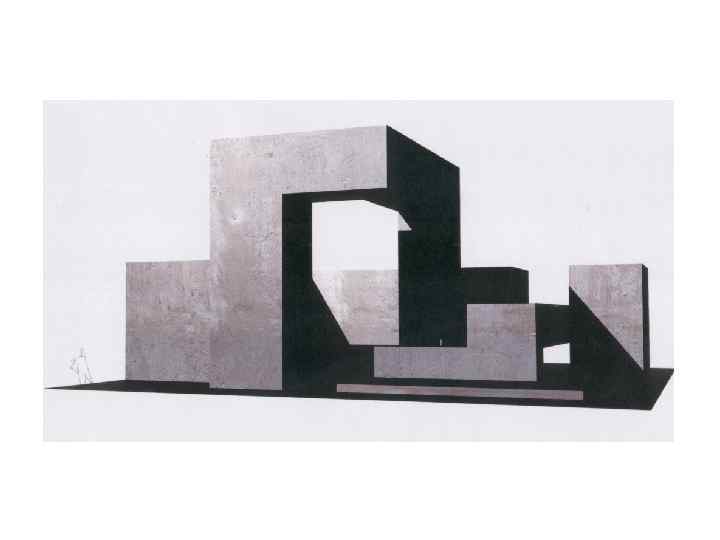

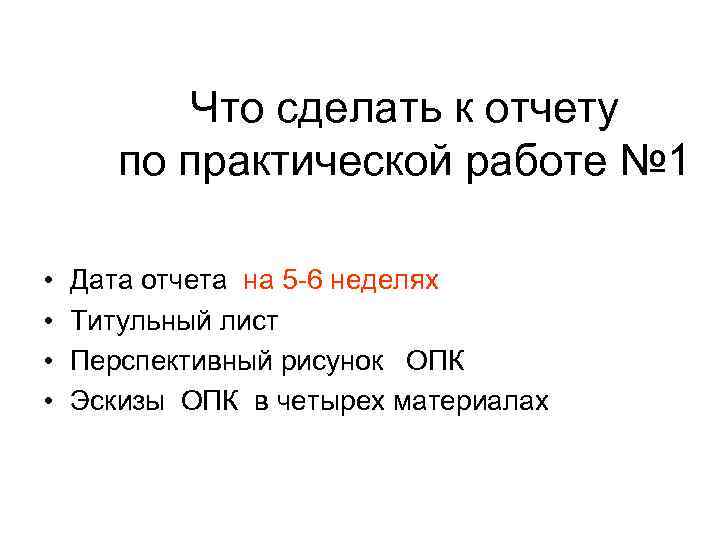

Что сделать к отчету по практической работе № 1 • • Дата отчета на 5 -6 неделях Титульный лист Перспективный рисунок ОПК Эскизы ОПК в четырех материалах
