Методические основы электроразведки Связь инженерной электроразведки с

Методические основы электроразведки

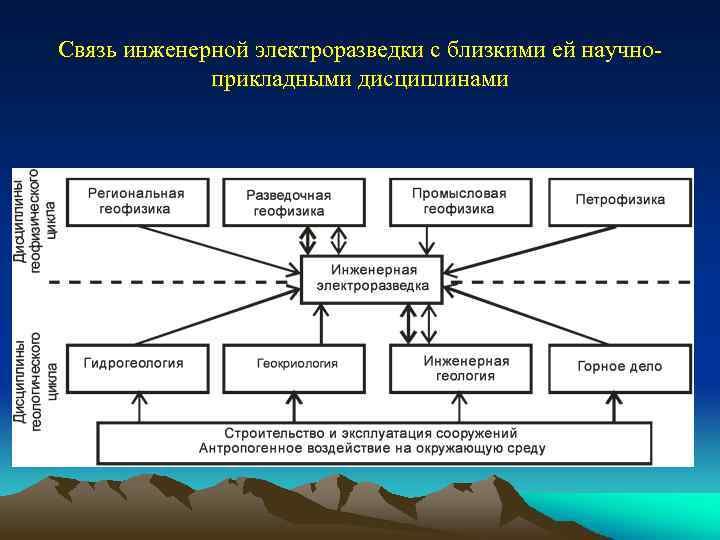

Связь инженерной электроразведки с близкими ей научноприкладными дисциплинами

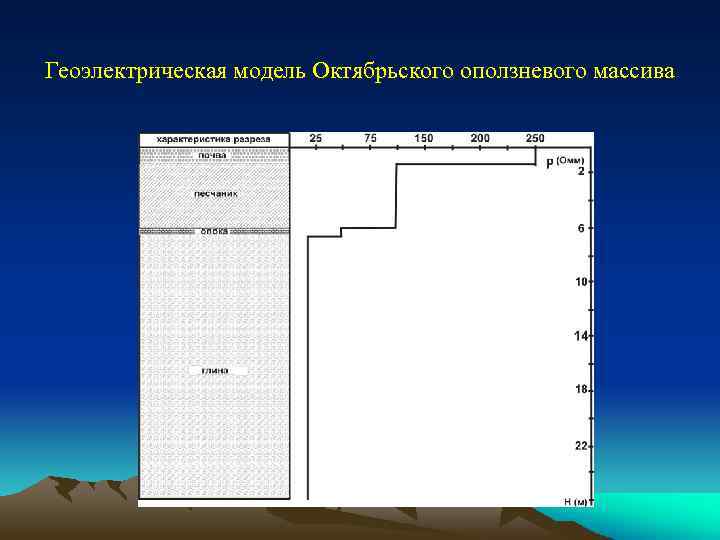

Геоэлектрическая модель Октябрьского оползневого массива

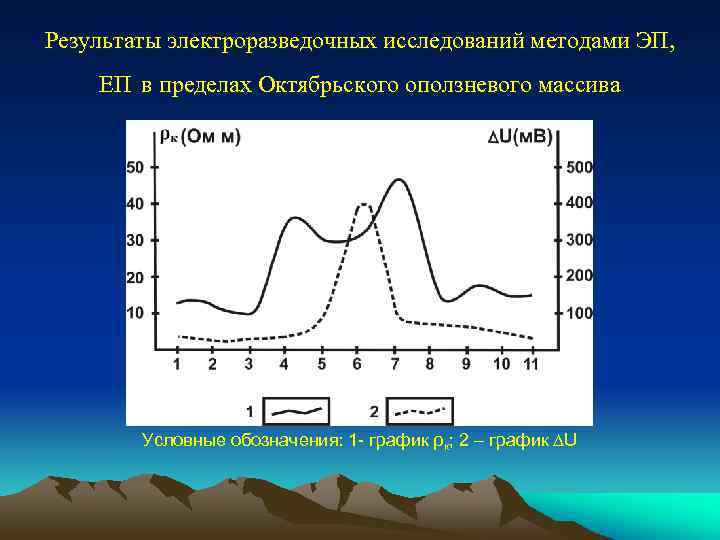

Результаты электроразведочных исследований методами ЭП, ЕП в пределах Октябрьского оползневого массива Условные обозначения: 1 - график ρк; 2 – график ∆U

Сопоставление литологических данных и электрического сопротивления талых и мерзлых пород (по О. Д. Смилевцу)

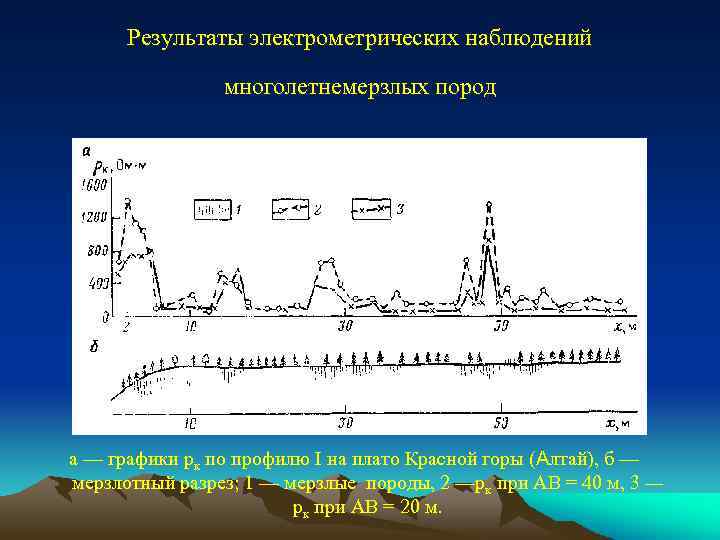

Результаты электрометрических наблюдений многолетнемерзлых пород а — графики рк по профилю I на плато Красной горы (Алтай), б — мерзлотный разрез; 1 — мерзлые породы, 2 —рк при АВ = 40 м, 3 — рк при АВ = 20 м.

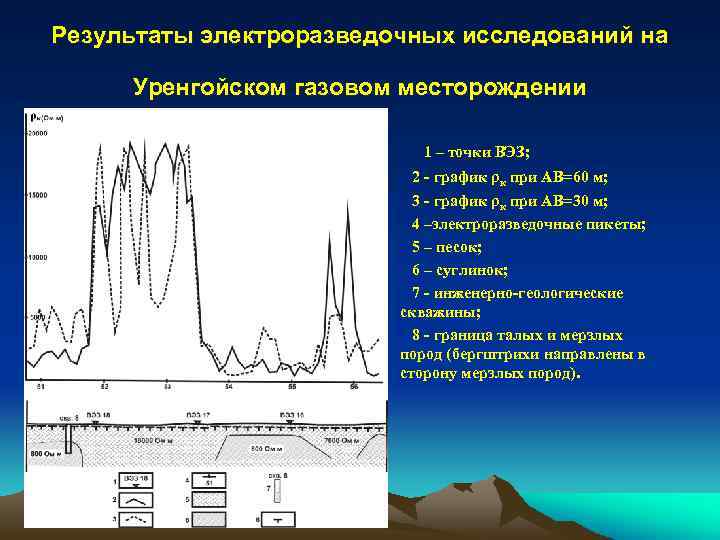

Результаты электроразведочных исследований на Уренгойском газовом месторождении • • 1 – точки ВЭЗ; 2 - график ρк при АВ=60 м; 3 - график ρк при АВ=30 м; 4 –электроразведочные пикеты; 5 – песок; 6 – суглинок; 7 - инженерно-геологические скважины; 8 - граница талых и мерзлых пород (бергштрихи направлены в сторону мерзлых пород).

Результаты исследования многолетнемерзлых пород методом ДЭЗ на Каринском месторождении газа

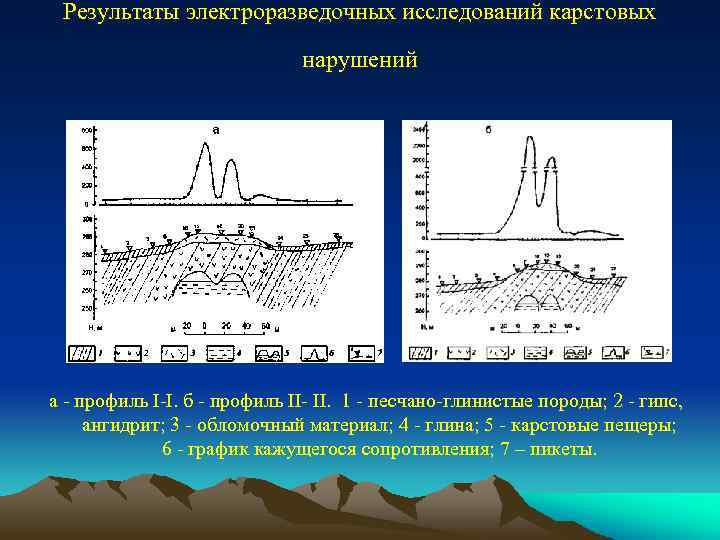

Результаты электроразведочных исследований карстовых нарушений а - профиль I-I. б - профиль II- II. 1 - песчано-глинистые породы; 2 - гипс, ангидрит; 3 - обломочный материал; 4 - глина; 5 - карстовые пещеры; 6 - график кажущегося сопротивления; 7 – пикеты.

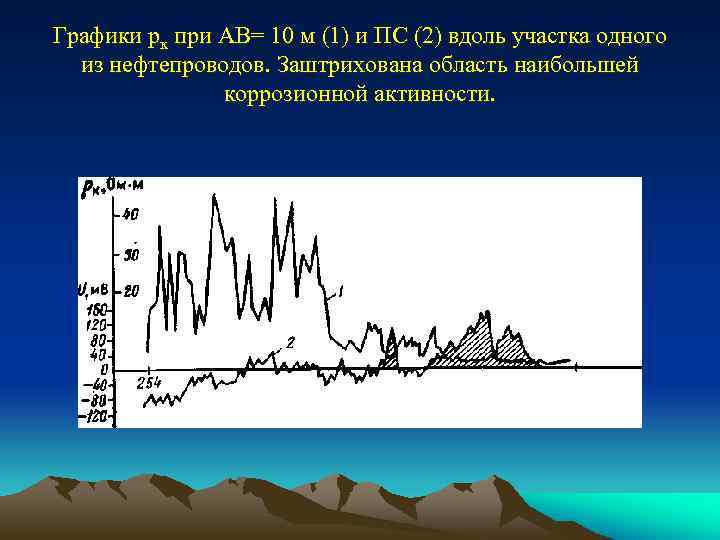

Графики рк при АВ= 10 м (1) и ПС (2) вдоль участка одного из нефтепроводов. Заштрихована область наибольшей коррозионной активности.

Диаграмма Казагранде

Геоэлектрическое закрепление свай

Образование слоев закрепленного грунта на аноде • 1 — алюминиевый анод. • 2 — твердый слой с высоким сопротивлением; • 3 — укрепленный слой; • 4 — неукрепленный грунт.

Спасибо за внимание
