Методи та інтерфейси передачі даних на фізичному рівні

Методи та інтерфейси передачі даних на фізичному рівні

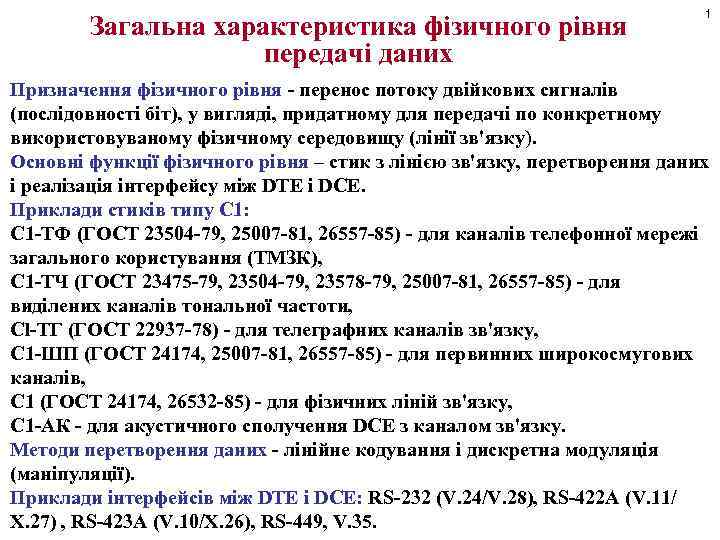

Загальна характеристика фізичного рівня передачі даних 1 Призначення фізичного рівня - перенос потоку двійкових сигналів (послідовності біт), у вигляді, придатному для передачі по конкретному використовуваному фізичному середовищу (лінії зв'язку). Основні функції фізичного рівня – стик з лінією зв'язку, перетворення даних і реалізація інтерфейсу між DTE і DCE. Приклади стиків типу С 1: С 1 -ТФ (ГОСТ 23504 -79, 25007 -81, 26557 -85) - для каналів телефонної мережі загального користування (ТМЗК), С 1 -ТЧ (ГОСТ 23475 -79, 23504 -79, 23578 -79, 25007 -81, 26557 -85) - для виділених каналів тональної частоти, Cl-ТГ (ГОСТ 22937 -78) - для телеграфних каналів зв'язку, С 1 -ШП (ГОСТ 24174, 25007 -81, 26557 -85) - для первинних широкосмугових каналів, С 1 (ГОСТ 24174, 26532 -85) - для фізичних ліній зв'язку, С 1 -АК - для акустичного сполучення DCE з каналом зв'язку. Методи перетворення даних - лінійне кодування і дискретна модуляція (маніпуляції). Приклади інтерфейсів між DTE і DCE: RS-232 (V. 24/V. 28), RS-422 A (V. 11/ Х. 27) , RS-423 A (V. 10/Х. 26), RS-449, V. 35.

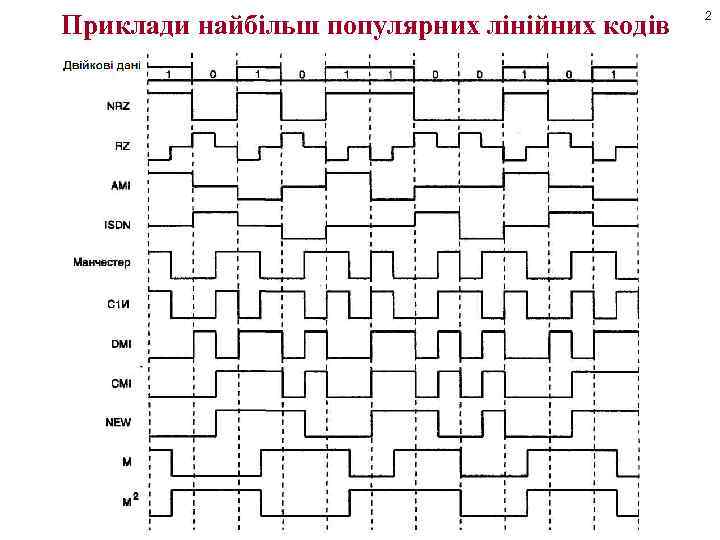

Приклади найбільш популярних лінійних кодів 2

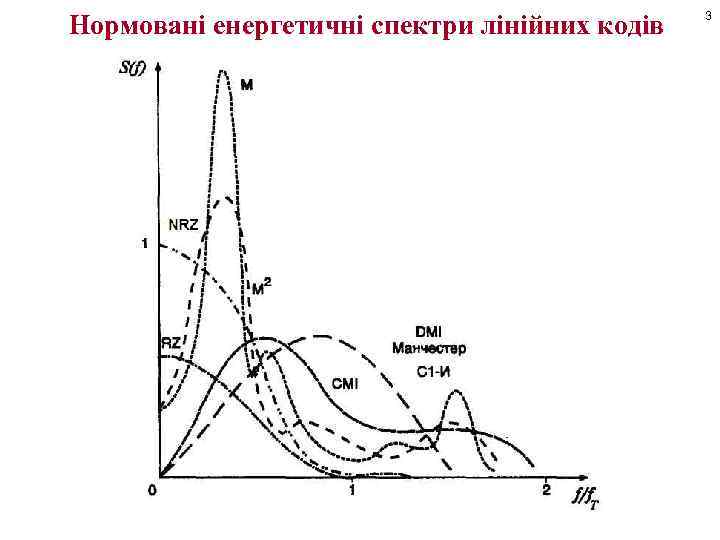

Нормовані енергетичні спектри лінійних кодів 3

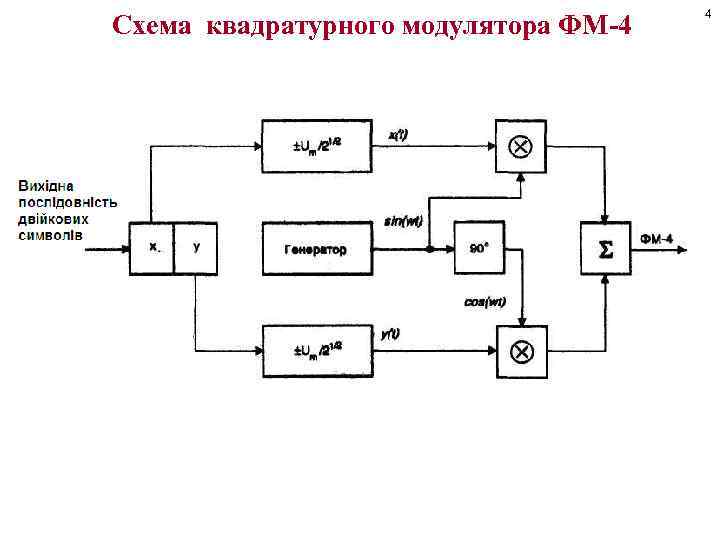

Схема квадратурного модулятора ФМ-4 4

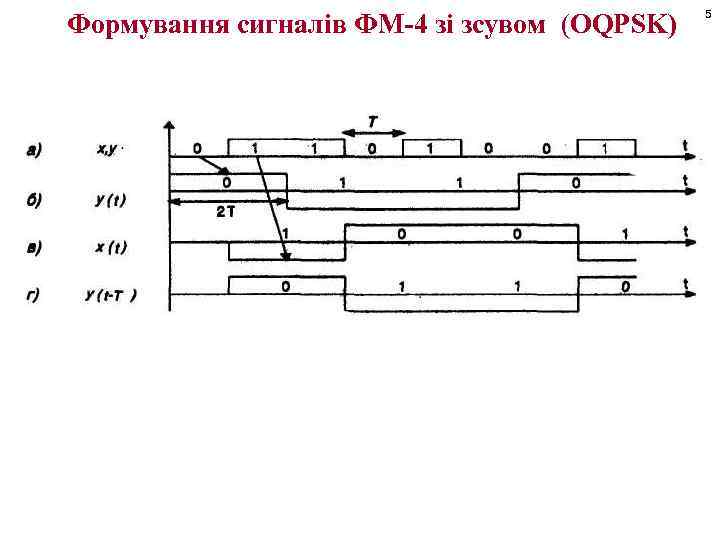

Формування сигналів ФМ-4 зі зсувом (OQPSK) 5

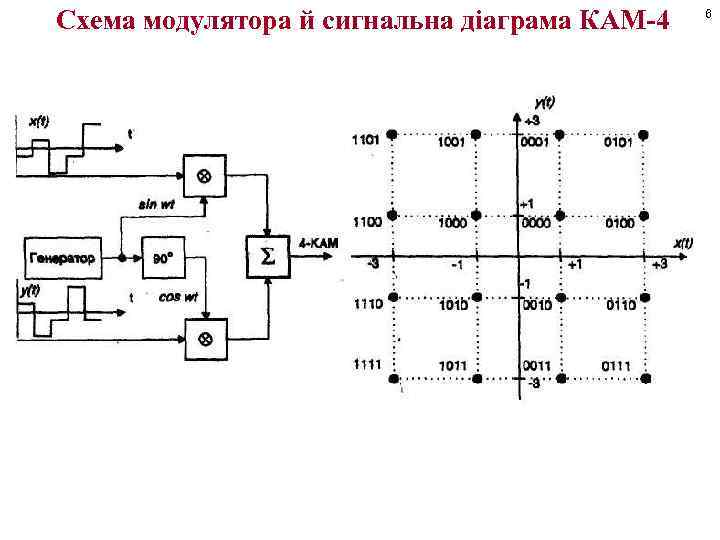

Схема модулятора й сигнальна діаграма КАМ-4 6

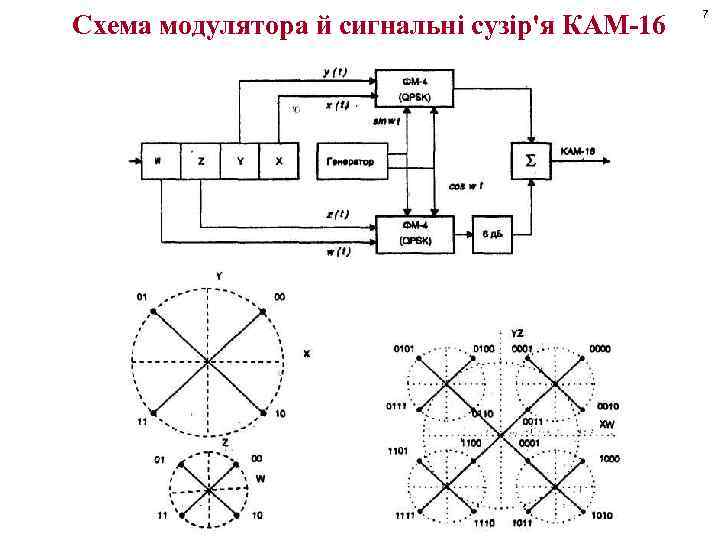

Схема модулятора й сигнальні сузір'я КАМ-16 7

Порівняння сигнальних сузір'їв КАМ-16 і ФМ-16 8

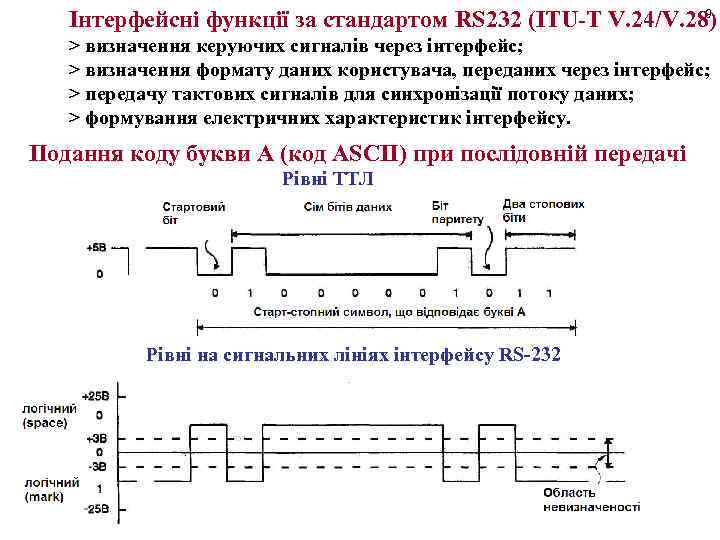

9 Інтерфейсні функції за стандартом RS 232 (ITU-T V. 24/V. 28): > визначення керуючих сигналів через інтерфейс; > визначення формату даних користувача, переданих через інтерфейс; > передачу тактових сигналів для синхронізації потоку даних; > формування електричних характеристик інтерфейсу. Подання коду букви А (код ASCII) при послідовній передачі Рівні ТТЛ Рівні на сигнальних лініях інтерфейсу RS-232

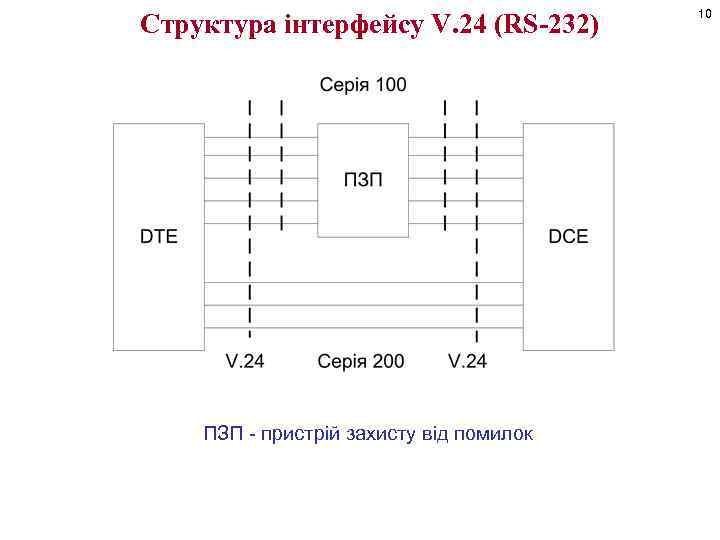

Структура інтерфейсу V. 24 (RS-232) ПЗП - пристрій захисту від помилок 10

Приклад використання ланцюгів серії 100 для організації передачі даних у симплексному режимі 11

Розташування контактів рознімань DB-25 і DB-9 Довжина сполучного кабелю між пристроями DTE і DCE Швидкість передачі, біт/с 110 300 1200 2400 4800 9600 Максимальна довжина для екранованого кабелю, м 1525 915 305 76 Максимальна довжина для неекранованого кабелю, м 915 915 152 76 76 12

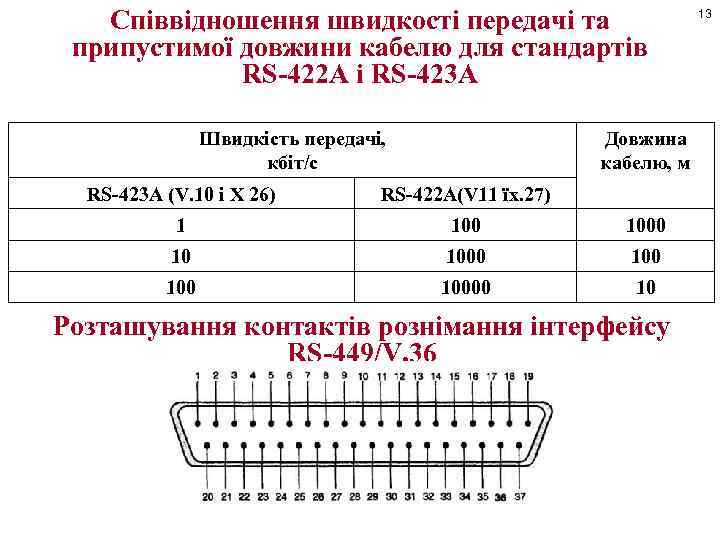

Співвідношення швидкості передачі та припустимої довжини кабелю для стандартів RS-422 A і RS-423 A Швидкість передачі, кбіт/с Довжина кабелю, м RS-423 A (V. 10 і X 26) RS-422 A(V 11 їх. 27) 1 1000 10 100 10000 10 Розташування контактів рознімання інтерфейсу RS-449/V. 36 13

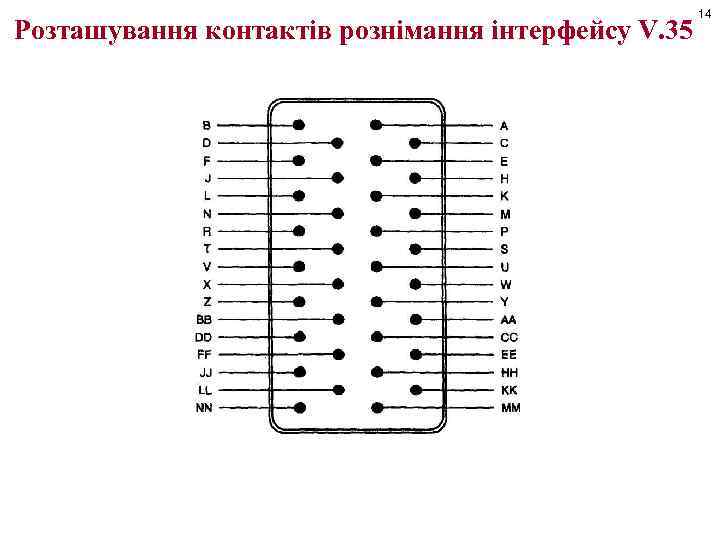

Розташування контактів рознімання інтерфейсу V. 35 14

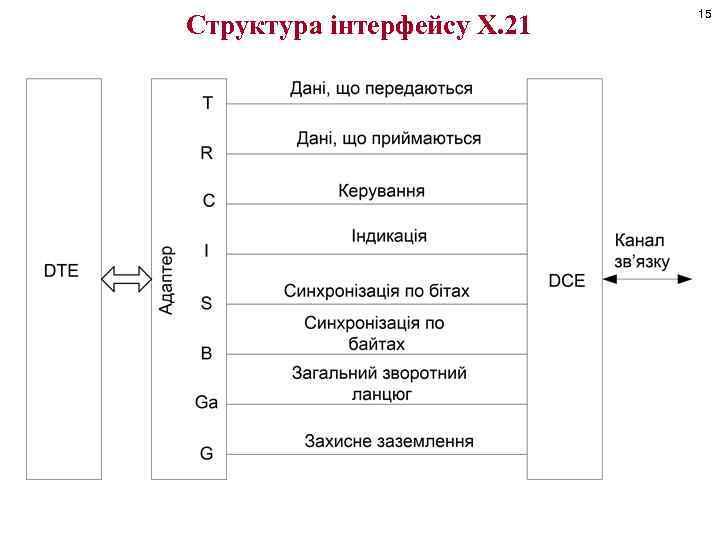

Структура інтерфейсу Х. 21 15

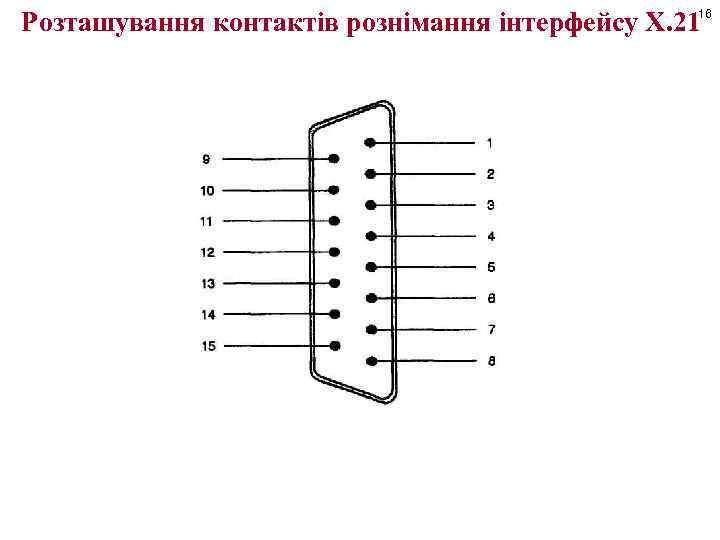

16 Розташування контактів рознімання інтерфейсу Х. 21
