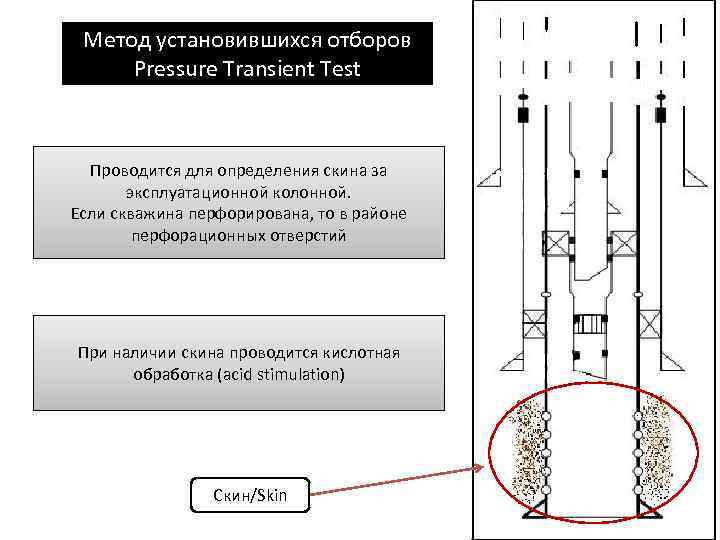

Метод установившихся отборов Pressure Transient Test Проводится для определения скина за эксплуатационной колонной. Если скважина перфорирована, то в районе перфорационных отверстий При наличии скина проводится кислотная обработка (acid stimulation) Скин/Skin
Применение метода установившихся отборов: Определение проницаемости продуктивного пласта • Точное измерение качества пласта • Различные способы метода (керн, каротаж) • Высокая достоверность измерений в условиях Тенгиза Определение скина • Определение аварий, связанных с проникновением бурового раствора в пласт • Хорошая степень определения скина на Тенгизе Определение границ пласта • Выявление неоднородности пласта • Эффективно в работе с однослойными пластами • Не эффективно в условиях Тенгизского месторождения

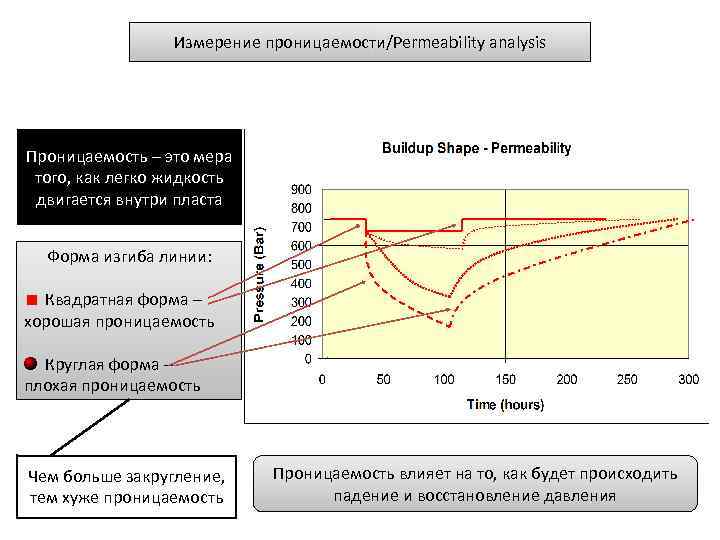

Измерение проницаемости/Permeability analysis Проницаемость – это мера того, как легко жидкость двигается внутри пласта Форма изгиба линии: Квадратная форма – хорошая проницаемость Круглая форма – плохая проницаемость Чем больше закругление, тем хуже проницаемость Проницаемость влияет на то, как будет происходить падение и восстановление давления

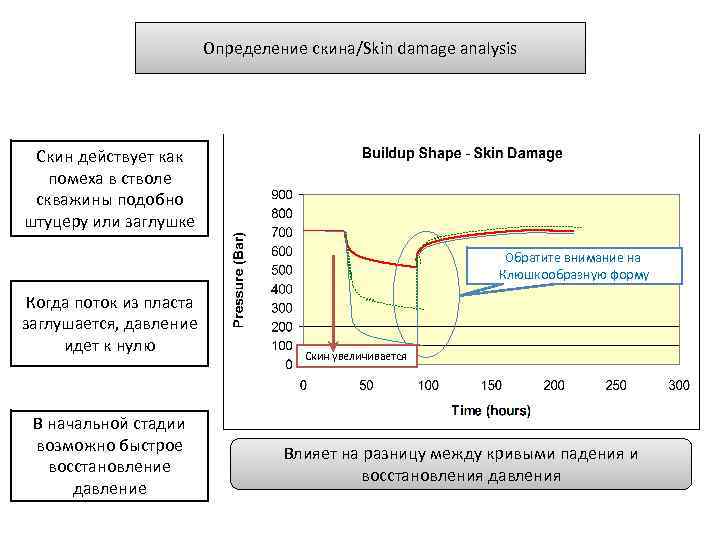

Определение скина/Skin damage analysis Скин действует как помеха в стволе скважины подобно штуцеру или заглушке Обратите внимание на Клюшкообразную форму Когда поток из пласта заглушается, давление идет к нулю В начальной стадии возможно быстрое восстановление давление Скин увеличивается Влияет на разницу между кривыми падения и восстановления давления

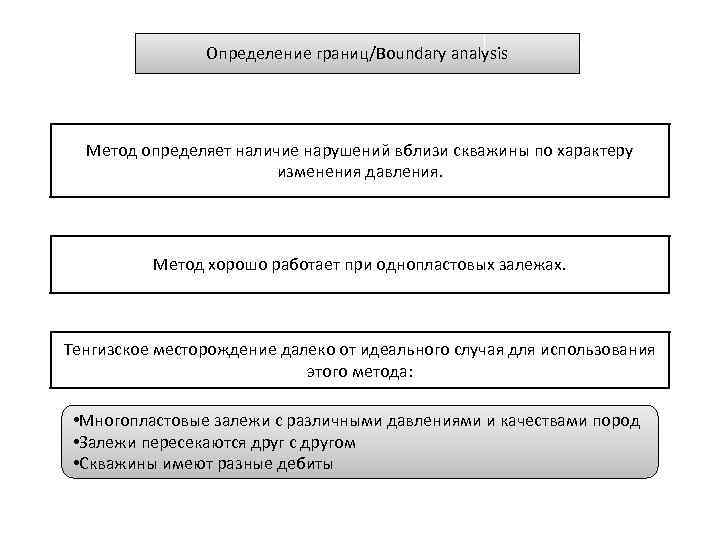

Определение границ/Boundary analysis Метод определяет наличие нарушений вблизи скважины по характеру изменения давления. Метод хорошо работает при однопластовых залежах. Тенгизское месторождение далеко от идеального случая для использования этого метода: • Многопластовые залежи с различными давлениями и качествами пород • Залежи пересекаются друг с другом • Скважины имеют разные дебиты

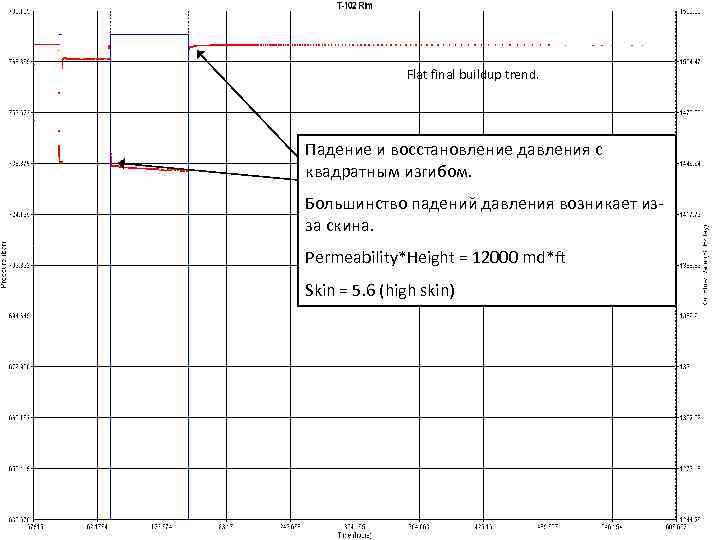

Flat final buildup trend. Падение и восстановление давления с квадратным изгибом. Большинство падений давления возникает изза скина. Permeability*Height = 12000 md*ft Skin = 5. 6 (high skin)

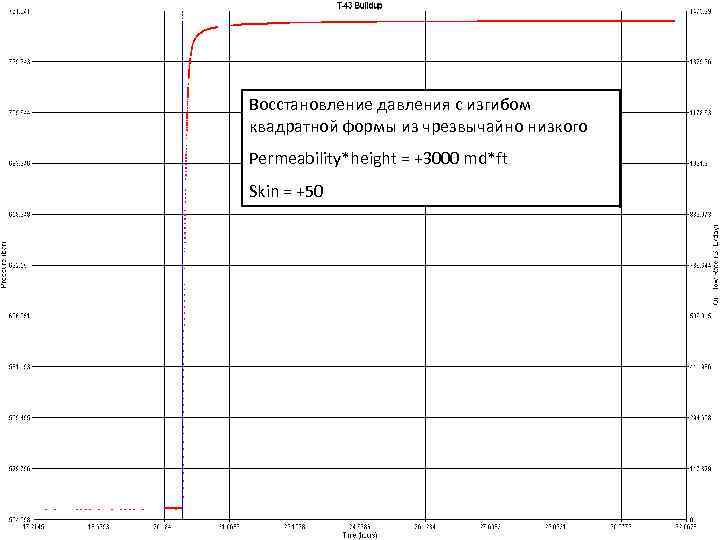

Восстановление давления с изгибом квадратной формы из чрезвычайно низкого Permeability*height = +3000 md*ft Skin = +50

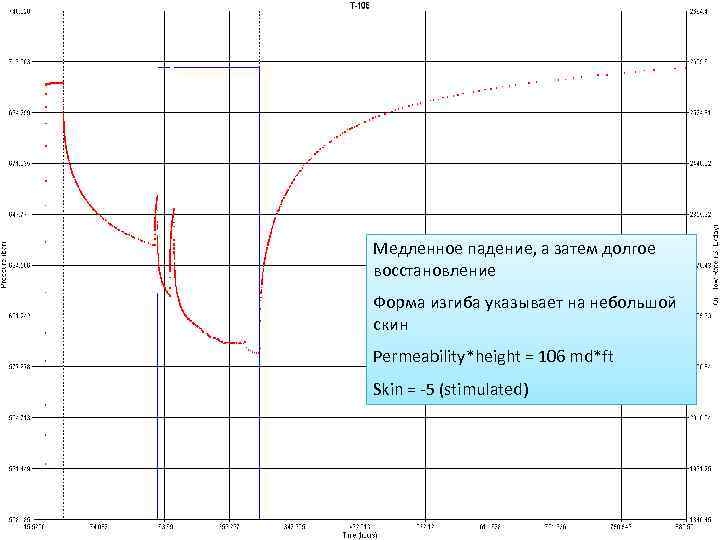

Медленное падение, а затем долгое восстановление Форма изгиба указывает на небольшой скин Permeability*height = 106 md*ft Skin = -5 (stimulated)
Следующие примеры покажут разницу между скважинами на краю/крыле структуры и скважинами на платформе структуры. Rim/Flank Wells (Край/Крыло структуры): Почти мгновенное восстановление давления – высокая проницаемость. Platform Wells (На основании): С округлым изгибом, медленное восстановление – плохая проницаемость. Характер восстановления давления показывает основные различия между Rim/Flank и Platform
Rim/Flank or Platform Damaged or Undamaged T-5 K Platform Permeability*height = 120 md*ft Skin = -4

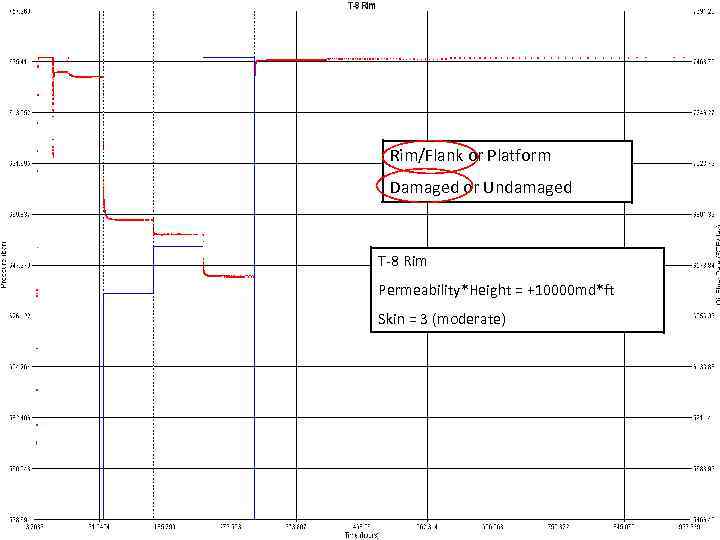

Rim/Flank or Platform Damaged or Undamaged T-8 Rim Permeability*Height = +10000 md*ft Skin = 3 (moderate)

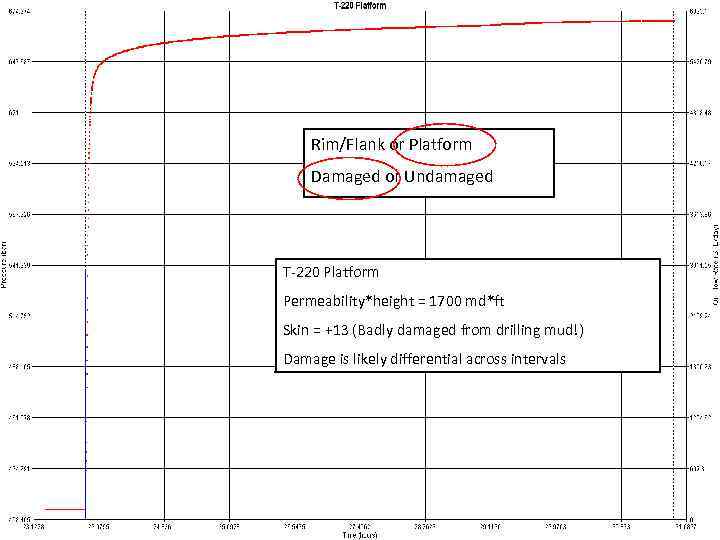

Rim/Flank or Platform Damaged or Undamaged T-220 Platform Permeability*height = 1700 md*ft Skin = +13 (Badly damaged from drilling mud!) Damage is likely differential across intervals

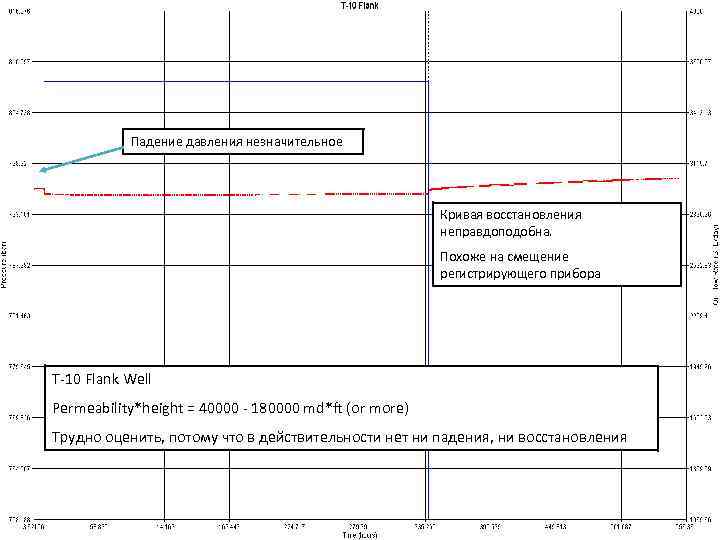

Падение давления незначительное Кривая восстановления неправдоподобна. Похоже на смещение регистрирующего прибора T-10 Flank Well Permeability*height = 40000 - 180000 md*ft (or more) Трудно оценить, потому что в действительности нет ни падения, ни восстановления

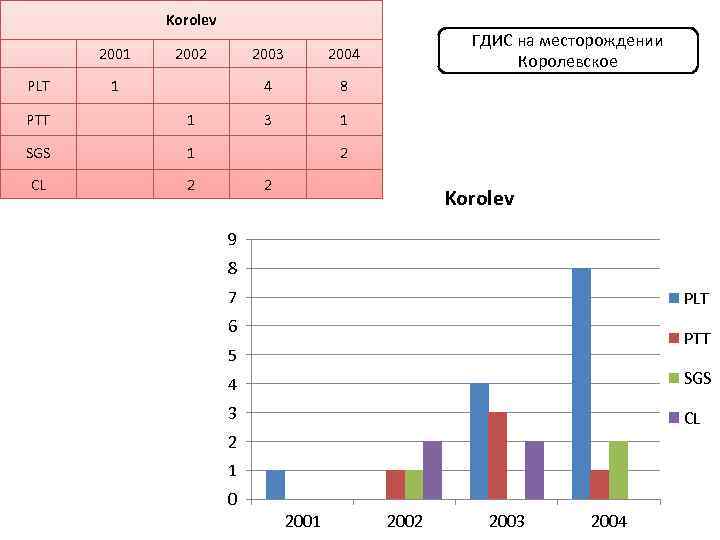

Korolev 2001 PLT 2002 1 SGS 8 3 1 1 1 CL ГДИС на месторождении Королевское 2004 4 PTT 2003 2 2 2 Korolev 9 8 7 PLT 6 PTT 5 4 SGS 3 CL 2 1 0 2001 2002 2003 2004

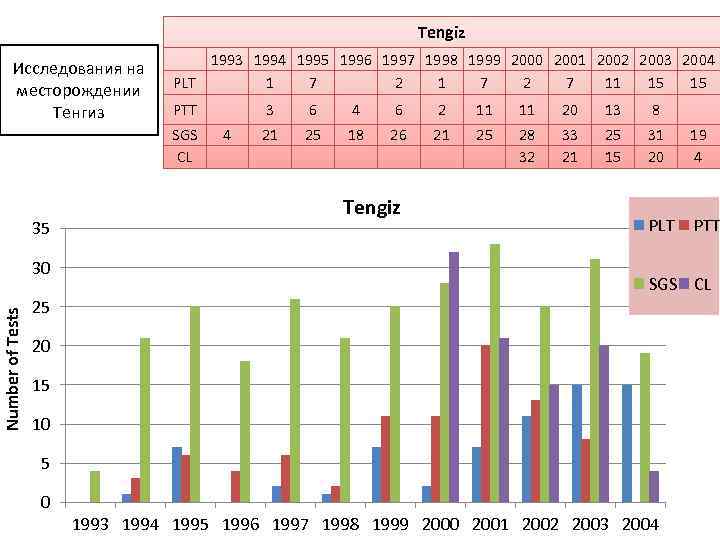

Tengiz Исследования на месторождении Тенгиз 1993 1994 1995 1996 1997 1998 1999 2000 2001 2002 2003 2004 PLT 1 7 2 7 11 15 15 PTT SGS CL 35 Number of Tests 30 3 4 6 2 11 11 20 13 8 21 25 18 26 21 25 28 32 33 21 25 15 31 20 19 4 PLT PTT Tengiz SGS CL 25 20 15 10 5 0 1993 1994 1995 1996 1997 1998 1999 2000 2001 2002 2003 2004
