Метод сечений Составляющие полного напряжения в точке

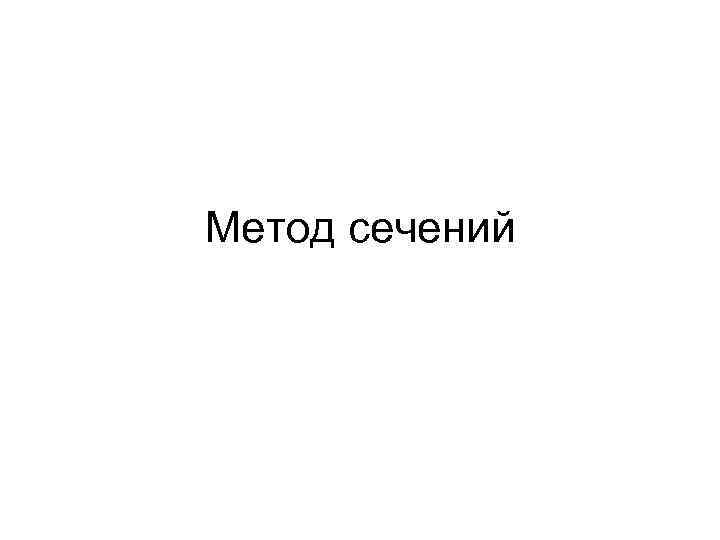

Метод сечений

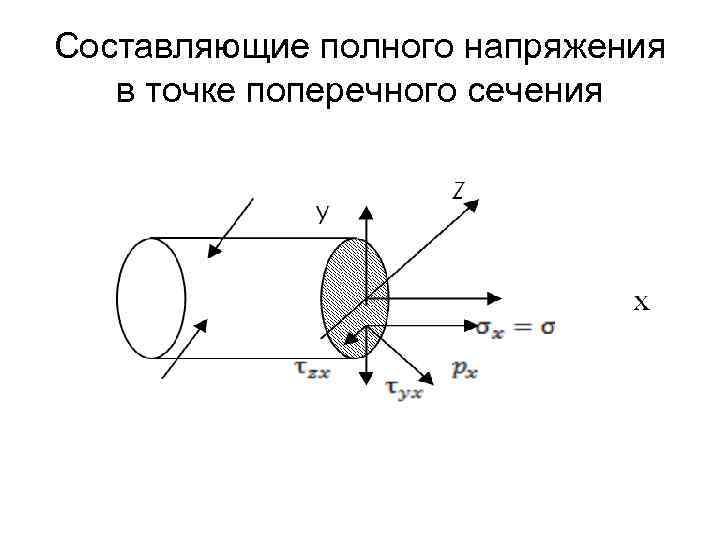

Составляющие полного напряжения в точке поперечного сечения

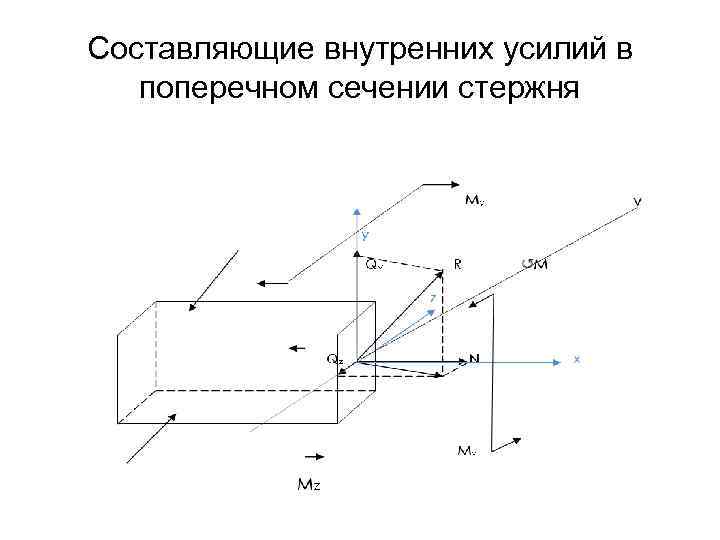

Составляющие внутренних усилий в поперечном сечении стержня

Связь между напряжениями и внутренними усилиями

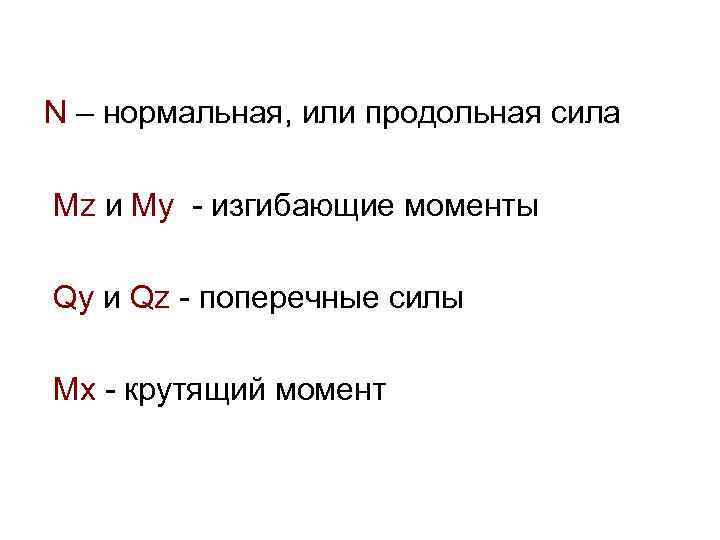

N – нормальная, или продольная сила Mz и My - изгибающие моменты Qy и Qz - поперечные силы Mx - крутящий момент

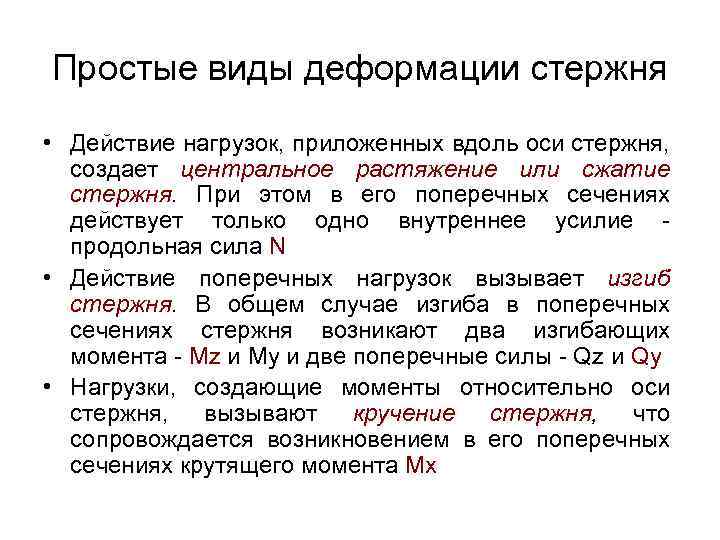

Простые виды деформации стержня • Действие нагрузок, приложенных вдоль оси стержня, создает центральное растяжение или сжатие стержня. При этом в его поперечных сечениях действует только одно внутреннее усилие продольная сила N • Действие поперечных нагрузок вызывает изгиб стержня. В общем случае изгиба в поперечных сечениях стержня возникают два изгибающих момента - Mz и My и две поперечные силы - Qz и Qy • Нагрузки, создающие моменты относительно оси стержня, вызывают кручение стержня, что сопровождается возникновением в его поперечных сечениях крутящего момента Mx
