Метод отраженных волн Прикладная геофизика Лекция 17

Метод отраженных волн Прикладная геофизика Лекция 17

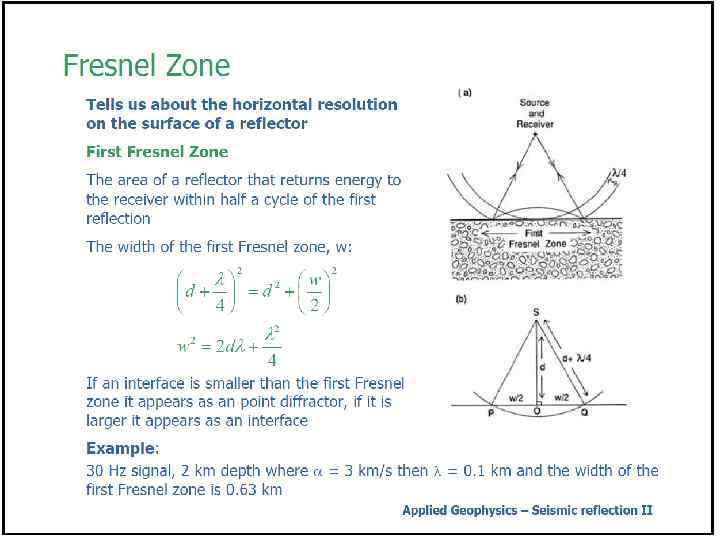

Метод отраженных волн. • • Чувствителен к границам на которых происходит изменение акустического импеданса. Используются, в основном, продольные волны. Масштабы объектов • 10’ки метров - инженерные задачи. • Первые километры – разведка МПИ. • 10’ки километров – структура коры.

Закон Снеллиуса (отражения) для монотипных волн Сейсмические лучи подчиняются закону Снеллиуса (аналогично с оптикой) Угол падения равен углу отражения, а угол прохождения связан с углом падения через соотношение скоростей.

Зависимость коэффициента преломления отражения от угла падения волны на границу.

Годограф отраженной волны. Кинематическая поправка. В случае одной горизонтальной границы, годограф отраженной волны имеет вид: или Годограф отраженной волны представляет из себя гиперболу. Исследование времен прихода волн в чистом виде относится в сейсморазведке к кинематической задаче.

Годограф отраженной волны для слоистой среды. Когда расстановка приборов короткая то годограф отраженной волны все еще является гиперболой.

Выборка ОПВ Прямая волна Отраженные волны Поверхностная волна

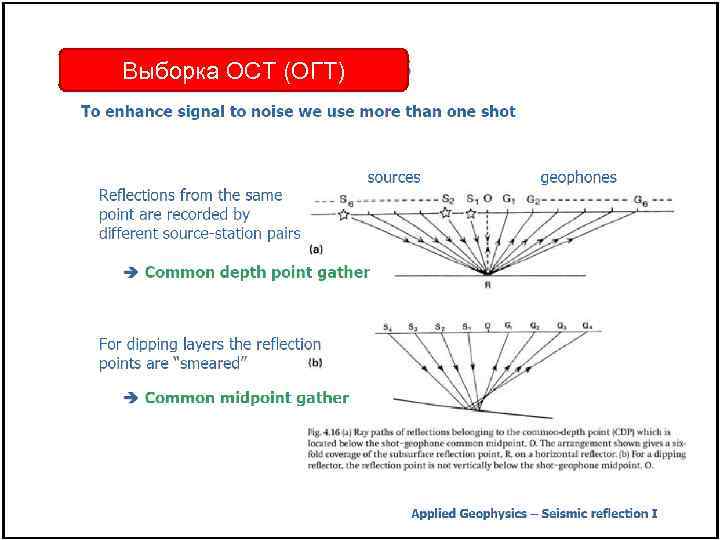

Выборка ОСТ (ОГТ)

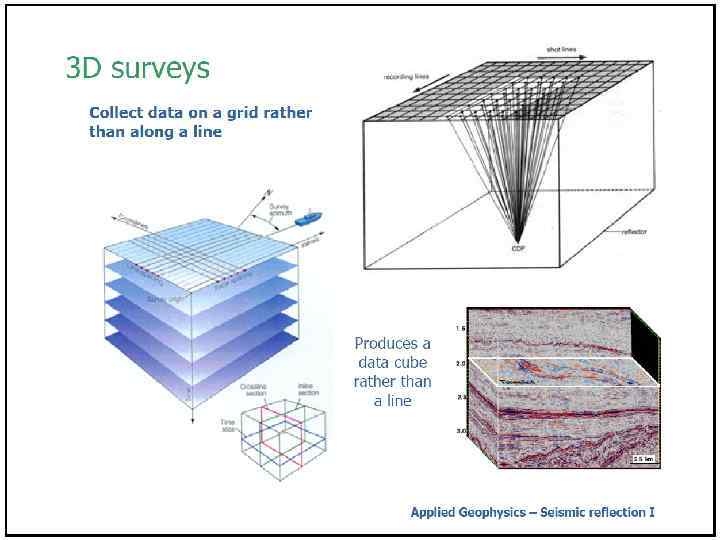

Выборка ОСТ (осуществление) Кратность – Количество трасс в выборке ОСТ. Типичные значения – около 6 для инженерных работ. 20 -50 -100 и более для нефгазотеразведочных

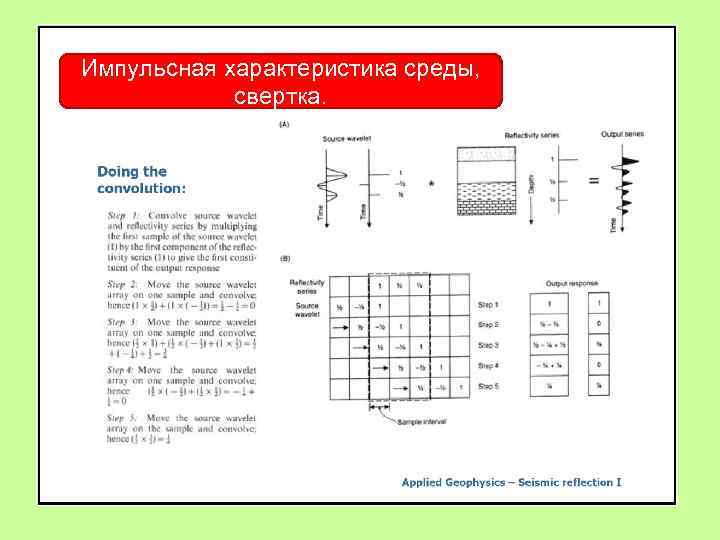

Импульсная характеристика среды, свертка. Сейсмический волны чувствительны к скачкам импеданса, которые могут быть представлены в виде импульсной характеристики среды(R). W – сигнал от источника, тогда сейсмограмма S записанная на поверхности может быть представлена как:

Импульсная характеристика среды, свертка.

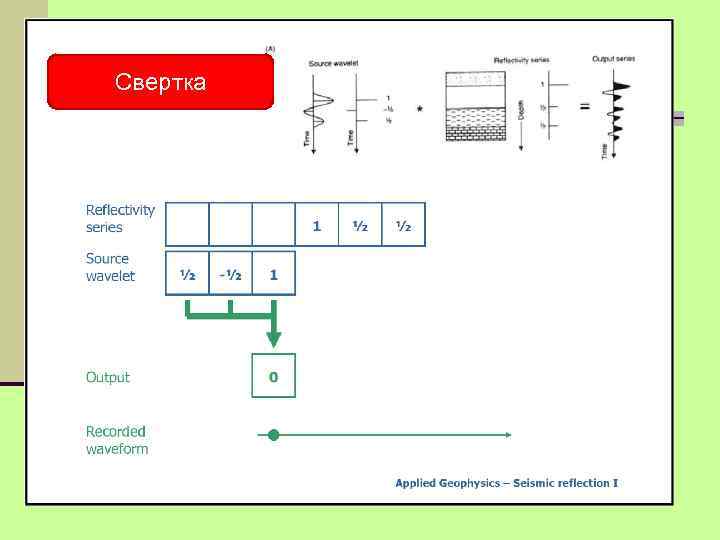

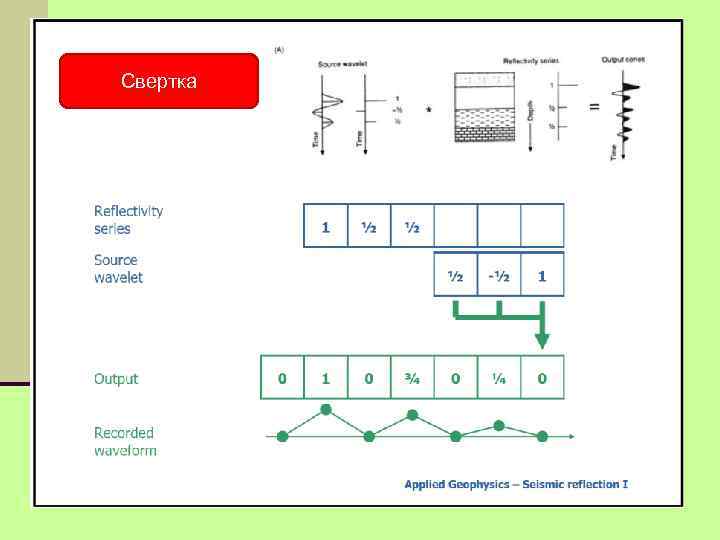

Cвертка

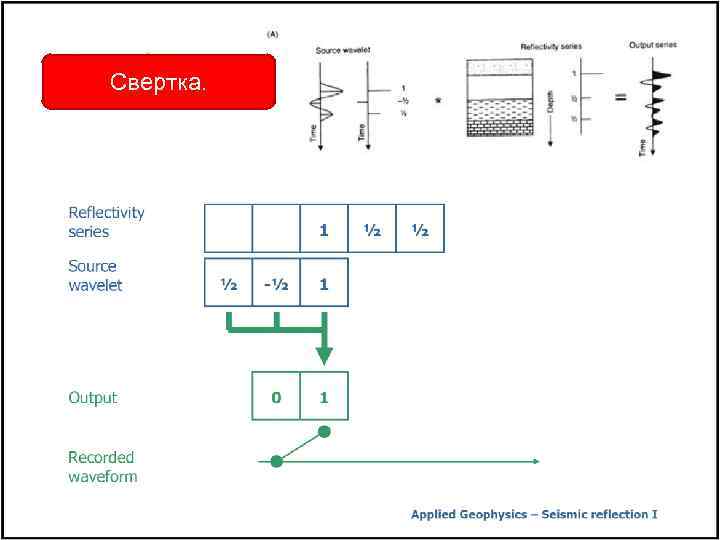

Cвертка.

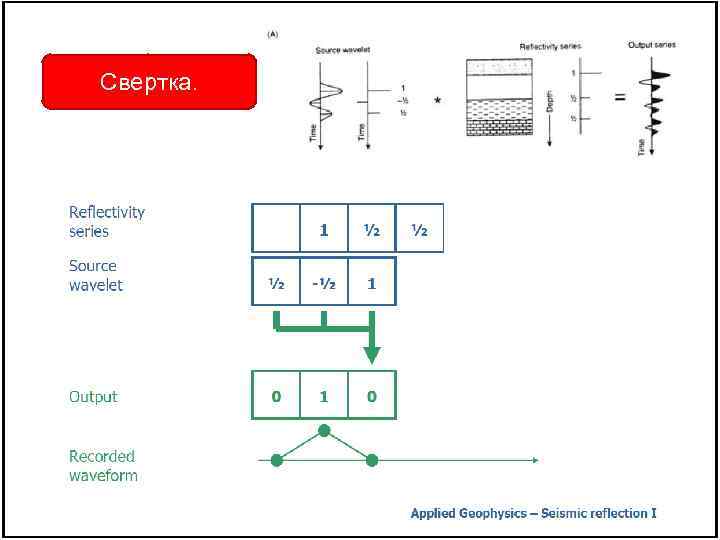

Cвертка.

Cвертка

Выборка ОПВ Прямая волна Отраженные волны Поверхностная волна

Выборка ОСТ (ОГТ)

Выборка ОСТ Прямая волна Отраженные волны

Годограф отраженной волны. Кинематическая поправка В случае одной горизонтальной границы, годограф отраженной волны имеет вид: или Годограф отраженной волны представляет из себя гиперболу. Исследование времен прихода волн в чистом виде относится в сейсморазведке к кинематической задаче.

Годограф отраженной волны для слоистой среды. Когда расстановка приборов короткая то годограф отраженной волны все еще является гиперболой.

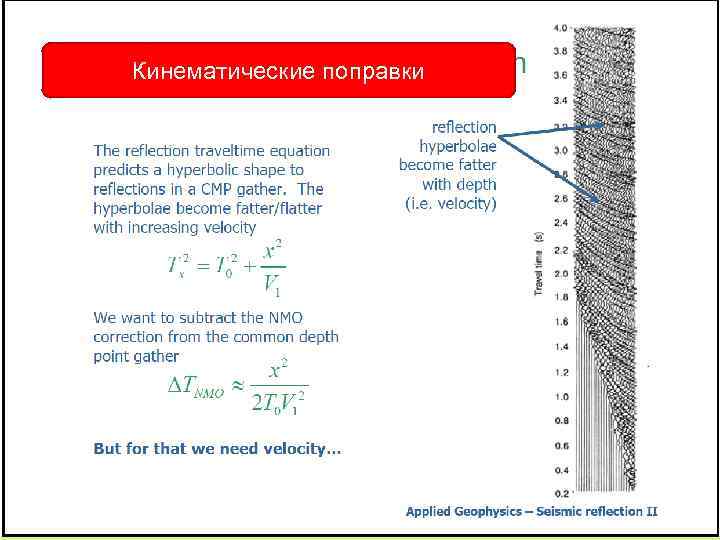

Кинематические поправки

Построение скоростной модели среды

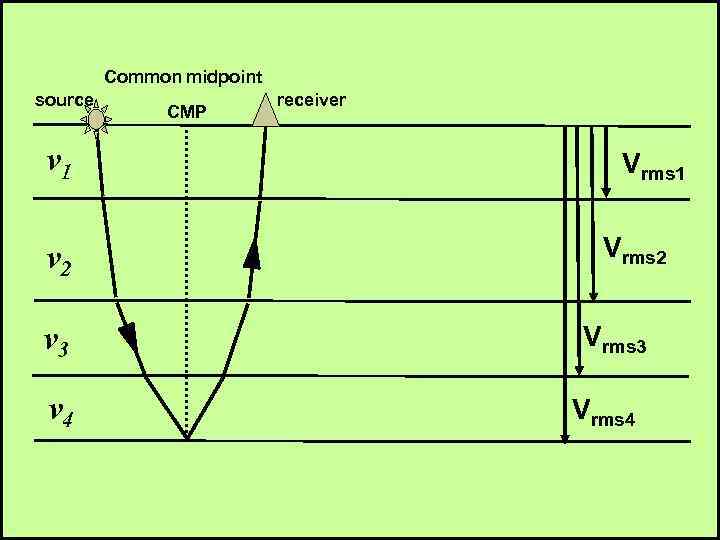

Common midpoint source v 1 v 2 v 3 v 4 CMP receiver Vrms 1 Vrms 2 Vrms 3 Vrms 4

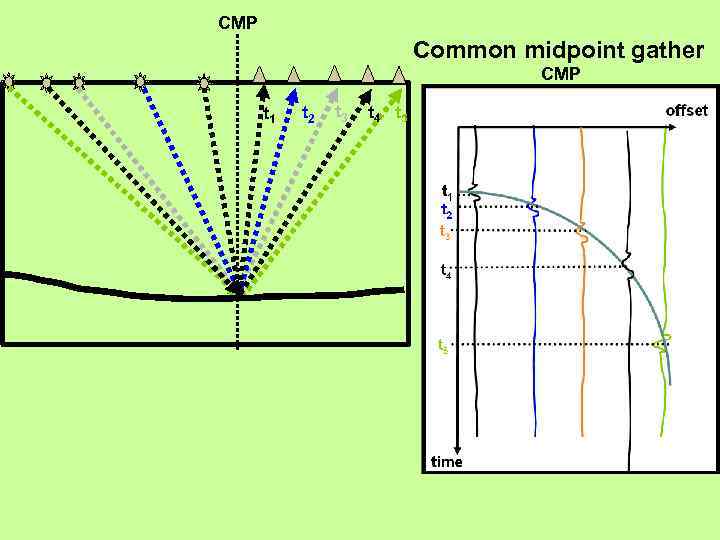

CMP Common midpoint gather CMP t 1 t 2 t 3 t 4 t 5

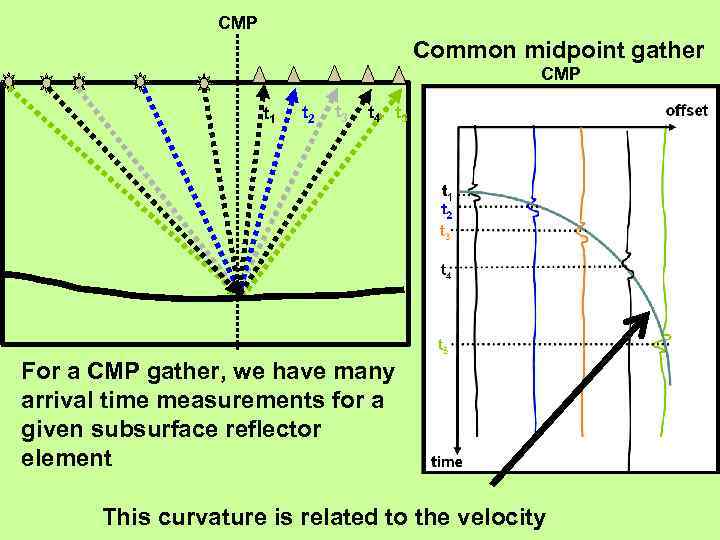

CMP Common midpoint gather CMP t 1 t 2 t 3 t 4 t 5 For a CMP gather, we have many arrival time measurements for a given subsurface reflector element This curvature is related to the velocity

n To estimate velocity for flat layers….

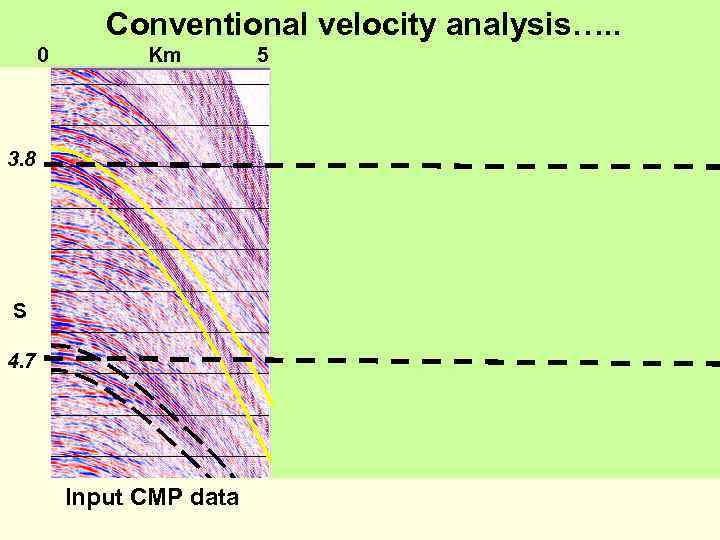

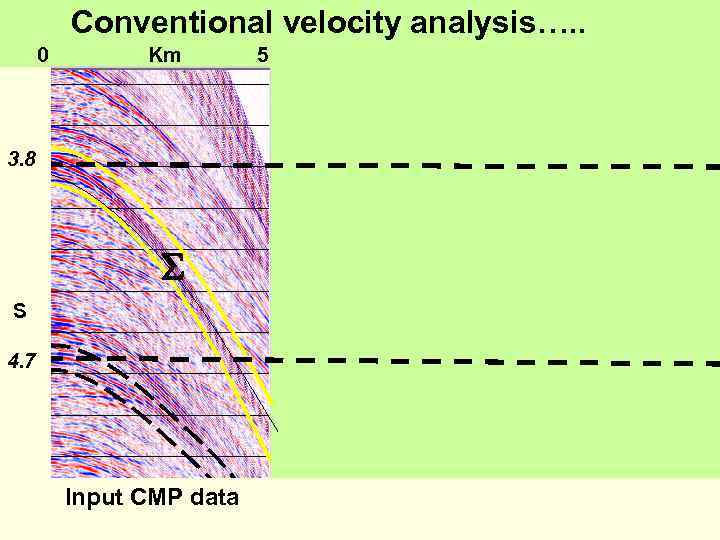

Conventional velocity analysis…. . 0 Km 3. 8 S 4. 7 Input CMP data 5

Conventional velocity analysis…. . 0 Km 3. 8 S 4. 7 Input CMP data 5

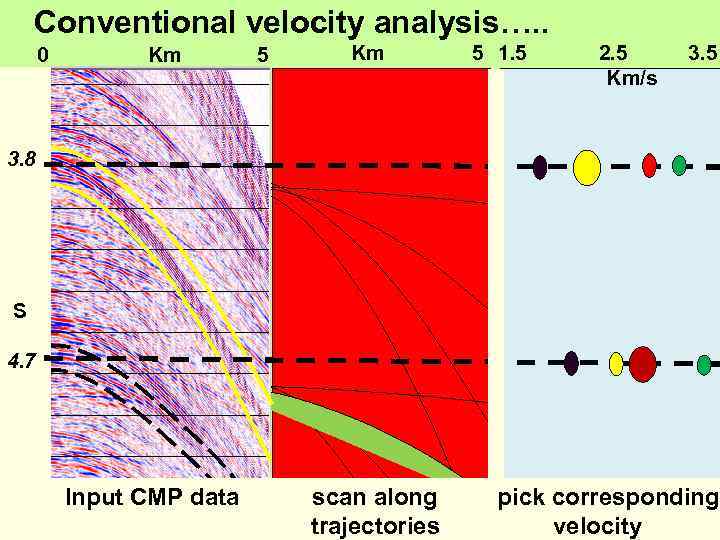

Conventional velocity analysis…. . 0 Km 5 1. 5 2. 5 Km/s 3. 5 3. 8 S 4. 7 Input CMP data scan along trajectories pick corresponding velocity

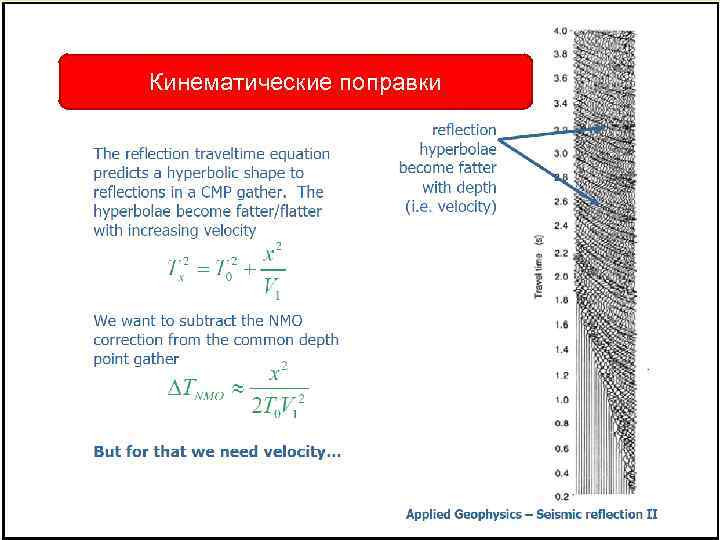

Кинематические поправки

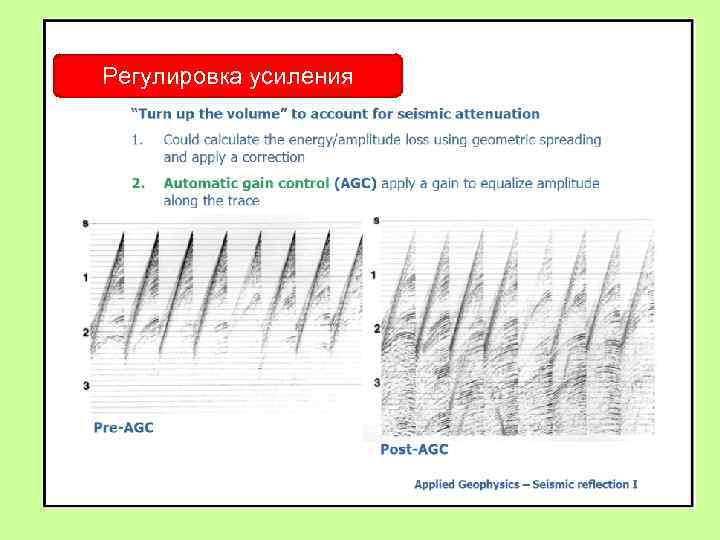

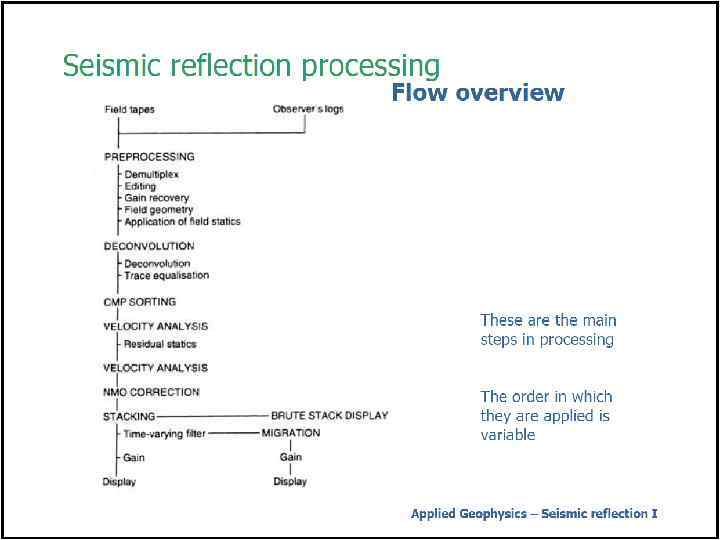

Регулировка усиления

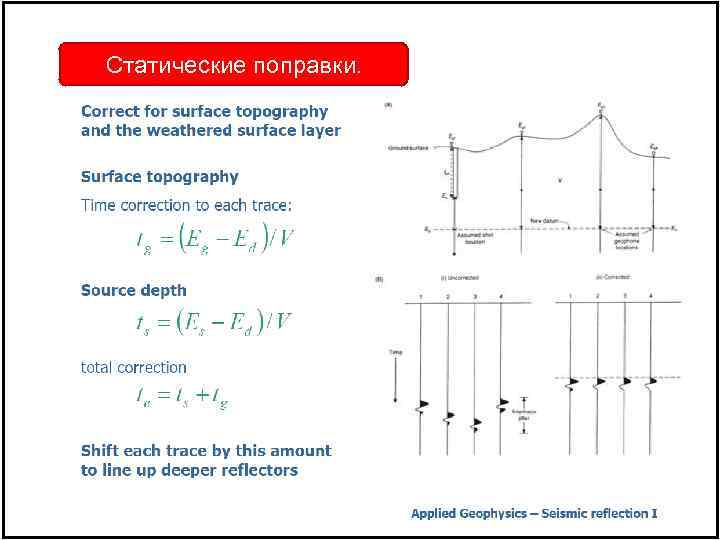

Статические поправки.

Статические поправки
