Метод откачки, перекачки нефти, в период плановых и аварийных работ. Применение стеклопластиковой трубы с клиновидной БРС Автор: слесарь ТУ УРНМТО БПО АНУ Николаев А. О.

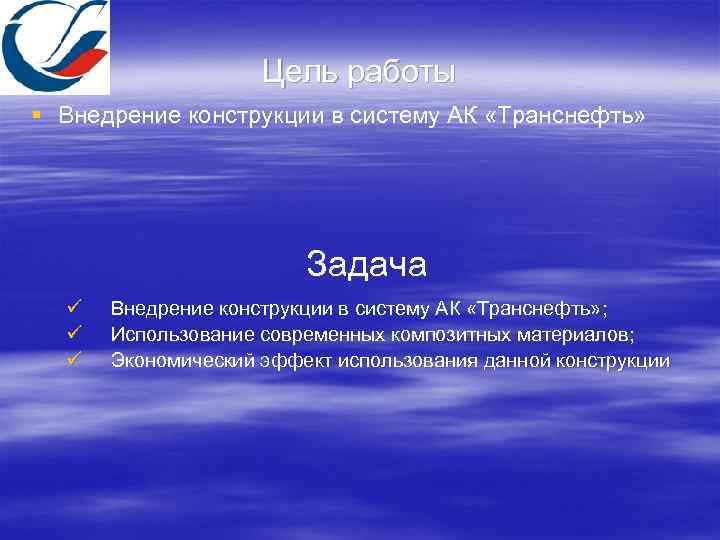

Цель работы § Внедрение конструкции в систему АК «Транснефть» Задача ü ü ü Внедрение конструкции в систему АК «Транснефть» ; Использование современных композитных материалов; Экономический эффект использования данной конструкции

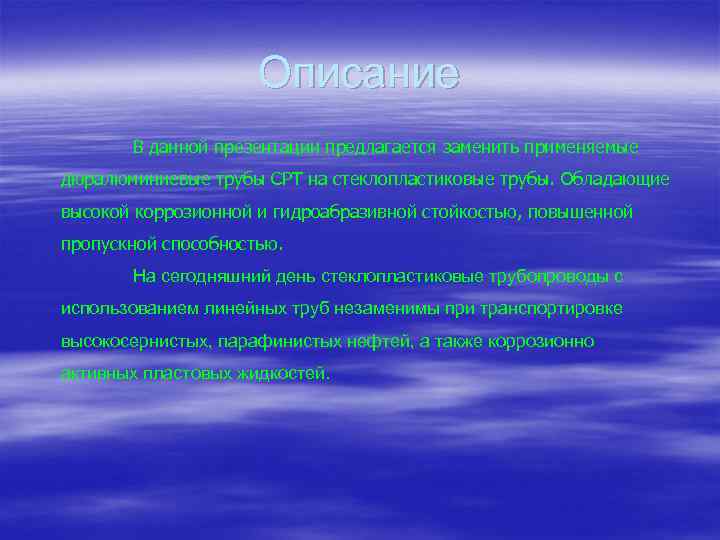

Описание В данной презентации предлагается заменить применяемые дюралюминиевые трубы СРТ на стеклопластиковые трубы. Обладающие высокой коррозионной и гидроабразивной стойкостью, повышенной пропускной способностью. На сегодняшний день стеклопластиковые трубопроводы с использованием линейных труб незаменимы при транспортировке высокосернистых, парафинистых нефтей, а также коррозионно активных пластовых жидкостей.

Стеклопластиковая высоконапорная труба

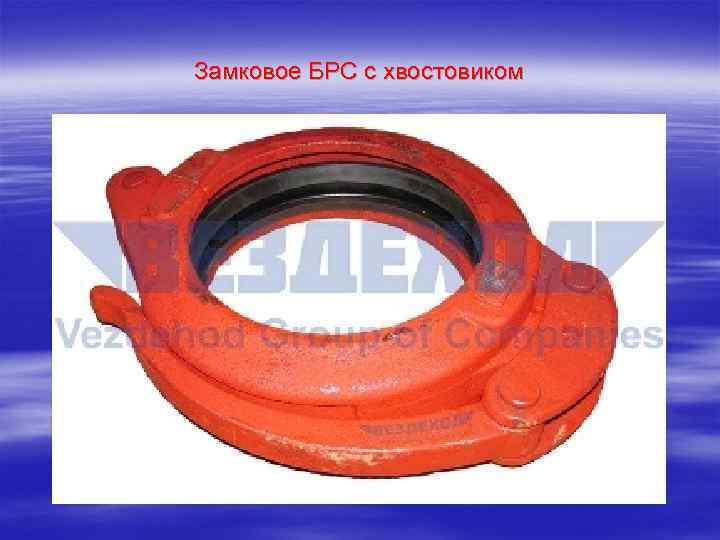

Замковое БРС с хвостовиком

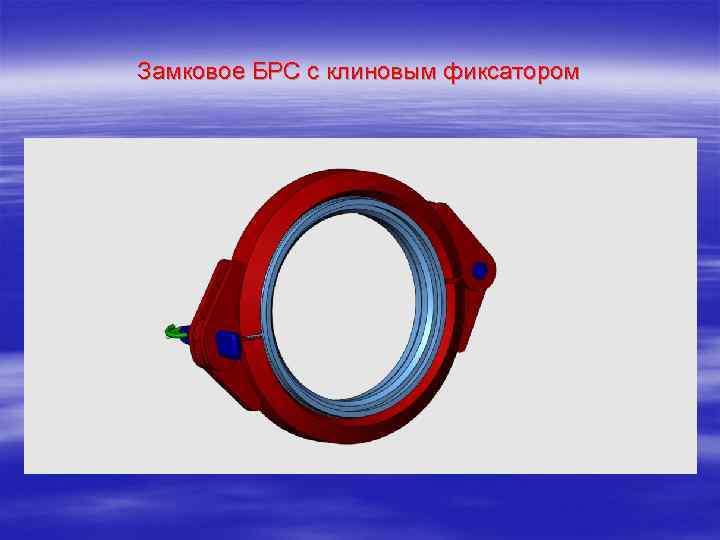

Замковое БРС с клиновым фиксатором

Данные “быстро разборные соединения” применяются для быстрого соединения и разъединения трубопроводов, наиболее легкого присоединения трубопроводной арматуры и другого технологического оборудования. Конструкция быстроразъёмных соединений позволяет значительно ускорить и облегчить процессы монтажа и демонтажа трубопроводов. Быстро разборные соединения БРС изготавливаемые нашим предприятием используются для быстрого без болтового соединения и разъединения стальных и полиэтиленовых трубопроводов в магистралях. Что позволяет быстро и удобно монтировать и демонтировать стальные и пластиковые трубы. Соединение БРС может является составной частью металлических сборно-разборных трубопроводов, а так же полевых магистральных трубопроводов и позволяет сократить расходы на монтаж труб (не требуется сварка), а также позволяет оперативно прокладывать трубы через всевозможные препятствия - водоемы, овраги, скалы, в любой момент разобрать его и передислоцировать на другой участок.

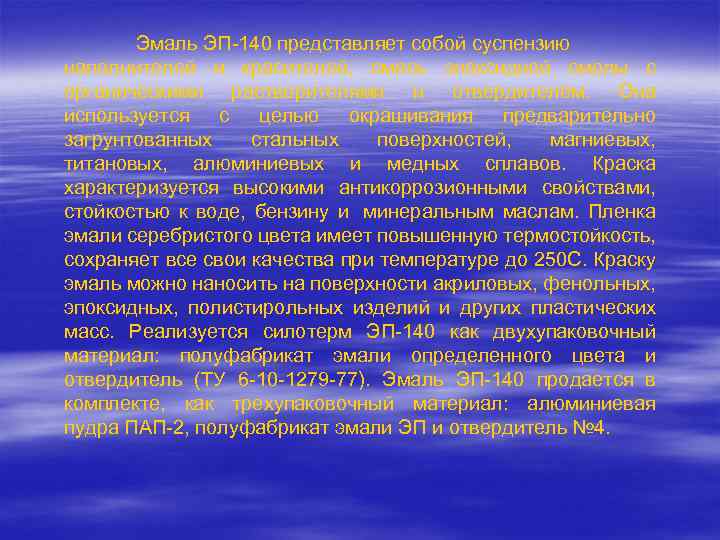

Эмаль ЭП-140 представляет собой суспензию наполнителей и красителей, смесь эпоксидной смолы с органическими растворителями и отвердителем. Она используется с целью окрашивания предварительно загрунтованных стальных поверхностей, магниевых, титановых, алюминиевых и медных сплавов. Краска характеризуется высокими антикоррозионными свойствами, стойкостью к воде, бензину и минеральным маслам. Пленка эмали серебристого цвета имеет повышенную термостойкость, сохраняет все свои качества при температуре до 250 С. Краску эмаль можно наносить на поверхности акриловых, фенольных, эпоксидных, полистирольных изделий и других пластических масс. Реализуется силотерм ЭП-140 как двухупаковочный материал: полуфабрикат эмали определенного цвета и отвердитель (ТУ 6 -10 -1279 -77). Эмаль ЭП-140 продается в комплекте, как трехупаковочный материал: алюминиевая пудра ПАП-2, полуфабрикат эмали ЭП и отвердитель № 4.

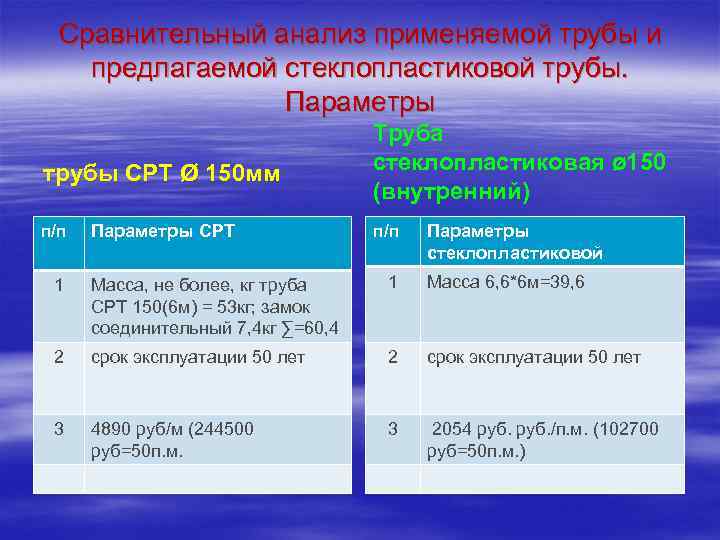

Сравнительный анализ применяемой трубы и предлагаемой стеклопластиковой трубы. Параметры трубы СРТ Ø 150 мм п/п Параметры СРТ Труба стеклопластиковая ø 150 (внутренний) п/п Параметры стеклопластиковой 1 Масса, не более, кг труба CРТ 150(6 м) = 53 кг; замок соединительный 7, 4 кг ∑=60, 4 1 Масса 6, 6*6 м=39, 6 2 срок эксплуатации 50 лет 3 4890 руб/м (244500 руб=50 п. м. 3 2054 руб. /п. м. (102700 руб=50 п. м. )

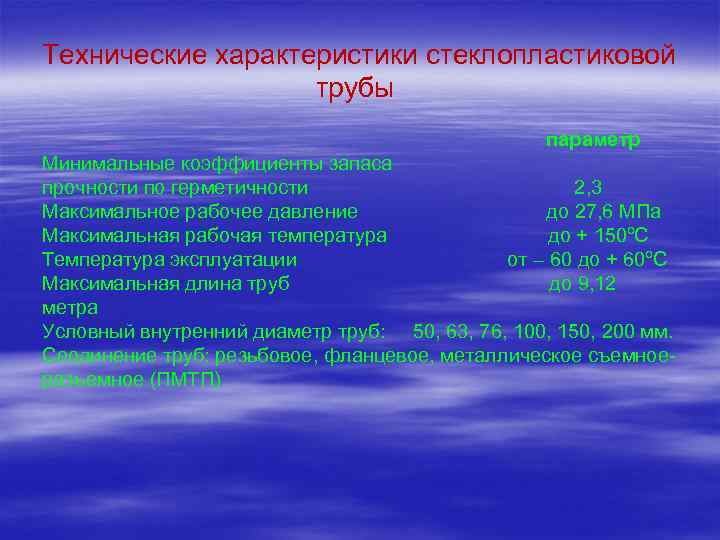

Технические характеристики стеклопластиковой трубы параметр Минимальные коэффициенты запаса прочности по герметичности 2, 3 Максимальное рабочее давление до 27, 6 МПа Максимальная рабочая температура до + 150ºС Температура эксплуатации от – 60 до + 60ºС Максимальная длина труб до 9, 12 метра Условный внутренний диаметр труб: 50, 63, 76, 100, 150, 200 мм. Сеодинение труб: резьбовое, фланцевое, металлическое съемноеразъемное (ПМТП).

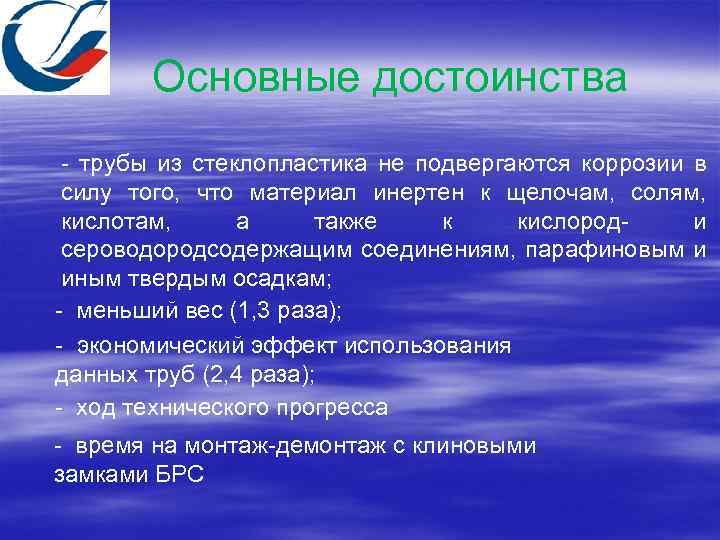

Основные достоинства - трубы из стеклопластика не подвергаются коррозии в силу того, что материал инертен к щелочам, солям, кислотам, а также к кислород- и сероводородсодержащим соединениям, парафиновым и иным твердым осадкам; - меньший вес (1, 3 раза); - - экономический эффект использования - данных труб (2, 4 раза); - ход технического прогресса - - время на монтаж-демонтаж с клиновыми - замками БРС

Благодарю за внимание!
