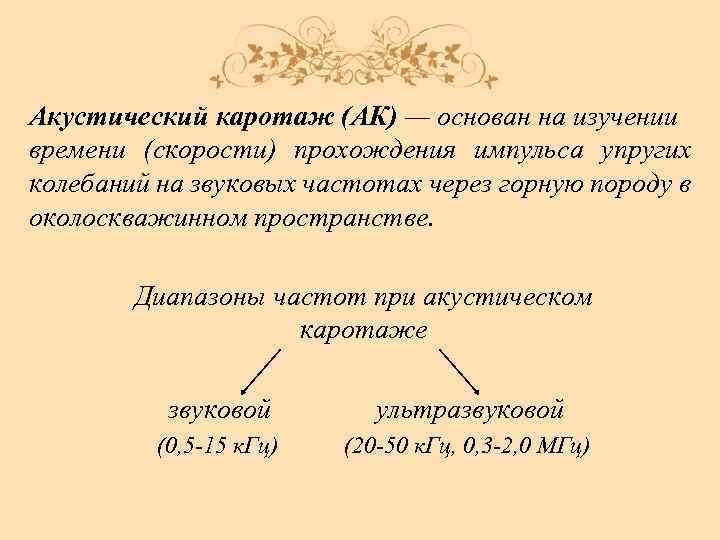

Акустический каротаж (АК) — основан на изучении времени (скорости) прохождения импульса упругих колебаний на звуковых частотах через горную породу в околоскважинном пространстве. Диапазоны частот при акустическом каротаже звуковой ультразвуковой (0, 5 -15 к. Гц) (20 -50 к. Гц, 0, 3 -2, 0 МГц)

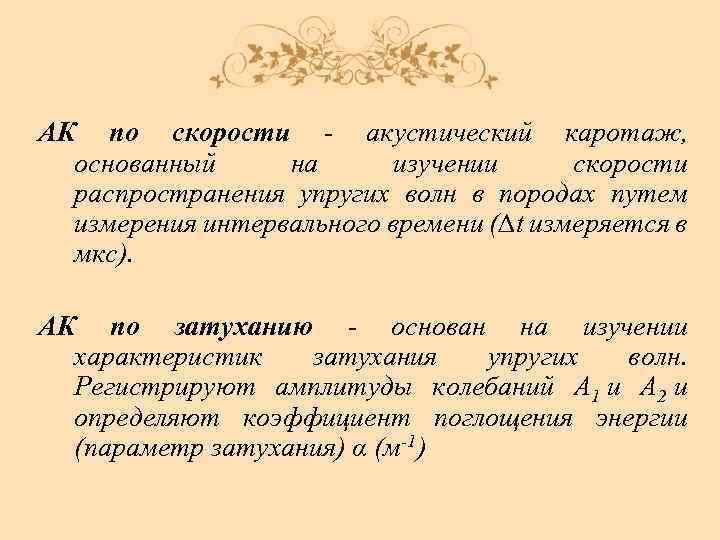

АК по скорости - акустический каротаж, основанный на изучении скорости распространения упругих волн в породах путем измерения интервального времени (∆t измеряется в мкс). АК по затуханию - основан на изучении характеристик затухания упругих волн. Регистрируют амплитуды колебаний А 1 и А 2 и определяют коэффициент поглощения энергии (параметр затухания) α (м-1)

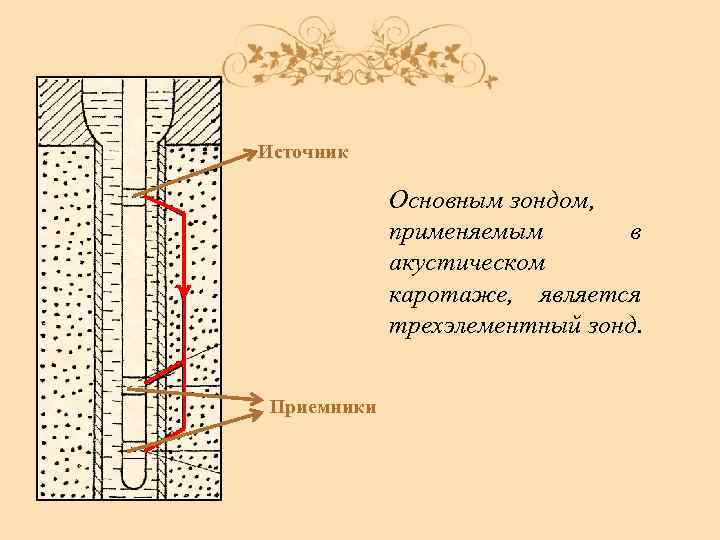

Источник Основным зондом, применяемым в акустическом каротаже, является трехэлементный зонд. Приемники

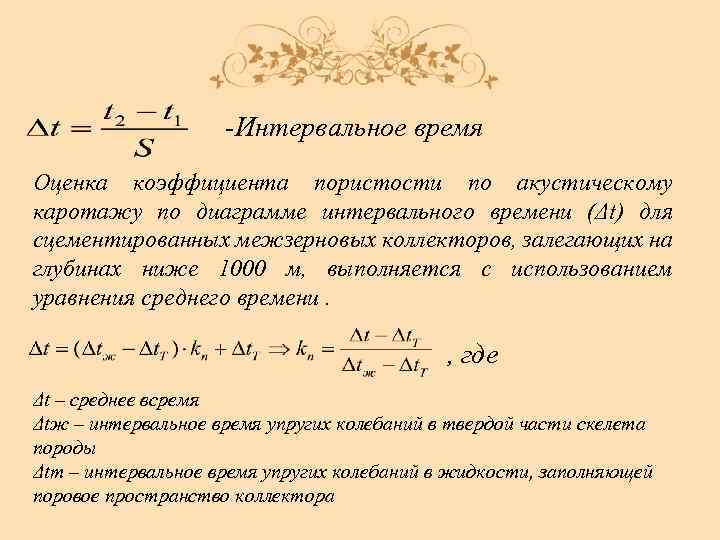

-Интервальное время Оценка коэффициента пористости по акустическому каротажу по диаграмме интервального времени (Δt) для сцементированных межзерновых коллекторов, залегающих на глубинах ниже 1000 м, выполняется с использованием уравнения среднего времени. , где Δt – среднее всремя Δtж – интервальное время упругих колебаний в твердой части скелета породы Δtт – интервальное время упругих колебаний в жидкости, заполняющей поровое пространство коллектора

Первое отклонение ее от положения равновесия называют вступлением волны. Величины максимального отклонения называют амплитудами фаз волны, промежуток времени, разделяющий два соседних максимума или минимума – видимым периодом волны T.

Схема аппаратуры акустического каротажа а - скважинный снаряд; б - кабель; в - наземная аппаратура; 1 - излучатель; 2 - генератор импульса; 3 - акустический изолятор; 4 - приемники; 5 - электронный усилитель; 6 - блок-баланс; 7 - усилитель; 8 - регистратор; 9 - блок питания

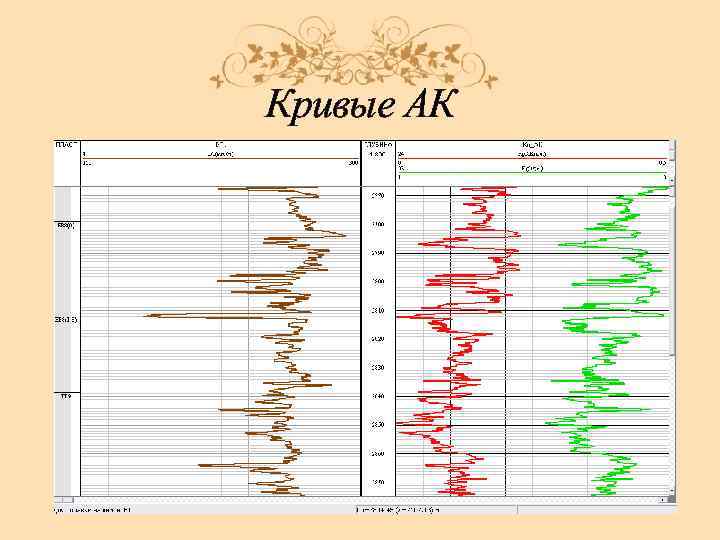

Кривые АК

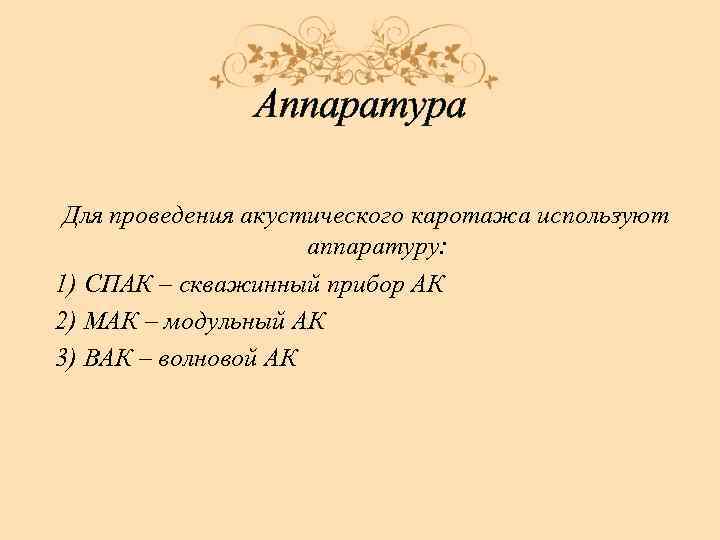

Аппаратура Для проведения акустического каротажа используют аппаратуру: 1) СПАК – скважинный прибор АК 2) МАК – модульный АК 3) ВАК – волновой АК

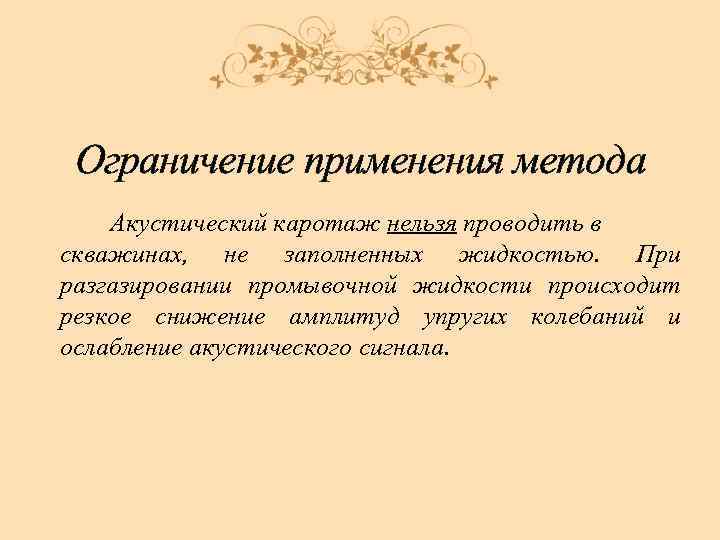

Ограничение применения метода Акустический каротаж нельзя проводить в скважинах, не заполненных жидкостью. При разгазировании промывочной жидкости происходит резкое снижение амплитуд упругих колебаний и ослабление акустического сигнала.

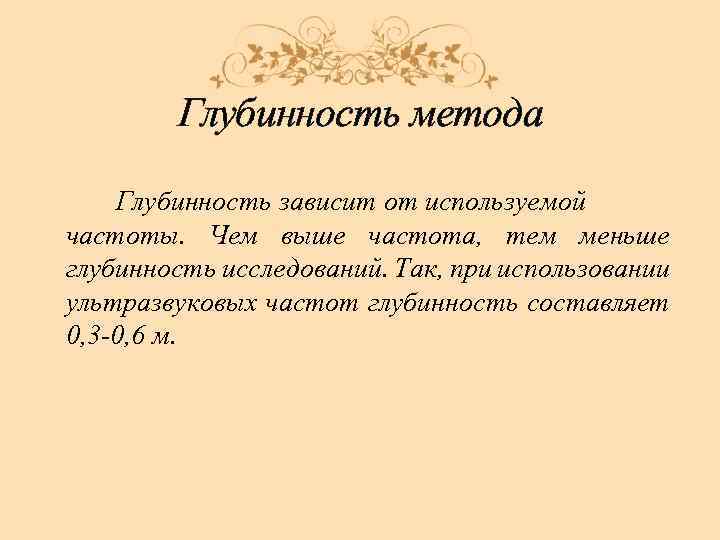

Глубинность метода Глубинность зависит от используемой частоты. Чем выше частота, тем меньше глубинность исследований. Так, при использовании ультразвуковых частот глубинность составляет 0, 3 -0, 6 м.

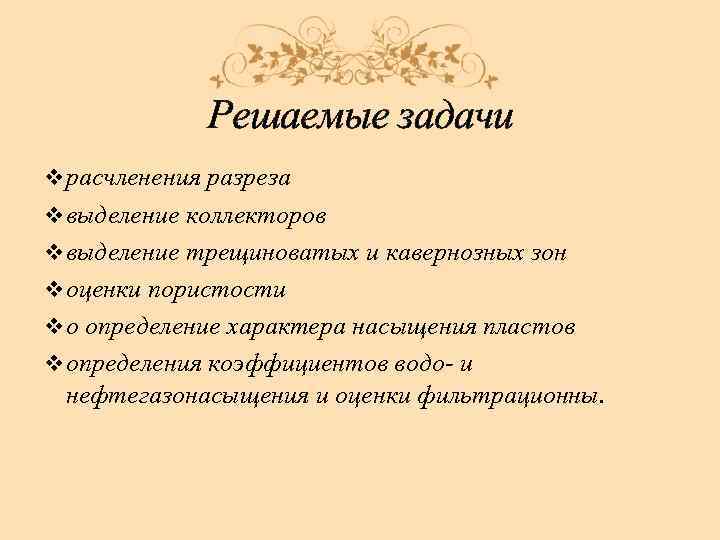

Решаемые задачи v расчленения разреза v выделение коллекторов v выделение трещиноватых и кавернозных зон v оценки пористости v о определение характера насыщения пластов v определения коэффициентов водо- и нефтегазонасыщения и оценки фильтрационны.

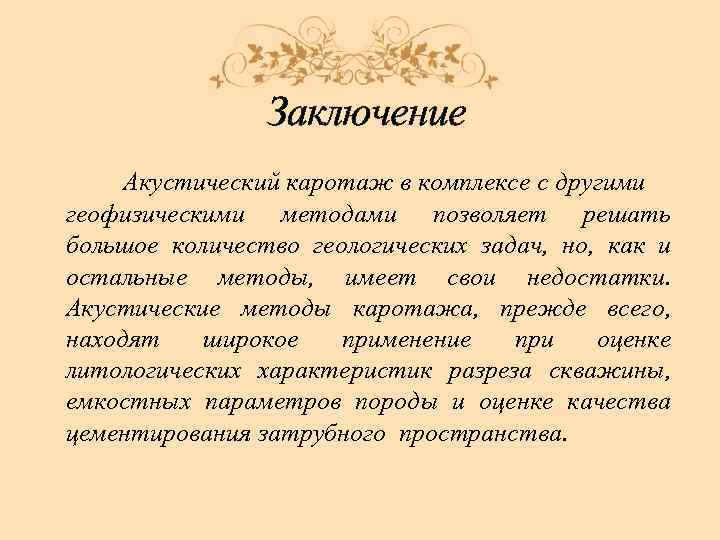

Заключение Акустический каротаж в комплексе с другими геофизическими методами позволяет решать большое количество геологических задач, но, как и остальные методы, имеет свои недостатки. Акустические методы каротажа, прежде всего, находят широкое применение при оценке литологических характеристик разреза скважины, емкостных параметров породы и оценке качества цементирования затрубного пространства.

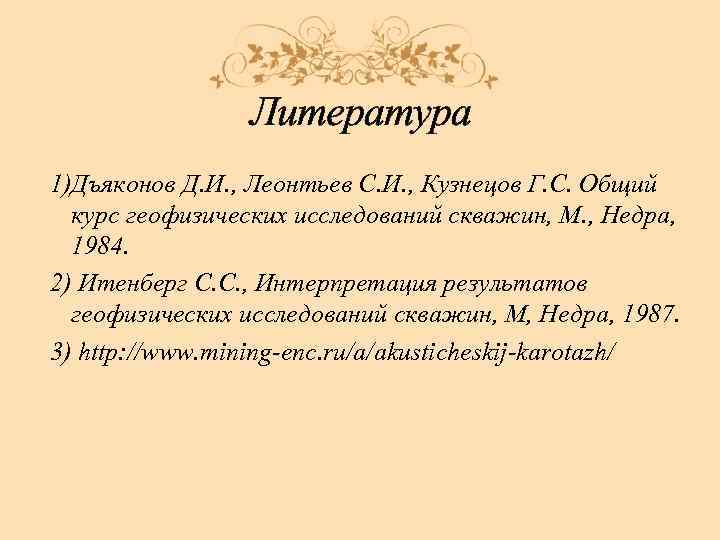

Литература 1)Дъяконов Д. И. , Леонтьев С. И. , Кузнецов Г. С. Общий курс геофизических исследований скважин, М. , Недра, 1984. 2) Итенберг С. С. , Интерпретация результатов геофизических исследований скважин, М, Недра, 1987. 3) http: //www. mining-enc. ru/a/akusticheskij-karotazh/
