>Металл-интерметаллидные композиционные материалы на основе алюминия и титана Металл-интерметаллидные композиционные материалы на основе алюминия и титана

> Введение Схема зависимости цвета Структура стали У 12 сплава от процентного содержания Введение Схема зависимости цвета Структура стали У 12 сплава от процентного содержания золота, меди и серебра.

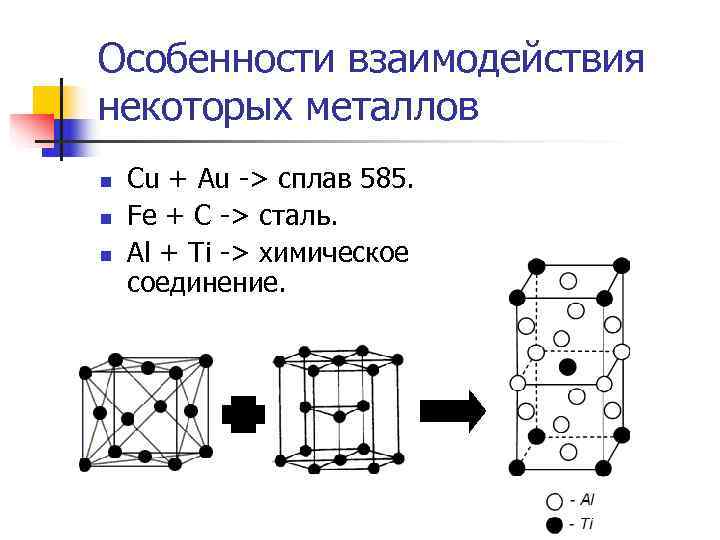

>Особенности взаимодействия некоторых металлов n Cu + Au -> сплав 585. n Особенности взаимодействия некоторых металлов n Cu + Au -> сплав 585. n Fe + C -> сталь. n Al + Ti -> химическое соединение.

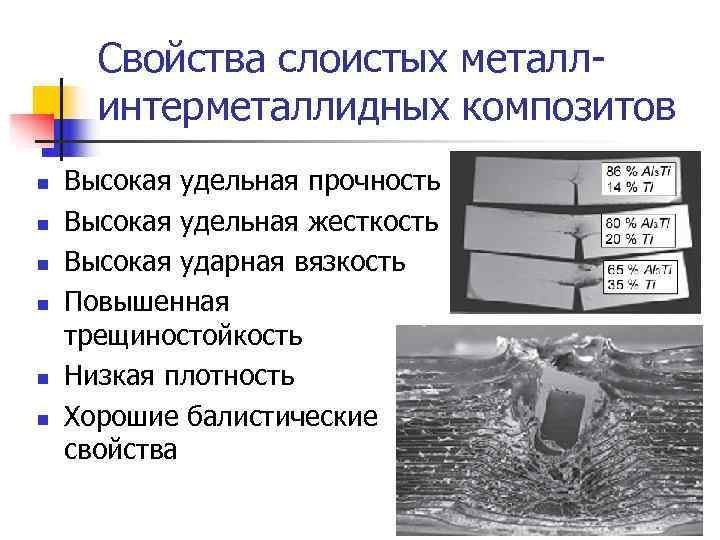

> Свойства слоистых металл- интерметаллидных композитов n Высокая удельная прочность n Свойства слоистых металл- интерметаллидных композитов n Высокая удельная прочность n Высокая удельная жесткость n Высокая ударная вязкость n Повышенная трещиностойкость n Низкая плотность n Хорошие балистические свойства

>Область применения слоистых материалов типа «металл - интерметаллид» Область применения слоистых материалов типа «металл - интерметаллид»

> Способы получения металл- интерметаллидных композиционных материалов Диффузионная Сварка взрывом + отжиг Способы получения металл- интерметаллидных композиционных материалов Диффузионная Сварка взрывом + отжиг сварка

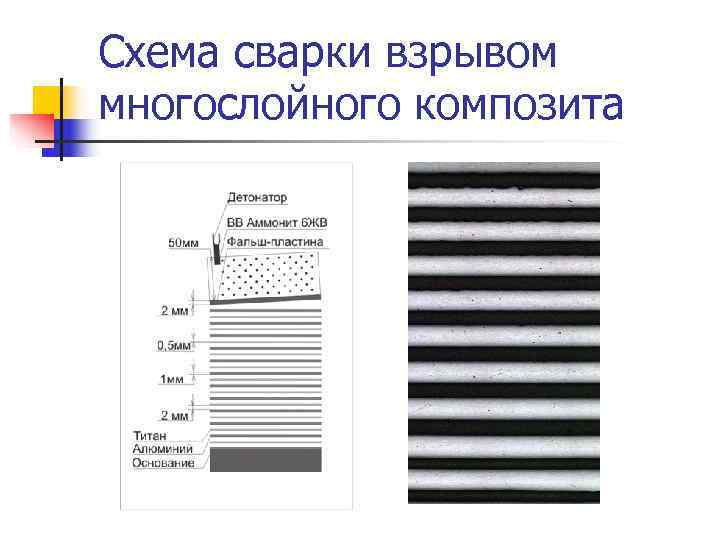

>Схема сварки взрывом многослойного композита Схема сварки взрывом многослойного композита

> Исследование волнообразования и структуры сварных швов Верхние сварные швы после сварки Исследование волнообразования и структуры сварных швов Верхние сварные швы после сварки взрывом Нижние сварные швы после сварки взрывом

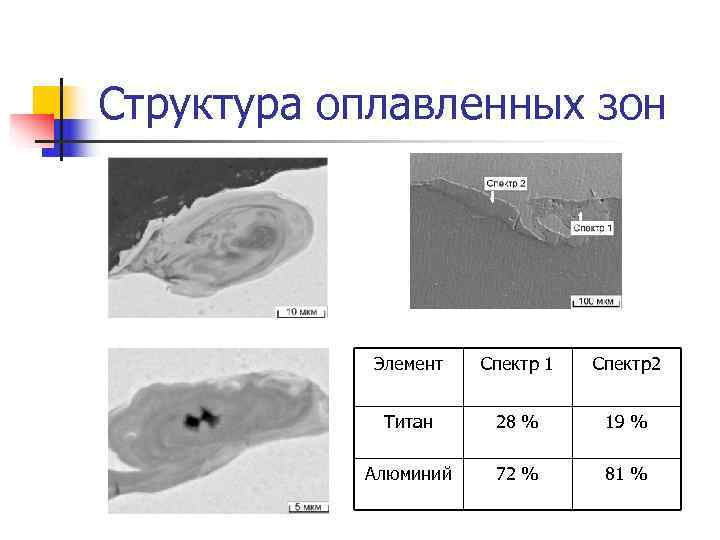

>Структура оплавленных зон Элемент Спектр 1 Спектр2 Структура оплавленных зон Элемент Спектр 1 Спектр2 Титан 28 % 19 % Алюминий 72 % 81 %

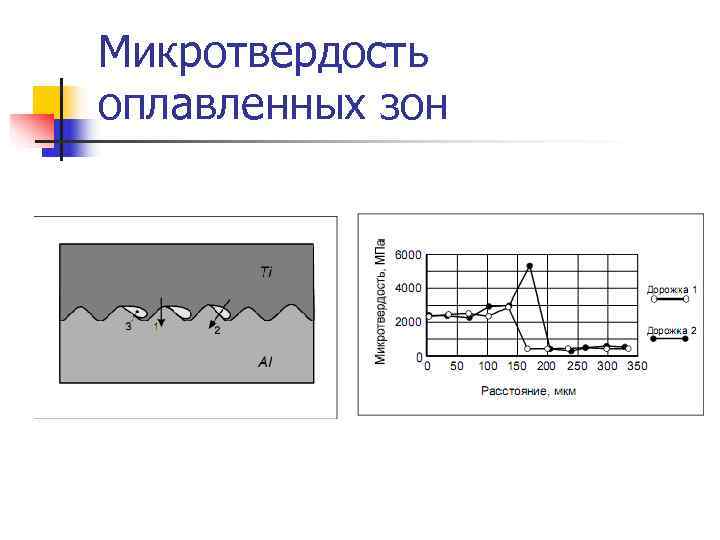

>Микротвердость оплавленных зон Микротвердость оплавленных зон

>Процесс образования интерметаллида Процесс образования интерметаллида

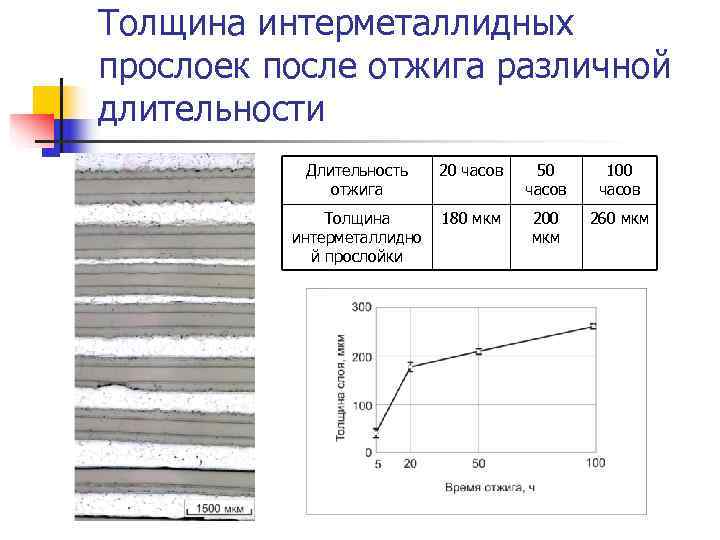

>Толщина интерметаллидных прослоек после отжига различной длительности Длительность 20 часов 50 Толщина интерметаллидных прослоек после отжига различной длительности Длительность 20 часов 50 100 отжига часов Толщина 180 мкм 200 260 мкм интерметаллидно мкм й прослойки

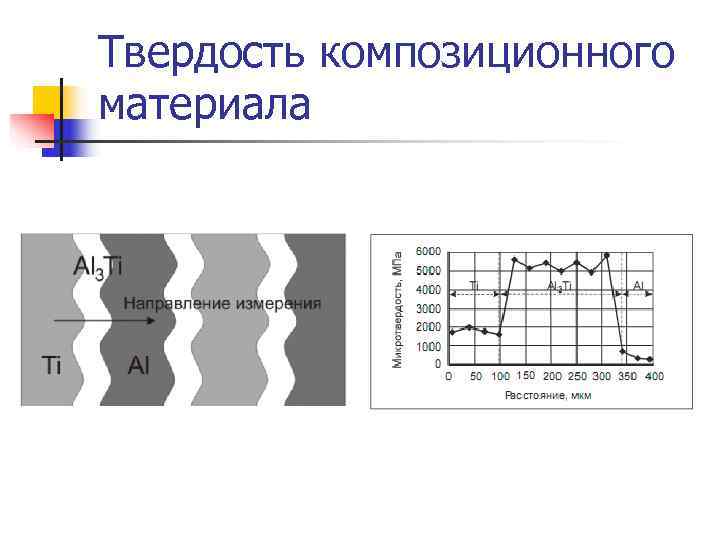

>Твердость композиционного материала Твердость композиционного материала

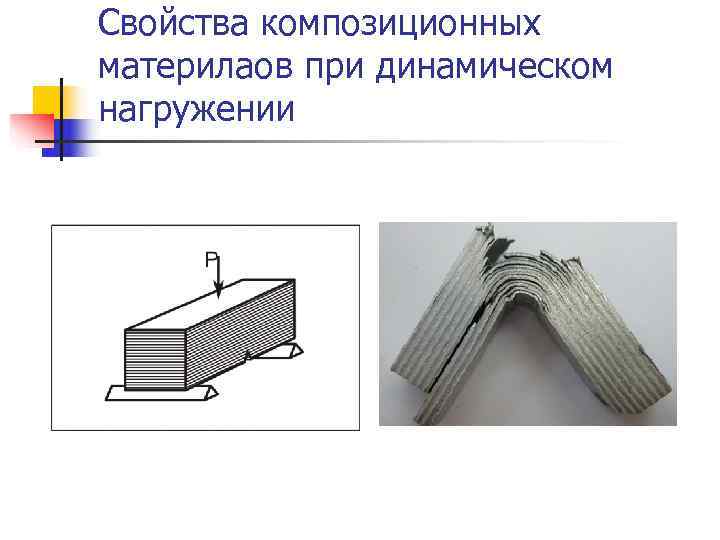

>Свойства композиционных материлаов при динамическом нагружении Свойства композиционных материлаов при динамическом нагружении

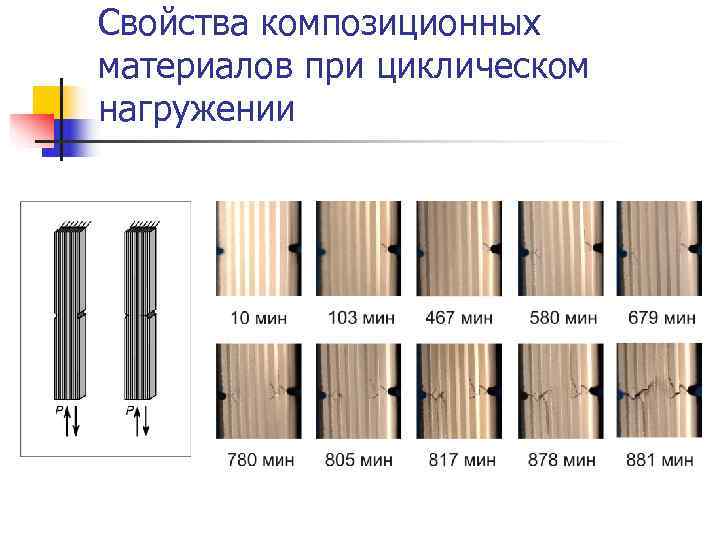

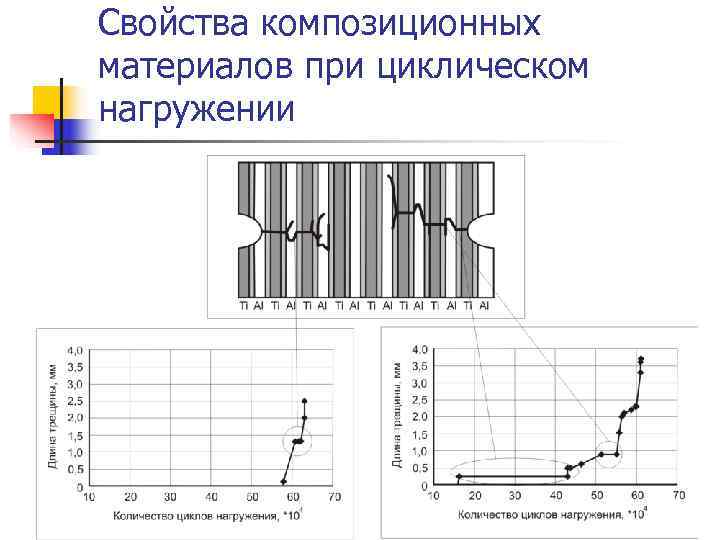

>Свойства композиционных материалов при циклическом нагружении Свойства композиционных материалов при циклическом нагружении

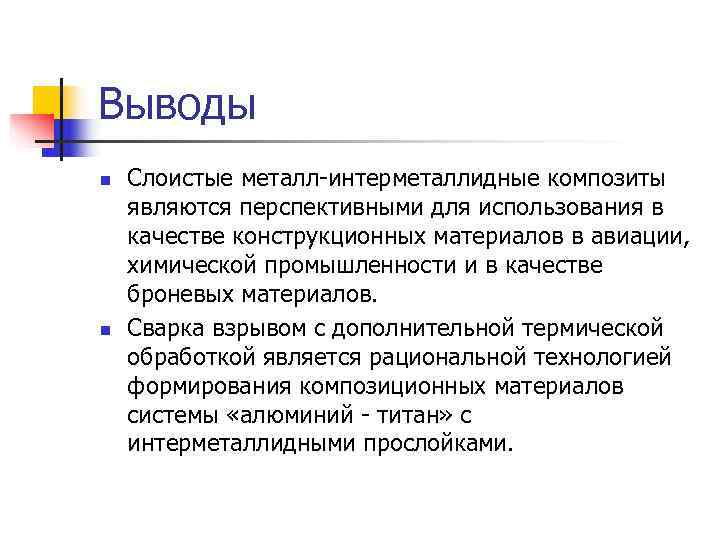

>Выводы n Слоистые металл-интерметаллидные композиты являются перспективными для использования в качестве конструкционных материалов Выводы n Слоистые металл-интерметаллидные композиты являются перспективными для использования в качестве конструкционных материалов в авиации, химической промышленности и в качестве броневых материалов. n Сварка взрывом с дополнительной термической обработкой является рациональной технологией формирования композиционных материалов системы «алюминий - титан» с интерметаллидными прослойками.
