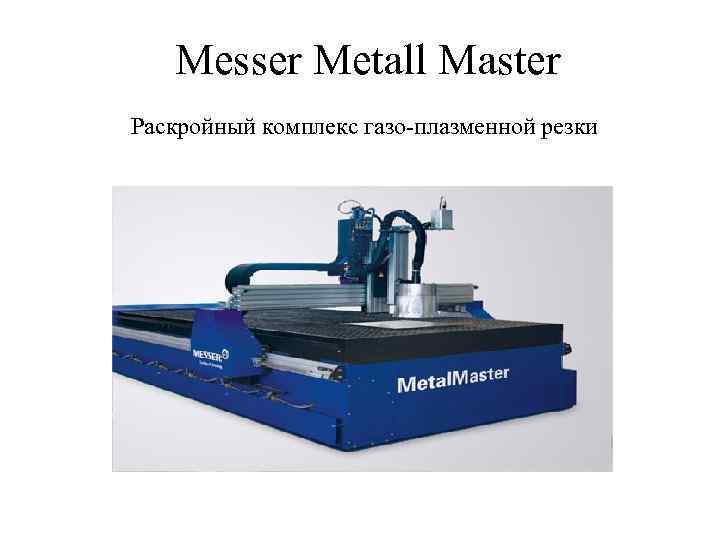

Мesser Metall Master Раскройный комплекс газо-плазменной резки

Мesser Metall Master Раскройный комплекс газо-плазменной резки

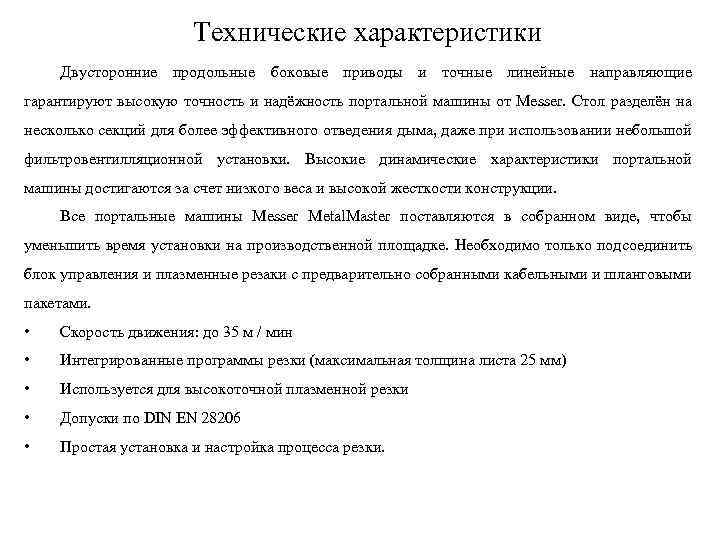

Технические характеристики Двусторонние продольные боковые приводы и точные линейные направляющие гарантируют высокую точность и надёжность портальной машины от Messer. Стол разделён на несколько секций для более эффективного отведения дыма, даже при использовании небольшой фильтровентилляционной установки. Высокие динамические характеристики портальной машины достигаются за счет низкого веса и высокой жесткости конструкции. Все портальные машины Messer Metal. Master поставляются в собранном виде, чтобы уменьшить время установки на производственной площадке. Необходимо только подсоединить блок управления и плазменные резаки с предварительно собранными кабельными и шланговыми пакетами. • Скорость движения: до 35 м / мин • Интегрированные программы резки (максимальная толщина листа 25 мм) • Используется для высокоточной плазменной резки • Допуски по DIN EN 28206 • Простая установка и настройка процесса резки.

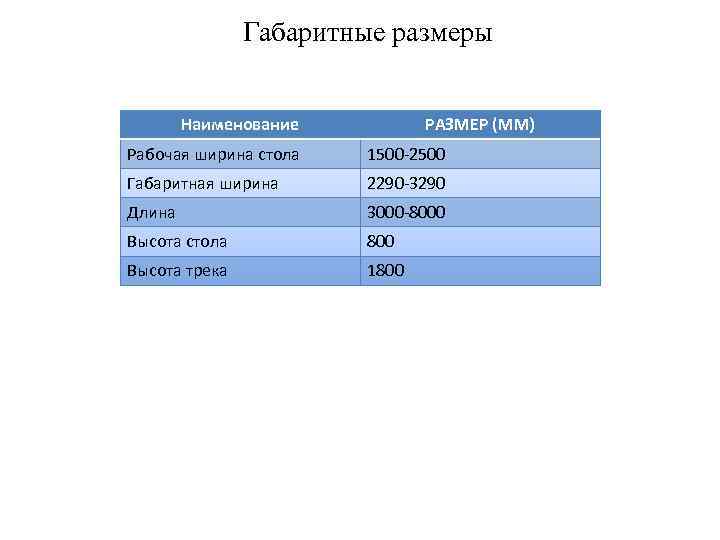

Габаритные размеры Наименование РАЗМЕР (ММ) Рабочая ширина стола 1500 -2500 Габаритная ширина 2290 -3290 Длина 3000 -8000 Высота стола 800 Высота трека 1800

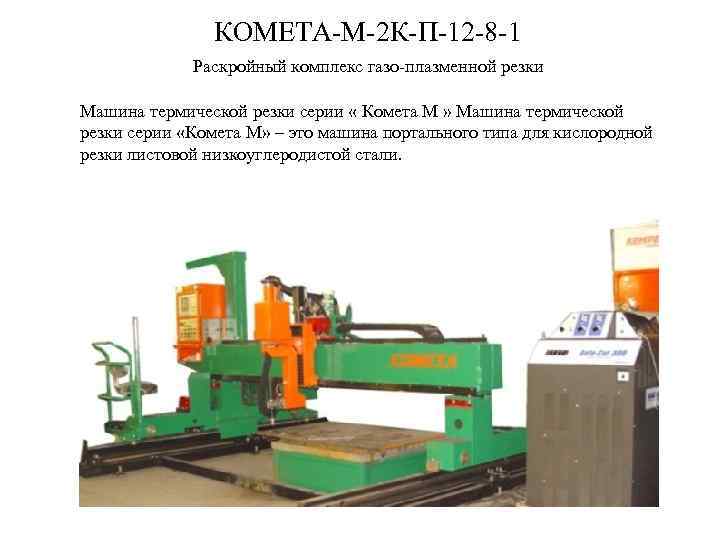

КОМЕТА-М-2 К-П-12 -8 -1 Раскройный комплекс газо-плазменной резки Машина термической резки серии « Комета М » Машина термической резки серии «Комета М» – это машина портального типа для кислородной резки листовой низкоуглеродистой стали.

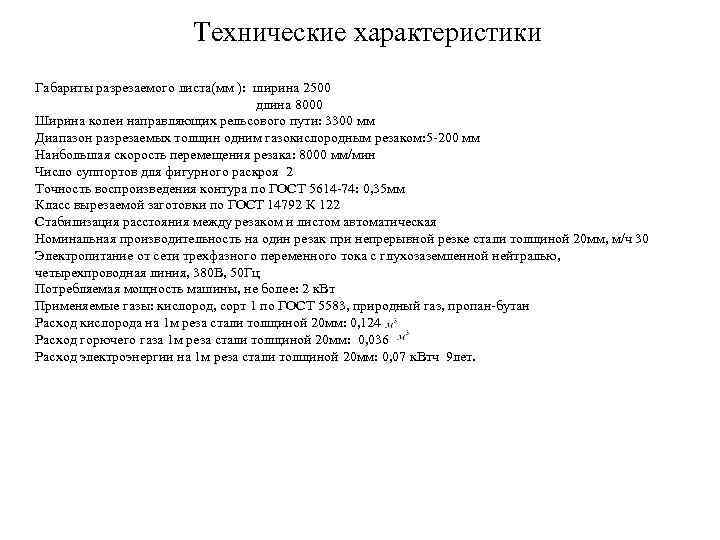

Технические характеристики Габариты разрезаемого листа(мм ): ширина 2500 длина 8000 Ширина колеи направляющих рельсового пути: 3300 мм Диапазон разрезаемых толщин одним газокислородным резаком: 5 -200 мм Наибольшая скорость перемещения резака: 8000 мм/мин Число суппортов для фигурного раскроя 2 Точность воспроизведения контура по ГОСТ 5614 -74: 0, 35 мм Класс вырезаемой заготовки по ГОСТ 14792 К 122 Стабилизация расстояния между резаком и листом автоматическая Номинальная производительность на один резак при непрерывной резке стали толщиной 20 мм, м/ч 30 Электропитание от сети трехфазного переменного тока с глухозаземленной нейтралью, четырехпроводная линия, 380 В, 50 Гц Потребляемая мощность машины, не более: 2 к. Вт Применяемые газы: кислород, сорт 1 по ГОСТ 5583, природный газ, пропан-бутан Расход кислорода на 1 м реза стали толщиной 20 мм: 0, 124 Расход горючего газа 1 м реза стали толщиной 20 мм: 0, 036 Расход электроэнергии на 1 м реза стали толщиной 20 мм: 0, 07 к. Втч 9 лет.

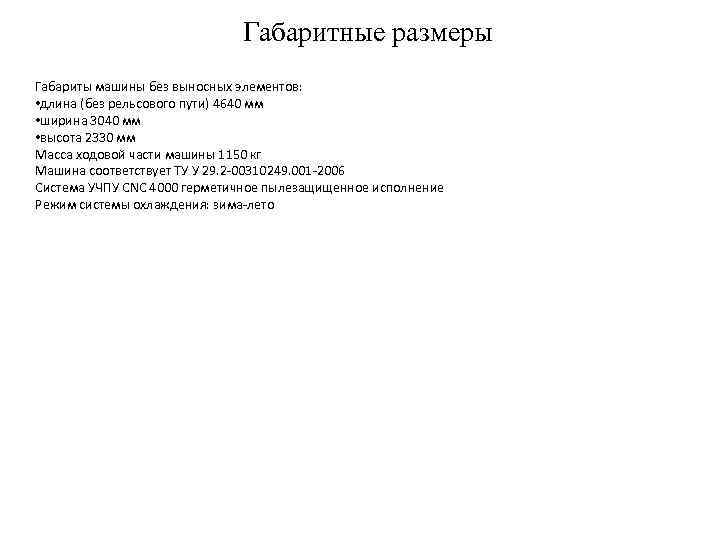

Габаритные размеры Габариты машины без выносных элементов: • длина (без рельсового пути) 4640 мм • ширина 3040 мм • высота 2330 мм Масса ходовой части машины 1150 кг Машина соответствует ТУ У 29. 2 -00310249. 001 -2006 Система УЧПУ CNC 4000 герметичное пылезащищенное исполнение Режим системы охлаждения: зима-лето
