Медведев Трофим Викторович гр тр-10 Техническое обслуживание и

Медведев Трофим Викторович гр. тр-10 «Техническое обслуживание и ремонт радиоэлектронной техники»

Выпускная квалификационная работа Проект модернизации производственной деятельности сервисного центра «Электронгарант» , разработка и осуществление процесса технического обслуживания и ремонта блока питания компьютера.

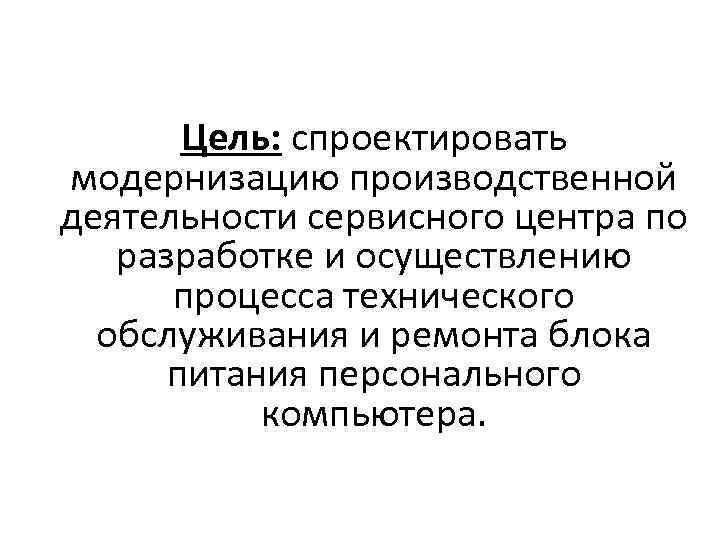

Цель: спроектировать модернизацию производственной деятельности сервисного центра по разработке и осуществлению процесса технического обслуживания и ремонта блока питания персонального компьютера.

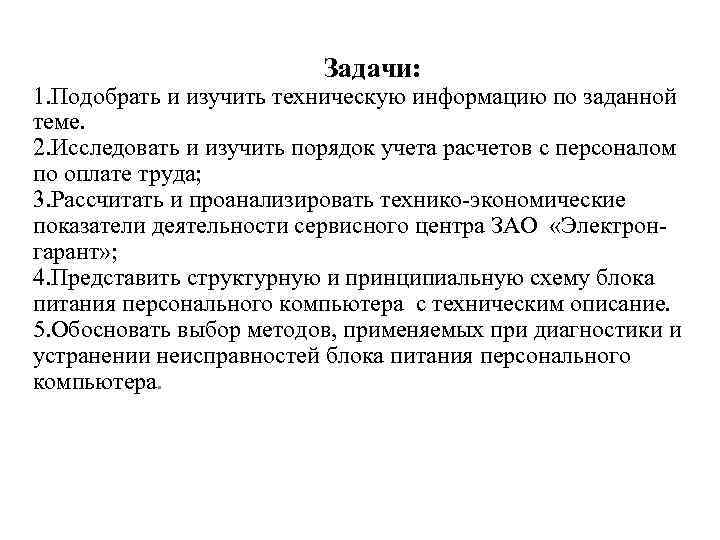

Задачи: 1. Подобрать и изучить техническую информацию по заданной теме. 2. Исследовать и изучить порядок учета расчетов с персоналом по оплате труда; 3. Рассчитать и проанализировать технико-экономические показатели деятельности сервисного центра ЗАО «Электронгарант» ; 4. Представить структурную и принципиальную схему блока питания персонального компьютера с техническим описание. 5. Обосновать выбор методов, применяемых при диагностики и устранении неисправностей блока питания персонального компьютера.

Характеристика и анализ деятельности сервисного центра. Наименование предприятия: сервисный центр по ремонту радиоэлектронной техники ООО «Электрон-гарант» . Место расположение: челябинская область, г. Магнитогорск ул. Ленина 98/1. Вид собственности: частная. Руководитель предприятия: Юскин Герман Сергеевич

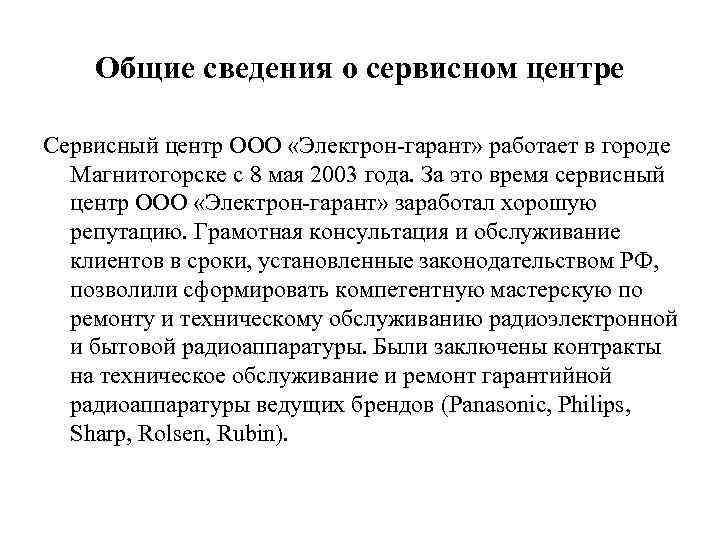

Общие сведения о сервисном центре Сервисный центр ООО «Электрон-гарант» работает в городе Магнитогорске с 8 мая 2003 года. За это время сервисный центр ООО «Электрон-гарант» заработал хорошую репутацию. Грамотная консультация и обслуживание клиентов в сроки, установленные законодательством РФ, позволили сформировать компетентную мастерскую по ремонту и техническому обслуживанию радиоэлектронной и бытовой радиоаппаратуры. Были заключены контракты на техническое обслуживание и ремонт гарантийной радиоаппаратуры ведущих брендов (Panasonic, Philips, Sharp, Rolsen, Rubin).

Организационная структура сервисного центра

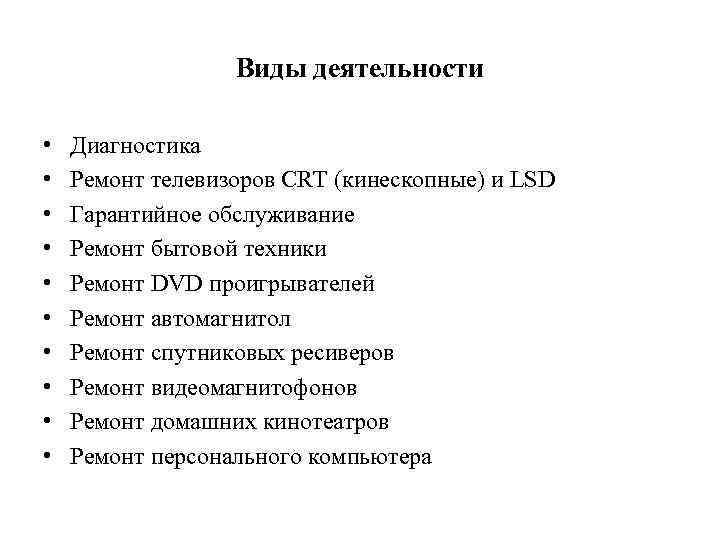

Виды деятельности • • • Диагностика Ремонт телевизоров CRT (кинескопные) и LSD Гарантийное обслуживание Ремонт бытовой техники Ремонт DVD проигрывателей Ремонт автомагнитол Ремонт спутниковых ресиверов Ремонт видеомагнитофонов Ремонт домашних кинотеатров Ремонт персонального компьютера

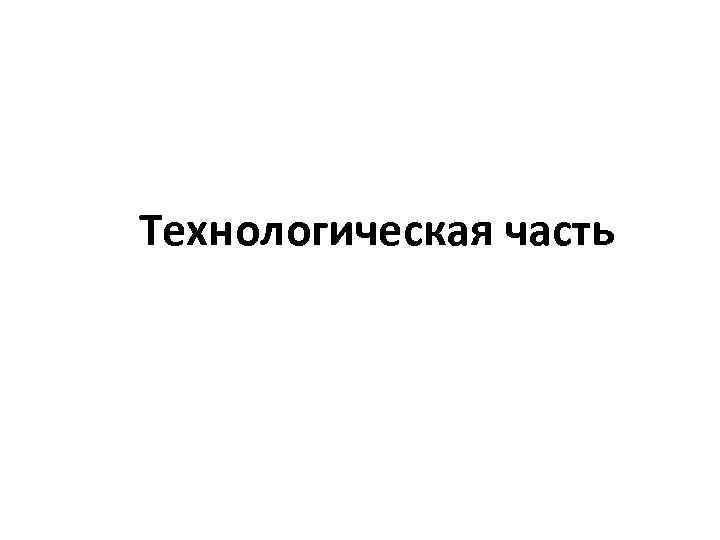

Технологическая часть

Структурная схема системного блока персонального компьютера

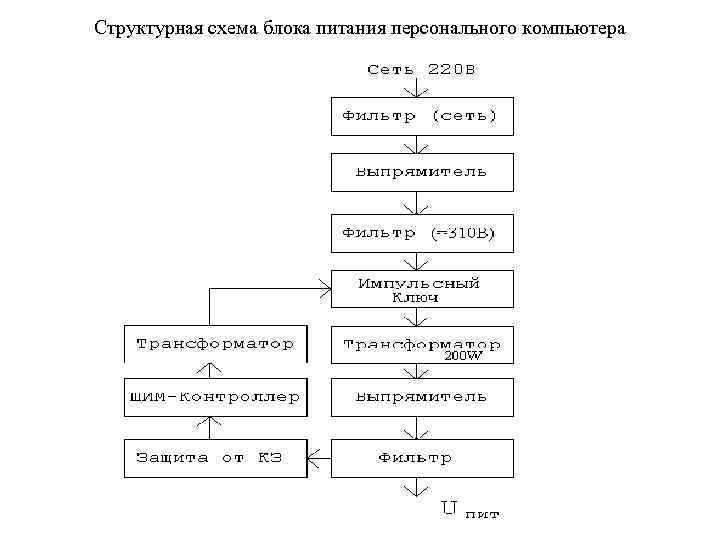

Структурная схема блока питания персонального компьютера

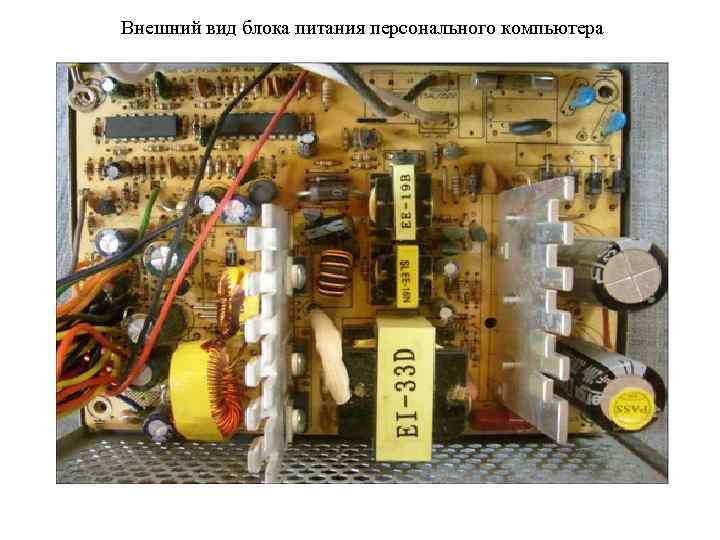

Внешний вид блока питания персонального компьютера

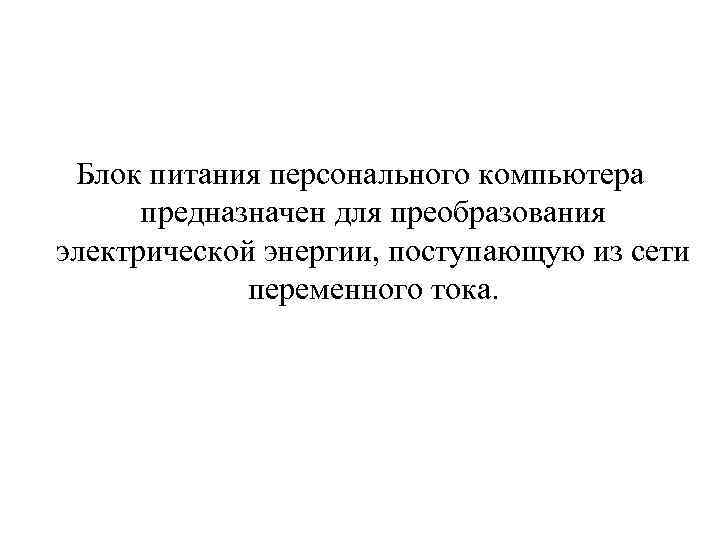

Блок питания персонального компьютера предназначен для преобразования электрической энергии, поступающую из сети переменного тока.

Технические характеристики блока питания персонального компьютера • • Входное напряжение , В. . ……………… 90… 135 В (180… 265 В). Потребляемая мощность , Вт…………. . 250 Вт. Выходные напряжения , В…. . …………+12, +5, -12, +3. 3 В. Потребляемый ток от сети , А……. 1, 13 А. Частота , Гц…………. . …………………. . 48… 63 Гц Диапазон рабочих температур…………. 0… 40 С КПД, не менее……………. . . 65%

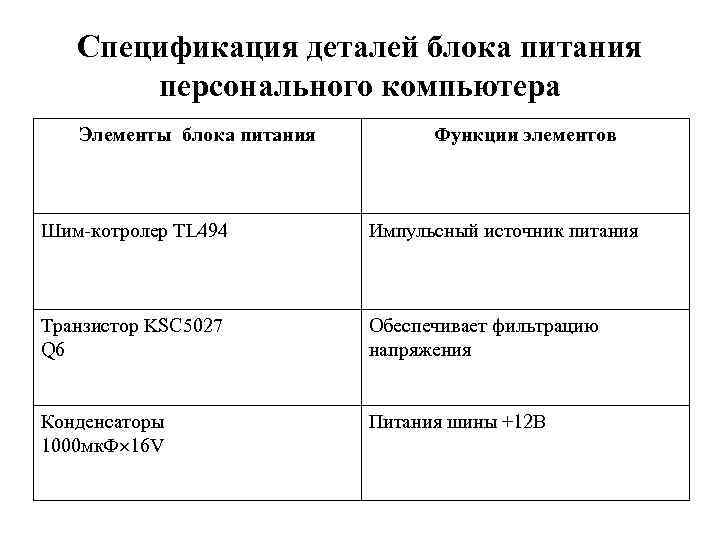

Спецификация деталей блока питания персонального компьютера Элементы блока питания Функции элементов Шим-котролер TL 494 Импульсный источник питания Транзистор KSC 5027 Q 6 Обеспечивает фильтрацию напряжения Конденсаторы 1000 мк. Ф 16 V Питания шины +12 В

Обоснование выбора методов, способов диагностики и устранения неисправностей блока питания Характерные неисправности Компьютер не включается при нажатии на кнопку Power Причина неисправностей Скачки напряжений в сети или кратковременного отключения света. При включении Перегрев появился запах гари конденсаторов или дым Способ диагностики Метод устранения неисправности Проверяем включён Поэтому ли выключатель рекомендую на 1 -2 питания на задней минуты отключить стенке системного компьютер от блока, розетки, либо расположенный вынуть шнур рядом с сетевым питания из шнуром системного блока. (присутствует не на Передёрнуть всех моделях блоков разъемы питания на питания). материнской плате. Проверить Поменять сгоревшие конденсаторы на конденсаторы и исправность. проверить кулер с трансформатором.

Обоснование выбора методов, способов диагностики и устранения неисправностей блока питания Характерные неисправности При включении компьютер выдает ошибки или зависает Причина неисправностей Являются, в основном, компьютерные вирусы. Способ диагностики Проверить на вредноносные программы. Метод устранения неисправности Удалить не нужные файлы (программные вирусы). Компьютер перезагружается или постоянно зависает во время работы Область корпуса системного блока в районе блока питания сильно нагрелась Вредноносные программы Проверить вирусы Удалить вирусы антивирусом Температура выдуваемого воздуха вентилятором проверить, работает ли в нем вентилятор и температуру выдуваемого воздуха. Замена вентилятора или блока питания

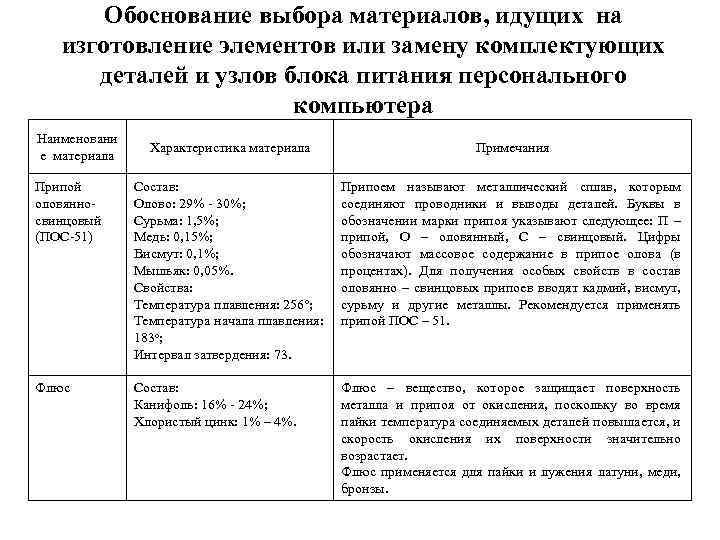

Обоснование выбора материалов, идущих на изготовление элементов или замену комплектующих деталей и узлов блока питания персонального компьютера Наименовани е материала Характеристика материала Примечания Припой оловянносвинцовый (ПОС-51) Состав: Олово: 29% - 30%; Сурьма: 1, 5%; Медь: 0, 15%; Висмут: 0, 1%; Мышьяк: 0, 05%. Свойства: Температура плавления: 256 о; Температура начала плавления: 183 о; Интервал затвердения: 73. Припоем называют металлический сплав, которым соединяют проводники и выводы деталей. Буквы в обозначении марки припоя указывают следующее: П – припой, О – оловянный, С – свинцовый. Цифры обозначают массовое содержание в припое олова (в процентах). Для получения особых свойств в состав оловянно – свинцовых припоев вводят кадмий, висмут, сурьму и другие металлы. Рекомендуется применять припой ПОС – 51. Флюс Состав: Канифоль: 16% - 24%; Хлористый цинк: 1% – 4%. Флюс – вещество, которое защищает поверхность металла и припоя от окисления, поскольку во время пайки температура соединяемых деталей повышается, и скорость окисления их поверхности значительно возрастает. Флюс применяется для пайки и лужения латуни, меди, бронзы.

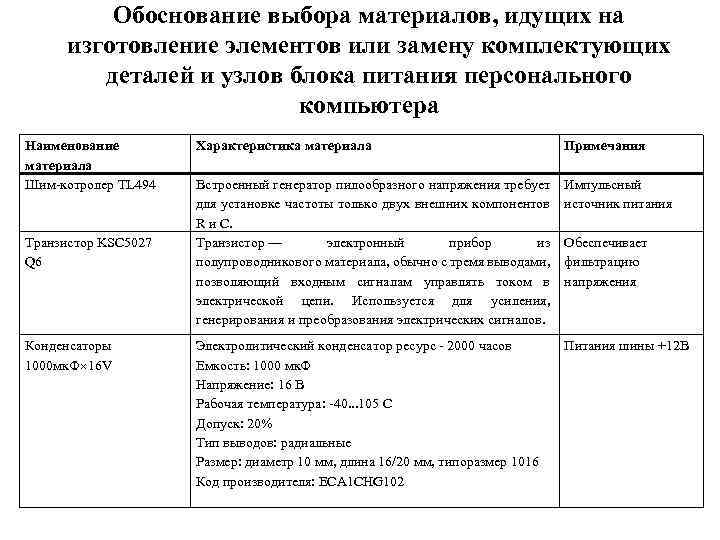

Обоснование выбора материалов, идущих на изготовление элементов или замену комплектующих деталей и узлов блока питания персонального компьютера Наименование материала Шим-котролер TL 494 Транзистор KSC 5027 Q 6 Конденсаторы 1000 мк. Ф 16 V Характеристика материала Примечания Встроенный генератор пилообразного напряжения требует для установке частоты только двух внешних компонентов R и С. Транзистор — электронный прибор из полупроводникового материала, обычно с тремя выводами, позволяющий входным сигналам управлять током в электрической цепи. Используется для усиления, генерирования и преобразования электрических сигналов. Импульсный источник питания Электролитический конденсатор ресурс - 2000 часов Емкость: 1000 мк. Ф Напряжение: 16 В Рабочая температура: -40. . . 105 С Допуск: 20% Тип выводов: радиальные Размер: диаметр 10 мм, длина 16/20 мм, типоразмер 1016 Код производителя: ECA 1 CHG 102 Питания шины +12 В Обеспечивает фильтрацию напряжения

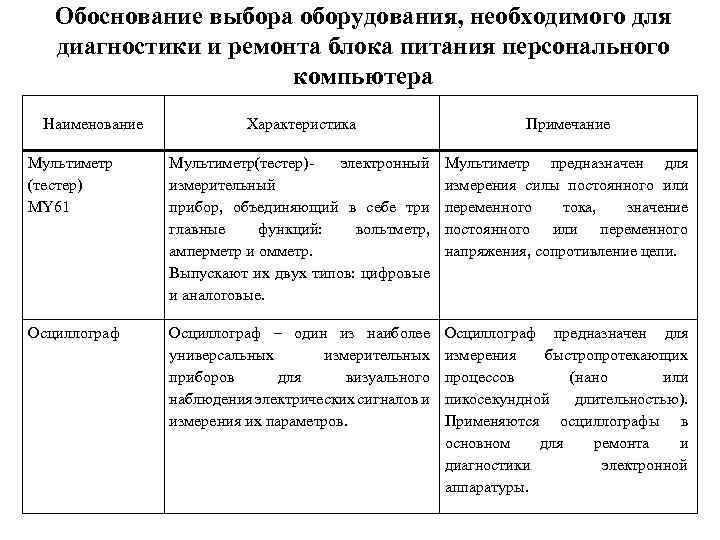

Обоснование выбора оборудования, необходимого для диагностики и ремонта блока питания персонального компьютера Наименование Характеристика Примечание Мультиметр (тестер) MY 61 Мультиметр(тестер)- электронный измерительный прибор, объединяющий в себе три главные функций: вольтметр, амперметр и омметр. Выпускают их двух типов: цифровые и аналоговые. Мультиметр предназначен для измерения силы постоянного или переменного тока, значение постоянного или переменного напряжения, сопротивление цепи. Осциллограф – один из наиболее универсальных измерительных приборов для визуального наблюдения электрических сигналов и измерения их параметров. Осциллограф предназначен для измерения быстропротекающих процессов (нано или пикосекундной длительностью). Применяются осциллографы в основном для ремонта и диагностики электронной аппаратуры.

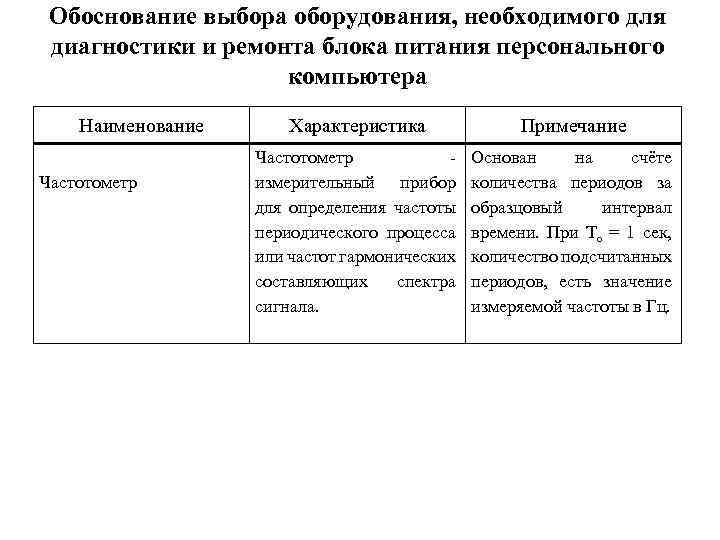

Обоснование выбора оборудования, необходимого для диагностики и ремонта блока питания персонального компьютера Наименование Частотометр Характеристика Примечание Частотометр - измерительный прибор для определения частоты периодического процесса или частот гармонических составляющих спектра сигнала. Основан на счёте количества периодов за образцовый интервал времени. При То = 1 сек, количество подсчитанных периодов, есть значение измеряемой частоты в Гц.

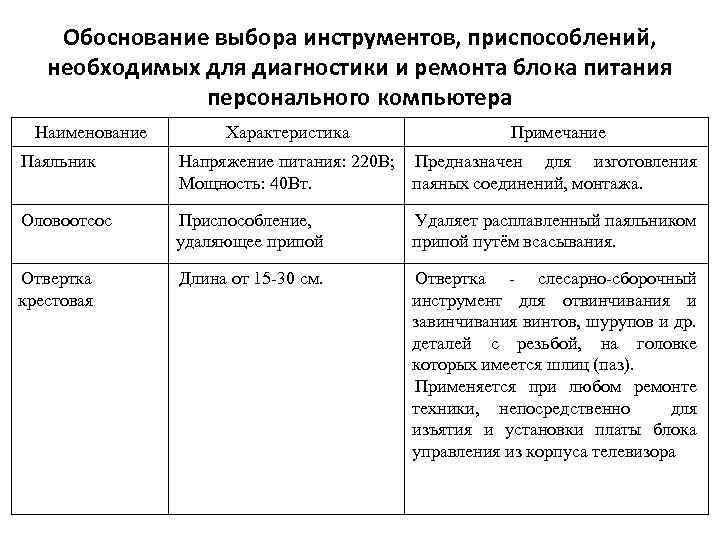

Обоснование выбора инструментов, приспособлений, необходимых для диагностики и ремонта блока питания персонального компьютера Наименование Характеристика Примечание Паяльник Напряжение питания: 220 В; Предназначен для изготовления Мощность: 40 Вт. паяных соединений, монтажа. Оловоотсос Приспособление, удаляющее припой Удаляет расплавленный паяльником припой путём всасывания. Отвертка крестовая Длина от 15 -30 см. Отвертка - слесарно-сборочный инструмент для отвинчивания и завинчивания винтов, шурупов и др. деталей с резьбой, на головке которых имеется шлиц (паз). Применяется при любом ремонте техники, непосредственно для изъятия и установки платы блока управления из корпуса телевизора

Алгоритм трудовых действий по выполнению ремонта блока питания персонального компьютера 1. Выполните подготовительные работы. 2. Произведите внешнюю блока питания персонального компьютера. 3. Выполните внутреннюю диагностику питания персонального компьютера. блока 4. Произведите ремонт блока питания персонального компьютера. 5. Выполните заключительные работы.

1. Выполните подготовительные работы • Подготовьте оборудование, необходимое для ремонта компьютерной техники: подключите осциллограф в сеть с напряжением 220 В; установите на рабочем столе мультиметр.

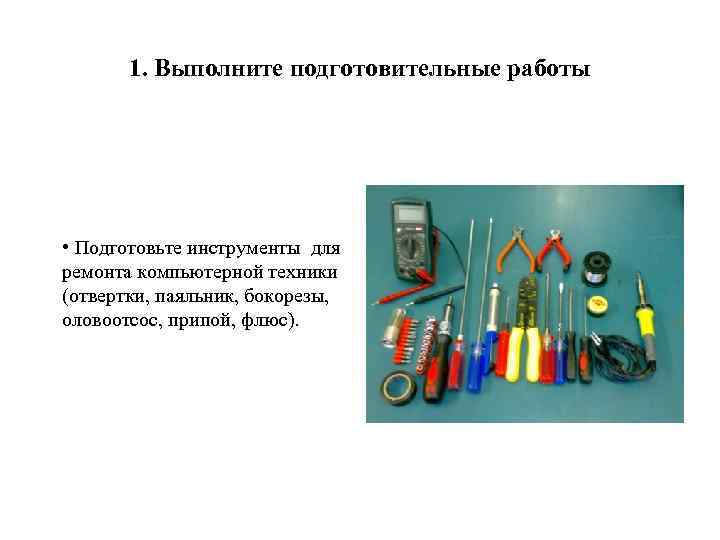

1. Выполните подготовительные работы • Подготовьте инструменты для ремонта компьютерной техники (отвертки, паяльник, бокорезы, оловоотсос, припой, флюс).

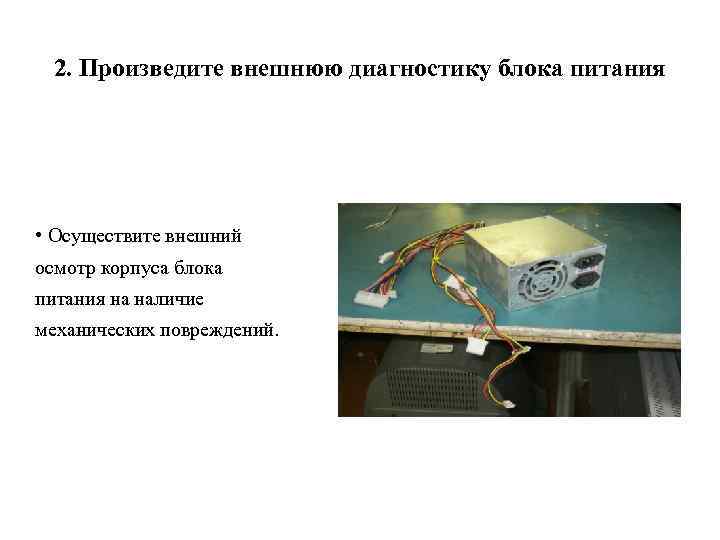

2. Произведите внешнюю диагностику блока питания • Осуществите внешний осмотр корпуса блока питания на наличие механических повреждений.

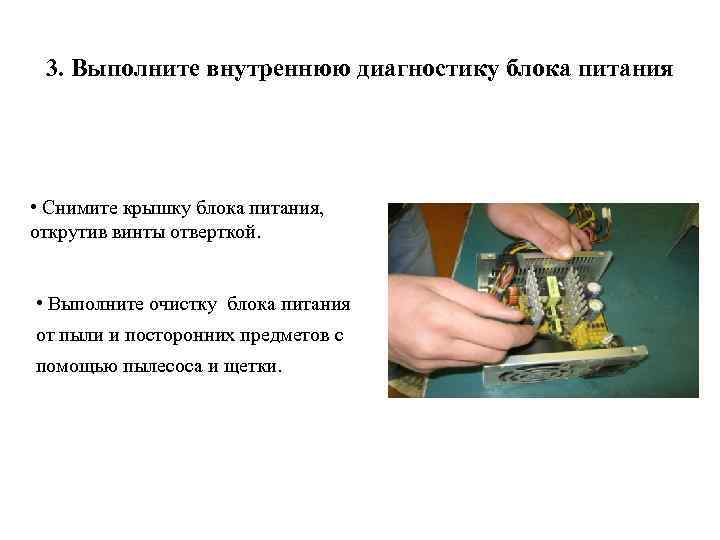

3. Выполните внутреннюю диагностику блока питания • Снимите крышку блока питания, открутив винты отверткой. • Выполните очистку блока питания от пыли и посторонних предметов с помощью пылесоса и щетки.

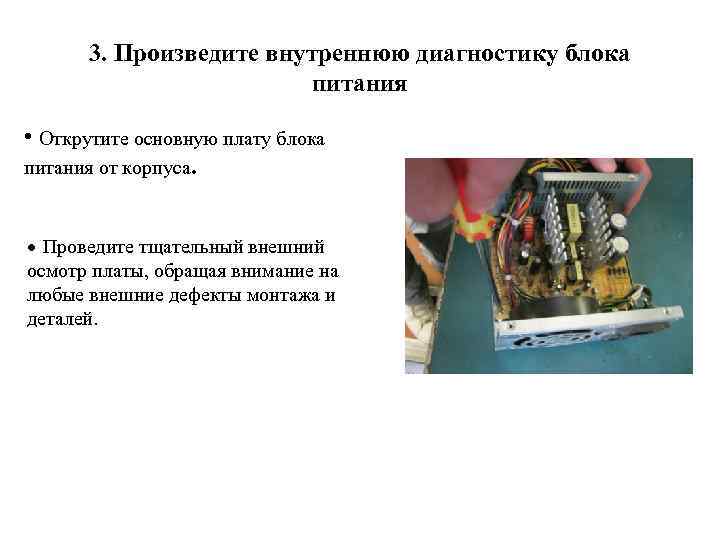

3. Произведите внутреннюю диагностику блока питания • Открутите основную плату блока питания от корпуса. Проведите тщательный внешний осмотр платы, обращая внимание на любые внешние дефекты монтажа и деталей.

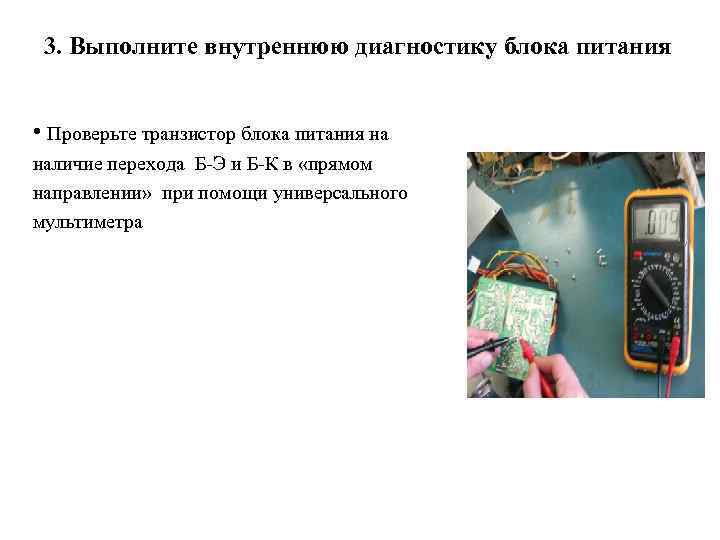

3. Выполните внутреннюю диагностику блока питания • Проверьте транзистор блока питания на наличие перехода Б-Э и Б-К в «прямом направлении» при помощи универсального мультиметра

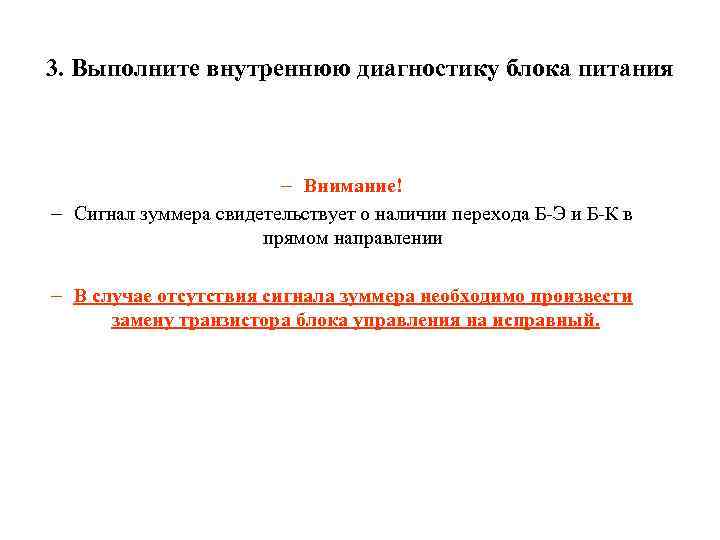

3. Выполните внутреннюю диагностику блока питания – Внимание! – Сигнал зуммера свидетельствует о наличии перехода Б-Э и Б-К в прямом направлении – В случае отсутствия сигнала зуммера необходимо произвести замену транзистора блока управления на исправный.

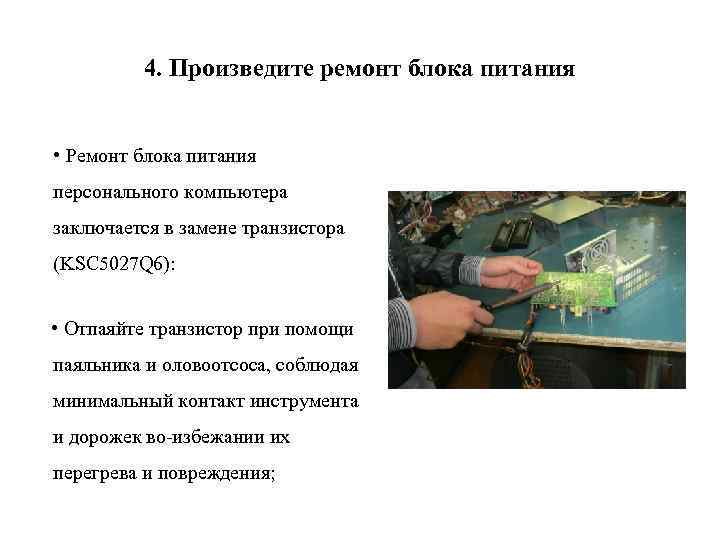

4. Произведите ремонт блока питания • Ремонт блока питания персонального компьютера заключается в замене транзистора (KSC 5027 Q 6): • Отпаяйте транзистор при помощи паяльника и оловоотсоса, соблюдая минимальный контакт инструмента и дорожек во-избежании их перегрева и повреждения;

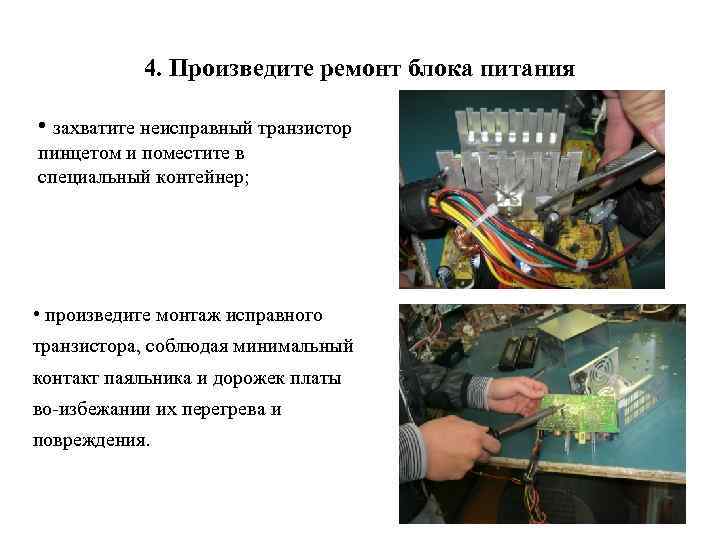

4. Произведите ремонт блока питания • захватите неисправный транзистор пинцетом и поместите в специальный контейнер; • произведите монтаж исправного транзистора, соблюдая минимальный контакт паяльника и дорожек платы во-избежании их перегрева и повреждения.

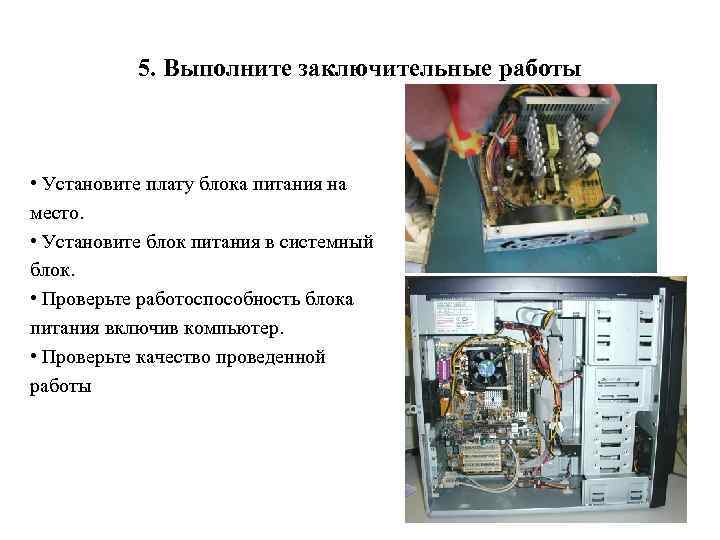

5. Выполните заключительные работы • Установите плату блока питания на место. • Установите блок питания в системный блок. • Проверьте работоспособность блока питания включив компьютер. • Проверьте качество проведенной работы

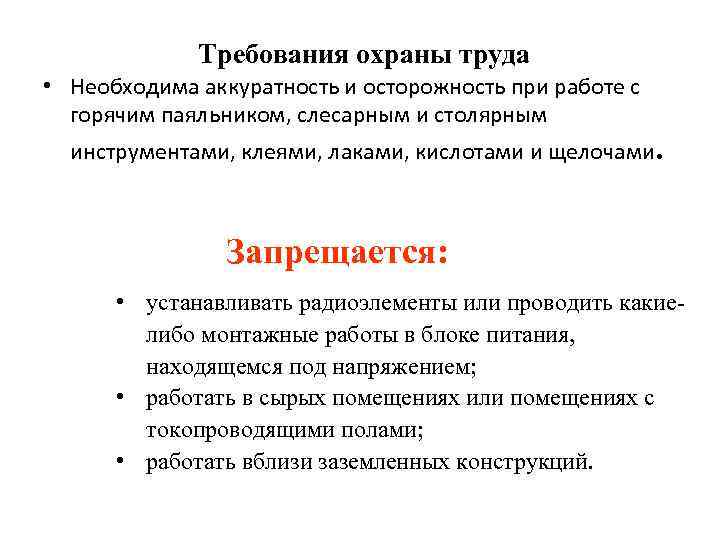

Требования охраны труда • Необходима аккуратность и осторожность при работе с горячим паяльником, слесарным и столярным инструментами, клеями, лаками, кислотами и щелочами. Запрещается: • устанавливать радиоэлементы или проводить какиелибо монтажные работы в блоке питания, находящемся под напряжением; • работать в сырых помещениях или помещениях с токопроводящими полами; • работать вблизи заземленных конструкций.

Экономическая часть

Перечень и стоимость производственных работ № Наименование Количество Норма Стоимость работ производственных работ единиц времени в в рублях минутах 1 Внешний осмотр и поиск (С раб) 1 10 50 неисправностей 2 Разборка блока питания ПК 1 10 70 3 Диагностика 1 20 100 4 Монтажные работы 10 25 100 5 Проверка проведенного 1 10 50 ремонта 6 Сборка блока питания ПК 1 10 75 7 Контрольная проверка качества 1 20 75 105 520 работ Итого:

Расчет стоимости материалов для ремонта БП ПК № Наименование радиодеталей Един. измерения Цена за единицу, Кол-во 1 руб. 34 материала Стоимость материалов, 1 Шим-котролер шт руб. 34 2 200 м. А 5 В +-05% Конденсатор шт 15 2 30 3 200 -500 мк. Ф 400 V Стабилизаторы шт 5 2 10 4 7905 -7912 100 о. М Транзистор шт 45 1 45 5 Q 6 2 SA 733 Транзистор уп 38 1 38 6 Q 5 2 SC 945 Конденсаторы шт 16 3 48 7 1000 мк. Ф Резисторы шт 7 2 14 8 R 36, R 37 15 к. Ом Диоды шт 5 2 10 D 14, D 15 Итого: 240

Калькуляция затрат на ремонт блока питания ПК № Наименование статьи затрат Условное Сумма в рублях обозначение п/п 1 Стоимость материалов Смат 240 2 Стоимость Зэл 0, 42 Зот 230 Обюд 33 электроэнергии используемой на технические цели 3 Затраты на оплату труда 4 Отчисление на социальное страхование 5 Амортизационные отчисления Аусл 0, 58 6 Прочие затраты Зпр 55 Итого себестоимость ремонта БП ПК: 559

Расчет прибыли от реализации (Преал) определяется по формуле: Расчет рентабельности услуги (Р) рассчитывается по формуле: Расчет затрат на 1 рубль оказанных услуг определяется по формуле:

Заключение • В данном дипломном проекте был подробно рассмотрен компьютерный импульсный блок питания. • В первой части дипломного проекта указано назначение устройства, описана конструкция блока питания, принцип работы по блок-схеме и более подробно описан принцип работы блока питания по схеме электрической принципиальной. Кратко описана характеристика каждого блока устройства. • Во второй части дипломного проекта был проведен расчет радиоэлементов схемы электрической принципиальной. В частности произведен расчет трансформатора. Так же рассчитана надежность устройства, и вероятность безотказной работы при различных температурных условиях. Особое место занимает расчет стоимости ремонта.

Заключение • В технологической части проекта представлена инструкция по эксплуатации, инструкция по техническому обслуживанию компьютерного блока питания, большое внимание уделено характерным неисправностям и методам их устранения. Так же составлен перечень инструментов, расходных материалов и приспособлений для выполнения ремонтных работ. Так же разработана методика испытаний и контроля после ремонта. • В четвертой части дипломного проекта указаны мероприятия по технике безопасности и охране труда.

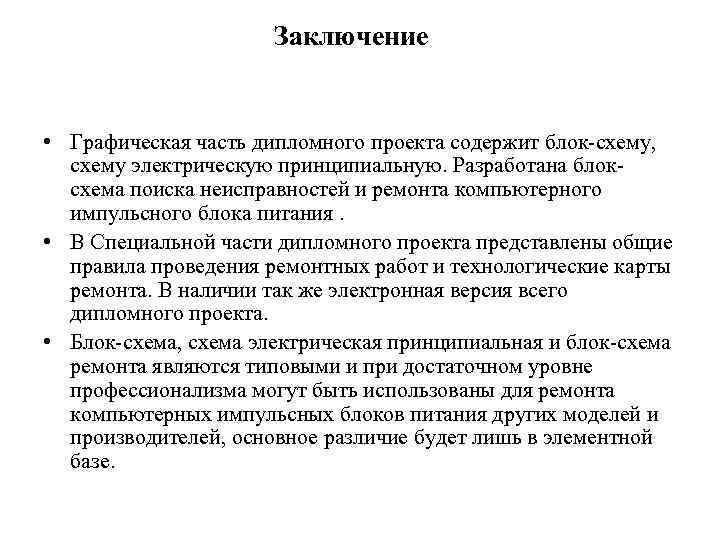

Заключение • Графическая часть дипломного проекта содержит блок-схему, схему электрическую принципиальную. Разработана блоксхема поиска неисправностей и ремонта компьютерного импульсного блока питания. • В Специальной части дипломного проекта представлены общие правила проведения ремонтных работ и технологические карты ремонта. В наличии так же электронная версия всего дипломного проекта. • Блок-схема, схема электрическая принципиальная и блок-схема ремонта являются типовыми и при достаточном уровне профессионализма могут быть использованы для ремонта компьютерных импульсных блоков питания других моделей и производителей, основное различие будет лишь в элементной базе.

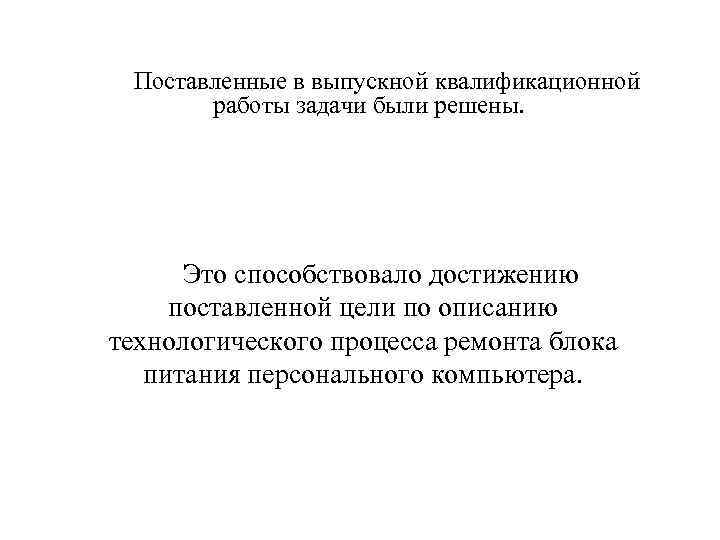

Поставленные в выпускной квалификационной работы задачи были решены. Это способствовало достижению поставленной цели по описанию технологического процесса ремонта блока питания персонального компьютера.
