МЕДИЦИНСКИЙ ЦИКЛОТРОН ПОДГОТОВИЛ СТУДЕНТ 4 КУРСА ЛОПИН А

МЕДИЦИНСКИЙ ЦИКЛОТРОН ПОДГОТОВИЛ СТУДЕНТ 4 КУРСА ЛОПИН. А. Н

ЦИКЛОТРОН – ЦИКЛИЧЕСКИЙ УСКОРИТЕЛЬ НЕРЕЛЯТИВИСТСКИХ ТЯЖЁЛЫХ ЧАСТИЦ (ПРОТОНОВ, ИОНОВ) В КОТОРОМ ЧАСТИЦЫ ДВИГАЮТСЯ В ПОСТОЯННОМ И ОДНОРОДНОМ МАГНИТНОМ ПОЛЕ, А ДЛЯ ИХ УСКОРЕНИЯ ИСПОЛЬЗУЕТСЯ ВЫСОКОЧАСТОТНОЕ ПОЛЕ НЕИЗМЕННОЙ ЧАСТОТЫ.

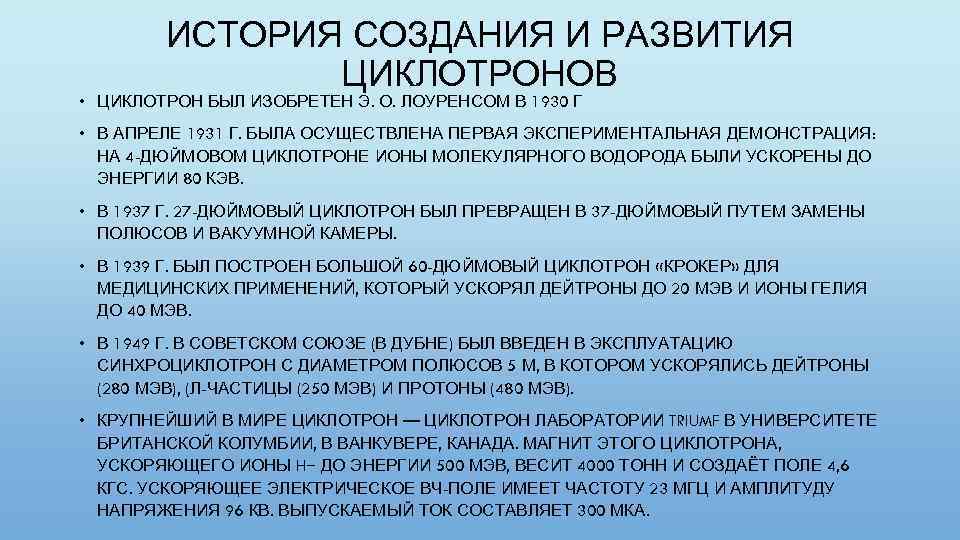

ИСТОРИЯ СОЗДАНИЯ И РАЗВИТИЯ ЦИКЛОТРОНОВ • ЦИКЛОТРОН БЫЛ ИЗОБРЕТЕН Э. О. ЛОУРЕНСОМ В 1930 Г • В АПРЕЛЕ 1931 Г. БЫЛА ОСУЩЕСТВЛЕНА ПЕРВАЯ ЭКСПЕРИМЕНТАЛЬНАЯ ДЕМОНСТРАЦИЯ: НА 4 -ДЮЙМОВОМ ЦИКЛОТРОНЕ ИОНЫ МОЛЕКУЛЯРНОГО ВОДОРОДА БЫЛИ УСКОРЕНЫ ДО ЭНЕРГИИ 80 КЭВ. • В 1937 Г. 27 -ДЮЙМОВЫЙ ЦИКЛОТРОН БЫЛ ПРЕВРАЩЕН В 37 -ДЮЙМОВЫЙ ПУТЕМ ЗАМЕНЫ ПОЛЮСОВ И ВАКУУМНОЙ КАМЕРЫ. • В 1939 Г. БЫЛ ПОСТРОЕН БОЛЬШОЙ 60 -ДЮЙМОВЫЙ ЦИКЛОТРОН «КРОКЕР» ДЛЯ МЕДИЦИНСКИХ ПРИМЕНЕНИЙ, КОТОРЫЙ УСКОРЯЛ ДЕЙТРОНЫ ДО 20 МЭВ И ИОНЫ ГЕЛИЯ ДО 40 МЭВ. • В 1949 Г. В СОВЕТСКОМ СОЮЗЕ (В ДУБНЕ) БЫЛ ВВЕДЕН В ЭКСПЛУАТАЦИЮ СИНХРОЦИКЛОТРОН С ДИАМЕТРОМ ПОЛЮСОВ 5 М, В КОТОРОМ УСКОРЯЛИСЬ ДЕЙТРОНЫ (280 МЭВ), (Л-ЧАСТИЦЫ (250 МЭВ) И ПРОТОНЫ (480 МЭВ). • КРУПНЕЙШИЙ В МИРЕ ЦИКЛОТРОН — ЦИКЛОТРОН ЛАБОРАТОРИИ TRIUMF В УНИВЕРСИТЕТЕ БРИТАНСКОЙ КОЛУМБИИ, В ВАНКУВЕРЕ, КАНАДА. МАГНИТ ЭТОГО ЦИКЛОТРОНА, УСКОРЯЮЩЕГО ИОНЫ H− ДО ЭНЕРГИИ 500 МЭВ, ВЕСИТ 4000 ТОНН И СОЗДАЁТ ПОЛЕ 4, 6 КГС. УСКОРЯЮЩЕЕ ЭЛЕКТРИЧЕСКОЕ ВЧ-ПОЛЕ ИМЕЕТ ЧАСТОТУ 23 МГЦ И АМПЛИТУДУ НАПРЯЖЕНИЯ 96 КВ. ВЫПУСКАЕМЫЙ ТОК СОСТАВЛЯЕТ 300 МКА.

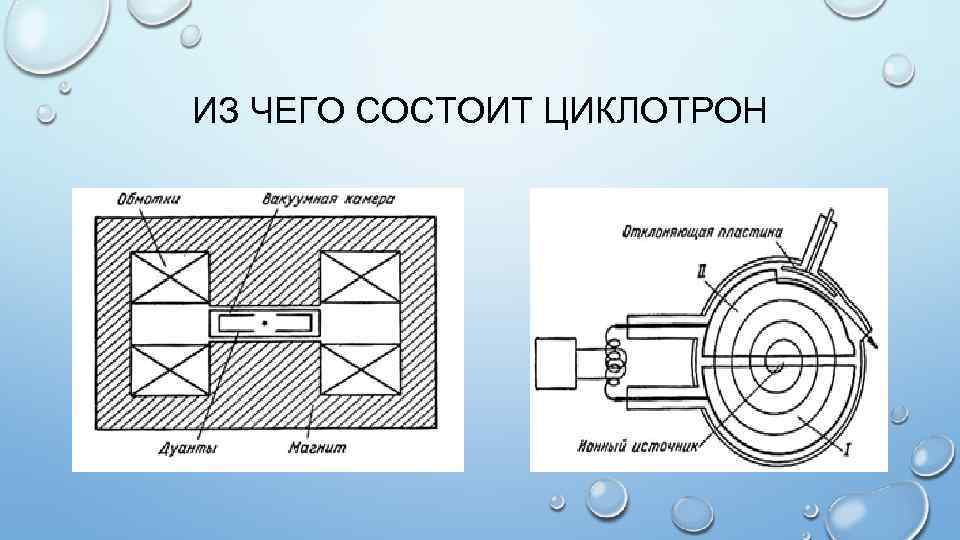

ИЗ ЧЕГО СОСТОИТ ЦИКЛОТРОН

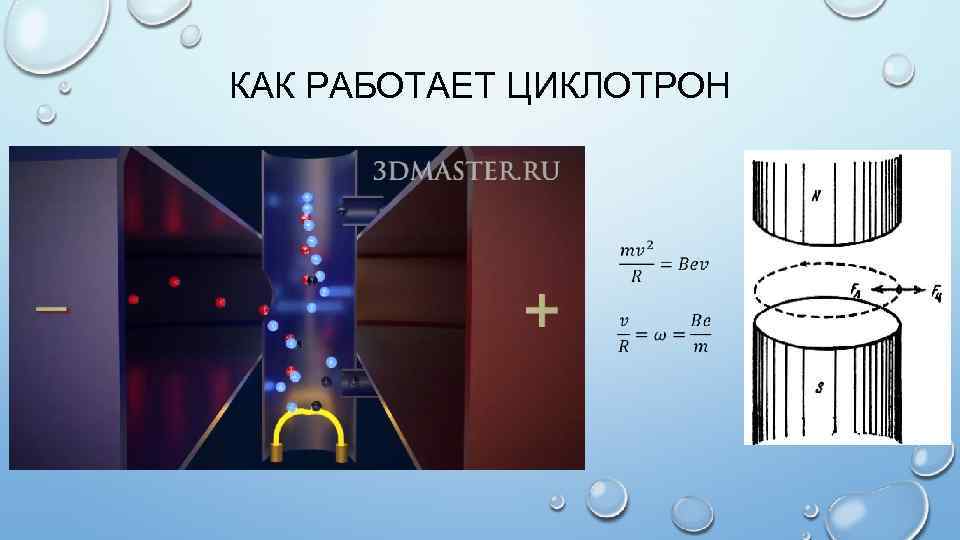

КАК РАБОТАЕТ ЦИКЛОТРОН

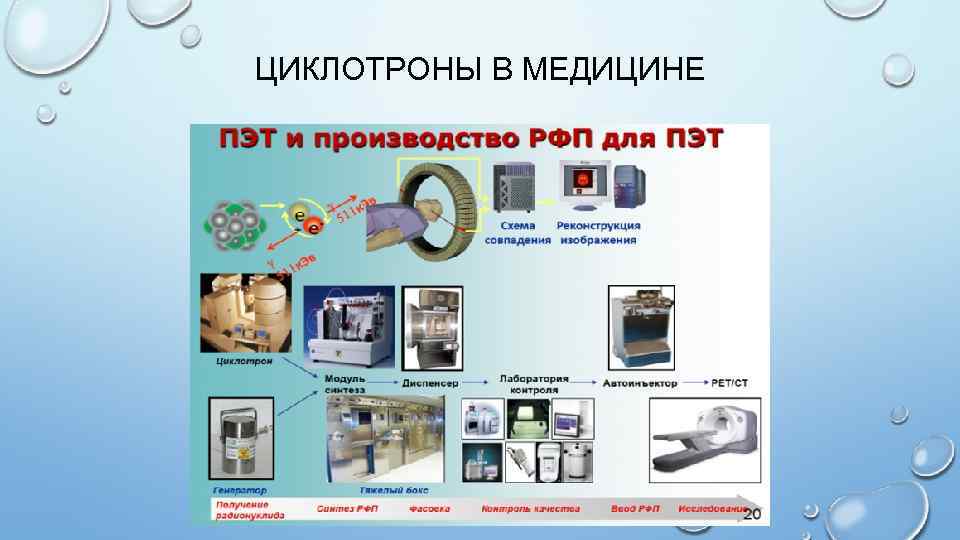

ЦИКЛОТРОНЫ В МЕДИЦИНЕ

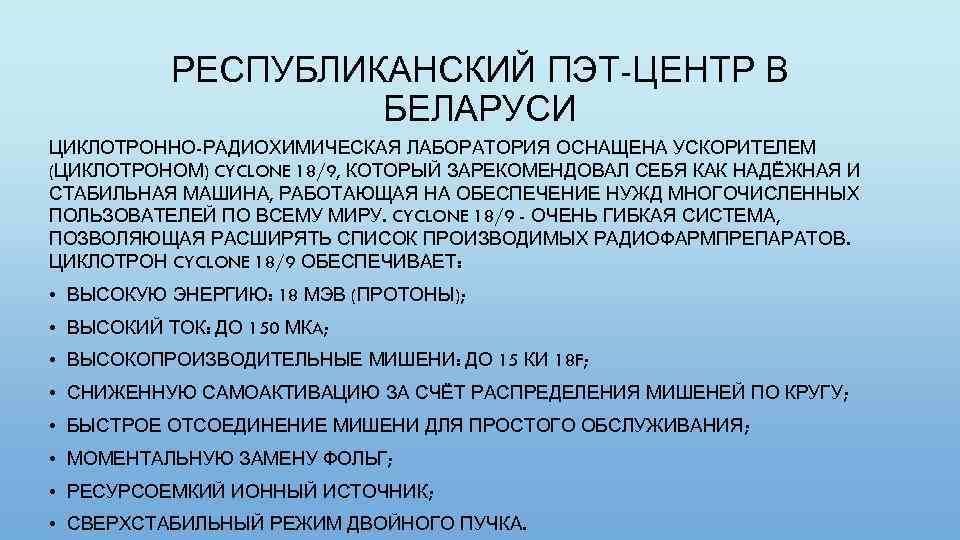

РЕСПУБЛИКАНСКИЙ ПЭТ-ЦЕНТР В БЕЛАРУСИ ЦИКЛОТРОННО-РАДИОХИМИЧЕСКАЯ ЛАБОРАТОРИЯ ОСНАЩЕНА УСКОРИТЕЛЕМ (ЦИКЛОТРОНОМ) CYCLONE 18/9, КОТОРЫЙ ЗАРЕКОМЕНДОВАЛ СЕБЯ КАК НАДЁЖНАЯ И СТАБИЛЬНАЯ МАШИНА, РАБОТАЮЩАЯ НА ОБЕСПЕЧЕНИЕ НУЖД МНОГОЧИСЛЕННЫХ ПОЛЬЗОВАТЕЛЕЙ ПО ВСЕМУ МИРУ. CYCLONE 18/9 - ОЧЕНЬ ГИБКАЯ СИСТЕМА, ПОЗВОЛЯЮЩАЯ РАСШИРЯТЬ СПИСОК ПРОИЗВОДИМЫХ РАДИОФАРМПРЕПАРАТОВ. ЦИКЛОТРОН CYCLONE 18/9 ОБЕСПЕЧИВАЕТ: • ВЫСОКУЮ ЭНЕРГИЮ: 18 МЭВ (ПРОТОНЫ); • ВЫСОКИЙ ТОК: ДО 150 МКA; • ВЫСОКОПРОИЗВОДИТЕЛЬНЫЕ МИШЕНИ: ДО 15 КИ 18 F; • СНИЖЕННУЮ САМОАКТИВАЦИЮ ЗА СЧЁТ РАСПРЕДЕЛЕНИЯ МИШЕНЕЙ ПО КРУГУ; • БЫСТРОЕ ОТСОЕДИНЕНИЕ МИШЕНИ ДЛЯ ПРОСТОГО ОБСЛУЖИВАНИЯ; • МОМЕНТАЛЬНУЮ ЗАМЕНУ ФОЛЬГ; • РЕСУРСОЕМКИЙ ИОННЫЙ ИСТОЧНИК; • СВЕРХСТАБИЛЬНЫЙ РЕЖИМ ДВОЙНОГО ПУЧКА.

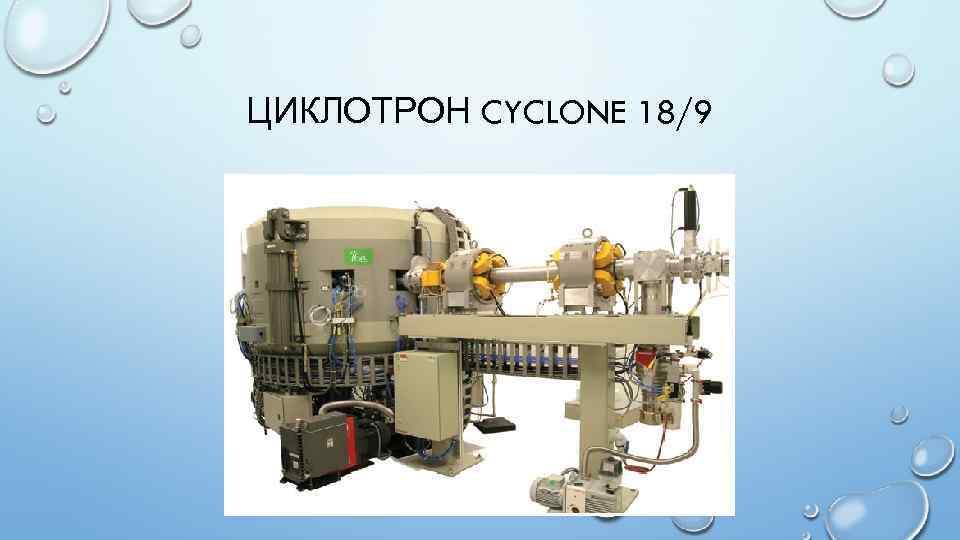

ЦИКЛОТРОН CYCLONE 18/9

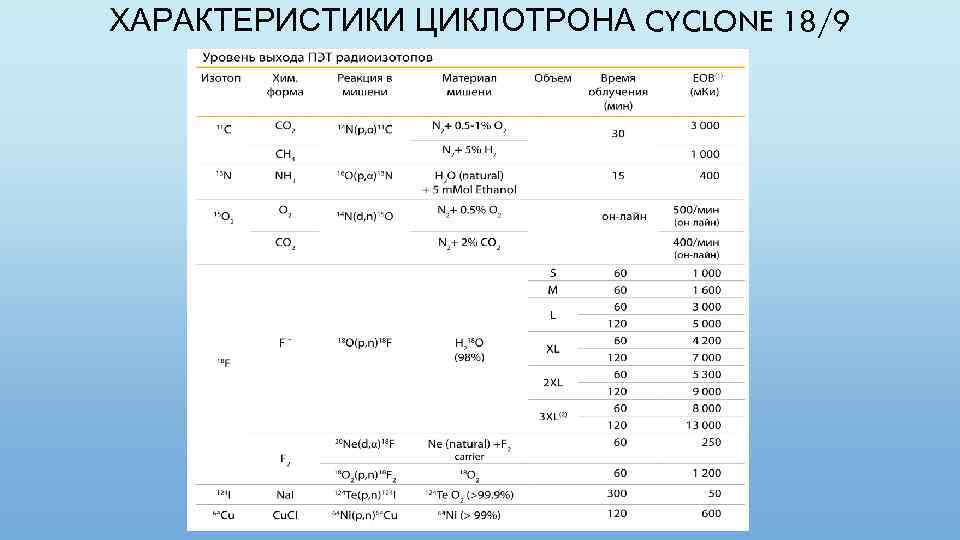

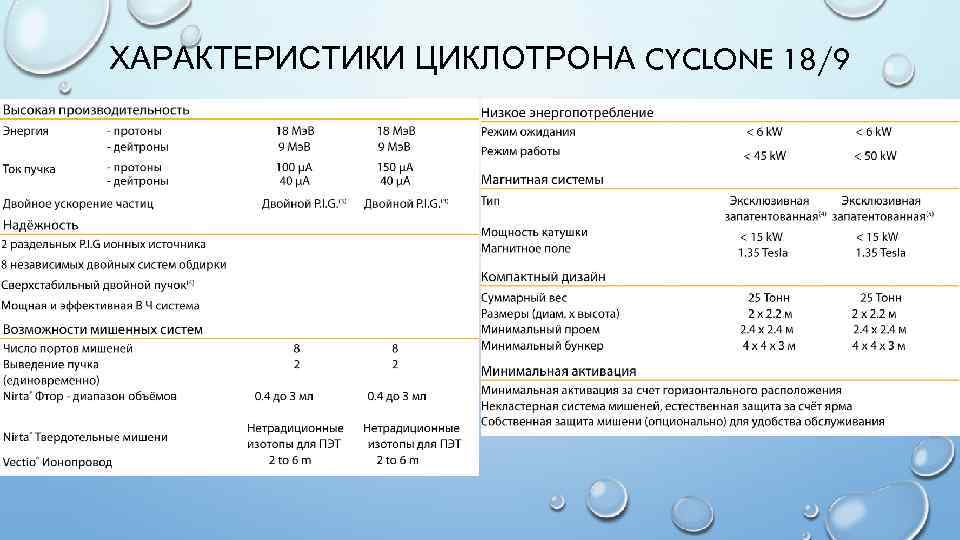

ХАРАКТЕРИСТИКИ ЦИКЛОТРОНА CYCLONE 18/9

ХАРАКТЕРИСТИКИ ЦИКЛОТРОНА CYCLONE 18/9

СПАСИБО ЗА ВНИМАНИЕ
