Medical Instrumentation Application and Design, 4 th Edition John Wiley and Sons Ltd, Feb Medical Instrumentation Application and Design, 4 th Edition John Wiley and Sons Ltd, Feb 2009, Pages: 713 Basic Concepts of Medical Instrumentation Basic Sensors and Principles Amplifiers and Signal Processing The Origin of Biopotentials Biopotential Electrodes Biopotential Amplifiers Blood Pressure and Sound Measurement of Flow and Volume of Blood Measurements of the Respiratory System Chemical Biosensors Clinical Laboratory Instrumentation Medical Imaging Systems Therapeutic and Prosthetic Devices Electrical Safety http: //www. unc. edu/~finley/BME 422/Webster/FM. pdf Prof. Dr. Sezgin ALSAN Biyomedikal Müh. Giriş 1

Biyomedikal enstrümantasyon 2013 – 2014 Güz yarıyılı Başarı Değerlendirme Ölçütleri Önceki dönemlerden başarısız olan Biyomedikal enstrümantasyon 2013 – 2014 Güz yarıyılı Başarı Değerlendirme Ölçütleri Önceki dönemlerden başarısız olan öğrencilerin devam mecburiyeti vardır. Derslere devam MADDE 25 –(1) Ders, uygulama ve laboratuvarlara en az %70 oranında devam şartı vardır. Bu şartı sağlamayan öğrenciler, o dersten başarısız sayılır. (2) (Değişik: RG-10/12/2012 -28493) Tekrarlanan derslerde, önceki dönemde devam şartı yerine getirilmişse, verilen ödev, proje ve benzeri görevler yerine getirilmek ve ara sınavlara girilmek kaydıyla dersin öğretim elemanınca devam koşulu aranmayabilir. DEVAM KOŞULU ARANACAKTIR. Derse %70 devam, her ders denetlenecektir. Kısa sınav 1 %5 ( 14 Kasım 2013) Ödev 1 %5 ( 21 Kasım 2013) Nefes alma kapasitesi ve hızı, ölçme yöntemi ve devresi Vize sınavı %15 (Kasım son haftası içinde 2013) Kısa sınav 2 %5 (19 Aralık 2013) Ödev 2 %5 (9 Ocak 2014) Kan şekeri ölçme yöntemi ve devresi Öğrenci tarafından tutulan ders notlarının değerlendirilmesi %15 (9 Ocak 2014) Final sınavı %50 ( Ocak 2014) Ödev formatı : kapak sayfası + 5… 10 sayfa konu + 1 sayfa sizin kendi yorumunuz Ödev sayfaları dosya içine yada poşet içine konulmadan sadece sol orta kenardan 2 adet tel zımba ile birleştirilecektir. Ödev ve ders notu gecikmelerinde -1 puan/gün uygulanacaktır. Prof. Dr. Sezgin ALSAN Biyomedikal Müh. Giriş 2

Prof. Dr. Sezgin ALSAN Biyomedikal Müh. Giriş 3 Prof. Dr. Sezgin ALSAN Biyomedikal Müh. Giriş 3

Prof. Dr. Sezgin ALSAN Biyomedikal Müh. Giriş 4 Prof. Dr. Sezgin ALSAN Biyomedikal Müh. Giriş 4

Prof. Dr. Sezgin ALSAN Biyomedikal Müh. Giriş 5 Prof. Dr. Sezgin ALSAN Biyomedikal Müh. Giriş 5

Prof. Dr. Sezgin ALSAN Biyomedikal Müh. Giriş 6 Prof. Dr. Sezgin ALSAN Biyomedikal Müh. Giriş 6

Prof. Dr. Sezgin ALSAN Biyomedikal Müh. Giriş 7 Prof. Dr. Sezgin ALSAN Biyomedikal Müh. Giriş 7

Prof. Dr. Sezgin ALSAN Biyomedikal Müh. Giriş 8 Prof. Dr. Sezgin ALSAN Biyomedikal Müh. Giriş 8

Prof. Dr. Sezgin ALSAN Biyomedikal Müh. Giriş 9 Prof. Dr. Sezgin ALSAN Biyomedikal Müh. Giriş 9

Prof. Dr. Sezgin ALSAN Biyomedikal Müh. Giriş 10 Prof. Dr. Sezgin ALSAN Biyomedikal Müh. Giriş 10

Prof. Dr. Sezgin ALSAN Biyomedikal Müh. Giriş 11 Prof. Dr. Sezgin ALSAN Biyomedikal Müh. Giriş 11

Prof. Dr. Sezgin ALSAN Biyomedikal Müh. Giriş 12 Prof. Dr. Sezgin ALSAN Biyomedikal Müh. Giriş 12

A 100 A Prof. Dr. Sezgin ALSAN Biyomedikal Müh. Giriş 13 A 100 A Prof. Dr. Sezgin ALSAN Biyomedikal Müh. Giriş 13

Ödevler: 4 Kasım 2011 • Bioelektrik empedans tanımı, ölçmeleri, dijital terazide vücudun yağ, su Ödevler: 4 Kasım 2011 • Bioelektrik empedans tanımı, ölçmeleri, dijital terazide vücudun yağ, su değerlerinin belirlenmesi 1. Thermocouples http: //www. omega. com http: //zone. ni. com/devzone/cda/tut/p/id/12334 2. Thermistor 3. Resistance Temperature Detector 4. Infrared Thermometers 5. Pressure Transducers 28 Ekim 2011 6. Load Cells 7. Strain Gage http: //zone. ni. com/devzone/cda/tut/p/id/3642 8. Flowmeters 9. p. H Measurement 10. Level Measurement Prof. Dr. Sezgin ALSAN Biyomedikal Müh. Giriş 14

Prof. Dr. Sezgin ALSAN Biyomedikal Müh. Giriş 15 Prof. Dr. Sezgin ALSAN Biyomedikal Müh. Giriş 15

Prof. Dr. Sezgin ALSAN Biyomedikal Müh. Giriş 16 Prof. Dr. Sezgin ALSAN Biyomedikal Müh. Giriş 16

Prof. Dr. Sezgin ALSAN Biyomedikal Müh. Giriş 17 Prof. Dr. Sezgin ALSAN Biyomedikal Müh. Giriş 17

Prof. Dr. Sezgin ALSAN Biyomedikal Müh. Giriş 18 Prof. Dr. Sezgin ALSAN Biyomedikal Müh. Giriş 18

Prof. Dr. Sezgin ALSAN Biyomedikal Müh. Giriş 19 Prof. Dr. Sezgin ALSAN Biyomedikal Müh. Giriş 19

x G y H Prof. Dr. Sezgin ALSAN Biyomedikal Müh. Giriş 20 x G y H Prof. Dr. Sezgin ALSAN Biyomedikal Müh. Giriş 20

Prof. Dr. Sezgin ALSAN Biyomedikal Müh. Giriş 21 Prof. Dr. Sezgin ALSAN Biyomedikal Müh. Giriş 21

Prof. Dr. Sezgin ALSAN Biyomedikal Müh. Giriş 22 Prof. Dr. Sezgin ALSAN Biyomedikal Müh. Giriş 22

Prof. Dr. Sezgin ALSAN Biyomedikal Müh. Giriş 23 Prof. Dr. Sezgin ALSAN Biyomedikal Müh. Giriş 23

Prof. Dr. Sezgin ALSAN Biyomedikal Müh. Giriş 24 Prof. Dr. Sezgin ALSAN Biyomedikal Müh. Giriş 24

Prof. Dr. Sezgin ALSAN Biyomedikal Müh. Giriş 25 Prof. Dr. Sezgin ALSAN Biyomedikal Müh. Giriş 25

Prof. Dr. Sezgin ALSAN Biyomedikal Müh. Giriş 26 Prof. Dr. Sezgin ALSAN Biyomedikal Müh. Giriş 26

http: //www. skillstat. com/ECG_Sim_demo. html Prof. Dr. Sezgin ALSAN Biyomedikal Müh. Giriş 27 http: //www. skillstat. com/ECG_Sim_demo. html Prof. Dr. Sezgin ALSAN Biyomedikal Müh. Giriş 27

Prof. Dr. Sezgin ALSAN Biyomedikal Müh. Giriş 28 Prof. Dr. Sezgin ALSAN Biyomedikal Müh. Giriş 28

Prof. Dr. Sezgin ALSAN Biyomedikal Müh. Giriş 29 Prof. Dr. Sezgin ALSAN Biyomedikal Müh. Giriş 29

Prof. Dr. Sezgin ALSAN Biyomedikal Müh. Giriş 30 Prof. Dr. Sezgin ALSAN Biyomedikal Müh. Giriş 30

Prof. Dr. Sezgin ALSAN Biyomedikal Müh. Giriş 31 Prof. Dr. Sezgin ALSAN Biyomedikal Müh. Giriş 31

Prof. Dr. Sezgin ALSAN Biyomedikal Müh. Giriş 32 Prof. Dr. Sezgin ALSAN Biyomedikal Müh. Giriş 32

o cardiac cycle n n n Systole Diastole pressure volume flow 33 Prof. Dr. o cardiac cycle n n n Systole Diastole pressure volume flow 33 Prof. Dr. Sezgin ALSAN Biyomedikal Müh. Giriş

http: //hyperphysics. phyastr. gsu. edu/hbase/biology/ecg. html#c 2 http: //hyperphysics. phyastr. gsu. edu/hbase/biology/hear telec. html#c http: //hyperphysics. phyastr. gsu. edu/hbase/biology/ecg. html#c 2 http: //hyperphysics. phyastr. gsu. edu/hbase/biology/hear telec. html#c 1 Prof. Dr. Sezgin ALSAN Biyomedikal Müh. Giriş 34

Prof. Dr. Sezgin ALSAN Biyomedikal Müh. Giriş 35 Prof. Dr. Sezgin ALSAN Biyomedikal Müh. Giriş 35

• Elektrik akımı ve geriliminin insan için zararlı, öldürücü olma değerlerini, frekans özelliklerini • Elektrik akımı ve geriliminin insan için zararlı, öldürücü olma değerlerini, frekans özelliklerini de göz önüne alarak anlatın. (%20) • Duyarlık elemanlarımızın cevaplarının zaman göre çıkışlarının: (giriş çıkış arasındaki gecikme var/yok, gecikmenin türü) • zero-order (%5) • firs-order (%5) • second-order (%5) olma özelliklerini anlatın. • EKG işaretlerinin algılanmasını, elde edilen işaretin genlik ve frekans özelliklerini, şeklini ve anlamlarını anlatın. (%20) • Kan basıncını (mekanik-analog) ölçme yöntemini (ölçülen değerlerin anlamlarını belirterek) anlatın. (%15) • Bioelektrik empedans tanımı, ölçmeleri, dijital terazide vücudun yağ, su değerlerinin belirlenmesi anlatın. (%20) • Sadece üst tarafından erişilebilen 10 m derinlikte bir havuzunun içindeki suyun seviyesiini en güvenli şekilde ölçmek, ve display etmek için gerekli farklı iki sistemi tasarlayı, çizin, anlatın. Öneri-1(%5), Öneri-2(%5), Prof. Dr. Sezgin ALSAN Biyomedikal Müh. Giriş 36

Prof. Dr. Sezgin ALSAN Biyomedikal Müh. Giriş 37 Prof. Dr. Sezgin ALSAN Biyomedikal Müh. Giriş 37

Prof. Dr. Sezgin ALSAN Biyomedikal Müh. Giriş 38 Prof. Dr. Sezgin ALSAN Biyomedikal Müh. Giriş 38

Prof. Dr. Sezgin ALSAN Biyomedikal Müh. Giriş 39 Prof. Dr. Sezgin ALSAN Biyomedikal Müh. Giriş 39

Miniature Wireless Pulse Oximeter http: //www. judylab. org/doku. php? id=r esearch: wireless_biosignal_telemetry http: //contecmedical. Miniature Wireless Pulse Oximeter http: //www. judylab. org/doku. php? id=r esearch: wireless_biosignal_telemetry http: //contecmedical. en. made-in. CMS-P PC Based Pulse Oximeter china. com/offer/ab. HEQvn. Yztp. J/Sell. CMS-P-PC-Based-Pulse-Oximeter-with -Free-SW. html Prof. Dr. Sezgin ALSAN Biyomedikal Müh. Giriş 40

http: //www. ti. com/lit/an/slaa 274 b. pdf Prof. Dr. Sezgin ALSAN Biyomedikal Müh. Giriş http: //www. ti. com/lit/an/slaa 274 b. pdf Prof. Dr. Sezgin ALSAN Biyomedikal Müh. Giriş 41

Pulse oximetry The probe contains two high intensity, monochromatic, light- emitting diodes, one emitting Pulse oximetry The probe contains two high intensity, monochromatic, light- emitting diodes, one emitting red light (660 nm) and the second infrared (940 nm) on one side and a photodetector on the other to measure the amount of light transmitted through the finger. Prof. Dr. Sezgin ALSAN Biyomedikal Müh. Giriş 42

http: //www. embed 4 u. com/8051 based-heart-rate-meter/ Prof. Dr. Sezgin ALSAN Biyomedikal Müh. Giriş http: //www. embed 4 u. com/8051 based-heart-rate-meter/ Prof. Dr. Sezgin ALSAN Biyomedikal Müh. Giriş 43

http: //www. 8085 projects. info/post/Fast-heart-rate-meter-using-CD 4518 CD 4046 -CD 4511. aspx Prof. Dr. Sezgin http: //www. 8085 projects. info/post/Fast-heart-rate-meter-using-CD 4518 CD 4046 -CD 4511. aspx Prof. Dr. Sezgin ALSAN Biyomedikal Müh. Giriş 44

Prof. Dr. Sezgin ALSAN Biyomedikal Müh. Giriş 45 Prof. Dr. Sezgin ALSAN Biyomedikal Müh. Giriş 45

Prof. Dr. Sezgin ALSAN Biyomedikal Müh. Giriş 46 Prof. Dr. Sezgin ALSAN Biyomedikal Müh. Giriş 46

Prof. Dr. Sezgin ALSAN Biyomedikal Müh. Giriş 47 Prof. Dr. Sezgin ALSAN Biyomedikal Müh. Giriş 47

Prof. Dr. Sezgin ALSAN Biyomedikal Müh. Giriş 48 Prof. Dr. Sezgin ALSAN Biyomedikal Müh. Giriş 48

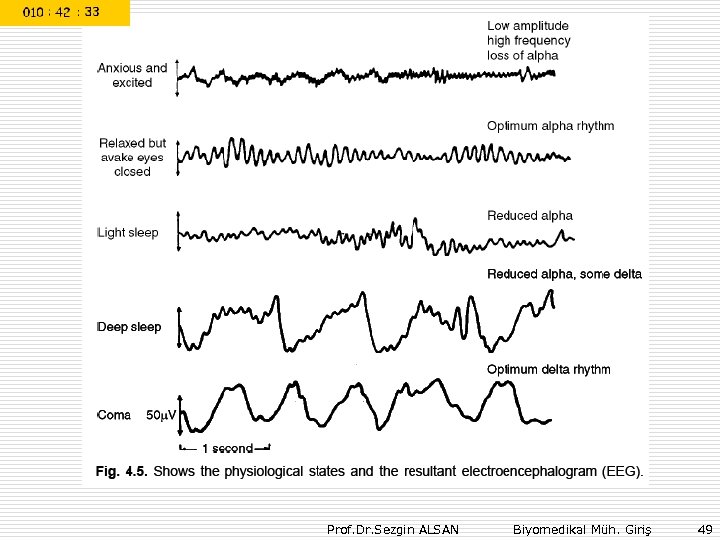

Prof. Dr. Sezgin ALSAN Biyomedikal Müh. Giriş 49 Prof. Dr. Sezgin ALSAN Biyomedikal Müh. Giriş 49

Prof. Dr. Sezgin ALSAN Biyomedikal Müh. Giriş 50 Prof. Dr. Sezgin ALSAN Biyomedikal Müh. Giriş 50

Prof. Dr. Sezgin ALSAN Biyomedikal Müh. Giriş 51 Prof. Dr. Sezgin ALSAN Biyomedikal Müh. Giriş 51

Prof. Dr. Sezgin ALSAN Biyomedikal Müh. Giriş 52 Prof. Dr. Sezgin ALSAN Biyomedikal Müh. Giriş 52

Prof. Dr. Sezgin ALSAN Biyomedikal Müh. Giriş 53 Prof. Dr. Sezgin ALSAN Biyomedikal Müh. Giriş 53

Prof. Dr. Sezgin ALSAN Biyomedikal Müh. Giriş 54 Prof. Dr. Sezgin ALSAN Biyomedikal Müh. Giriş 54

http: //nutrition. uvm. edu/bodycomp/uw w/lung-vol. html Prof. Dr. Sezgin ALSAN Biyomedikal Müh. Giriş 55 http: //nutrition. uvm. edu/bodycomp/uw w/lung-vol. html Prof. Dr. Sezgin ALSAN Biyomedikal Müh. Giriş 55

Prof. Dr. Sezgin ALSAN Biyomedikal Müh. Giriş 56 Prof. Dr. Sezgin ALSAN Biyomedikal Müh. Giriş 56

Prof. Dr. Sezgin ALSAN Biyomedikal Müh. Giriş 57 Prof. Dr. Sezgin ALSAN Biyomedikal Müh. Giriş 57

Prof. Dr. Sezgin ALSAN Biyomedikal Müh. Giriş 58 Prof. Dr. Sezgin ALSAN Biyomedikal Müh. Giriş 58

Prof. Dr. Sezgin ALSAN Biyomedikal Müh. Giriş 59 Prof. Dr. Sezgin ALSAN Biyomedikal Müh. Giriş 59

Prof. Dr. Sezgin ALSAN Biyomedikal Müh. Giriş 60 Prof. Dr. Sezgin ALSAN Biyomedikal Müh. Giriş 60

Ödevler: • Bioelektrik empedans tanımı, ölçmeleri, dijital terazide vücudun yağ, su değerlerinin belirlenmesi 1. Ödevler: • Bioelektrik empedans tanımı, ölçmeleri, dijital terazide vücudun yağ, su değerlerinin belirlenmesi 1. Thermocouples http: //www. omega. com http: //zone. ni. com/devzone/cda/tut/p/id/12334 2. Thermistor 3. Resistance Temperature Detector 4. Infrared Thermometers 5. Pressure Transducers 6. Load Cells 7. Strain Gage http: //zone. ni. com/devzone/cda/tut/p/id/3642 8. Flowmeters 9. p. H Measurement 10. Level Measurement Prof. Dr. Sezgin ALSAN Biyomedikal Müh. Giriş 61

http: //www. allaboutcircuits. com/vol_1/chpt_8/8. html this multimeter may also be known as a volt-ohm-milliammeter http: //www. allaboutcircuits. com/vol_1/chpt_8/8. html this multimeter may also be known as a volt-ohm-milliammeter Prof. Dr. Sezgin ALSAN Biyomedikal Müh. Giriş 62

Prof. Dr. Sezgin ALSAN Biyomedikal Müh. Giriş 63 Prof. Dr. Sezgin ALSAN Biyomedikal Müh. Giriş 63

http: //www. web-books. com/e. Library/ON/B 1396/097 MB 1396. html Prof. Dr. Sezgin ALSAN Biyomedikal http: //www. web-books. com/e. Library/ON/B 1396/097 MB 1396. html Prof. Dr. Sezgin ALSAN Biyomedikal Müh. Giriş 64

Digital Capacitance Meter (1) Each units are: t seconds, R ohms, C farad and Digital Capacitance Meter (1) Each units are: t seconds, R ohms, C farad and epsilon is a Napier's number (approx. 2. 72). When VC reaches VC 1, the time t 1 can be expressed in following formure. (2) This means that the t 1 is proportional to C. Thus the capacitance can be calcurated from charge time and any other fixed parameters. http: //www. radiolocman. com/shem/schematics. html? di=55103 Prof. Dr. Sezgin ALSAN Biyomedikal Müh. Giriş 65

http: //zone. ni. com/devzone/cda/ph/p/id/66 Displacement, Location, or Position Sensors Prof. Dr. Sezgin ALSAN Biyomedikal http: //zone. ni. com/devzone/cda/ph/p/id/66 Displacement, Location, or Position Sensors Prof. Dr. Sezgin ALSAN Biyomedikal Müh. Giriş 66

Displacement, Location, or Position Sensors Prof. Dr. Sezgin ALSAN Biyomedikal Müh. Giriş 67 Displacement, Location, or Position Sensors Prof. Dr. Sezgin ALSAN Biyomedikal Müh. Giriş 67

Prof. Dr. Sezgin ALSAN Biyomedikal Müh. Giriş 68 Prof. Dr. Sezgin ALSAN Biyomedikal Müh. Giriş 68

ANALOG FREQUENCY MEASUREMENTS Prof. Dr. Sezgin ALSAN Biyomedikal Müh. Giriş 69 ANALOG FREQUENCY MEASUREMENTS Prof. Dr. Sezgin ALSAN Biyomedikal Müh. Giriş 69

Prof. Dr. Sezgin ALSAN Biyomedikal Müh. Giriş 70 Prof. Dr. Sezgin ALSAN Biyomedikal Müh. Giriş 70

This audio frequency meter uses 555 IC as a monostable multivibrator one-shoot rigger). ( This audio frequency meter uses 555 IC as a monostable multivibrator one-shoot rigger). ( t A monostable multivibrator can act as a frequency-to-voltage converter because it produce a fixed pulse width, with the repetition rate/density is proportional to the triggering input frequency. Here is the circuit’s schematic diagram: For resistor R 1, because it set the measurement range, it’s better to use a rotary switch to select different values for different ranges. For the ampere meter, you can use both analog or digital ampere meter. A cheap dual-slope ADC digital meter is suitable because its averaging characteristic, but a fast digital multimeter can also be used although it may show some uncertainty because of their fast sampling. Prof. Dr. Sezgin ALSAN Biyomedikal Müh. Giriş 71

This 1 -k. Hz linear-scale analog frequency meter circuit uses the 555 as a This 1 -k. Hz linear-scale analog frequency meter circuit uses the 555 as a pulse counter http: //www. electronicecircuits. com/electronic-circuits/analog-frequency-meter-circuit/ Prof. Dr. Sezgin ALSAN Biyomedikal Müh. Giriş 72

http: //www. brighthub. com/engineering/electrical/articles/66194. aspx Prof. Dr. Sezgin ALSAN Biyomedikal Müh. Giriş 73 http: //www. brighthub. com/engineering/electrical/articles/66194. aspx Prof. Dr. Sezgin ALSAN Biyomedikal Müh. Giriş 73

DEFIBRILLATORS Prof. Dr. Sezgin ALSAN Biyomedikal Müh. Giriş 74 DEFIBRILLATORS Prof. Dr. Sezgin ALSAN Biyomedikal Müh. Giriş 74

For this example, the discharge is underdamped (biphasic, also referred to as a Gurvich For this example, the discharge is underdamped (biphasic, also referred to as a Gurvich waveform) when the patient resistance is less than about 56Ω because Rpatient+Rinductor=56Ω+10Ω=66Ω

Figure 8. 32 Schematic diagram of a damped sinusoidal waveform defibrillator capable of delivering Figure 8. 32 Schematic diagram of a damped sinusoidal waveform defibrillator capable of delivering energies of up to 320 J into a 50 -Ω patient load through a 5 -ms Edmark (monophasic) waveform. Charge pushbutton SW 2 energizes high-voltage transformer T 1. C 1 is charged through the high-voltage rectifier network D 1–D 4 and R 1. Meter M 1 is calibrated to yield an estimate of energy (in joules) delivered to the patient, assuming a load impedance of 50Ω. Defibrillation energy is delivered to the patient by simultaneously pressing on pushbuttons SW 3 and SW 4, which energize relay K 1, which is used to transfer the defibrillation charge from capacitor C 1 to the patient via pulse shaping inductor L 1. R 4 and R 5 discharge C 1 if the defibrillation buttons are depressed without a suitable load across the paddle electrodes or the Prof. Dr. Sezgin ALSAN Biyomedikal Müh. Giriş 76

Prof. Dr. Sezgin ALSAN Biyomedikal Müh. Giriş 77 Prof. Dr. Sezgin ALSAN Biyomedikal Müh. Giriş 77

Energy limits A. C. defibrillator 0. 25 sec × 230 volts × (I Amps) Energy limits A. C. defibrillator 0. 25 sec × 230 volts × (I Amps) = 450 watts-sec. Required required I = 7. 5 Amps. But preferable 0. 01 sec. Pulses. Then I = 450/(230 × 0. 01) = 175 A. This is too much to be supplied by household mains. Prof. Dr. Sezgin ALSAN Biyomedikal Müh. Giriş 78

DC Defibrillation (Fig. 12. 10 b) 1. Safety housings for electrodes–capacitor discharges only when DC Defibrillation (Fig. 12. 10 b) 1. Safety housings for electrodes–capacitor discharges only when the electrodes are making firm contact with the heart or chest wall. 2. Two set of electrodes - not interchangeable sockets 1. Internal 50– 72 J (5– 3 k. V) 3. Meter indicates Joules 1. External 400 J (7 k. V). 4. Charging time constant of 4 seconds 1. 0. 25 M Ω × 16 μF 2. (charging resistor) Takes about 16 secs. to charge to 4 k. V. Prof. Dr. Sezgin ALSAN Biyomedikal Müh. Giriş 79

MEDICAL INSTRUMENTATION Application and Design FOURTH EDITION John G. Webster, Editor CAPACITIVE-DISCHARGE DC DEFIBRILLATORS MEDICAL INSTRUMENTATION Application and Design FOURTH EDITION John G. Webster, Editor CAPACITIVE-DISCHARGE DC DEFIBRILLATORS A short high-amplitude defibrillation pulse can be obtained by using the capacitive-discharge circuit shown in Figure 13. 10. In this case, a halfwave rectifier driven by a step-up transformer is used to charge the capacitor C. A good rule of thumb is to keep charging time under 10 s. Prof. Dr. Sezgin ALSAN Biyomedikal Müh. Giriş 80

Prof. Dr. Sezgin ALSAN Biyomedikal Müh. Giriş 81 Prof. Dr. Sezgin ALSAN Biyomedikal Müh. Giriş 81

When external electrodes are used, energies as high as 400 J may be required. When external electrodes are used, energies as high as 400 J may be required. The energy stored in the capacitor is given by the wellknown equation Prof. Dr. Sezgin ALSAN Biyomedikal Müh. Giriş 82

http: //www. intersil. com/applications/printdoc/Automated. External. Defibrillator. asp Prof. Dr. Sezgin ALSAN Biyomedikal Müh. Giriş http: //www. intersil. com/applications/printdoc/Automated. External. Defibrillator. asp Prof. Dr. Sezgin ALSAN Biyomedikal Müh. Giriş 83

Fast charging — less than 3 seconds to 150 J and less than 5 Fast charging — less than 3 seconds to 150 J and less than 5 seconds to 270 J http: //www. nihonkohden. com/produc ts/type/emergency/tec 7700. html Prof. Dr. Sezgin ALSAN Biyomedikal Müh. Giriş 84

Prof. Dr. Sezgin ALSAN Biyomedikal Müh. Giriş 85 Prof. Dr. Sezgin ALSAN Biyomedikal Müh. Giriş 85

Prof. Dr. Sezgin ALSAN Biyomedikal Müh. Giriş 86 Prof. Dr. Sezgin ALSAN Biyomedikal Müh. Giriş 86

Prof. Dr. Sezgin ALSAN Biyomedikal Müh. Giriş 87 Prof. Dr. Sezgin ALSAN Biyomedikal Müh. Giriş 87

Principles of Bioelectrical Impedance Analysis Prof. Dr. Sezgin ALSAN Biyomedikal Müh. Giriş 88 Principles of Bioelectrical Impedance Analysis Prof. Dr. Sezgin ALSAN Biyomedikal Müh. Giriş 88

Prof. Dr. Sezgin ALSAN Biyomedikal Müh. Giriş 89 Prof. Dr. Sezgin ALSAN Biyomedikal Müh. Giriş 89

A method which involves the measurement of bioelectrical resistive impedance (R) for the estimation A method which involves the measurement of bioelectrical resistive impedance (R) for the estimation of human body composition is described. This method is based upon the principle that the electrical conductivity of the fat-free tissue mass (FFM) is far greater than that of fat. Using an electrical impedance plethysmograph with a four electrode arrangement that introduces a painless signal (800 A at 50 k. Hz) into the body. FFM was assessed by hydrodensitometry and ranged from 44. 6 -98. 1 kg. Total body water (TBW) determined by D 2 O dilution and total body potassium (TBK) from whole body counting were 50. 6 ± 10. 3 L and 167. 5 ± 38. 1 g, respectively. . http: //www. ajcn. org/content/41/4/810. full. pdf Prof. Dr. Sezgin ALSAN Biyomedikal Müh. Giriş 90

http: //www. ajcn. org/content/41/4/810. full. pdf Prof. Dr. Sezgin ALSAN Biyomedikal Müh. Giriş 91 http: //www. ajcn. org/content/41/4/810. full. pdf Prof. Dr. Sezgin ALSAN Biyomedikal Müh. Giriş 91

http: //curezone. com/upload/pdf/Complex_Bioelectric_Imped. pdf Prof. Dr. Sezgin ALSAN Biyomedikal Müh. Giriş 92 http: //curezone. com/upload/pdf/Complex_Bioelectric_Imped. pdf Prof. Dr. Sezgin ALSAN Biyomedikal Müh. Giriş 92

Uroflowmetry http: //www. digitimer. com/urodynamics/ urodynamics. htm The SEDIA F 1 Flowmeter provides you Uroflowmetry http: //www. digitimer. com/urodynamics/ urodynamics. htm The SEDIA F 1 Flowmeter provides you with a convenient, cost effective and easy to use solution for portable uroflowmetry. Communication between the flow meter and your computer is via Bluetooth connection. The SEDIA software is easily installed on your Windows PC, allowing you to print reports from your own printer. Tepe idrar akım hızı erkeklerde 20 ml/sn, kadınlarda ise 25 ml/sn üstünde normal oalrak kabul edilir Prof. Dr. Sezgin ALSAN Biyomedikal Müh. Giriş 93

http: //www. icenta. co. uk/Product/Mini-Flow-Sensor-Signet-2507 http: //www. nidhimeditech. com /flow 814 -graph-zoom. html Prof. http: //www. icenta. co. uk/Product/Mini-Flow-Sensor-Signet-2507 http: //www. nidhimeditech. com /flow 814 -graph-zoom. html Prof. Dr. Sezgin ALSAN Biyomedikal Müh. Giriş 94

Turbine Flowmeters for Liquid Measurement http: //www. spiraxsarco. com/resources/steam-engineeringtutorials/flowmetering/types-of-steam-flowmeter. asp Prof. Dr. Sezgin ALSAN Turbine Flowmeters for Liquid Measurement http: //www. spiraxsarco. com/resources/steam-engineeringtutorials/flowmetering/types-of-steam-flowmeter. asp Prof. Dr. Sezgin ALSAN Biyomedikal Müh. Giriş 95

Peak-Flow Metre (Nefes ölçüm testi) Prof. Dr. Sezgin ALSAN Biyomedikal Müh. Giriş 96 Peak-Flow Metre (Nefes ölçüm testi) Prof. Dr. Sezgin ALSAN Biyomedikal Müh. Giriş 96

Peak-Flow Metre (Nefes ölçüm testi) Prof. Dr. Sezgin ALSAN Biyomedikal Müh. Giriş 97 Peak-Flow Metre (Nefes ölçüm testi) Prof. Dr. Sezgin ALSAN Biyomedikal Müh. Giriş 97

Breath Alcohol Tester http: //www. madehow. com/Volume-7/Breath-Alcohol-Tester. html http: //www. tradeage. com/sale/digital-breath-alcohol-tester-withflashlight-keychain-ce 277777 Prof. Breath Alcohol Tester http: //www. madehow. com/Volume-7/Breath-Alcohol-Tester. html http: //www. tradeage. com/sale/digital-breath-alcohol-tester-withflashlight-keychain-ce 277777 Prof. Dr. Sezgin ALSAN Biyomedikal Müh. Giriş 98

Alcohol Tester Sensor MQ 303 A is semiconductor sensor is for Alcohol detection, Model Alcohol Tester Sensor MQ 303 A is semiconductor sensor is for Alcohol detection, Model No. MQ 303 A Sensor Type Semiconductor Standard Encapsulation Metal Detection Gas Alcohol Concentration 20 -1000 ppm Alcohol Heater Voltage Vc ≤ 6 V DC Load Resistance R L Adjustable Heater Resistance R H 4. 5 W ± 0. 5 W(Room Tem. ) Heater Current IH 120± 20 m. A Heater Power PH ≤ 140 m. W Sensor Consumption PS ≤ 10 m. W Sensing Resistance Rs 4 KΩ-400 KΩ(in air) Sensitivity S Rs(in air)/Rs(125 ppm Alcohol)≥ 3 Slope Character 0. 9 V ± 0. 1 V AC or DC Loop Voltage Standard Circuit Conditions V H α 0. 50 ± 0. 15(R 300 ppm/R 100 ppm Alcohol) http: //www. elektrovadi. com/dosya/datas heets/ITEAD/MQ 303 A. pdf Tem. Humidity Condition 20°C± 2°C; 65%± 5%RH Standard test circuit Vc: 3. 0 V± 0. 1 V DC; VH: 0. 9 V± 0. 1 V DC Preheat time Prof. Dr. Sezgin ALSAN Biyomedikal Müh. Giriş Over 48 hours 99

Prof. Dr. Sezgin ALSAN Biyomedikal Müh. Giriş Prof. Dr. Sezgin ALSAN Biyomedikal Müh. Giriş

Prof. Dr. Sezgin ALSAN Biyomedikal Müh. Giriş Prof. Dr. Sezgin ALSAN Biyomedikal Müh. Giriş

Digital Blood Pressure Meter http: //www. freescale. com/files/senso rs/doc/app_note/AN 1571. pdf Prof. Dr. Sezgin Digital Blood Pressure Meter http: //www. freescale. com/files/senso rs/doc/app_note/AN 1571. pdf Prof. Dr. Sezgin ALSAN Biyomedikal Müh. Giriş 102
