Mechani CS 6 Что такое Mechani CS

Mechani. CS 6

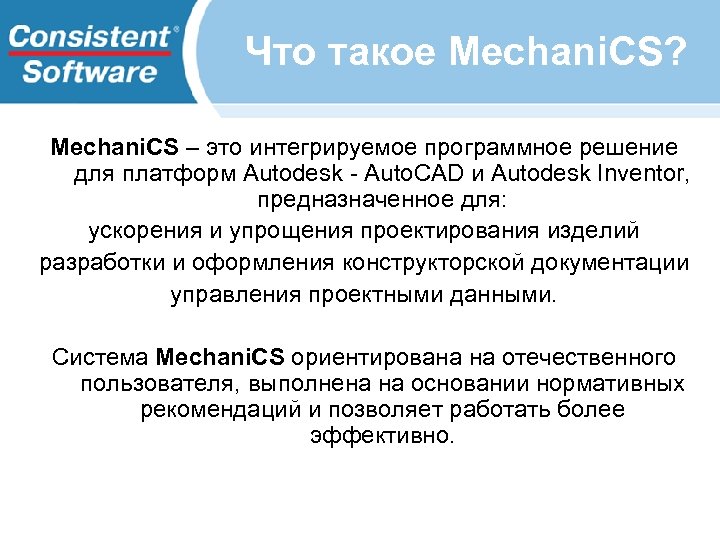

Что такое Mechani. CS? Mechani. CS – это интегрируемое программное решение для платформ Autodesk - Auto. CAD и Autodesk Inventor, предназначенное для: ускорения и упрощения проектирования изделий разработки и оформления конструкторской документации управления проектными данными. Система Mechani. CS ориентирована на отечественного пользователя, выполнена на основании нормативных рекомендаций и позволяет работать более эффективно.

Базовые платформы и сертификация • Auto. CAD 2004 -2008 • Autodesk Inventor 10/11/2008

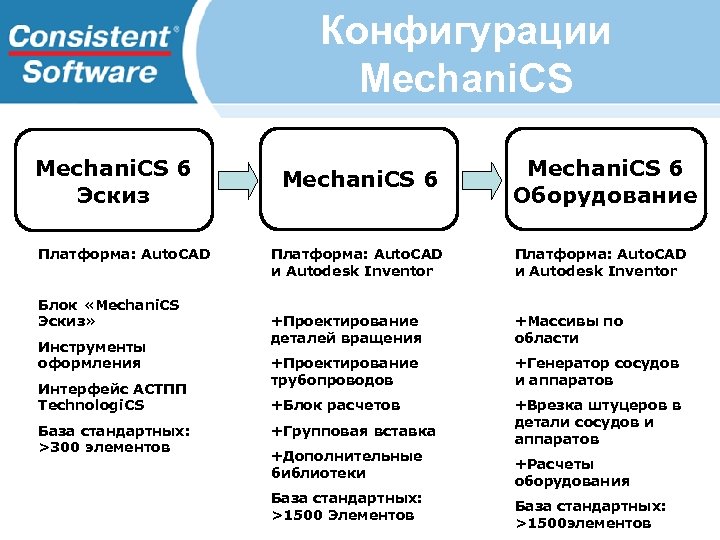

Конфигурации Mechani. CS 6 Эскиз Платформа: Auto. CAD Блок «Mechani. CS Эскиз» Инструменты оформления Интерфейс АСТПП Technologi. CS База стандартных: >300 элементов Mechani. CS 6 Оборудование Платформа: Auto. CAD и Autodesk Inventor +Проектирование деталей вращения +Массивы по области +Проектирование трубопроводов +Генератор сосудов и аппаратов +Блок расчетов +Врезка штуцеров в детали сосудов и аппаратов +Групповая вставка +Дополнительные библиотеки База стандартных: >1500 Элементов +Расчеты оборудования База стандартных: >1500 элементов

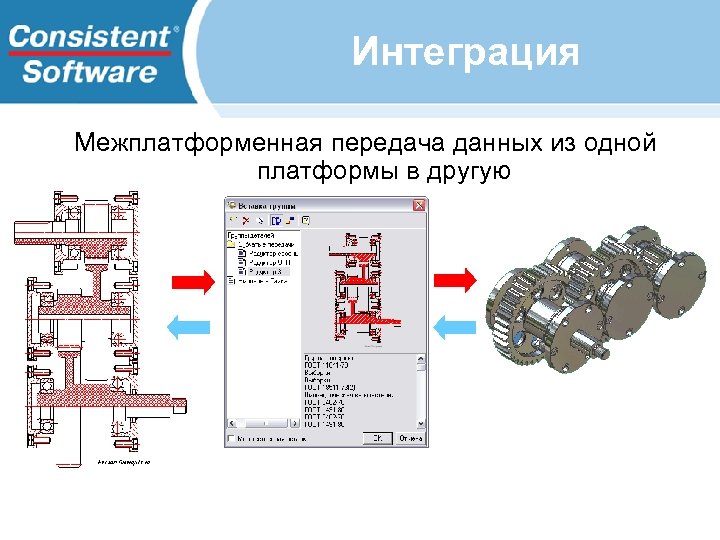

Интеграция Межплатформенная передача данных из одной платформы в другую

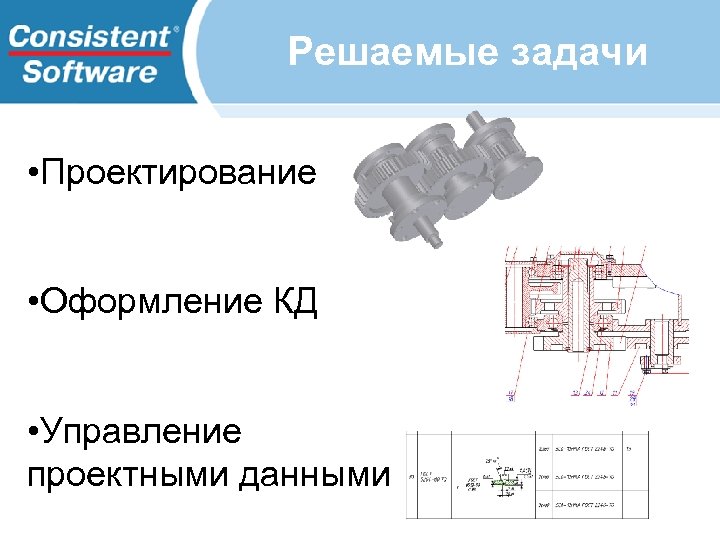

Решаемые задачи • Проектирование • Оформление КД • Управление проектными данными

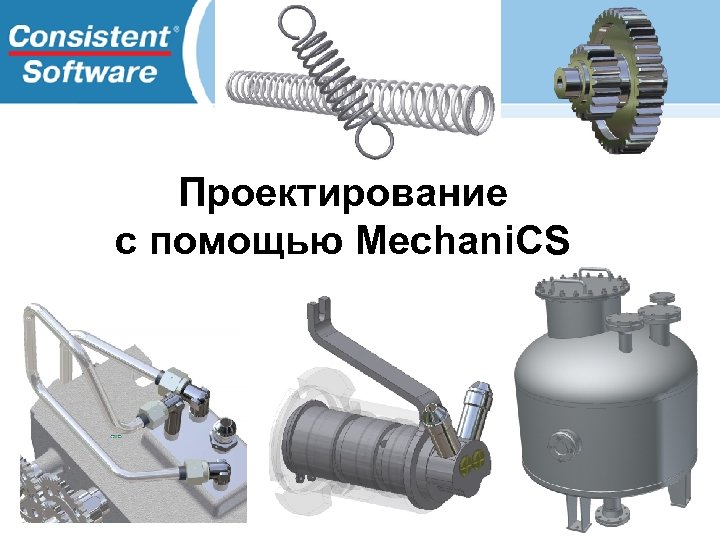

Проектирование с помощью Mechani. CS

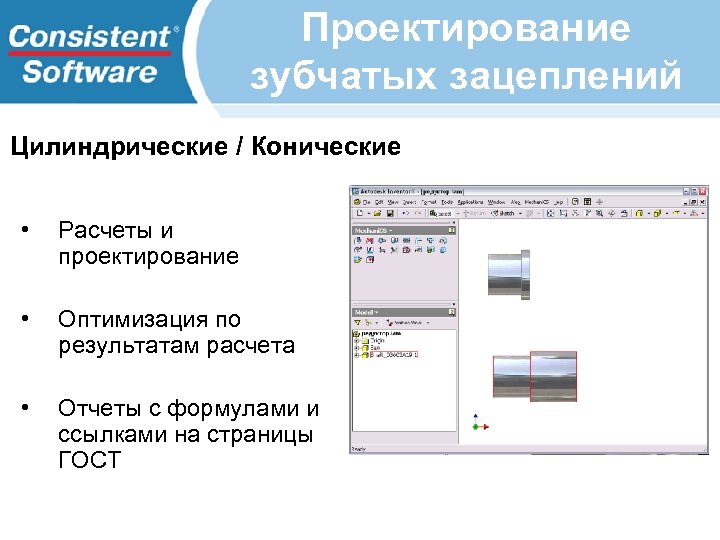

Проектирование зубчатых зацеплений Цилиндрические / Конические • Расчеты и проектирование • Оптимизация по результатам расчета • Отчеты с формулами и ссылками на страницы ГОСТ

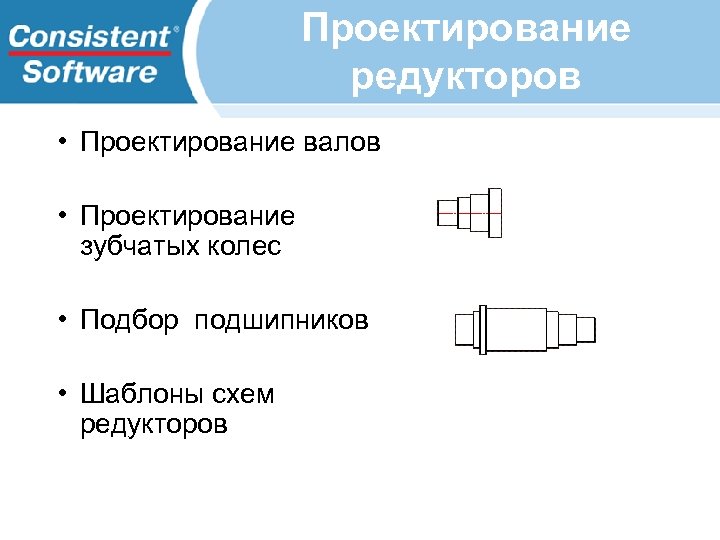

Проектирование редукторов • Проектирование валов • Проектирование зубчатых колес • Подбор подшипников • Шаблоны схем редукторов

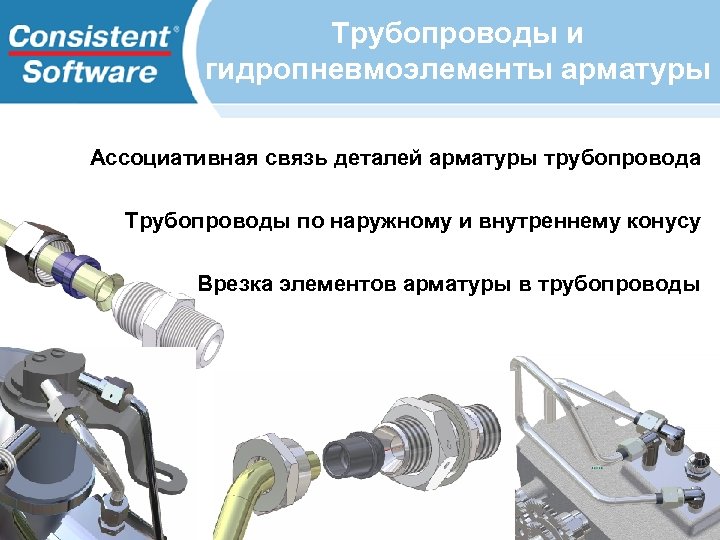

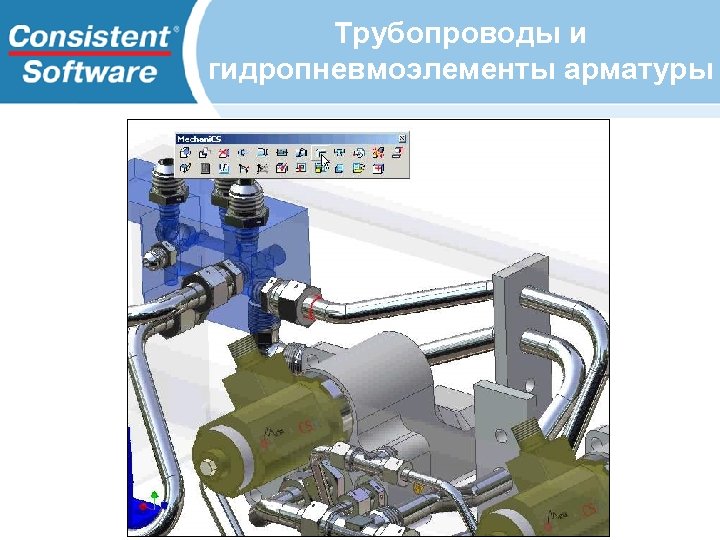

Трубопроводы и гидропневмоэлементы арматуры Ассоциативная связь деталей арматуры трубопровода Трубопроводы по наружному и внутреннему конусу Врезка элементов арматуры в трубопроводы

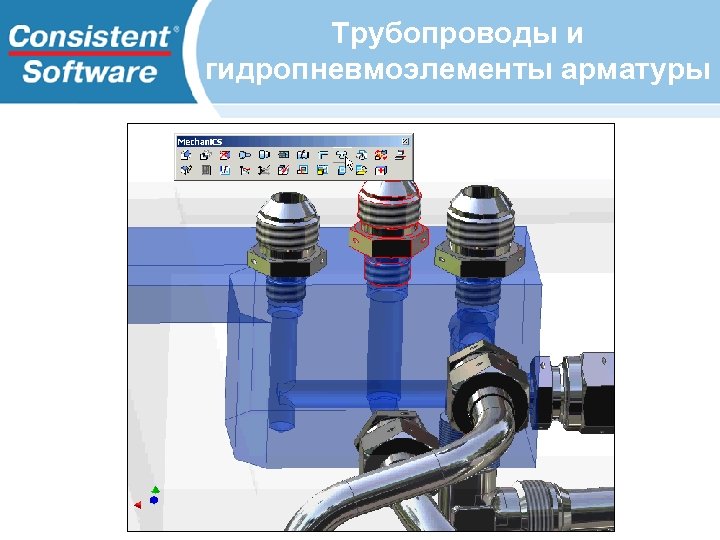

Трубопроводы и гидропневмоэлементы арматуры

Трубопроводы и гидропневмоэлементы арматуры

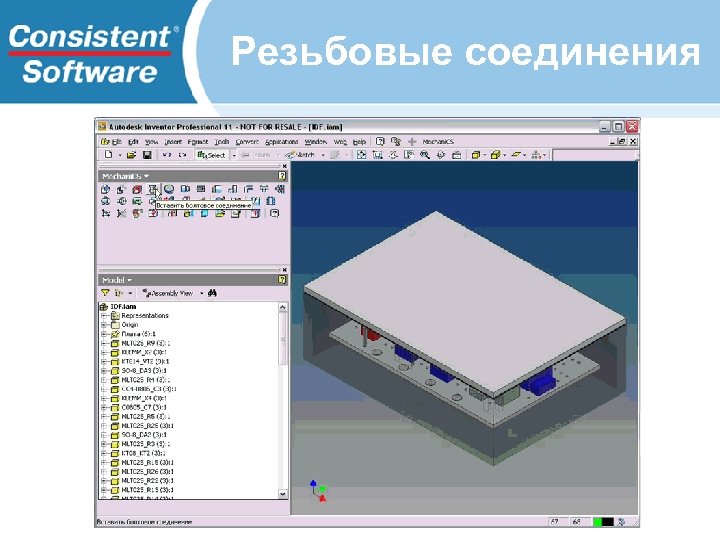

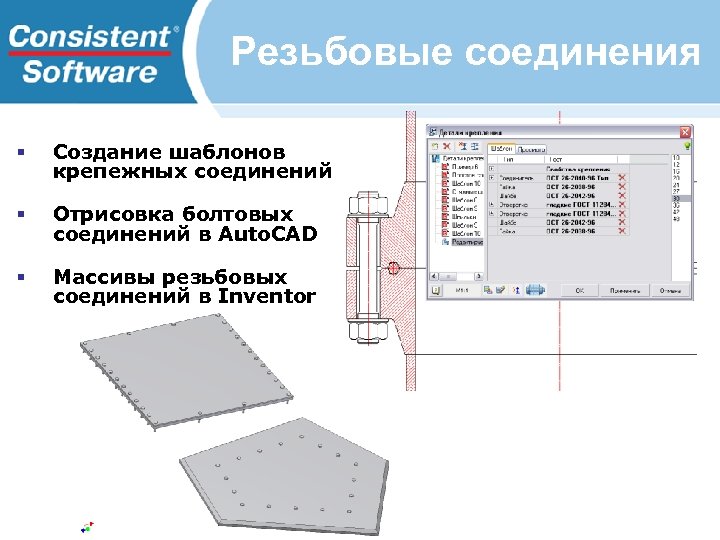

Резьбовые соединения § Создание шаблонов крепежных соединений § Отрисовка болтовых соединений в Auto. CAD § Массивы резьбовых соединений в Inventor

Резьбовые соединения

Емкостное оборудование Сосуды и аппараты. Врезная арматура. Шаблоны сборок.

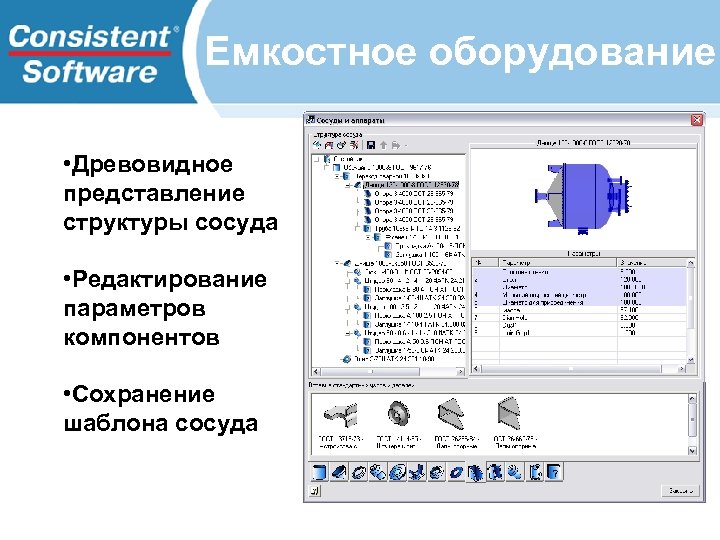

Емкостное оборудование • Древовидное представление структуры сосуда • Редактирование параметров компонентов • Сохранение шаблона сосуда

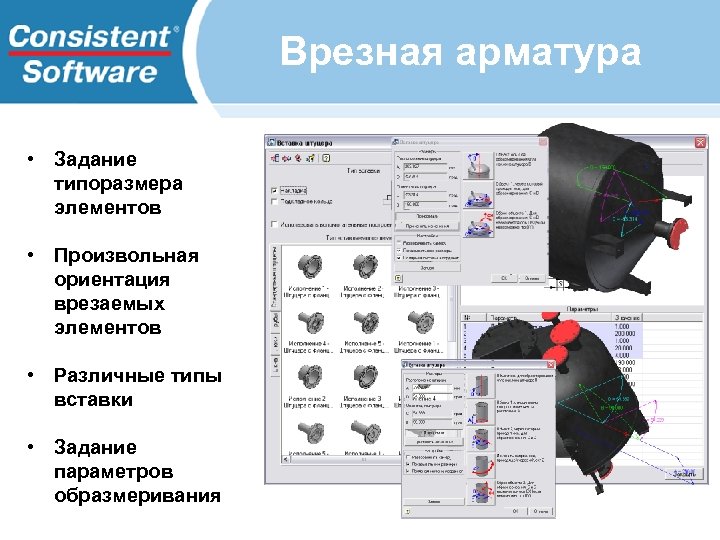

Врезная арматура • Задание типоразмера элементов • Произвольная ориентация врезаемых элементов • Различные типы вставки • Задание параметров образмеривания

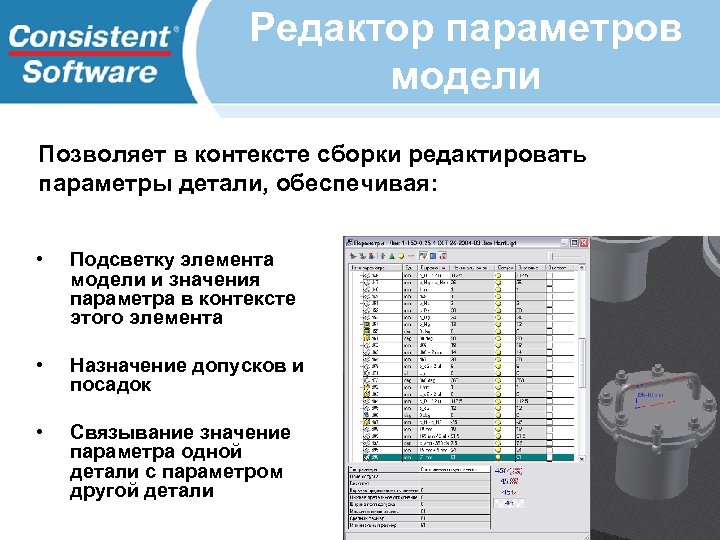

Редактор параметров модели Позволяет в контексте сборки редактировать параметры детали, обеспечивая: • Подсветку элемента модели и значения параметра в контексте этого элемента • Назначение допусков и посадок • Связывание значение параметра одной детали с параметром другой детали

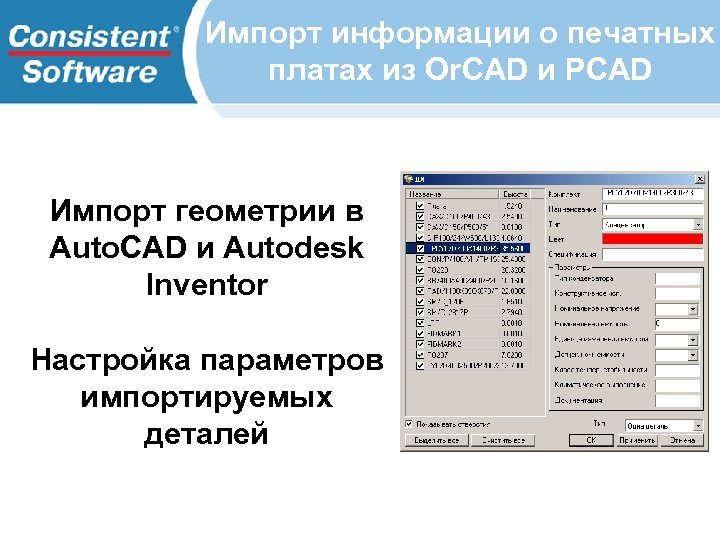

Импорт информации о печатных платах из Or. CAD и PCAD Импорт геометрии в Auto. CAD и Autodesk Inventor Настройка параметров импортируемых деталей

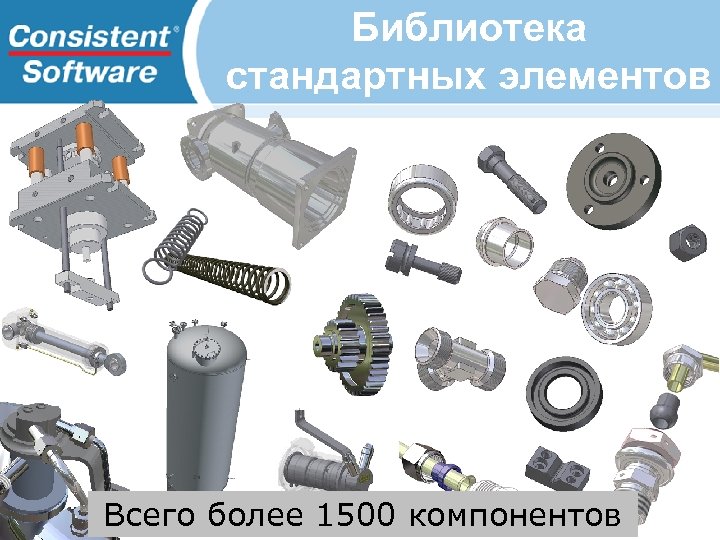

Библиотека стандартных элементов Всего более 1500 компонентов

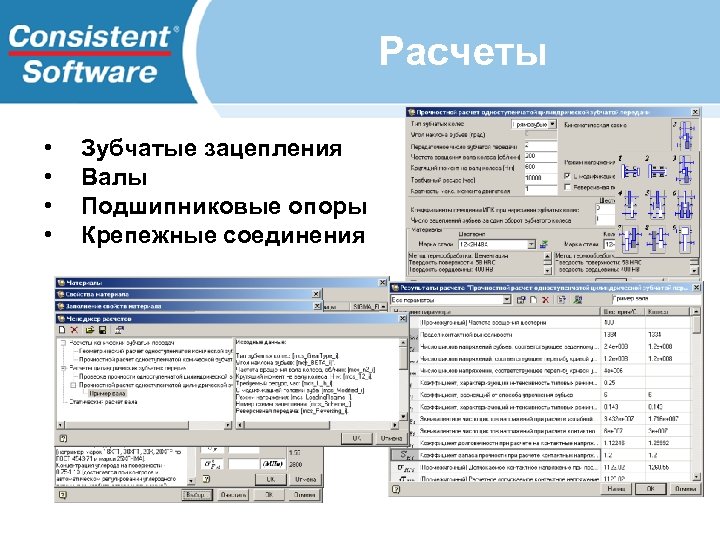

Расчеты • • Зубчатые зацепления Валы Подшипниковые опоры Крепежные соединения

Расчеты Статический расчет вала на прочность

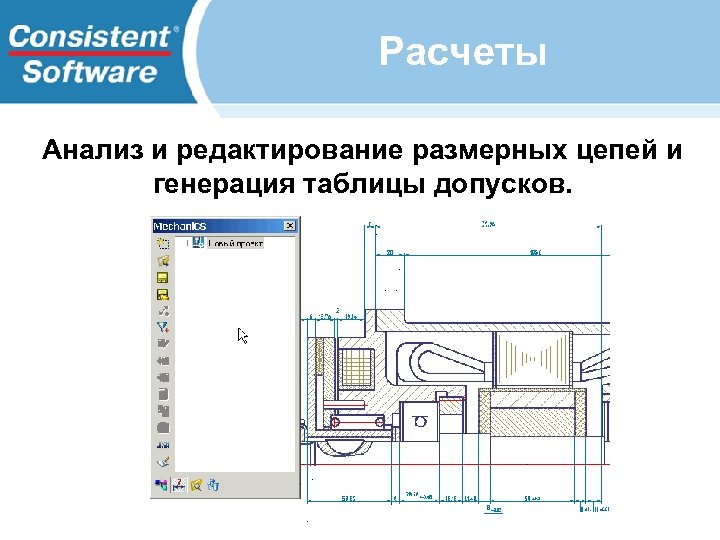

Расчеты Анализ и редактирование размерных цепей и генерация таблицы допусков.

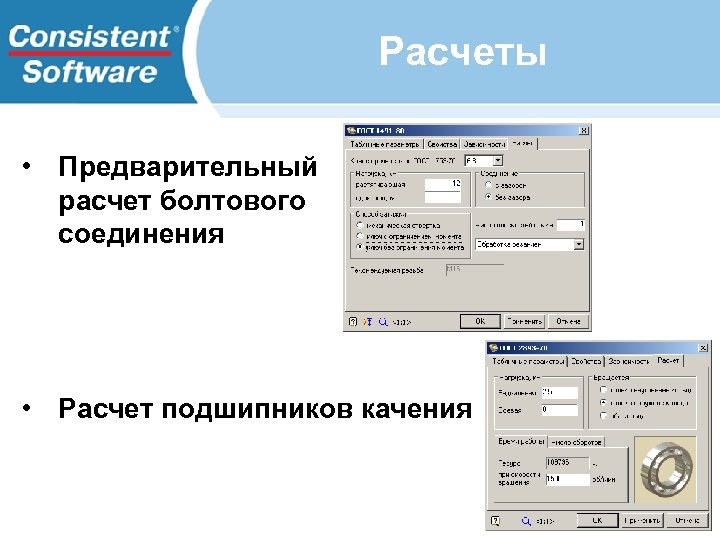

Расчеты • Предварительный расчет болтового соединения • Расчет подшипников качения

Расчеты Проектирование пружин сжатия/растяжения

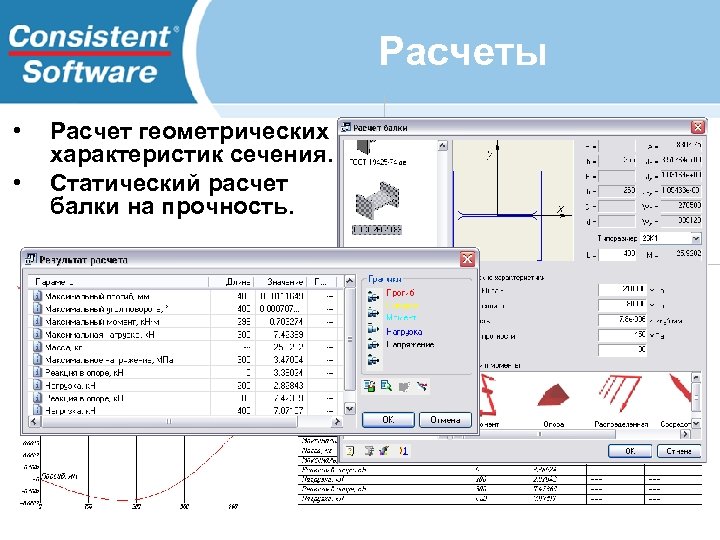

Расчеты • • Расчет геометрических характеристик сечения. Статический расчет балки на прочность.

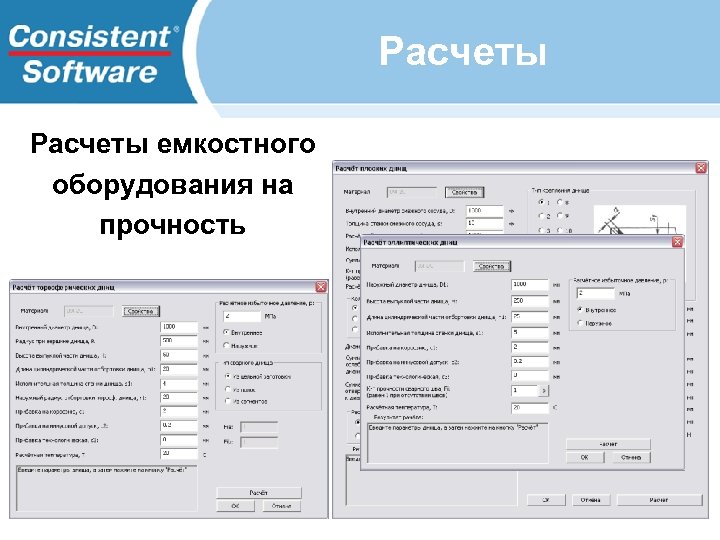

Расчеты емкостного оборудования на прочность

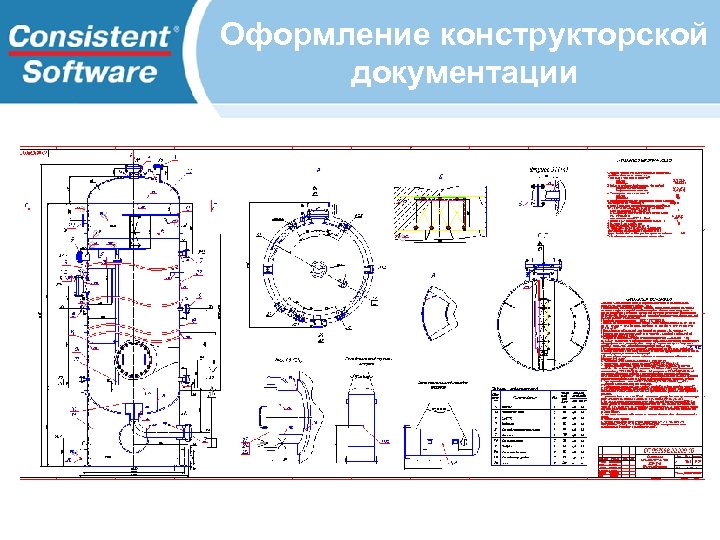

Оформление конструкторской документации

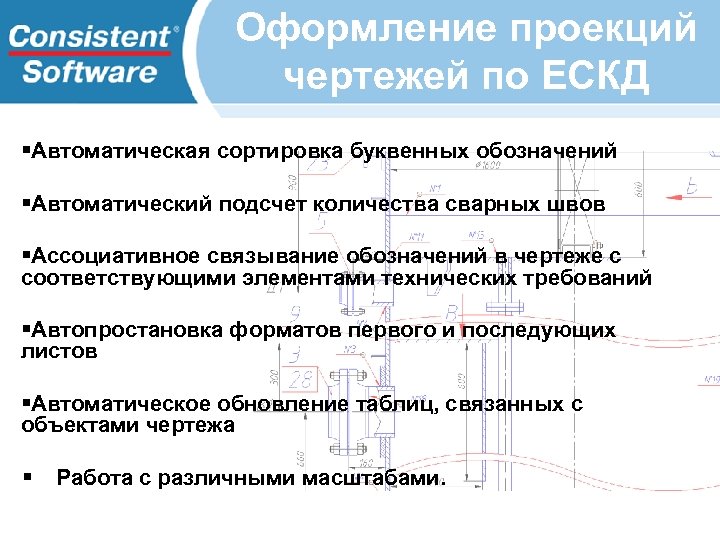

Оформление проекций чертежей по ЕСКД §Автоматическая сортировка буквенных обозначений §Автоматический подсчет количества сварных швов §Ассоциативное связывание обозначений в чертеже с соответствующими элементами технических требований §Автопростановка форматов первого и последующих листов §Автоматическое обновление таблиц, связанных с объектами чертежа § Работа с различными масштабами.

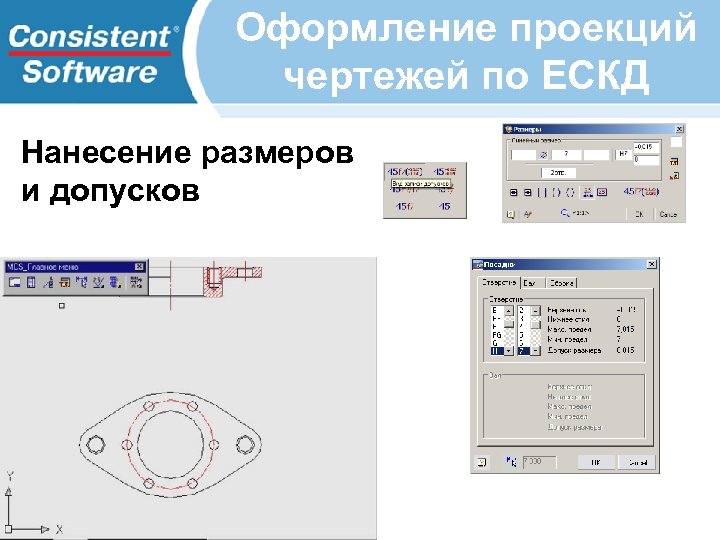

Оформление проекций чертежей по ЕСКД Нанесение размеров и допусков

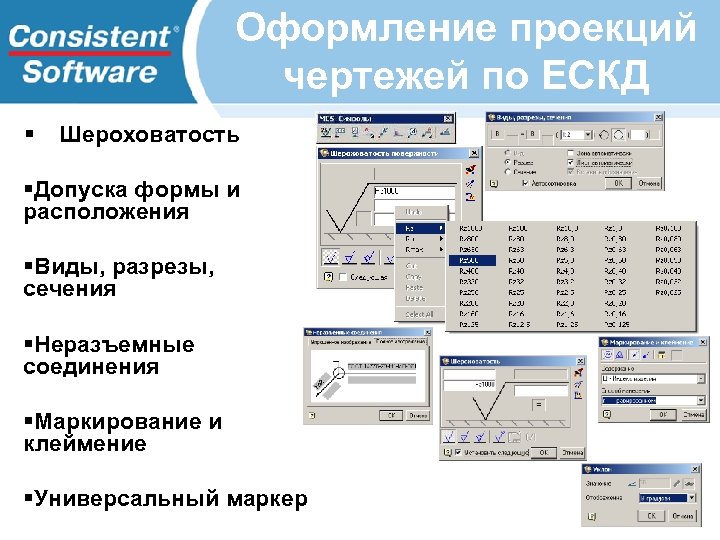

Оформление проекций чертежей по ЕСКД § Шероховатость §Допуска формы и расположения §Виды, разрезы, сечения §Неразъемные соединения §Маркирование и клеймение §Универсальный маркер

Оформление проекций чертежей по ЕСКД • Динамическое изменение размеров формата • Использование базы данных материалов • Сохранение значений полей по умолчанию

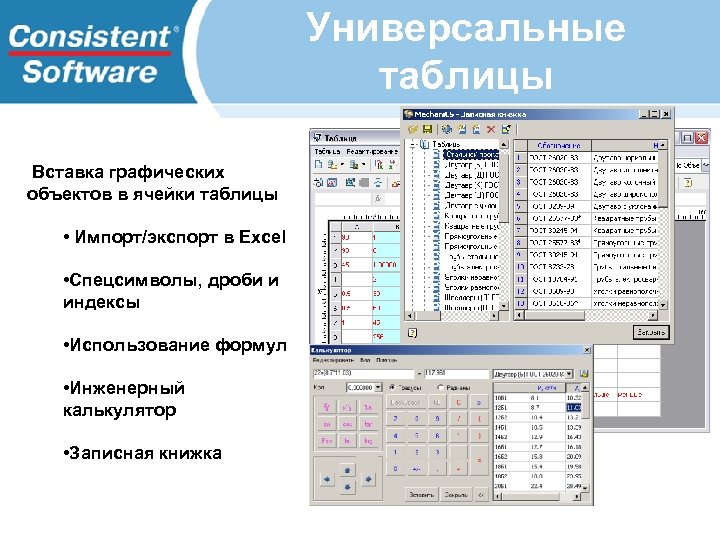

Универсальные таблицы Вставка графических объектов в ячейки таблицы • Импорт/экспорт в Excel • Спецсимволы, дроби и индексы • Использование формул • Инженерный калькулятор • Записная книжка

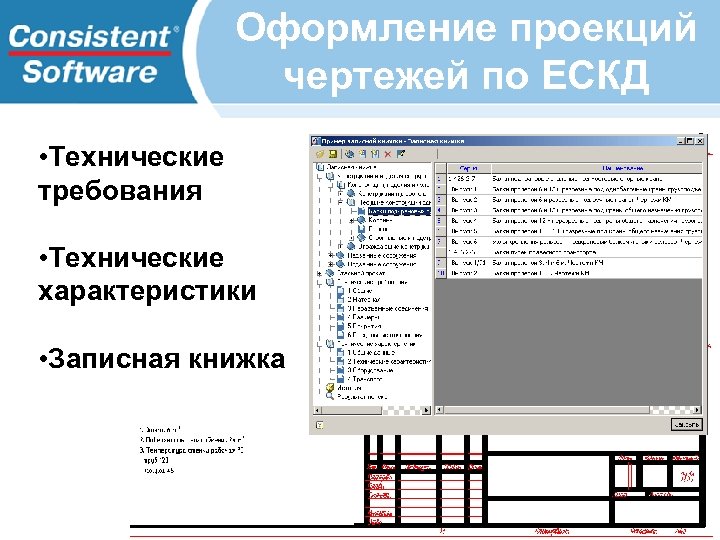

Оформление проекций чертежей по ЕСКД • Технические требования • Технические характеристики • Записная книжка

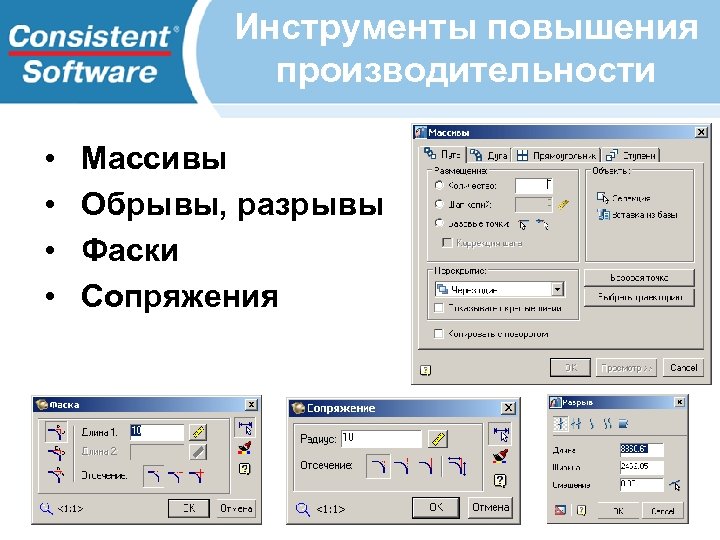

Инструменты повышения производительности • • Массивы Обрывы, разрывы Фаски Сопряжения

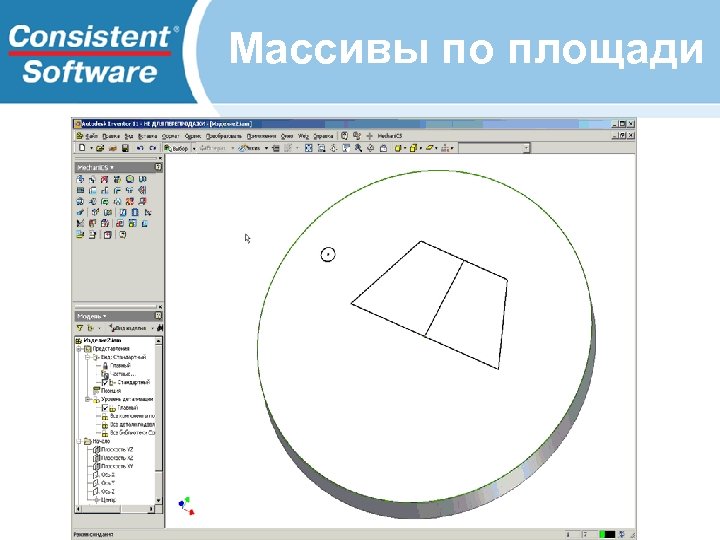

Массивы по площади

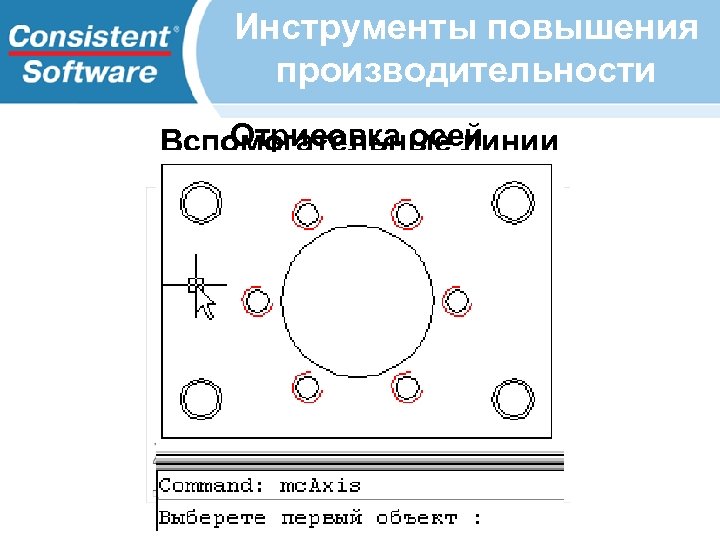

Инструменты повышения производительности Отрисовка осей Вспомогательные линии

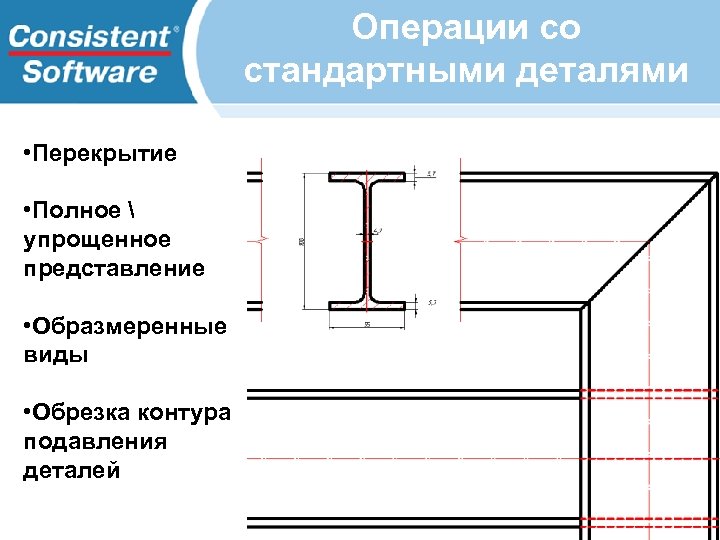

Операции со стандартными деталями • Перекрытие • Полное упрощенное представление • Образмеренные виды • Обрезка контура подавления деталей

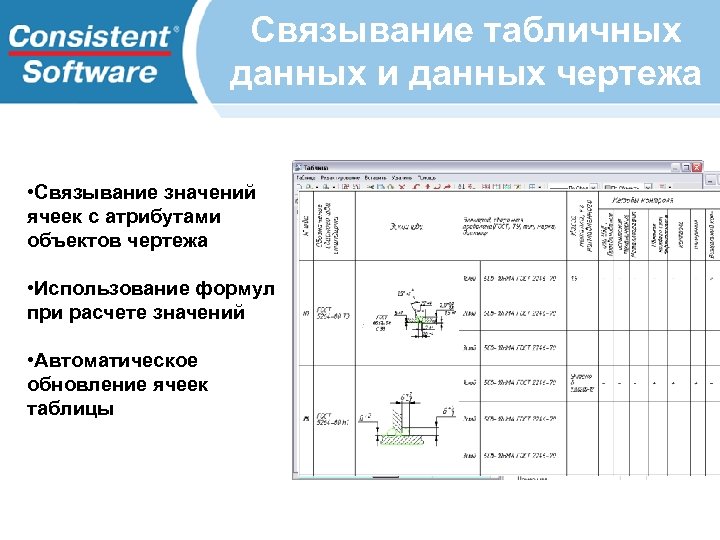

Связывание табличных данных и данных чертежа • Связывание значений ячеек с атрибутами объектов чертежа • Использование формул при расчете значений • Автоматическое обновление ячеек таблицы

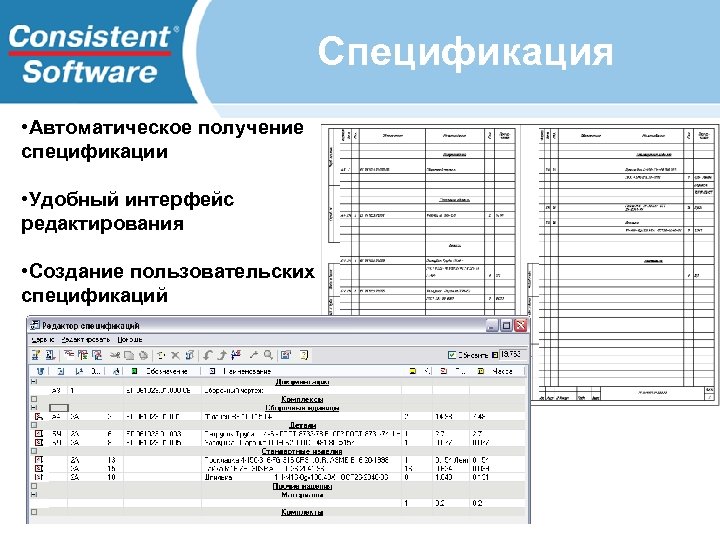

Спецификация • Автоматическое получение спецификации • Удобный интерфейс редактирования • Создание пользовательских спецификаций

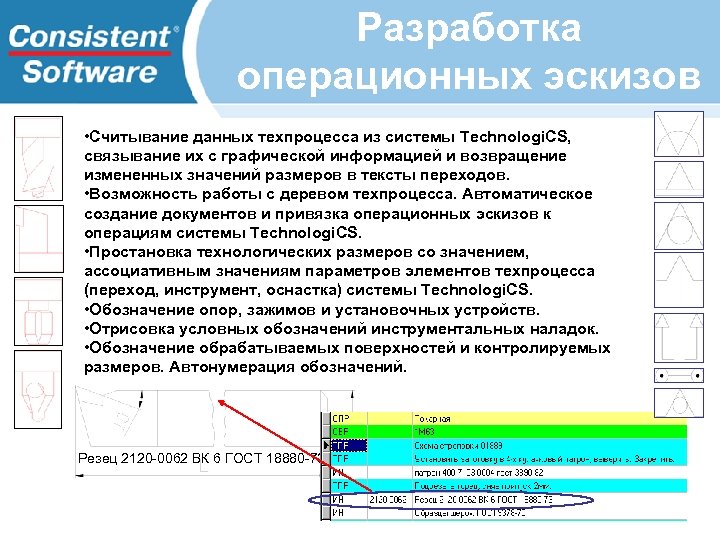

Разработка операционных эскизов • Считывание данных техпроцесса из системы Technologi. CS, связывание их с графической информацией и возвращение измененных значений размеров в тексты переходов. • Возможность работы с деревом техпроцесса. Автоматическое создание документов и привязка операционных эскизов к операциям системы Technologi. CS. • Простановка технологических размеров со значением, ассоциативным значениям параметров элементов техпроцесса (переход, инструмент, оснастка) системы Technologi. CS. • Обозначение опор, зажимов и установочных устройств. • Отрисовка условных обозначений инструментальных наладок. • Обозначение обрабатываемых поверхностей и контролируемых размеров. Автонумерация обозначений. Резец 2120 -0062 ВК 6 ГОСТ 18880 -73

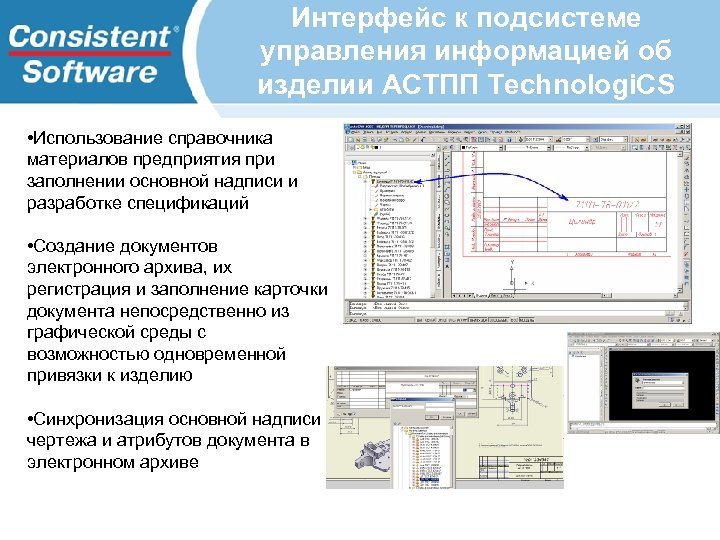

Интерфейс к подсистеме управления информацией об изделии АСТПП Technologi. CS • Использование справочника материалов предприятия при заполнении основной надписи и разработке спецификаций • Создание документов электронного архива, их регистрация и заполнение карточки документа непосредственно из графической среды с возможностью одновременной привязки к изделию • Синхронизация основной надписи чертежа и атрибутов документа в электронном архиве

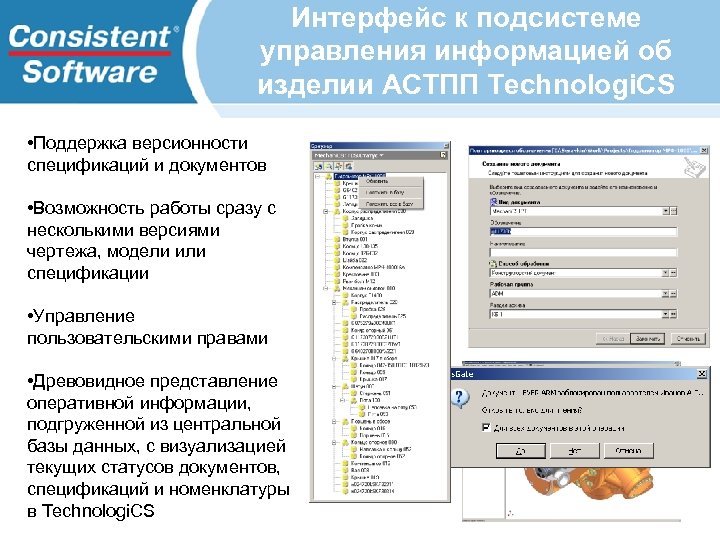

Интерфейс к подсистеме управления информацией об изделии АСТПП Technologi. CS • Поддержка версионности спецификаций и документов • Возможность работы сразу с несколькими версиями чертежа, модели или спецификации • Управление пользовательскими правами • Древовидное представление оперативной информации, подгруженной из центральной базы данных, с визуализацией текущих статусов документов, спецификаций и номенклатуры в Technologi. CS

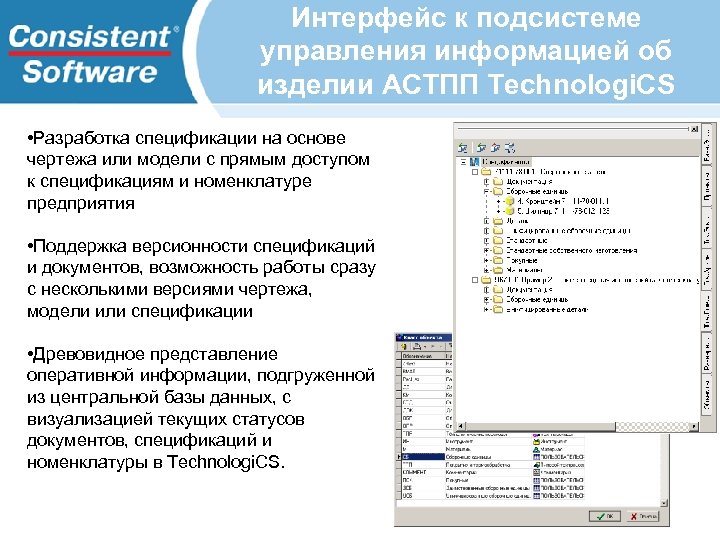

Интерфейс к подсистеме управления информацией об изделии АСТПП Technologi. CS • Разработка спецификации на основе чертежа или модели с прямым доступом к спецификациям и номенклатуре предприятия • Поддержка версионности спецификаций и документов, возможность работы сразу с несколькими версиями чертежа, модели или спецификации • Древовидное представление оперативной информации, подгруженной из центральной базы данных, с визуализацией текущих статусов документов, спецификаций и номенклатуры в Technologi. CS.

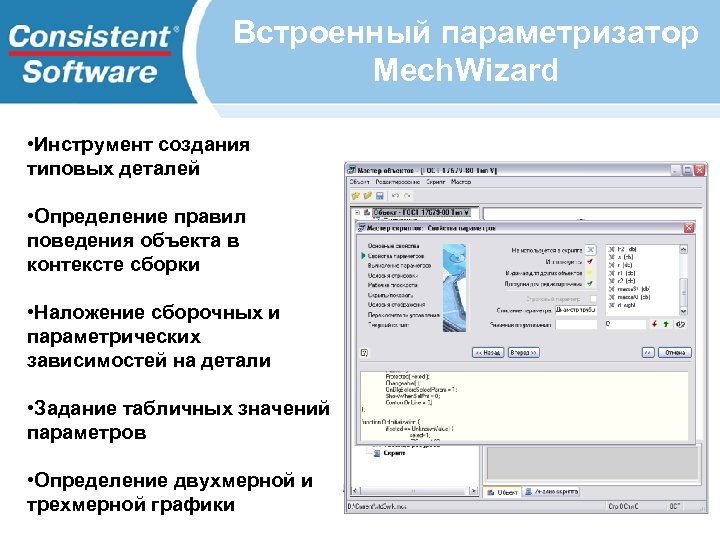

Встроенный параметризатор Mech. Wizard • Инструмент создания типовых деталей • Определение правил поведения объекта в контексте сборки • Наложение сборочных и параметрических зависимостей на детали • Задание табличных значений параметров • Определение двухмерной и трехмерной графики

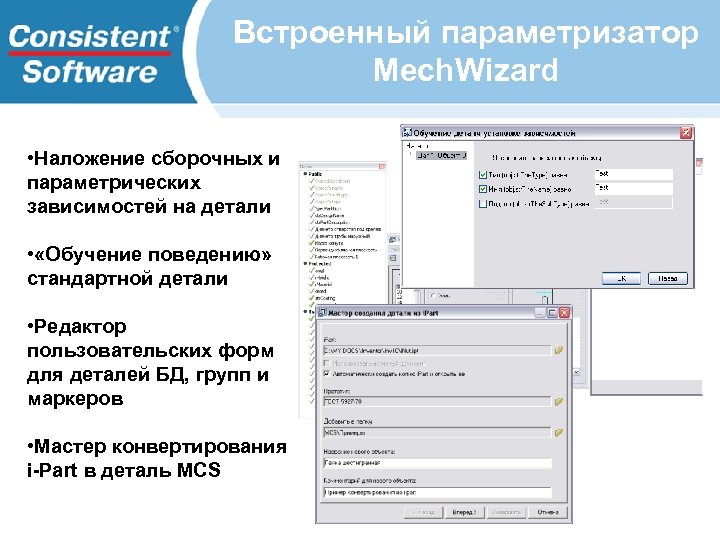

Встроенный параметризатор Mech. Wizard • Наложение сборочных и параметрических зависимостей на детали • «Обучение поведению» стандартной детали • Редактор пользовательских форм для деталей БД, групп и маркеров • Мастер конвертирования i-Part в деталь MCS

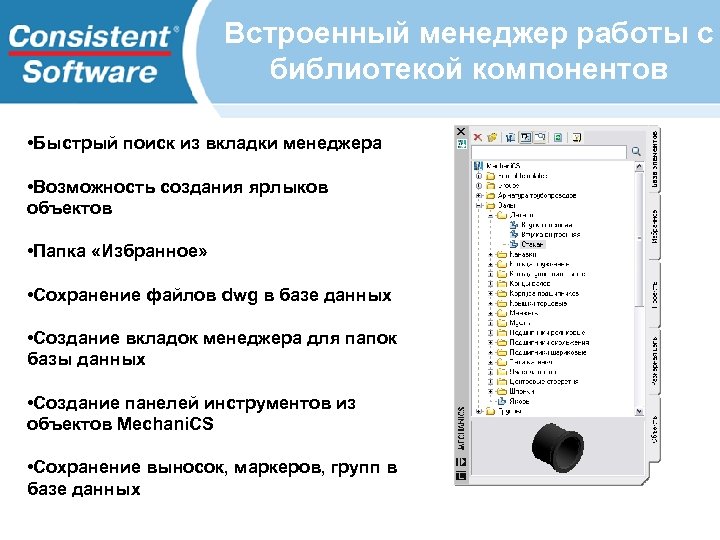

Встроенный менеджер работы с библиотекой компонентов • Быстрый поиск из вкладки менеджера • Возможность создания ярлыков объектов • Папка «Избранное» • Сохранение файлов dwg в базе данных • Создание вкладок менеджера для папок базы данных • Создание панелей инструментов из объектов Mechani. CS • Сохранение выносок, маркеров, групп в базе данных

Настройки • Разделение настроек элементов оформления и интерфейса • Стандартизация правил оформления и внешнего вида конструкторской документации в многопользовательской среде • Использование профилей настроек

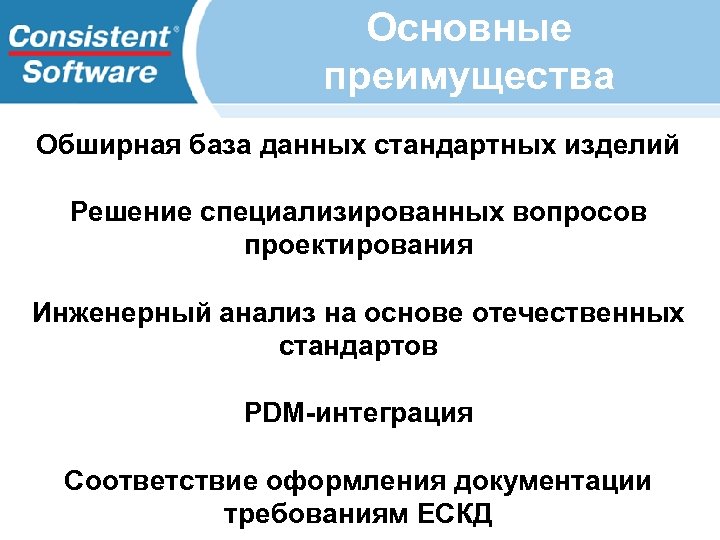

Основные преимущества Обширная база данных стандартных изделий Решение специализированных вопросов проектирования Инженерный анализ на основе отечественных стандартов PDM-интеграция Соответствие оформления документации требованиям ЕСКД

Спасибо за внимание!
