Мдк 01. 02 «Контроль качества ТО и ХТО

Скачать презентацию Мдк 01. 02 «Контроль качества ТО и ХТО Скачать презентацию Мдк 01. 02 «Контроль качества ТО и ХТО

himiko_-_termicheskaya_obrabotka.pptx

  • Размер: 3.0 Мб
  • Автор:
  • Количество слайдов: 63

Описание презентации Мдк 01. 02 «Контроль качества ТО и ХТО по слайдам

Мдк 01. 02 «Контроль качества ТО и ХТО Авт. Борисик В. Н. Химико – термическая обработкаМдк 01. 02 «Контроль качества ТО и ХТО Авт. Борисик В. Н. Химико – термическая обработка

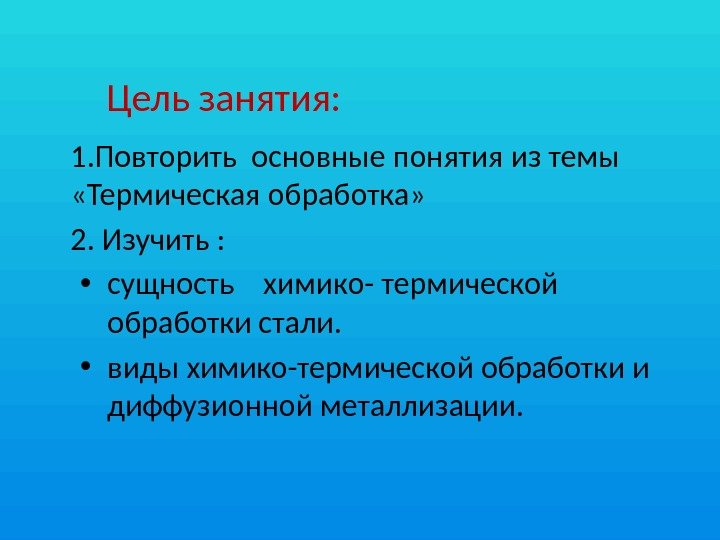

Цель занятия:  1. Повторить основные понятия из темы  «Термическая обработка» 2. Изучить : Цель занятия: 1. Повторить основные понятия из темы «Термическая обработка» 2. Изучить : • сущность химико- термической обработки стали. • виды химико-термической обработки и диффузионной металлизации.

Вопрос 1 Определение:  «Термическая обработка стали» ?  • Термической  обработкой  стали называютВопрос 1 Определение: «Термическая обработка стали» ? • Термической обработкой стали называют совокупность операций нагрева, выдержки и охлаждения твердых металлических сплавов с целью получения заданных свойств за счет изменения внутреннего строения и структуры

Вопрос 2 Назовите основные факторы    термической  обработки?  • температура • времяВопрос 2 Назовите основные факторы термической обработки? • температура • время • скорость нагрева и охлаждения

Вопрос 3 Назовите  виды термической  обработки металлов?  • химическая обработка • химико –Вопрос 3 Назовите виды термической обработки металлов? • химическая обработка • химико – термическая обработка • термомеханическая обработка

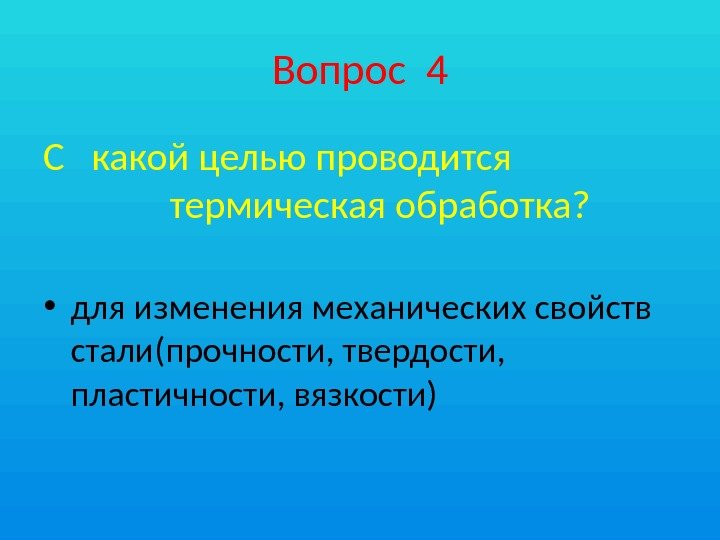

Вопрос 4 С  какой целью проводится  термическая обработка?  • для изменения механических свойствВопрос 4 С какой целью проводится термическая обработка? • для изменения механических свойств стали(прочности, твердости, пластичности, вязкости)

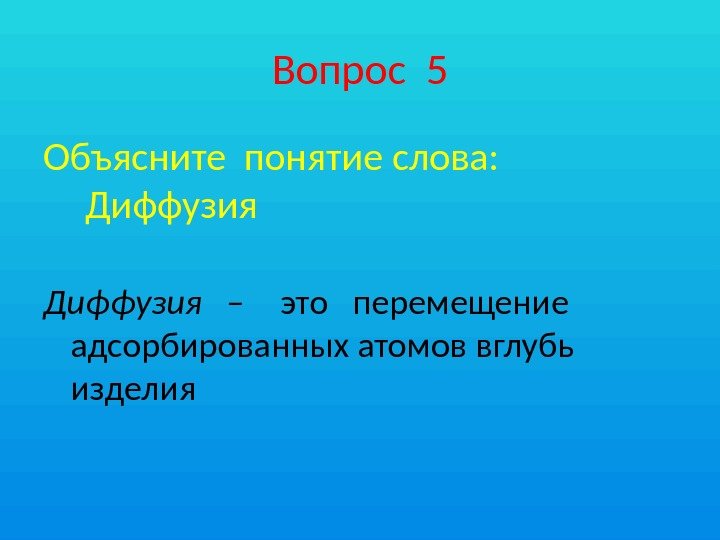

Вопрос 5 Объясните понятие слова: Диффузия  – это перемещение адсорбированных атомов вглубь изделия Вопрос 5 Объясните понятие слова: Диффузия – это перемещение адсорбированных атомов вглубь изделия

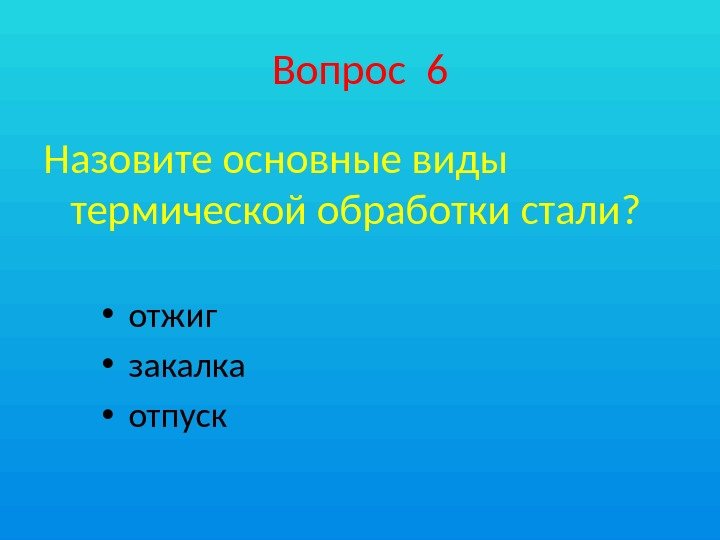

Вопрос 6 Назовите основные виды термической обработки стали?  • отжиг • закалка • отпуск Вопрос 6 Назовите основные виды термической обработки стали? • отжиг • закалка • отпуск

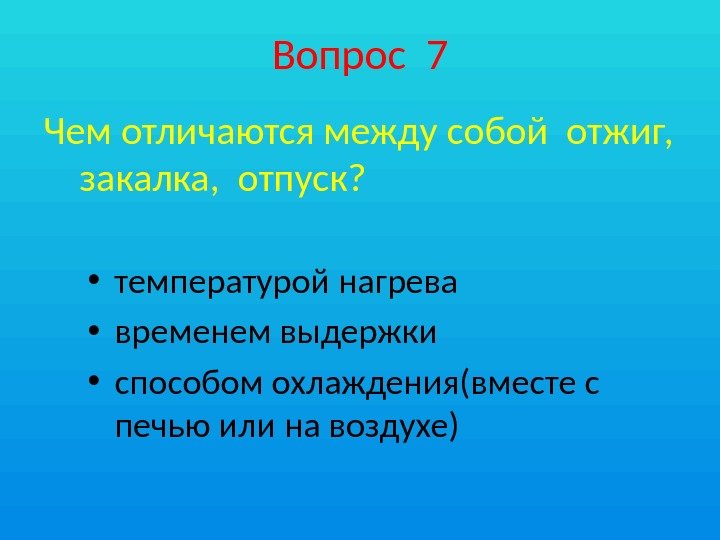

Вопрос 7 Чем отличаются между собой отжиг,  закалка,  отпуск?  • температурой нагрева •Вопрос 7 Чем отличаются между собой отжиг, закалка, отпуск? • температурой нагрева • временем выдержки • способом охлаждения(вместе с печью или на воздухе)

 • Химико-термической обработкой (ХТО) называется процесс поверхностного насыщения металлических (а в ряде случаев и неметаллических) • Химико-термической обработкой (ХТО) называется процесс поверхностного насыщения металлических (а в ряде случаев и неметаллических) материалов различными элементами, путем их диффузии из внешней среды при высокой температуре. • Цель химико — термической обработки : поверхностное упрочнение металлов и сплавов и повышение их стойкости против воздействия внешних агрессивных сред при нормальной и повышенной температурах.

  Процессы химико-термической обработки включают три одновременно протекающие основные стадии: 1) образование в окружающей среде Процессы химико-термической обработки включают три одновременно протекающие основные стадии: 1) образование в окружающей среде активных, способных диффундировать, атомов насыщающего элемента, 2) адсорбция определенного количества активных атомов поверхностью металла, 3) диффузия адсорбированных атомов от поверхности вглубь металла.

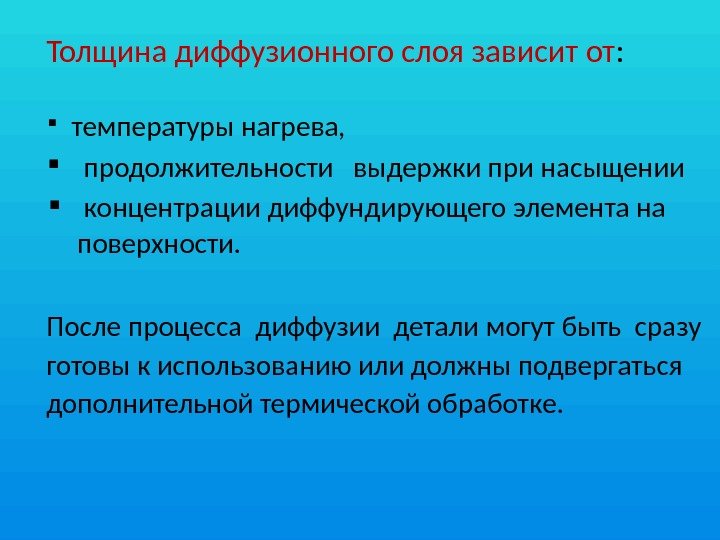

Толщина диффузионного слоя зависит от :  температуры нагрева, продолжительности  выдержки при насыщении концентрации диффундирующегоТолщина диффузионного слоя зависит от : температуры нагрева, продолжительности выдержки при насыщении концентрации диффундирующего элемента на поверхности. После процесса диффузии детали могут быть сразу готовы к использованию или должны подвергаться дополнительной термической обработке.

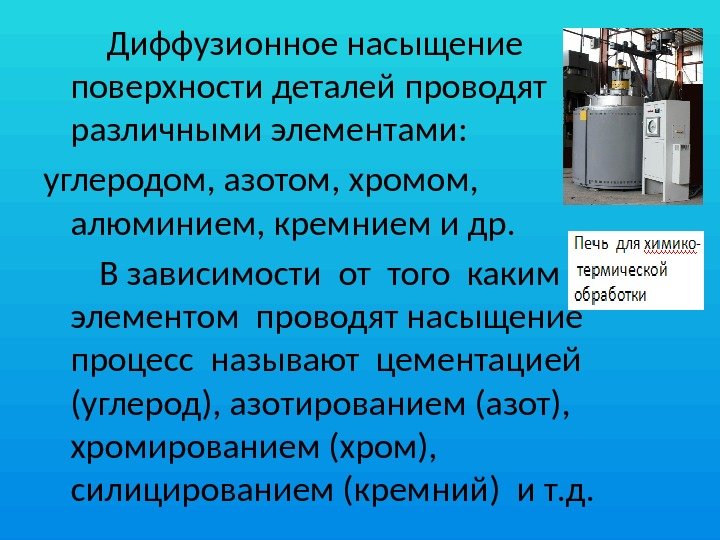

Диффузионное насыщение поверхности деталей проводят  различными элементами: углеродом, азотом, хромом,  алюминием, кремнием и др.Диффузионное насыщение поверхности деталей проводят различными элементами: углеродом, азотом, хромом, алюминием, кремнием и др. В зависимости от того каким элементом проводят насыщение процесс называют цементацией (углерод), азотированием (азот), хромированием (хром), силицированием (кремний) и т. д.

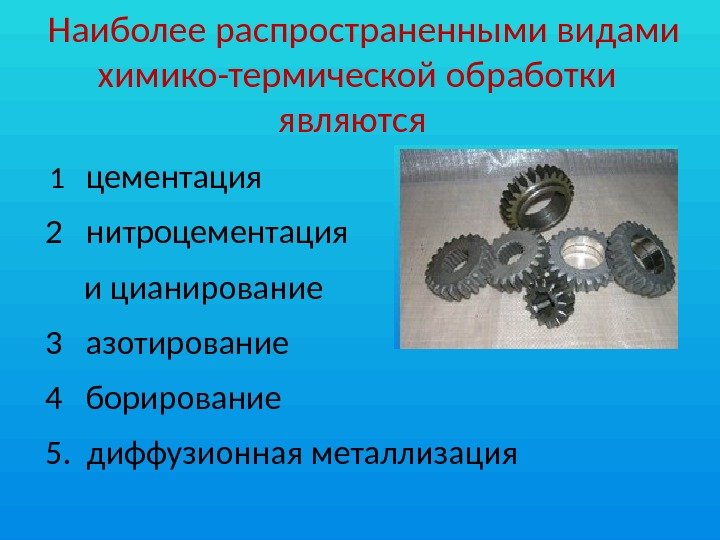

  Наиболее распространенными видами химико-термической обработки являются  1  цементация 2  нитроцементация Наиболее распространенными видами химико-термической обработки являются 1 цементация 2 нитроцементация и цианирование 3 азотирование 4 борирование 5. диффузионная металлизация

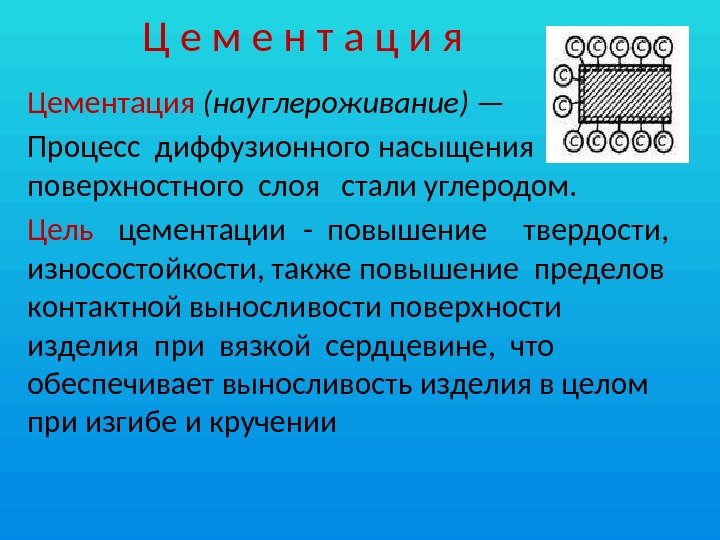

   Ц е м е н т а ц и я Цементация  (науглероживание) Ц е м е н т а ц и я Цементация (науглероживание) — Процесс диффузионного насыщения поверхностного слоя стали углеродом. Цель цементации — повышение твердости, износостойкости, также повышение пределов контактной выносливости поверхности изделия при вязкой сердцевине, что обеспечивает выносливость изделия в целом при изгибе и кручении

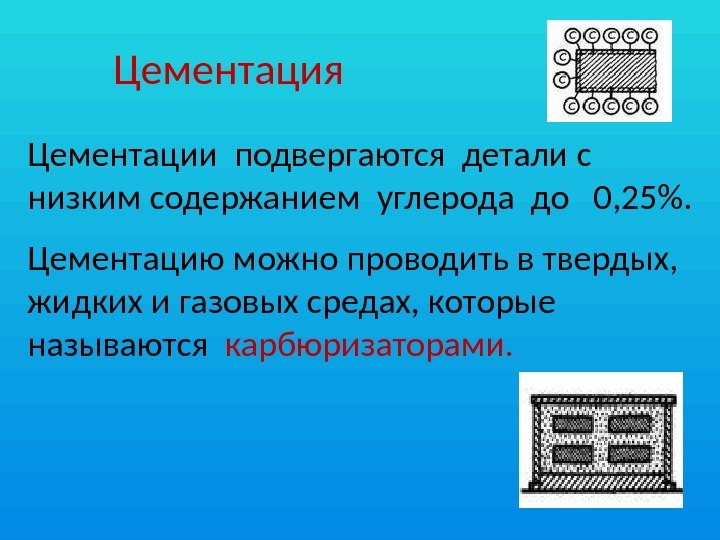

  Цементация Цементации подвергаются детали с низким содержанием углерода до  0, 25. Цементацию можно Цементация Цементации подвергаются детали с низким содержанием углерода до 0, 25%. Цементацию можно проводить в твердых, жидких и газовых средах, которые называются карбюризаторами.

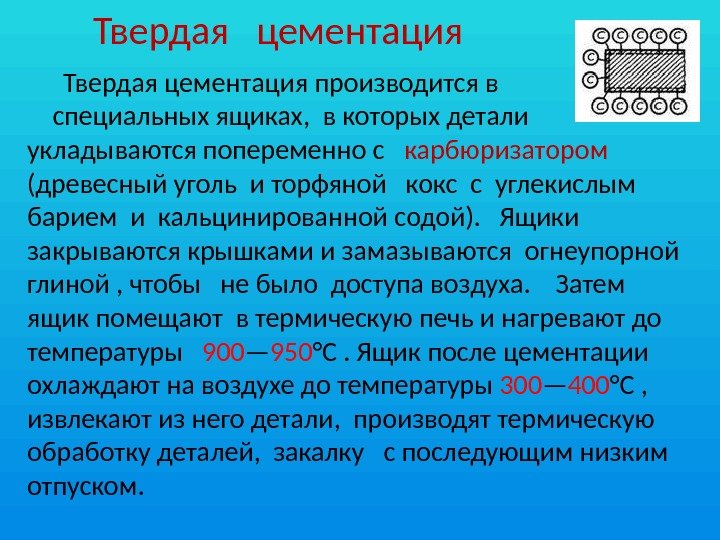

  Твердая  цементация Твердая цементация производится в  специальных ящиках,  в которых детали Твердая цементация Твердая цементация производится в специальных ящиках, в которых детали укладываются попеременно с карбюризатором (древесный уголь и торфяной кокс с углекислым барием и кальцинированной содой). Ящики закрываются крышками и замазываются огнеупорной глиной , чтобы не было доступа воздуха. Затем ящик помещают в термическую печь и нагревают до температуры 900 — 950 °С. Ящик после цементации охлаждают на воздухе до температуры 300 — 400 °С , извлекают из него детали, производят термическую обработку деталей, закалку с последующим низким отпуском.

Печь для твёрдой цементации Печь для твёрдой цементации

 Недостатки цементации в  твердом карбюризаторе :  • значительные затраты времени (для цементации Недостатки цементации в твердом карбюризаторе : • значительные затраты времени (для цементации на глубину 0, 1 мм затрачивается 1 ч); • низкая производительность процесса; • громоздкое оборудование; • сложность автоматизации процесса.

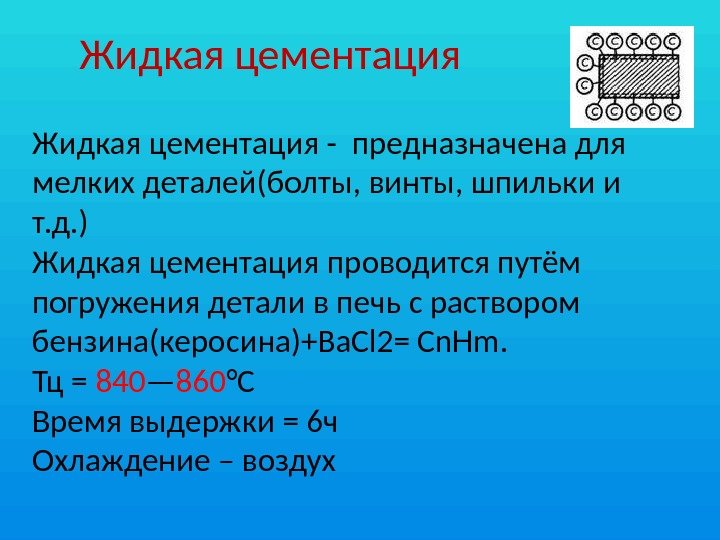

Жидкая цементация - предназначена для мелких деталей(болты, винты, шпильки и т. д. ) Жидкая цементация проводитсяЖидкая цементация — предназначена для мелких деталей(болты, винты, шпильки и т. д. ) Жидкая цементация проводится путём погружения детали в печь с раствором бензина(керосина)+Ba. Cl 2= Cn. Hm. Тц = 840 — 860 °С Время выдержки = 6 ч Охлаждение – воздух

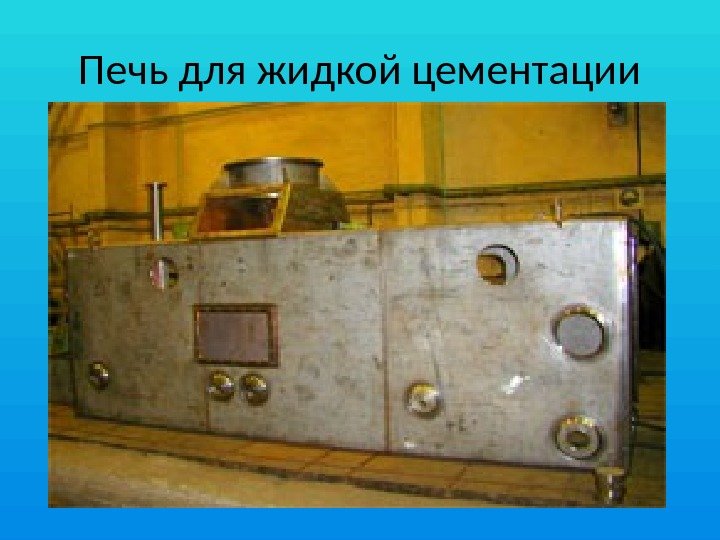

Печь для жидкой цементации Печь для жидкой цементации

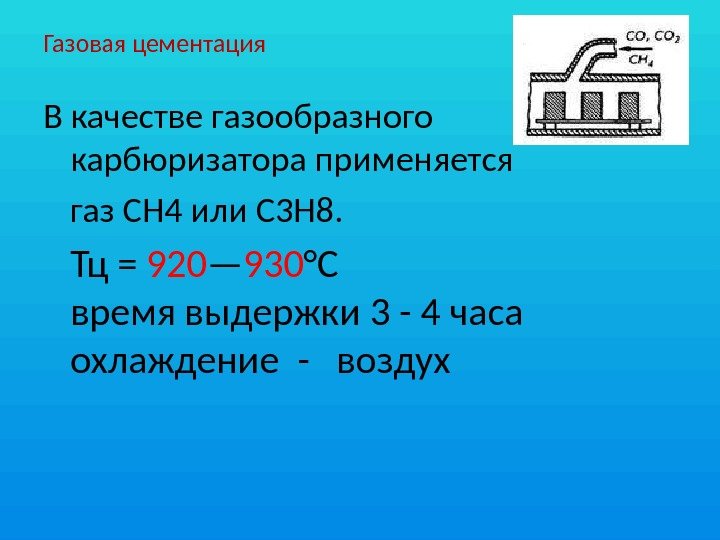

Газовая цементация В качестве газообразного карбюризатора применяется газ СН 4 или С 3 Н 8. ТцГазовая цементация В качестве газообразного карбюризатора применяется газ СН 4 или С 3 Н 8. Тц = 920 — 930 °С время выдержки 3 — 4 часа охлаждение — воздух

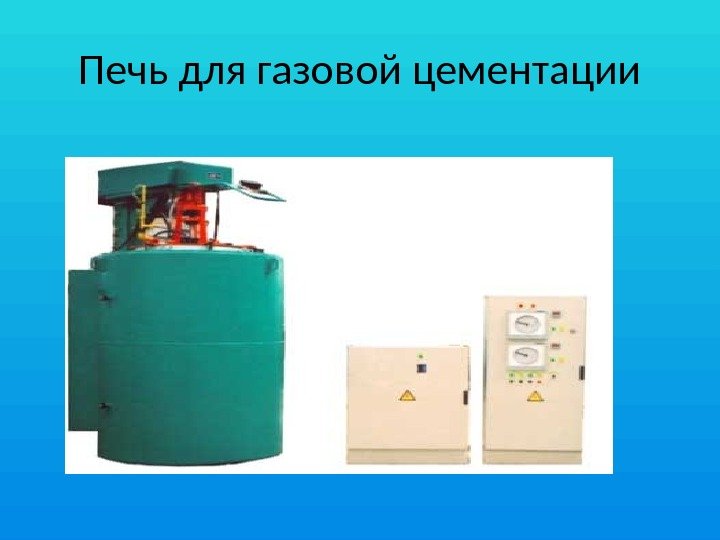

Печь для газовой цементации Печь для газовой цементации

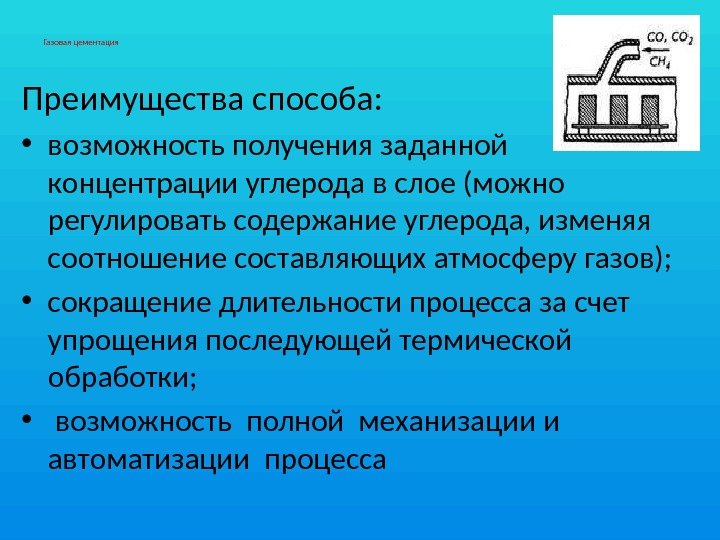

Газовая цементация Преимущества способа:  • возможность получения заданной концентрации углерода в слое (можно регулировать содержаниеГазовая цементация Преимущества способа: • возможность получения заданной концентрации углерода в слое (можно регулировать содержание углерода, изменяя соотношение составляющих атмосферу газов); • сокращение длительности процесса за счет упрощения последующей термической обработки; • возможность полной механизации и автоматизации процесса

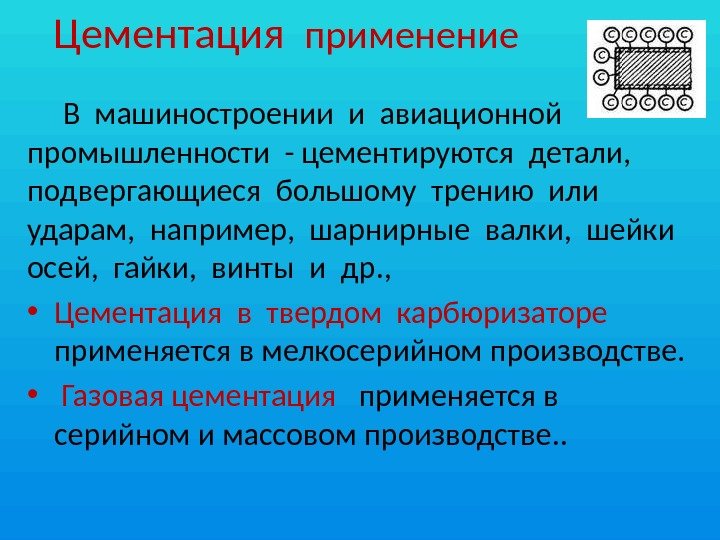

 Цементация  применение В машиностроении и авиационной промышленности - цементируются детали,  подвергающиеся большому трению Цементация применение В машиностроении и авиационной промышленности — цементируются детали, подвергающиеся большому трению или ударам, например, шарнирные валки, шейки осей, гайки, винты и др. , • Цементация в твердом карбюризаторе применяется в мелкосерийном производстве. • Газовая цементация применяется в серийном и массовом производстве. .

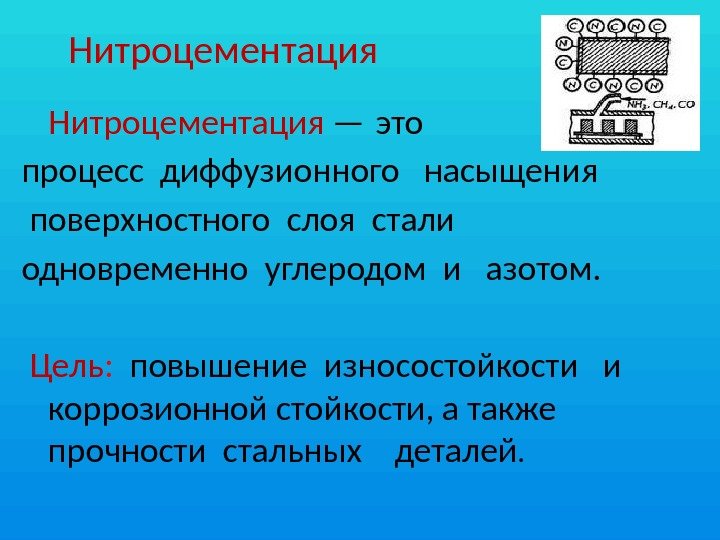

  Нитроцементация — это  процесс диффузионного  насыщения  поверхностного слоя стали одновременно углеродом Нитроцементация — это процесс диффузионного насыщения поверхностного слоя стали одновременно углеродом и азотом. Цель : повышение износостойкости и коррозионной стойкости, а также прочности стальных деталей.

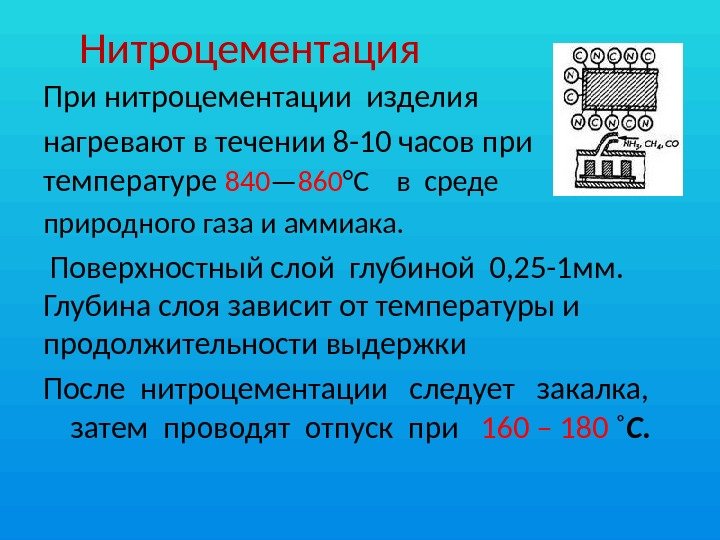

Нитроцементация При нитроцементации изделия нагревают в течении 8 -10 часов при  температуре 840 — 860Нитроцементация При нитроцементации изделия нагревают в течении 8 -10 часов при температуре 840 — 860 °С в среде природного газа и аммиака. Поверхностный слой глубиной 0, 25 -1 мм. Глубина слоя зависит от температуры и продолжительности выдержки После нитроцементации следует закалка, затем проводят отпуск при 160 – 180 ˚ С.

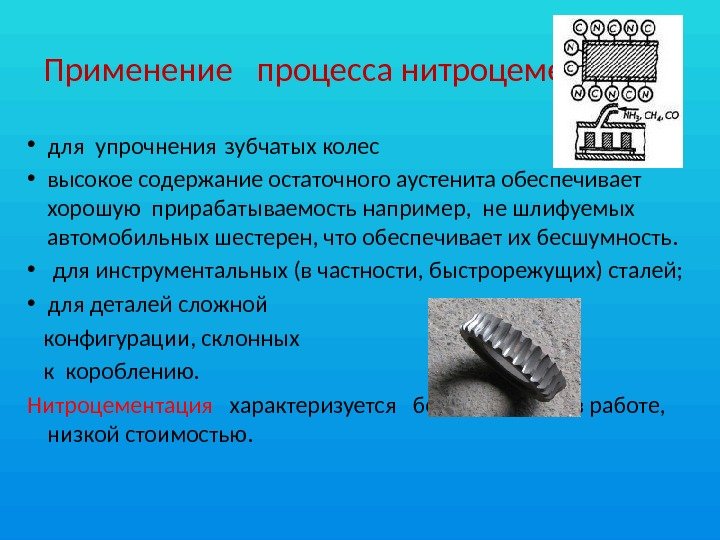

Применение  процесса нитроцементации • для упрочнения зубчатых колес • высокое содержание остаточного аустенита обеспечивает Применение процесса нитроцементации • для упрочнения зубчатых колес • высокое содержание остаточного аустенита обеспечивает хорошую прирабатываемость например, не шлифуемых автомобильных шестерен, что обеспечивает их бесшумность. • для инструментальных (в частности, быстрорежущих) сталей; • для деталей сложной конфигурации, склонных к короблению. Нитроцементация характеризуется безопасностью в работе, низкой стоимостью.

Схемы микроструктур после химико-термической обработки сталей Сталь 20 Х,  ГОСТ 4543 -71 Цементация с последующейСхемы микроструктур после химико-термической обработки сталей Сталь 20 Х, ГОСТ 4543 -71 Цементация с последующей закалкой и низким отпуском Поверхностный слой – высокоуглеро дистый мартенсит. Сердцевина – малоуглеродистый бейнит Сталь 08 КП, ГОСТ 1050 -88 Нитроцементация с последующей закалкой и низким отпуском Поверхностный слой – высокоуглеродистый мартенсит с карбидами. Сердцевина – феррит

Цианирование - процесс  диффузионного насыщения  поверхностного слоя стали  одновременно углеродом и азотом вЦианирование — процесс диффузионного насыщения поверхностного слоя стали одновременно углеродом и азотом в расплавленной цианистой соли. Цель : повышение поверхностной твердости, износостойкости, предела выносливости при изгибе и контактной выносливости.

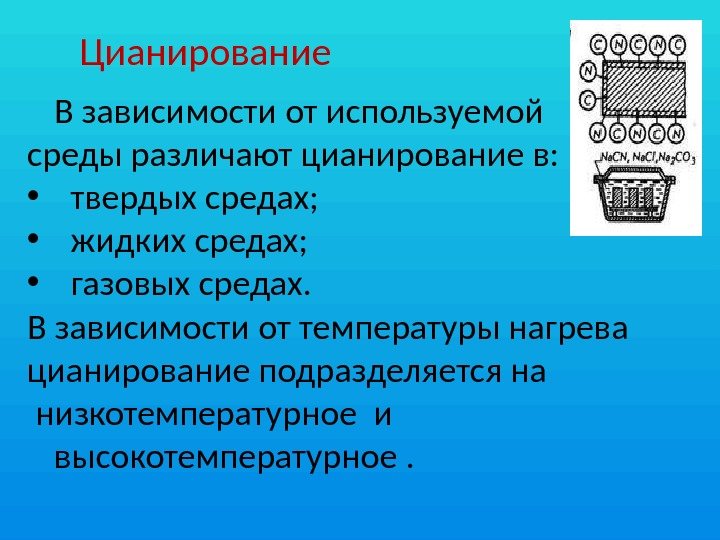

Цианирование В зависимости от используемой  среды различают цианирование в:  • твердых средах;  •Цианирование В зависимости от используемой среды различают цианирование в: • твердых средах; • жидких средах; • газовых средах. В зависимости от температуры нагрева цианирование подразделяется на низкотемпературное и высокотемпературное.

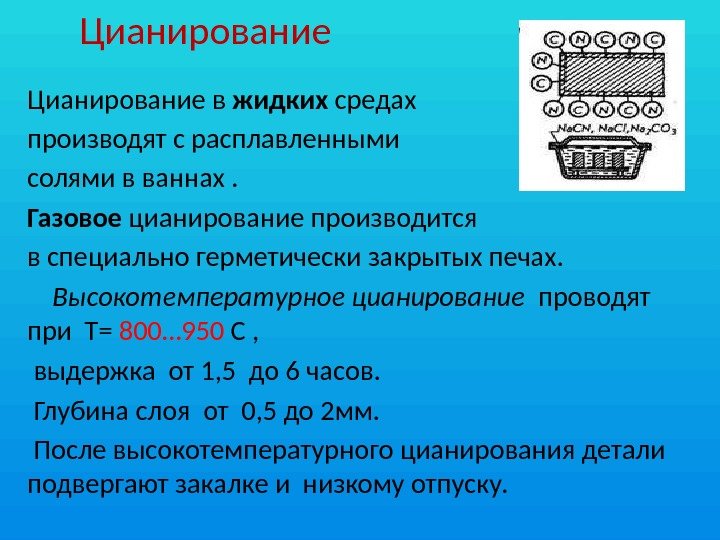

Цианирование в жидких средах производят с расплавленными солями в ваннах.  Газовое цианирование производится в специальноЦианирование в жидких средах производят с расплавленными солями в ваннах. Газовое цианирование производится в специально герметически закрытых печах. Высокотемпературное цианирование проводят при Т= 800… 950 С , выдержка от 1, 5 до 6 часов. Глубина слоя от 0, 5 до 2 мм. После высокотемпературного цианирования детали подвергают закалке и низкому отпуску.

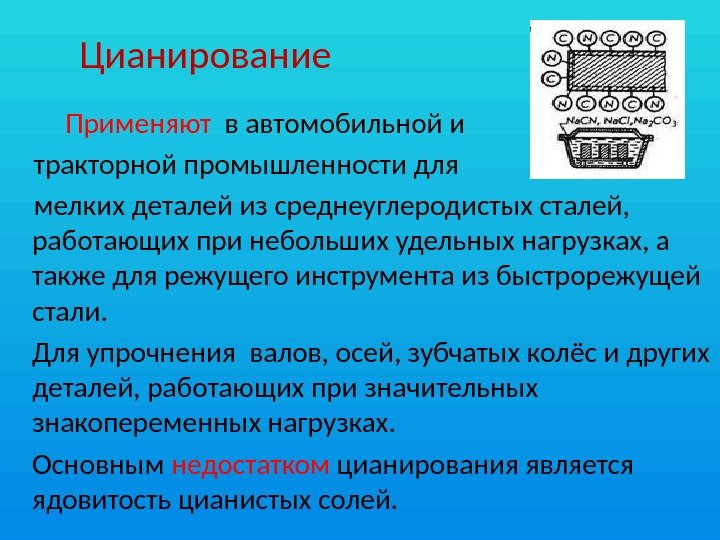

Цианирование  Применяют  в автомобильной и  тракторной промышленности для мелких деталей из среднеуглеродистых сталей,Цианирование Применяют в автомобильной и тракторной промышленности для мелких деталей из среднеуглеродистых сталей, работающих при небольших удельных нагрузках, а также для режущего инструмента из быстрорежущей стали. Для упрочнения валов, осей, зубчатых колёс и других деталей, работающих при значительных знакопеременных нагрузках. Основным недостатком цианирования является ядовитость цианистых солей.

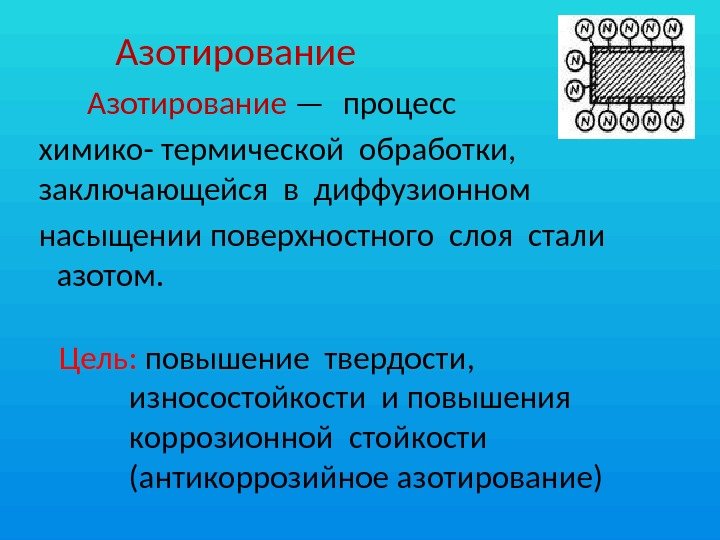

Азотирование — процесс  химико- термической обработки,  заключающейся в диффузионном насыщении поверхностного слоя стали азотом.Азотирование — процесс химико- термической обработки, заключающейся в диффузионном насыщении поверхностного слоя стали азотом. Цель: повышение твердости, износостойкости и повышения коррозионной стойкости (антикоррозийное азотирование)

Азотирование  Азотированию подвергаются детали,  изготовленные из среднеуглеродистых легированных сталей марок 35 ХМЮА и 38Азотирование Азотированию подвергаются детали, изготовленные из среднеуглеродистых легированных сталей марок 35 ХМЮА и 38 ХМЮА (цилиндров двигателя, насосы, зубчатых колес, валов, гильз и детали штампов). Твердость и толщина азотированного слоя зависит от температуры. Чем выше температура, тем глубже слой, но меньше твердость.

Азотирование проводят по одноступенчатому режиму при нагреве  детали до Т= 500. . . 700° САзотирование проводят по одноступенчатому режиму при нагреве детали до Т= 500. . . 700° С в атмосфере аммиака выдержка 90 часов или по двухступенчатому режиму: Т = 500. . . 520° С с выдержкой 15 -20 часов, Т = 550. . . 570° С, выдержка 20 -25 часов. Толщина азотированного слоя 0, 3 -0, 6 мм.

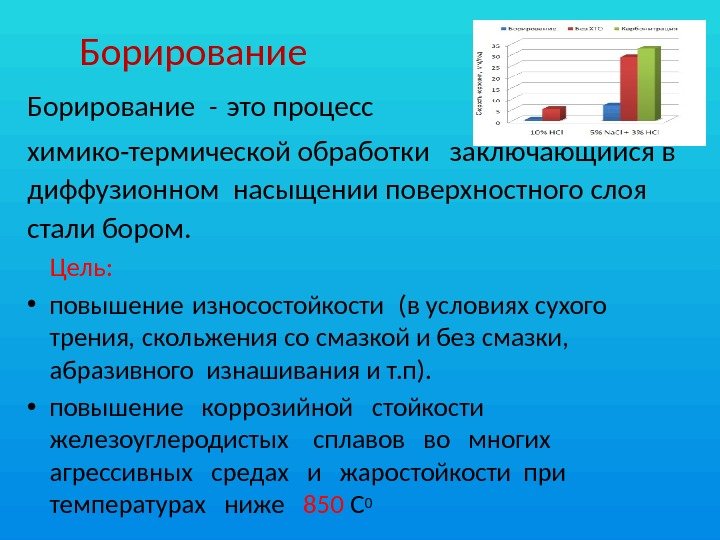

Борирование  - это процесс  химико-термической обработки  заключающийся в диффузионном насыщении поверхностного слоя сталиБорирование — это процесс химико-термической обработки заключающийся в диффузионном насыщении поверхностного слоя стали бором. Цель: • повышение износостойкости (в условиях сухого трения, скольжения со смазкой и без смазки, абразивного изнашивания и т. п). • повышение коррозийной стойкости железоуглеродистых сплавов во многих агрессивных средах и жаростойкости при температурах ниже 850 С

  Борирование Методы  борирования:  • газовое • жидкостное  Газовое борирование проводят в Борирование Методы борирования: • газовое • жидкостное Газовое борирование проводят в специальных установках за счет разложения газообразных соединений бора. Газовое борирование проводят при Т= 800 -850 °С. Время выдержки от 2 до 6 ч. Глубина слоя от 0, 5 -1 мм.

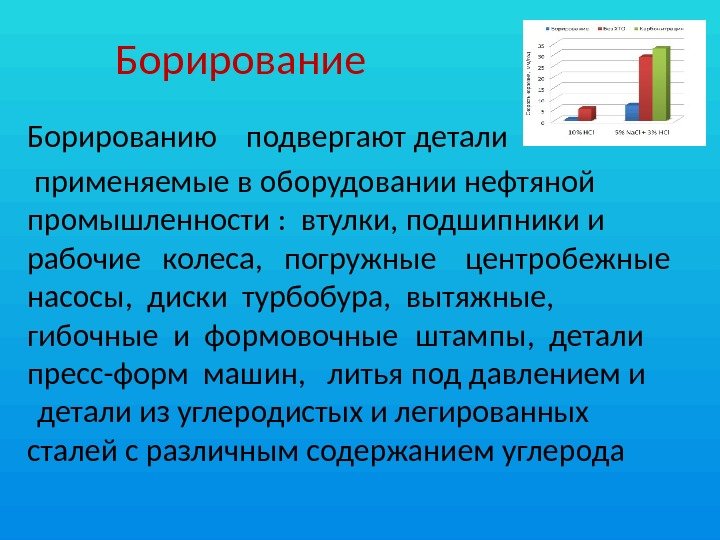

   Борирование Борированию  подвергают детали  применяемые в оборудовании нефтяной промышленности : Борирование Борированию подвергают детали применяемые в оборудовании нефтяной промышленности : втулки, подшипники и рабочие колеса, погружные центробежные насосы, диски турбобура, вытяжные, гибочные и формовочные штампы, детали пресс-форм машин, литья под давлением и детали из углеродистых и легированных сталей с различным содержанием углерода

Схемы микроструктур после химико-термической обработки сталей Сталь 4 Х 5 В 2 ФС ГОСТ 5950 -73Схемы микроструктур после химико-термической обработки сталей Сталь 4 Х 5 В 2 ФС ГОСТ 5950 -73 Закалка с отпуском и последующее азотирование Поверхность – темный азотированный слой. Сердцевина – тростит отпуска Сталь 38 ХС, ГОСТ 4543 -71 Борирование и поверхностная закалка Поверхностный слой – тонкая зона светлых вытянутых зерен боридов, широкая зона мартенсита. Сердцевина – перлит и небольшое количество мелких зерен феррита

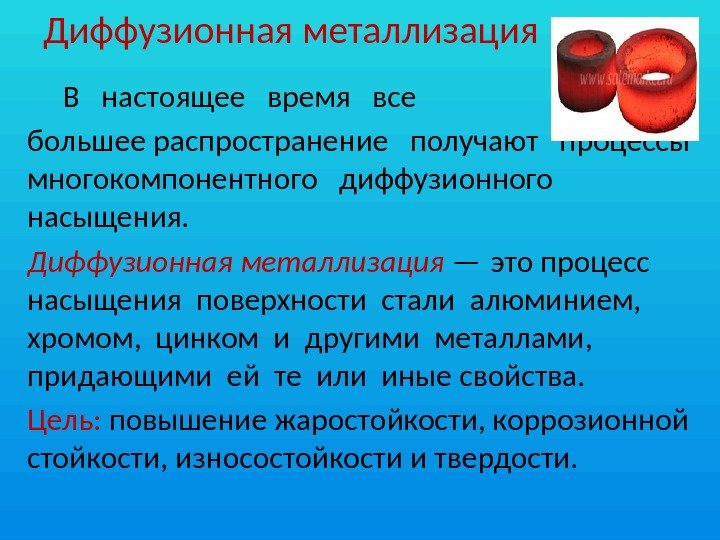

Диффузионная металлизация В  настоящее  время  все  большее распространение  получают  процессыДиффузионная металлизация В настоящее время все большее распространение получают процессы многокомпонентного диффузионного насыщения. Диффузионная металлизация — это процесс насыщения поверхности стали алюминием, хромом, цинком и другими металлами, придающими ей те или иные свойства. Цель: повышение жаростойкости, коррозионной стойкости, износостойкости и твердости.

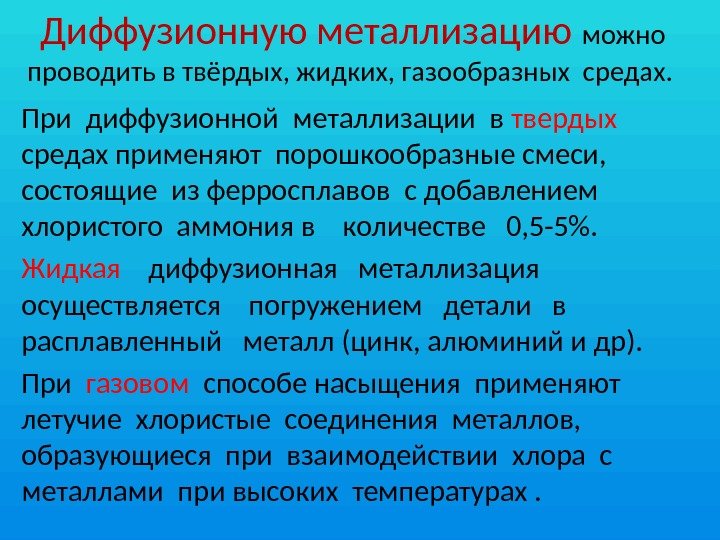

 Диффузионную металлизацию можно проводить в твёрдых, жидких, газообразных средах. При диффузионной металлизации в твердых средах Диффузионную металлизацию можно проводить в твёрдых, жидких, газообразных средах. При диффузионной металлизации в твердых средах применяют порошкообразные смеси, состоящие из ферросплавов с добавлением хлористого аммония в количестве 0, 5 -5%. Жидкая диффузионная металлизация осуществляется погружением детали в расплавленный металл (цинк, алюминий и др). При газовом способе насыщения применяют летучие хлористые соединения металлов, образующиеся при взаимодействии хлора с металлами при высоких температурах.

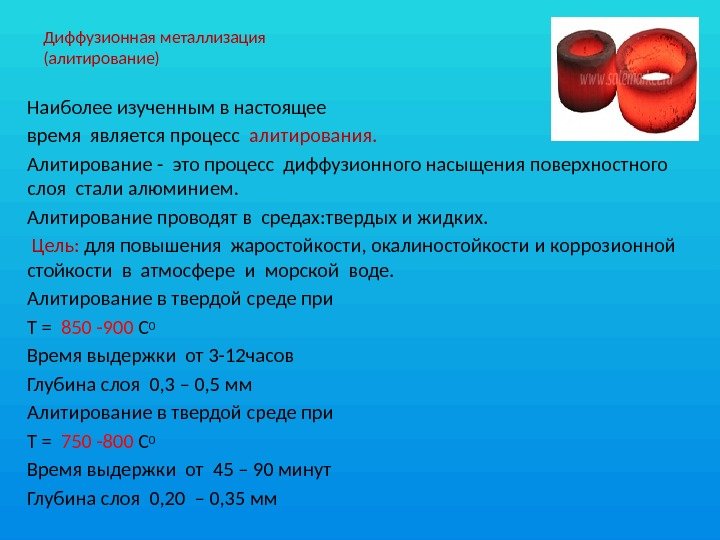

Диффузионная металлизация (алитирование) Наиболее изученным в настоящее  время является процесс  алитирования. Алитирование - этоДиффузионная металлизация (алитирование) Наиболее изученным в настоящее время является процесс алитирования. Алитирование — это процесс диффузионного насыщения поверхностного слоя стали алюминием. Алитирование проводят в средах: твердых и жидких. Цель: для повышения жаростойкости, окалиностойкости и коррозионной стойкости в атмосфере и морской воде. Алитирование в твердой среде при Т = 850 -900 С 0 Время выдержки от 3 -12 часов Глубина слоя 0, 3 – 0, 5 мм Алитирование в твердой среде при Т = 750 -800 С 0 Время выдержки от 45 – 90 минут Глубина слоя 0, 20 – 0, 35 мм

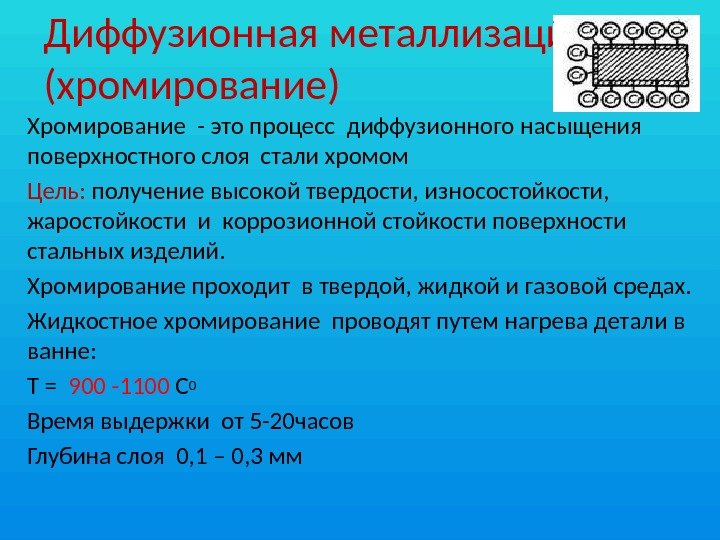

Диффузионная металлизация (хромирование) Хромирование - это процесс диффузионного насыщения поверхностного слоя стали хромом Цель:  получениеДиффузионная металлизация (хромирование) Хромирование — это процесс диффузионного насыщения поверхностного слоя стали хромом Цель: получение высокой твердости, износостойкости, жаростойкости и коррозионной стойкости поверхности стальных изделий. Хромирование проходит в твердой, жидкой и газовой средах. Жидкостное хромирование проводят путем нагрева детали в ванне: Т = 900 -1100 С 0 Время выдержки от 5 -20 часов Глубина слоя 0, 1 – 0, 3 мм

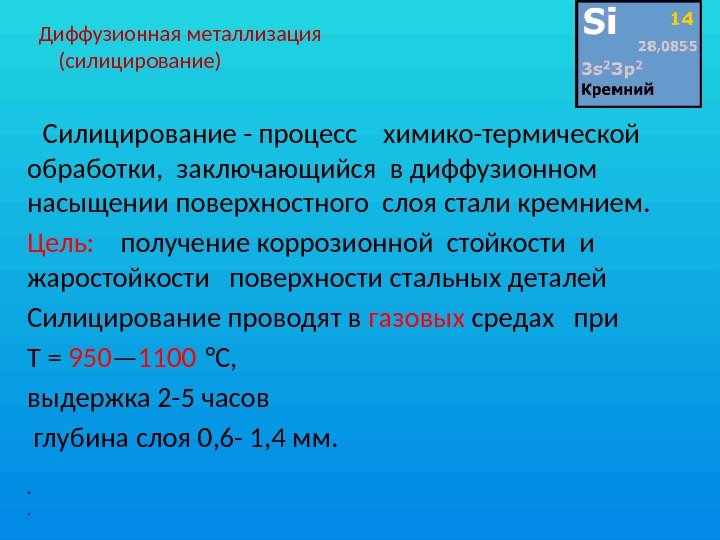

Диффузионная металлизация (силицирование) Силицирование - процесс  химико-термической  обработки,  заключающийся в диффузионном  насыщенииДиффузионная металлизация (силицирование) Силицирование — процесс химико-термической обработки, заключающийся в диффузионном насыщении поверхностного слоя стали кремнием. Цель: получение коррозионной стойкости и жаростойкости поверхности стальных деталей Силицирование проводят в газовых средах при Т = 950 — 1100 °C, выдержка 2 -5 часов глубина слоя 0, 6 — 1, 4 мм. . .

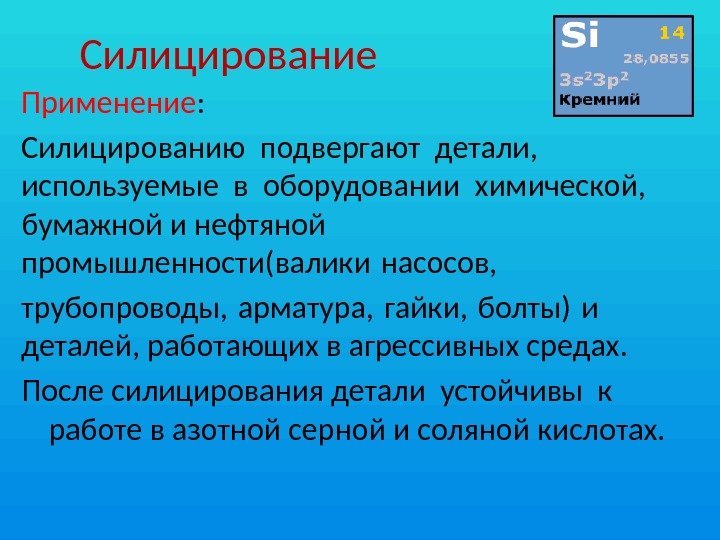

Силицирование Применение : Силицированию подвергают детали,  используемые в оборудовании химической,  бумажной и нефтяной промышленности(валикиСилицирование Применение : Силицированию подвергают детали, используемые в оборудовании химической, бумажной и нефтяной промышленности(валики насосов, трубопроводы, арматура, гайки, болты) и деталей, работающих в агрессивных средах. После силицирования детали устойчивы к работе в азотной серной и соляной кислотах.

Диффузионная металлизация • Применение  металлизации, используются для нанесения защитного слоя на подложки из различных металлов,Диффузионная металлизация • Применение металлизации, используются для нанесения защитного слоя на подложки из различных металлов, сплавов и неметаллических материалов (пластмассы, стекла, керамика, бумага, ткани и др. ). • Металлизация находит применение в электротехнике, радиоэлектронике, оптике, ракетной технике, автомобильной промышленности, судостроении , самолётостроении и др. областях техники. • Алитированию подвергают трубы, инструмент для литья цветных сплавов, чехлы термопар, детали газогенераторных машин и т. д. • Хромирование применяют для пароводяной арматуры, клапанов, вентилей.

Прогрессивные технологии и оборудование для ресурсосберегающих и безотходных процессов химико-термической обработки Ионное азотирование  и Прогрессивные технологии и оборудование для ресурсосберегающих и безотходных процессов химико-термической обработки Ионное азотирование и кабонитирование Процесс осуществляется в азотсодержащей газовой среде под воздействием тлеющего электрического разряда между катодом (деталями) и анодом (стенками вакуумной камеры). В результате формирования активной плазмы — ионизированного газа активно образуются различные модификации диффузионных покрытий, обладающие высоким качеством.

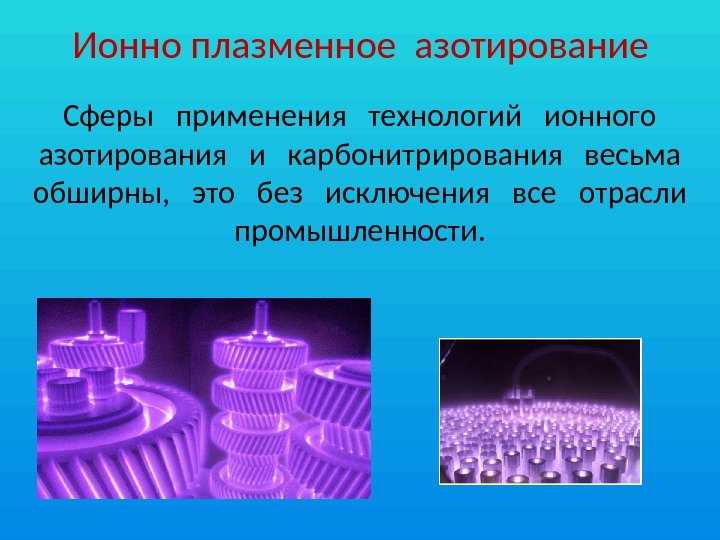

Сферы  применения  технологий  ионного азотирования  и  карбонитрирования  весьма обширны, Сферы применения технологий ионного азотирования и карбонитрирования весьма обширны, это без исключения все отрасли промышленности. Ионно плазменное азотирование

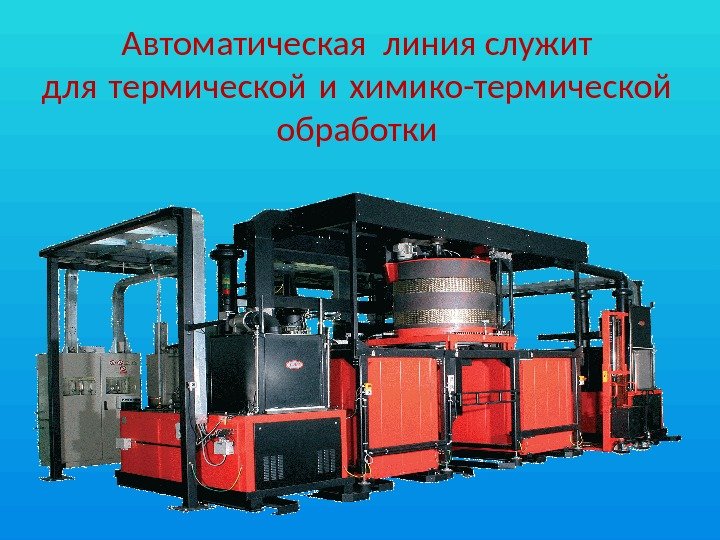

Автоматическая линия служит для термической и химико-термической  обработки Автоматическая линия служит для термической и химико-термической обработки

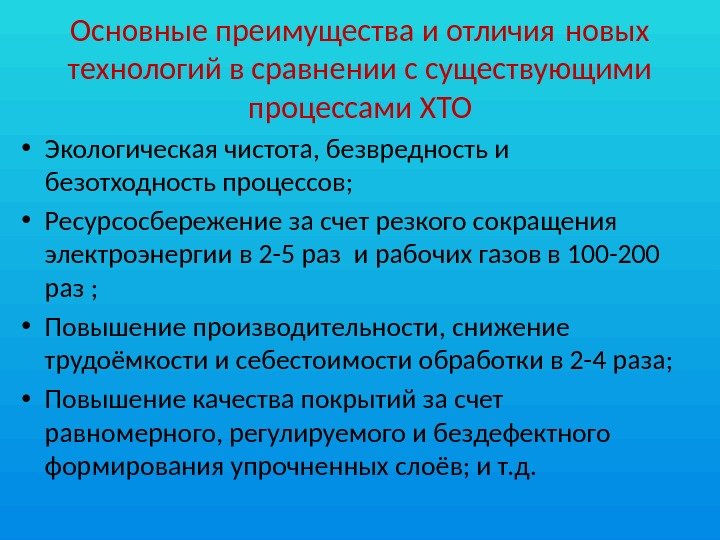

Основные преимущества и отличия новых технологий в сравнении с существующими процессами ХТО • Экологическая чистота, безвредностьОсновные преимущества и отличия новых технологий в сравнении с существующими процессами ХТО • Экологическая чистота, безвредность и безотходность процессов; • Ресурсосбережение за счет резкого сокращения электроэнергии в 2 -5 раз и рабочих газов в 100 -200 раз ; • Повышение производительности, снижение трудоёмкости и себестоимости обработки в 2 -4 раза; • Повышение качества покрытий за счет равномерного, регулируемого и бездефектного формирования упрочненных слоёв; и т. д.

Вопросы для закрепления материала 1. В чем отличие химико-термической обработки от  термической? 2. Какие химико-физическиеВопросы для закрепления материала 1. В чем отличие химико-термической обработки от термической? 2. Какие химико-физические свойства обеспечиваются при химико- термической обработке? 3. Виды химико- термической обработки? 4. Что называется твердостью, износостойкостью, прочностью, вязкостью, пластичностью, упругостью? 5. Чем обусловлена твердость цементационного слоя? 6. Напишите марки углеродистой стали для цементации? 7. Что называется карбюризатором?

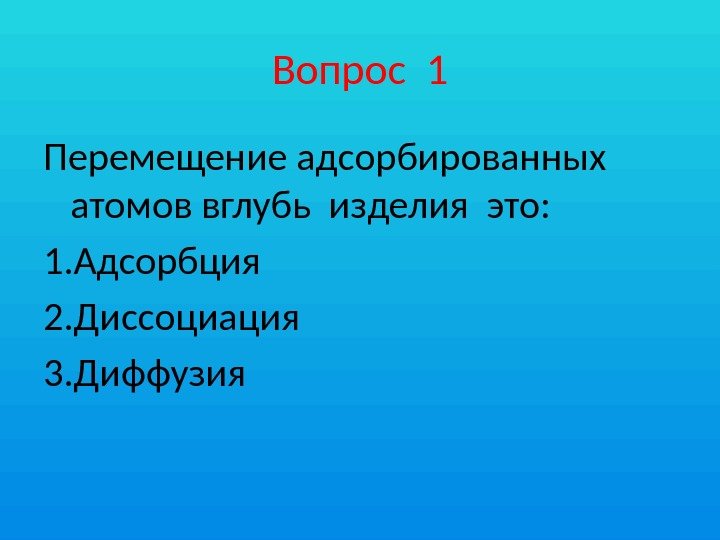

Вопрос 1 Перемещение адсорбированных атомов вглубь изделия это: 1. Адсорбция 2. Диссоциация 3. Диффузия Вопрос 1 Перемещение адсорбированных атомов вглубь изделия это: 1. Адсорбция 2. Диссоциация 3. Диффузия

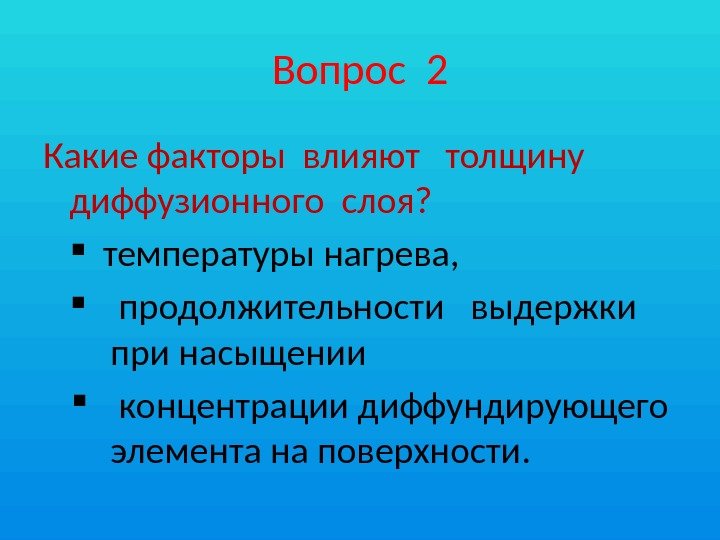

Вопрос 2 Какие факторы влияют  толщину диффузионного слоя? температуры нагрева, продолжительности  выдержки при насыщенииВопрос 2 Какие факторы влияют толщину диффузионного слоя? температуры нагрева, продолжительности выдержки при насыщении концентрации диффундирующего элемента на поверхности.

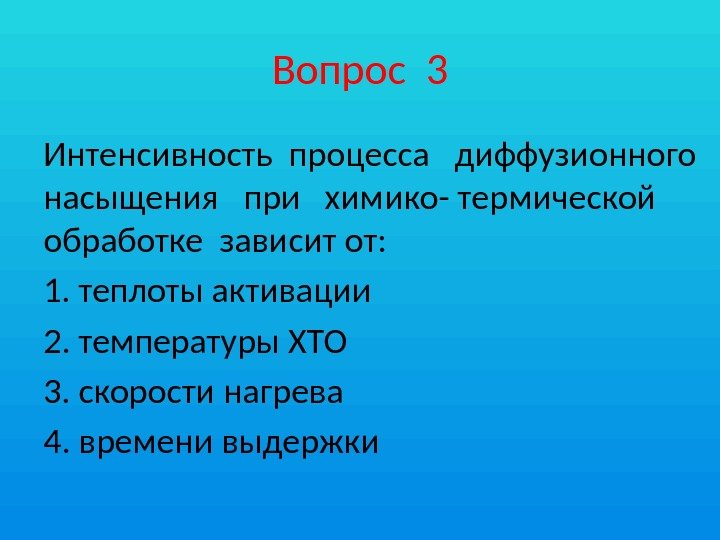

Вопрос 3 Интенсивность процесса  диффузионного насыщения  при  химико- термической обработке зависит от: 1.Вопрос 3 Интенсивность процесса диффузионного насыщения при химико- термической обработке зависит от: 1. теплоты активации 2. температуры ХТО 3. скорости нагрева 4. времени выдержки

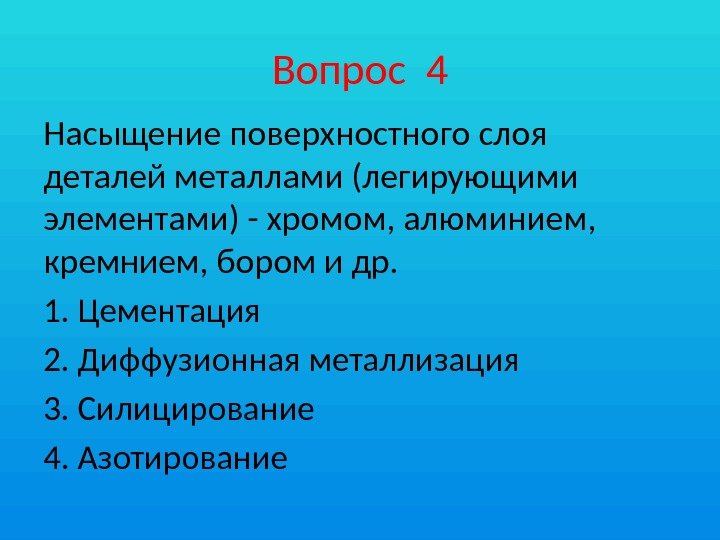

Вопрос 4 Насыщение поверхностного слоя деталей металлами (легирующими элементами) - хромом, алюминием,  кремнием, бором иВопрос 4 Насыщение поверхностного слоя деталей металлами (легирующими элементами) — хромом, алюминием, кремнием, бором и др. 1. Цементация 2. Диффузионная металлизация 3. Силицирование 4. Азотирование

Вопрос 5 Температура какого процесса ниже на 100 ˚ С при росте диффузионного  слоя наВопрос 5 Температура какого процесса ниже на 100 ˚ С при росте диффузионного слоя на глубину 0, 5 мм и практически одинаковой скорости роста • нитроцеменитрованного • цементированного

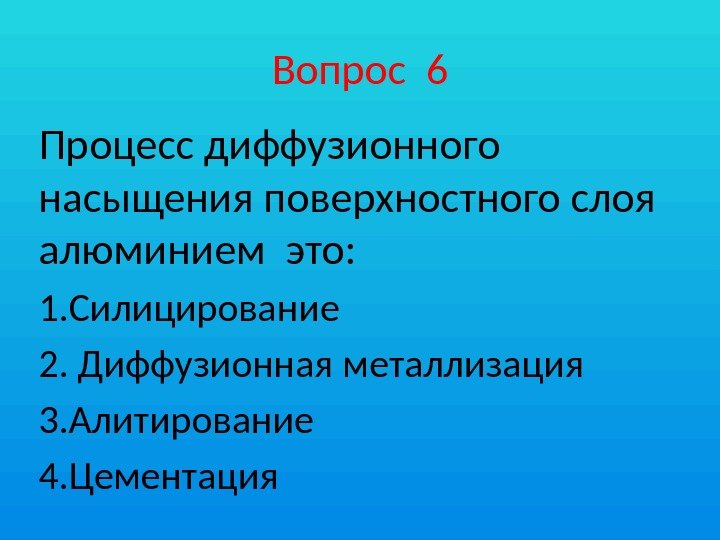

Вопрос 6 Процесс диффузионного насыщения поверхностного слоя алюминием это: 1. Силицирование 2. Диффузионная металлизация 3. АлитированиеВопрос 6 Процесс диффузионного насыщения поверхностного слоя алюминием это: 1. Силицирование 2. Диффузионная металлизация 3. Алитирование 4. Цементация

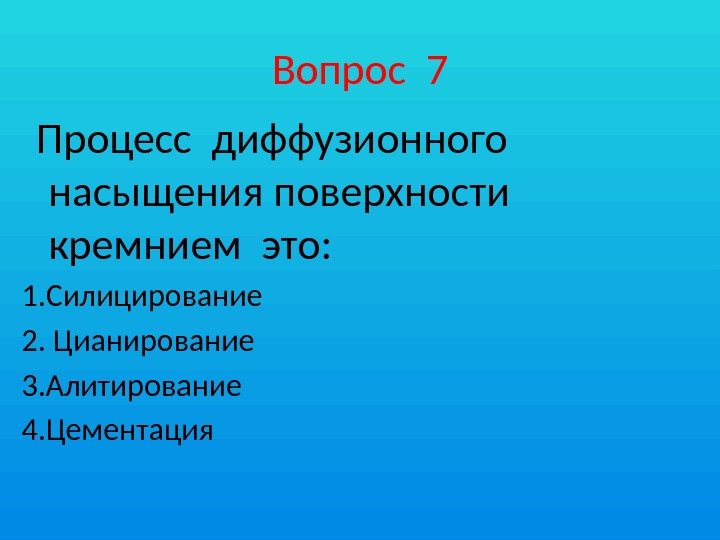

Вопрос 7  Процесс диффузионного  насыщения поверхности  кремнием это: 1. Силицирование 2. Цианирование 3.Вопрос 7 Процесс диффузионного насыщения поверхности кремнием это: 1. Силицирование 2. Цианирование 3. Алитирование 4. Цементация

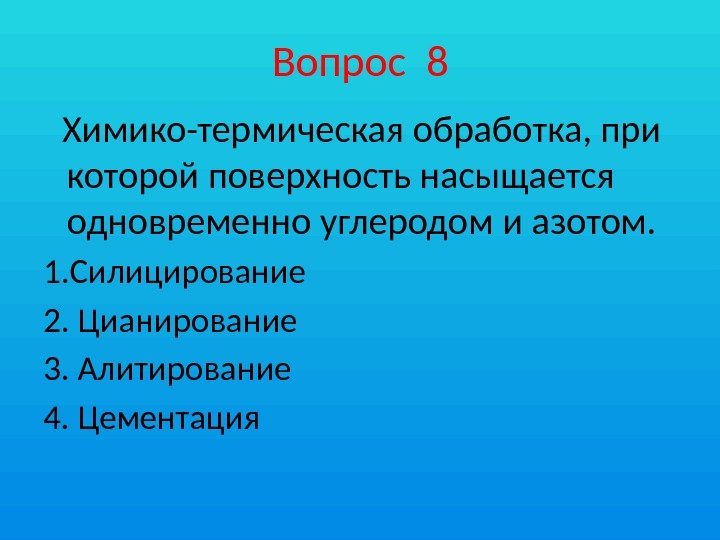

Вопрос 8 Химико-термическая обработка, при которой поверхность насыщается одновременно углеродом и азотом. 1. Силицирование 2. ЦианированиеВопрос 8 Химико-термическая обработка, при которой поверхность насыщается одновременно углеродом и азотом. 1. Силицирование 2. Цианирование 3. Алитирование 4. Цементация

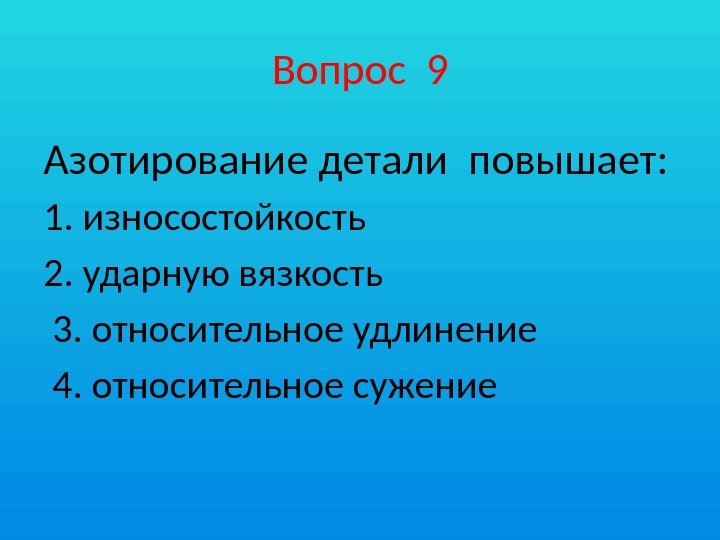

Вопрос 9 Азотирование детали повышает: 1. износостойкость 2. ударную вязкость  3. относительное удлинение  4.Вопрос 9 Азотирование детали повышает: 1. износостойкость 2. ударную вязкость 3. относительное удлинение 4. относительное сужение

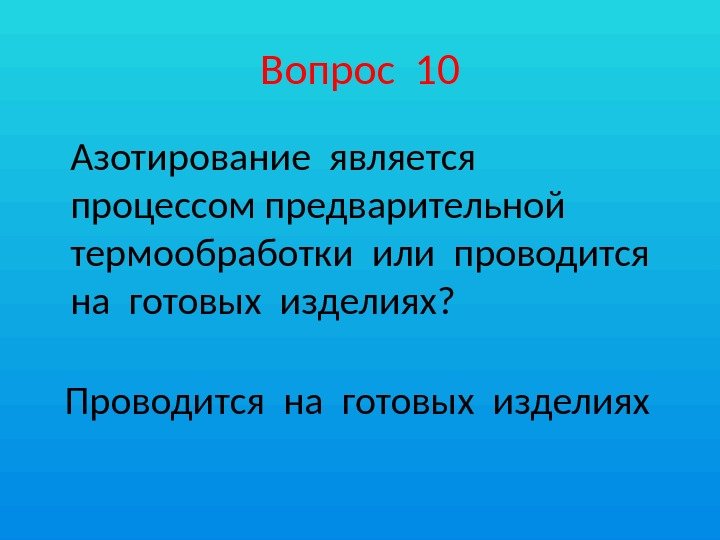

Вопрос 10 Азотирование является  процессом предварительной  термообработки или проводится  на готовых изделиях? ПроводитсяВопрос 10 Азотирование является процессом предварительной термообработки или проводится на готовых изделиях? Проводится на готовых изделиях

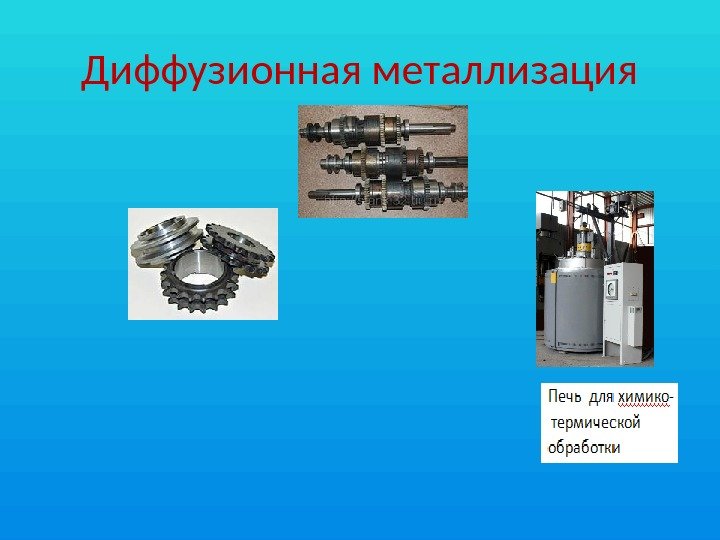

Диффузионная металлизация Диффузионная металлизация
