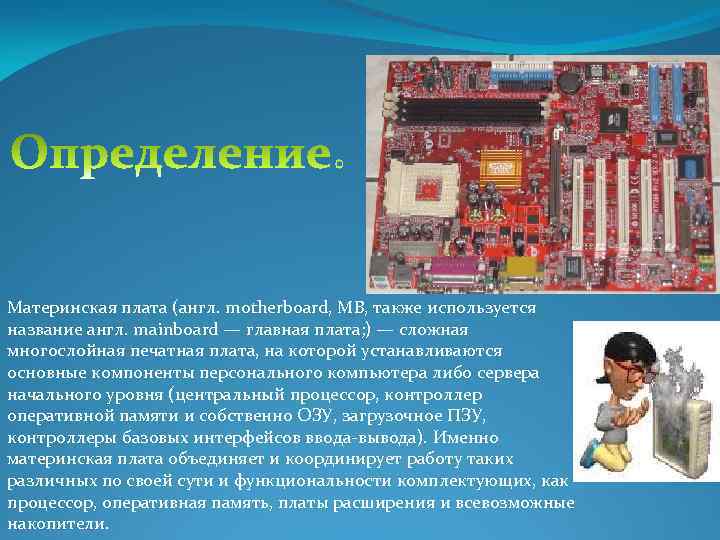

Материнская плата (англ. motherboard, MB, также используется название англ. mainboard — главная плата; ) — сложная многослойная печатная плата, на которой устанавливаются основные компоненты персонального компьютера либо сервера начального уровня (центральный процессор, контроллер оперативной памяти и собственно ОЗУ, загрузочное ПЗУ, контроллеры базовых интерфейсов ввода-вывода). Именно материнская плата объединяет и координирует работу таких различных по своей сути и функциональности комплектующих, как процессор, оперативная память, платы расширения и всевозможные накопители.
История развития Первая материнская плата была разработана фирмой IBM, и показанная в августе 1981 года (PC-1). В 1983 году появился компьютер с увеличенной системной платой (PC-2) Максимум, что могла поддерживать PC-1 без использования плат расширения 64 Кбит памяти. PC-2 имела уже 256 Кбит, но наиболее важное различие заключалось в программировании двух плат. Системная плата PC-1 не могла без корректировки поддерживать наиболее мощные устройства расширения, таких, как жесткий диск и улучшенные видеоадаптеры.

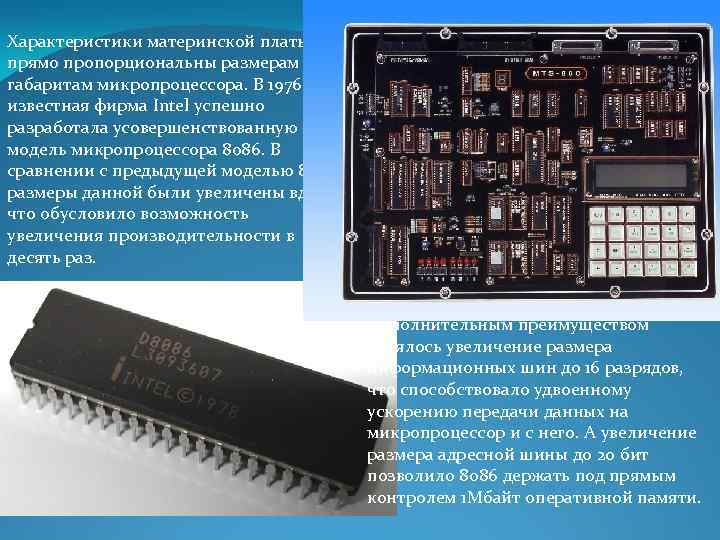

Характеристики материнской платы прямо пропорциональны размерам и габаритам микропроцессора. В 1976 году известная фирма Intel успешно разработала усовершенствованную модель микропроцессора 8086. В сравнении с предыдущей моделью 8080 размеры данной были увеличены вдвое, что обусловило возможность увеличения производительности в десять раз. Дополнительным преимуществом являлось увеличение размера информационных шин до 16 разрядов, что способствовало удвоенному ускорению передачи данных на микропроцессор и с него. А увеличение размера адресной шины до 20 бит позволило 8086 держать под прямым контролем 1 Мбайт оперативной памяти.

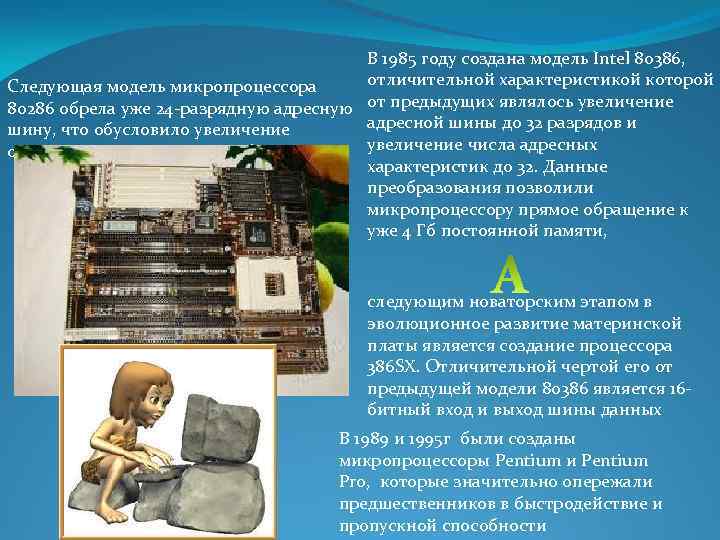

В 1985 году создана модель Intel 80386, отличительной характеристикой которой Следующая модель микропроцессора 80286 обрела уже 24 -разрядную адресную от предыдущих являлось увеличение адресной шины до 32 разрядов и шину, что обусловило увеличение числа адресных оперативной памяти до 16 Мбит. характеристик до 32. Данные преобразования позволили микропроцессору прямое обращение к уже 4 Гб постоянной памяти, следующим новаторским этапом в эволюционное развитие материнской платы является создание процессора 386 SX. Отличительной чертой его от предыдущей модели 80386 является 16 битный вход и выход шины данных В 1989 и 1995 г были созданы микропроцессоры Pentium и Pentium Pro, которые значительно опережали предшественников в быстродействие и пропускной способности

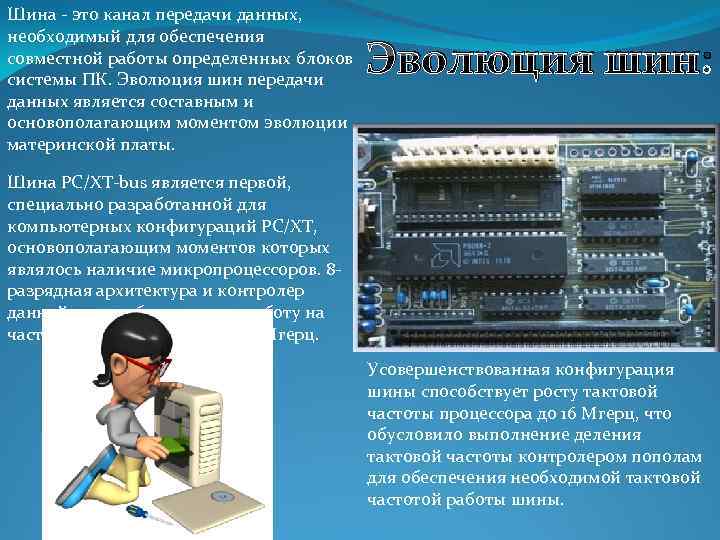

Шина - это канал передачи данных, необходимый для обеспечения совместной работы определенных блоков системы ПК. Эволюция шин передачи данных является составным и основополагающим моментом эволюции материнской платы. Эволюция шин: Шина PC/XT-bus является первой, специально разработанной для компьютерных конфигураций PC/XT, основополагающим моментов которых являлось наличие микропроцессоров. 8 разрядная архитектура и контролер данной шины обеспечивали работу на частоте микропроцессора 4, 77 Мгерц. Усовершенствованная конфигурация шины способствует росту тактовой частоты процессора до 16 Мгерц, что обусловило выполнение деления тактовой частоты контролером пополам для обеспечения необходимой тактовой частотой работы шины.

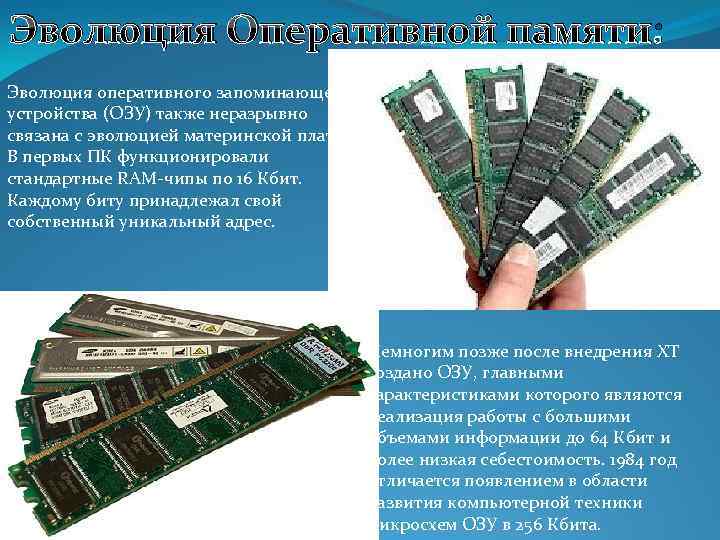

Эволюция Оперативной памяти: Эволюция оперативного запоминающего устройства (ОЗУ) также неразрывно связана с эволюцией материнской платы. В первых ПК функционировали стандартные RAM-чипы по 16 Кбит. Каждому биту принадлежал свой собственный уникальный адрес. Немногим позже после внедрения XT создано ОЗУ, главными характеристиками которого являются реализация работы с большими объемами информации до 64 Кбит и более низкая себестоимость. 1984 год отличается появлением в области развития компьютерной техники микросхем ОЗУ в 256 Кбита.

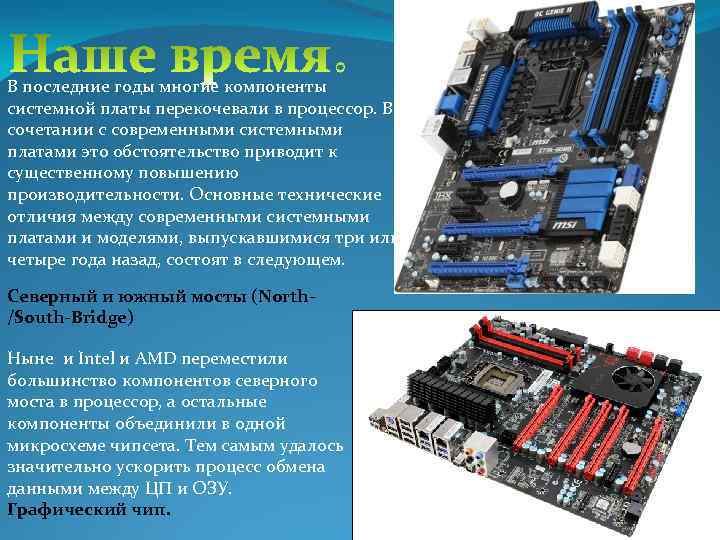

В последние годы многие компоненты системной платы перекочевали в процессор. В сочетании с современными системными платами это обстоятельство приводит к существенному повышению производительности. Основные технические отличия между современными системными платами и моделями, выпускавшимися три или четыре года назад, состоят в следующем. Северный и южный мосты (North/South-Bridge) Ныне и Intel и AMD переместили большинство компонентов северного моста в процессор, а остальные компоненты объединили в одной микросхеме чипсета. Тем самым удалось значительно ускорить процесс обмена данными между ЦП и ОЗУ. Графический чип.
Северный мост управляет потоком данных видеоплаты, а также, используя контроллер памяти, потоком данных процессора и оперативной памяти. Южный мост (англ. Southbridge), ICH (I/O controller hub), периферийный контроллер — содержит контроллеры периферийных устройств (жёсткого диска, Ethernet, аудио), контроллеры шин для подключения периферийных устройств (шины PCI, PCI Express и USB)

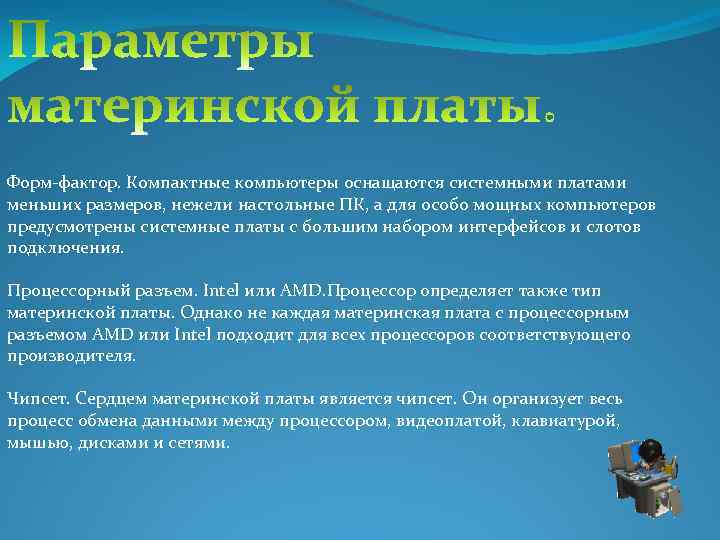

Форм-фактор. Компактные компьютеры оснащаются системными платами меньших размеров, нежели настольные ПК, а для особо мощных компьютеров предусмотрены системные платы с большим набором интерфейсов и слотов подключения. Процессорный разъем. Intel или AMD. Процессор определяет также тип материнской платы. Однако не каждая материнская плата с процессорным разъемом AMD или Intel подходит для всех процессоров соответствующего производителя. Чипсет. Сердцем материнской платы является чипсет. Он организует весь процесс обмена данными между процессором, видеоплатой, клавиатурой, мышью, дисками и сетями.

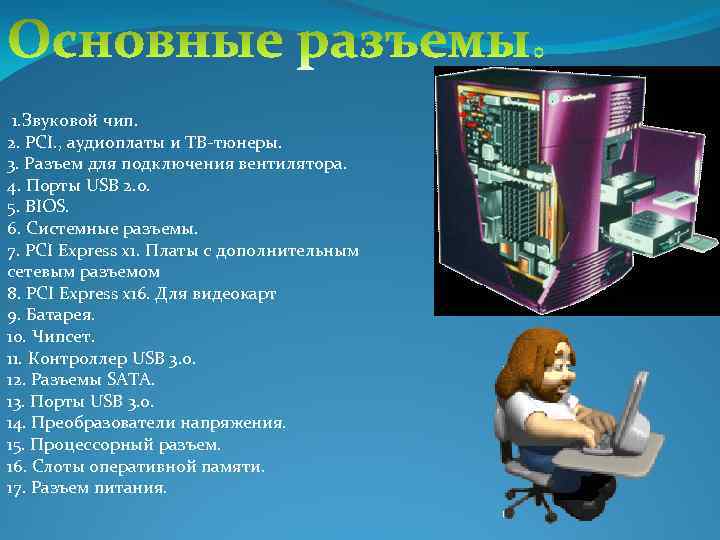

1. Звуковой чип. 2. PCI. , аудиоплаты и ТВ-тюнеры. 3. Разъем для подключения вентилятора. 4. Порты USB 2. 0. 5. BIOS. 6. Системные разъемы. 7. PCI Express х1. Платы с дополнительным сетевым разъемом 8. PCI Express x 16. Для видеокарт 9. Батарея. 10. Чипсет. 11. Контроллер USB 3. 0. 12. Разъемы SАТА. 13. Порты USB 3. 0. 14. Преобразователи напряжения. 15. Процессорный разъем. 16. Слоты оперативной памяти. 17. Разъем питания.
