Материалы к лабораторно-практическим занятиям по дисциплине «Сельскохозяйственные машины» для студентов Агромеханического факультета БГАТУ УСТРОЙСТВО ЗЕРНОУБОРОЧНЫХ КОМБАЙНОВ ПРОИЗВОДСТВА ПО «ГОМСЕЛЬМАШ» Белый Степан Романович©

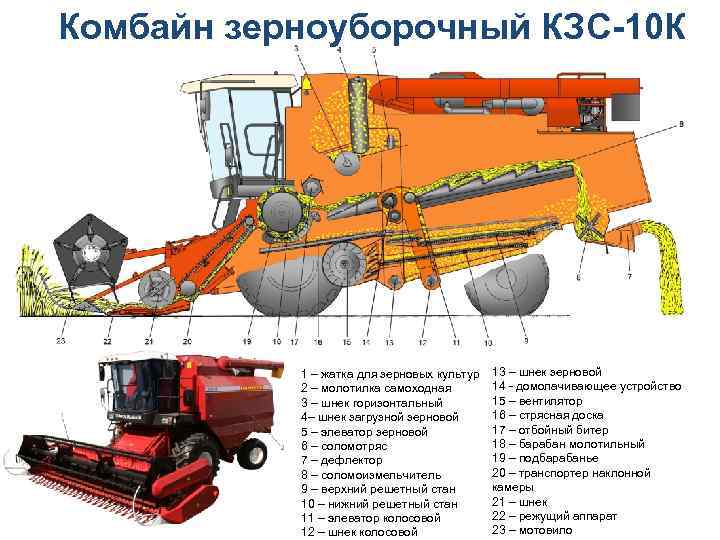

Комбайн зерноуборочный КЗС-10 К 1 – жатка для зерновых культур 2 – молотилка самоходная 3 – шнек горизонтальный 4– шнек загрузной зерновой 5 – элеватор зерновой 6 – соломотряс 7 – дефлектор 8 – соломоизмельчитель 9 – верхний решетный стан 10 – нижний решетный стан 11 – элеватор колосовой 12 – шнек колосовой 13 – шнек зерновой 14 - домолачивающее устройство 15 – вентилятор 16 – стрясная доска 17 – отбойный битер 18 – барабан молотильный 19 – подбарабанье 20 – транспортер наклонной камеры 21 – шнек 22 – режущий аппарат 23 – мотовило

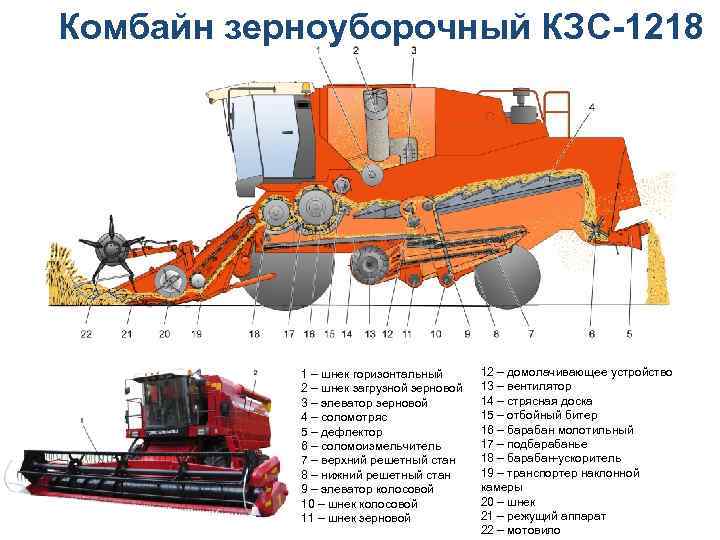

Комбайн зерноуборочный КЗС-1218 1 – шнек горизонтальный 2 – шнек загрузной зерновой 3 – элеватор зерновой 4 – соломотряс 5 – дефлектор 6 – соломоизмельчитель 7 – верхний решетный стан 8 – нижний решетный стан 9 – элеватор колосовой 10 – шнек колосовой 11 – шнек зерновой 12 – домолачивающее устройство 13 – вентилятор 14 – стрясная доска 15 – отбойный битер 16 – барабан молотильный 17 – подбарабанье 18 – барабан-ускоритель 19 – транспортер наклонной камеры 20 – шнек 21 – режущий аппарат 22 – мотовило

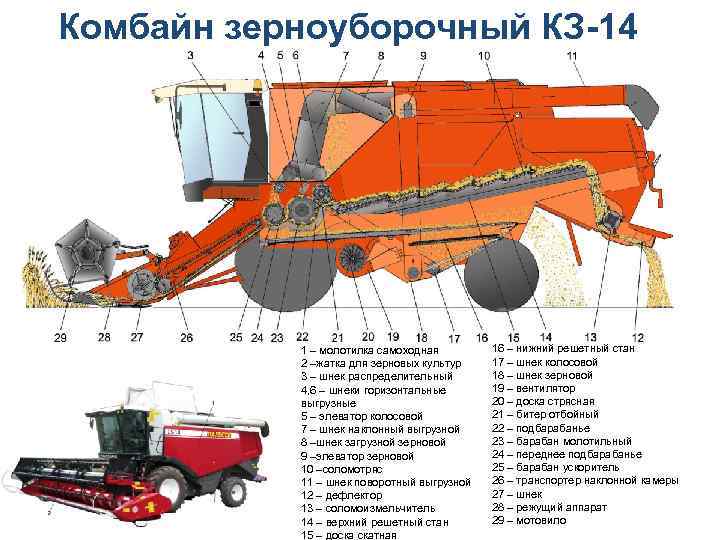

Комбайн зерноуборочный КЗ-14 1 – молотилка самоходная 2 –жатка для зерновых культур 3 – шнек распределительный 4, 6 – шнеки горизонтальные выгрузные 5 – элеватор колосовой 7 – шнек наклонный выгрузной 8 –шнек загрузной зерновой 9 –элеватор зерновой 10 –соломотряс 11 – шнек поворотный выгрузной 12 – дефлектор 13 – соломоизмельчитель 14 – верхний решетный стан 15 – доска скатная 16 – нижний решетный стан 17 – шнек колосовой 18 – шнек зерновой 19 – вентилятор 20 – доска стрясная 21 – битер отбойный 22 – подбарабанье 23 – барабан молотильный 24 – переднее подбарабанье 25 – барабан ускоритель 26 – транспортер наклонной камеры 27 – шнек 28 – режущий аппарат 29 – мотовило
