Материаловедение
СПИСОК ЛИТЕРАТУРЫ • • • Богородицкий Н. П. , Пасынков В. В. , Тареев Б. М. Электротехнические материалы: учеб. для вузов. – Л. : Энергоатомиздат, 1985. – 384 с. Серебряков А. С. Электротехническое материаловедение Электроизоляционные материалы: Учеб. пособие для вузов ж-д. транспорта. – М. : Маршрут. 2005. – 280 с. Серебряков А. С. Электротехническое материаловедение Проводниковые, полупроводниковые и магнитные материалы: Учеб. пособие для вузов ж-д. транспорта. – М. : ГОУ «Учебно-методический центр по образованию на железнодорожном транспорте» , 2008. – 372 с. Электротехнические и конструкционные материалы: учеб. пособие для сред. проф. образования / В. Н. Бородулин, А. С. Воробьев, В. М. Матюнин и др. ; под ред. В. А. Филикова. – 2–е изд. , стер. – М. : Академия, 2005. – 280 с. Никитина Е. П. , Санниковаа Е. П. Материаловедение (Конспект лекций) – Екатеринбург: Ур. ГУПС, 2009. – 128 с. • • • Никулин Н. В. Электроматериаловедение. – 2–е изд. – М. : Высш. Шк. , 1984. – 286 с. Мишин Д. Д. Магнитные материалы. – 2–е изд. – М. : Высш. шк. , 1991. – 383 с. Справочник по электротехническим материалам: в 3 Т. / под ред. В. В. Корецкого, В. В. Пасынкова, Б. М. Тареева. Т. 1. – М. , 1974. – 584 с. ; Т. 2. – М. , 1974. – 616 с. ; Т. 3. – Л. , 1976. – 806 с.
Материалы
Материаловедение – наука, занимающаяся изучением состава, структуры, свойств материалов, поведением материалов при различных воздействиях: тепловых, электрических, магнитных , механических ит. д. , а также при сочетании нескольких воздействий одновременно.

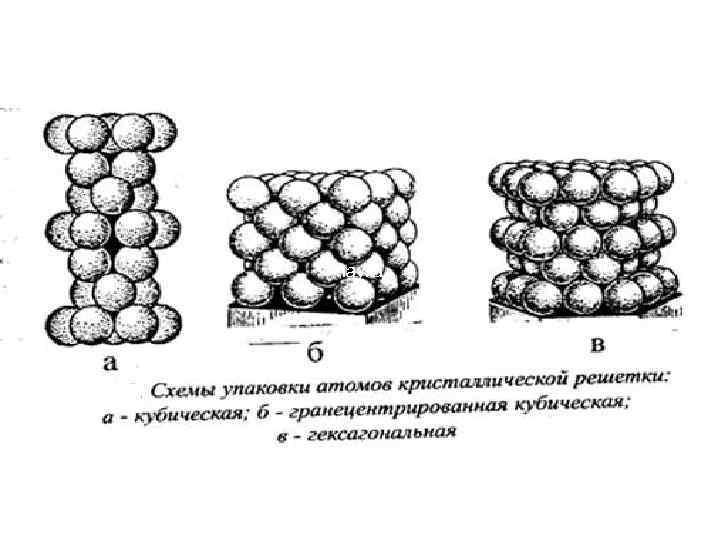

наука ппнаука
Материалы подразделяют на два класса: конструкционные и электротехнические. • Конструкционные материалы – это материалы, применение которых базируется на использовании, прежде всего, их механических свойств. К основным механическим свойствам относятся прочность, твердость, упругость, вязкость, пластичность, обрабатыываемость и т. д. • Электротехнические материалы – это материалы, применение которых основывается в первую очередь на использовании их физических свойств: электропроводности, электрической прочности, способности намагничиваться, поляризоваться и т. п. .

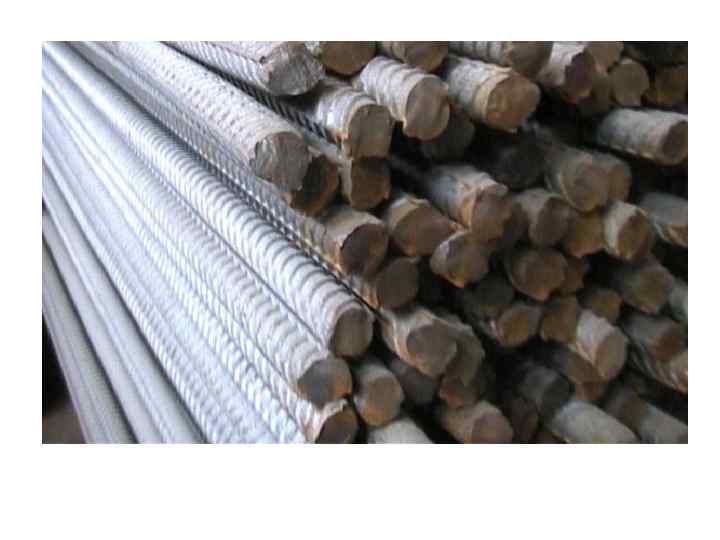

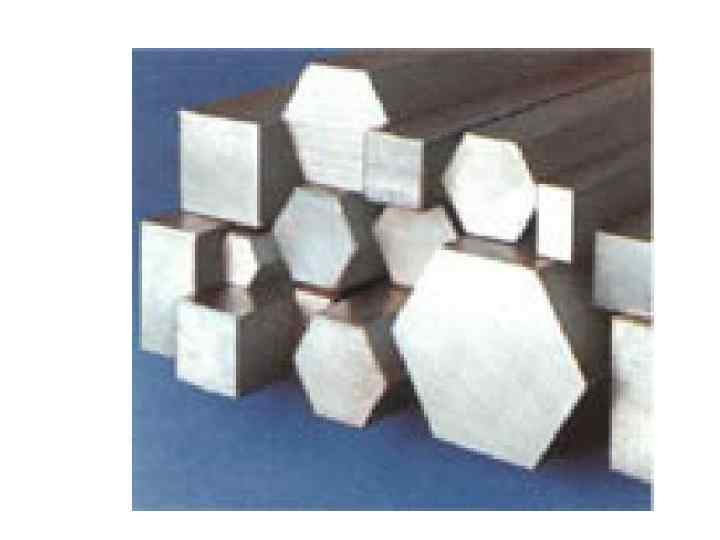

Конструкционные материалы Черные металлы Цветные металлы Неметаллы Стали: конструкционные; инструментальные. Чугуны. Сплавы меди: латуни, бронзы. Алюминий и сплавы. Никель, цинк, хром, магний, титан и др. Полимеры: полиэтилен, фторпласт, винипласт. Резина, стекло, керамика и др.
Электротехническое материаловедение это раздел материаловедения, который занимается материалами для электротехники, энергетики и электроники, то есть материалами, которые обладают специфическими свойствами, необходимыми для конструирования, производства и эксплуатации электротехнического оборудования. Основные материалы, которые используются в электротехнике, энергетике и электронике делят на классы. По поведению в электрических полях – проводниковые, полупроводниковые, диэлектрические материалы. По поведению в магнитных полях – магнитные и немагнитные материалы.

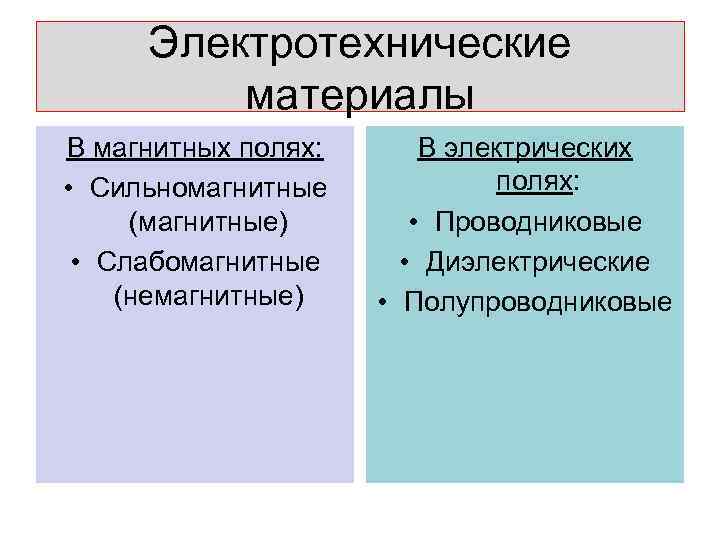

Электротехнические материалы В магнитных полях: • Сильномагнитные (магнитные) • Слабомагнитные (немагнитные) В электрических полях: • Проводниковые • Диэлектрические • Полупроводниковые
МАТЕРИАЛЫ ДИАМАГНЕТИКИ ПАРАМАГНЕТИКИ АНТИ – ФЕРРОМАГНЕТИКИ ФЕРРИМАГ НЕТИКИ МЕДЬ, СЕРЕБРО, СТЕКЛО, , КРЕМНИЙ, ВОДОРОД, АЗОТ, ВОДА НАТРИЙ, МАГНИЙ. АЛЮМИНИЙ КИСЛОРОД. ОКИСЬ АЗОТА, СОЛИ МЕТАЛЛОВ ХРОМ, МАРГАНЕЦ, ЦЕЗИЙ, САм АРИЙ ЖЕЛЕЗО, ФЕРРИТЫ НИКЕЛЬ, КОБОЛЬТ, ИХ СПЛАВЫ

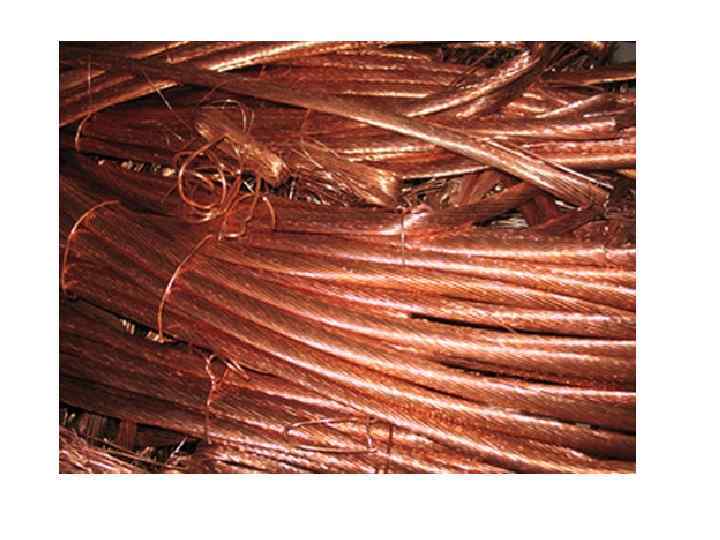

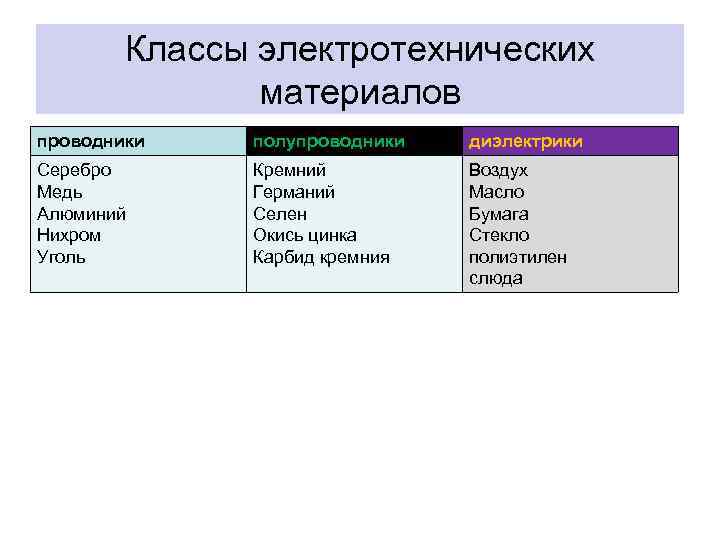

Классы электротехнических материалов проводники полупроводники диэлектрики Серебро Медь Алюминий Нихром Уголь Кремний Германий Селен Окись цинка Карбид кремния Воздух Масло Бумага Стекло полиэтилен слюда

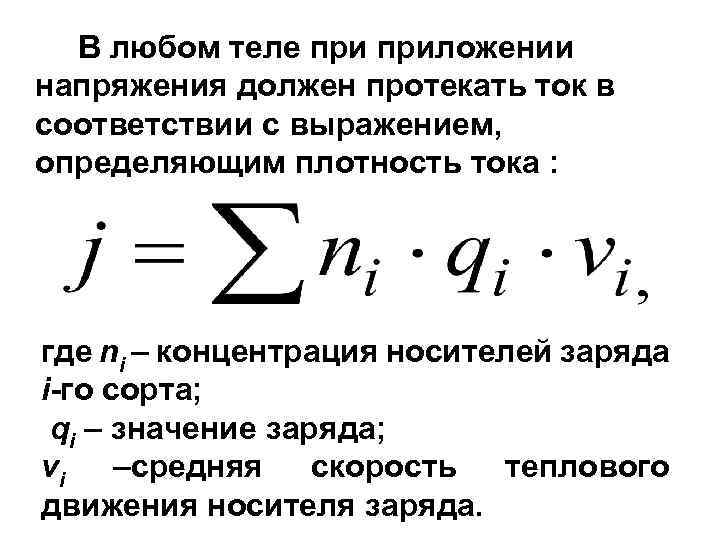

В любом теле приложении напряжения должен протекать ток в соответствии с выражением, определяющим плотность тока : где ni – концентрация носителей заряда i-го сорта; qi – значение заряда; vi –средняя скорость теплового движения носителя заряда.

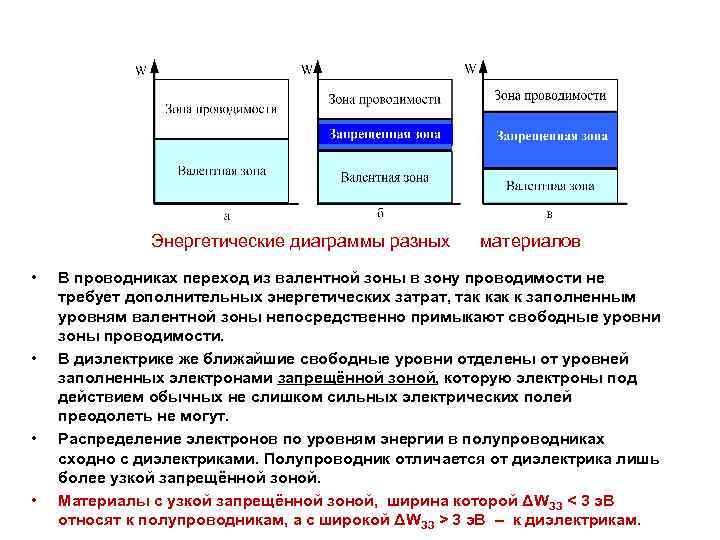

Энергетические диаграммы разных • • материалов В проводниках переход из валентной зоны в зону проводимости не требует дополнительных энергетических затрат, так к заполненным уровням валентной зоны непосредственно примыкают свободные уровни зоны проводимости. В диэлектрике же ближайшие свободные уровни отделены от уровней заполненных электронами запрещённой зоной, которую электроны под действием обычных не слишком сильных электрических полей преодолеть не могут. Распределение электронов по уровням энергии в полупроводниках сходно с диэлектриками. Полупроводник отличается от диэлектрика лишь более узкой запрещённой зоной. Материалы с узкой запрещённой зоной, ширина которой ΔWЗЗ < 3 э. В относят к полупроводникам, а с широкой ΔWЗЗ > 3 э. В – к диэлектрикам.
Электропроводность материалов Удельное электрическое сопротивление (ρ) : – диэлектрики - 10+7– 10+16 Ом·м, – полупроводники - 10– 6– 10+8 Ом·м, – проводники - 10– 8– 10– 6 Ом·м
