Материальная часть 9 мм Пистолета Макарова. Общее устройство. Тактико - технические характеристики (боевые свойства)

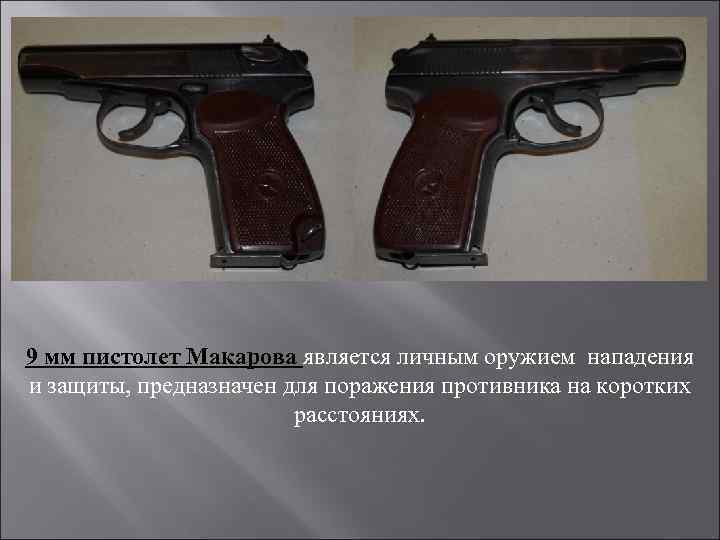

9 мм пистолет Макарова является личным оружием нападения и защиты, предназначен для поражения противника на коротких расстояниях.

Тактико - технические характеристики пистолета Макарова (боевые свойства) -вес пистолета с магазином без патронов 730 г -вес пистолета с магазином, снаряженный 8 патронами 810 г -длинна пистолета 161 мм -высота пистолета 126, 75 мм -длинна ствола 93 мм -калибр канала ствола 9 мм -число нарезов вьющихся слева вверх направо 4 -емкость магазина 8 патронов -эффективная стрельба на поражение 25 м -прицельная стрельба на расстоянии до 50 м -убойная сила пули до 350 м -длинна патрона 25 мм -вес патрона 10 г -вес пули 6, 1 г -боевая скорострельность 30 в/мин -начальная скорость полета пули 315 м/с

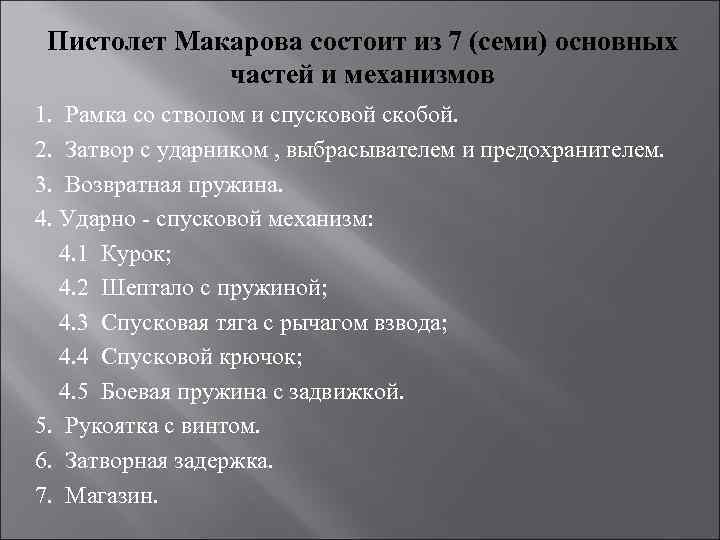

Пистолет Макарова состоит из 7 (семи) основных частей и механизмов 1. Рамка со стволом и спусковой скобой. 2. Затвор с ударником , выбрасывателем и предохранителем. 3. Возвратная пружина. 4. Ударно - спусковой механизм: 4. 1 Курок; 4. 2 Шептало с пружиной; 4. 3 Спусковая тяга с рычагом взвода; 4. 4 Спусковой крючок; 4. 5 Боевая пружина с задвижкой. 5. Рукоятка с винтом. 6. Затворная задержка. 7. Магазин.

Основные части и механизмы пистолета Макарова

РАМКА - служит для соединения всех частей пистолета. Рамка с основанием рукоятки составляет одно целое. Она имеет: 1. Стойку - для крепления ствола; 2. Выступы с цапфенными гнездами для цапф курка и шептала; 3. Пазы - для направления движения затвора.

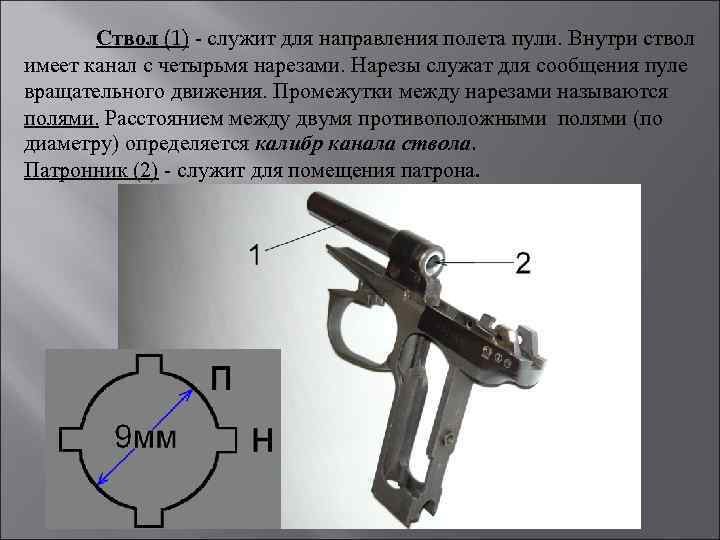

Ствол (1) - служит для направления полета пули. Внутри ствол имеет канал с четырьмя нарезами. Нарезы служат для сообщения пуле вращательного движения. Промежутки между нарезами называются полями. Расстоянием между двумя противоположными полями (по диаметру) определяется калибр канала ствола. Патронник (2) - служит для помещения патрона.

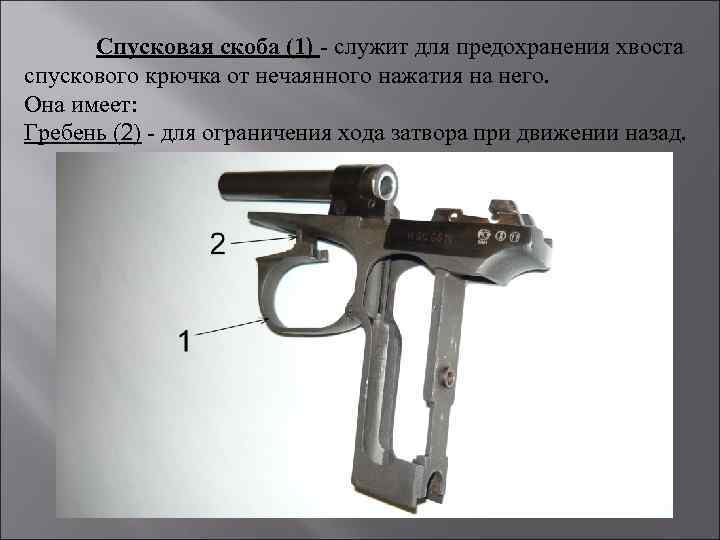

Спусковая скоба (1) - служит для предохранения хвоста спускового крючка от нечаянного нажатия на него. Она имеет: Гребень (2) - для ограничения хода затвора при движении назад.

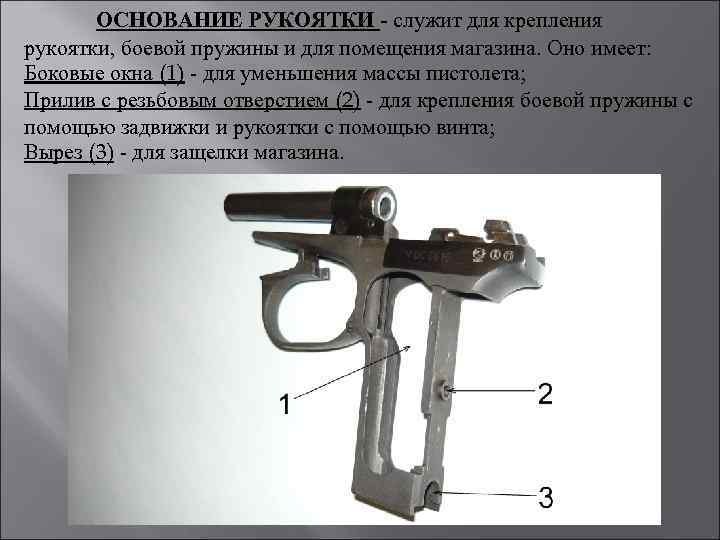

ОСНОВАНИЕ РУКОЯТКИ - служит для крепления рукоятки, боевой пружины и для помещения магазина. Оно имеет: Боковые окна (1) - для уменьшения массы пистолета; Прилив с резьбовым отверстием (2) - для крепления боевой пружины с помощью задвижки и рукоятки с помощью винта; Вырез (3) - для защелки магазина.

Затвор с ударником , выбрасывателем и предохранителем 1. Затвор; 2. Ударник; 3. Выбрасыватель; 4. Предохранитель.

ЗАТВОР - служит для подачи патрона из магазина в патронник, запирания канала ствола при выстреле, удержания гильзы (извлечения патрона) и постановки курка на боевой взвод. Снаружи затвор имеет: 1. Мушку - для прицеливания; 2. Поперечный паз для целика; 3. Боковые насечки - для удобства отведения затвора рукой; 4. Окно - для выбрасывания гильзы (патрона).

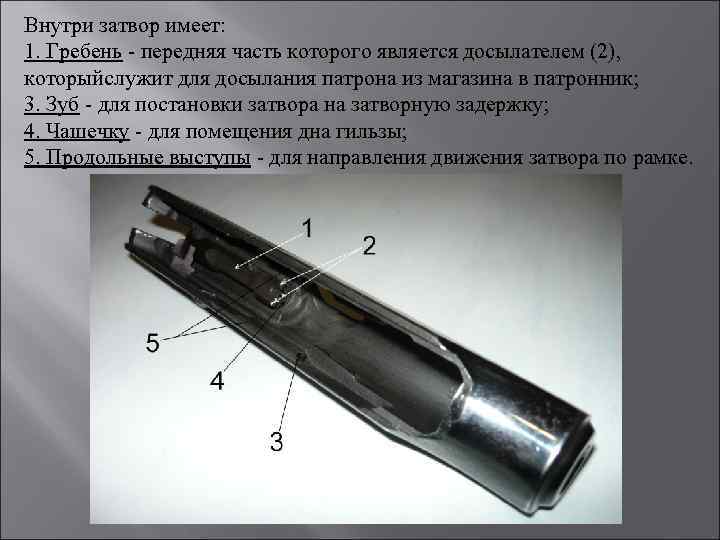

Внутри затвор имеет: 1. Гребень - передняя часть которого является досылателем (2), которыйслужит для досылания патрона из магазина в патронник; 3. Зуб - для постановки затвора на затворную задержку; 4. Чашечку - для помещения дна гильзы; 5. Продольные выступы - для направления движения затвора по рамке.

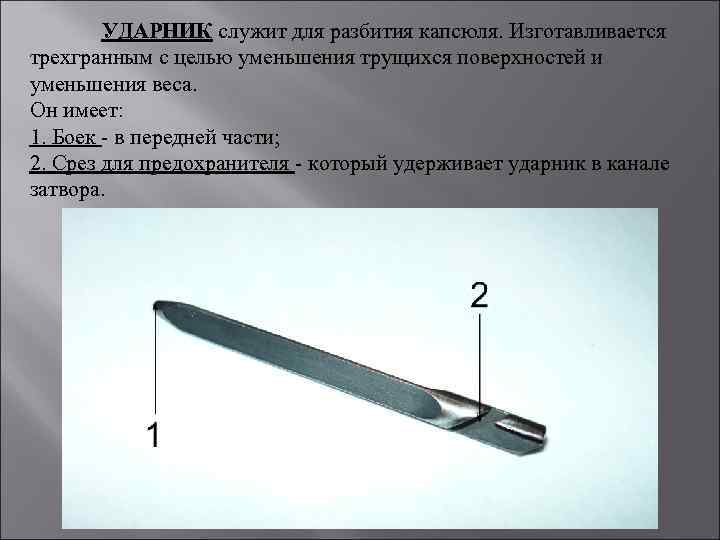

УДАРНИК служит для разбития капсюля. Изготавливается трехгранным с целью уменьшения трущихся поверхностей и уменьшения веса. Он имеет: 1. Боек - в передней части; 2. Срез для предохранителя - который удерживает ударник в канале затвора.

ВЫБРАСЫВАТЕЛЬ - служит для удержания гильзы (патрона) в чашечке затвора до встречи с отражателем. Он имеет: 1. Зацеп; 2. Пяточку; 3. Гнеток; 4. Пружину выбрасывателя.

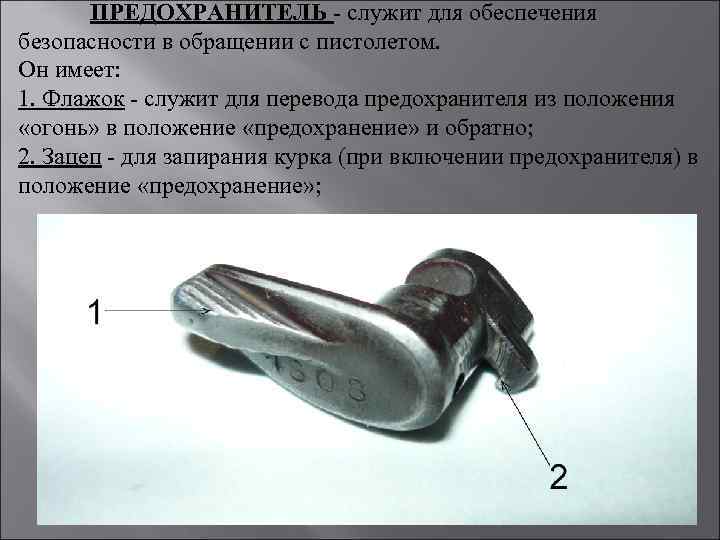

ПРЕДОХРАНИТЕЛЬ - служит для обеспечения безопасности в обращении с пистолетом. Он имеет: 1. Флажок - служит для перевода предохранителя из положения «огонь» в положение «предохранение» и обратно; 2. Зацеп - для запирания курка (при включении предохранителя) в положение «предохранение» ;

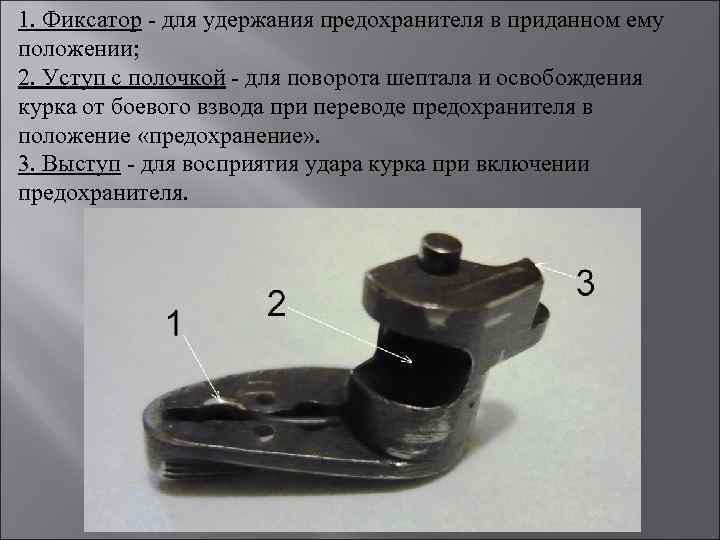

1. Фиксатор - для удержания предохранителя в приданном ему положении; 2. Уступ с полочкой - для поворота шептала и освобождения курка от боевого взвода при переводе предохранителя в положение «предохранение» . 3. Выступ - для восприятия удара курка при включении предохранителя.

ВОЗВРАТНАЯ ПРУЖИНА - служит для возвращения затвора в переднее положение после выстрела. Крайний виток одного из концов пружины имеет меньший диаметр по сравнению с другими витками. Этим витком пружина при сборке надевается на ствол, чтобы обеспечить ее надежное удержание на стволе при разборке и сборке пистолета.

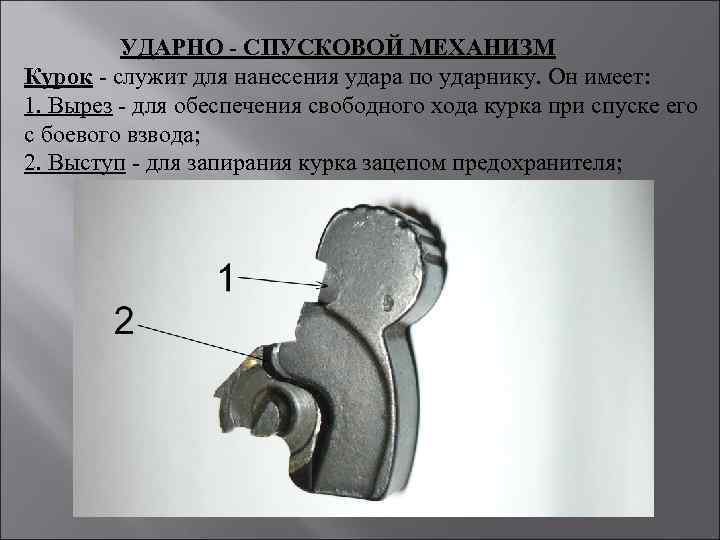

УДАРНО - СПУСКОВОЙ МЕХАНИЗМ Курок - служит для нанесения удара по ударнику. Он имеет: 1. Вырез - для обеспечения свободного хода курка при спуске его с боевого взвода; 2. Выступ - для запирания курка зацепом предохранителя;

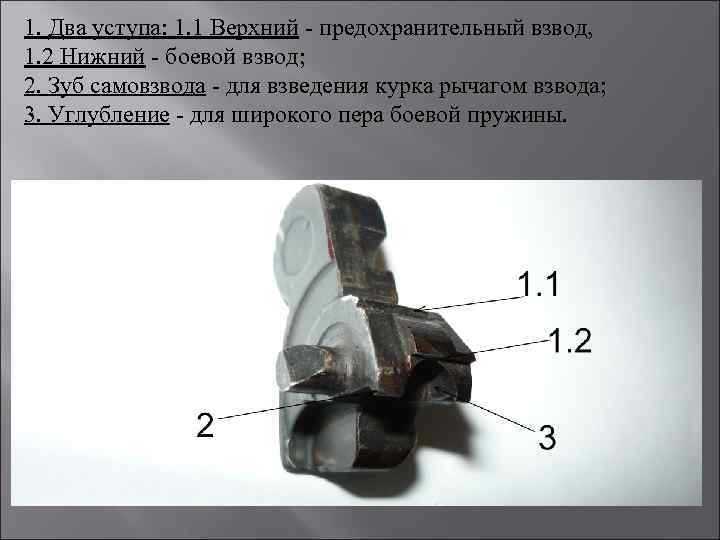

1. Два уступа: 1. 1 Верхний - предохранительный взвод, 1. 2 Нижний - боевой взвод; 2. Зуб самовзвода - для взведения курка рычагом взвода; 3. Углубление - для широкого пера боевой пружины.

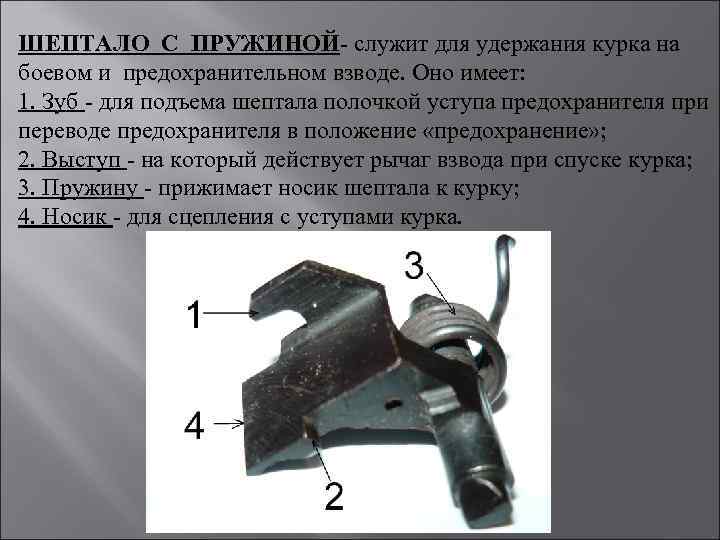

ШЕПТАЛО С ПРУЖИНОЙ- служит для удержания курка на боевом и предохранительном взводе. Оно имеет: 1. Зуб - для подъема шептала полочкой уступа предохранителя при переводе предохранителя в положение «предохранение» ; 2. Выступ - на который действует рычаг взвода при спуске курка; 3. Пружину - прижимает носик шептала к курку; 4. Носик - для сцепления с уступами курка.

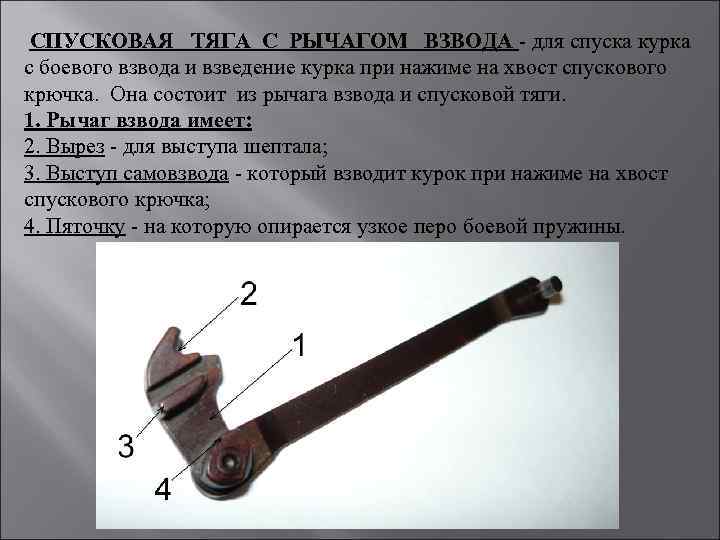

СПУСКОВАЯ ТЯГА С РЫЧАГОМ ВЗВОДА - для спуска курка с боевого взвода и взведение курка при нажиме на хвост спускового крючка. Она состоит из рычага взвода и спусковой тяги. 1. Рычаг взвода имеет: 2. Вырез - для выступа шептала; 3. Выступ самовзвода - который взводит курок при нажиме на хвост спускового крючка; 4. Пяточку - на которую опирается узкое перо боевой пружины.

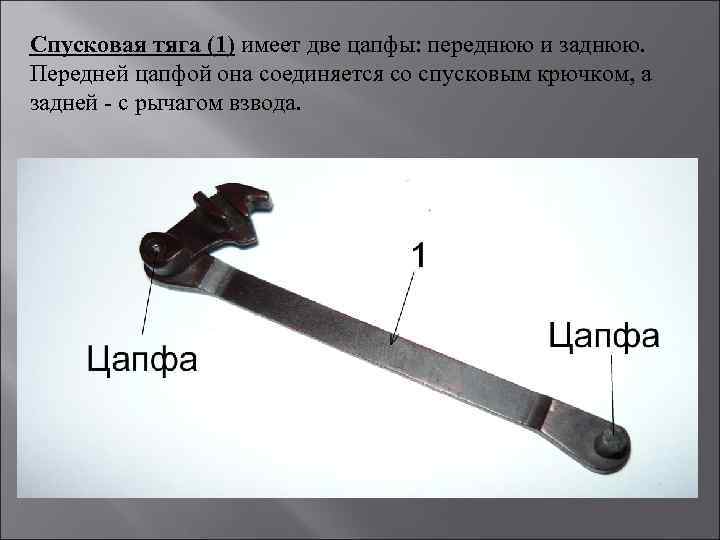

Спусковая тяга (1) имеет две цапфы: переднюю и заднюю. Передней цапфой она соединяется со спусковым крючком, а задней - с рычагом взвода.

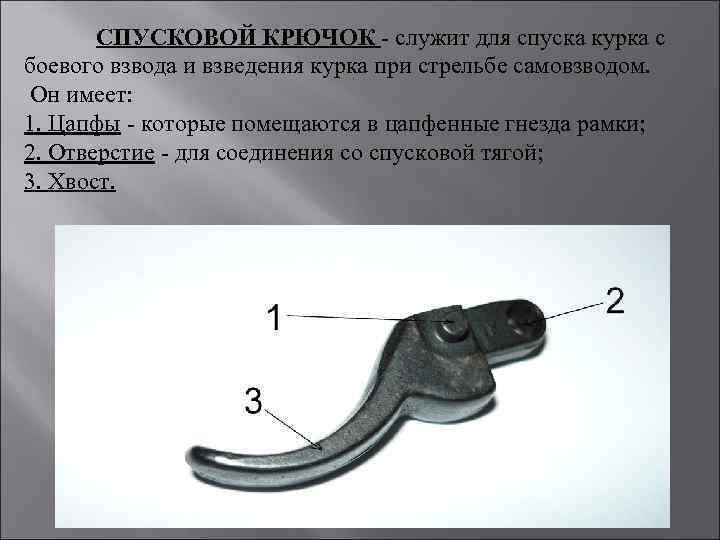

СПУСКОВОЙ КРЮЧОК - служит для спуска курка с боевого взвода и взведения курка при стрельбе самовзводом. Он имеет: 1. Цапфы - которые помещаются в цапфенные гнезда рамки; 2. Отверстие - для соединения со спусковой тягой; 3. Хвост.

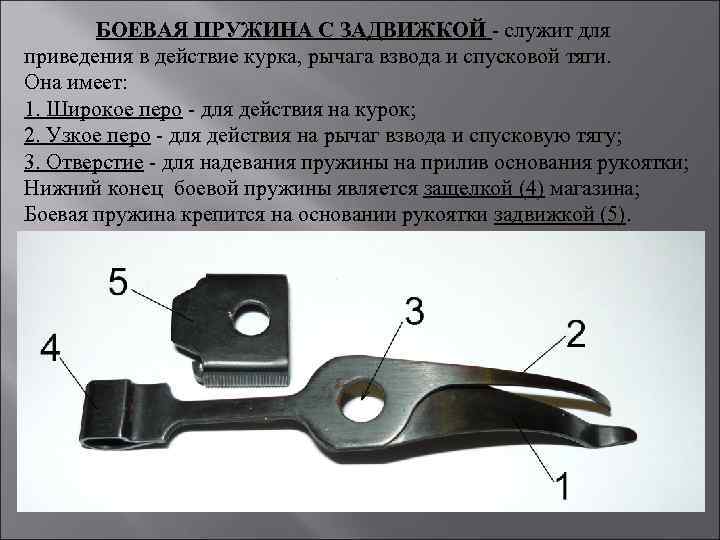

БОЕВАЯ ПРУЖИНА С ЗАДВИЖКОЙ - служит для приведения в действие курка, рычага взвода и спусковой тяги. Она имеет: 1. Широкое перо - для действия на курок; 2. Узкое перо - для действия на рычаг взвода и спусковую тягу; 3. Отверстие - для надевания пружины на прилив основания рукоятки; Нижний конец боевой пружины является защелкой (4) магазина; Боевая пружина крепится на основании рукоятки задвижкой (5).

РУКОЯТКА С ВИНТОМ - служит для удержания пистолета в руке и прикрывает боковые окна и заднюю стенку основания рукоятки. Она имеет: 1. Выем - для защелки магазина; 2. Антабку - для пристегивания пистолетного ремешка;

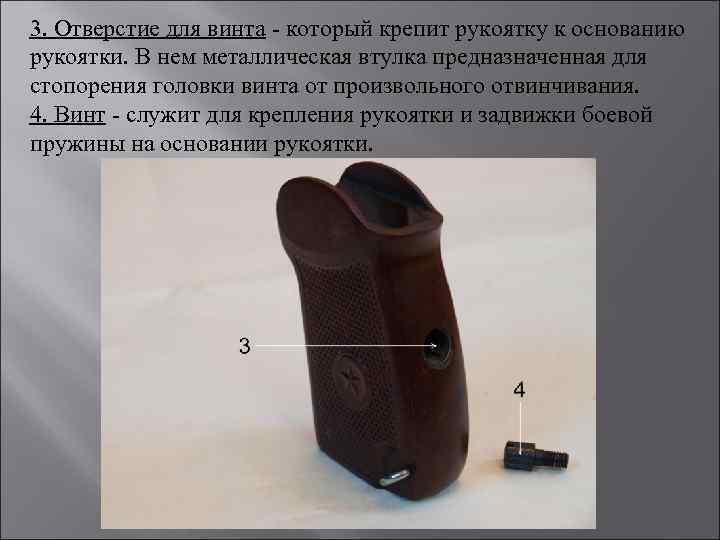

3. Отверстие для винта - который крепит рукоятку к основанию рукоятки. В нем металлическая втулка предназначенная для стопорения головки винта от произвольного отвинчивания. 4. Винт - служит для крепления рукоятки и задвижки боевой пружины на основании рукоятки.

ЗАТВОРНАЯ ЗАДЕРЖКА - служит для удержания затвора в заднем положении по израсходовании всех патронов из магазина. Она имеет: 1. Кнопку с насечкой - для освобождения затвора нажатием руки; 2. Выступ - для удержания затвора в заднем положении ; 3. Отражатель - для отражения наружу гильз (патронов) через окно в затворе.

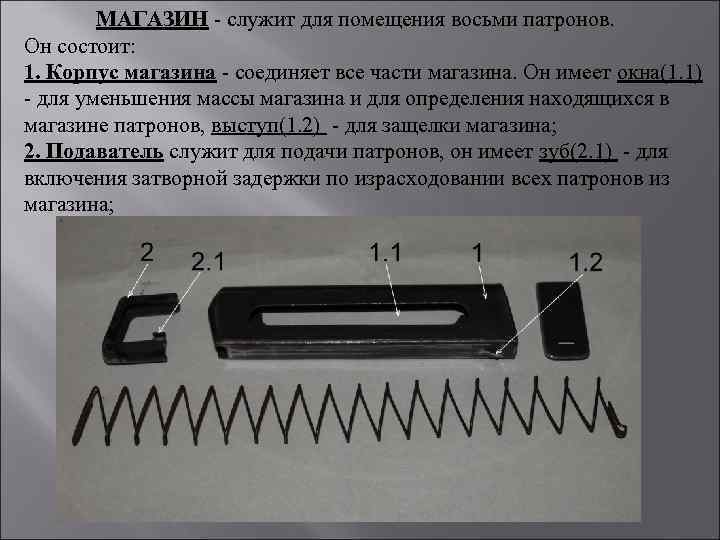

МАГАЗИН - служит для помещения восьми патронов. Он состоит: 1. Корпус магазина - соединяет все части магазина. Он имеет окна(1. 1) - для уменьшения массы магазина и для определения находящихся в магазине патронов, выступ(1. 2) - для защелки магазина; 2. Подаватель служит для подачи патронов, он имеет зуб(2. 1) - для включения затворной задержки по израсходовании всех патронов из магазина;

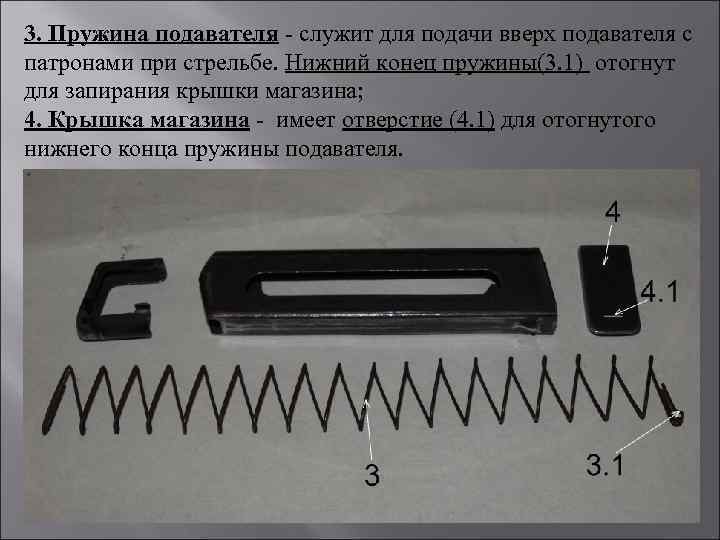

3. Пружина подавателя - служит для подачи вверх подавателя с патронами при стрельбе. Нижний конец пружины(3. 1) отогнут для запирания крышки магазина; 4. Крышка магазина - имеет отверстие (4. 1) для отогнутого нижнего конца пружины подавателя.

В принадлежность к пистолету входят: 1. Кобура; 2. Протирка; 3. Запасной магазин; 4. Пистолетный ремешок.

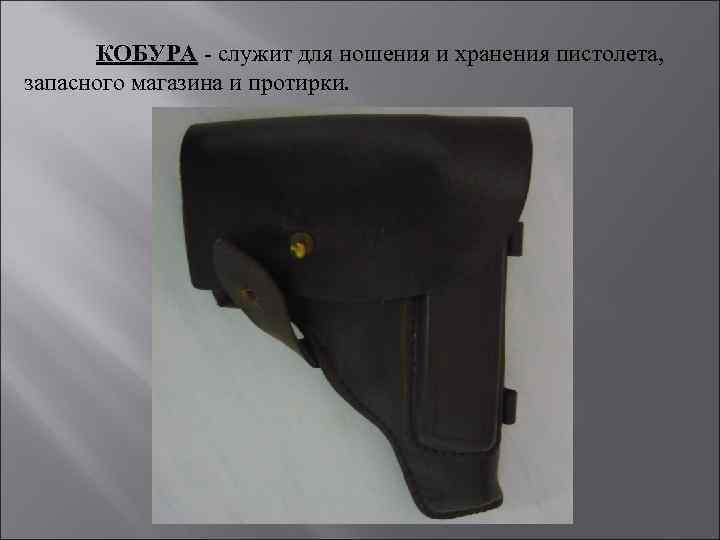

КОБУРА - служит для ношения и хранения пистолета, запасного магазина и протирки.

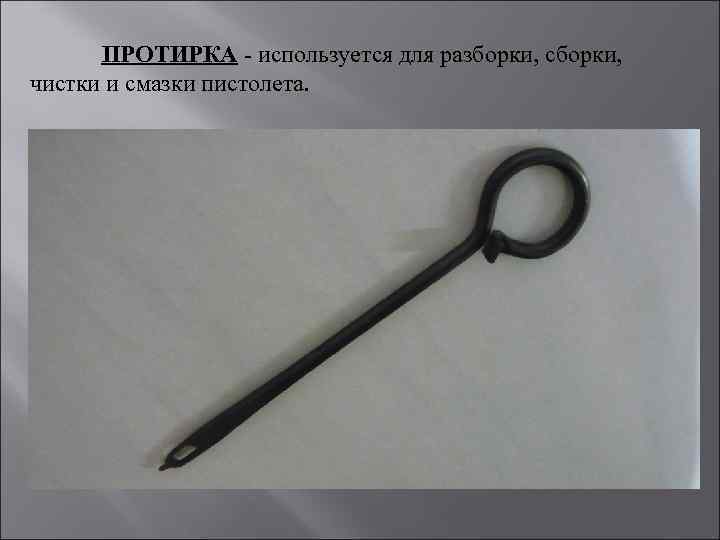

ПРОТИРКА - используется для разборки, сборки, чистки и смазки пистолета.

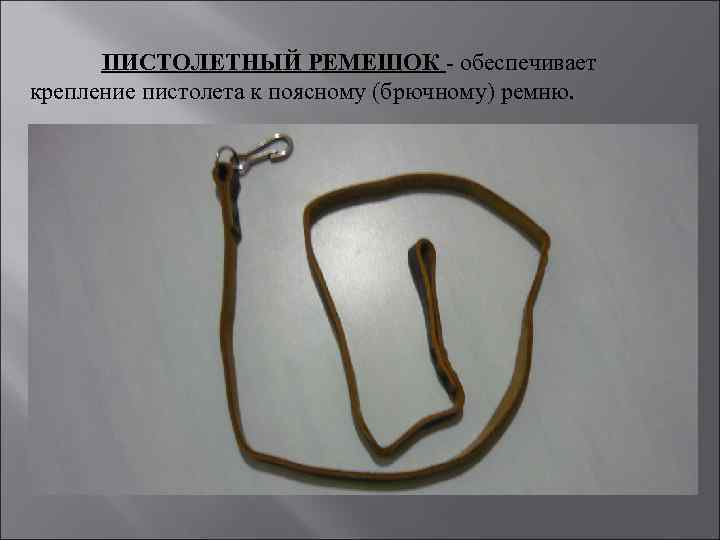

ПИСТОЛЕТНЫЙ РЕМЕШОК - обеспечивает крепление пистолета к поясному (брючному) ремню.

Задержки при стрельбе из ПМ и способы их устранения Пистолет при правильном обращении с ним, внимательном уходе и сбережении является надежным и безотказным оружием. Однако при длительной работе вследствие износа частей и механизмов, а чаще при неосторожном обращении и невнимательном уходе могут возникнуть задержки при стрельбе. Задержки Причины задержек Способы их устранения 1. Осечка - затвор в крайнем переднем положении, курок спущен, но выстрела не произошло. 1. Капсюль патрона неисправен. 2. Сгущение смазки или загрязнение канала под ударник. 3. Мал выход ударника или забоины на бойке. 1. Перезарядить пистолет и продолжить стрельбу. 2. Осмотреть и прочистить пистолет. 3. Отправить ПМ в мастерскую.

Задержки Причины задержек Способы их устранения 2. Недокрытие патрона затвором - затвор остановился, не дойдя до крайнего переднего положения, спуск курка произвести нельзя. 1. Загрязнение патронника, пазов рамки и чашечки затвора. 2. Затруднительное движение выбрасывателя из-за загрязнения пружины выбрасывателя или гнетка. 1. Дослать затвор вперёд толчком руки и продолжить стрельбу. 2. Осмотреть и почистить ПМ. 3. Неподача или не продвижение патрона из магазина в патронник затвор находится в переднем положении, но патрона в патроннике нет; затвор остановился в среднем положении вместе с патроном, не дослав его в патронник. 1. Загрязнение магазина и подвижных частей ПМ. 2. Погнутость верхних краёв корпуса магазина. 1. Перезарядить ПМ и продолжить стрельбу. Прочистить ПМ и магазин. 2. Заменить неисправный магазин.

Задержки Причины задержек Способы их устранения 4. Прихват (ущемление) гильзы затвором - гильза не выброшена наружу через окно в затворе и заклинилась между затвором и казённым срезом ствола. 1. Загрязнение подвижных частей ПМ. 2. Неисправность выбрасывателя, его пружины или отражателя. 1. Выбросить прихваченную гильзу и продолжить стрельбу. 2. При неисправности выбрасывателя с пружиной или отражателя - отправить пистолет в мастерскую. 5. Автоматическая стрельба. 1. Сгущение смазки или загрязнение частей УСМ. 2. Износ боевого взвода курка или носика шептала. 3. Ослабление или излом пружины шептала. 4. Касание полочки уступа предохранителя зуба шептала. 1. Осмотреть и прочистить ПМ. 2, 3, 4. Отправить ПМ в мастерскую.
