Master Data Management au SANDRE 1 Une

Master Data Management au SANDRE 1

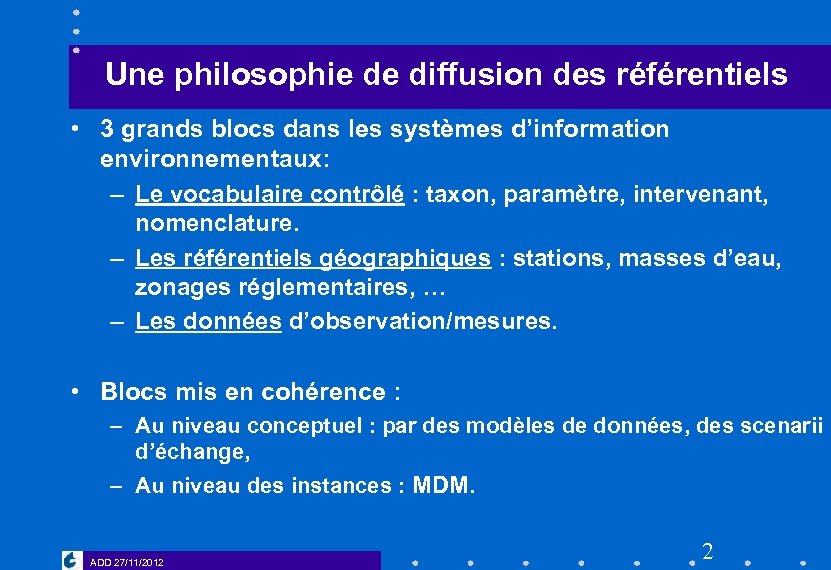

Une philosophie de diffusion des référentiels • 3 grands blocs dans les systèmes d’information environnementaux: – Le vocabulaire contrôlé : taxon, paramètre, intervenant, nomenclature. – Les référentiels géographiques : stations, masses d’eau, zonages réglementaires, … – Les données d’observation/mesures. • Blocs mis en cohérence : – Au niveau conceptuel : par des modèles de données, des scenarii d’échange, – Au niveau des instances : MDM. ADD 27/11/2012 2

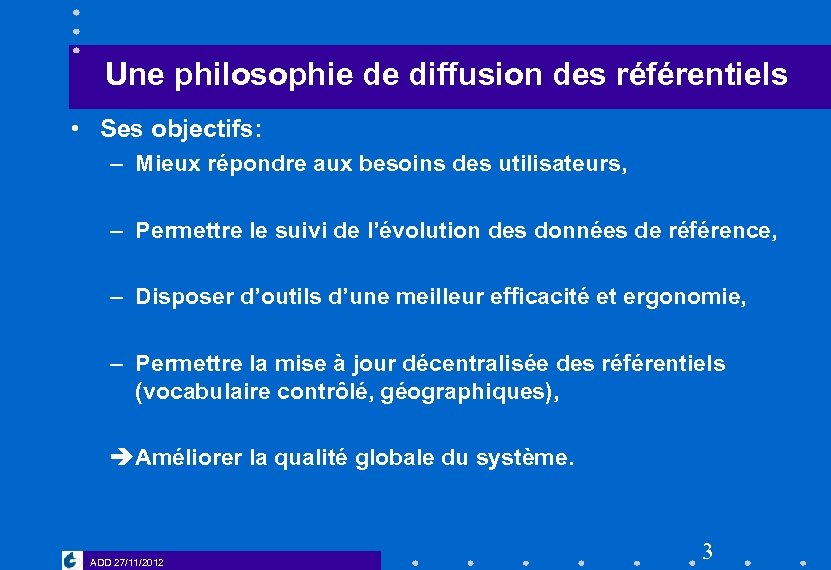

Une philosophie de diffusion des référentiels • Ses objectifs: – Mieux répondre aux besoins des utilisateurs, – Permettre le suivi de l’évolution des données de référence, – Disposer d’outils d’une meilleur efficacité et ergonomie, – Permettre la mise à jour décentralisée des référentiels (vocabulaire contrôlé, géographiques), Améliorer la qualité globale du système. ADD 27/11/2012 3

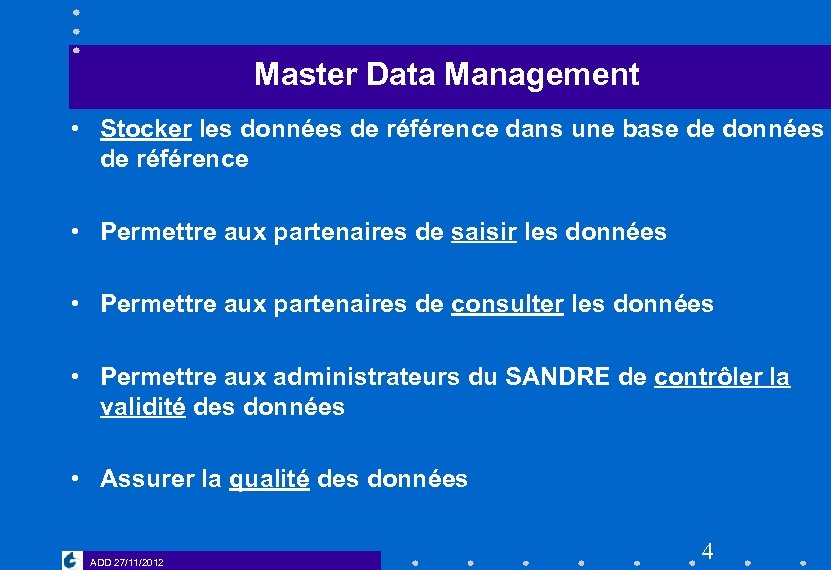

Master Data Management • Stocker les données de référence dans une base de données de référence • Permettre aux partenaires de saisir les données • Permettre aux partenaires de consulter les données • Permettre aux administrateurs du SANDRE de contrôler la validité des données • Assurer la qualité des données ADD 27/11/2012 4

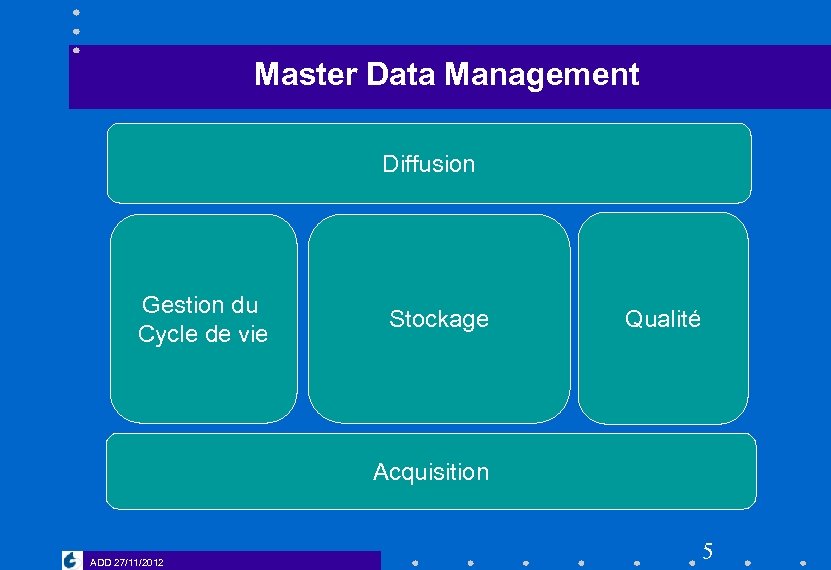

Master Data Management Diffusion Gestion du Cycle de vie Stockage Qualité Acquisition ADD 27/11/2012 5

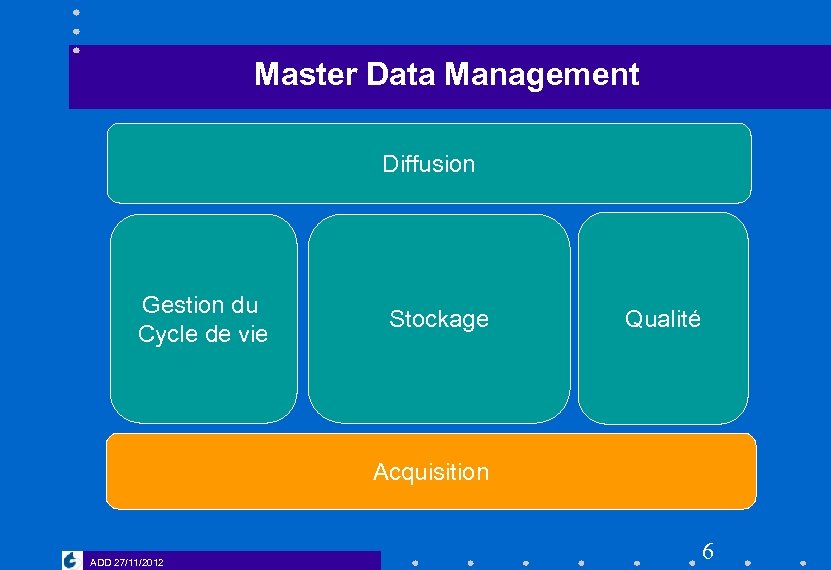

Master Data Management Diffusion Gestion du Cycle de vie Stockage Qualité Acquisition ADD 27/11/2012 6

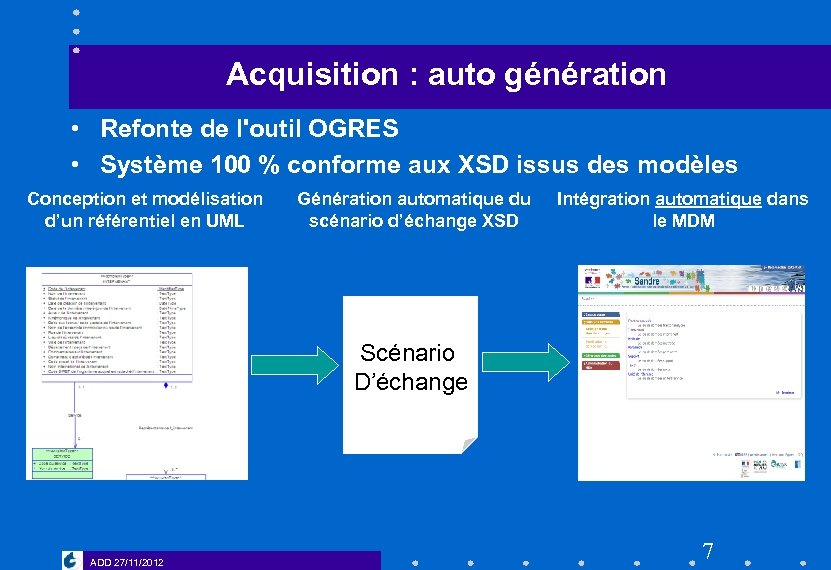

Acquisition : auto génération • Refonte de l'outil OGRES • Système 100 % conforme aux XSD issus des modèles Conception et modélisation d’un référentiel en UML Génération automatique du scénario d’échange XSD Intégration automatique dans le MDM Scénario D’échange ADD 27/11/2012 7

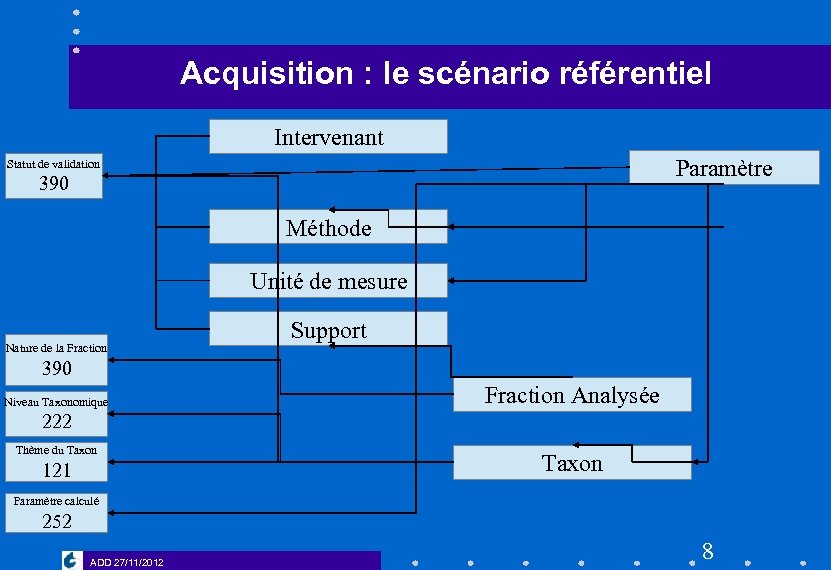

Acquisition : le scénario référentiel Intervenant Paramètre Statut de validation 390 Méthode Unité de mesure Nature de la Fraction Support 390 Niveau Taxonomique Fraction Analysée 222 Thème du Taxon 121 Taxon Paramètre calculé 252 ADD 27/11/2012 8

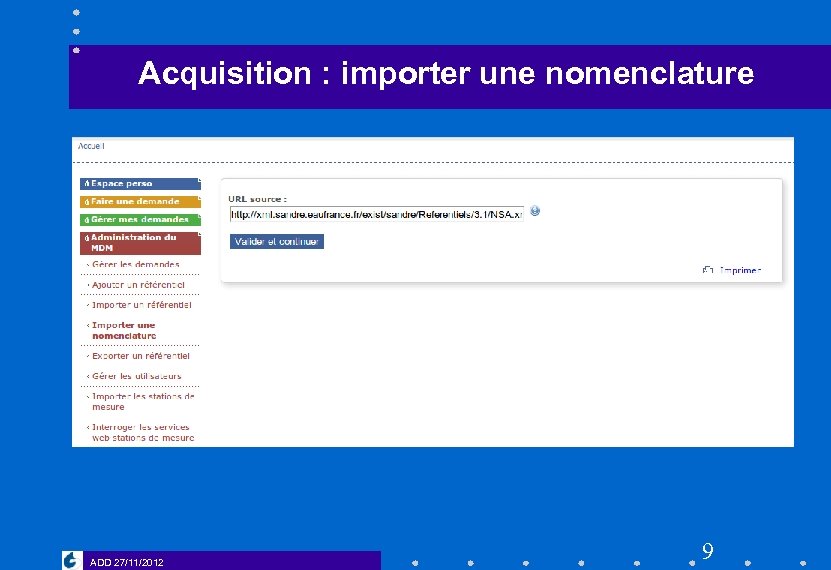

Acquisition : importer une nomenclature ADD 27/11/2012 9

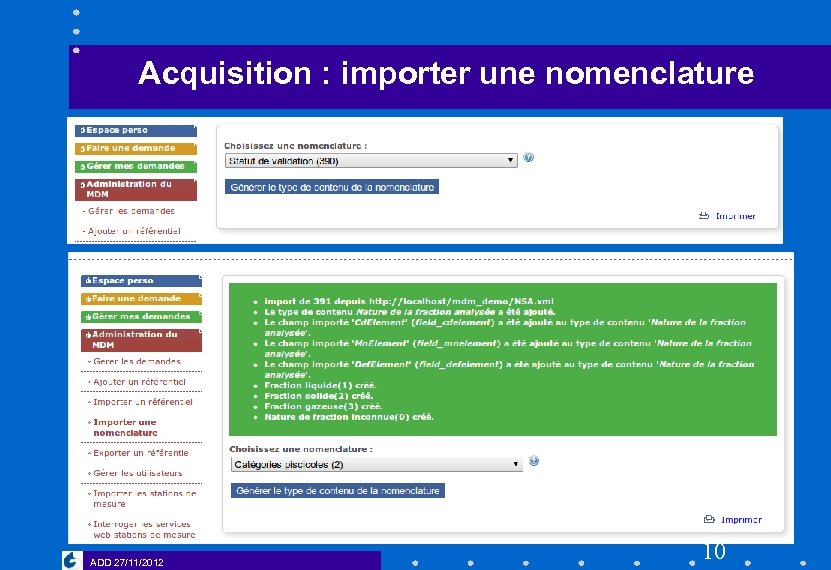

Acquisition : importer une nomenclature ADD 27/11/2012 10

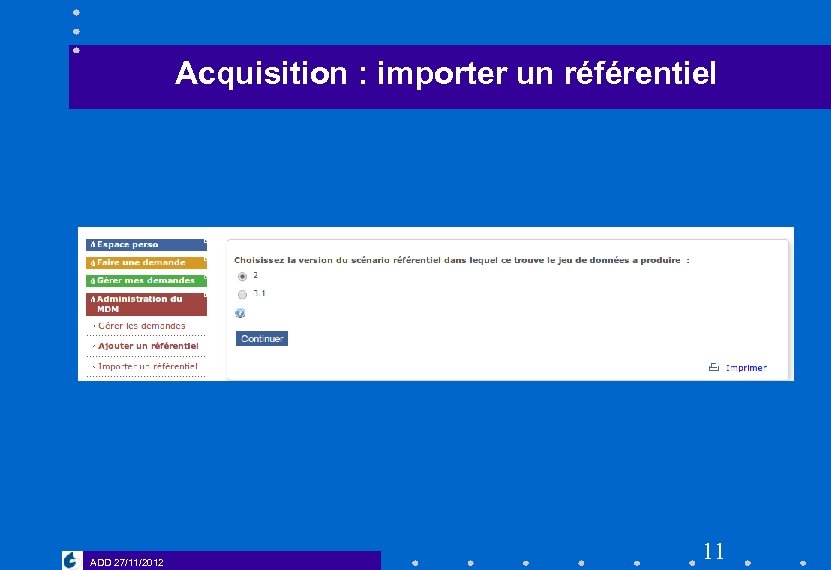

Acquisition : importer un référentiel ADD 27/11/2012 11

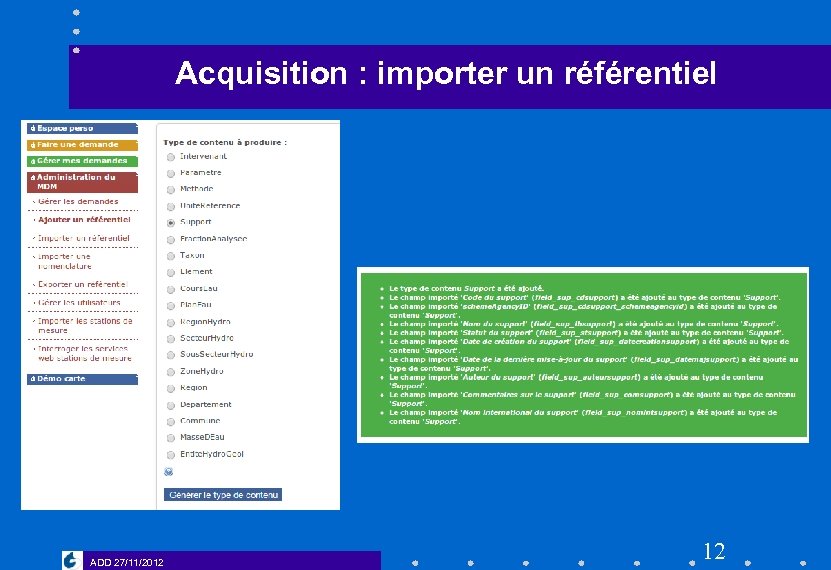

Acquisition : importer un référentiel ADD 27/11/2012 12

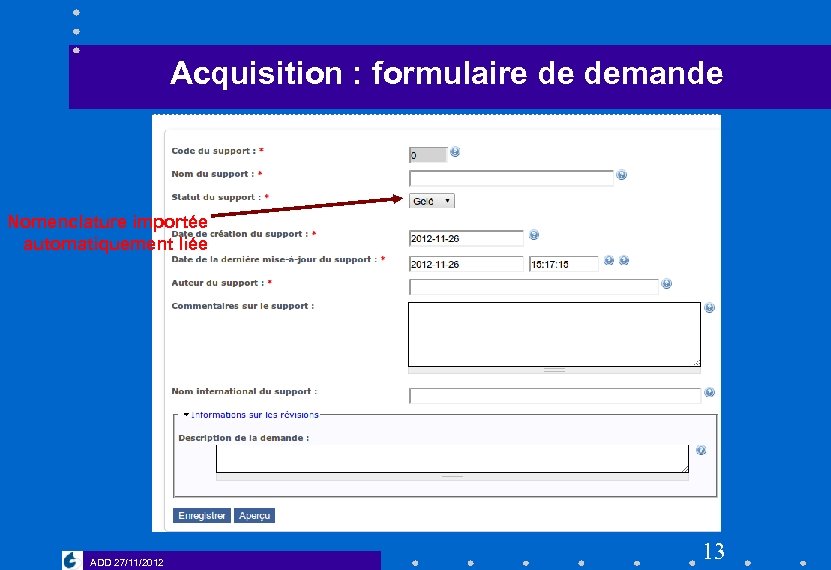

Acquisition : formulaire de demande Nomenclature importée automatiquement liée ADD 27/11/2012 13

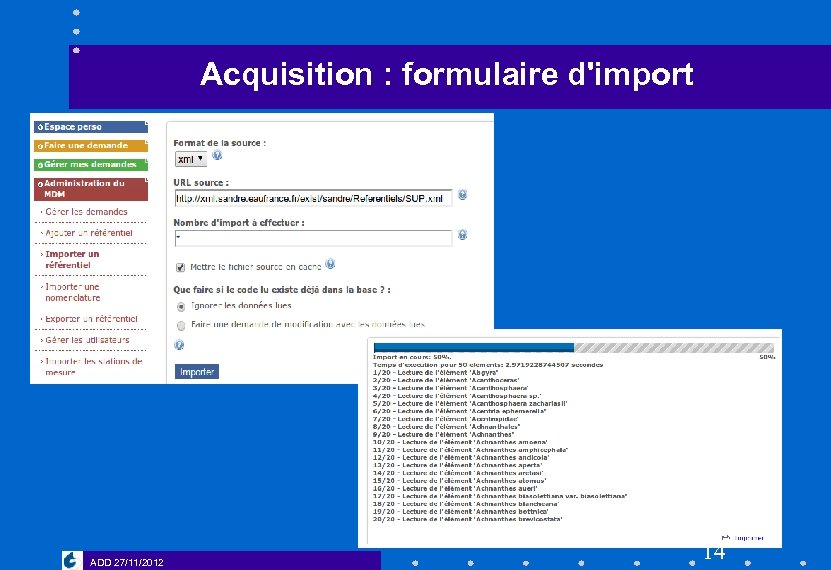

Acquisition : formulaire d'import ADD 27/11/2012 14

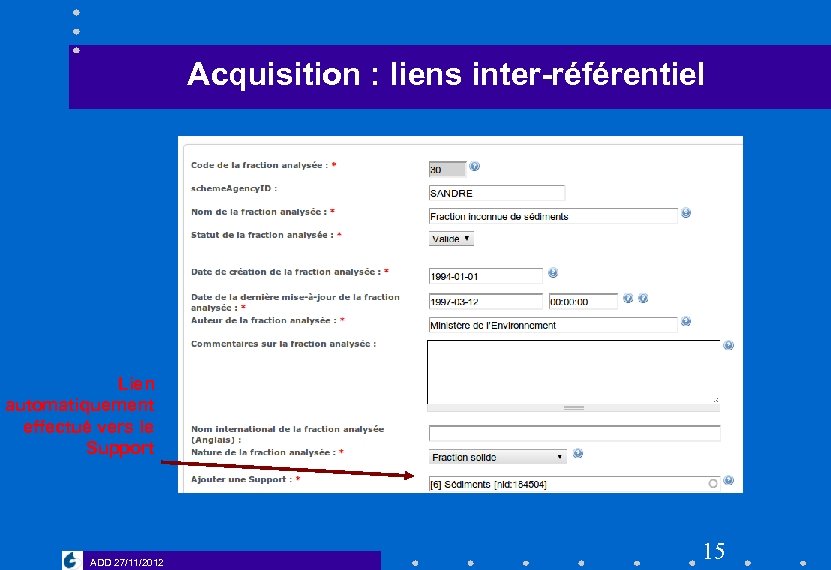

Acquisition : liens inter-référentiel Lien automatiquement effectué vers le Support ADD 27/11/2012 15

Acquisition : possibilité d'utiliser la géographie • Formulaire de saisie : édition de la géométrie Édition de point, ligne, polygone selon le référentiel Import de fichier ADD 27/11/2012 16

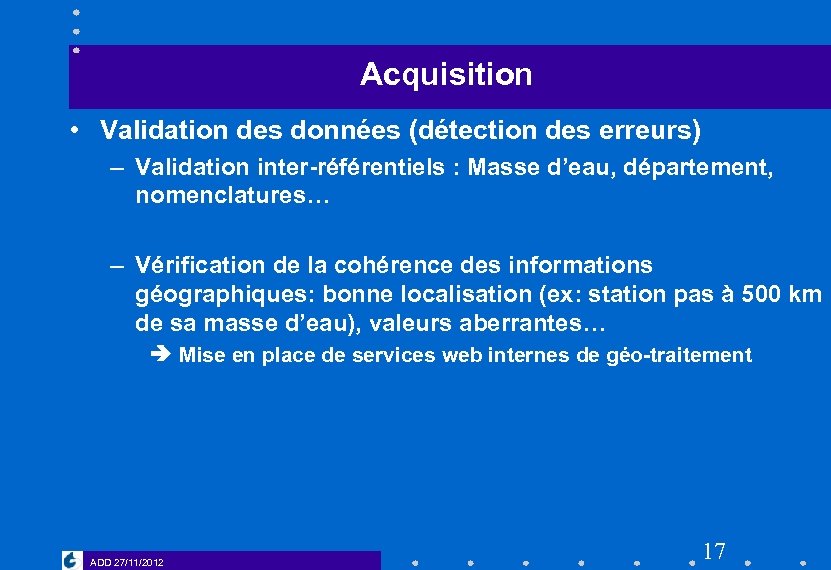

Acquisition • Validation des données (détection des erreurs) – Validation inter-référentiels : Masse d’eau, département, nomenclatures… – Vérification de la cohérence des informations géographiques: bonne localisation (ex: station pas à 500 km de sa masse d’eau), valeurs aberrantes… Mise en place de services web internes de géo-traitement ADD 27/11/2012 17

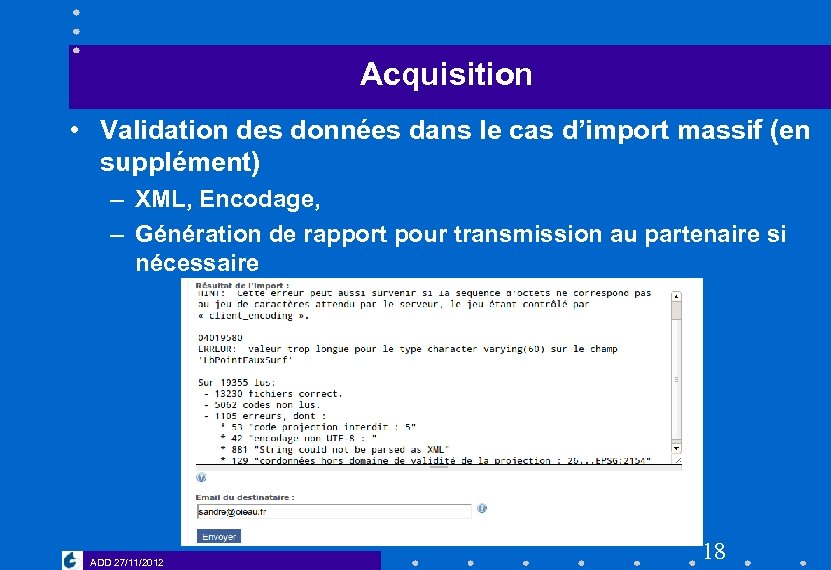

Acquisition • Validation des données dans le cas d’import massif (en supplément) – XML, Encodage, – Génération de rapport pour transmission au partenaire si nécessaire ADD 27/11/2012 18

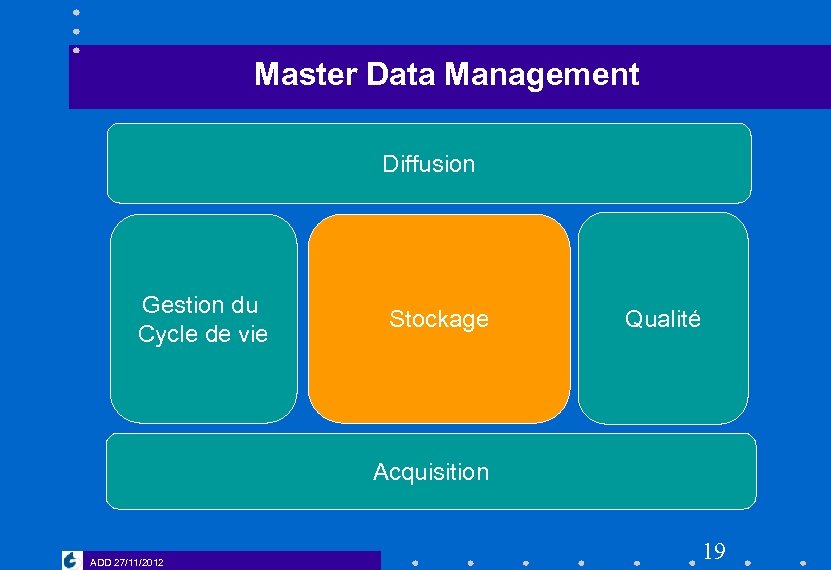

Master Data Management Diffusion Gestion du Cycle de vie Stockage Qualité Acquisition ADD 27/11/2012 19

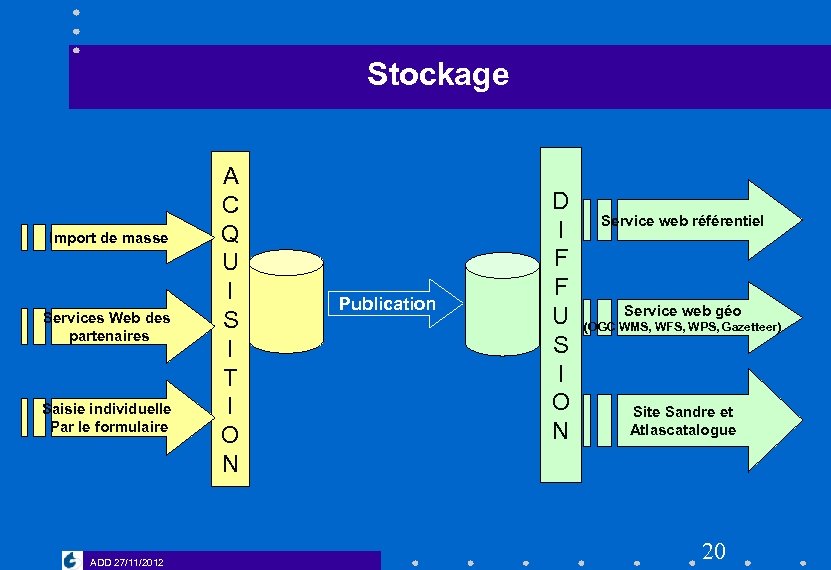

Stockage Import de masse Services Web des partenaires Saisie individuelle Par le formulaire ADD 27/11/2012 A C Q U I S I T I O N Publication D I F F U S I O N Service web référentiel Service web géo (OGC WMS, WFS, WPS, Gazetteer) Site Sandre et Atlascatalogue 20

Master Data Management Diffusion Gestion du Cycle de vie Stockage Qualité Acquisition ADD 27/11/2012 21

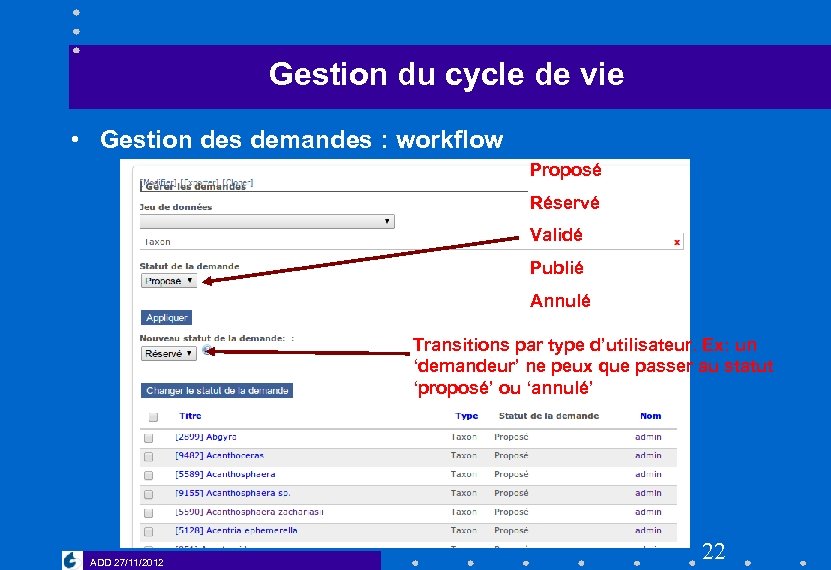

Gestion du cycle de vie • Gestion des demandes : workflow Proposé Réservé Validé Publié Annulé Transitions par type d’utilisateur. Ex: un ‘demandeur’ ne peux que passer au statut ‘proposé’ ou ‘annulé’ ADD 27/11/2012 22

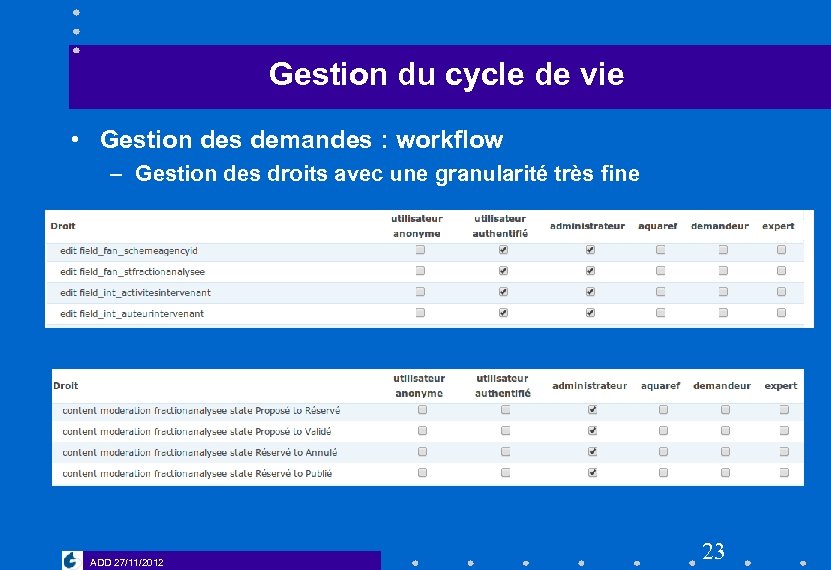

Gestion du cycle de vie • Gestion des demandes : workflow – Gestion des droits avec une granularité très fine ADD 27/11/2012 23

Gestion du cycle de vie • Historisation complète : workflow + versioning des objets du SIE ADD 27/11/2012 24

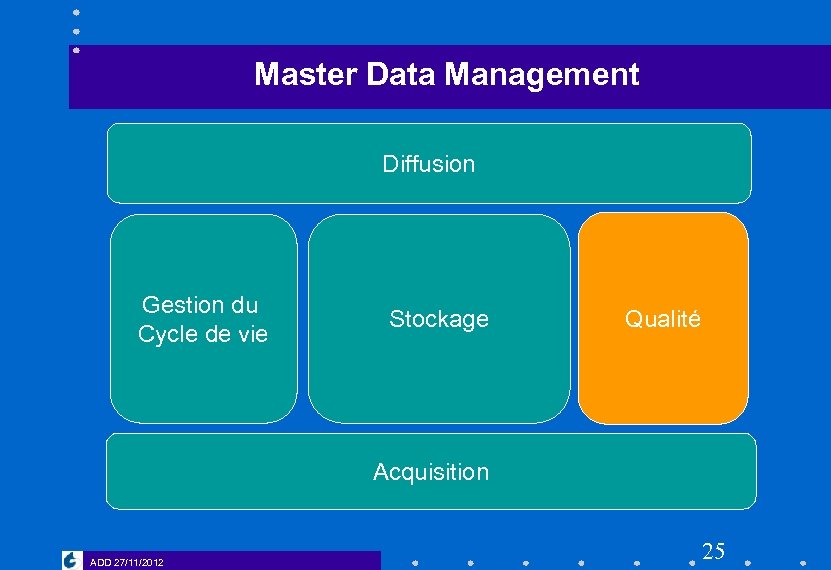

Master Data Management Diffusion Gestion du Cycle de vie Stockage Qualité Acquisition ADD 27/11/2012 25

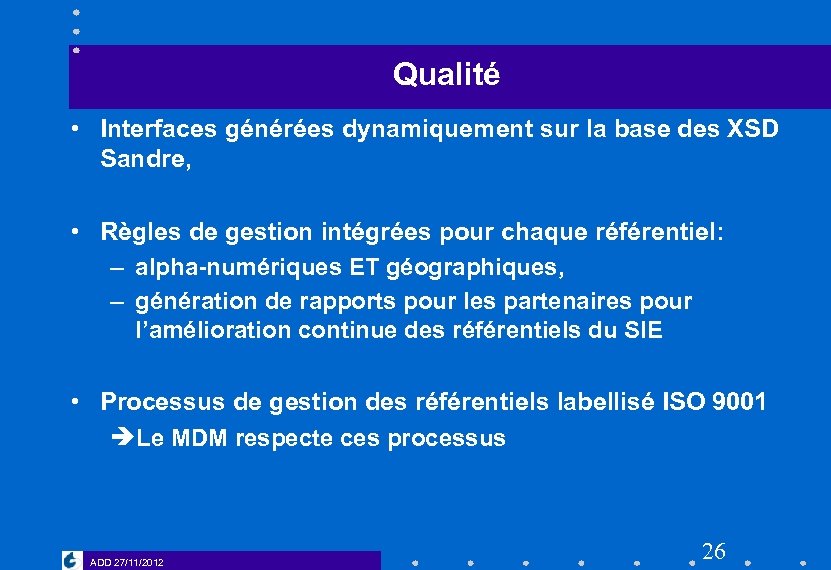

Qualité • Interfaces générées dynamiquement sur la base des XSD Sandre, • Règles de gestion intégrées pour chaque référentiel: – alpha-numériques ET géographiques, – génération de rapports pour les partenaires pour l’amélioration continue des référentiels du SIE • Processus de gestion des référentiels labellisé ISO 9001 Le MDM respecte ces processus ADD 27/11/2012 26

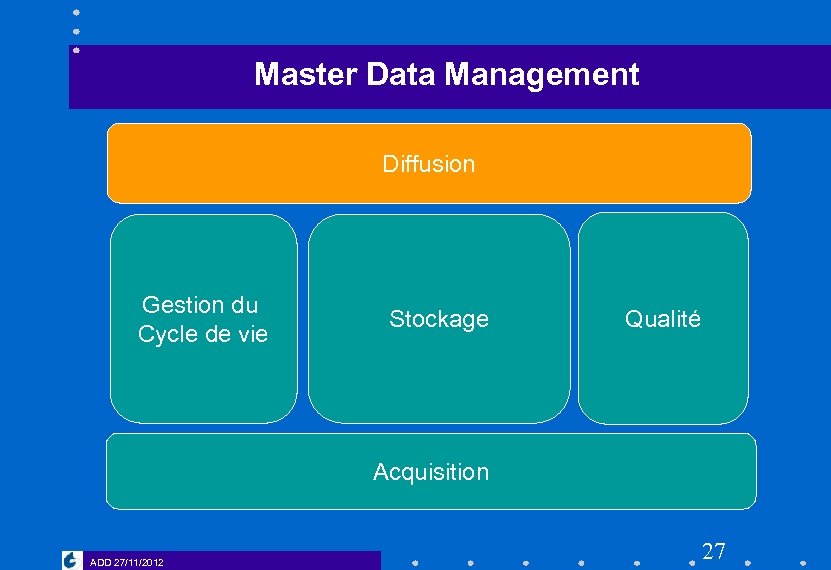

Master Data Management Diffusion Gestion du Cycle de vie Stockage Qualité Acquisition ADD 27/11/2012 27

Diffusion • Par services web: – Vocabulaire contrôlé : service web référentiel du Sandre, – Référentiels géographiques : services OGC Wx. S Sandre: WMS, WFS, WPS, Gazetteer (catalogue d'objets géographiques), – Données diffusées conformes aux modèles Sandre. • Via le site Sandre – Consomme les services web, – Moteurs de recherche du site, – Atlas. Catalogue : 100% orienté services web. ADD 27/11/2012 28

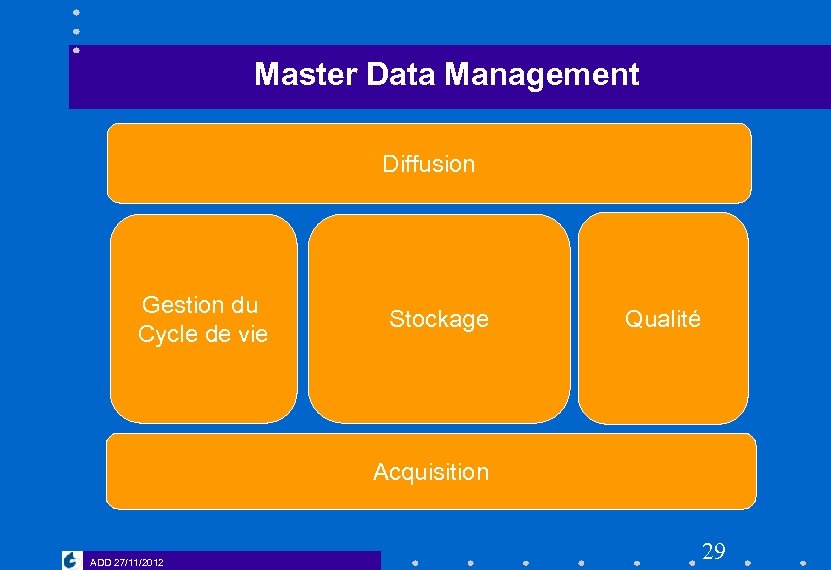

Master Data Management Diffusion Gestion du Cycle de vie Stockage Qualité Acquisition ADD 27/11/2012 29

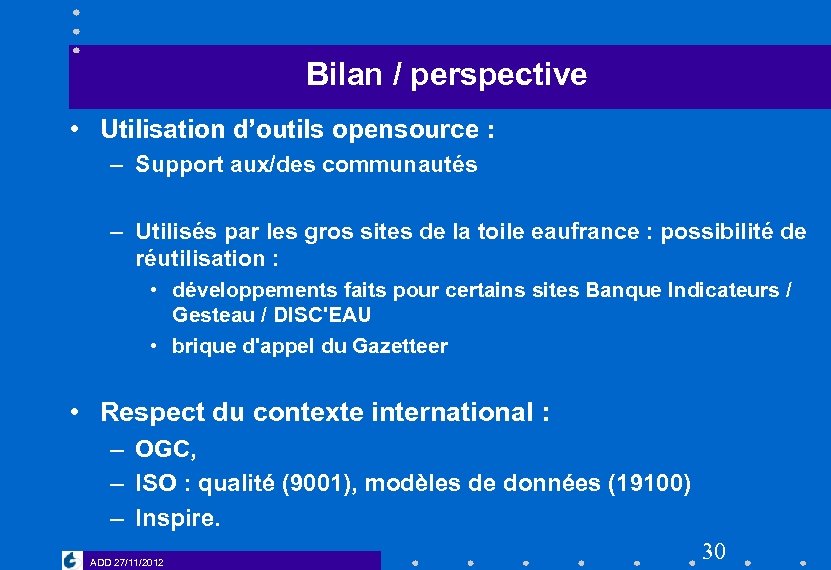

Bilan / perspective • Utilisation d’outils opensource : – Support aux/des communautés – Utilisés par les gros sites de la toile eaufrance : possibilité de réutilisation : • développements faits pour certains sites Banque Indicateurs / Gesteau / DISC'EAU • brique d'appel du Gazetteer • Respect du contexte international : – OGC, – ISO : qualité (9001), modèles de données (19100) – Inspire. ADD 27/11/2012 30

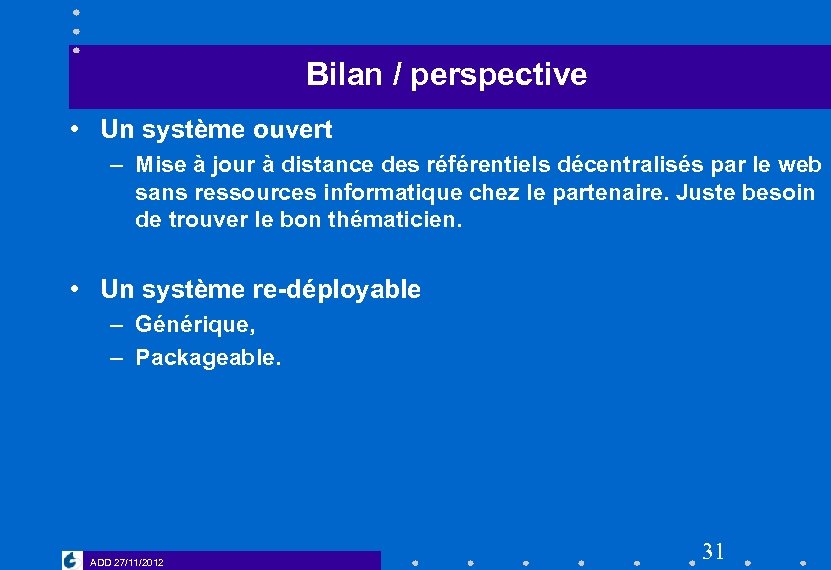

Bilan / perspective • Un système ouvert – Mise à jour à distance des référentiels décentralisés par le web sans ressources informatique chez le partenaire. Juste besoin de trouver le bon thématicien. • Un système re-déployable – Générique, – Packageable. ADD 27/11/2012 31

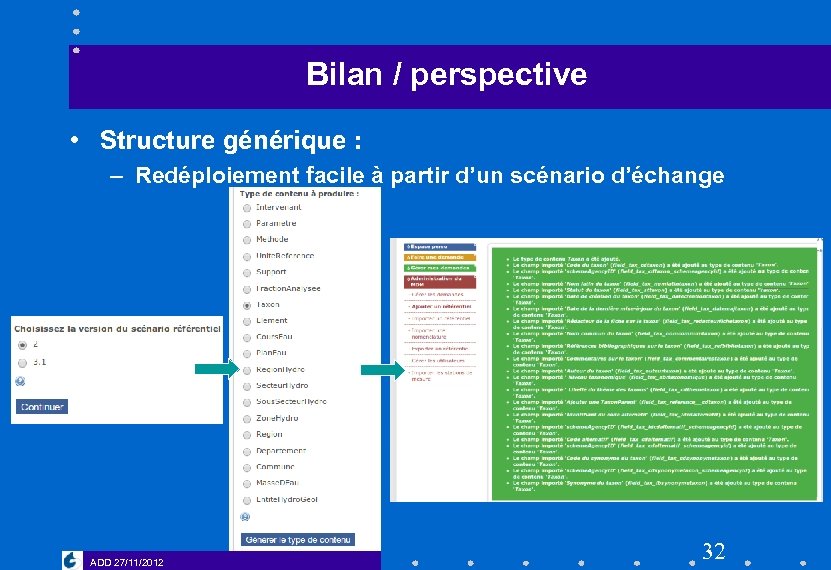

Bilan / perspective • Structure générique : – Redéploiement facile à partir d’un scénario d’échange ADD 27/11/2012 32

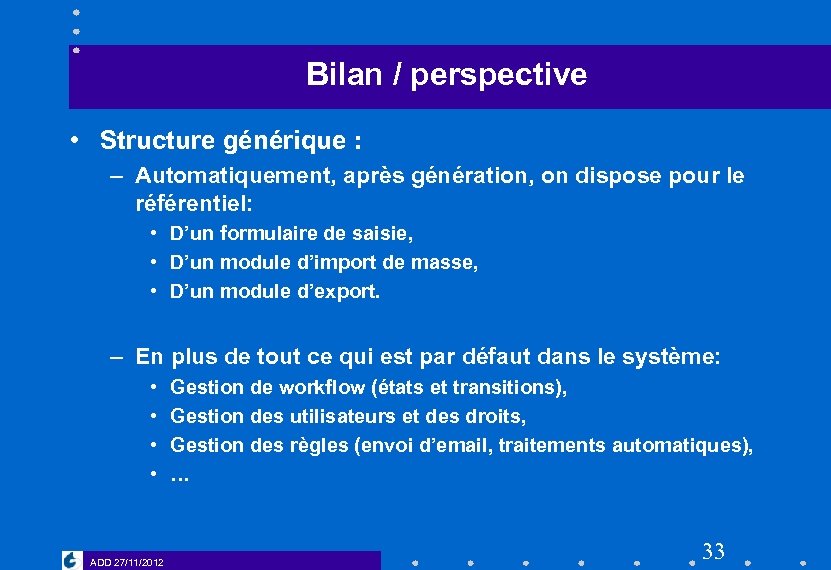

Bilan / perspective • Structure générique : – Automatiquement, après génération, on dispose pour le référentiel: • D’un formulaire de saisie, • D’un module d’import de masse, • D’un module d’export. – En plus de tout ce qui est par défaut dans le système: • • ADD 27/11/2012 Gestion de workflow (états et transitions), Gestion des utilisateurs et des droits, Gestion des règles (envoi d’email, traitements automatiques), … 33

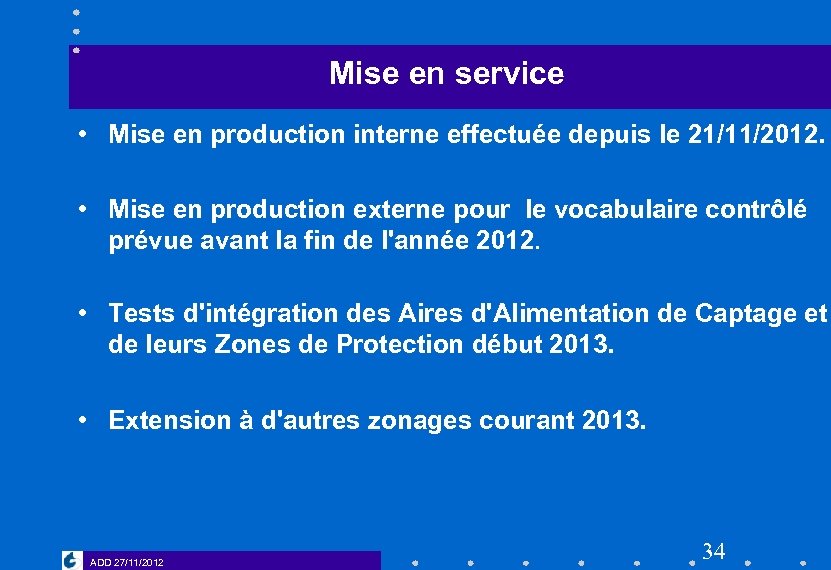

Mise en service • Mise en production interne effectuée depuis le 21/11/2012. • Mise en production externe pour le vocabulaire contrôlé prévue avant la fin de l'année 2012. • Tests d'intégration des Aires d'Alimentation de Captage et de leurs Zones de Protection début 2013. • Extension à d'autres zonages courant 2013. ADD 27/11/2012 34
