Master Data Management au SANDRE 1 Master Data Management au SANDRE 1

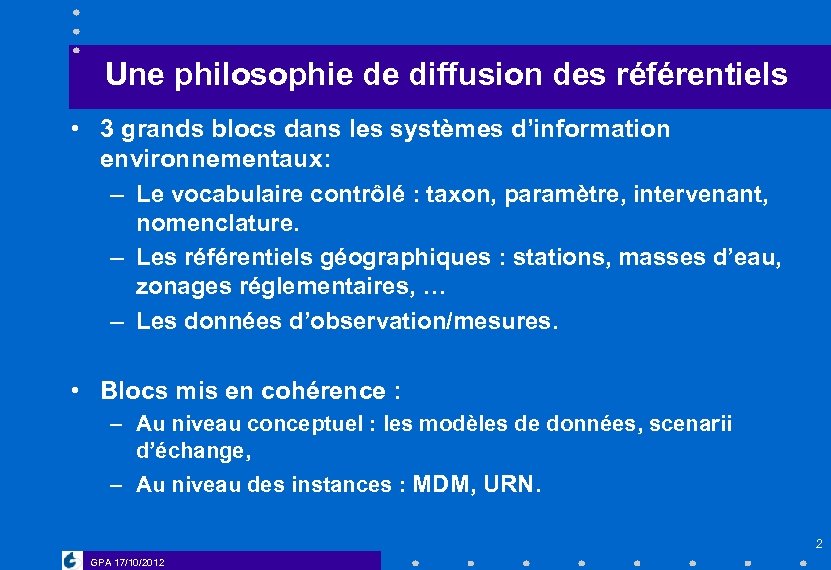

Une philosophie de diffusion des référentiels • 3 grands blocs dans les systèmes d’information Une philosophie de diffusion des référentiels • 3 grands blocs dans les systèmes d’information environnementaux: – Le vocabulaire contrôlé : taxon, paramètre, intervenant, nomenclature. – Les référentiels géographiques : stations, masses d’eau, zonages réglementaires, … – Les données d’observation/mesures. • Blocs mis en cohérence : – Au niveau conceptuel : les modèles de données, scenarii d’échange, – Au niveau des instances : MDM, URN. 2 GPA 17/10/2012

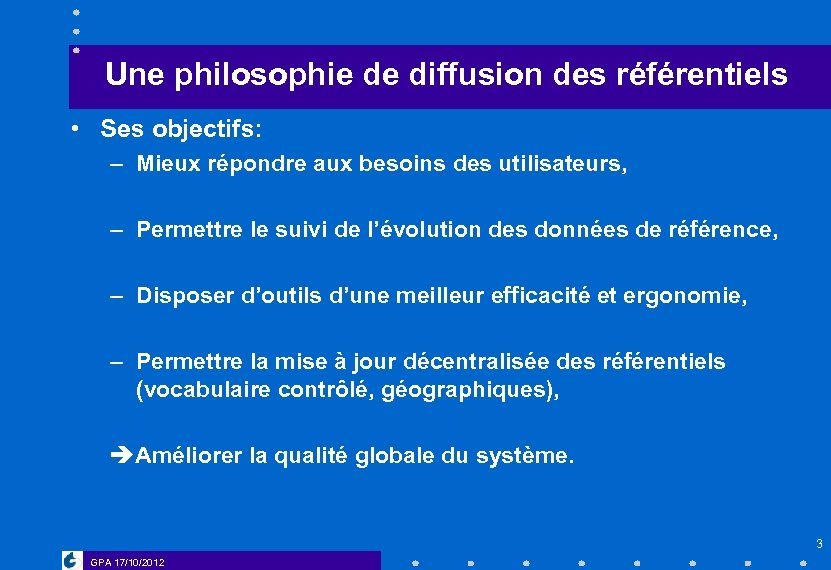

Une philosophie de diffusion des référentiels • Ses objectifs: – Mieux répondre aux besoins Une philosophie de diffusion des référentiels • Ses objectifs: – Mieux répondre aux besoins des utilisateurs, – Permettre le suivi de l’évolution des données de référence, – Disposer d’outils d’une meilleur efficacité et ergonomie, – Permettre la mise à jour décentralisée des référentiels (vocabulaire contrôlé, géographiques), Améliorer la qualité globale du système. 3 GPA 17/10/2012

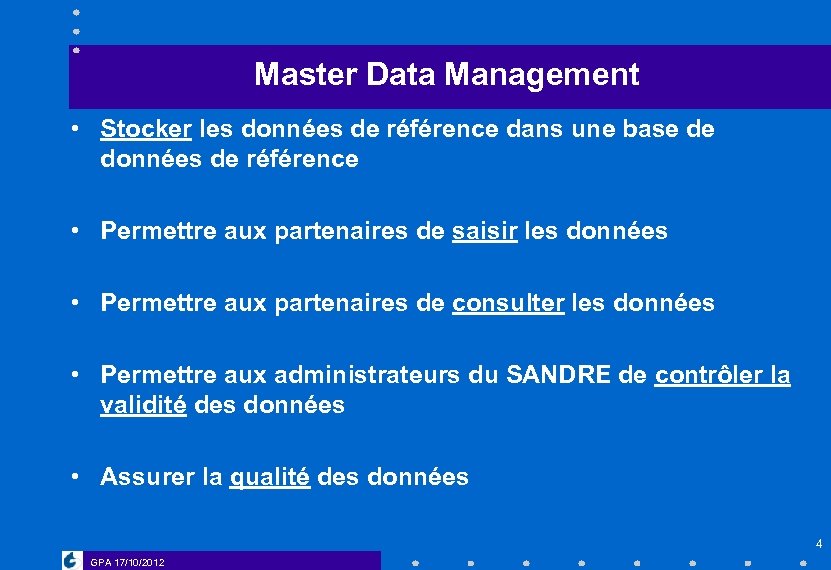

Master Data Management • Stocker les données de référence dans une base de données Master Data Management • Stocker les données de référence dans une base de données de référence • Permettre aux partenaires de saisir les données • Permettre aux partenaires de consulter les données • Permettre aux administrateurs du SANDRE de contrôler la validité des données • Assurer la qualité des données 4 GPA 17/10/2012

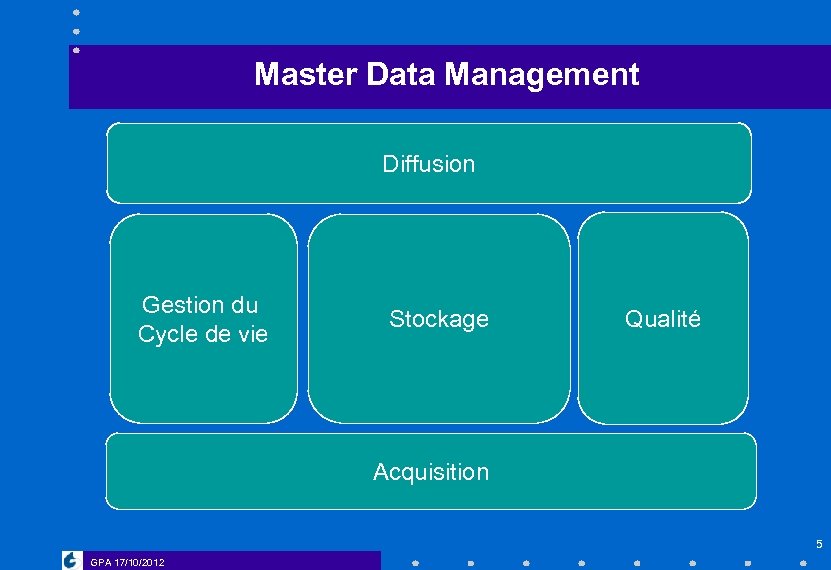

Master Data Management Diffusion Gestion du Cycle de vie Stockage Qualité Acquisition 5 GPA Master Data Management Diffusion Gestion du Cycle de vie Stockage Qualité Acquisition 5 GPA 17/10/2012

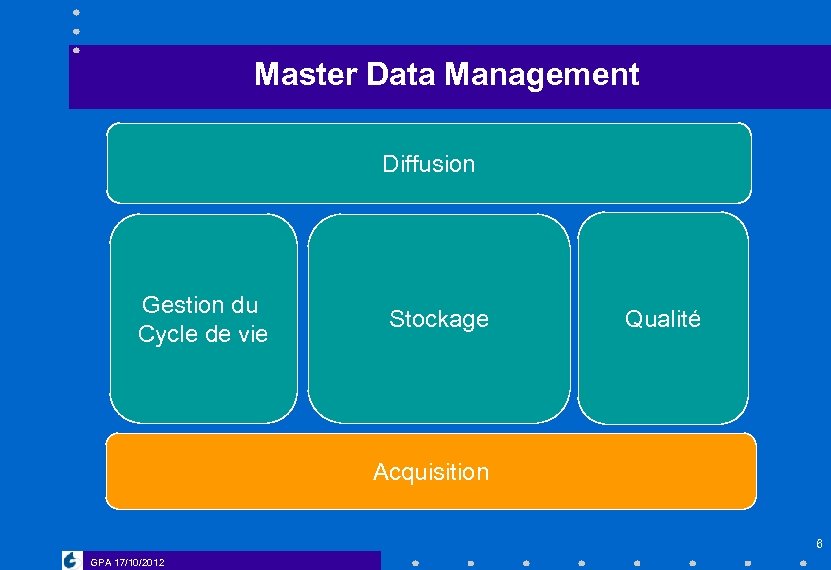

Master Data Management Diffusion Gestion du Cycle de vie Stockage Qualité Acquisition 6 GPA Master Data Management Diffusion Gestion du Cycle de vie Stockage Qualité Acquisition 6 GPA 17/10/2012

Acquisition • Système 100 % conforme aux XSD issus des modèles Conception et modélisation Acquisition • Système 100 % conforme aux XSD issus des modèles Conception et modélisation d’un référentiel en UML Génération automatique du scénario d’échange XSD Intégration automatique dans le MDM Scénario D’échange 7 GPA 17/10/2012

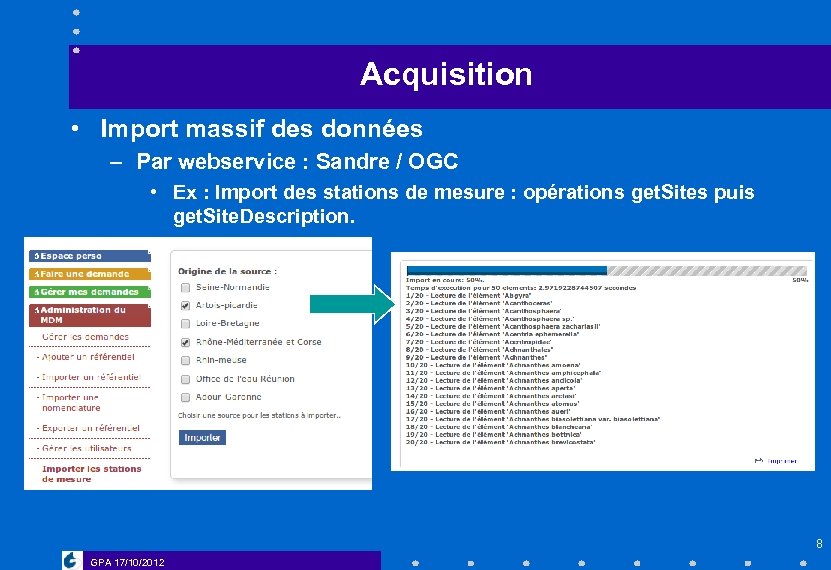

Acquisition • Import massif des données – Par webservice : Sandre / OGC • Acquisition • Import massif des données – Par webservice : Sandre / OGC • Ex : Import des stations de mesure : opérations get. Sites puis get. Site. Description. 8 GPA 17/10/2012

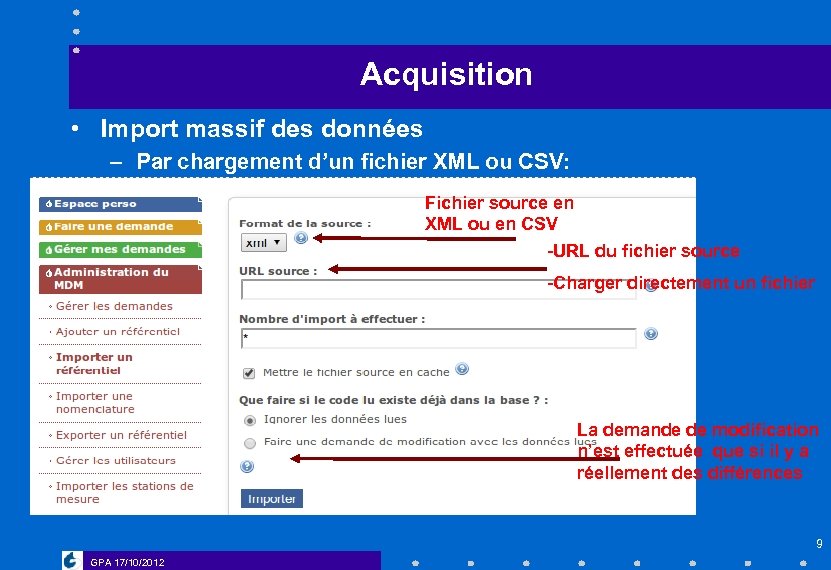

Acquisition • Import massif des données – Par chargement d’un fichier XML ou CSV: Acquisition • Import massif des données – Par chargement d’un fichier XML ou CSV: Fichier source en XML ou en CSV -URL du fichier source -Charger directement un fichier La demande de modification n’est effectuée que si il y a réellement des différences 9 GPA 17/10/2012

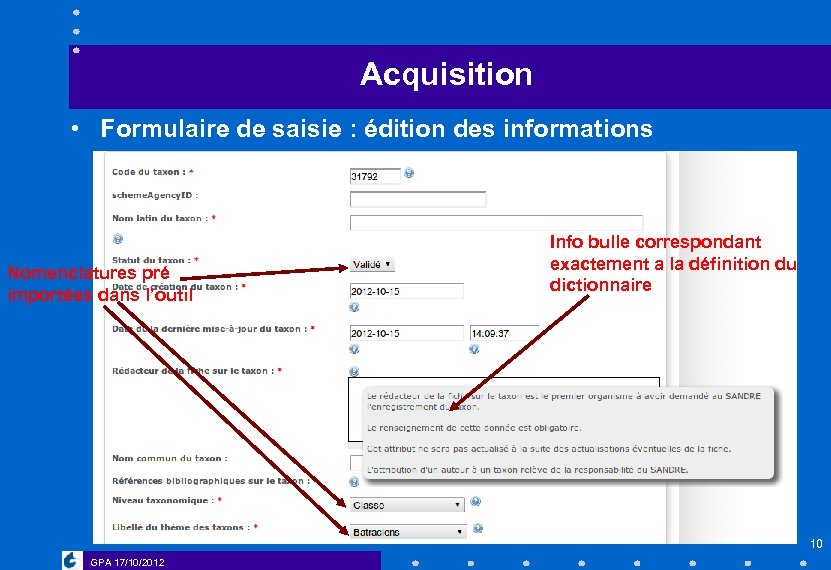

Acquisition • Formulaire de saisie : édition des informations Nomenclatures pré importées dans l’outil Acquisition • Formulaire de saisie : édition des informations Nomenclatures pré importées dans l’outil Info bulle correspondant exactement a la définition du dictionnaire 10 GPA 17/10/2012

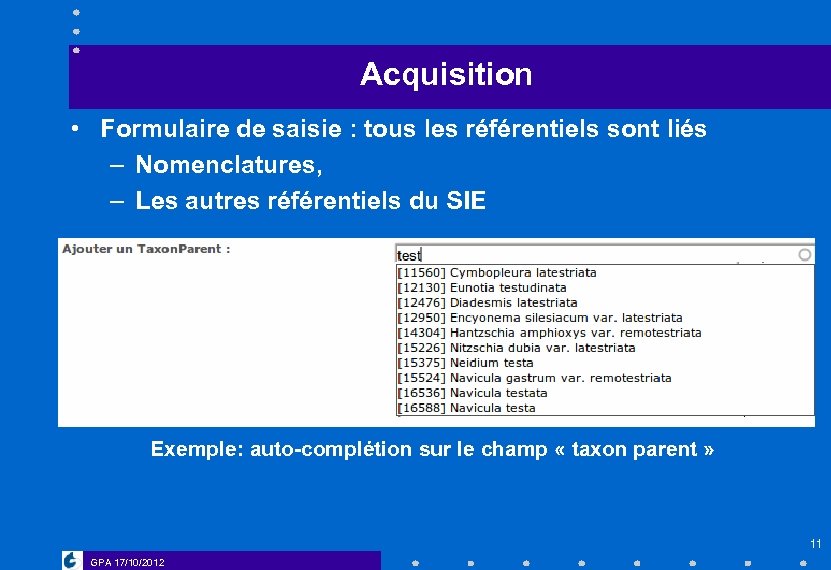

Acquisition • Formulaire de saisie : tous les référentiels sont liés – Nomenclatures, – Acquisition • Formulaire de saisie : tous les référentiels sont liés – Nomenclatures, – Les autres référentiels du SIE Exemple: auto-complétion sur le champ « taxon parent » 11 GPA 17/10/2012

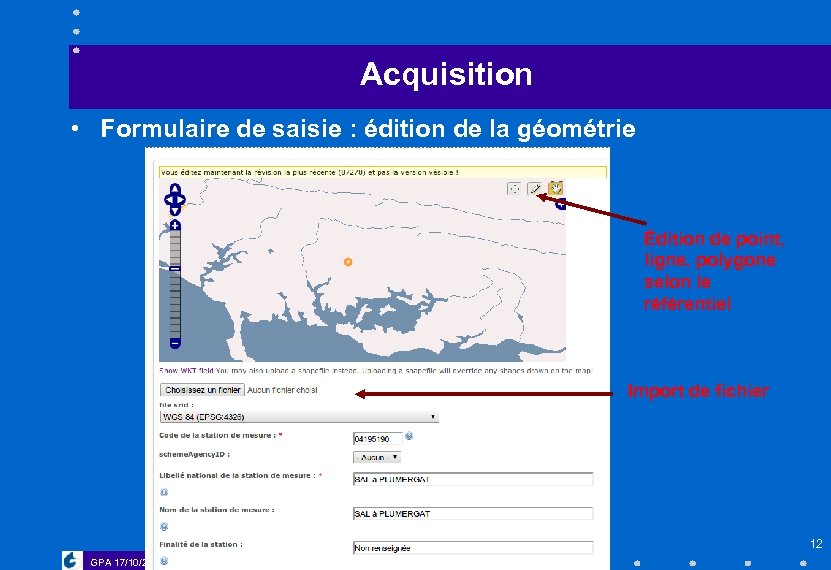

Acquisition • Formulaire de saisie : édition de la géométrie Édition de point, ligne, Acquisition • Formulaire de saisie : édition de la géométrie Édition de point, ligne, polygone selon le référentiel Import de fichier 12 GPA 17/10/2012

Acquisition • Validation des données (détection des erreurs) – Validation inter-référentiels : Masse d’eau, Acquisition • Validation des données (détection des erreurs) – Validation inter-référentiels : Masse d’eau, département, nomenclatures… – Vérification de la cohérence des informations géographiques: bonne localisation (ex: station pas à 500 km de sa masse d’eau), valeurs aberrantes… Mise en place de services web internes de géo-traitement 13 GPA 17/10/2012

Acquisition • Validation des données dans le cas d’import massif (en supplément) – XML, Acquisition • Validation des données dans le cas d’import massif (en supplément) – XML, Encodage, – Génération de rapport pour transmission au partenaire. 14 GPA 17/10/2012

Master Data Management Diffusion Gestion du Cycle de vie Stockage Qualité Acquisition 15 GPA Master Data Management Diffusion Gestion du Cycle de vie Stockage Qualité Acquisition 15 GPA 17/10/2012

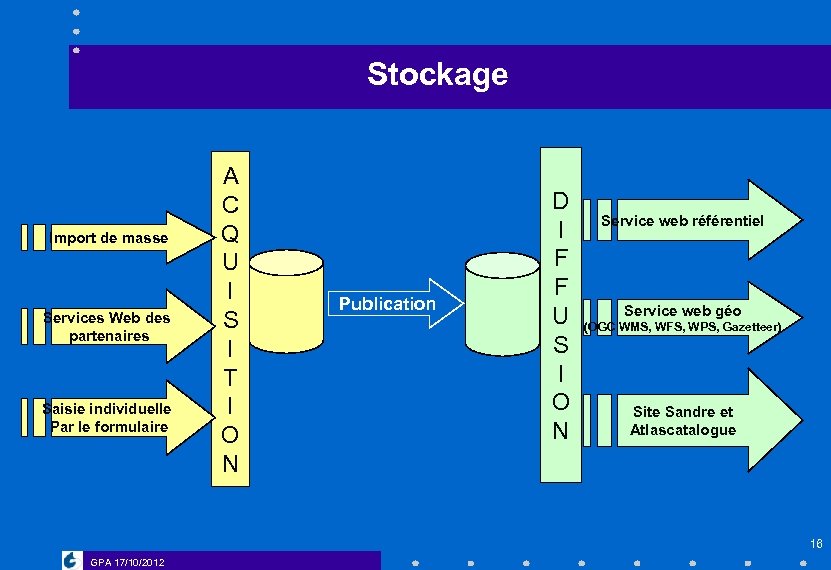

Stockage Import de masse Services Web des partenaires Saisie individuelle Par le formulaire A Stockage Import de masse Services Web des partenaires Saisie individuelle Par le formulaire A C Q U I S I T I O N Publication D I F F U S I O N Service web référentiel Service web géo (OGC WMS, WFS, WPS, Gazetteer) Site Sandre et Atlascatalogue 16 GPA 17/10/2012

Master Data Management Diffusion Gestion du Cycle de vie Stockage Qualité Acquisition 17 GPA Master Data Management Diffusion Gestion du Cycle de vie Stockage Qualité Acquisition 17 GPA 17/10/2012

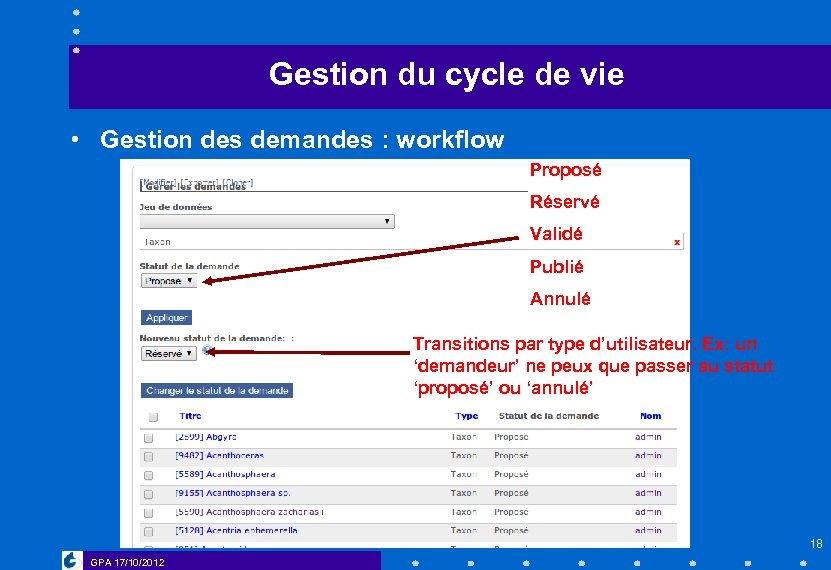

Gestion du cycle de vie • Gestion des demandes : workflow Proposé Réservé Validé Gestion du cycle de vie • Gestion des demandes : workflow Proposé Réservé Validé Publié Annulé Transitions par type d’utilisateur. Ex: un ‘demandeur’ ne peux que passer au statut ‘proposé’ ou ‘annulé’ 18 GPA 17/10/2012

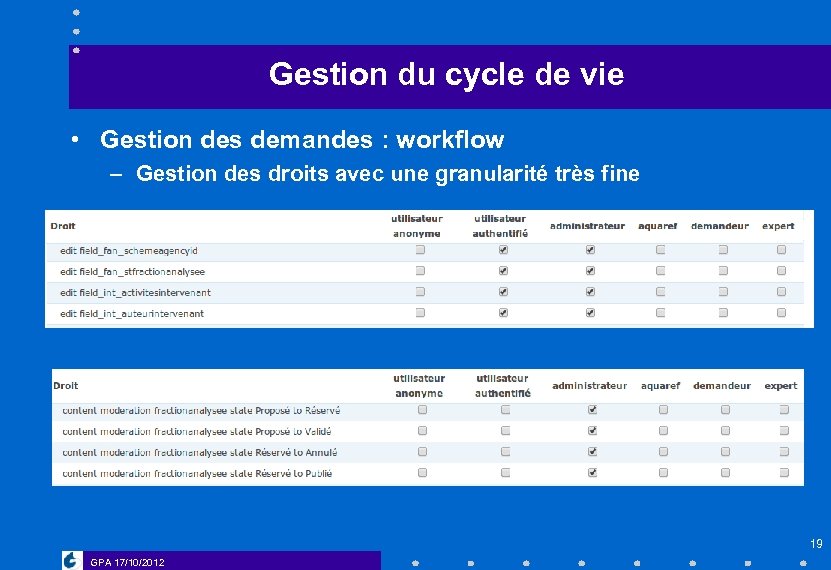

Gestion du cycle de vie • Gestion des demandes : workflow – Gestion des Gestion du cycle de vie • Gestion des demandes : workflow – Gestion des droits avec une granularité très fine 19 GPA 17/10/2012

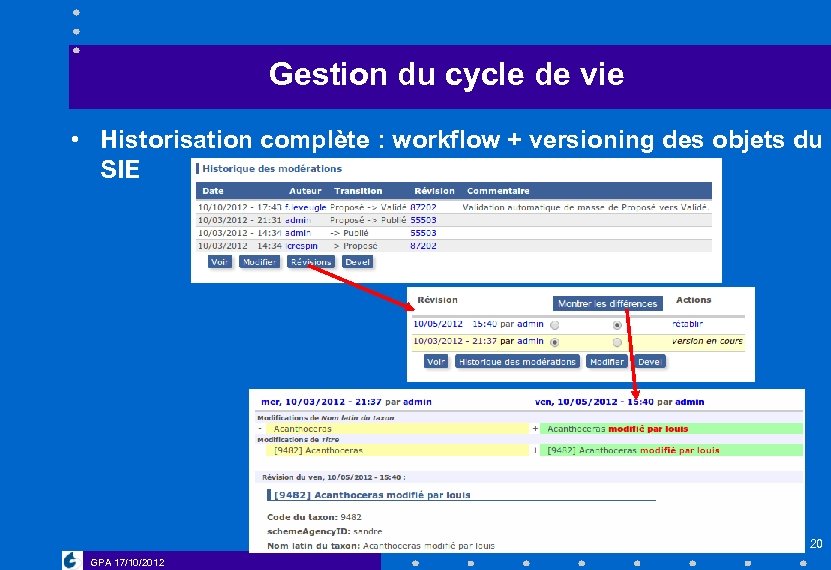

Gestion du cycle de vie • Historisation complète : workflow + versioning des objets Gestion du cycle de vie • Historisation complète : workflow + versioning des objets du SIE 20 GPA 17/10/2012

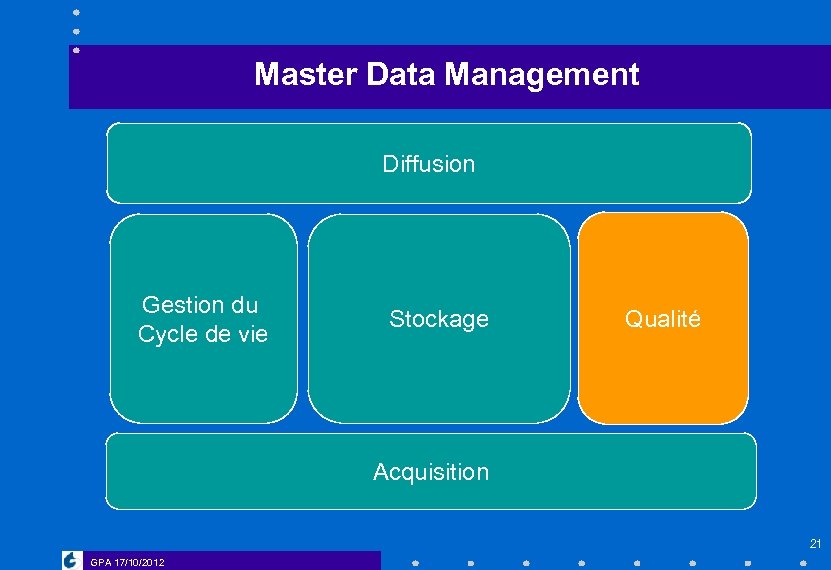

Master Data Management Diffusion Gestion du Cycle de vie Stockage Qualité Acquisition 21 GPA Master Data Management Diffusion Gestion du Cycle de vie Stockage Qualité Acquisition 21 GPA 17/10/2012

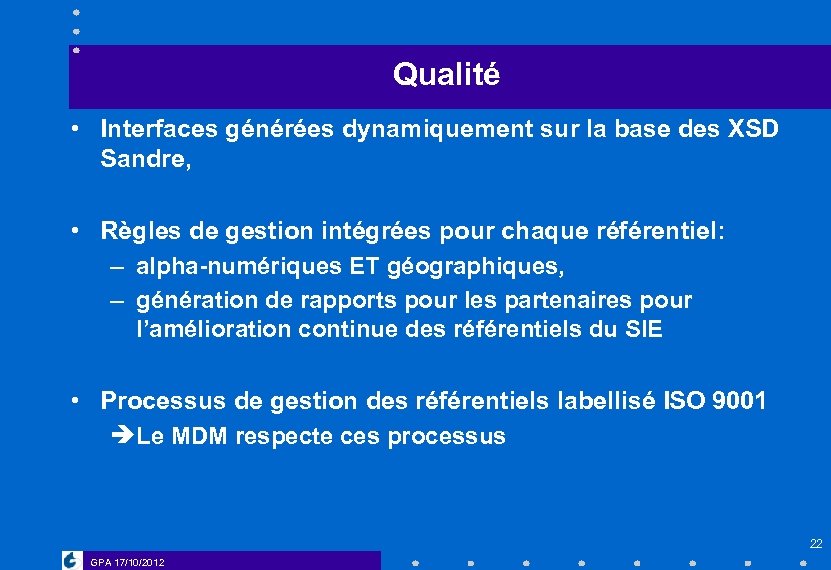

Qualité • Interfaces générées dynamiquement sur la base des XSD Sandre, • Règles de Qualité • Interfaces générées dynamiquement sur la base des XSD Sandre, • Règles de gestion intégrées pour chaque référentiel: – alpha-numériques ET géographiques, – génération de rapports pour les partenaires pour l’amélioration continue des référentiels du SIE • Processus de gestion des référentiels labellisé ISO 9001 Le MDM respecte ces processus 22 GPA 17/10/2012

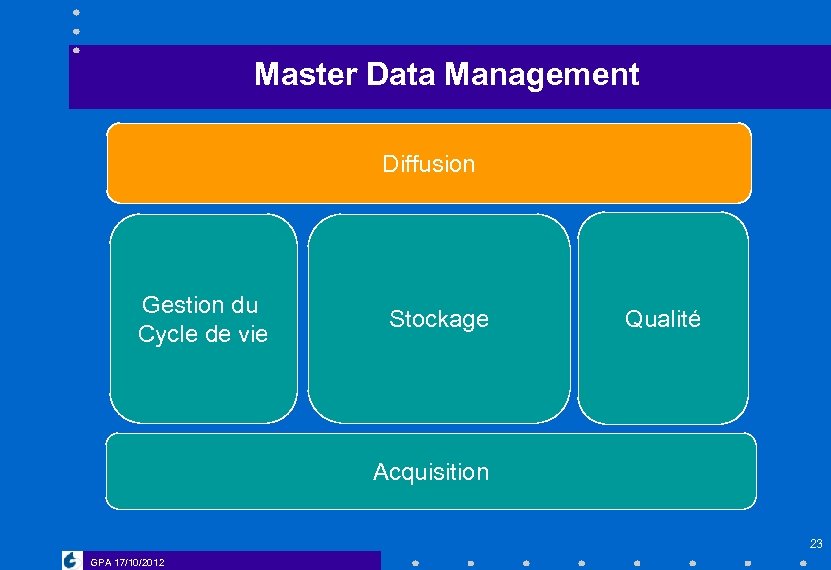

Master Data Management Diffusion Gestion du Cycle de vie Stockage Qualité Acquisition 23 GPA Master Data Management Diffusion Gestion du Cycle de vie Stockage Qualité Acquisition 23 GPA 17/10/2012

Diffusion • Par services web: – Vocabulaire contrôlé : service web référentiel du Sandre, Diffusion • Par services web: – Vocabulaire contrôlé : service web référentiel du Sandre, – Référentiels géographiques : services OGC Wx. S Sandre: WMS, WFS, WPS, Gazetteer (catalogue d'objets géographiques), – Données diffusées conformes aux modèles Sandre. • Via le site Sandre – Consomme les services web, – Moteurs de recherche du site, – Atlas. Catalogue : 100% orienté services web. 24 GPA 17/10/2012

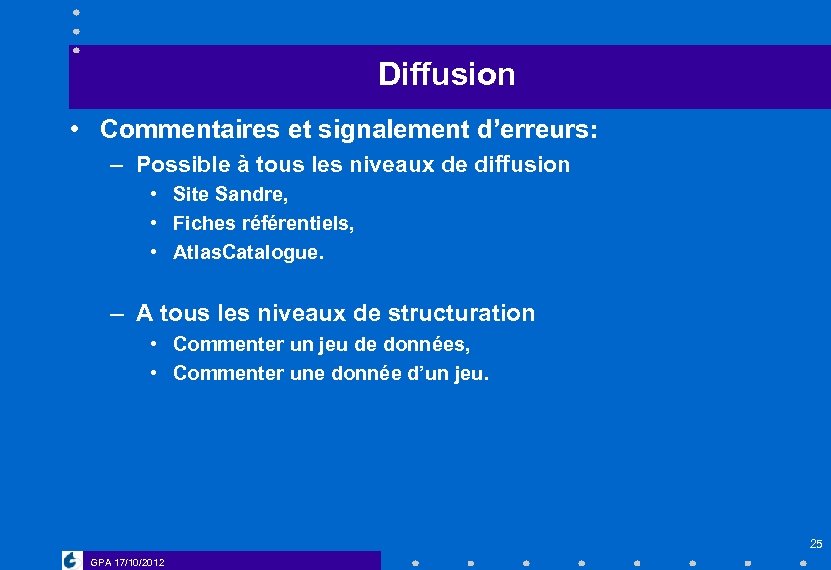

Diffusion • Commentaires et signalement d’erreurs: – Possible à tous les niveaux de diffusion Diffusion • Commentaires et signalement d’erreurs: – Possible à tous les niveaux de diffusion • Site Sandre, • Fiches référentiels, • Atlas. Catalogue. – A tous les niveaux de structuration • Commenter un jeu de données, • Commenter une donnée d’un jeu. 25 GPA 17/10/2012

Diffusion • Commentaire Activation de l’icône de commentaire Saisie d’une zone à commenter 26 Diffusion • Commentaire Activation de l’icône de commentaire Saisie d’une zone à commenter 26 GPA 17/10/2012

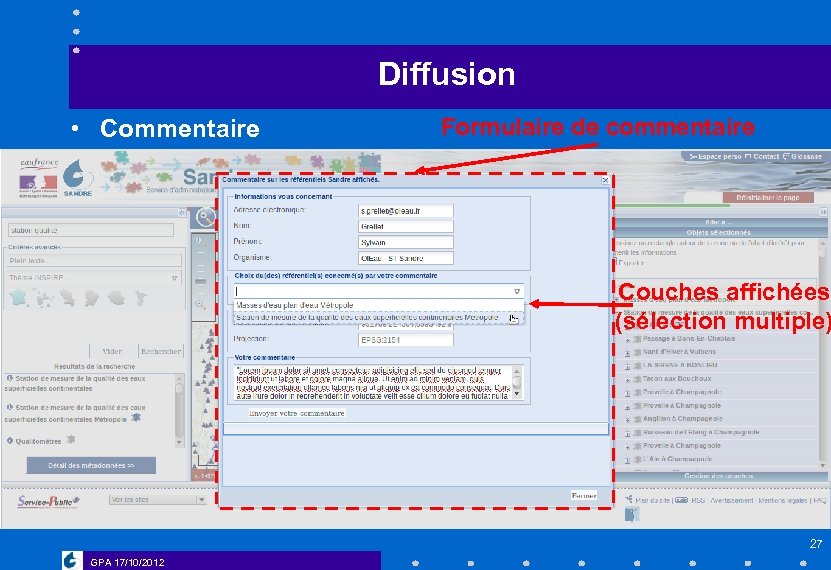

Diffusion • Commentaire Formulaire de commentaire Couches affichées (sélection multiple) 27 GPA 17/10/2012 Diffusion • Commentaire Formulaire de commentaire Couches affichées (sélection multiple) 27 GPA 17/10/2012

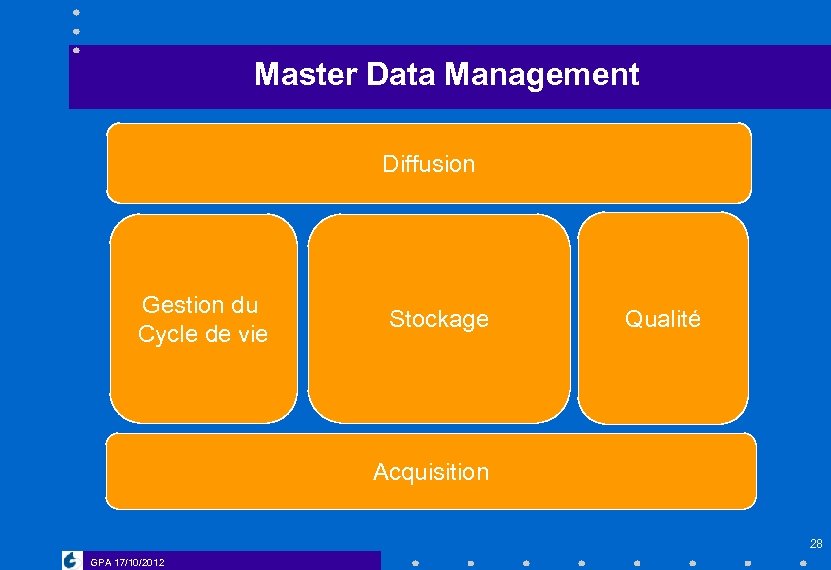

Master Data Management Diffusion Gestion du Cycle de vie Stockage Qualité Acquisition 28 GPA Master Data Management Diffusion Gestion du Cycle de vie Stockage Qualité Acquisition 28 GPA 17/10/2012

Bilan / perspective • Utilisation d’outils opensource : – Support aux/des communautés – Utilisés Bilan / perspective • Utilisation d’outils opensource : – Support aux/des communautés – Utilisés par les gros sites de la toile eaufrance : possibilité de réutilisation : • développements faits pour certains sites Banque Indicateurs / Gesteau / DISC'EAU • brique d'appel du Gazetteer • Respect du contexte international : – OGC, – ISO : qualité (9001), modèles de données (19100) – Inspire. 29 GPA 17/10/2012

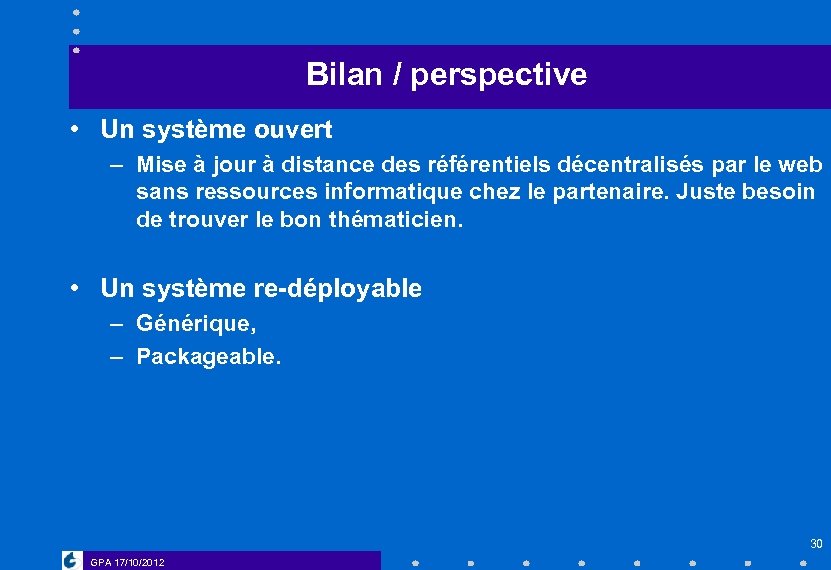

Bilan / perspective • Un système ouvert – Mise à jour à distance des Bilan / perspective • Un système ouvert – Mise à jour à distance des référentiels décentralisés par le web sans ressources informatique chez le partenaire. Juste besoin de trouver le bon thématicien. • Un système re-déployable – Générique, – Packageable. 30 GPA 17/10/2012

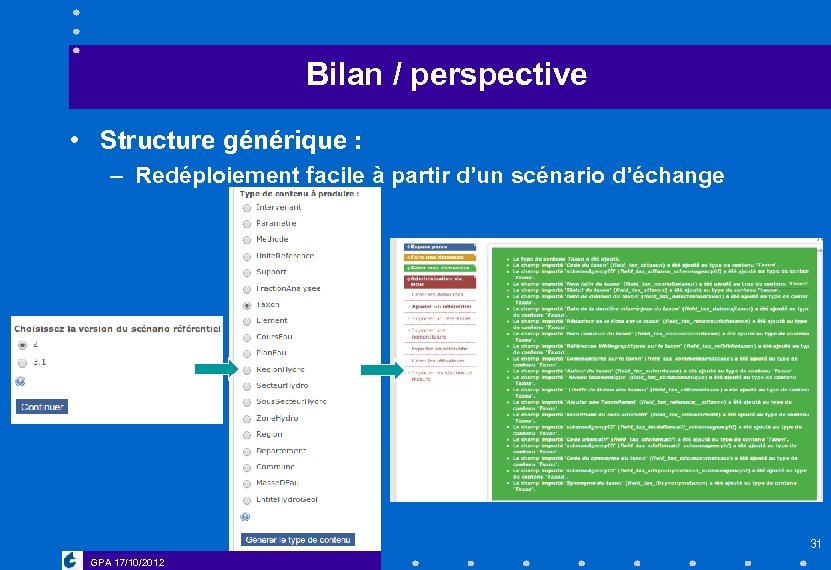

Bilan / perspective • Structure générique : – Redéploiement facile à partir d’un scénario Bilan / perspective • Structure générique : – Redéploiement facile à partir d’un scénario d’échange 31 GPA 17/10/2012

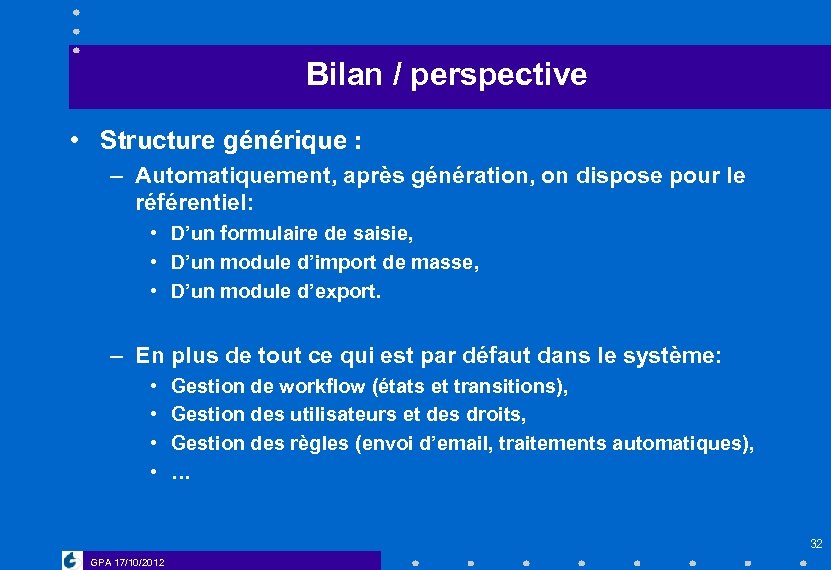

Bilan / perspective • Structure générique : – Automatiquement, après génération, on dispose pour Bilan / perspective • Structure générique : – Automatiquement, après génération, on dispose pour le référentiel: • D’un formulaire de saisie, • D’un module d’import de masse, • D’un module d’export. – En plus de tout ce qui est par défaut dans le système: • • Gestion de workflow (états et transitions), Gestion des utilisateurs et des droits, Gestion des règles (envoi d’email, traitements automatiques), … 32 GPA 17/10/2012

Merci - contact • Dans le MDM chaque brique a son rôle comme dans Merci - contact • Dans le MDM chaque brique a son rôle comme dans une mêlée Louis Crespin : L. crespin@oieau. fr Sandre: contact@sandre. eaufrance. fr GPA 17/10/2012 33
