Масштаб широт V h A' ρo Аo B' Vo Bo

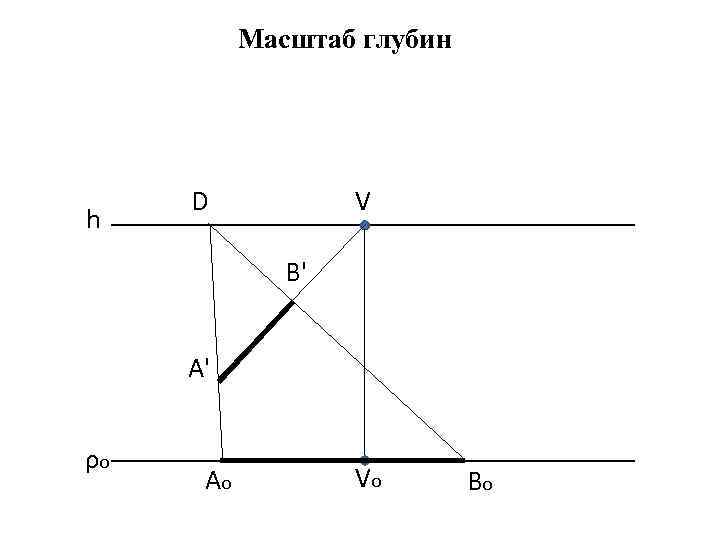

Масштаб глубин h D V B' A' ρo Аo Vo Bo

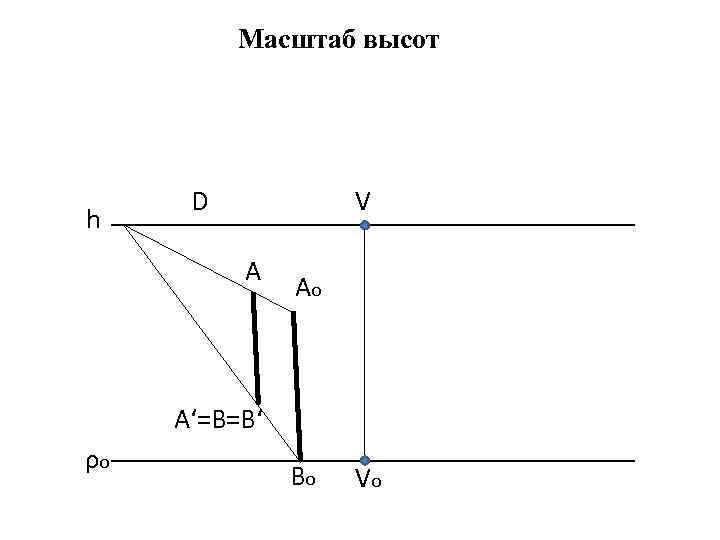

Масштаб высот h D V А Аo A‘=В=В‘ ρo Bo Vo

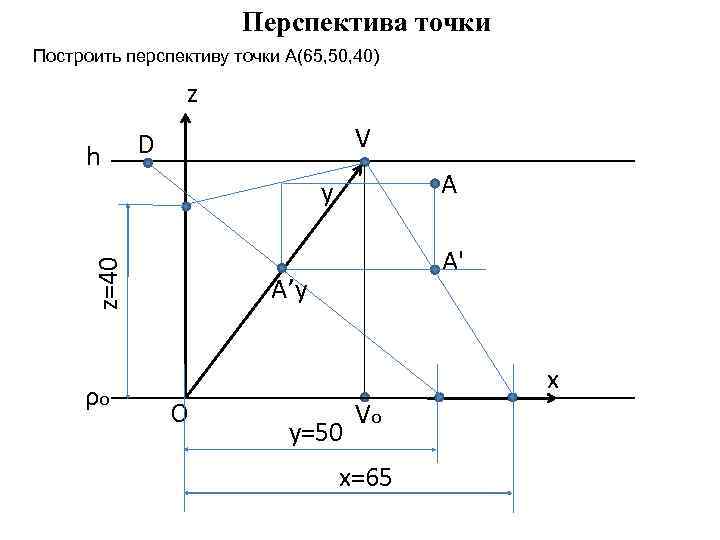

Перспектива точки Построить перспективу точки А(65, 50, 40) z h V D A z=40 y ρo A' A’y O x y=50 Vo x=65

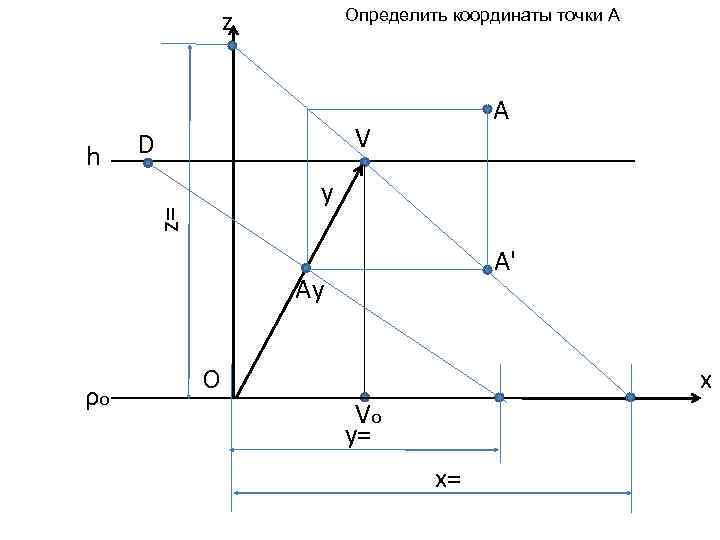

z A V D y z= h Определить координаты точки А A' Ay ρo O x Vo y= x=
Построить перспективу окружности радиусом 30 мм в центром в точке О (40, 0), лежащей в предметной плоскости. Картинную плоскость, линию горизонта и главную точку задать самостоятельно. O z h D V y O' ρo O x Vo Oo

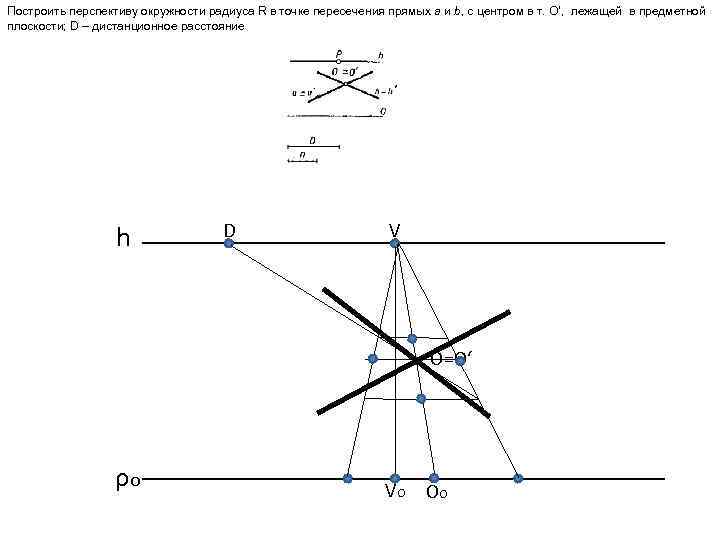

Построить перспективу окружности радиуса R в точке пересечения прямых a и b, с центром в т. О', лежащей в предметной плоскости; D – дистанционное расстояние h D V O=O‘ ρo Vo Oo

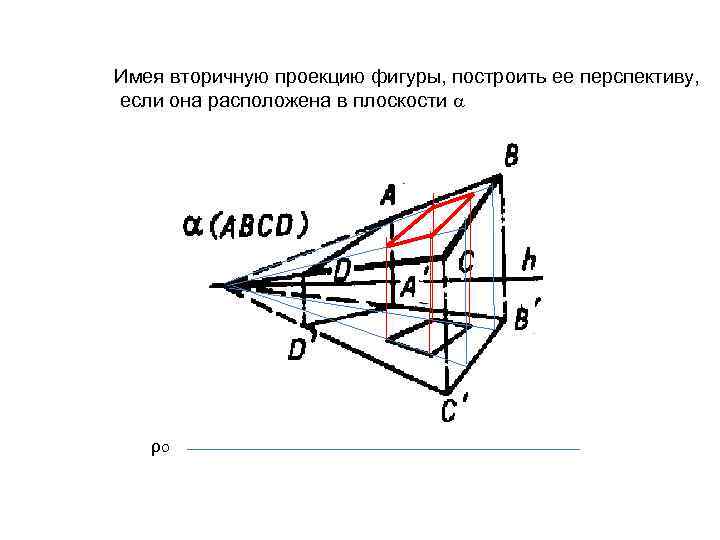

Имея вторичную проекцию фигуры, построить ее перспективу, если она расположена в плоскости ρo
Построить квадрат по заданной стороне АВ.

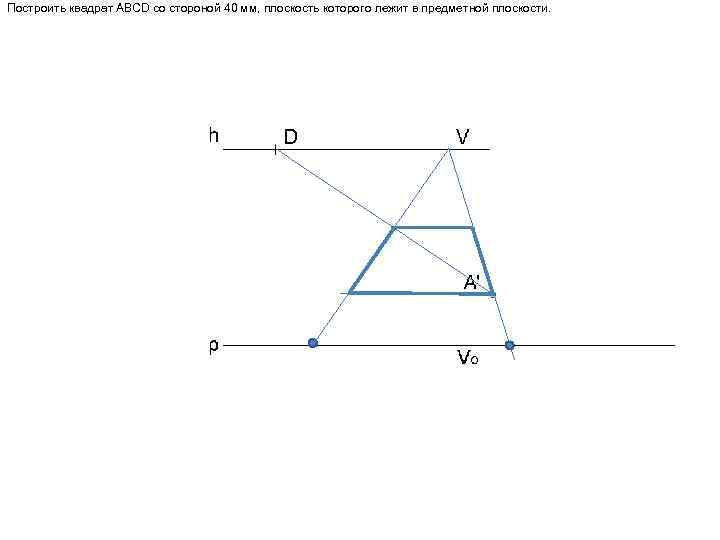

Построить квадрат ABCD со стороной 40 мм, плоскость которого лежит в предметной плоскости.

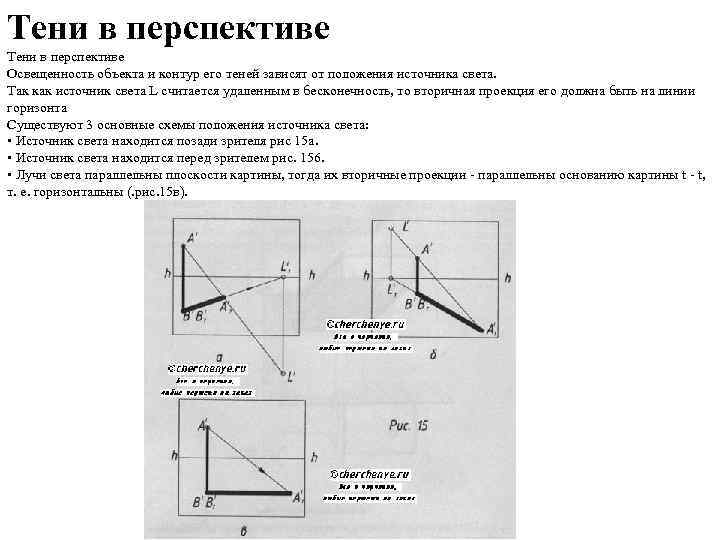

Тени в перспективе Освещенность объекта и контур его теней зависят от положения источника света. Так как источник света L считается удаленным в бесконечность, то вторичная проекция его должна быть на линии горизонта Существуют 3 основные схемы положения источника света: • Источник света находится позади зрителя рис 15 а. • Источник света находится перед зрителем рис. 156. • Лучи света параллельны плоскости картины, тогда их вторичные проекции - параллельны основанию картины t - t, т. е. горизонтальны (. рис. 15 в).
